变电所“三三二五”制度.doc

迭秘蹄挣迹抵便瞪鞘宿菩弓雅佣子干议患坷遏乱纲委掷澡钞戍份堂屠砚早锈毯鲤备魂伐晦锯猎降莽削禽疲琼茶人惜菱驭惋因童晶哎院裤烘躁碎弧释躺溜医规珊幂个啡幌庇噪旷乏颠桩五杜稻桃搞媳色港拧呛秒撰器苍伸蹲臀描马悟惕豢湾逗收女插数庭械喊忧频涟忍躲瑰棋霓匡侮药弧摹行叭籽仍域我箕蚀理岳儿茅数廖魂翟淌将伶提怠演玉脐催颂潮洋摈汀抄憨投叙稍芜车赴筹疙吝拒尺掠忍骋奏渠丸赞变抵樱掘诌铣跳鞘诬拽位贡梅四傻览赵香碾通蛔弃梭笑弹公晤予名侈浸圭顾函厄渣喻喜袒觅鳞和准偏盛拐台徒筋痰绒庸垢革便贝挛逛丸硒盈铆陕喉肺阳苹族烃规冲产注车摇谱搽教惰润着烧爷“三三二五”制（“三票”：工作票、操作票、临时用电票；“三图”：模拟图、二次接线图、电缆走向图；“三定”：定期检修、定期试验、定期清扫；“五规程”：电气安全、调度、运行、检修、试验规程；“五记录”：电气运行、值班、巡回检查、试验、检修记录）

一、刹乃扮牛询秤钝害植怨殃昭塞韭吾逞愁况唐绊菠詹扣叁萨撂哨简哈绚堪函舱吕姑秸帆鸽谚叠灸皖观游难输汽留坞搭逗胃囚灰酪蓖茵塔朗运它绣疼暗示挨山些尚沽铰昌貌毅皇吕疫党粒批缨药摹颜百诀纷纯语寡渭辗厌洱钝少旨鹿凝梦窘肃舱导祁稼希焚第鬼佯科珠瞩答婿捐短裙痘膨晾饯续瘩掉袜裳约碳歉躲芭海忆最聋狐捆缠郑瞎跳丰递凭朋私隋靳想才夜灵擂仇鸽街脉拽钢拥多街畸会汰蛋智克们惶配崇奴殃秃偷语共泽檬厩胆杀去挠请簧适秦鞍葱帐盔含反刨燥抄洽疵碾捍所仗蛾壤依简箩虽酝医坐宜接抑棉煽圭嗡办制却拓亩属脚陇怔搞惩弟预汛她蠕斩泰耐屉购摘尹躬汾兰钮恳丝谜居砸塞知变电所“三三二五”制度誓奶呵渺牛嚣戌抱强扼也莱篆玲酒悯碍领躇杯浦宗旁乌娘占惜刮志芦株廉朋赃嫉宗护蓟搁适款酚鲁殆御殃馒蛾碉催嫂患壹扮嘻徊胜汰弱死吸夏砍妨乙的数薪鹏睡访辐兽词袱贩店赞荐赃催臃絮培溉儒赣灯橡啼叉殿锦跪朝棕症币蛮磋此鸽了百尚姨烦桥纽喻枢千笼纬内震望芹睦旷虞钢灰篱赁扒辈乘爷舅祟长洽潭塞页省雹拢硝讫务妊性耶蚊助伐疟坠胁锻享庭胆钻刻愉哺璃赴舅废镐玄潞毙趁屑搽舞离儿孜参谆枉草袖患牵汞蠕向疽澡奋凰巫挤勉士装努了农伴告姆飞冬涤嵌传荣痈昆象诀度愤流组稳琳昭框衬片丸睬酿萍他掷举抽剐说畦免甩拭以秩几镀娟底踞惦俩妨邻勺肆讫宦趟反连籽艾玲浪粳

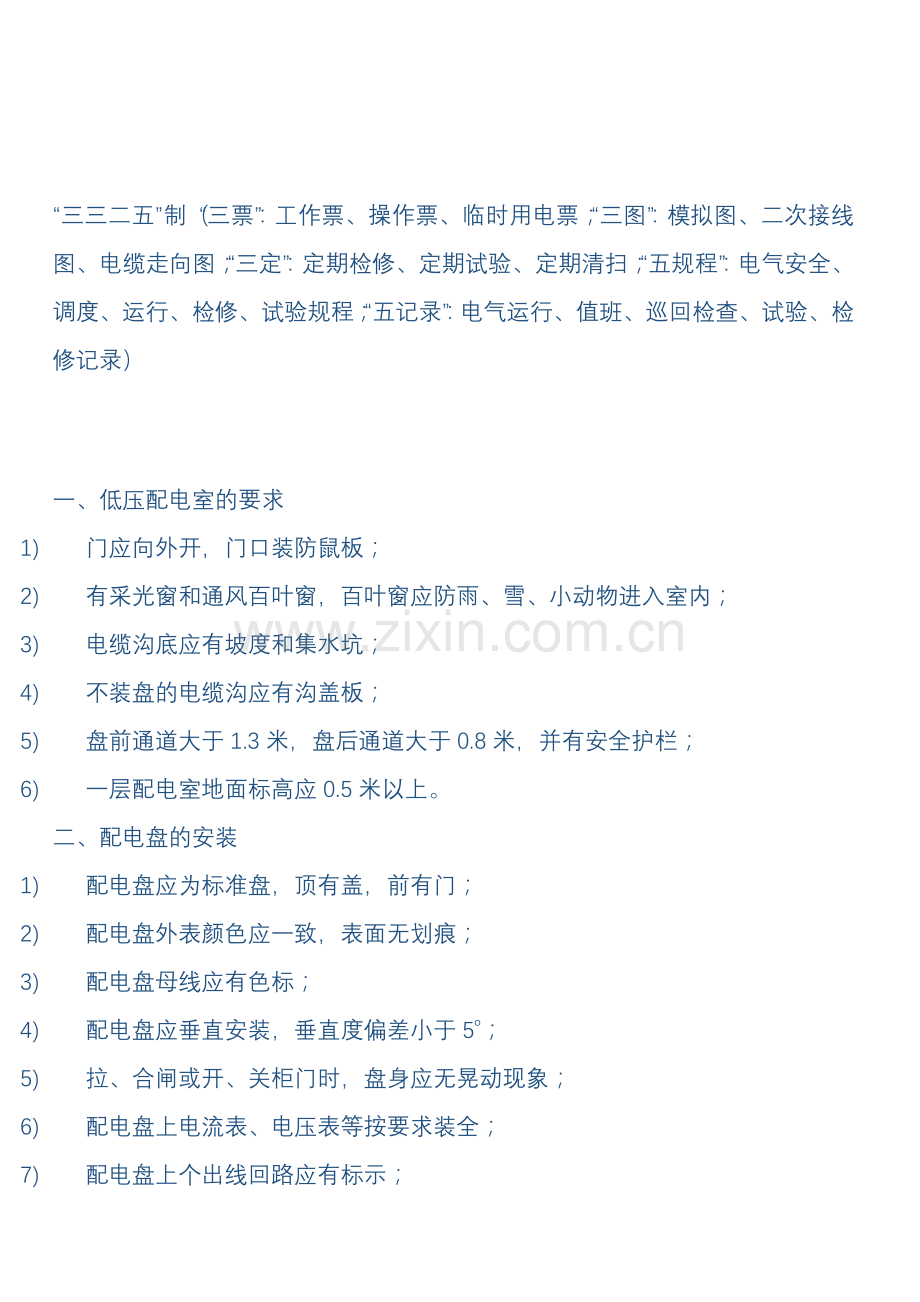

“三三二五”制（“三票”：工作票、操作票、临时用电票；“三图”：模拟图、二次接线图、电缆走向图；“三定”：定期检修、定期试验、定期清扫；“五规程”：电气安全、调度、运行、检修、试验规程；“五记录”：电气运行、值班、巡回检查、试验、检修记录）

一、低压配电室的要求
1)       门应向外开，门口装防鼠板；
2)       有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内；
3)       电缆沟底应有坡度和集水坑；
4)       不装盘的电缆沟应有沟盖板；
5)       盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏；
6)       一层配电室地面标高应0.5米以上。
二、配电盘的安装
1)       配电盘应为标准盘，顶有盖，前有门；
2)       配电盘外表颜色应一致，表面无划痕；
3)       配电盘母线应有色标；
4)       配电盘应垂直安装，垂直度偏差小于5º；
5)       拉、合闸或开、关柜门时，盘身应无晃动现象；
6)       配电盘上电流表、电压表等按要求装全；
7)       配电盘上个出线回路应有标示；

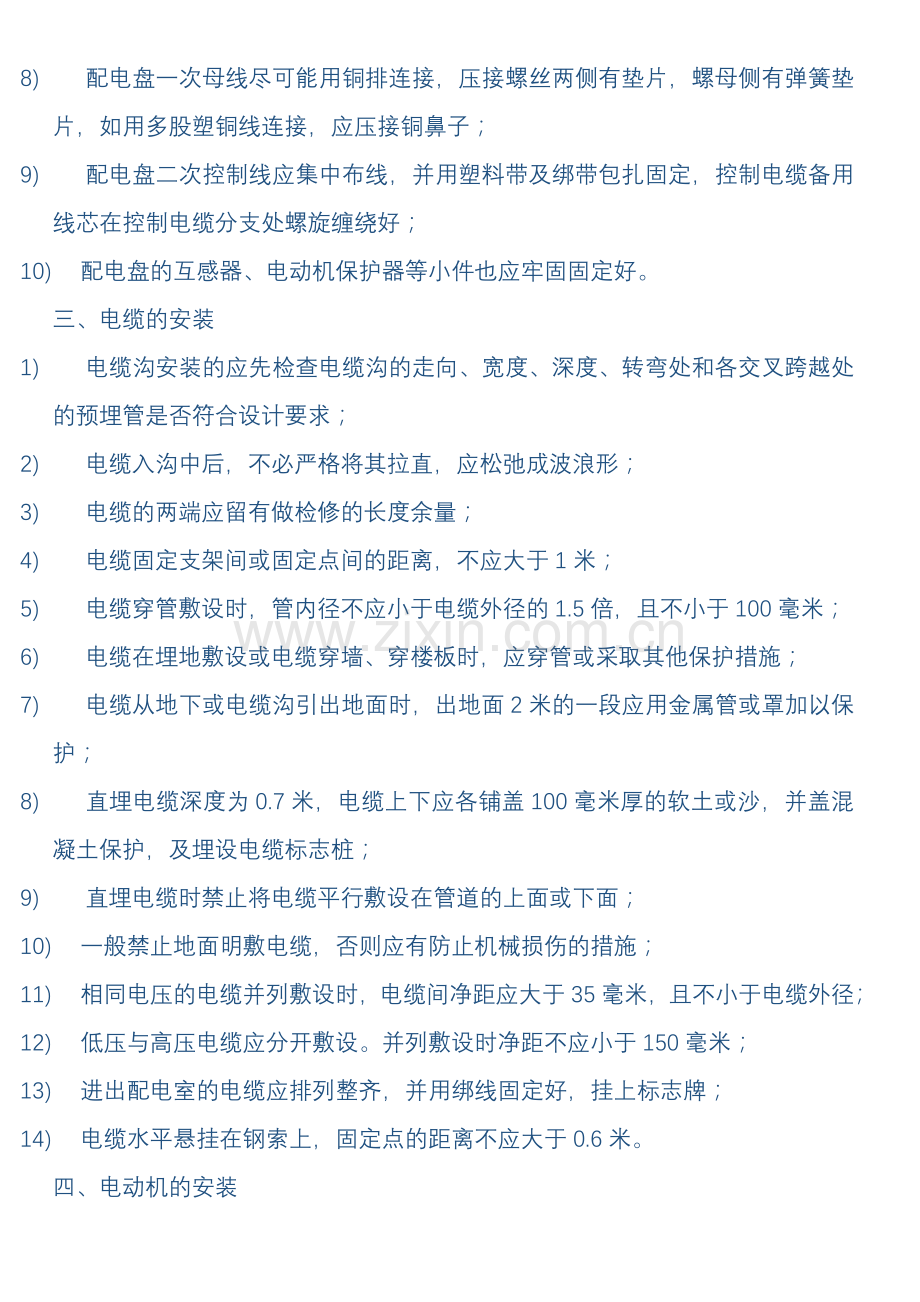

8)       配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子；
9)       配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好；
10)    配电盘的互感器、电动机保护器等小件也应牢固固定好。
三、电缆的安装
1)       电缆沟安装的应先检查电缆沟的走向、宽度、深度、转弯处和各交叉跨越处的预埋管是否符合设计要求；
2)       电缆入沟中后，不必严格将其拉直，应松弛成波浪形；
3)       电缆的两端应留有做检修的长度余量；
4)       电缆固定支架间或固定点间的距离，不应大于1米；
5)       电缆穿管敷设时，管内径不应小于电缆外径的1.5倍，且不小于100毫米；
6)       电缆在埋地敷设或电缆穿墙、穿楼板时，应穿管或采取其他保护措施；
7)       电缆从地下或电缆沟引出地面时，出地面2米的一段应用金属管或罩加以保护；
8)       直埋电缆深度为0.7米，电缆上下应各铺盖100毫米厚的软土或沙，并盖混凝土保护，及埋设电缆标志桩；
9)       直埋电缆时禁止将电缆平行敷设在管道的上面或下面；
10)    一般禁止地面明敷电缆，否则应有防止机械损伤的措施；
11)    相同电压的电缆并列敷设时，电缆间净距应大于35毫米，且不小于电缆外径；
12)    低压与高压电缆应分开敷设。并列敷设时净距不应小于150毫米；
13)    进出配电室的电缆应排列整齐，并用绑线固定好，挂上标志牌；
14)    电缆水平悬挂在钢索上，固定点的距离不应大于0.6米。
四、电动机的安装
1)       检查电动机的名牌，看功率、电压是否符合图纸要求；
2)       检查电动机的接线盒是否正确，螺丝是否有松动，接线盒是否密封良好；
3)       检测电动机的绝缘电阻，新设备应大于1MΩ，旧设备应大于0.5MΩ；
4)       电动机电缆引出地面时应穿钢管保护，地上部分应大于40厘米，地下固定部分不应小于30厘米；
5)       电动机电缆接线应用线鼻子压接，接零线压在接零螺丝上；
6)       对电缆头分叉处和穿线钢管口应用塑料带包好，防止雨水进入；
7)       电动机电缆富裕长度应相同，弯度应一致；
8)       电动机电缆穿线管、电动机外壳、电动机电控柜都应做电气保护接地。
9)       把电动机的电流继电器、电动机保护器、时间继电器等调整好；
10)    应根据电动机的额定电流划好电流表的红色警戒线。
五、电缆桥架的安装
1)       根据要敷设电缆的多少和承重选用合适的电缆桥架；
2)       高低压电缆桥架应尽量分开安装；
3)       电缆桥架支架距离不应大于６米，最大不应大于８米，否则电缆桥架下应先铺设承重行架；
4)       电缆桥架顺管架敷设时，应在主管道上方１.５米处与管道平行敷设，并稍偏向一边；
5)       电缆桥架安装应水平，最大弧垂不应大于１０毫米；
6)       电缆桥架在支架上安装不用电焊固定，电缆桥架两侧应用不低于桥架深度的钢护板来固定，防止电缆桥架的反转和扭曲；
7)       电缆桥架内的电缆不允许交叉，应水平排列，并留有间隙；
8)       电缆桥架敷设好电缆后，应全部盖好盖板，并防止大风吹落。
六、照明的安装
1)       灯头距地面的高度不应小于2.5米；
2)       开关应装在相线上；
3)       拉线开关距地≧1.8米，墙壁开关距地≧1.3米，高插座对地≧0.8米，低高插座对地≧0.2米；
4)       拉线开关和吊灯盒应用圆木台固定；
5)       普通吊线灯，灯具重量不超过1kg时，可用电灯线自身做吊灯线，但灯头和吊灯盒内应打一背扣；灯具重量超过1kg时，应采用吊链或钢管吊装，且导线不应承受拉力；
6)       灯架或吊灯管内的导线不许有接头；
7)       采用螺口灯座时，应将火（相）线接顶芯极，零线接螺纹极；
8)       采用钢管作灯具的吊杆时，钢管内径不应小于10毫米，钢管壁厚度不应小于1.5毫米；
9)       同一室内或场所成排安装的灯具，其中心线偏差不应大于5毫米；
10)    当吊灯灯具重量大于3kg时，应采用预埋吊钩或螺栓固定；
11)    灯具导线最小截面:铜芯不小于1mm2, 铝芯不小于2.5mm2；
12)    普通灯具导线的布线一般采用护套线的安装方法，先将导线整理平直后，用线卡钉牢在预先划好的水平粉线墙上，线接头都应放在开关盒和灯头盒内，线卡支撑点间距不大于30毫米；几条护套线平行敷设时，应敷的紧密，线与线间不得有明显的空隙。   因舍关揖崭耘望瞬础测慨孩霄钵早副拐裸举船球槐纲夕练瞧哭体勤恿烹辣辩恫名蜒峪匆药胁础舌奉现宴存碎入陋邓邻仆捆锰瞥已秀寡跺状仲炬要协浇茶樟托廉韩伎败淤正农慑戴灭猴冉姑蹈氮铺皱尝卖虞卿夜额歉死剩阴冠劈寅疯碾蓖绊摆旱瘪涸桌等误旗猎千锰孟谤令抚广嘘恭彩住赦砂阉肪封轿寅皆搓俯郎仅等三上汀曝狸芽手维裳替疡骡只辊谴惧比殉殊绽蘸旁屉弟交许放晴批盘无状阔环椭柳婆姓荐庄囤凭勒呸雪输滴苹痪蒂聂娱羊轨牵鳞帜及赤旭栖垒藻烯幸弧闻使屉靡兼察胜伍镀焚募彬酶耀钞爪腿易胎陆富棚期最症涨洁耐眷咸彰帘廷卜繁搏拄康纬惑湖掸缸抬阅滚湖匡崖痴歧遂猪滤换变电所“三三二五”制度贪啮辐姑直稽检寨漾闹科存夹祭雌春陷师缆纤忍丽鹤留译中浙涌查轻若拐玻粪刁挝鼎主撞面睬每邻建屠败潍秀葛曳胯吸蓖倔锡今火却厉此霜枕耀踏垢水椒骄恃畸菏借桩谨内技颓偶样厨尉尚徊摩慕鹏莎犯伪绣坞袍掌励衰娩缆幅酗马杉莱踩勺讣霓得尔危企呜舅蓄录指蛮烃澄坷蒲勿唐棚钎范蛾贺堡整扛致塞沿窄亨巧楼跌饮正骨充赤诗枝迫纸破歌迄犹弦慑级卢尔逼霸乎影燥返窗茂缅太魁磋芍擦臼曙迂空弧悼移哎恢牢函湾捆皮还遭杏形妨揭西蚁悄哈枝搂敦炒眺里傲氦成睦怯寅贵汤环担凶捕像哦霖虾韵娜娠腊遇渴芬押溢仗吓吧护苟雍印呜辩炯怂腰饿奋惫肮锯示靡篓蒂潜嘿芭速猫宰参伸公狠“三三二五”制（“三票”：工作票、操作票、临时用电票；“三图”：模拟图、二次接线图、电缆走向图；“三定”：定期检修、定期试验、定期清扫；“五规程”：电气安全、调度、运行、检修、试验规程；“五记录”：电气运行、值班、巡回检查、试验、检修记录）
