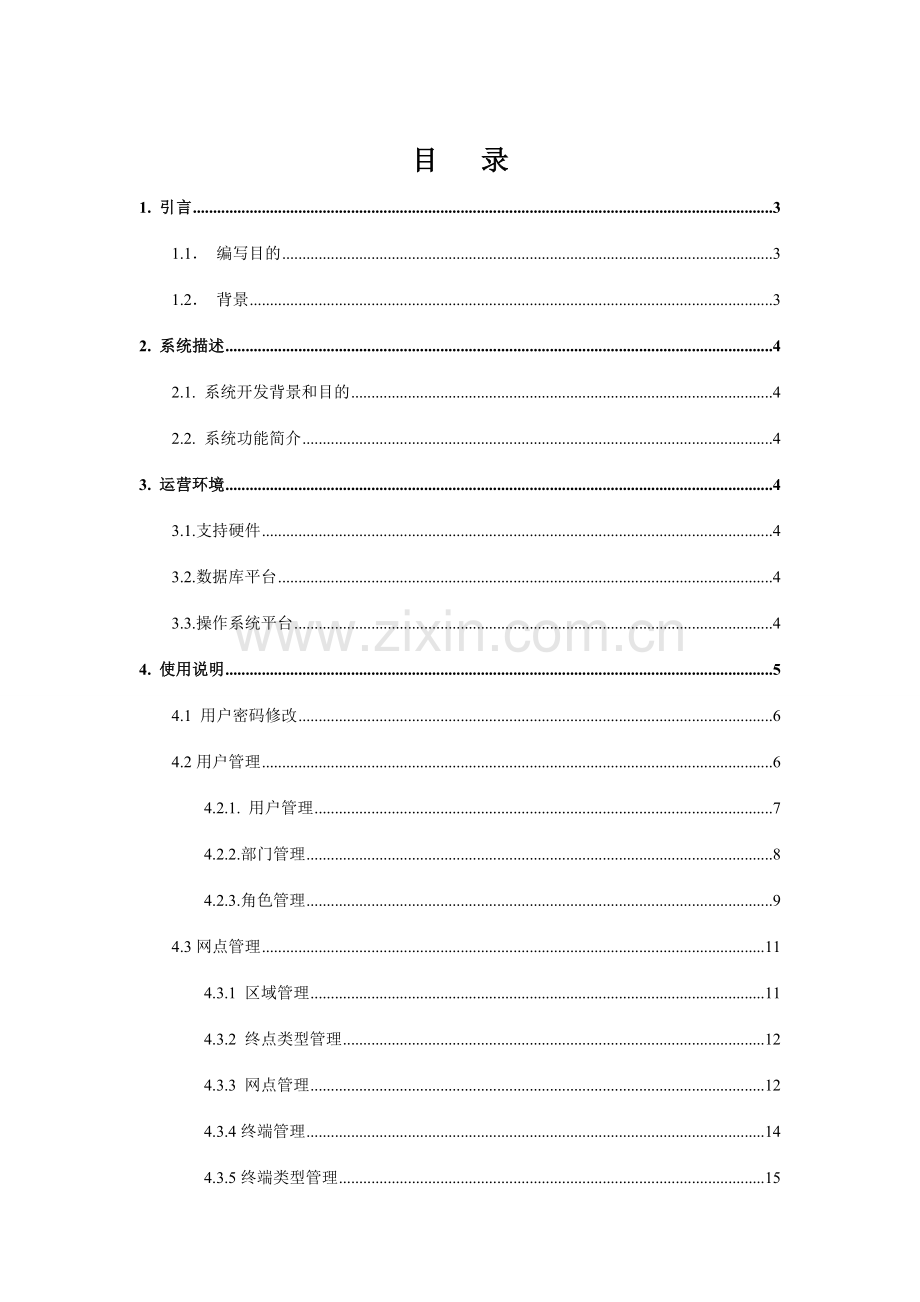

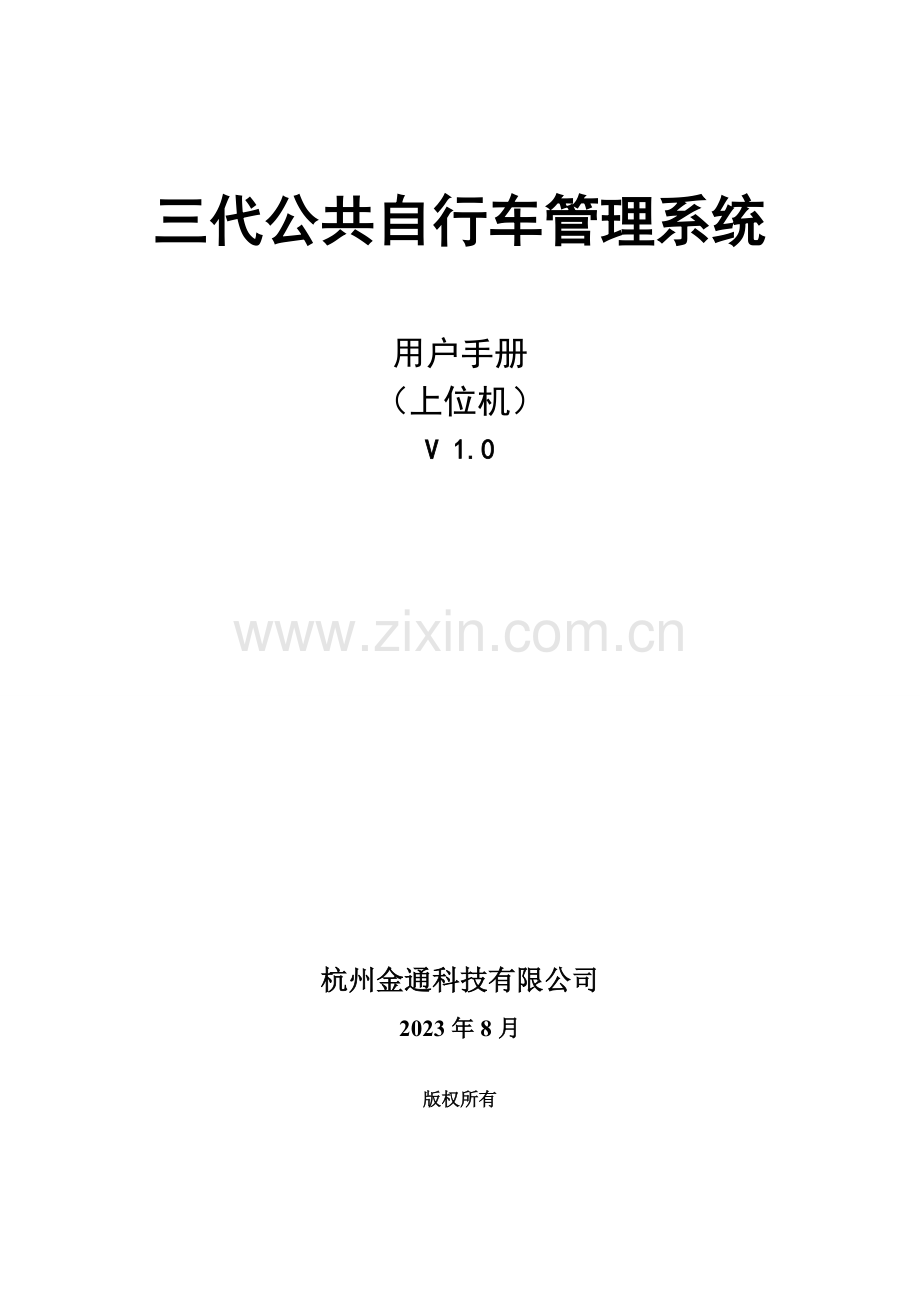

1、三代公共自行车管理系统用户手册(上位机)V 1.0杭州金通科技有限公司2023年8月版权所有目 录1. 引言31.1 编写目的31.2 背景32. 系统描述42.1. 系统开发背景和目的42.2. 系统功能简介43. 运营环境43.1.支持硬件43.2.数据库平台43.3.操作系统平台44. 使用说明54.1 用户密码修改64.2用户管理64.2.1. 用户管理74.2.2.部门管理84.2.3.角色管理94.3网点管理114.3.1 区域管理114.3.2 终点类型管理124.3.3 网点管理124.3.4终端管理144.3.5终端类型管理154.4实时状态164.4.1 车辆实时状态174

2、.4.2 网点实时状态174.4.3 网点分布图184.5查询管理204.5.1 查询机租车查询204.5.2 查询机还车查询204.5.1 租车状态查询214.5.2 异常租车记录查询214.5.3还车异常记录查询224.5.4 车辆销号记录查询224.5.5 车辆状态批量查询224.5.6 车辆上下架查询234.6卡片管理234.6.1员工卡管理234.6.2 租车卡管理244.7特殊操作244.7.1 黑车解除解决244.7.2 车辆遗失解决254.7.3 租车卡异常解决254.8报表管理264.8.1卡遗失记录报表274.8.2车辆遗失记录报表274.8.3黑车上架记录报表274.8.

3、3租车超时记录报表284.8.3当前交易记录报表284.8.6员工签到签退记录报表294.8.2网点租用情况报表294.8.5挂失车辆上架记录报表304.1. 操作日记311. 引言1.1 编写目的本文档是关于公交自行车管理系统使用的说明手册,提供应用户参考使用。1.2 背景系统名称:公交自行车管理系统(上位机)项目组织单位:杭州金通科技有限公司产品用户: 太原公共自行车服务公司2. 系统描述2.1. 系统开发背景和目的本系统是公交自行车管理系统,用于公共自行车营运管理公司进行公共自行车的营运管理及调度管理。2.2. 系统功能简介系统涉及网点分布管理、终端设备管理、网点实时状态查询、卡片管理、

4、租还车记录汇总查询、车辆上下架查询及各种记录报表的生成等。3. 运营环境3.1.支持硬件重要运营系统管理、查询分析等功能,可以采用一般的通用计算机即可,规定具有以下的特性: 1G或以上内存 1.6GHz Pentium CPU 或以上 不小于10G的硬盘 微软兼容鼠标和键盘 能在Windows 2023或者Windows XP操作系统平台环境下运营 10/100M自适应网卡 CDROM 良好的售后服务和支持3.2.数据库平台需要配合公共自行车系统的Oracle数据库使用,本机须安装Oracle数据库客户端软件并进行相应的配置。3.3.操作系统平台该系统采用微软的.net工具开发,因此客户端规定

5、可以支持.net framework2.0及以上版本。4. 使用说明 使用ie7及以上浏览器版本地址栏输入登录界面地址输入登录名和密码登录成功登录后将弹出系统主界面,如下图所示:系统主界面上包含了菜单栏和常用快捷按钮(重新登录,退出系统,返回首页)。从菜单栏可以进入系统的各个功能界面,对于一些经常用到的功能界面,可以从常用快捷按钮直接进入。4.1 用户密码修改点击菜单“点击菜单栏右侧修改密码”即可打开用户密码修改界面。先输入旧的用户密码,然后再输入两次新密码,新的密码必须是6-12个字符点击“拟定”,弹出如下对话框:4.2用户管理4.2.1. 用户管理4.2.1.1 用户查询修改可以根据用户名

6、称、用户部门查询用户的具体资料,也可以直接点击“查询”。选中想修改的那一项,然后点击列表中的“修改”按钮即可弹出用户修改窗口进行修改。点击删除图标即可删除选中用户。权限低的用户,没有权限删除权限高的用户。4.2.1.2用户添加一般只有权限高的管理员才有权限,点击菜单“用户管理=用户管理”即可打开用户管理类主界面。点击底部添加按钮即可弹出部门添加窗口,如下图请管理员对的选择“用户权限”从而分派用户应有的权限。按规则填写完之后,点击“保存”会弹出一个是否添加成功提醒框,重新点击查询按钮刚添加的用户即可出现在列表中。4.2.2.部门管理点击菜单“用户管理=部门管理”即可打开部门管理主界面。如下图4.

7、2.2.1部门查询与修改点击“查询”,所有的部门信息就显示在列表中。假如想要修改,可以点击列表中的“修改”按钮,即可弹出部门信息修改窗口进行修改。假如要删除某个部门,可点击列表中的“删除”按钮。4.2.2.2部门添加点击底部添加按钮即可弹出部门添加窗口,如下图填写完之后,点击“拟定”就添加成功了。4.2.3.角色管理点击菜单“用户管理=角色管理”即可打开部门管理主界面。如下图4.2.2.1角色添加点击底部添加按钮即可弹出部门添加窗口,如下图填写完之后,点击“拟定”就添加成功了。4.2.2.2角色修改与删除及权限分派点击“查询”,所有的角色信息就显示在列表中。假如想要修改,可以点击列表中的“修改

8、”按钮,即可弹出部门信息修改窗口进行修改。假如要删除某个部门,可点击列表中的“删除”按钮。如要为角色赋予某些网点及给用户分派角色权限可以点击“权限分派”图标,如下图选中网点,点击提交可认为角色赋予这些选中的网点,点击右侧查询结果“赋予”按钮可认为此用户赋予此角色,点击“已赋予”可以解除此用户的角色权限4.3网点管理4.3.1 区域管理点击菜单“网点管理-区域管理”即可打开区域管理界面:可以根据区域编号或区域名称进行相应的查询,也可以直接点击“查询”即可。假如想要修改或者删除,选中该项,点击相应行的“修改”或“删除”图标即可。假如要添加区域,直接点击底部“添加”,填写完之后,点击“保存”即可。4

9、.3.2 终点类型管理点击菜单“网点管理-终点类型管理”即可打开终点类型管理界面:增长终端设备,直接点击底部“添加”按钮,填完之后,点击“拟定”即可。点击“查询”可以显示你所添加的设备具体资料,如要修改,选中该项点击“修改”或“删除”图标即可。4.3.3 网点管理点击菜单“网点管理-网点管理”即可打开网点管理界面: 4.3.3.1网点添加点击网点管理主界面底部“添加“按钮,弹出如下图,填写信息即可 4.3.3.2网点查询与修改 点击网点管理主界面顶部查询按钮,也可根据网点编号,网点名称,所属区域,网点类型,网点状态等条件进行查询如要修改,选中该项,点击“编辑”图标,弹出如下图,然后点击“保存”

10、即可。4.3.4终端管理 点击菜单“网点管理-终端管理”即可打开终端管理界面: 4.3.4.1终端添加 点击终端管理主界面添加按钮,弹出如下图,填入信息保存即可。 4.3.4.2 终端查询与修改查询终端:点击终端管理主界面顶端“查询”按钮。也可以根据终端编号、或终端类型任意一项进行查询,也可以直接点击“查询”。终端修改:点击查询结果中修改图标,即可弹出当前行数据的窗口,填写信息保存即可修改。终端删除:点击查询结果中删除图标,即可删除当前行数据4.3.5终端类型管理 点击菜单“网点管理-终端类型管理”即可打开终端管理界面: 4.3.5.1终端类型添加 点击终端类型管理主界面添加按钮,弹出如下图,

11、填入信息保存即可。 4.3.5.2 终端查询与修改查询终端类型:点击终端管理主界面顶端“查询”按钮。终端修改:点击查 询结果中修改图标,即可弹出当前行数据的窗口,填写信息保存即可修改。终端类型删除:点击查询结果中删除图标,即可删除当前行数据4.4实时状态4.4.1 车辆实时状态选择菜单“实时状态=车辆实时状态”,打开车辆实时状态查询界面。可输入车辆编号,当前状态,所在车位,所在网点,进行“历史查询”或“当天查询”4.4.2 网点实时状态选择菜单“实时状态=网点实时状态”,打开终端实时状态查询界面。可以根据网点编号或所属区域进行查询,也可以直接点击“查询”。选中某一个网点,点击“查看”,可以查看

12、该项车位实时状态具体状况,如下图:4.4.3 网点分布图(1) 网点状态分布图系统登录后会自动在主窗口上显示网点分布,地图上的圆圈即为相应的自行车网点图标。网点图标根据墩位满车率以饼图方式显示,并用不同的颜色区分网点的空满状态,绿色表达正常,红色表达低储状态,黄色表达高储,高储低储参数可在系统管理-系统配置中进行设立。(2) 地图工具栏地图左侧是纵向的工具栏,各按钮功能如下:高中低储颜色提醒:,根据点击的按钮地图即可按条件显示各网点此图片表达低储状态,表达故障状态,可以点击显示切换按钮,切换显示效果(地图和表的形式切换),可以通过这+,钮进行地图的放大,缩小及还原操作。(3) 网点状态点击图上

13、的网点图标,会弹出相应网点当前的运营状态,如图:在网点状态窗口上,会显示网点的一些基本信息,假如状态,网点序号,车辆数量,可租车辆,可还车辆,、点击左侧的“查询”按钮,即可查询出符合条件的网点,在检索结果列表中双击网点,假如该网点已经添加到地图中,则可以自动在地图上进行定位。双击查询结果中的数据,即可在地图上显示网点基本信息。效果如下图:4.5查询管理4.5.1 查询机租车查询 点击菜单“查询管理-查询机租车查询”即可打开查询机租车查询界面即使用员工卡在查询机,输入车辆编号等,管理员将此车下架,租车人即可将车取走。此操作将查询出查询机租车相关信息。可根据租车卡号,车辆编号,日期范围进行查询4.

14、5.2 查询机还车查询 点击菜单“查询管理-查询机还车查询”即可打开查询机租车查询界面即使用员工卡在查询机,输入车辆编号等,管理员将此车上架,租车人即可将车还回。此操作将查询出查询机还车相关信息。可根据租车卡号,车辆编号,日期范围进行查询4.5.3 租车状态查询点击菜单“查询管理-租车状态查询”即可打开租车状态查询界面,查询指定条件的租还车记录。可根据租车卡号,车辆编号,日期范围进行查询4.5.4 租车灰记录查询点击菜单“查询管理-租车灰记录查询”即可打开租车灰记录查询界面,查询记录,刷卡过快不能鉴定此卡是否租车成功,所以将此条记录作为灰记录解决。4.5.5还车灰记录查询点击菜单“查询管理-还

15、车灰记录查询”即可打开还车灰记录查询界面,查询记录。刷卡过快不能鉴定此卡是否还车成功,所以将此条记录作为灰记录解决。4.5.6租车异常记录查询由于,当刷卡之后30秒之后未取车,自行车将会被锁上,同时会生成一条租车异常记录,点击菜单“查询管理-租车异常记录查询”,即可打开异常租车记录查询界面:4.5.7还车异常记录查询由于,当自行车放在蹲位上之后30秒未刷卡,自行车将会被锁上,同时会生成一条还车异常记录,假如卡号不匹配,也会产生一条还车异常记录。点击菜单“查询管理-还车异常记录查询”即可打开异常还车记录查询界面: 可以根据租车卡号,车辆编号,日期查询。4.5.8 车辆状态批量查询点击菜单“查询管

16、理-车辆状态批量查询”即可打开车辆车辆状态批量查询界面:先把需要查找的车辆编号通过上传文献上传,再点击批量查询。即可获得这些车辆的状态4.5.9 车辆上下架查询员工卡租车还车记录,点击菜单“查询管理-车辆上下架查询”即可打开车辆上下架查询查询界面:4.6卡片管理 4.6.1员工卡管理点击菜单“卡片管理=”,打开员工卡管理界面。通过该界面,可以查询管理员卡,并对员工卡进行挂失和解挂解决。4.6.2 租车卡管理点击菜单“卡片管理=租车卡管理”,打开租车卡管理界面。通过该界面,可以查询卡,并对卡进行挂失和解挂解决。4.7特殊操作4.7.1 黑车解除解决点击菜单“特殊操作-黑车解除解决”即可打开黑车解

17、除解决界面:可以根据租车外卡号或自行车编号,点击“查询”来查询当前的黑车列表信息。点击“解除”,即可解除当前车辆的黑车状态。4.7.2 车辆遗失解决点击菜单“特殊操作-车辆遗失解决”即可打开车辆遗失解决界面:可以根据租车外卡号或自行车编号,点击“查询”来查询符合条件的车辆信息。在操作类型中选择对遗失车辆的解决方式,然后点击“操作”即可进行相应的车辆遗失解决。4.7.3 租车卡异常解决点击菜单“特殊操作=异常租车卡解决”异常租车卡解决界面:可以根据租车卡号或自行车编号,点击“查询”来查询符合条件的车辆信息。点击列表中相应的“异常解决”按钮即可进行向系统数据库中添加一条异常租还车记录。4.8报表管

18、理4.8.1卡遗失记录报表记录卡遗失的记录,点击菜单“报表管理-卡遗失记录报表”即可打开网点租用情况报表界面:4.8.2车辆遗失记录报表遗失车辆的记录记录,点击菜单“报表查询-车辆遗失记录报表”即可打开车辆遗失记录报表界面:4.8.3黑车上架记录报表当遗失的车辆又重新上架的记录记录,点击菜单“报表管理-黑车上架记录报表”即可打开网点租用情况报表界面:4.8.4租车超时记录报表可以跟据设定的租车时长,查询符合记录的租还车记录,点击菜单“报表管理-黑车上架记录报表”即可打开网点租用情况报表界面: 4.8.5当前交易记录报表查询当前租还车记录,点击菜单“报表管理-当前交易记录报表”即可打开当前交易情

19、况报表界面:4.8.6员工签到签退记录报表通过pos机的数据,记录员工上下班考勤记录,点击菜单“报表查询-员工签到签退记录报表”即可打开挂失车辆上架记录报表界面:4.8.7网点租用情况报表点击菜单“报表管理-网点租用情况报表”即可打开网点租用情况报表界面:4.8.8用户违约次数记录报表 超过24小时低于48小时,属违约一次,超过48小时到72小时属于违约两次,超过72小时置黑,点击菜单“报表查询-用户违约次数记录报表”即可打开用户违约次数记录报表界面:4.8.9高低储网点时段分布记录报表点击菜单“报表查询-高低储网点时段分布记录报表”即可打开挂低储网点时段分布记录报表界面:4.9日记管理系统提

20、供了各种操作日记的查询和导出功能,用户可以通过菜单“操作日记”下的相应子菜单进行查询和导出。4.9.1登录日记登录此系统用户记录记录,点击菜单“日记管理-系统登录日记”即可打开系统登录日记界面:4.9.2文献上传日记车辆批量记录查询需要文献上传,此处做为记录之用,点击菜单“日记管理-文献上传日记”即可打开文献上传日记界面:4.9.3车辆遗失解决日记对车辆遗失做操作产生的记录记录,点击菜单“日记管理-车辆遗失解决日记”即可打开车辆解决日记界面:4.9.4黑车解除解决日记对黑车解除所产生的记录,点击菜单“日记管理-黑车解除解决日记”即可打开黑车解除解决日记界面:4.9.5租车卡禁用和解禁日记点击菜单“日记管理-租车卡禁用和解禁日记”即可打开租车卡禁用和解禁日记界面:4.9.5员工卡挂失和解挂日记点击菜单“日记管理-员工挂失和解挂日记”即可打开租车卡禁用和解禁日记界面:
