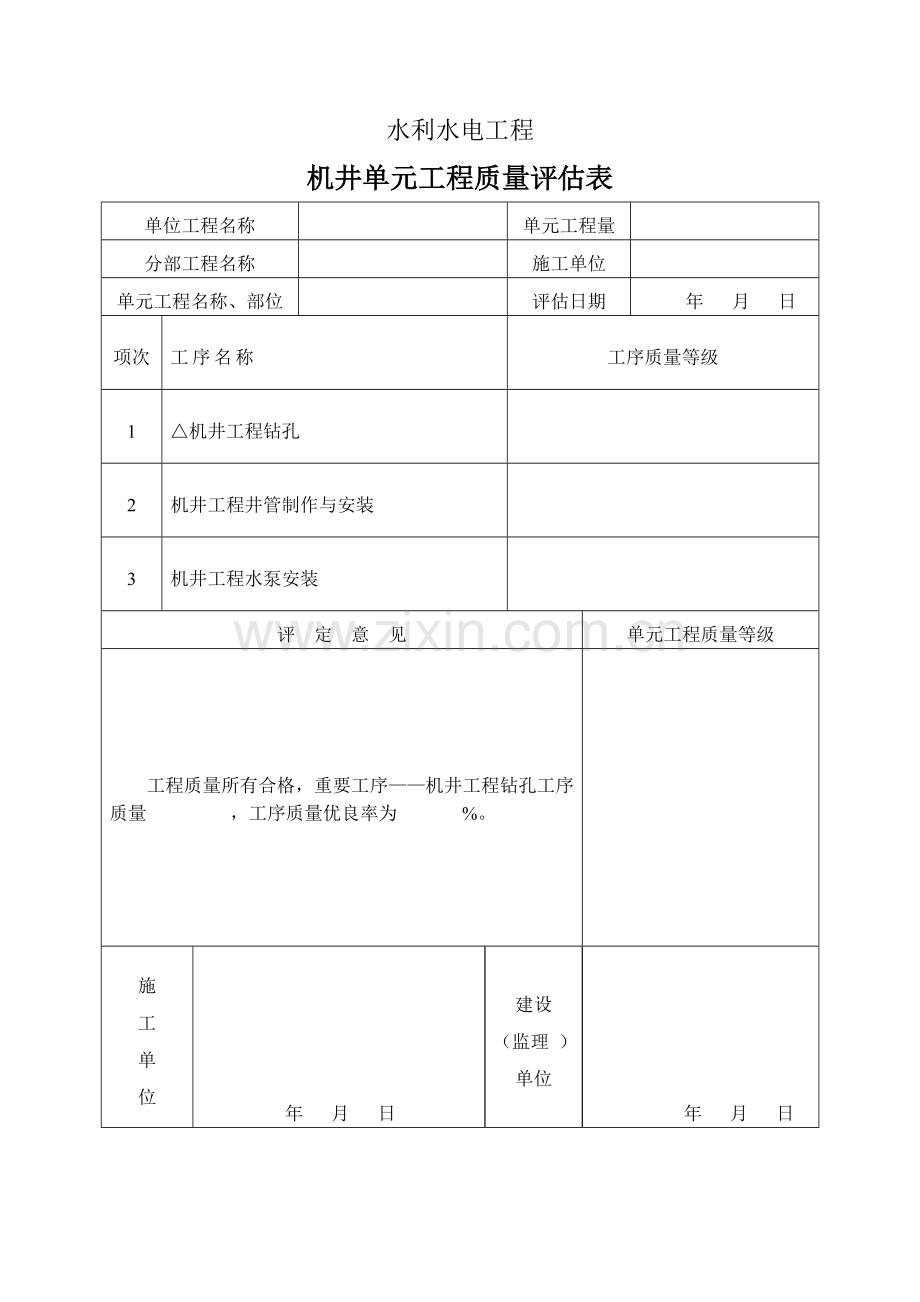

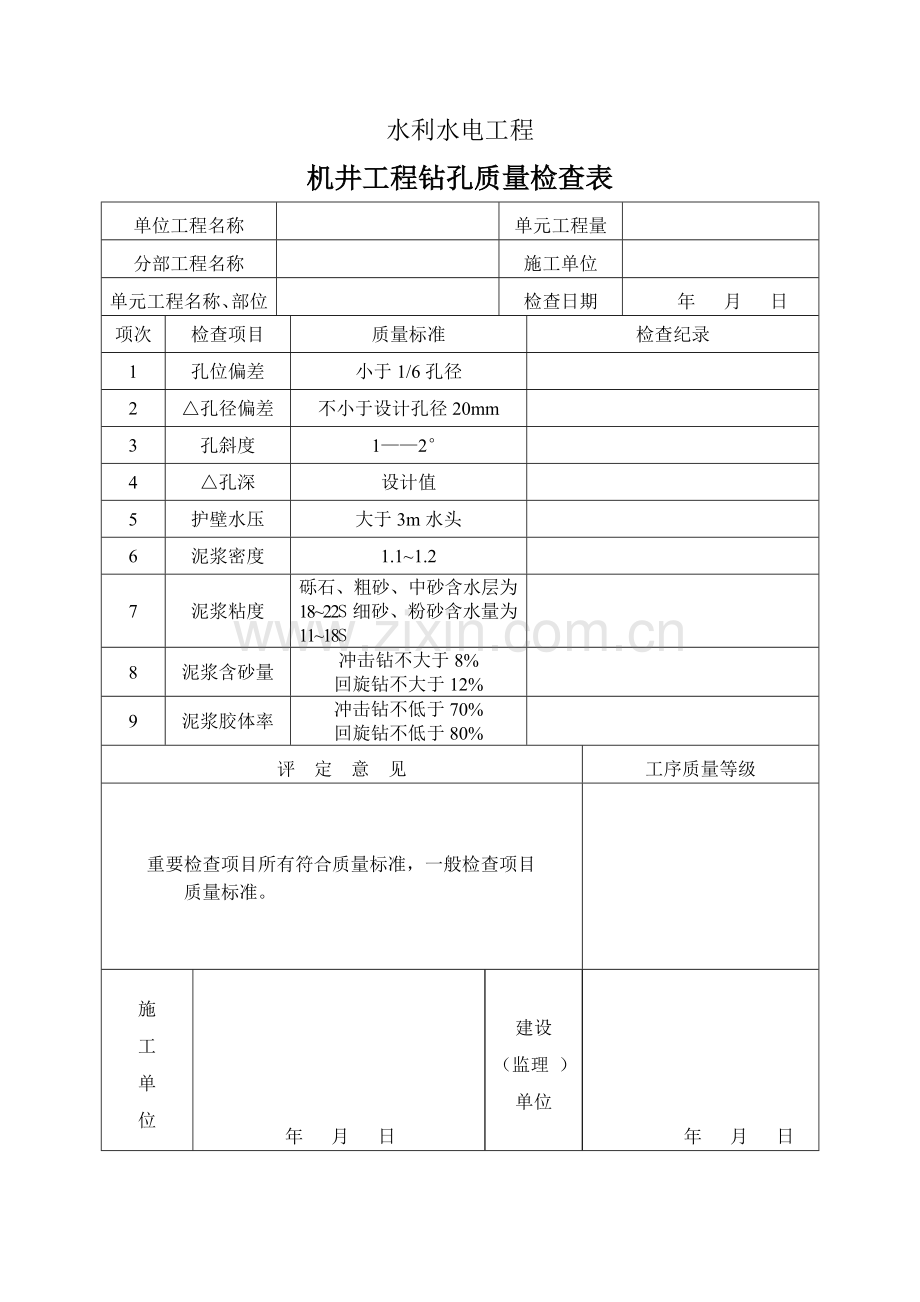

水利水电工程机井单元工程质量评估表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评估日期年月日项次工序名称工序质量等级 1 △机井工程钻孔 2 机井工程井管制作与安装 3 机井工程水泵安装评定意见单元工程质量等级工程质量所有合格，重要工序——机井工程钻孔工序质量，工序质量优良率为 %。施工单位年月日建设（监理）单位年月日水利水电工程机井工程钻孔质量检查表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检查日期年月日项次检查项目质量标准检查纪录 1 孔位偏差小于1/6孔径 2 △孔径偏差不小于设计孔径20mm 3 孔斜度 1——2° 4 △孔深设计值 5 护壁水压大于3m水头 6 泥浆密度 1.1~1.2 7 泥浆粘度砾石、粗砂、中砂含水层为18~22S细砂、粉砂含水量为11~18S 8 泥浆含砂量冲击钻不大于8% 回旋钻不大于12% 9 泥浆胶体率冲击钻不低于70% 回旋钻不低于80% 评定意见工序质量等级重要检查项目所有符合质量标准，一般检查项目质量标准。施工单位年月日建设（监理）单位年月日水利水电工程机井工程地层柱状图井深（米）地层柱状图含水层位置地层描述自至自至层厚编制单位：编制日期：水利水电工程机井工程井管制作与安装质量检查表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检查日期年月日项次检查项目质量标准检查纪录 1 外观无残缺、断裂和弯曲等缺陷，金属井管管端、管箍得螺纹完整、吻合 2 △强度不小于设计 3 每米弯曲度钢管1 mm；铸铁管2 mm；砼管3 mm； 4 井管管口平面位置直于井管轴线，砼井管管口平面倾斜度，不越过外径1.5% 5 井管直径偏差无缝钢管外径±1%~±1.5%；有缝钢管外径±2%；铸铁管内径±3 mm；钢筋砼管内径5 mm，无砂砼井管内径±6~±9 mm，砼井管内径±5~±6 mm 6 △井管壁厚偏差钢管和铸铁管±1 mm；钢筋砼井管±2 mm；无砂砼井管±4~±6 mm；砼井管±3~±4 mm 7 过滤器开孔率偏差不超过设计值±10% 8 缠丝间距偏差不超过设计丝距±20% 9 缠丝至穿孔管壁距离大于3 mm 10 △过滤器安装位置上下偏差不超过3 00mm 11 井管连接封正接直、封闭严密，接头处强度满足 12 井管位置井孔中心 13 △滤料不合格颗粒不超过15% 14 填砾填砾必须连续均匀 15 管外封闭位置上下偏差不超过3 00mm 评定意见工序质量等级重要检查项目所有符合质量标准，一般检查项目质量标准。施工单位年月日建设（监理）单位年月日水利水电工程机井工程水泵安装质量检查表单位工程单元工程量分部工程名称施工单位单元工程名称、部位检查日期年月日项次检查项目质量标准检查纪录 1 开孔内径（cm） 2 △水泵直径(mm) 3 静水位（距井口） 4 动水位（距井口） 5 吸水口位置（距井口m） 6 井深（m） 7 △紧固件有无松动现象 8 转动轴是否均匀 9 电缆有无破损 10 △电源电压、频率与电机铭牌规定是否一致 11 电机各接口有无漏水现象 12 △电机对地绝缘电阻值（МΩ） 13 水泵在井管内是否在中间评定意见工序质量等级重要检查项目所有符合质量标准，一般检查项目质量标准。施工单位年月日建设（监理）单位年月日水利水电工程机井工程洗井质量检查表致：（监理公司）我单位已完毕了工作，现报上该工程检查申请表，请予以审查和验收。附件： 1、机井沉淀层测试： 2、机井含砂量测试：承包单位：（全称及盖章）项目经理：（署名）日期：年月日审查意见：项目监理机构：（全称及盖章）总/专业监理工程师：（署名）日期：年月日水利水电工程地埋管道单元工程质量评估表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评估日期年月日项次工序名称工序质量等级 1 △土方开挖 2 机井工程井管制作与安装 3 机井工程水泵安装评定意见单元工程质量等级工程质量所有合格，重要工序——机井工程钻孔工序质量，工序质量优良率为 %。施工单位年月日建设（监理）单位年月日水利水电工程地埋管道工程土方开挖质量检查表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检查日期年月日项次检查项目质量标准检查记录 1 △管路轴线位置设计位置 2 管槽底部清理整平无乱石,湿陷性土质已解决 3 开挖土料堆放堆放于管槽一侧项次检测项目设计值允许偏差 1 开挖断面深不小于设计值底宽不小于设计值边坡不陡于设计值检测结果共检测点,其中合格点,合格率 % 评定意见工序质量等级重要检查项目所有符合质量标准。一般检查项目质量标准。检测项目实测点合格率 %。施工单位年月日建设 (监理) 单位年月日水利水电工程地埋管道工程管道铺设质量检查表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检查日期年月日项次检查项目质量标准检查记录 1 材料的规格、型号设计值 2 管路高程、坡度应符合设计规定 3 出水口位置设计值 4 立管垂直度垂直地面 5 管道安装连接管内清洁、无杂物、连接方法适当 6 三通、弯头等管件安装安装符合设计规定 7 管道冲洗和系统试运营将管道内冲洗干净，无渗水、漏水、破裂、脱落等现象项次检测项目设计值允许偏差 1 管路平面位置 ±2cm 检测结果共检测点，其中合格点，合格率 % 评定意见工序质量等级重要检查项目所有符合质量标准。一般检查项目质量标准。检测项目实测点合格率 %。施工单位年月日建设 (监理) 单位年月日水利水电工程地埋管道闭水实验记录单位工程名称或编码单元工程名称或编码分部工程名称或编码单元工程量工程部位检查日期年月日实验说明实验目的实验项目实验方法实验时间实验结果年月日结论意见施工单位质检员：质检负责人：年月日建设（监理）单位监理机构：认证人：年月日
