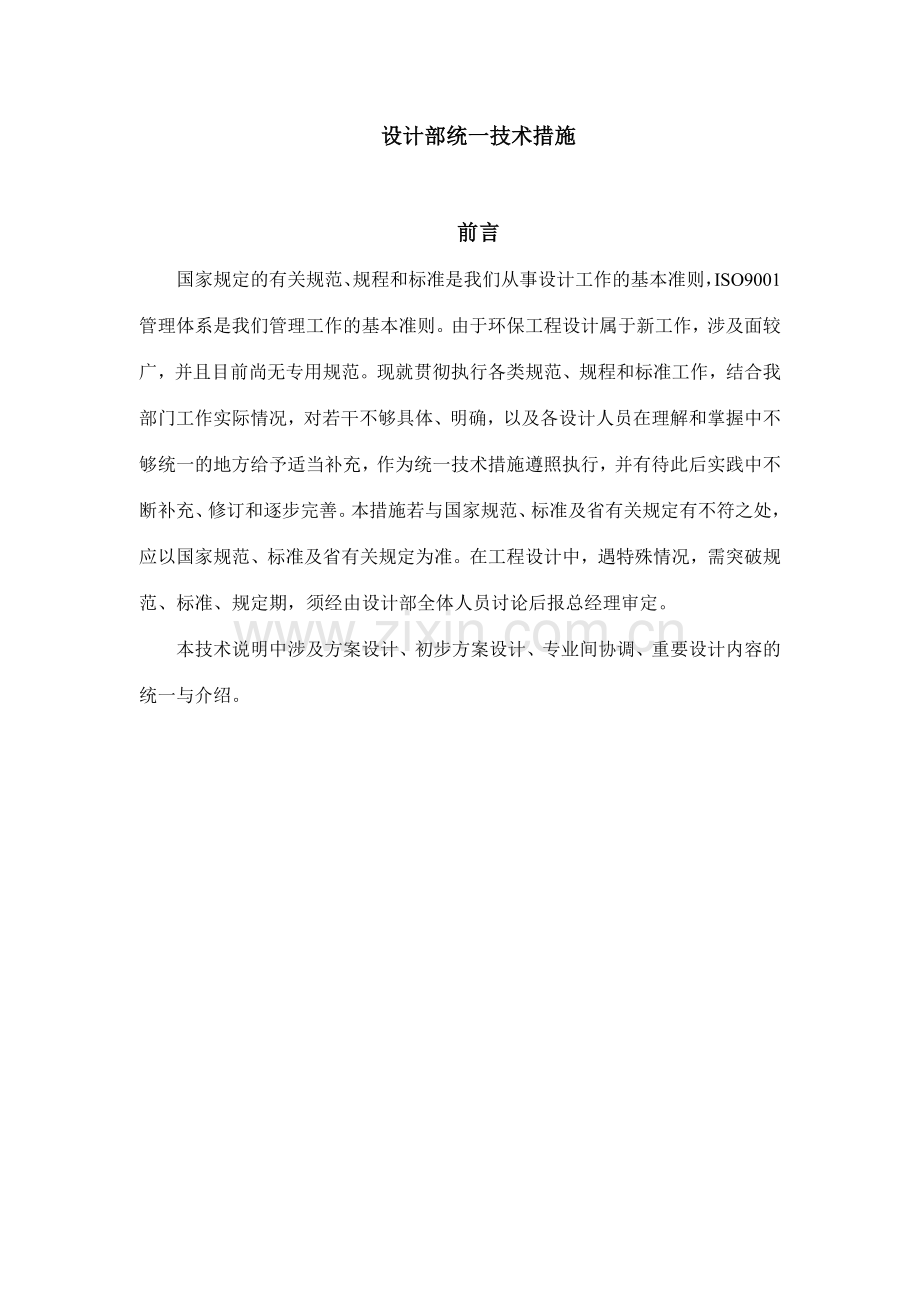

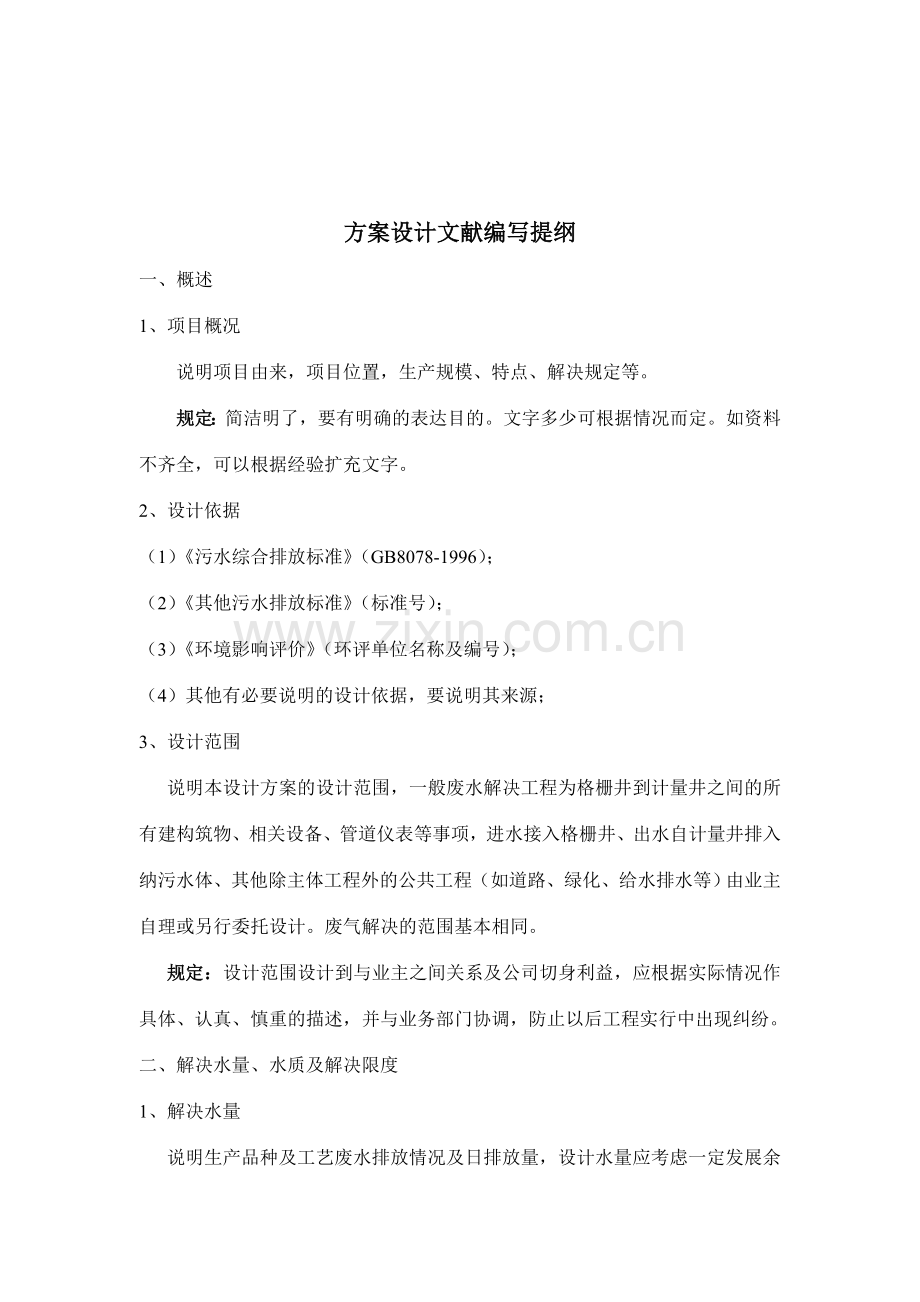

设计部统一技术措施前言国家规定的有关规范、规程和标准是我们从事设计工作的基本准则，ISO9001管理体系是我们管理工作的基本准则。由于环保工程设计属于新工作，涉及面较广，并且目前尚无专用规范。现就贯彻执行各类规范、规程和标准工作，结合我部门工作实际情况，对若干不够具体、明确，以及各设计人员在理解和掌握中不够统一的地方给予适当补充，作为统一技术措施遵照执行，并有待此后实践中不断补充、修订和逐步完善。本措施若与国家规范、标准及省有关规定有不符之处，应以国家规范、标准及省有关规定为准。在工程设计中，遇特殊情况，需突破规范、标准、规定期，须经由设计部全体人员讨论后报总经理审定。本技术说明中涉及方案设计、初步方案设计、专业间协调、重要设计内容的统一与介绍。方案设计文献编写提纲一、概述1、 项目概况说明项目由来，项目位置，生产规模、特点、解决规定等。规定：简洁明了，要有明确的表达目的。文字多少可根据情况而定。如资料不齐全，可以根据经验扩充文字。2、 设计依据（1）污水综合排放标准（GB8078-1996）；（2）其他污水排放标准（标准号）；（3）环境影响评价（环评单位名称及编号）；（4）其他有必要说明的设计依据，要说明其来源；3、 设计范围说明本设计方案的设计范围，一般废水解决工程为格栅井到计量井之间的所有建构筑物、相关设备、管道仪表等事项，进水接入格栅井、出水自计量井排入纳污水体、其他除主体工程外的公共工程（如道路、绿化、给水排水等）由业主自理或另行委托设计。废气解决的范围基本相同。规定：设计范围设计到与业主之间关系及公司切身利益，应根据实际情况作具体、认真、慎重的描述，并与业务部门协调，防止以后工程实行中出现纠纷。二、解决水量、水质及解决限度1、 解决水量说明生产品种及工艺废水排放情况及日排放量，设计水量应考虑一定发展余地。规定：要说明拟定水量的理由，比如环评提出、国家规范中列举的排水定额、业主提供、同类型工程经验等。2、 水质及解决限度说明废水性质、特点、列表表达废水水质及解决限度。规定：对水质性质要作具体、全面、有针对性的描述，突出重点、难点，突出特性污染物。对水质拟定要有根据。可根据环评、工程经验、业主提供、规范规定等。三、解决工艺流程1、解决流程解决流程用文字表述并画出流程示意图。规定：流程图用方块表达，层次分明，简洁明了，重点突出水、气、固的走向及出路。文字表述重要表达水、泥等走向及高程的连接，并简朴地有针对性地描述一下各解决单元的基本作用。3、 工艺流程的特点。说明该工艺流程的特点及特色，重要是针对特性污染物的去除效果、操作方式、运营费用、投资及与实际情况的结合等方面突出介绍本工艺流程的可行性、必要性及先进点。规定：重点突出，简洁明了，前后逻辑关系清楚。4、 预期解决效果用表列出。预期解决效果用表列出。规定：要突出重要污染物的预期去除效率。去除效率要合理。可根据工程经验及相关的理论拟定去除率。不能拟定的可通过调查、征询、讨论等方式拟定。不能出现超常规的情况。四、重要建、构筑物设计依次列出各建、构筑物，并分别说明建、构筑物采用的形式；重要工艺设计参数，平面尺寸，高度，结构形式；重要设备型号、运营方式等。比如：（1） 生化池形 式：完全混合式曝气池；停留时间：24h；有效池容：2023m3；污泥负荷：0.2kgBOD5/kgMLVSS。D；MLSS：3000mg/L；MLVSS：2023mg/L；曝气量：20m3/min；气水比：20：1；。；重要设备：鼓风机：SSR200，2台，一用一备；曝气器：可变微孔曝气器，215，500套。；五、重要设备与材料涉及环保、化验室、电气等专业重要设备及材料，列表表达。六、投资估算列出投资估算汇总表、三材耗用表，一般分为土建工程投资估算、设备及安装工程投资估算、其他（设计费、调试费、税金、管理费、不可预见费等等），列表表达。规定：所有设备报价应有依据，特别是大型设备，应向三家以上单位讯价，并清楚对方报价的下浮幅度。七、重要技术经济指标1、 解决水量：。；2、 一次投资及造价（万元）（元/m3）：。；3、 装机容量及电耗装机容量指所有电气设备的总功率（kw）电耗指运营电气设备的总功率乘以功率系数0.8，再除以每小时设计解决水量（kwh/m3）4、 占地及建筑面积（m3）：。；5、 定员（人）：。；6、 年运营费用：。；7、 解决成本：如运营费用的组成比较复杂，必要时可以单独章节表述运营费用的核算过程。八、存在问题与建议：对故意义、有价值或者日后如有争议会对我方不利的问题，应用适当的形式和语气提出来，并提出合理的建议。注意：不得与前面方案有冲突或者前后矛盾。九、附图1、 工艺解决流程图2、 平面布置图初步设计文献编写提纲第一章总论一、概述公司情况，项目由来、设计规定等二设计依据1、各级领导机关对项目的批文；2、环评报告书（表）及其批复；3、污水综合排放标准（GB8978-88）。三、设计范围与分工四、解决场地及自然条件五、设计规模和预期效果六、存在问题和建议第二章废水解决工艺设计一、解决水量与水质1、解决水量说明生产工艺情况，废水排放情况及日排放量，设计水量应留有余地。2、水质说明废水性质、特点、用表表达出废水水质日排放标准。二、解决流程1、解决流程用文字表述，并画出流程示意图2、拟定流程的依据从废水水质特点着手阐明采用本流程的合用性；从本所实践和建设方的实践，说明流程的可靠性；从解决方法的比较上说明合理性等。三、预期解决效果列表表达四、重要建、构筑物分别说明各音项建、构筑物的形式、重要工艺参数、平面尺寸，高度，采用的重要设备型号、数量、运营方式等。五、劳动定员第三章 总图一、概述二、平面布置1、 用文字叙述平面布置的原则和布置特点。2、 道路、绿化三、竖向布置说明竖向布置特点及总体标高的拟定。第四章 土建一、工种地质、气象资料二、建筑设计1、 说明本工程建筑物名称、建筑面积、建筑形式、层数等。2、 说明重要工程做法和建筑装修标准等。三、结构设计1、 重要构筑物的结构形式，池体长、宽、高、底板标高；采用砼标号，钢筋等级，抗渗等级规定等。2、 对埋深较大的构筑物说明施工方案，提出施工注意事项。3、 重要建筑物结构形式、基础做法，墙体材料。第一章公用工程一、给水排水1、 给水给水系统方式，用水点、用水量、消防2、 排水、（1）废水排水系统（2）雨水排水系统二、电气1、 概述2、 用电负荷3、 供电方案4、 动力配电和照明（1）动力配电（2）照明5、 防雷与接地三、控制2、 概述3、 重要仪表选型4、 仪表管线四、维修1、 机修2、 电修、仪修五、劳动保护第六章技术经济分析一、工程投资及资金来源二、运营费用和成本三、重要技术经济指标四、技经分析第七章设备材料一、工艺重要设备材料按单项工程分别列出二、化验室重要设备表三、重要电气材料表按单项工程分别列出四、建安工程重要材料汇总表第八章概算*一、编制依据二、有关说明三、综合概算表四、建筑工程概算表五、设备安装工程概算表。各专业互提设计条件内容提纲为了保证设计进度，提高设计质量，使设计过程有条不紊地进行，特编制本各专业互提设计条件内容提纲。设计人员在提设计条件时必须填写设计条件互提单。初步设计阶段的互提设计条件应在工艺方案基本拟定期工始。施工图设计阶段的互提条件是在初步设计通过审查，拟定设计方案后进行的。对于某些细节再加以完善，确认。一、 工艺（含给排水）专业向其他专业提供条件：初步设计阶段1、向建筑结构专业提供：（1）各单项构筑物尺寸、高度及埋深，画平、剖面图、图、以净尺寸标注。（2）与建筑结构专业研究拟定建筑物形式，提供建筑平面草图，以墙轴线标注尺寸。并提出生产环境规定（防腐蚀、噪声等）。（3）提供重要工艺设备基础位置，尺寸荷重以及工作状态，吊车位置、荷重、吊轨标高。（4）平面布置方案草图。2、向电气专业提供（1）电气设备一览表（电机型号、规格、容量、台数、运营方式）并说明所在建、构筑物之名称。（2）电气设备布置图。（3）照明规定。（4）环境和操作规定（防火、防雷、防爆、防潮、防腐等）。（5）计量点、控制点规定及检测参数（6）自控制仪表和其它规定3、向概预算专业提供（1）重要设备材料清单及参考价格。4、施工图阶段（1）在初步设计所提条件基础上，修改、完善确认。（2）向建筑、结构专业补充提供预埋管管径、位置；设备安装预埋件尺寸、位置；管道穿建筑物基础予留洞尺寸、位置；排水沟尺寸、位置。二、建筑结构专业向各专业提供条件初步设计阶段向各专业提供条件：（1）各单项建、构筑物平、剖面图（草图）。（2）总平面图（草图）（3）土方工程量（概予算）。（4）初步设计文字说明（概予算）。施工图阶段向工艺、电气专业提供：（1）各单项建、构筑物平剖面图（兰图）（2）总平面图（兰图）。三、电气专业向其他专业提供条件初步设计阶段1、向概预算专业提供重要设备材料清单及参考价格。2、向工艺、建筑专业提供电器控制设备位置尺寸、荷重。施工图阶段。3、对初步设计所提供的电器控制设备位置尺寸、荷生进行确认，并修改、完善。关于结构计算书的若干规定结构设计必须把好质量关，除结构方案必须安全、可靠、经济、合理外，在施工图设计时，还应尽量减少和避免错漏缺，因此必须认真做好计算书和设计图纸的校审工作，下面就结构计算书质量标准作如下规定：一计算书的重要内容1、工艺、建筑、给排水、电气各专业所提供的原始资料和数据。2、根据地质勘察报告和工艺规定的砌置深度，拟定地基承载力，地下水高度，土壤容重，内摩擦角等。3、绘出设计简图。4、拟定设计数据，涉及修正后地基允许承载力；材料；荷载（涉及静载、活载、水侧压力、土侧压力）等。5、验算地基承载力（必要时尚需拟定下层强度和沉降量）。6、地下或半地下式构筑物应验标其抗浮性性能。7、受力构件的强度验算，应根据最不利的菏载组合，计算其最大内力，并绘出构件之弯矩，剪力，轴向力图。8、计算过程中，对所采用的理论、公式、图表，应注明其来源（书刊、手册规范名称、章节、页次等）。9、对于可以简化计算的构件，应注明理由和依据；对于可以反复运用的和部分反复运用的构件，应注明理由和来源。10、对于加因和改，扩建项目，应附有原有构筑物有关结构图纸或复印件。11、计算书上构件所用代号同正式图纸中代号取得一致并附有草图12、均应有计算书，不需计算的也应加说明，对按构造配的构件也应有说明。二、关于结构计算中的责任制1、一般应当在初设阶段由专业负责人拟定计算原则（一阶段设计可以在施图阶段拟定计算原则）。2、必须严格执行计算书的校审制，一方面要强调自校，不通过自校的图纸和计算书不应交校对人员校对。计算人员要对校对出的错误作认真修改。3、在安排计划时必须给校对人员（涉及工种负责人和审核审定人员）一定的时间。校对人员负责对计算书和图纸作全面校对，（包抱错、漏、交对不清，内容不全等）即要注意安全可行。又要注意节约，指出计算中的不合理现象，校对人员须对已经核对的计算书作标记。4、专业负责人的工作对保证设计质量起到关键的作用，专业负责人除了必须校对各专业间的互补资料外，还必须校阅重要部位的计算书，检查是否有漏掉及重大错误。5、审核审定人员要检查计算书是否符合已拟定的计算原则，以及重要部分的计算审核工作。三、计算书规定计算环节清楚，纲目分清，计算结果准确，图算要一致，以便查阅。计算书经校对修改，对已修改部分要再校对，修改工作一般由设计人承担。四、计算书应按顺序装订成册，由有关人员署名后交项目负责人，出图后，由项目负责人归档。设计文献校审提纲建筑设计校对提纲一、总平面部分1、方向标、风玫瑰图是否对的。2、单项工程的定位。室内室外的设计标高是否对的、合理。3、道路、围墙等有关尺寸做法是否交待清楚。4、红线范围是否明确、征用土地有无批准文献。二、单项工程部分1、对照总平面校对方向标是否对的。2、墙轴定位是否清楚，轴线间细尺寸与总尺寸有无矛盾。3、剖面各处所注标高是否对的，与结构构件及设备图纸所注标高是否矛盾。4、所有门窗孔洞的尺寸在平面、剖面上标注与门窗表是否一致。5、引用大样图的索引编号是否对的。6、内外装修是否齐全。7、内部窗户台是否注明高度，窗户启动方向是否合适。8、计算书中计算数据是否对的，运算有无错误。9、本工种施工图与说明书，计算书之间有无矛盾，与其他工种有矛盾。三、互提设计条件内容和深度是否符合规定规定，下道专业设计是否符合上道专业提出条件，是否达成规定的设计深度。结构设计校对提纲一、特种结构部分1、平、立、剖面尺寸，设备基础位置、尺寸是否对的。2、底板和池壁的受力钢筋的配置是否和计算书一致，合理。3、钢筋骨架的构成、钢筋的锚固连接、构件的支承连接，混凝土保护层等是否附合规范，安全。4、预埋铁件的尺寸、位置、强度是否对的，交待是否清楚。5、池壁及底板上开孔设坑处的加强是否对的合理。6、构件棱角处钢筋搭接锚固是否符合计算规定，保证安全和便于施工。7、在荷载急骤变化部位或地基承载力变化部位的措施是否能保证安全。8、铁爬梯，栏杆的安全选用。9、逐项校对计算书，注明修改意见。10、工艺规定预埋管道及铁件是否齐全，位置、尺寸是否对的。二、建筑物部分1、参照建筑平、立、剖面校对平面图的轴线尺寸以及板梁柱的布置是否对的。2、圈梁位置各段的截面配筋、标高交待是否对的。3、板梁柱大样的纵横断面、编号、配筋与结构平面图和计算书是否相符。4、屋面构件、屋面板等选型是否对的。5、说明中6、基础平面与结构平面、建筑底层平面的轴线，总分尺寸是否相符。7、基础剖面的室内地坪标高与建筑图，基础平面图是否相符。8、基础埋置深度的设计标高与总平面、建筑图、地质资料的关系，标高，计算结果是否相符。9、如有管沟及设备基础，注意是否与建筑物基础发生矛盾，是否采用相应措施。基础平面图是否交待清楚，事先是否与有关的专业研究。10、楼梯基础、非承重墙基础是否漏掉。11、台阶形基础的阶高宽比是否符合构造措施，基础尺寸有及配筋与计算书是否相符。12、基础垫层厚度及砼标号，基础材料等是否交待清楚，且与大样相符。13、基础施工的特殊规定是否交待清楚。三、综合1、施工图纸上校对出的问题，应填在校审记录卡上，经设计人员修改，由校对人员检查无误后在图中署名。2、设计计算人员和校对人员间如发生不批准见，可会同项目负责人或审核人员协商解决。工艺（含给排水）设计校对提纲一、 总图部分1、总图管路布置与设计资料是否相符，建构筑物名称、位置、座标、标高等与建筑图是否一致。2、管路、阀门井、检查井等的布置是否合理，图注管径、坡度、长度是否对的，道路排水管理、检查井等是否考虑了汽车通过。3、各种给排水系统管材选择是否合理，图纸说明及材料表是否完整，有无错漏。4、流程图是否完整，标高标注是否对的合理。5、设计文献图纸是否齐全，是否符合设计深度及规范的规定。二、子项工程部分1、描绘的土建图及图注尺寸，标高有无错漏，剖面位置是否对的合理。2、管路布置是否合理，进出水管与建构筑物轴线尺寸及标高是否标注清楚对的。3、管道穿过建筑物基础是否与建筑构有矛盾，预留洞尺寸、位置是否标注清楚，有无同土建研究、配合。4、材料表与图示设备、管路是否一致，有无错漏，引用的标准图号有无错误。5、必要的施工说明是否注写清楚，有无错别字。6、计设计文献与图纸是否齐全，图纸与计算书是否相符，所有设计是否符合设计深度及规范的规定。关于工程设计图标编写的规定一、图纸的工程号编写采用两段法。即“年度号、设计项目序号子目工程号”如“90011” 。二、年度号、设计项目序号由生产技术统一下达。子项工程号及项目名称由项目负责人负责拟定，并在各专业人员中统一。三、子项工程号按每一个单项工程编一个子项号总图号用“0”代表，如“90010”代表总图。每一个单项工程依次编为1、2、3 。四、“图别”栏内按不同阶段填写。方案设计阶段，填“建方”、“水方”、“电方”。初步设计阶段填“建初”、“水初”；“电初”。施工图填“建施”、“结施”、“水施”、“电施”；总图则填写“总建施”、“总水施”、“总电施”；若为通用图则填写“建施通”、“结水通”、“水施通”；“电施通”若为修改图则填写“建施修”、“结施修”、“水施修”、“电施修”。五、“图号”栏内一般只填写纸顺序号，用1、2、3自然表达。六、图签上的“校对”、“审核”、“审定”三项必须有二人以上签字。“审核”须由中级以上专业技术人员签字，“审定”由总师签字。七、图纸目录的填写：按子项工程建施、结施、水施、电施的顺序填写。其顺序号需与图标中图号栏内顺序号一致，目录中除顺序编写本次所画图纸外，还需具体填写复用图纸的目录以及通用图纸的目录，同时写明每张图纸的大小型号。八、如发现图纸未按定编写，则必须修改后才干晒图。工艺部分第一节总则11、环保工程工艺（含给水排水）设计，重要遵循以下规范、标准、规定：（1）、GBJ1487室外排水设计规范 国家建委1987（2）、GBJ1386室外给水设计规范 国家建委1986（3）、GBJ1588 建筑给水排水设计规范 国家建委1988（4）、GB897896污水综合排放标准 国家环保局1996（5）、CJ1886污水排入城市下水道水质标准国家环保局1986（6）、CJ3189城乡污水解决厂附属建筑和附属设备设计规范建设部1989（7）、S1、S2、S3、 全国通用给水排水标准图集1980（8）、GBJ10687 给水排水制图标准建设部198712、在选用标准图或其他通用图时，应根据工程具体情况、进行必要的复核和修改补充，使符合现行规范的规定，保证设计质量。13、所有设计技术文献均必须采用法定计量单位。第二节、废水水质水量取值21、废水水质水量是环保工程设计的重要基础资料，数据必须准确可靠。22、设计规模应严格按照有关批文规定执行。在没有明确的批文时，应按废水排水水量和排放情况、并留有一定余地来拟定设计规模。23、废水水质的取值应有一定的水质分析数据作依据。在没有水质分析数据时，应进行水质测试，或参考同类型废水拟定。24、解决限度除按照国家现行排放标准（污水综合排放标准GB897896）拟定外，应征求本地环保部门的意见。在本地环保部门对废水排放标准有规定期，按本地环保部门的规定执行。第三节、水质水量调节31、水质水量的调节，是保证解决工艺达成预期效果的首要一环，必须认真加以解决。32、水量的调节应根据生产班次废水排放规律及废水解决运转方式拟定，调节时间最低不小于6小时。33、在废水pH值变化较大，酸、碱性较高时应进行pH值调节。34、pH值调节的投药槽容积应考虑15天至30天的用量，采用玻璃钢贮槽。第四节、投药系统41、投加液体药剂时按1：23（药水比）稀释，投药槽容积按贮存一个班用量计算。42、常用药剂的投加量举例如下；混凝剂按照100200mg/L，助凝剂按照1020mg/L计算。其他药剂投加量可根据产品说明、实验结果、或者有关资料介绍拟定。43、投加固体药剂时，应分别设溶解槽和液槽，每槽容积按一个班用量考虑。溶解槽设搅拌装置。配PAC溶液可按照10-20%的质量浓度配。赔其他药剂时，可根据该药剂溶解度拟定合理的浓度配比。拟定配药浓度及溶解槽容积时还应考虑配药周期。44、投药管道系统应采用PVC塑料管、ABS管及其管件或采用玻璃钢塑料复合管道。45、计量方式一般采用高位槽自然滴加、计量泵计量等方式。前者投资省安装方便，但加药量不准确、不稳定，合用于工程简朴、投药量精确度规定不高的场合。后者投资较前者高，但加药量稳定可靠。常用的计量泵有一般耐腐蚀泵（配流量计计量）、柱塞泵、隔阂泵等等。计量泵的选择应注意泵的合用场合（如对PH的承受能力）以及计量范围。第五节、混凝反映51、投加混凝剂后，即应有充足剧烈的混合，混合时间一般在30秒钟。52、废水解决混凝反映时间，水力搅拌时，不小于10分钟，机械搅拌时，不小于7分钟。53、当沉淀池与反映池分建时，配水管渠流速应小于0.15m/s。第六节、生化系统生化系统为污水解决工程核心。生化解决单元的选择多种多样。常用的有普通活性污泥法、完全混合活性污泥法、生物接触氧化法等，以及在此基础上所发展起来的改良形式如：氧化沟、SBR、CAST、MSBR等。所有生化解决单元的基本原理一致。对于城市污水或者生活污水，污水解决的生化解决设计已有成熟的规范，设计是可依据这些规范。如中国建筑工业出版社出版的室外排水工程规范等。对于工业污水，生化解决单元设计首要前提是废水的要可生化。进生化池的废水COD浓度一般不得高于3000mg/L。除此之外，其他也许克制微生物生长的因素也必须充足考虑，常见的有重金属、杀菌剂、防腐剂、无机盐、过高的氨氮、硝基苯类、不合适的pH值等等，特别是化工行业的废水解决工程，应重点分析其特殊污染物是否有也许会影响生化解决效果。工业污水的生化解决在进行必要的预解决达成生化解决的条件后，生化解决形式可根据实际情况进行选择。设计参数可参考城市污水。大水量的工程常用的工艺有完全混合活性污泥法及其改良工艺如SBR、氧化沟、CAST等等，对于小水量的工程可采用生化接触氧化法。对于需要脱氮的项目可采用A/O、A2/O、氧化沟。61、充氧量计算。工程规模大，资料齐全，尽也许运用公式计算。缺少相应参数资料时，一般按照去除一公斤BOD耗氧1.0-1.4公斤纯氧的比例拟定充氧量。采用机械曝气时，按充氧量规定拟定曝气机功率。62、采用鼓风曝气时，视废水水质、充氧方式拟定合理气水比。选择风机时，风量和风压应有一定的余量。63、空气管道流速按下述参数设计：（1） 干管流速 10m/s（2） 支管流速 5 m/s（3） 穿孔管口流速 10 m/s（4） 可变微孔曝气器供气强度：215，2.0-4.0m3/只，时，一般取下限；散流曝气器供气强度1030m3/只，时，（5） 其它曝气方式按产品样本提供的参数拟定。如表面曝气以充氧量计算。第七节、污泥系统71、生化法解决的二沉污泥产生量（含水率99.2%）经计算后，与解决水量的1.52.5%复核。72、物化法解决的化学污泥经计算后，与以下方法复核：沉淀污泥（含水率99.2%）为解决水量的4.566.0%，气浮污泥（含水率97%）为解决水量的1.21.6%。73、污泥需经浓缩进入机械脱水。污泥浓缩时间一般为一天计。第八节、生化系统第八节、防腐措施81、投药槽及地面、废水酸碱度较大的中和池，均应考虑防腐措施。防腐规定应在方案、图纸中明确，并考虑预算。防腐方式一般有防腐漆防腐和内衬防腐材料防腐。常用的防腐漆有沥青漆、氰凝漆、环氧树脂漆等。常用的内衬材料有玻璃钢、PVC板防腐、橡胶板等等。其他防腐方式可查阅安装手册。设计人员应根据腐蚀性质及施工特点选择合适的防腐方式。应随时根据市场产品变化更新防腐方式。第九节、防冻措施91、在北方的建设项目，设计应注意明确规定室外管道应做保温解决，保温方式可参照标准图集87S159。室外埋地管道一定要在冻土层以下。室外水池应做防冻解决。第十节、总图101、在总图设计中、雨水、污水、废水宜采用分流制。（1）雨水可以单独排入附近城市雨水道，在无城市雨水道地区可排入附近水体。（2）生活污水可以排入附近城市政下水道。（3）废水经解决达标后排入市政下水道。在附近没有市政下水道时，经环保有关部门批准后排入附近水体。第十一节、图例111、图例根据给水排水制图标准GBJ10687第十二节、设计深度121、初步设计应提供下列文献或资料（1） 工艺设计说明书；（2）重要设备表。提供重要设备型号、规格、数量，可满足建设单位订货规定。（3）重要材料表，提供废水解决站建、构筑物内所用管道及其间联络管道的规格、数量、阀门、井类的规格、数量等，可满足编制概算规定。（4）废水解决站平面布置方案，可满足土建给制总平面图规定。（5）解决流程图。122、施工图设计单项建、构筑物深度（1） 工艺管道平面图、剖面图。（2） 给水排水系统图，大型工程排水管道纵断面图。（3） 必要的详图；所用标准图号；必要的说明。（4） 设备材料表。123、施工图设计总图深度（1） 室外管道总平面图。（2） 解决流程图。（3） 设计总说明。（4） 必要的详图。（5） 主材料表。设计进度计划表ISO9001-QM7.3B/QR7.3a NO202318-01工程名称设计阶段编制人舟山市普陀山机场有限公司废水解决及回用工程设计开发任务书ISO9001-QM7.3B/QR7.3b NO：202318-01 项目名称舟山市普陀山机场有限公司废水解决及回用工程起止时间2023年10月04至2023年10月08日设计规模240m3/d设计阶段方案设计依据的标准、法律法规及技术协议的重要内容：1、原始资料汇总；2、景观娱乐用水水质C类（GB12941-91）；3、对原有解决设施的的考察情况。设计内容（涉及产品重要功能、性能、技术指标，重要结构形态）：工艺设计：水质水量及解决规模和解决规定的拟定，设计依据，工艺流程及说明，重要建构筑物尺寸及设备清单。土建设计：工程地质，建筑及结构的设计。电气与自控：拟定装机容量，使用容量，电源接入方式。给排水：用水量及接入方式的拟定。排水方式。投资估算：土建费用、设备及安装费用、其他费用涉及设计费调试费用。技术经济指标汇总：总投资，运营费用，操作人员、占地面积、装机容量等。设计部门及项目负责人：设计依据及内容基本齐全，可以进行方案设计。签字： 备注：在设计方案的时候不仅要考虑工艺的可靠性、工程实行的可操作性，还要重点考虑工程与周边环境的协调，并在方案中反映出来。公司技术负责人署名： 年 月 日设计开发任务书ISO9001-QM7.3B/QR7.3b NO：202318-01 项目名称舟山市普陀山机场有限公司废水解决及回用工程起止时间2023年10月10至2023年10月25日设计规模240m3/d设计阶段施工图设计依据的标准、法律法规及技术协议的重要内容：1、杭州博华环境技术工程有限公司与舟山市普陀山机场有限公司关于废水解决及回用设计协议2、舟山市普陀山机场有限公司废水解决及回用工程方案设计3、给水排水设计手册4、水工混凝土结构设计手册5、室外排水工程规范6、建筑工程电气设计规范设计内容（涉及产品重要功能、性能、技术指标，重要结构形态）：工艺设计：设计总说明，工艺流程图，管道总平面布置图，集水井、组合池的设计，消毒系统设计，设备清单。土建设计：混凝反映池、沉淀池单体设计，设备基础图。电气与自控：动力照明系统图，配电盘接线图，动力照明平面图。景观建筑设计：八边形平台、圆顶六柱欧式风格亭子。设计部门及项目负责人：设计依据及内容基本齐全，可以按照此任务书进行施工图设计。签字：备注：该项目地质不好，地下水位较高，在施工图设计时重点考虑好池体的防沉降和抗浮。景观建筑的设计要考虑美观、经济。公司技术负责人署名： 年 月 日设计评审记录ISO9001-QM7.3B/QR7.3c NO：202318-01工程名称评审阶段评审时间评审主持舟山市普陀山机场有限公司废水解决及回用工程方案设计2023年10月08日设计部评审内容：1、 水质、水量与设计规模是否合理。2、 解决限度是否满足法律法规及回用的规定。3、 设计依据是否符合有关规范。4、 解决工艺流程合理性、可操作性的审查。5、 投资是否合理。6、 综合经济指标合理性审查。7、 设计是否考虑工程外观与周边环境相协调以及所采用的措施。评审结论： 该方案工艺设计思绪总体可行，设计依据符合有关规范，综合经济指标基本合理。但工程与周边环境协调的方式应与业主方协商后拟定。签字：改善建议：1、 污水解决站位置地质属于淤泥地质，不宜深挖，同时污水解决站位于池塘边，从美观角度讲污水解决站与池塘宜高低协调，因此，建议污水解决站应高出地面。地面上部分可以考虑用园林建筑隐蔽。2、 液氯消毒宜改为次氯酸钠或者次氯酸钙消毒。参与人员部门参与人员部门陈杭飞总经理傅俊玮副总经理、业务部熊安华设计部张建璜工程部陈凌霞设计部张司桥设计部设计评审记录ISO9001-QM7.3B/QR7.3c NO：202318-01工程名称评审阶段评审时间评审主持舟山市普陀山机场有限公司废水解决及回用工程施工图设计2023年10月25日设计部评审内容：1、 工图设计与方案设计的统一性。2、 图布置是否合理。3、设计标高是否对的。4、图纸标签是否对的。5、必要的施工说明是否注写清楚。6、土建结构设计是否对的。沉淀池基础解决是否合理。7、设备记录有无漏掉，设备的选型是否合理。8、景观设计是否美观。9、其他有关事项。评审结论： 该施工图设计总体与方案设计相统一，设计符合有关规范，景观总体与机场环境相协调，通过局部修改并经总工确认后可以正式出版交付施工使用。 签字：改善建议：1、 砂滤池反冲泵宜采用引水罐引水。2、 因欧式亭子为装饰用，并无使用价值，考虑经济美观，亭子直径建议由直径6米缩小为4米。参与人员部门参与人员部门陈杭飞总经理傅俊玮副总经理、业务部熊安华设计部张建璜工程部张司桥设计部陈凌霞设计部设计确认记录ISO9001-QM7.3B/QR7.3d NO：202318-01工程名称确认阶段确认依据确认主持舟山市普陀山机场有限公司废水解决及回用工程施工图原始资料，评审意见等设计部确认内容：1、 设计输出与设计输入统一性。2、 设计输出是否执行或者解决了评审意见中提出的整改建议和意见。确认结论：1、 该施工图输出与原始资料基本统一。2、 该施工图对设计评审中提出的建议均作出了合理的整改措施。因此，该设计输出的施工图经总工程师签字后，可以交付施工。 签字：改善规定：参与人员部门参与人员部门陈杭飞总经理、总工傅俊玮副总经理、业务部张司桥设计部陈凌霞设计部熊安华设计部张建璜工程部设计验证记录ISO9001-QM7.3B/QR7.3e NO：202318-01工程名称验证阶段验证方式验证主持施工图校对、审核、审定设计部验证内容：验证结论：方案改善规定：参与人员部门参与人员部门设计变更告知单ISO9001-QM7.3B/QR7.3f NO：202318-01工程名称图纸编号变更编号原设计内容增长土建工程的安全系数调节池顶板厚度为80mm，机房顶板厚度为100mm。防水沙浆的配比及防水剂的类型未做标注。变更内容及因素评审意见 签字：更改后续措施签字：变更提出单位负责人意见核定单位基础数据收集单ISO9001-QM7.3B/QR7.3g NO：202318-01
