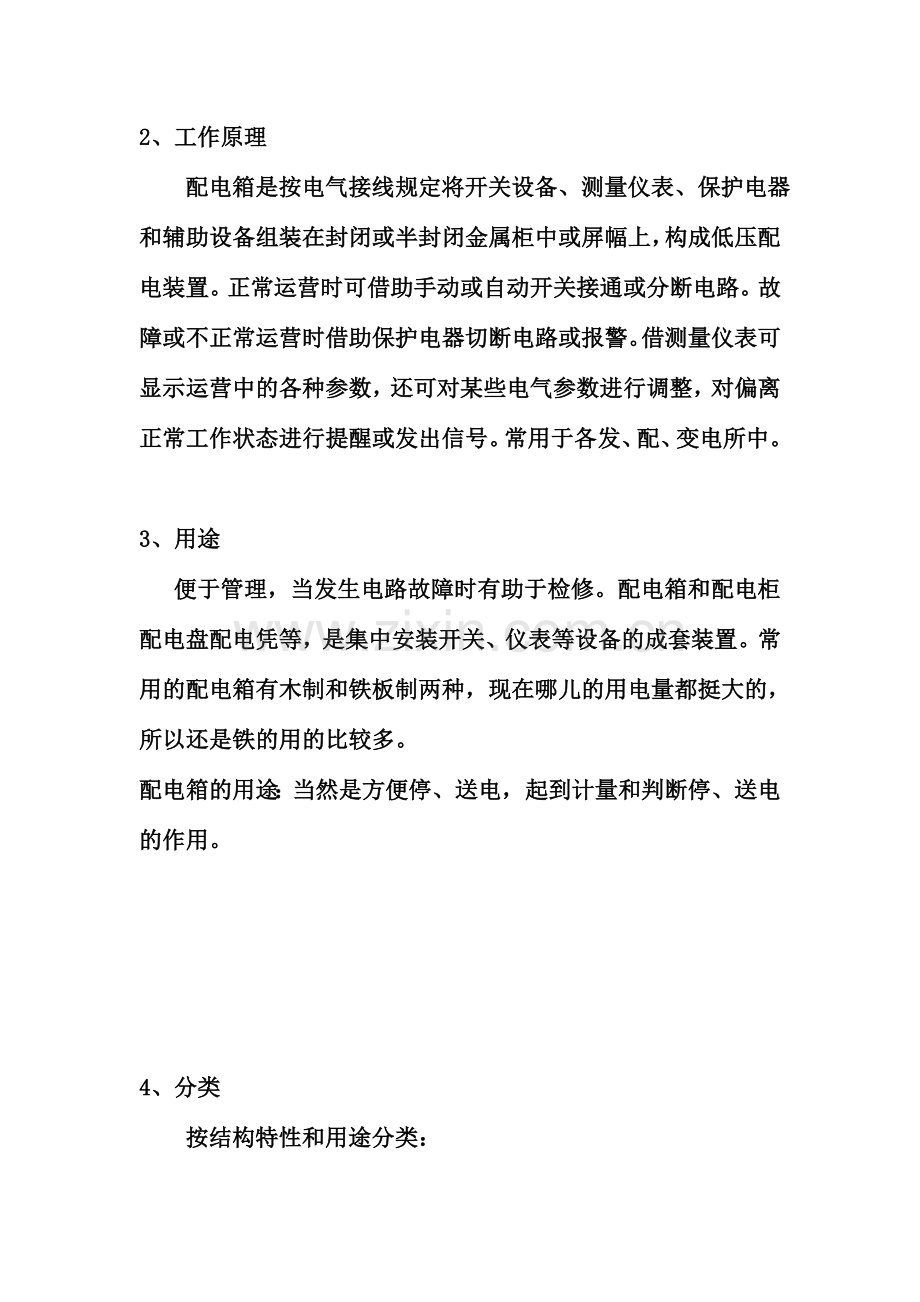

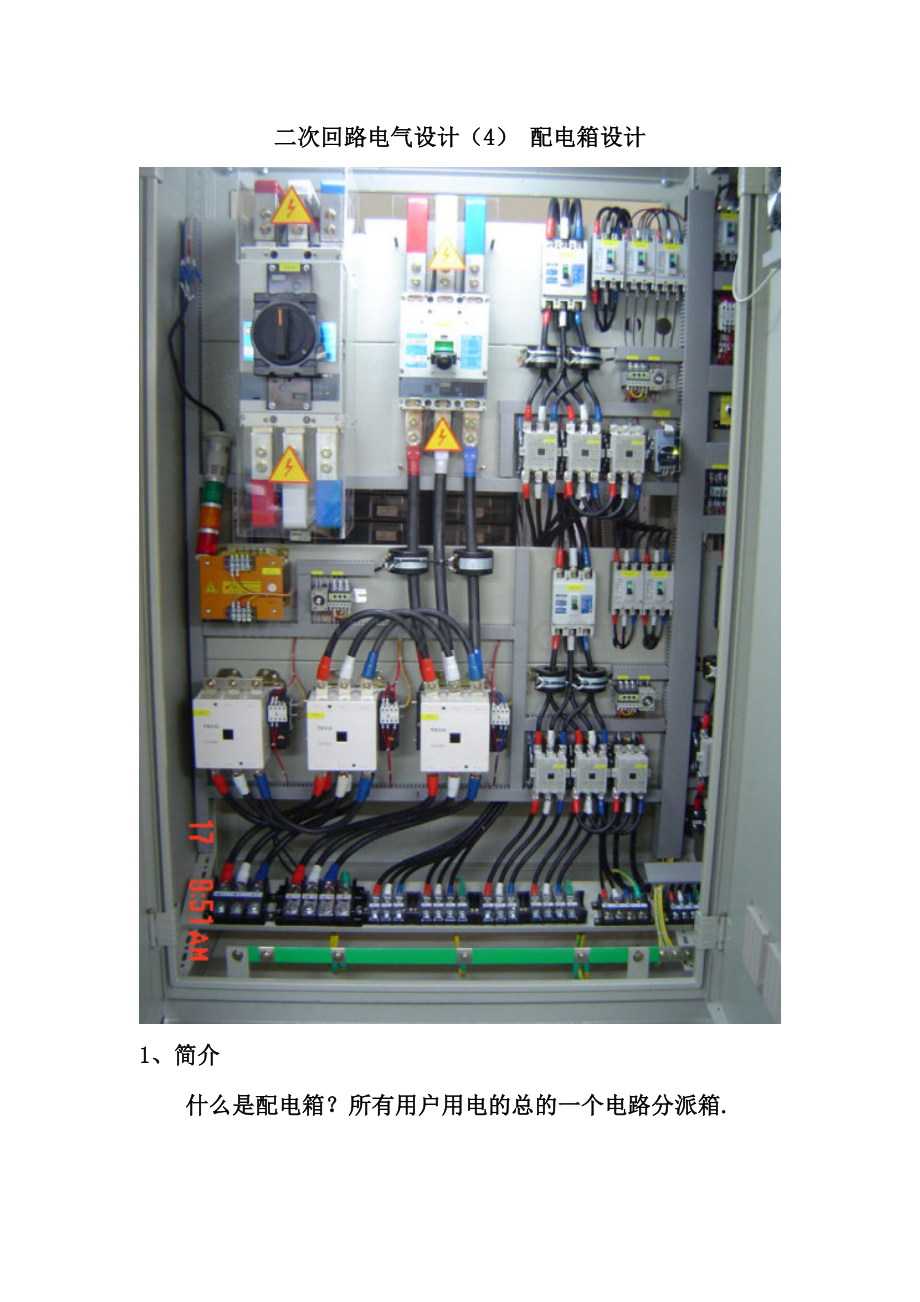

二次回路电气设计（4） 配电箱设计1、简介 什么是配电箱？所有用户用电的总的一个电路分派箱. 2、工作原理 配电箱是按电气接线规定将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运营时可借助手动或自动开关接通或分断电路。故障或不正常运营时借助保护电器切断电路或报警。借测量仪表可显示运营中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提醒或发出信号。常用于各发、配、变电所中。 3、用途 便于管理，当发生电路故障时有助于检修。配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。 4、分类 按结构特性和用途分类： （1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的启动式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性规定较低的工矿公司，作变电室集中供电用。 （2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。此外尚有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜重要用作工艺现场的配电装置。 （3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完毕某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们合用于规定供电可靠性较高的工矿公司、高层建筑，作为集中控制的配电中心。 （4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们重要作为工矿公司生产现场的配电装置。 5、专业术语知多少 （1）各类符号标注根据图纸配电箱系统图中标注NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱：NPX160是断电器的型号3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。WL1：指回路1。后面尚有回路2等。YJV:铜芯交联聚乙烯电缆。NHYJV:耐火铜芯交联聚乙烯电缆4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。SC80:指穿直径为80的焊接钢管（俗称黑铁管）。FC:指暗敷在地面内。 （2）命名规范C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：C65N为断电器型号C10/1P：断电器最大断路电流为10A，极数为一极。BV:铜芯聚氯乙烯绝缘电缆3*2.5：3根线芯截面面积4mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板内。 C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。 （3）各种敷设方式：AB-沿或跨梁（屋架）敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设。 （4）脱扣方式：MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力：分断能力分5个等级：F:36KAN:50KAH:70KAS:100KAL:150KA
