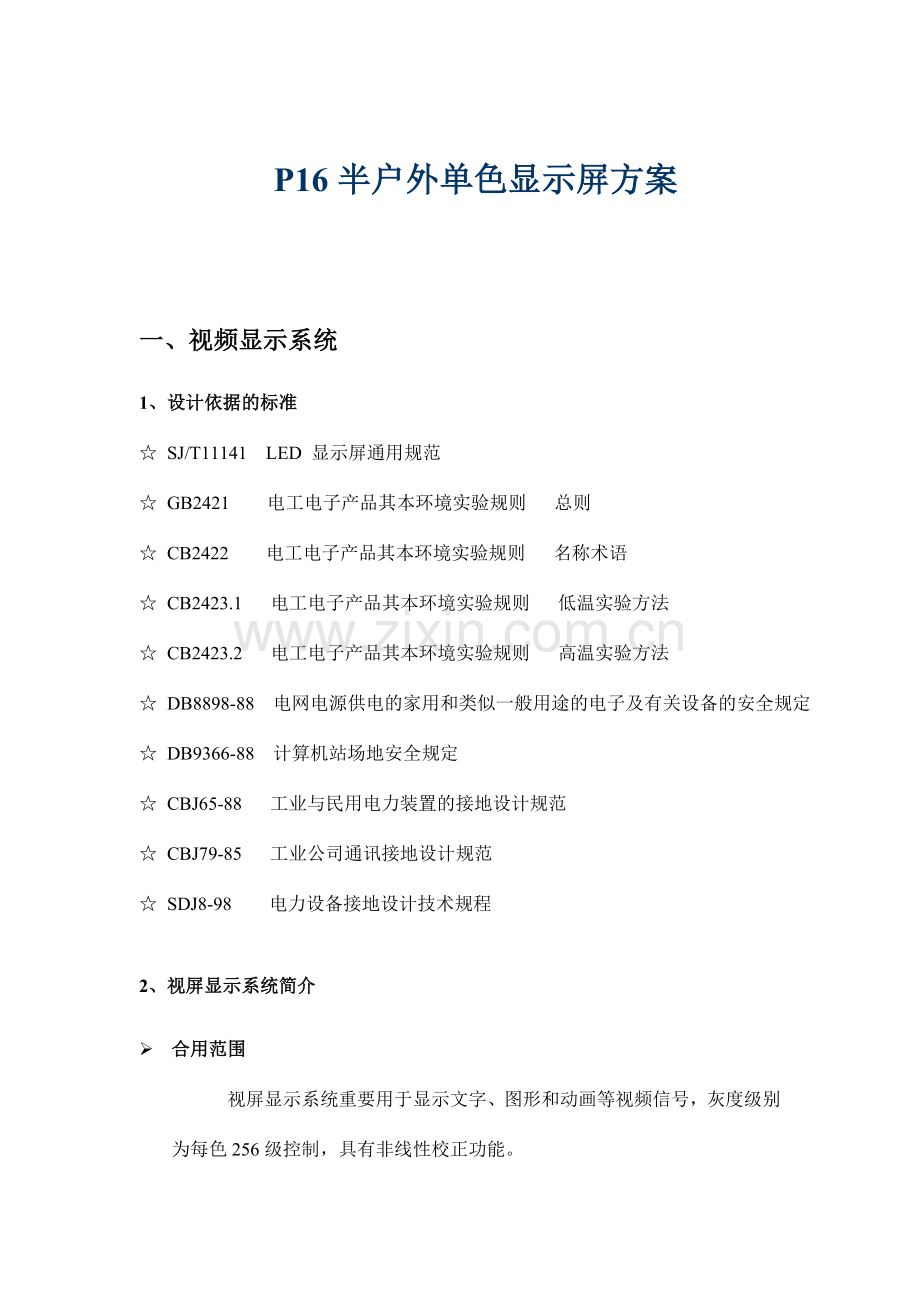

P16半户外单色显示屏方案

一、视频显示系统
1、设计依据的标准
☆ SJ/T11141 LED 显示屏通用规范
☆ GB2421 电工电子产品其本环境实验规则 总则
☆ CB2422 电工电子产品其本环境实验规则 名称术语
☆ CB2423.1 电工电子产品其本环境实验规则 低温实验方法
☆ CB2423.2 电工电子产品其本环境实验规则 高温实验方法
☆ DB8898-88 电网电源供电的家用和类似一般用途的电子及有关设备的安全规定
☆ DB9366-88 计算机站场地安全规定
☆ CBJ65-88 工业与民用电力装置的接地设计规范
☆ CBJ79-85 工业公司通讯接地设计规范
☆ SDJ8-98 电力设备接地设计技术规程

2、视屏显示系统简介
Ø 合用范围
视屏显示系统重要用于显示文字、图形和动画等视频信号，灰度级别为每色256级控制，具有非线性校正功能。
视屏显示系统可以应用与体育场馆、医院、场馆、车站、商场、宾馆等公共场地显示动态文字、图画及视屏。

Ø 视屏显示系统操控方式

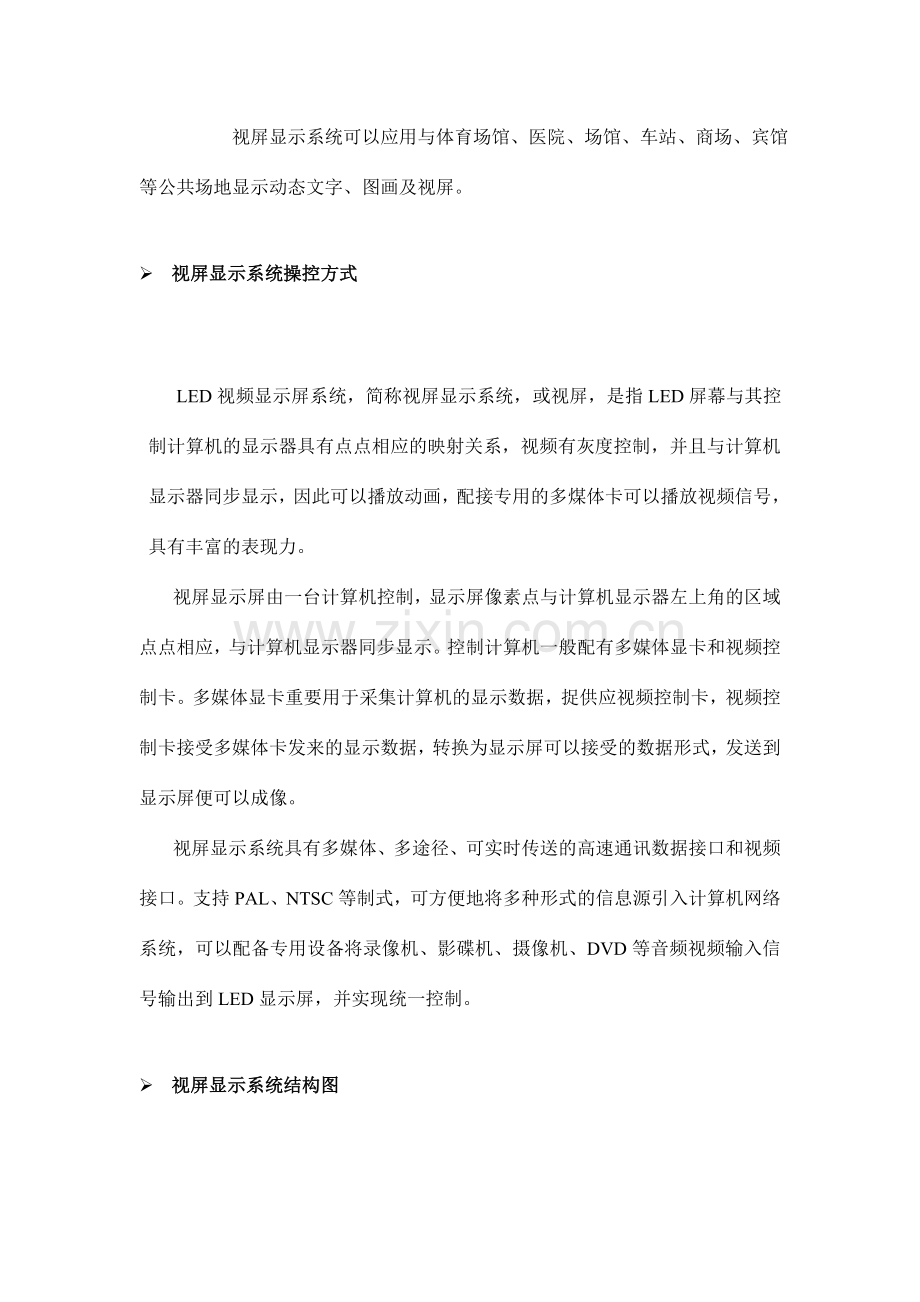

LED视频显示屏系统，简称视屏显示系统，或视屏，是指LED屏幕与其控制计算机的显示器具有点点相应的映射关系，视频有灰度控制，并且与计算机显示器同步显示，因此可以播放动画，配接专用的多煤体卡可以播放视频信号，具有丰富的表现力。
视屏显示屏由一台计算机控制，显示屏像素点与计算机显示器左上角的区域点点相应，与计算机显示器同步显示。控制计算机一般配有多媒体显卡和视频控制卡。多媒体显卡重要用于采集计算机的显示数据，捉供应视频控制卡，视频控制卡接受多媒体卡发来的显示数据，转换为显示屏可以接受的数据形式，发送到显示屏便可以成像。
视屏显示系统具有多媒体、多途径、可实时传送的高速通讯数据接口和视频接口。支持PAL、NTSC等制式，可方便地将多种形式的信息源引入计算机网络系统，可以配备专用设备将录像机、影碟机、摄像机、DVD等音频视频输入信号输出到LED显示屏，并实现统一控制。

Ø 视屏显示系统结构图
键 盘
鼠 标
VCD、DVD 标
计算机
操作软件
多煤体卡、视频卡
电视接受器VCD、DVD 标
视屏

Ø 视屏显示系统优点

A、256级灰度控制技术
色彩再现是通过三种基色的不同亮度组合而成的，每种颜色具有的亮度等级称为灰度级，色彩再现的精彩限度取决于三基色的灰度级数，灰度级越高，色彩再现越逼真。双基色或全彩色视屏显示系统可以几乎完美的再现自然界的色彩。

B、恒流驱动模式
视屏显示系统采用先进的恒流驱动方式，恒流驱动IC采用进口产品，对每块显示板可单独调节三基色的亮度，有效地避免了视屏显示系统的亮度不均衡现象。

C、同步显示技术
为了可以再现清楚的影像，视屏必须具有足够的换帧频率即刷新率，我公司彩先进的技术，刷新率可达成每秒72帧以上，达成和计算机显示器同步，避免了国内多数厂家采用的抽帧方法所导致的画面闪烁、晃眼、眩目等现象，可以达成极佳的视频播放效果。

Ø 软件说明
支持WINDOWS9X/ME/2023/XP/2023等操作系统。
软件操作简朴明了，一只鼠标、一个键盘即可完毕所有操作。
支持所有操作系统支持的字体、字型、大小。
支持TXT一般文本、PTF超文本和WORD文本。

支持BMP、JPG等图片文献。
文字、图形可以使用多种引入、引出、追加显示方式。
支持多种WINDOWS操作系统所支持的视频和动画文献。
可以支持表格显示、时间显示等规定（根据需要专门开发制作软件）

二、服务计划
我公司一直奉行“顾客至上，质量第一”的经营方针，视产品质量如同生命。为了使客户对产品买的放心，用的称心，我们对客户提供一系列的服务项目：
² 售前技术服务
² 操作人员培训服务
² 售后维护服务
1、售前技术服务
售前服务的重要目的是协助客户做好工程规划和系统需求分析，使得我们的产品可以最大限度的满足用户的需要，同时也使客户的投资发挥出最大的综合效益。
2、培训服务
培训服务的重要目的是解决顾客对产品的操作使用问题。因此，我公司准备给用户提供以下有针对性的培训课程：
² 中文WINDOWS界面的操作
² LED显示屏的基本工作原理与常见故障解决
² 显示屏软件的操作与维护
² 各种设备的操作方法与安全注意事项

培训可以分阶段进行，也可集中进行。希望用户单位可以选派有一定相关基础知识的人员参与，以保证培训效果。人数和地点可以协商。
3、售后服务
公司对每一项工程都建立了完整的工程档案，拥有一支技术过硬的工程队伍，并配备专业维修人员。
在保修期内，所有设备维护提供7×24小时上门服务，做到故障及时解决。保证用户买的放心，用的称心。系统除LED显示屏的控制板卡使用了部分专用芯片外，其他设备及材料均选用常用的标准化产品，便于采购，对于专用的板卡等不易采购的设备及材料，我们将准备充足的器件设备，保障维修材料的供应。
我们对已交付使用的系统或单项产品均提供免费壹年的保修服务和终身维护服务。在免费保修期间，一切由于元器件质量因素或生产安装工艺因素引发的故障均获得无条件的免费维护，但违反规程或某些不可抗拒的外部因素（如供电参数超标，雷击等）导致的故障不在免保之列，但只收取工本费，我公司将对所有用户定期巡查，上门清理LED显示屏设备的走线、清洁等保养服务。
三、半户外P16单色显示屏方案设计
1、）
（1）、物理参数

（2）、光电参数
序号
项目内容
技术参数
1
像素形状
单点
2
点间距
16mm
3
模组外形
256*128
4
像素组成
2红
5
像素密度
3906像素/m2
6
红灯参数
波长
625nm~630nm
视角
100°~110°
亮度
450mcd~550mcd
7
绿灯参数
波长
515nm~520nm
视角
100°~110°
亮度
800mcd~1200mcd
8
蓝灯参数
波长
470nm~475nm
视角
100°~110°
亮度
280mcd~380mcd

（2）、技术参数:
附件：屏体参数指标
1
芯片组成
2R
序号
项目
参数
1
像素构成(发光二极管)
单色：2R （Ф5灯，546/504外形）
2
箱体模块排列
16点 × 8点
3
箱体尺寸
1024mm×7680mm×90mm（长×宽×厚）
4
单个箱体模块数量
30个模块（3906点）
5
模块尺寸
256mm×128mm
6
模块像素
16×8点
7
像素密度
3906点/m²
8
像素点间距
16mm
10
显示屏最佳视角
水平：110°垂直：45°
11
显示屏最佳视距
8~200m
12
驱动方式
595 1/4扫描
13
控制方式
视频同步、异步都可以
14
通讯距离
可达120米（超五类通讯控制无中继）
15
平均功耗、最大功耗
150W/ m²---200W/ m²
16
整屏连续工作时间
≥64小时
17
工作环境温度
-25℃～+60℃
18
工作环境湿度
10%—95%RH
19
亮度均匀性
像素光强，模块亮度均匀

软件接口
WINDOWSNT/WINDOWS2023

绝缘电阻
100MΩ

抗电强度
50HZ过1500V（交流有效值）1分钟情况下不击穿

使用寿命
≥1000,000小时

平均无端障时间
≥10,000小时

2、LED显示屏报价单
项目名称
规格型号
面积（平方）
产地/品牌
单价
合计
单色显示屏
P16
1
深圳
2023元/ m2
万

（2）、控制系统设备
项目名称
规格型号
数量
产地/品牌
单价
合计
控制计算机

1台
深圳
自配

控制系统
单双色控制系统
1套
深圳
另算

开关电源
DC5V200W
台
深圳
包含
万
数据线
屏内数据线

送

（3）、软件
项目名称
规格型号
数量
产地/品牌
单价
合计
控制软件
版
1套
深圳
送

播放软件
版
1套
深圳
送

Windows98\
Windows2023
简体中文

美国Microsoft
送
随机安装

（4）、外装修
项目名称
规格型号
单价
合计
钢架
用户可以制作

外支架
根据现场情况由用户制作

注：外支架由用户制作，本公司提供结构图等技术支持。

（5）、调试价格
项目名称
说明
合计
安装、调试及差旅费
根据实际情况另计
万

总工程合计
合计
万
以上报价合计：￥：
注：开普通发标另加8%的税金。
3、工期及售后服务
（1）、显示屏的工期为收到预付款后20天（深圳发货，不含现场安装）；
（2）、付款方式：协议签订生效后预付50%的工程款，显示屏在工厂制作完毕后，验收合格合格付清50%的余款。
（3）、保修期限2年，4年维护。
