南水北调中线一期工程总干渠黄河北——羑河北段工程
辉县段第三施工标项目划分

一. 工程项目划分依据
（一）《南水北调中线一期工程渠道工程施工质量评估验收标准（试行）》（NSBD7—2023）；
（二）《渠道混凝土衬砌机械化施工质量评估验收标准（试行）》（NSBD8—2023）；
（三）《南水北调工程外观质量评估标准（试行）》（NSBD11—2023）；
（四）《水利水电工程施工质量检查与评估规程》（SL176—2023）；
（五）《水利水电基本建设工程单元工程质量等级评估标准（试行）》 (SDJ249-88)；
（六）《公路工程质量检查评估标准》（JTGF80/1—2023）；
（七）《建筑安装工程质量检查评估统一标准》（GB50300-2023）；
（八）南水北调中线一期工程总干渠黄河北—羑河北段辉县段第三施工标段施工图纸设计；
（九）参考南水北调中线建管局的有关规定。
二、单位工程划分
（一）划分原则
渠道、午峪河左岸排水倒虹吸、早生河左岸排水倒虹吸分别划为一个单位工程。每座桥划分为一个单位工程。
（二）单位工程划分
本标段共划分为10个单位工程
1.渠道〔含3座小倒虹吸（东杏园沟左岸排水倒虹吸、老郭沟左岸排水倒虹吸、水头沟左岸排水倒虹吸）和1座渡槽（梁家园沟左岸排水渡槽）〕为一个单位工程，且为重要单位工程 ；
2.午峪河左岸排水倒虹吸、早生河左岸排水倒虹吸分别为一个单位工程，且均为重要单位工程 ；
3.每座桥为一个单位工程（谷庄公路桥、焦泉西北公路桥、早生公路桥、焦泉营生产桥、振国村北生产桥、早生西北生产桥、早生东生产桥）。
三、分部工程划分
（一）分部工程划分原则
（1）分部工程按功能及段落进行划分；
（2）每个单位工程的分部工程数目不少于5个。

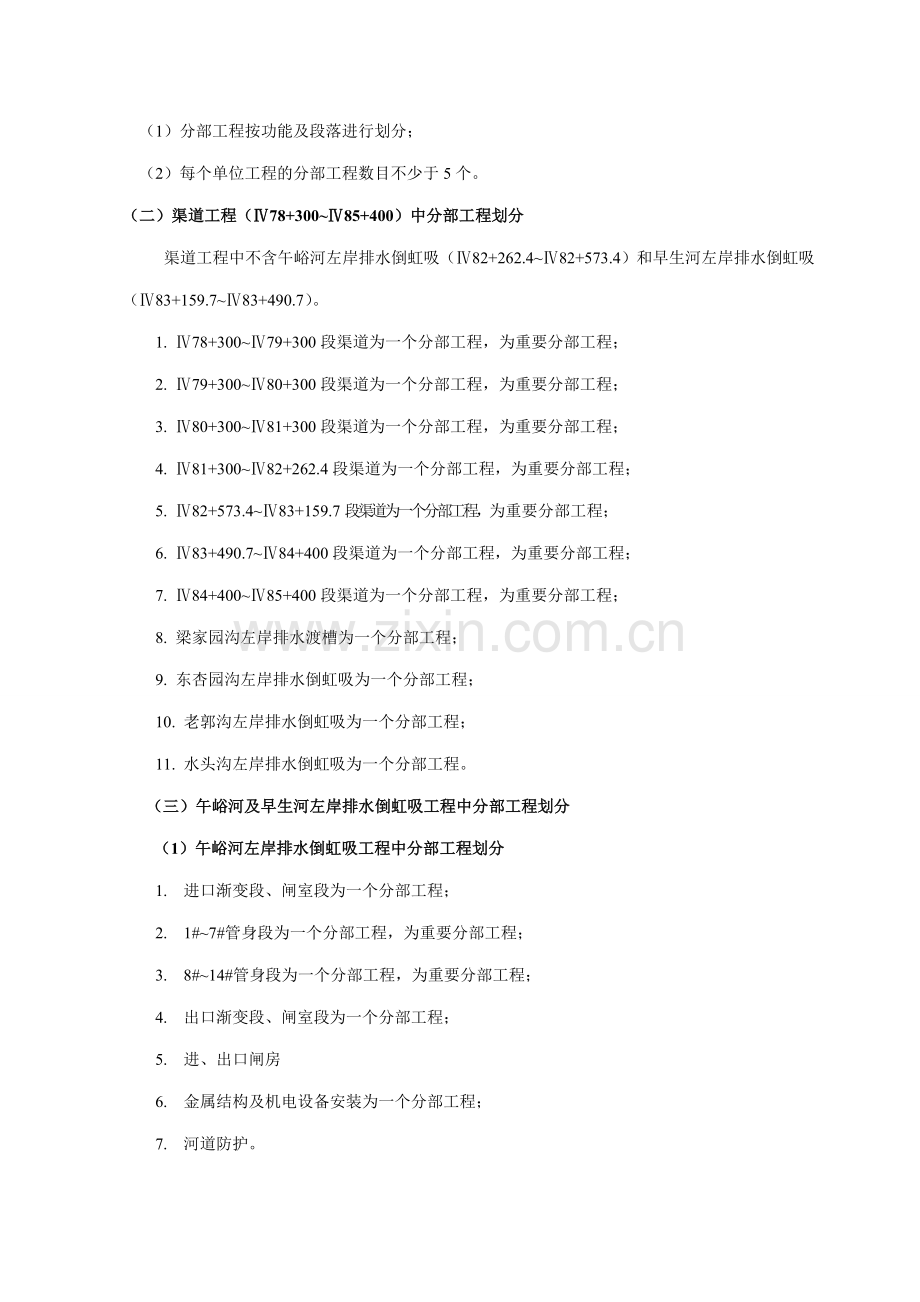

（二）渠道工程（Ⅳ78+300~Ⅳ85+400）中分部工程划分
渠道工程中不含午峪河左岸排水倒虹吸（Ⅳ82+262.4~Ⅳ82+573.4）和早生河左岸排水倒虹吸（Ⅳ83+159.7~Ⅳ83+490.7）。
1. Ⅳ78+300~Ⅳ79+300段渠道为一个分部工程，为重要分部工程；
2. Ⅳ79+300~Ⅳ80+300段渠道为一个分部工程，为重要分部工程；
3. Ⅳ80+300~Ⅳ81+300段渠道为一个分部工程，为重要分部工程；
4. Ⅳ81+300~Ⅳ82+262.4段渠道为一个分部工程，为重要分部工程；
5. Ⅳ82+573.4~Ⅳ83+159.7段渠道为一个分部工程，为重要分部工程；
6. Ⅳ83+490.7~Ⅳ84+400段渠道为一个分部工程，为重要分部工程；
7. Ⅳ84+400~Ⅳ85+400段渠道为一个分部工程，为重要分部工程；
8. 梁家园沟左岸排水渡槽为一个分部工程；
9. 东杏园沟左岸排水倒虹吸为一个分部工程；
10. 老郭沟左岸排水倒虹吸为一个分部工程；
11. 水头沟左岸排水倒虹吸为一个分部工程。
（三）午峪河及早生河左岸排水倒虹吸工程中分部工程划分
（1）午峪河左岸排水倒虹吸工程中分部工程划分
1. 进口渐变段、闸室段为一个分部工程；
2. 1#~7#管身段为一个分部工程，为重要分部工程；
3. 8#~14#管身段为一个分部工程，为重要分部工程；
4. 出口渐变段、闸室段为一个分部工程；
5. 进、出口闸房
6. 金属结构及机电设备安装为一个分部工程；
7. 河道防护。
（2）早生河左岸排水倒虹吸分部工程划分
1. 进口渐变段、闸室段为一个分部工程；
2. 1#~7#管身段为一个分部工程，为重要分部工程；
3. 8#~14#管身段为一个分部工程，为重要分部工程；
4. 出口渐变段、闸室段为一个分部工程；
5. 进、出口闸房
6. 金属结构及机电设备安装为一个分部工程；
7. 河道防护。
（四）桥梁单位工程中分部工程划分
（1）谷庄公路桥 （共划分6个分部工程）
1. 基础及下部构造为一个分部工程；
2. 上部构造预制和安装为一个分部工程；
3. 上部构造现场浇筑为一个分部工程；
4. 总体、桥面系和附属工程为一个分部工程；
5. 引道工程为一个分部工程；
6. 防护工程为一个分部工程。
（2）焦泉西北公路桥（共划分6个分部工程）
1. 基础及下部构造为一个分部工程；
2. 上部构造预制和安装为一个分部工程；
3. 上部构造现场浇筑为一个分部工程；
4. 总体、桥面系和附属工程为一个分部工程；
5. 引道工程为一个分部工程；
6． 防护工程为一个分部工程。
（3）早生公路桥（共划分6个分部工程）
1. 基础及下部构造为一个分部工程；
2. 上部构造预制和安装为一个分部工程；
3. 上部构造现场浇筑为一个分部工程；
4. 总体、桥面系和附属工程为一个分部工程；
5. 引道工程为一个分部工程；
6. 防护工程为一个分部工程。
（4）焦泉营生产桥（共划分5个分部工程）
1. 基础及下部构造为一个分部工程；
2. 上部构造为一个分部工程；
3. 总体、桥面系和附属工程为一个分部工程；
4. 引道工程为一个分部工程；
5. 防护工程为一个分部工程。
（5）振国村北生产桥（共划分5个分部工程）
1. 基础及下部构造为一个分部工程；
2. 上部构造为一个分部工程；
3. 总体、桥面系和附属工程为一个分部工程；
4. 引道工程为一个分部工程；
5. 防护工程为一个分部工程。
（6）早生西北生产桥（共划分5个分部工程）
1. 基础及下部构造为一个分部工程；
2. 上部构造为一个分部工程；
3. 总体、桥面系和附属工程为一个分部工程；
4. 引道工程为一个分部工程；
5. 防护工程为一个分部工程。
（7）早生东生产桥（共划分5个分部工程）
1. 基础及下部构造为一个分部工程；
2. 上部构造为一个分部工程；
3. 总体、桥面系和附属工程为一个分部工程；
4. 引道工程为一个分部工程；
5. 防护工程为一个分部工程。
四、单元工程划分原则
（一）渠道工程单元工程划分原则
1、渠道分部工程
（1）渠道基础解决：按基础的解决方案的不同进行划分，每种解决方案按施工验收长度100m为1个单元工程。其中强、重夯按照施工验收长度200m，分左、右各为一个单元工程。
（2）土石方开挖：按施工验收长度100m为1个单元工程；
（3）土方填筑：按施工验收长度100m，分左、右渠堤、渠底各为1个单元工程；其中高填方（大于等于5m）及粘土换填段工程为重要单元工程；
（4）渠床整理：按段、部位（左、底、右）划分，每100m渠长为3个单元工程，为重要隐蔽单元工程；
（5）砂砾石垫层铺设：按段、部位（左、底、右）划分，每100m渠长为3个单元工程；
（6）土工膜铺设：按段、部位（左、底、右）划分，每100m渠长为3个单元工程，为重要单元工程；
（7）聚苯乙烯保温板：按段、部位（左、右）划分，每100m渠长为2个单元工程，为重要单元工程；
（8）衬砌混凝土：按段、部位（左、底、右）划分，每100m渠长为3个单元工程，为重要单元工程；
（9）衬砌混凝土板外观质量：以渠道施工验收长度100m全断面为1个单元工程，为重要单元工程；
（10）衬砌混凝土板伸缩缝施工：按施工验收长度500m全断面为1个单元工程；
（11）渠基排水：按施工验收长度每100m为1个单元工程；
（12）浆砌块石：按施工验收长度，每100m为1个单元工程；
（13）防护（洪）堤填筑：按施工验收长度500m为1个单元工程；
（14）防护（洪）堤土工布铺设：按施工验收长度100m为2个单元工程；
（15）隔离网带：按施工验收长度1000m为1个单元工程；
（16）草皮护坡：按施工验收长度500m为1个单元工程；
（17）防护林：按施工验收长度1000m为1个单元工程。
（18）混凝土框格防护：按施工验收长度，每500m为1个单元工程；
（19）封顶板铺筑、路缘石（警示柱）埋设：按施工验收长度1000m为1个单元工程。
（20）沥青路面铺设：按施工验收长度200m为2个单元工程；
（21）截水沟雷诺护垫：按施工验收长度1000m为1个单元工程；
（22）雷诺护垫（防护（洪）堤）：每1000m渠长为1个单元工程；
（23）格宾墙（防护（洪）堤）：每1000m渠长为1个单元工程。
2、老郭沟左岸排水倒虹吸分部工程
⑴土石方开挖：按施工验收段为一个单元工程，为重要隐蔽单元工程；
⑵基础解决（CFG桩）：划分为1个单元；
⑶混凝土挡土墙：按设计分缝分仓，每仓为一个单元工程；
⑷垫层混凝土：按施工验收段为一个单元工程；
⑸混凝土管身：按设计分缝分仓，每仓为一个单元工程，为重要单元工程；
⑹进、出口混凝土护底、护坡：按设计分缝分仓，每仓为一个单元工程；
⑺土方回填：进、出口段、管身段左右侧各为1个单元工程；
⑻浆砌石/干砌石/抛石护坡、护底：按设计分缝分仓，每仓为一个单元工程；
⑼粗砂垫层：按施工验收段为一个单元工程。
3、水头沟左岸排水倒虹吸分部工程
⑴土石方开挖：按施工验收段为一个单元工程，为重要隐蔽单元工程；
⑵混凝土垫层：按施工验收段为一个单元工程；
⑶混凝土挡土墙：按设计分缝分仓，每仓为一个单元工程；
⑷混凝土护底、护坡：按设计分缝分仓，每仓为一个单元工程；
⑸混凝土管身：按设计分缝分仓，每仓为一个单元工程，为重要单元工程；
⑹土石方回填：进、出口段、管身段左右侧各为1个单元工程；
⑺粗砂垫层：按施工验收段为一个单元工程；
⑻浆砌石/干砌石/抛石护坡、护底：按设计分缝分仓，每仓为一个单元工程。
4、东杏园沟左岸排水倒虹吸分部工程
⑴土石方开挖：按施工验收段为一个单元工程，为重要隐蔽单元工程；
⑵基础解决（水泥土）：按施工段划分为二个单元；
⑶混凝土挡土墙：按设计分缝分仓，每仓为一个单元工程；
⑷垫层混凝土：按施工验收段为一个单元工程；
⑸混凝土管身：按设计分缝分仓，每仓为一个单元工程，为重要单元工程；
⑹进、出口混凝土护底、护坡：按设计分缝分仓，每仓为一个单元工程；
⑺土方回填：进、出口段、管身段左右侧各为1个单元工程；
⑻浆砌石/干砌石/抛石护坡、护底：按设计分缝分仓，每仓为一个单元工程；
⑼粗砂垫层：按施工验收段为一个单元工程。
4、梁家园沟左岸排水渡槽
（1）土方开挖：按施工验收段为一个单元，为重要的隐蔽工程；
（2）浆砌石护坡、护底：按施工验收段为一个单元；
（3）混凝土护底：以每个仓号为一个单元；
（4）混凝土挡墙：以每个仓号为一个单元；
（5）混凝土涵洞：以每个仓号为一个单元；
（6）混凝土落地槽：以每个仓号为一个单元；
（7）混凝土垫层：以每个验收段为一个单元；
（8）水泥土换填：以每个部位为一个单元；
（9）土方回填：按施工验收段为一个单元，为重要的隐蔽工程。
（10）混凝土扩大基础：以每个仓号为一个单元；
（11）混凝土薄壁墩：以每个仓号为一个单元；
（12）混凝土墩帽：以每个仓号为一个单元；
（13）混凝土槽身：以每个仓号为一个单元；
（14）干砌石、抛石护底：按施工验收段为一个单元；
（15）粗砂垫层：按施工部位为一个单元；
（16）碎石垫层：按施工部位为一个单元；
（17）混凝土栏杆（预制）：为一个单元；
（18）混凝土桥板（预制）：为一个单元；
（19）混凝土桥面铺装：左、右门库盖板及闸室各为一个单元。
（二）午峪河左岸排水倒虹吸单元工程划分原则
1、进口段分部工程
（1）土石方开挖：按施工验收段划分单元工程，为重要隐蔽单元工程；
（2）基础解决：进、出口各为一个单元工程。
（3）混凝土垫层：每验收段为1个单元工程；
（4）混凝土挡土墙、护底：以每仓号为1个单元工程；
（5）浆砌石护坡：按设计分缝为1个单元工程；
（6）土方回填：左、右侧各为1个单元工程；
（7）闸室底板：以每仓号为1个单元工程；
（8）闸墩：以每个为1个单元工程；
（9）混凝土排架：以每个排架为1个单元工程；
（10）混凝土检修桥：以每孔为1个单元工程；
（11）混凝土交通桥板：为1个单元工程；
（12）混凝土桥面铺装层：为1个单元工程；
（13）混凝土工作桥：以每孔为1个单元工程；
（14）混凝土门库底板：左、右为1个单元工程；
（15）混凝土门库侧墙：左、右侧为1个单元工程；
（16）混凝土门库盖板：左、右侧各为1个单元工程；
（17）楼梯混凝土浇筑：左右侧各为1个单元工程；
（18）栏杆安装：为1个单元工程。
2. 1#~7#管身段分部工程
⑴土石方开挖：按施工验收段为一个单元工程，为重要隐蔽单元工程；
⑵混凝土垫层：按施工验收段为一个单元工程；
⑶管身混凝土：每浇筑仓号为1个单元工程，为重要单元工程；
⑷土方回填：左、右侧回填各为1个单元工程。
3. 8#~14#管身段分部工程
⑴土石方开挖：按施工验收段为一个单元工程，为重要隐蔽单元工程；
⑵混凝土垫层：按施工验收段为一个单元工程；
⑶管身混凝土：每浇筑仓号为1个单元工程，为重要单元工程；
⑷土方回填：左、右侧回填各为1个单元工程。
4. 出口段分部工程
（1）土石方开挖：按施工验收段划分单元工程，为重要隐蔽单元工程；
（2）基础解决：进、出口各为一个单元工程。
（3）混凝土垫层：每验收段为1个单元工程；
（4）混凝土挡土墙、护底：以每仓号为1个单元工程；
（5）浆砌石护坡：按设计分缝为1个单元工程；
（6）土方回填：左、右侧各为1个单元工程；
（7）闸室底板：以每仓号为1个单元工程；
（8）闸墩：以每个为1个单元工程；
（9）混凝土排架：以每个排架为1个单元工程；
（10）混凝土检修桥：以每孔为1个单元工程；
（11）混凝土交通桥板：为1个单元工程；
（12）混凝土桥面铺装层：为1个单元工程；
（13）混凝土工作桥：以每孔为1个单元工程；
（14）混凝土门库底板：左、右为1个单元工程；
（15）混凝土门库侧墙：左、右侧为1个单元工程；
（16）混凝土门库盖板：左、右侧各为1个单元工程；
（17）楼梯混凝土浇筑：左右侧各为1个单元工程；
（18）栏杆安装：为1个单元工程。
5. 进、出口闸房
（1）闸房混凝土结构：进、出口各一个单元工程；
（2）闸房砌体结构：进、出口各一个单元工程；
（3）闸房地面：进、出口各一个单元工程；
（4）闸房抹灰：进、出口各一个单元工程；
（5）闸房门窗：进、出口各一个单元工程；
（6）闸房屋面防水：进、出口各一个单元工程。
6. 金属结构及机电设备安装分部工程
（1）弧形闸门埋件安装：每孔闸门为一个单元工程，为关键部位单元工程；
（2）闸门门体安装：每孔闸门为一个单元工程，为关键部位单元工程；
（3）检修闸门埋件安装：每孔闸门为一个单元工程，为关键部位单元工程；
（4）检修闸门门体安装：每孔闸门为一个单元工程，为关键部位单元工程；
（5）工作闸门启闭机安装：每孔闸门为一个单元工程，为关键部位单元工程；
（6）检修闸门卷扬机安装：每孔闸门为一个单元工程，为关键部位单元工程；
（7）配电箱及电器安装：进、出口段各为1个；
（8）氧化锌避雷器安装：进、出口段各为1个；
（9）电气照明装置安装：进、出口段各为1个；
（10）电缆线路安装：进、出口段各为1个。
7.河道防护
（1）土石方开挖：为1个单元工程；
（2）土方回填：进、出口段左、右侧各为1个；
（3）混凝土框格防护：进、出口段左、右侧各为1个；
（4）碎石垫层：进、出口段左、右侧各为1个；
（5）浆砌块石：进、出口段各为4个；
（6）草皮护坡：进、出口段左、右侧各为1个。
（三）早生河左岸排水倒虹吸单元工程划分
1、进口段分部工程
（1）土石方开挖：按施工验收段划分单元工程，为重要隐蔽单元工程；
（2）基础解决：进、出口各为一个单元工程。
（3）混凝土垫层：每验收段为1个单元工程；
（4）混凝土挡土墙、护底：以每仓号为1个单元工程；
（5）浆砌石护坡：按设计分缝为1个单元工程；
（6）土方回填：左、右侧各为1个单元工程；
（7）闸室底板：以每仓号为1个单元工程；
（8）闸墩：以每个为1个单元工程；
（9）混凝土排架：以每个排架为1个单元工程；
（10）混凝土检修桥：以每孔为1个单元工程；
（11）混凝土交通桥板：为1个单元工程；
（12）混凝土桥面铺装层：为1个单元工程；
（13）混凝土工作桥：以每孔为1个单元工程；
（14）混凝土门库底板：左、右为1个单元工程；
（15）混凝土门库侧墙：左、右侧为1个单元工程；
（16）混凝土门库盖板：左、右侧各为1个单元工程；
（17）楼梯混凝土浇筑：左右侧各为1个单元工程；
（18）栏杆安装：为1个单元工程。
2. 1#~7#管身段分部工程
⑴土石方开挖：按施工验收段为一个单元工程，为重要隐蔽单元工程；
⑵混凝土垫层：按施工验收段为一个单元工程；
⑶管身混凝土：每浇筑仓号为1个单元工程，为重要单元工程；
⑷土方回填：左、右侧回填各为1个单元工程。
3. 8#~14#管身段分部工程
⑴土石方开挖：按施工验收段为一个单元工程，为重要隐蔽单元工程；
⑵混凝土垫层：按施工验收段为一个单元工程；
⑶管身混凝土：每浇筑仓号为1个单元工程，为重要单元工程；
⑷土方回填：左、右侧回填各为1个单元工程。
4. 出口段分部工程
（1）土石方开挖：按施工验收段划分单元工程，为重要隐蔽单元工程；
（2）基础解决：进、出口各为一个单元工程。
（3）混凝土垫层：每验收段为1个单元工程；
（4）混凝土挡土墙、护底：以每仓号为1个单元工程；
（5）浆砌石护坡：按设计分缝为1个单元工程；
（6）土方回填：左、右侧各为1个单元工程；
（7）闸室底板：以每仓号为1个单元工程；
（8）闸墩：以每个为1个单元工程；
（9）混凝土排架：以每个排架为1个单元工程；
（10）混凝土检修桥：以每孔为1个单元工程；
（11）混凝土交通桥板：为1个单元工程；
（12）混凝土桥面铺装层：为1个单元工程；
（13）混凝土工作桥：以每孔为1个单元工程；
（14）混凝土门库底板：左、右为1个单元工程；
（15）混凝土门库侧墙：左、右侧为1个单元工程；
（16）混凝土门库盖板：左、右侧各为1个单元工程；
（17）楼梯混凝土浇筑：左右侧各为1个单元工程；
（18）栏杆安装：为1个单元工程。
5. 进、出口闸房
（1）闸房混凝土结构：进、出口各一个单元工程；
（2）闸房砌体结构：进、出口各一个单元工程；
（3）闸房地面：进、出口各一个单元工程；
（4）闸房抹灰：进、出口各一个单元工程；
（5）闸房门窗：进、出口各一个单元工程；
（6）闸房屋面防水：进、出口各一个单元工程。
6. 金属结构及机电设备安装分部工程
（1）弧形闸门埋件安装：每孔闸门为一个单元工程，为关键部位单元工程；
（2）闸门门体安装：每孔闸门为一个单元工程，为关键部位单元工程；
（3）检修闸门埋件安装：每孔闸门为一个单元工程，为关键部位单元工程；
（4）检修闸门门体安装：每孔闸门为一个单元工程，为关键部位单元工程；
（5）工作闸门启闭机安装：每孔闸门为一个单元工程，为关键部位单元工程；
（6）检修闸门卷扬机安装：每孔闸门为一个单元工程，为关键部位单元工程；
（7）配电箱及电器安装：进、出口段各为1个；
（8）氧化锌避雷器安装：进、出口段各为1个；
（9）电气照明装置安装：进、出口段各为1个；
（10）电缆线路安装：进、出口段各为1个。
7.河道防护
（1）土石方开挖：为1个单元工程；
（2）土方回填：进、出口段左、右侧各为1个；
（3）混凝土框格防护：进、出口段左、右侧各为1个；
（4）碎石垫层：进、出口段左、右侧各为1个；
（5）浆砌块石：进、出口段各为4个；
（6）草皮护坡：进、出口段左、右侧各为1个。
（四）桥梁工程分项工程划分原则
1、基础及下部构造
（1）钻孔灌注桩：每根桩一个分项工程；
（2）钻孔灌注桩钢筋加工及安装：每根桩一个分项工程；
（3）系梁：每根一个分项工程；
（4）系梁钢筋加工及安装：每根一个分项工程；
（5）墩柱：每根一个分项工程；
（6）墩柱钢筋加工及安装：每根一个分项工程；
（7）盖梁：每个盖梁一个分项工程；
（8）盖梁钢筋加工及安装：每个盖梁一个分项工程；
（9）支座垫石：全桥一个分项工程；
（10）支座垫石钢筋加工及安装：全桥一个分项工程；
（11）挡块：全桥一个分项工程；
（12）挡块钢筋加工及安装：全桥一个分项工程；
（13）耳背墙：每个桥台一个分项工程；
（14）耳背墙钢筋加工及安装：每个桥台一个分项工程；
2、上部构造预制和安装
（1）预制梁：每榀梁一个分项工程；
（2）预制梁钢筋加工及安装：每榀梁一个分项工程；
（3）预制梁安装：每跨一个分项工程；
（4）钢丝、钢绞线后张法：每榀梁一个分项工程。
3、上部构造现场浇筑
4、总体、桥面系和附属工程
（1）桥梁总体：全桥为一个分项工程；
（2）桥面铺装层浇筑：每根桩一个分项工程；
（3）桥面铺装层钢筋加工及安装：全桥为一个分项工程；
（4）桥面防水层施工：全桥为一个分项工程；
（5）桥头搭板：左右各为一个分项工程；
（6）搭板预制钢筋加工及安装：左右各为一个分项工程；
（7）伸缩缝安装：全桥为一个分项工程；
（8）混凝土防撞护栏浇筑：全桥为一个分项工程；
（9）混凝土防撞护栏预制钢筋加工及安装：全桥为一个分项工程。；
5、引道工程
（1）路基土石方填筑：左右各一个分项工程；
（2）护栏：全桥一个分项工程；
（3）沥青混凝土路面：全桥一个分项工程；
（4）沥青路面：全桥一个分项工程。
6、防护工程
（1）护坡浆砌石砌筑：每个桥台左右各一个分项工程。
五、编码方法
1、编码形式
编码形式：施工标段码/单位工程码/分部工程码/单元工程码。
2、施工标段编码的拟定
各施工标段具有唯一的辨认码，本标段的标段编码为ZG5.5/S3。
3、单位工程码的拟定
按照本标段的单位工程数量，依次编为01、02，…。
4、分部工程码的拟定
按照单位工程划分后的分部工程数量，依次编为01、02，…。
5、单元工程码的拟定
按照分部工程划分后的单元工程数量，依次编为001、002，…。
6、编码举例
例如：编码ZG5.5/S3/02/06/009，黑体字部分编码由中线建管局统一规定，其中ZG5.5代表辉县段，S3代表三标，02代表三标第2个单位工程，06代表该单位工程的第6个分部工程，009代表该分部工程的第9个单元工程。
六、项目划分详见附表

南水北调中线一期工程总干渠黄河北～羑河北段工程辉县三标项目划分表
工程名称：南水北调中线一期工程总干渠黄河北～羑河北（委托建管项目）辉县段第三施工标段 协议编号：HNJ-2023/HX/SG-003
单位工程
分部工程
重要分部工程
备注
编号
名称、桩号
编号
名称、桩号
ZG5.5/S3/01
渠道（Ⅳ78+300～ Ⅳ85+400）☆
ZG5.5/S3/01/01
Ⅳ78+300～Ⅳ79+300
△

ZG5.5/S3/01/02
Ⅳ79+300～Ⅳ80+300
△

ZG5.5/S3/01/03
Ⅳ80+300～Ⅳ81+300
△

ZG5.5/S3/01/04
Ⅳ81+300～Ⅳ82+262.4
△

ZG5.5/S3/01/05
Ⅳ82+573.4～Ⅳ83+159.7
△

ZG5.5/S3/01/06
Ⅳ83+490.7～Ⅳ84+400
△

ZG5.5/S3/01/07
Ⅳ84+400～Ⅳ85+400
△

ZG5.5/S3/01/08
梁家园沟左岸排水渡槽

ZG5.5/S3/01/09
东杏园沟左岸排水倒虹吸

ZG5.5/S3/01/10
老郭沟排左岸水倒虹吸

ZG5.5/S3/01/11
水头沟左岸排水倒虹吸

ZG5.5/S3/02
午峪河左岸排水倒虹吸，（Ⅳ82+262.4～Ⅳ82+573.4）
ZG5.5/S3/02/01
进口渐变段、闸室段

ZG5.5/S3/02/02
1#～7#管身段
△　

ZG5.5/S3/02/03
8#～14#管身段
△

ZG5.5/S3/02/04
出口渐变段、闸室段

ZG5.5/S3/02/05
进、出口闸房

ZG5.5/S3/02/06
金属结构及机电设备安装

ZG5.5/S3/02/07
河道防护

南水北调中线一期工程总干渠黄河北～羑河北段工程辉县三标项目划分表
工程名称：南水北调中线一期工程总干渠黄河北～羑河北（委托建管项目）辉县段第三施工标段 协议编号：HNJ-2023/HX/SG-003
单位工程
分部工程
重要分部工程
备注
编号
名称、桩号
编号
名称、桩号
ZG5.5/S3/03
早生河左岸排水倒虹吸，（Ⅳ83+159.7～Ⅳ83+490.7）
ZG5.5/S3/03/01
进口渐变段、闸室段

ZG5.5/S3/03/02
1#～7#管身段
△　

ZG5.5/S3/03/03
8#～14#管身段
△

ZG5.5/S3/03/04
出口渐变段、闸室段

ZG5.5/S3/03/05
进、出口闸房

ZG5.5/S3/03/06
金属结构及机电设备安装

ZG5.5/S3/03/07
河道防护

ZG5.5/S3/04
谷庄公路桥（Q1）(Ⅳ78+738.400）
ZG5.5/S3/04/01
基础及下部构造
△
公路Ⅱ级
ZG5.5/S3/04/02
上部构造预制和安装
△

ZG5.5/S3/04/03
上部构造现场浇筑
△

ZG5.5/S3/04/04
总体、桥面系和附属工程

ZG5.5/S3/04/05
引道工程

ZG5.5/S3/04/06
防护工程

ZG5.5/S3/05
焦泉西北公路桥（Q2）（Ⅳ81+513.6）
ZG5.5/S3/05/01
基础及下部构造
△
公路Ⅱ级
ZG5.5/S3/05/02
上部构造预制和安装
△

ZG5.5/S3/05/03
上部构造现场浇筑
△

ZG5.5/S3/05/04
总体、桥面系和附属工程

ZG5.5/S3/05/05
引道工程

ZG5.5/S3/05/06
防护工程

南水北调中线一期工程总干渠黄河北～羑河北段工程辉县三标项目划分表
工程名称：南水北调中线一期工程总干渠黄河北～羑河北（委托建管项目）辉县段第三施工标段 协议编号：HNJ-2023/HX/SG-003
单位工程
分部工程
重要分部工程
备注
编号
名称、桩号
编号
名称、桩号
ZG5.5/S3/06
早生公路桥（Q3）(Ⅳ84+504.500）
ZG5.5/S3/06/01
基础及下部构造
△
公路Ⅱ级
ZG5.5/S3/06/02
上部构造预制和安装
△

ZG5.5/S3/06/03
上部构造现场浇筑
△

ZG5.5/S3/06/04
总体、桥面系和附属工程

ZG5.5/S3/06/05
引道工程

ZG5.5/S3/06/06
防护工程

ZG5.5/S3/07
焦泉营生产桥 （Q4）(Ⅳ80+398.513）
ZG5.5/S3/07/01
基础及下部构造
△
公路Ⅱ级
ZG5.5/S3/07/02
上部构造
△

ZG5.5/S3/07/03
总体、桥面系和附属工程
△

ZG5.5/S3/07/04
引道工程

ZG5.5/S3/07/05
防护工程

ZG5.5/S3/08
振国村北生产桥（Q5）(Ⅳ82+138.268）
ZG5.5/S3/08/01
基础及下部构造
△
公路Ⅱ级
ZG5.5/S3/08/02
上部构造
△

ZG5.5/S3/08/03
总体、桥面系和附属工程
△

ZG5.5/S3/08/04
引道工程

ZG5.5/S3/08/05
防护工程

南水北调中线一期工程总干渠黄河北～羑河北段工程辉县三标项目划分表
工程名称：南水北调中线一期工程总干渠黄河北～羑河北（委托建管项目）辉县段第三施工标段 协议编号：HNJ-2023/HX/SG-003
单位工程
分部工程
重要分部工程
备注
编号
名称、桩号
编号
名称、桩号
ZG5.5/S3/09
早生西北生产桥（Q6） (Ⅳ83+777.611）
ZG5.5/S3/09/01
基础及下部构造
△
公路Ⅱ级
ZG5.5/S3/09/02
上部构造
△

ZG5.5/S3/09/03
总体、桥面系和附属工程
△

ZG5.5/S3/09/04
引道工程

ZG5.5/S3/09/05
防护工程

ZG5.5/S3/10
早生东生产桥（Q7）(Ⅳ85+281.507）
ZG5.5/S3/10/01
基础及下部构造
△
公路Ⅱ级
ZG5.5/S3/10/02
上部构造
△

ZG5.5/S3/10/03
总体、桥面系和附属工程
△

ZG5.5/S3/10/04
引道工程

ZG5.5/S3/10/05
防护工程

说明：1. 本工程项目共划分为10个单位工程，其中重要单位工程1个，带☆号的为重要单位工程。
2．本工程项目共划分为63个分部工程，其中重要分部工程33个，带△号的为重要分部工程。
