送电前检查项目表.doc

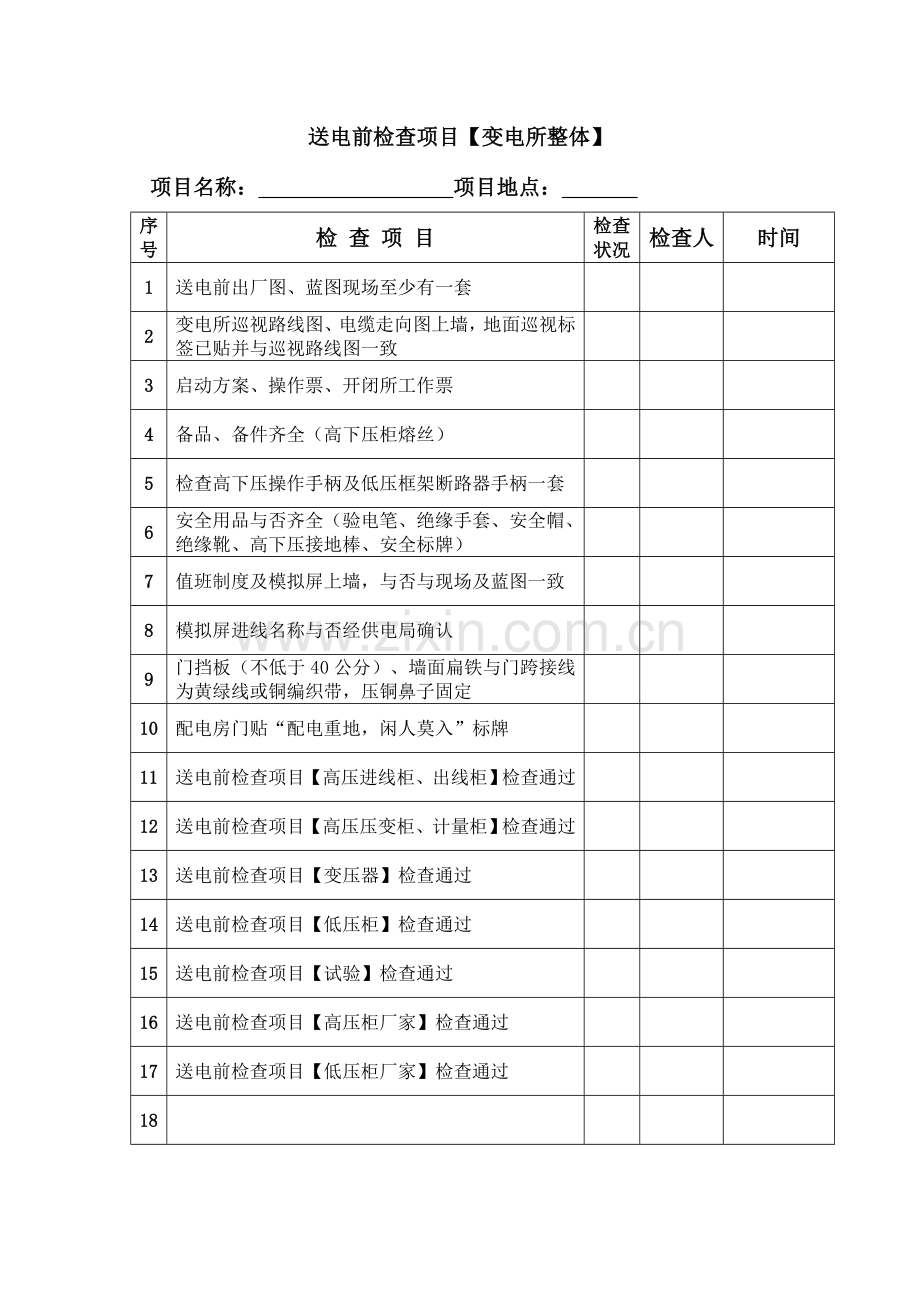

送电前检查项目【变电所整体】
项目名称： 项目地点：
序
号
检 查 项 目
检查
状况
检查人
时间
1
送电前出厂图、蓝图现场至少有一套

2
变电所巡视路线图、电缆走向图上墙，地面巡视标签已贴并与巡视路线图一致

3
启动方案、操作票、开闭所工作票

4
备品、备件齐全（高下压柜熔丝）

5
检查高下压操作手柄及低压框架断路器手柄一套

6
安全用品与否齐全（验电笔、绝缘手套、安全帽、绝缘靴、高下压接地棒、安全标牌）

7
值班制度及模拟屏上墙，与否与现场及蓝图一致

8
模拟屏进线名称与否经供电局确认

9
门挡板（不低于40公分）、墙面扁铁与门跨接线为黄绿线或铜编织带，压铜鼻子固定

10
配电房门贴“配电重地，闲人莫入”标牌

11
送电前检查项目【高压进线柜、出线柜】检查通过

12
送电前检查项目【高压压变柜、计量柜】检查通过

13
送电前检查项目【变压器】检查通过

14
送电前检查项目【低压柜】检查通过

15
送电前检查项目【试验】检查通过

16
送电前检查项目【高压柜厂家】检查通过

17
送电前检查项目【低压柜厂家】检查通过

18

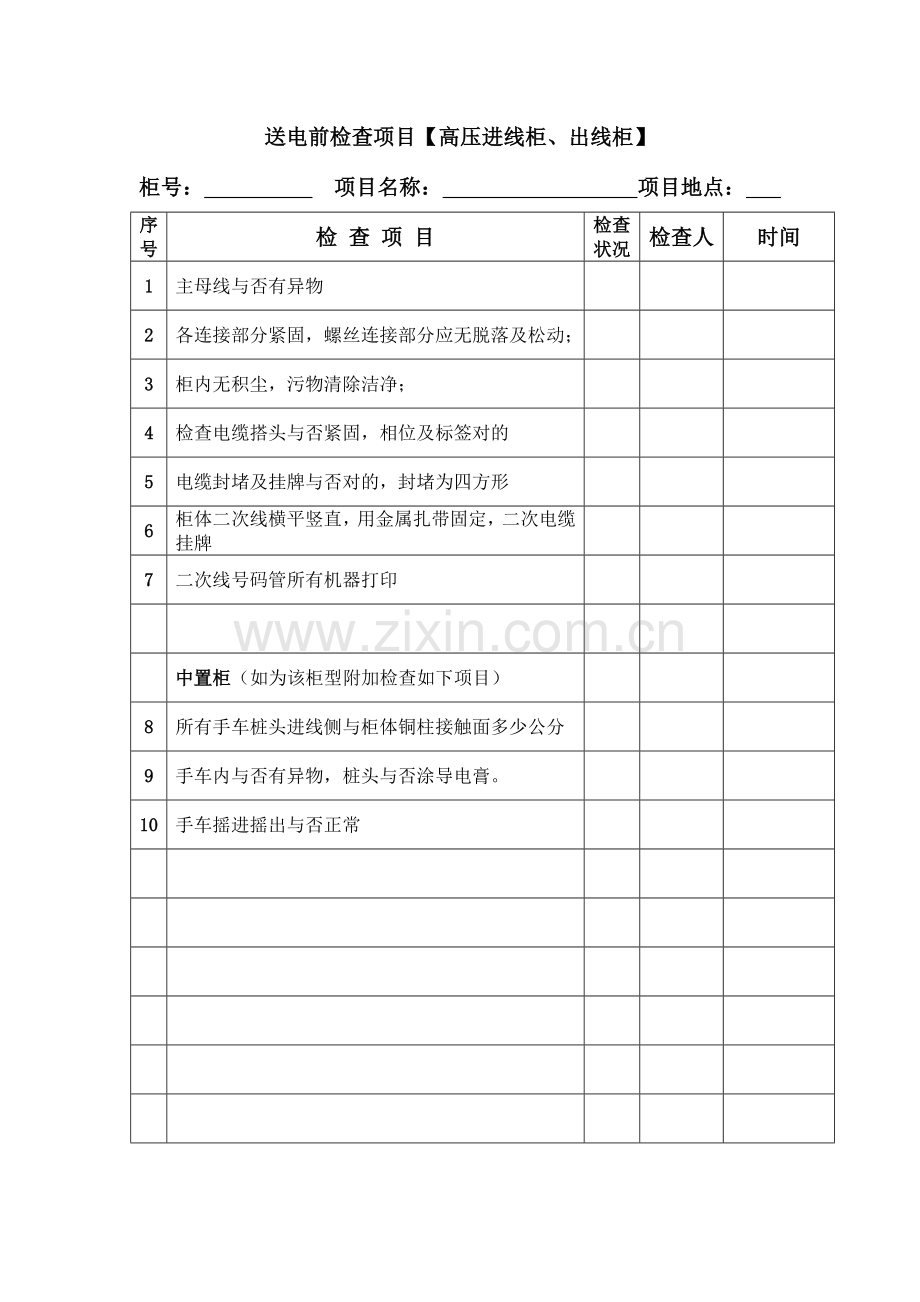

送电前检查项目【高压进线柜、出线柜】
柜号： 项目名称： 项目地点：
序
号
检 查 项 目
检查
状况
检查人
时间
1
主母线与否有异物

2
各连接部分紧固，螺丝连接部分应无脱落及松动；

3
柜内无积尘，污物清除洁净；

4
检查电缆搭头与否紧固，相位及标签对的

5
电缆封堵及挂牌与否对的，封堵为四方形

6
柜体二次线横平竖直，用金属扎带固定，二次电缆挂牌

7
二次线号码管所有机器打印

中置柜（如为该柜型附加检查如下项目）

8
所有手车桩头进线侧与柜体铜柱接触面多少公分

9
手车内与否有异物，桩头与否涂导电膏。

10
手车摇进摇出与否正常

送电前检查项目【高压压变柜、计量柜】
柜号： 项目名称： 项目地点：
序
号
检 查 项 目
检查
状况
检查人
时间
1
主母线与否有异物

2
各连接部分紧固，螺丝连接部分应无脱落及松动；

3
柜内无积尘，污物清除洁净；

4
检查电缆搭头与否紧固，相位及标签对的

5
电缆封堵及挂牌与否对的，封堵为四方形

6
柜体二次线横平竖直，用金属扎带固定，二次电缆挂牌

7
二次线号码管所有机器打印

8
计量互感器局编号与否供电局配表单与否一致，变比与否与蓝图一致。

送电前检查项目【变压器】
柜号： 项目名称： 项目地点：
序
号
检 查 项 目
检查
状况
检查人
时间
1
变压器门关，行程开关与否正常工作

2
变压器门关，电磁锁与否正常工作

3
高压电缆封堵，防火泥四方形

4
变压器室内灰尘、螺丝清理洁净

5
变压器风机线和二次线用金属扎带，横平竖直

6
中心点接地、外壳接地、铁芯接地及高压电缆、二次线挂牌与否完整和精确。

7
母排螺丝紧固，记号笔点漆，铜排相位标签

8
地排和零排上下离变压器高压侧保持15公分以上间距。

9
低压进线柜与变压器之间铜排孔距用绝缘板封堵，绝缘板用自转螺丝固定。

10
变压器固定，10-12个螺丝，不能少于4个

11
变压器室地板刷油漆或配地板

12
高压电缆色标标识对的

13
变压器至高压柜电缆长度（测量）

14
开闭所至高压进线柜电缆长度（测量）

15
变压器风机和温控电源与否正常运转

送电前检查项目【低压柜】
柜组： 台量: 项目名称： 项目地点：
序
号
检 查 项 目
检查
状况
检查人
时间
1
低压柜电缆封堵，防火泥四方形

2
所有低压进出电缆挂牌（包括二次线）

3
柜内灰尘及螺丝清理

4
低压柜主母线通电调试，三锁两钥匙与否正常

5
低压柜基础须两点接地，柜体与基础用自转螺丝固定

6
所有低压小空开用途标签

7
检查所有抽屉与否有异物或金属物导致短路（发电机通电调试），所有出线回路调试一遍。

8
检查所有出线回路标签与否完整对的

送电前检查项目【试验】
柜组： 台量: 项目名称： 项目地点：
序
号
检 查 项 目
检查
状况
检查人
时间

摇绝缘
主母线
主变出线柜电缆
变压器（拆电缆头、母排）

1
A-地

2
B-地

3
C-地

4
A-B

5
B-C

6
C-A

7
主母线回路电阻检测（填测量值）

8
确认计量柜和压变柜熔丝与否正常

9
计量柜门开进线开关跳闸功能与否正常

10
压变柜门开报警或跳进线开关（看蓝图）

11
变压器高温报警功能与否正常

12
变压器门开报警、门开合不上闸功能与否正常

13
变压器超温跳闸功能与否正常

送电前检查项目【高压柜厂家】
柜组： 台量： 项目名称： 项目地点：
序
号
检 查 项 目
检查
状况
检查人
时间
1
计量柜PT回路与否开路、CT回路与否短路，保证正常进行。

2
检查二次空气开关贴用途标签

3
投运前检查二次空开与否在合闸状态

4
检查熔丝与否正常

送电前检查项目【低压柜厂家】
柜组： 台量： 项目名称： 项目地点：
序
号
检 查 项 目
检查
状况
检查人
时间
1
检查所有低压柜二次回路端子与否紧固

2
检查电容柜赔偿线路，通电后运行

3
检查所有开关机构合分闸正常

4
检查低压柜出线标签与否正常
