2023年中级电工题库.doc

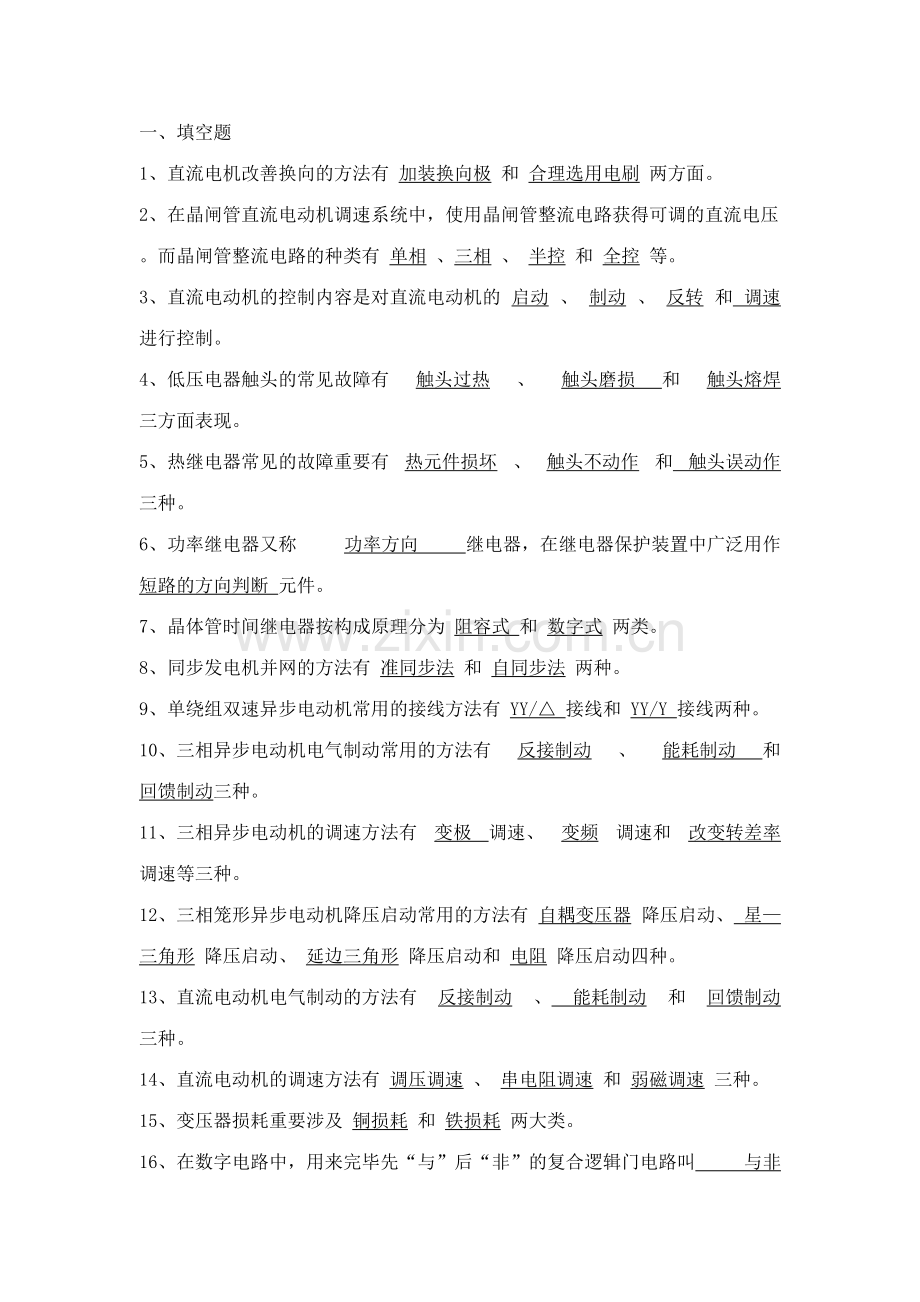

一、填空题1、直流电机改善换向的方法有 加装换向极 和 合理选用电刷 两方面。2、在晶闸管直流电动机调速系统中，使用晶闸管整流电路获得可调的直流电压。而晶闸管整流电路的种类有 单相 、三相 、 半控 和 全控 等。3、直流电动机的控制内容是对直流电动机的 启动 、 制动 、 反转 和 调速 进行控制。4、低压电器触头的常见故障有 触头过热 、 触头磨损 和 触头熔焊 三方面表现。5、热继电器常见的故障重要有 热元件损坏 、 触头不动作 和 触头误动作 三种。 6、功率继电器又称 功率方向 继电器，在继电器保护装置中广泛用作 短路的方向判断 元件。7、晶体管时间继电器按构成原理分为 阻容式 和 数字式 两类。8、同步发电机并网的方法有 准同步法 和 自同步法 两种。9、单绕组双速异步电动机常用的接线方法有 YY/ 接线和 YY/Y 接线两种。10、三相异步电动机电气制动常用的方法有 反接制动 、 能耗制动 和 回馈制动三种。11、三相异步电动机的调速方法有 变极 调速、 变频 调速和 改变转差率 调速等三种。12、三相笼形异步电动机降压启动常用的方法有 自耦变压器 降压启动、 星三角形 降压启动、 延边三角形 降压启动和 电阻 降压启动四种。13、直流电动机电气制动的方法有 反接制动 、 能耗制动 和 回馈制动 三种。14、直流电动机的调速方法有 调压调速 、 串电阻调速 和 弱磁调速 三种。15、变压器损耗重要涉及 铜损耗 和 铁损耗 两大类。16、在数字电路中，用来完毕先“与”后“非”的复合逻辑门电路叫 与非 门电路，其逻辑表达式是 。17、“非”门的逻辑功能可简记为：入 1出0 ，入 0出1 。18、“或”门的逻辑功能可简记为：全0出0 ，有1出1 。19、“与”门的逻辑功能可简记为：全1出1 ， 有0出0 。20、最基本的逻辑门电路有 与 门， 或 门和 非 门电路。21、晶体三极管作为开关应用时，通常都采用共 发射极 接法。22、在电子技术中，工作信号若是随时间连续变化的称为 模拟 信号；若是不连续变化的脉冲信号称为 数字 信号。23、当单结晶体管的发射极电压上升达成 峰点 电压时就导通；当发射极电压下降到低于 谷点 电压时就截止。24、单结晶体管的三个电极分别是 发射极 、 集电极、 基极 。25、在晶闸管可控整流电路中，减少 控制 角a，可使输出电压的平均值 增大 。26、要让导通的晶闸管关断，必须使其阳极电流减小到低于 维持电流 。27、晶闸管导通的条件是在阳极加 正向电压 的同时，在门极加 适当的正向电压 。晶闸管一旦导通，门极就失去 控制作用 。28、晶闸管的三个电极分别是 阳极 、 阴极 、 门极 。29、晶闸管可以等效为一个 PNP 型三极管和一个 NPN 型三极管的复合电路。30、晶闸管又叫 可控硅 ，其管芯是由 四层 半导体材料组成，具有 三 个PN结。31、共模克制比是差动放大电路中 差模 信号的 放大倍数 与 共模 信号的 放大倍数 之比。32、差动放大器对 共模 信号的克制能力，反映了它对零点漂移的克制水平。33、直流放大器要解决的重要问题是克制 零点漂移 ，最常用最有效的办法是采用 差动放大器 。34、在需要较低频率的振荡信号时，常采用 RC 振荡器。35、振荡电路一般由 放大部分 、 反馈部分 、 选频部分 三个基本部分组成。36、乙类推挽功率放大电路的效率较高，但容易出现 交越 失真。37、反馈的类型根据反馈的极性不同，可分为 正反馈 和 负反馈 ；根据反馈信号的性质不同可分为 电压反馈 和 电流反馈 。38、在多级放大电路中的极间耦合、低频交流电压放大电路重要采用 阻容 耦合方式；功率放大电路一般采用 变压器 耦合方式；直流和极低频的放大电路常采用 直接 耦合方式。39、晶体三极管放大电路的静态工作点若设立过高，会导致信号的 饱和 失真，若设立过低，则会导致信号的 截止 失真。40、运用晶体三极管的输入 特性曲线 和输出 特性曲线 ，通过 作图 的方法，直观的分析放大电路性能的方法，称为图解分析法。41、运用晶体管放大电路的直流通路，可计算放大电路的 静态 工作点及其有关参数。42、测量中档阻值电阻，最方便的是用 万用表 测量，若需要进行精密测量，则可选用直流单臂电桥 。43、把被测的电量或磁量与 同类标准量 相比较的过程称为电工测量。44、交变电流在导体内趋于导体表面流动的现象称为 趋肤效应 。45、涡流具有 热效应 和 去磁 作用，在应用中各有利弊。46、三视图是指主视图、俯视图和左视图。47、识图和绘制三视图的规则是：主俯视图长对正、主左视图高平齐、俯左视宽相等。48、手工电弧焊工具重要有 电焊机、焊钳和 面罩。49、回火涉及 逆火和 回烧 两种。50、提高公司用电的功率因数的方法，一是 提高自然功率因数法，二是 无功补偿法。51、若星型连接的三个电阻RY的电阻值相等，将其等效为三角形连接时，三个电阻R的阻值也相等，两者之间的关系为 R=3RY。52、用支路电流法解题时，电路图中若有三个节点，则应列出2个电流方程；应列出回路电压方程在数量上应等于电路图中的 网孔 数。53、对 支路 数较多的电路求解，用回路电流法较为方便。54、对只有两个节点的电路求解，用 节点电压 法最为简便。55、用叠加原理分析电路，假定某个电源单独作用时，应将其余的恒压源作 所有短路解决，将恒流源作 所有开路 解决。56、任何只包含电阻和电源的线性二端网络，对外都可以用一个 等效电源 来代替。57、端电压与 电流 无关的电源称为抱负电压源。58、实际电压源为一个 抱负电压源 与 内阻 相 串 联而成。59、电流值大小与 电压 无关的电源称为抱负电流源。60、实际电流源为一个 抱负电流源 与 内阻 相 并 联而成。61、采用以 复数 运算为基础的符号计算法简称为符号法。62、用复数表达的正弦量称为 相量 。通常用复数的模表达正弦量的 有效值 ，用复数的幅角表达正弦量的 初相角。 63、复数有三种表达形式：一种是三角函数式，一种是代数式，一种是极坐标式。 64、电感线圈对交流电流的阻碍能力称为感抗，用符号XL表达，单位是。65、电容线圈对交流电流的阻碍能力称为容抗，用符号XC表达，单位是。66、三相负载的连接方式有 Y 和 两种。67、三相负载对称的条件是，各相负载的阻抗相等，阻抗角也相等。68、三相四线制系统中，中性线的作用是使Y连接的不对称负载上的相电压保持对称。二、判断题1、 多人操作设备吊装时，为了保证安全，应有两人指挥。 2、 大型物件起运必须有明显的标志。 3、 各种物件起重前都应进行试吊。 4、 起吊大型物件时，可用人站在物件上来调节物件的平衡。 5、 操作人员在吊运重物下行走时，必须戴安全帽。 6、 起吊重物需要下落时，可让其自由下落。 7、 起吊重物作平移操作时，应高出障碍物0.5m以上。 8、 起吊重物时，使用钢丝绳各分股之间的夹角不得超过60。 9、 焊条的直径一般不超过焊件的厚度。 10、严禁在带电的器材上进行电弧焊。 11、严禁在具有气体、液体压力的容器上进行电弧焊。 12、严禁在密封的容器上进行电弧焊。 13、各种金属和合金都可以气割。 14、银和银基触头产生了黑色氧化膜，可用电工刀轻轻刮去。 15、铜质触头产生了氧化膜，可用砂纸或砂布轻轻擦去。 16、复杂电路一般都可以运用欧姆定律和基尔霍夫定律来求解。 17、对于只有两个节点的复杂直流电路，用节点电压法进行求解最为简便。 18、叠加原理只能用来分析电路状况，不能解得具体的数值。 19、一个实际电流源等效为一个抱负电流源与内阻相串联。 20、一个实际电压源为一个抱负电压源与内阻相串联。 21、实际的电压源与实际的电流源之间可以互相等效。 22、抱负电压源为一个抱负电流源之间可以互相等效。 23、处在交流电路中的纯电阻上获得的功率可以有正值也可以有负值。 24、纯电感在直流电路中相称于短路。 25、感抗是由于电感线圈中产生的感应电动势对交流电流的阻碍作用产生的。26、在正弦交流电路，流过电感的电流在相位上超前于电感两端电压的相位。27、在正弦交流电路，流过电容的电流在相位上超前于电容两端电压的相位。28、纯电容在交流电路中相称于断路。 29、电容器是一个储能元件，电感器也是一个储能元件。 30、负载的功率因数越高，电源设备的运用率就越高。 31、三相负载作Y连接时，只要有了中性线，就不会发生中性点位移现象。 32、功率因数可运用电压三角形、阻抗三角形及功率三角形中任一个三角形的 角边关系求得。 33、在三相四线制供电系统中，三根相线和一根中性线上都必须安装熔断器。 34、精密测量一般都用比较仪器。 35、由于仪表自身的问题而形成的测量误差属于系统误差。 36、用电桥测电阻时，应当事先知道被测电阻的估计值。 37、使用交流电桥时，一定要根据被测量选好电桥上种类开关的位置。 38、只要示波器正常，所用电源也符合规定，通电后示波器即可投入使用。 39、数字式测量仪表在测量时不存在“视差”。 40、在改变示波器的亮度后，还须重新进行聚焦的调整。 41、测试脉冲信号，示波器是比较抱负的仪器。 42、三极管放大的实质是将低电压放大成高电压。 43、处在放大状态下三极管的发射极电流是基极的（1+）倍。 44、晶体管放大电路的电压放大倍数常采用近似值计算得出。 45、由多级电压放大器组成的放大电路，其总电压放大倍数是每一级放大器电压放大倍数的乘积。 46、反馈信号与输入信号的相位相同的反馈称为负反馈。 47、负反馈可使放大电路的放大倍数得到提高。 48、只要阳极电流小于维持电流，晶闸管就关断。 49、晶体管作开关应用时，是工作在饱和状态和截止状态的。 50、晶体二极管可以完全等效为一个机械开关，并且性能还更好。 51、“与”门的逻辑功能可记为：输入全1出1，输入全0出0. 52、“或”门的逻辑功能可记为：输入全0出0，输入有1出1. 53、“与非”门的逻辑功能可记为：输入全1出0，输入有0出1. 54、在逻辑运算中，可以把所有也许条件组合及其结果一一相应列出来的表格称为真值表。 55、“或”门电路的逻辑功能表达式为：P=A+B+C。 56、逻辑电路中的“与”门和“或”门是相对的，即正“与”门就是负“或”门；正“或”门就是负“与”门。 57、当变压器二次电流增大时，二次侧端电压一定会下降。 58、三相异步电动机的转子转速不也许大于其同步转速。 59、由于反接制动消耗能量大不经济，所以合用于不经常启动与制动的场合。60、触头发热限度与流过触头的电流有关，与触头的接触电阻无关。 61、当电机负载加重时，同步电动机的转速会减少。 62、当电源电压下降时，同步电动机的转速会减少。 63、触头间的接触面越光滑其接触电阻越小。 判断题答案：1、 2、 3、 4、 5、 6、 7、 8、 9、 10、 11、 12、 13、 14、 15、 16、17、 18、 19、 20、 21、 22、 23、 24、 25、 26、27、 28、29、 30、31、 32、 33、 34、35、 36、 37、 38、 39、 40、 41、 42、 43、44、 45、 46、47、 48、 49、 50、 51、 52、 53、 54、 55、 56、 57、 58、 59、60、 61、 62、 63、三、选择题1、 电焊时运条是指焊条的（D）A送进运动B横向摆动C纵向移动D三种都是 2、无功补偿最有利的补偿方式是(A)A个别补偿B分组补偿C集中补偿3、用戴维南定理分析电路“入端电阻”时，应将内部的电动势（B）解决。A作开路B作短路C不进行 D可作任意4、若只需研究电路中某一支路的U、I之间的关系，最佳应用（D）进行分析。A基尔霍夫定律B叠加原理C全电路欧姆定律D戴维南定理5、在符号法中用复数表达的量叫(C)A标量B失量C相量6、在正弦交流电路中，下列欧姆定律中错误的是(A)Ai=u/Z BI=U/Z C Im=Um/Z7、 在纯电阻电路中，下列各式中对的的是(C)Ai=U/R BIm=U/R C I=U/R DI=Um/R8、 计算纯电感电路的无功功率可用的公式为（C）AQL=UL/L BQL=UL2XL CQL=UL2/XL DQL=L UL9、 纯电感电路中无功功率用来反映电路中（C）A纯电感不消耗电能的情况B消耗功率的多少C能量互换的规模D无用功的多少10、 在正弦交流电路中，流过纯电感线圈中的电流与它两端电压在相位上是(c)A同相B超前90度C滞后90度D反相11、 在正弦交流电路中，流过纯电容的电流与它两端电压在相位上是(b)A同相B超前90度C滞后90度D反相12、 当电源容量一定期，功率因数值越大，说明电路中用电设备的（b）A无功功率大B有功功率大C有功功率小D视在功率大13、提高功率因数的意义在于（b）和（c）。A防止设备损坏B提高输电效率C提高供电设备运用率D提高电源电压14、 当R、L、C串联电路呈感性时，总电压与电流间的相位差应是（a）A0 B136、三相异步电动机空载运营时，其转差率为（b）。As=0 Bs=0.0040.007 Cs=0.010.07Ds=137、三相异步电动机反接制动时，转差率为(d)。As138、 三相异步电动机回馈制动时，其转差率为（a）。As139、 三相异步电动机的额电功率是指（d）A输入的视在功率 B输入的有功功率 C产生的电磁功率 D输出的机械功率40三相异步电动机机械负载加重时，其定子电流将（a）。A增大 B减小 C不变 D不一定41、 三相异步电动机机械负载加重时，其转子转速将（b）。A升高 B减少 C不变 D不一定42、 三相异步电动机负载不变而电源电压下降时，其转子转速将（b）。A升高 B减少 C不变 D不一定43、 三相异步电动机负载不变而电源电压下降时，其定子电流将（a）。A增大 B减小 C不变 D不一定44、三相异步电动机增大转子电阻，则其启动电流（b）。A 增大B减小 C不变 D不一定45、同步电动机常用的启动方法是（b）。A同步启动发 B异步启动法 C电容启动法 D罩极启动法46、触头压力与接触电阻（b）。A成正比 B成反比 C无关 D无比例关系47、 对交流接触器而言，若操作频率过高会导致（b）。A铁芯过热 B线圈过热 C触头过热 D触头烧毛48、拉长直流接触器的铁心行程时，其吸力（a）。A减小 B增大 C不变 D不一定49、 大型及复杂设备的调速方法较多采用（c）。A电气调速 B机械调速 C电气调速与机械调速相结合 D液压调速50、 直流电动机的过载保护就是电动机的（b）。A过电压保护 B过电流保护 C超速保护 D短路保护51 、在摇臂钻床中，M3及M4两台电动机不加过载保护是（b）。A要正反转 B短期工作 C长期工作 D不需要保护 52、钻床采用十字开关操作的优点是（c）。A节省按钮 B方便操作 C不误动作 D省电53、在大修后，若将摇臂升降电动机的三相电源相序反接了，则（b），采用（c）办法可以解决。A电动机不转动 B使上升和下降颠倒 C换三相电源中任意两线 D会发生短路 54、 万能铣床的操作方法是（c）。A全按钮 B全手柄 C既有按钮又有手柄 D用行程开关控制55三相对称负载作Y连接时，线电压是相电压的(c),线电流是相电流的（a）。A1倍B2倍C3倍D3倍
