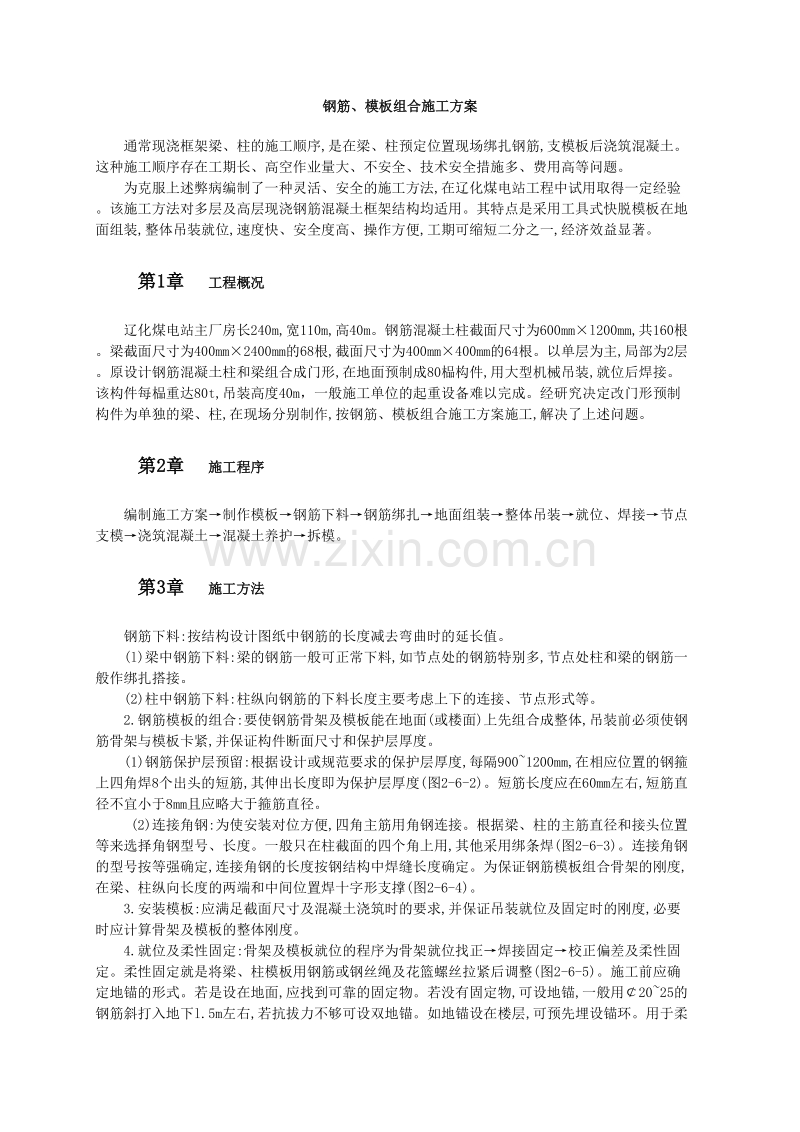

钢筋、模板组合施工方案
通常现浇框架梁、柱的施工顺序,是在梁、柱预定位置现场绑扎钢筋,支模板后浇筑混凝土。这种施工顺序存在工期长、高空作业量大、不安全、技术安全措施多、费用高等问题。
为克服上述弊病编制了一种灵活、安全的施工方法,在辽化煤电站工程中试用取得一定经验。该施工方法对多层及高层现浇钢筋混凝土框架结构均适用。其特点是采用工具式快脱模板在地面组装,整体吊装就位,速度快、安全度高、操作方便,工期可缩短二分之一,经济效益显著。
第1章 工程概况
辽化煤电站主厂房长240m,宽110m,高40m。钢筋混凝土柱截面尺寸为600mml200mm,共160根。梁截面尺寸为400mm2400mm的68根,截面尺寸为400mm400mm的64根。以单层为主,局部为2层。原设计钢筋混凝土柱和梁组合成门形,在地面预制成80榀构件,用大型机械吊装,就位后焊接。该构件每榀重达80t,吊装高度40m，一般施工单位的起重设备难以完成。经研究决定改门形预制构件为单独的梁、柱,在现场分别制作,按钢筋、模板组合施工方案施工,解决了上述问题。
第2章 施工程序
编制施工方案→制作模板→钢筋下料→钢筋绑扎→地面组装→整体吊装→就位、焊接→节点支模→浇筑混凝土→混凝土养护→拆模。
第3章 施工方法
钢筋下料:按结构设计图纸中钢筋的长度减去弯曲时的延长值。
(l)梁中钢筋下料:梁的钢筋一般可正常下料,如节点处的钢筋特别多,节点处柱和梁的钢筋一般作绑扎搭接。
(2)柱中钢筋下料:柱纵向钢筋的下料长度主要考虑上下的连接、节点形式等。
2.钢筋模板的组合:要使钢筋骨架及模板能在地面(或楼面)上先组合成整体,吊装前必须使钢筋骨架与模板卡紧,并保证构件断面尺寸和保护层厚度。
(1)钢筋保护层预留:根据设计或规范要求的保护层厚度,每隔900~1200mm,在相应位置的钢箍上四角焊8个出头的短筋,其伸出长度即为保护层厚度(图2-6-2)。短筋长度应在60mm左右,短筋直径不宜小于8mm且应略大于箍筋直径。
(2)连接角钢:为使安装对位方便,四角主筋用角钢连接。根据梁、柱的主筋直径和接头位置等来选择角钢型号、长度。一般只在柱截面的四个角上用,其他采用绑条焊(图2-6-3)。连接角钢的型号按等强确定,连接角钢的长度按钢结构中焊缝长度确定。为保证钢筋模板组合骨架的刚度,在梁、柱纵向长度的两端和中间位置焊十字形支撑(图2-6-4)。
3.安装模板:应满足截面尺寸及混凝土浇筑时的要求,并保证吊装就位及固定时的刚度,必要时应计算骨架及模板的整体刚度。
4.就位及柔性固定:骨架及模板就位的程序为骨架就位找正→焊接固定→校正偏差及柔性固定。柔性固定就是将梁、柱模板用钢筋或钢丝绳及花篮螺丝拉紧后调整(图2-6-5)。施工前应确定地锚的形式。若是设在地面,应找到可靠的固定物。若没有固定物,可设地锚,一般用￠20~25的钢筋斜打入地下l.5m左右,若抗拔力不够可设双地锚。如地锚设在楼层,可预先埋设锚环。用于柔性固定的钢丝绳,由于受力很小,一般不用计算确定,但钢丝绳的长度超过15m时,应验算。

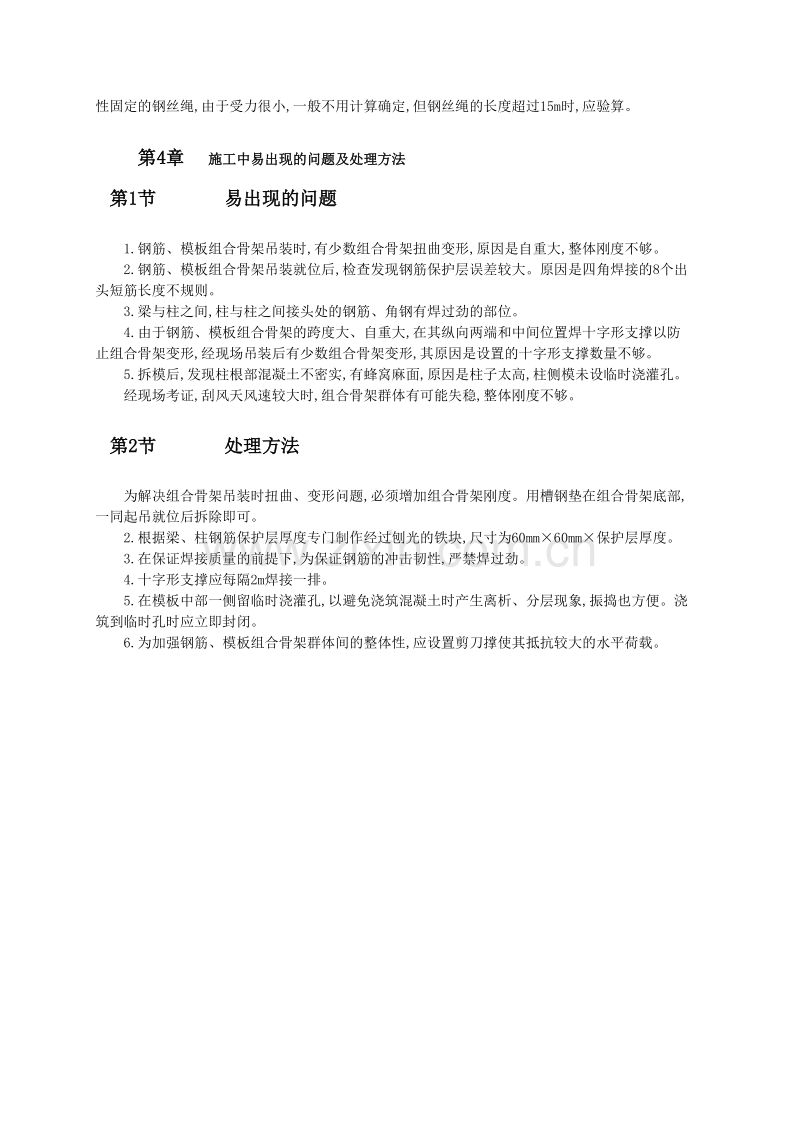

第4章 施工中易出现的问题及处理方法
第1节 易出现的问题
1.钢筋、模板组合骨架吊装时,有少数组合骨架扭曲变形,原因是自重大,整体刚度不够。
2.钢筋、模板组合骨架吊装就位后,检查发现钢筋保护层误差较大。原因是四角焊接的8个出头短筋长度不规则。
3.梁与柱之间,柱与柱之间接头处的钢筋、角钢有焊过劲的部位。
4.由于钢筋、模板组合骨架的跨度大、自重大,在其纵向两端和中间位置焊十字形支撑以防止组合骨架变形,经现场吊装后有少数组合骨架变形,其原因是设置的十字形支撑数量不够。
5.拆模后,发现柱根部混凝土不密实,有蜂窝麻面,原因是柱子太高,柱侧模未设临时浇灌孔。
经现场考证,刮风天风速较大时,组合骨架群体有可能失稳,整体刚度不够。
第2节 处理方法
为解决组合骨架吊装时扭曲、变形问题,必须增加组合骨架刚度。用槽钢垫在组合骨架底部,一同起吊就位后拆除即可。
2.根据梁、柱钢筋保护层厚度专门制作经过刨光的铁块,尺寸为60mm60mm保护层厚度。
3.在保证焊接质量的前提下,为保证钢筋的冲击韧性,严禁焊过劲。
4.十字形支撑应每隔2m焊接一排。
5.在模板中部一侧留临时浇灌孔,以避免浇筑混凝土时产生离析、分层现象,振捣也方便。浇筑到临时孔时应立即封闭。
6.为加强钢筋、模板组合骨架群体间的整体性,应设置剪刀撑使其抵抗较大的水平荷载。
