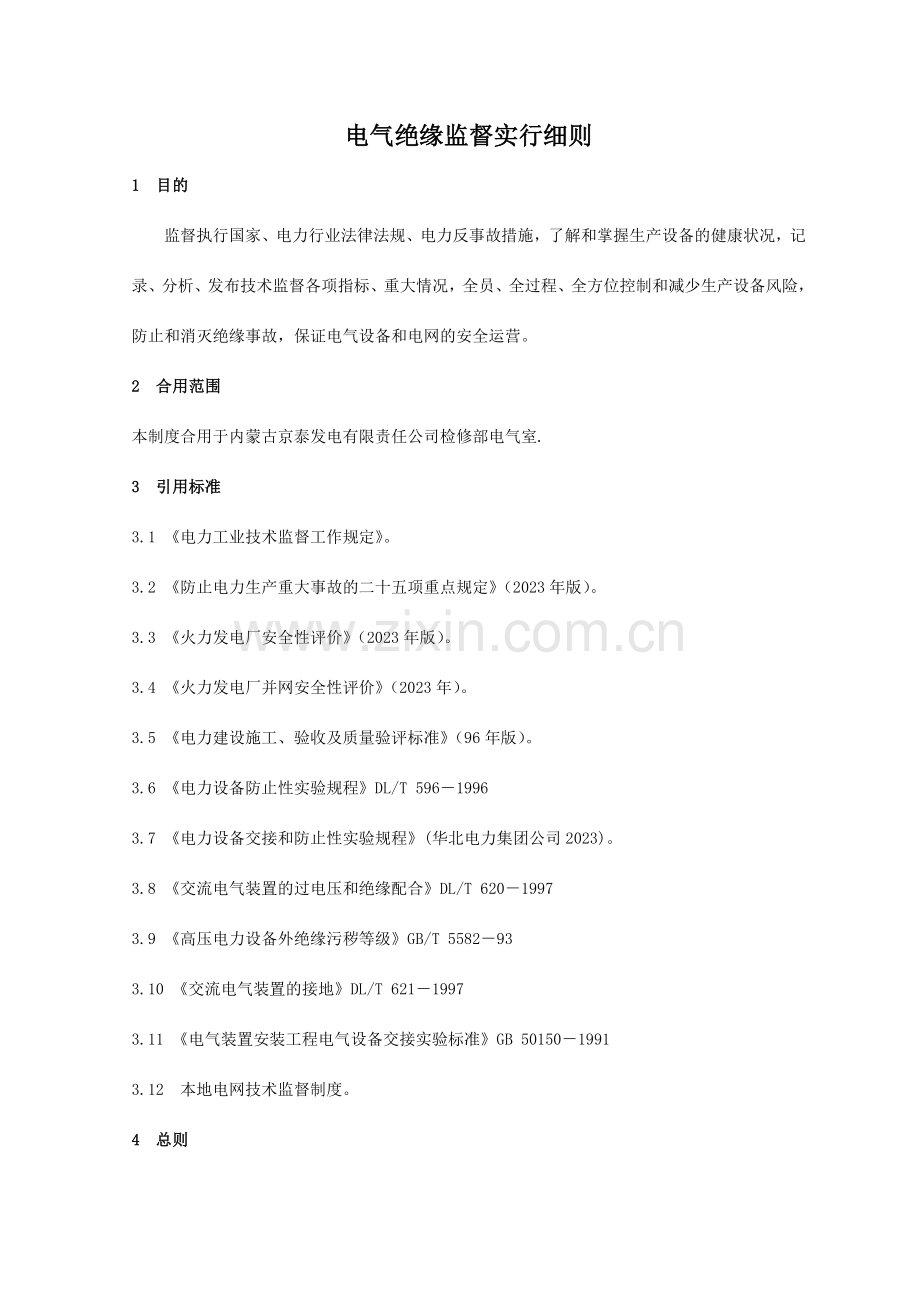

电气绝缘监督实施细则.doc_第1页
第1页 / 共9页
电气绝缘监督实施细则.doc_第2页
第2页 / 共9页
电气绝缘监督实施细则.doc_第3页
第3页 / 共9页
电气绝缘监督实施细则.doc_第4页
第4页 / 共9页
电气绝缘监督实施细则.doc_第5页
第5页 / 共9页
点击查看更多>>
资源描述

1、电气绝缘监督实行细则1 目的监督执行国家、电力行业法律法规、电力反事故措施,了解和掌握生产设备的健康状况,记录、分析、发布技术监督各项指标、重大情况,全员、全过程、全方位控制和减少生产设备风险,防止和消灭绝缘事故,保证电气设备和电网的安全运营。2 合用范围本制度合用于内蒙古京泰发电有限责任公司检修部电气室.3 引用标准3.1 电力工业技术监督工作规定。3.2 防止电力生产重大事故的二十五项重点规定(2023年版)。3.3 火力发电厂安全性评价(2023年版)。3.4 火力发电厂并网安全性评价(2023年)。3.5 电力建设施工、验收及质量验评标准(96年版)。3.6 电力设备防止性实验规程DL

2、/T 59619963.7 电力设备交接和防止性实验规程(华北电力集团公司2023)。3.8 交流电气装置的过电压和绝缘配合DL/T 62019973.9 高压电力设备外绝缘污秽等级GB/T 5582933.10 交流电气装置的接地DL/T 62119973.11 电气装置安装工程电气设备交接实验标准GB 5015019913.12 本地电网技术监督制度。4 总则4.1 技术监督工作以质量为中心,以标准为依据,以计量为手段。4.2 根据电网现代化管理需要,电气设备的绝缘监督工作应进一步到设计、产品选型、出厂验收、基建安装、调试、运营、停用、检修及技术改造等各个环节,达成设备全过程的质量监督管理

3、。4.3 绝缘监督工作的任务:认真贯彻执行电气设备交接与防止性实验规程以及其它有关规程制度与反事故措施;掌握设备的绝缘变化规律,及时发现和消除绝缘缺陷;分析绝缘事故;制订反事故措施,不断提高电网运营的安全可靠性。4.4 绝缘监督的范围内容:绝缘技术监督是一项全方位、全过程的技术管理工作,即在设计审查、设备选型、监造、验收、安装、调试和试生产的电力建设全过程中,在发供电设备的电力生产全过程中进行技术监督。内容涉及电气设备的绝缘强度、过电压保护、防污闪及接地系统、变压器、断路器、互感器、避雷器、耦合电容器、送电线路、接地装置和穿墙套管、发电机、电动机、电力电缆、发电机封闭母线等。4.5 绝缘监督工

4、作的手段:要依靠科技进步,采用和推广成熟的、行之有效的新技术、新方法,不断提高绝缘监督的专业水平。4.6 绝缘监督工作的责任:绝缘监督是一项综合性的技术管理工作,各单位主管技术监督的负责人要把它作为经常性的重要工作来抓,组织与协调实验、检修、运营、设计和基建等部门,分工负责,密切配合,共同做好工作。4.7 本实行细则是根据上级有关规程、制度、反措、文献等并结合我厂实际情况制订的,是我厂绝缘技术监督工作所遵循的依据。5 机构与职责5.1 京泰发电有限责任公司绝缘监督网京泰发电有限责任公司绝缘监督网是绝缘监督实行专业管理的组织机构,行政上受京泰发电有限责任公司副总经理、总工程师领导,专业上接受京能

5、国际绝缘监督机构的领导,同时接受京能国际指定的技术服务单位的技术指导,行使绝缘监督管理职能。绝缘监督网由京泰发电有限责任公司、检修部、电气室三级管理人员组成,检修部设绝缘监督专责工程师负责平常管理工作,电气室设绝缘监督专责人,负责全厂的平常监督工作,参与我厂监督网活动。5.2 绝缘监督专业工程师职责5.2.1 配合厂绝缘监督专责人,认真贯彻厂下达的年度绝缘监督工作计划和任务,严格执行上级及厂颁发的检修、实验规程和反事故技术措施;认真编制本专业年度检修、实验计划并准时完毕,做到应试必试,应修必修,修必修好;不无端甩项、漏项和超期修试。5.2.2 及时安排消除运营、检修、实验中发现的绝缘缺陷,对一

6、些暂不能解决的绝缘缺陷要积极组织研究采用跟踪监测措施,并将措施上报审批。5.2.3 全面协调本专业内部实验、检修、维护等绝缘监督方面的工作。5.2.4 建立健全本专业的绝缘监督技术台帐、档案,做好月报表、季报表及年度总结工作。5.2.5 做好电气设备实验报告的校对、审核工作。5.3 绝缘监督专责人职责:5.3.1 全面负责电气设备的高压实验工作,制订年度实验计划、总结。5.3.2 认真贯彻执行电气设备交接与防止性实验规程以及其它有关规程制度与反事故措施。5.3.3 按规定做好实验工作,努力提高实验质量,写好实验报告,认真分析设备绝缘状况并且结论明确。5.3.4 参与事故分析,提出改善意见和防止

7、措施,并配合运营、检修人员消除缺陷,做好实验仪表、仪器的定期校验和平常维护存放工作,保证测试仪表和仪器的可靠性和准确性。6 设备范围6.1 甲类电气设备6.1.1 220kV及以上电压等级的变压器、断路器(涉及隔离开关)、互感器、避雷器、绝缘子、接地装置和穿墙套管;6.1.2 发电机及封闭母线;6.1.3 110kV电压等级的电力电缆;6.2 乙类电气设备6.2.1 110kV电压等级的变压器、断路器(涉及隔离开关)、互感器、避雷器、穿墙套管、送电线路、接地装置;6.2.2 500kW及以上容量的电动机;6.3 丙类电气设备6.3.1 灭磁开关、610kV过电压保护装置、厂用变压器、断路器(涉

8、及隔离开关)、615.75kV互感器、避雷器、穿墙套管、绝缘子、接地装置;6.3.2 6kV电压等级500kW以下容量的所有电机、发电机组所属密封、润滑油系统直流电机;6.3.3 6kV电压等级的所有电力电缆;6.4 丁类电气设备6.4.1 厂内所有生产用低压交流电机;6.4.2 厂内所有生产用低压交、直流电缆。6.4.3 厂内生产用所有0.4kV及以下低压配电装置、开关、刀闸、互感器、变压器、避雷器、穿墙套管、接地回路等。6.4.4 厂生产用直流系统设备、回路的电气绝缘状况。7 实验室建设检修部电气室应按照标准配备必要的检测、检查和计量设备仪表,保证购置和更新设备,资金到位,一些不经常实验项

9、目可以实行有偿外委,但是技术监督职能不变。8 技术管理8.1 认真贯彻执行有关电气绝缘的规程、标准、制度和反事故技术措施等,并在实践中不断总结经验,管好电气设备。8.2 建立与生产各阶段电气设备质量监督签字验收制度,对质量不符合规定的设备,各级检查监督部门或人员有权拒绝签字,并可越级上报。8.3 建立绝缘监督工作的考核奖励与责任解决制度,做到各部门分工明确、职责分明,严格考核与奖惩。凡由于违反规程、自行减少标准、技术监督失职而导致严重后果的,要追究有关领导与当事者的责任。8.4 检修部绝缘监督专责人应建立下列技术资料档案8.4.1 电气设备一次系统图。8.4.2 厂生产区域内的防雷保护与接地网

10、图纸。8.4.3 全厂重要电气一次设备年度检修、实验计划。8.4.4 绝缘监督月报表、季报表。8.4.5 绝缘监督年度工作计划。8.4.6 绝缘监督年度工作总结。8.4.7 重要电气设备的重大绝缘缺陷记录、事故分析报告及解决对策、绝缘监督专题会议纪要。8.4.8 上级有关绝缘监督制度、规程、反措、告知等。8.4.9 SF6断路器气体微水测试报告。8.4.10 绝缘子测零、盐密、污秽等级测试记录。8.4.11 电气一次设备大修分段验收报告。8.4.12 设备安装交接实验报告、验收记录。8.4.13 反映预试情况的图表或卡片或微机记录。8.4.14 历年电气设备交接、检修、干燥、事故抢修、技改、设

11、备安装、运营在线等实验、检查记录报告。8.4.15 高压电气设备红外(成像)测温记录。8.4.16 绝缘油跟踪分析记录。8.4.17 实验用仪器、仪表台帐及校验台帐。8.5.18 电气设备在线检测记录或台帐。8.5.19 全厂充油电气设备绝缘油的化学分析实验报告。8.5.20 全厂SF6电气设备气体的化学分析报告和监测周期表。9 监督报表及计划总结9.1 全面完毕上级下达的绝缘监督考核指标,并严格执行技术监督工作报告制度,检修部电气室绝缘监督专责人定期向绝缘监督专业工程师报送下列内容的报表和总结,重大问题及时报告。9.1.1 每月2日前,检修部电气室绝缘监督专责人将上月甲、乙、丙类电气设备月度

12、内所发生的电气设备绝缘事故、实验、检修与交接中发现的绝缘缺陷以及污闪、过电压事故与障碍、电气设备实验台数等,报送绝缘监督专业工程师。9.1.2 每季度首月2日前,检修部电气室绝缘监督专责人将上季度内甲、乙类电气设备所发生的电气设备绝缘事故、实验、检修与交接中发现的绝缘缺陷以及污闪、过电压事故与障碍等,报送绝缘监督专业工程师;绝缘监督专业工程师于每月5日前,将上月发生的甲、乙类电气设备绝缘事故、缺陷、障碍等整理汇总并经京泰发电有限责任公司副总经理审核签字后,上报京能国际投资有限公司和所指定的技术服务单位。9.1.3 每年3月1日前,绝缘监督专业工程师将本年度绝缘监督工作计划(含预试计划,其中应分

13、别列出甲、乙、丙类各种设备的计划预试台数)报送京能国际投资有限公司。9.1.4 每年12月底以前,检修部电气室绝缘监督专责人将当年绝缘监督工作总结、开关类检修工作总结、防污闪工作总结报送绝缘监督专业工程师;绝缘监督专业工程师于每年1月5日前,将本单位上年度绝缘监督等工作总结上报京能国际投资有限公司。9.1.5 对于重大电气设备绝缘缺陷或事故,检修部电气室绝缘监督专责人应以口头或简明书面材料及时上报检修部。9.1.6 检修部电气室绝缘监督专责人应上报与绝缘监督有关的重大事故分析报告和反事故措施。10 异常告警10.1 绝缘监督告警分类10.1.1 二级告警。二级告警为一般告警,由绝缘监督点检员填

14、写绝缘监督异常情况告警告知单,直接发给检修部电气室绝缘监督专责人并备案。10.1.2 一级告警。 一级告警为严重告警,由检修部电气室绝缘监督专责人填写绝缘监督异常情况告警告知单,由检修部电气室主管审核、备案,总工程师批准(情况紧急时可先告警后补签发手续),发给被告警单位主管,并在生产会议上宣布告警内容。10.2 接到监督异常情况告警告知单的单位应认真研究有关问题,并在规定期间内解决解决,并将解决结果及时报检修部电气室绝缘监督专责人或绝缘监督点检员。10.3 当发生下列情况时,检修部电气室绝缘监督专责人发出绝缘监督异常情况告警告知单10.3.1 绝缘监督范围内的设备已处在事故边沿,但仍在运营;1

15、0.3.2 绝缘监督范围内的设备不安全运营已延续一段时间,经绝缘技术监督分析会、绝缘监督指导后,仍没有改善,并且有关单位不积极解决;10.3.3 设备的运营数据、技术数据、实验数据有弄虚作假的情况;10.3.4 在大、小修和临修中安排的技术监督项目甩项、漏项,并且隐瞒不报;10.3.5 基层、专业监督网成员坚持对的意见,主管领导不采纳使成员受到压制和打击;10.3.6 专业主管领导带头违反绝缘技术监督实行细则、有关绝缘监督的工作制度;10.3.7 发生绝缘监督异常情况,不按绝缘监督有关制度、实行细则准时上报。10.3.8 二级告警10.3.8.1 发现乙类、丙类、丁类电气设备重大缺陷无端或未经

16、批准未及时消除;10.3.8.2 发生乙类、丙类电气设备预试周期无合法理由或未经批准超过规定期;10.3.8.3 发生交接、预试和检修后丙类及以上设备实验项目出现漏项、对不合格的数据不分析、不把关。10.3.9 一级告警10.3.9.1 发现甲类电气设备重大缺陷未经厂部批准未及时消除;10.3.9.2 发生甲类电气设备预试周期未经厂部批准无端超过规程规定;10.3.9.3 发生甲类电气设备重要实验数据超标,检修、实验单位对数据不分析、不把关、不上报、不采用相应措施,未经批准使设备继续投入运营。10.3.9.4 发生乙类电气设备经一次二级告警后仍未及时解决;10.3.9.5 发生丙类电气设备经二次二级告警后仍未及时解决。11 考核11.1 基础管理工作11.1.1 监督网不健全,不认真执行本绝缘监督实行细则及绝缘监督有关规程、制度、反措等,考核执行不力的有关专责人100元。11.1.2 对电气设备的重大绝缘事故和缺陷,未组织分析因素制定对策,每次考核有关部门或监督网成员200元。11.2 未准时上报绝缘监督计划、总结、报表, 每次考核负责人200元。12 附则12.1 本实行细则由检修部负责解释和修订。12.2 本实行细则自下发之日起执行。
