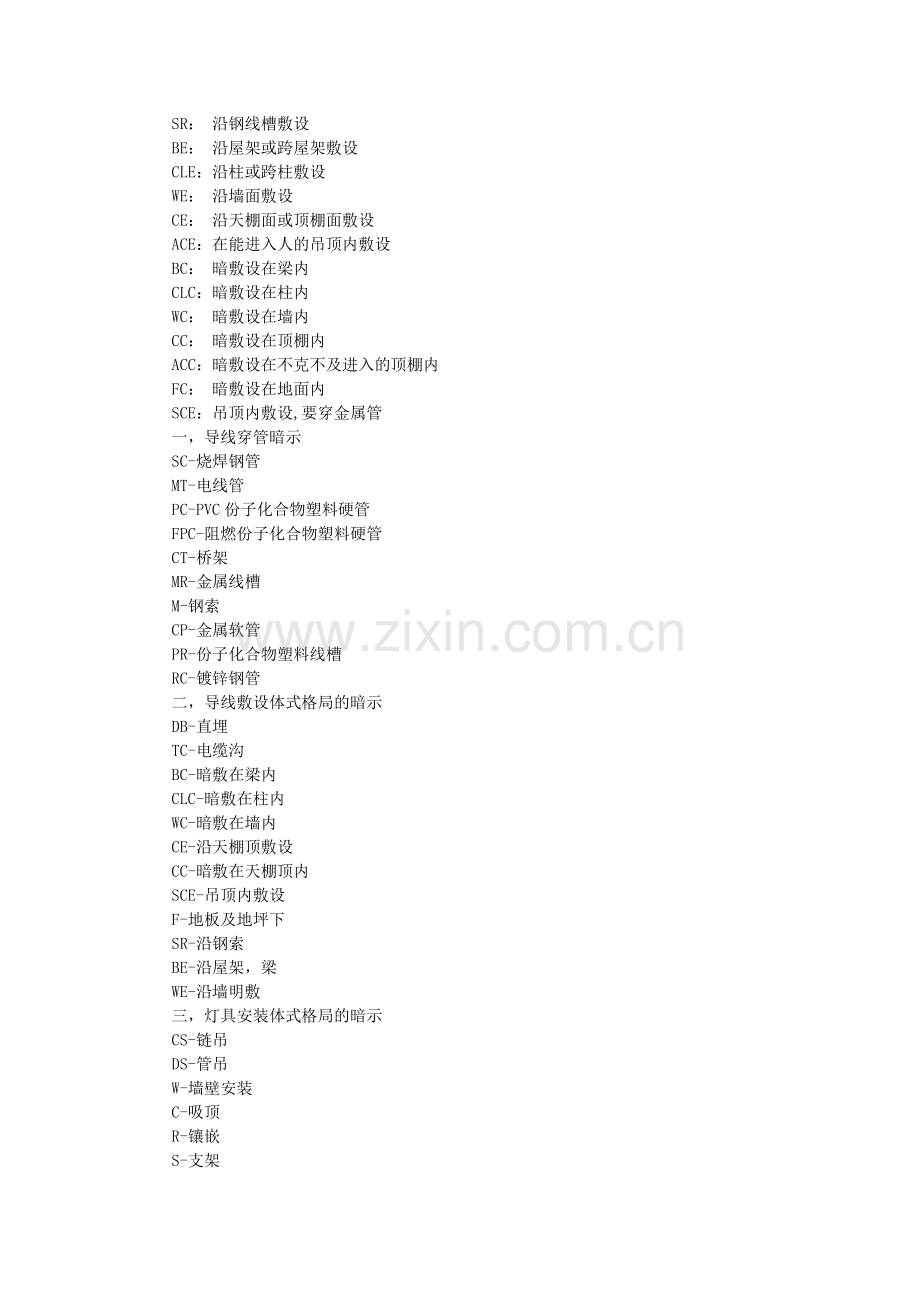

CAD标注字母代码.doc

SR： 沿钢线槽敷设BE： 沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE： 沿墙面敷设CE： 沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC： 暗敷设在梁内CLC：暗敷设在柱内WC： 暗敷设在墙内CC： 暗敷设在顶棚内ACC：暗敷设在不克不及进入的顶棚内FC： 暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管暗示SC-烧焊钢管MT-电线管PC-PVC份子化合物塑料硬管FPC-阻燃份子化合物塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-份子化合物塑料线槽RC-镀锌钢管二，导线敷设体式格局的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装体式格局的暗示CS-链吊DS-管吊W-墙壁安装C-吸顶R-镶嵌S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿烧焊钢管敷设：SC穿电线管敷设：MT穿硬份子化合物塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR份子化合物塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯份子化合物塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，定额电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，定额电流32A，2极开关其它那些符号都是关于导线穿管和敷设体式格局的一些暗示要领，你对于照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对于,10对于2400对于,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对于,10对于800对于0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对于,10对于2400对于,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对于,10对于200对于,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计较机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯6型号寄义：R毗连用软电缆（电线），软布局。V绝缘聚氯乙烯。 V聚氯乙烯绝缘V聚氯乙烯护套B平型（扁形）。S双绞型。A镀锡或镀银。F耐高温P编织屏蔽P2铜带屏蔽P22钢带铠装Y预制型、一般省略，或聚烯烃护套FD产物类别代号，指分支电缆。将要颁布的配置设备摆设部规范用FZ暗示，实在质相同YJ交联聚乙烯绝缘V聚氯乙烯绝缘或护套ZR阻燃型NH耐火型WDZ无卤低烟阻燃型WDN无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每一芯有32根铜丝 0.2：每一根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每一芯有24根铜丝 0.12：每一根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘毗连电缆（电线）R 镀锡铜芯聚乙烯绝缘平型毗连软电缆（电线）RVB 铜芯聚氯乙烯平型毗连电线RVS 铜芯聚氯乙烯绞型毗连电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形毗连软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形毗连软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形毗连软电缆RV105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘毗连软电缆AF205AFS250AFP250 镀银聚氯乙氟份子化合物塑料绝缘耐高温60oC250oC毗连软电线2、规格暗示法的寄义规格接纳芯数、标称剖面和电压等级暗示单芯分支电缆规格暗示法：同一回路电缆根数（1*标称剖面）， 0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV多芯绞合型分支电缆规格暗示法：同一回路电缆根数标称剖面， 0.6/1KV， 如：4*185+1*95 0.6/1KV多芯同护套型分支电缆规格暗示法：电缆芯数标称剖面-T，如：425-TRVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯 （主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线 K.控制电缆；B.电线；-105.暗示最高可用于105摄氏度，橡胶电缆，首要用于电动东西的电源电缆 最后字母是B，暗示扁平电缆，就是那种一排多股线粘在一起那种，有白的色彩、灰色等，有些人叫“排线” ，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火” 有下标22暗示钢铠装，2暗示铜铠装， 最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽） 用途：摄谱仪、仪表、对于讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混淆网（HFC）中传道输送数据摹拟信号 UTP：局域网电缆 用途：传道输送电话、计较机数据、防火、防盗保安体系、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装配的信号传道输送、控制、丈量 SYWV（Y）、SYKV 有线电视机、宽带网专用电缆 布局：（同轴电缆）单根无氧圆铜线+物理 发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） RVV（227IEC52/53） 聚氯乙烯绝缘软电缆 用途：家用电器、小规模电动东西、仪表及动 力照明 VR 聚氯乙烯护套安装用软电缆 SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的毗连和电话配线网的 分线盒接线用 RV、RVP 聚氯乙烯绝缘电缆 RVS、RVB 适用于家用电器、小规模电动东西、摄谱仪、仪表及动力照明毗连用电缆 BV、BVR 聚氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用 RIB 音箱毗连线（发烧线） KVV 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装配信号传道输送、控制、丈量 SFTP 双绞线 传道输送电话、数据及信息网 UL2464 电脑毗连线 VGA 显示器线 SYV 同轴电缆 无线通讯、广播、监控体系工程和关于电子设备中传道输送射频信号（含综合用同轴电缆） SDFP、SDFVP、SYFPY 同轴电缆，电梯专用 JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计较机控制电缆 二 1）类别：H市内通信电缆 HP配线电缆 HJ局用电缆 （2）绝缘：Y实心聚烯烃绝缘 YF沫子聚烯烃绝缘 YP沫子实心皮聚烯烃绝缘 （3）内护层：A涂塑铝带粘接屏蔽聚乙烯护套 S铝，钢双层金属带屏蔽聚乙烯护套 V聚氯乙烯护套 （4）特性：T石油膏填充 G高频隔离 C自承式 （5）外护层：23双层防腐钢带绕包销装聚乙烯外被层 33单层细钢丝铠装聚乙烯被层 43单层粗钢丝铠装聚乙烯被层 53单层钢带皱纹纵包铠装聚乙烯外被层 553双层钢带皱纹纵包铠装聚乙烯外被层 市话通信电缆 涂塑铝带粘接屏蔽聚乙烯护套 HYFAT 沫子聚乙烯绝缘 石油膏填充 *市话通信电缆 涂塑铝带粘接屏蔽聚乙烯护套 HYAC 实心聚乙烯绝缘 自承式 HYA-2002- 0.4寄义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对于绞，线径为0.4mm，对于数为200对于。 YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。敷设体式格局 穿烧焊钢管敷设 SC 穿电线管敷设 MT 穿硬份子化合物塑料管敷设 PC 穿阻燃半硬聚氯乙烯管敷设 FPC 电缆桥架敷设 CT 金属线槽敷设 MR 份子化合物塑料线槽敷设 PR 钢索敷设 M 穿聚氯乙烯份子化合物塑料波纹电线管敷设 KPC 穿金属软管敷设 CP 直接埋设 DB 电缆沟敷设 TC 混凝土排管敷设 CR AB/沿或跨梁(屋架)敷设 BC/暗敷在梁内 AC/沿或跨柱敷设 CLC/暗敷在柱内 WS/沿墙面敷设 WC/暗敷在墙内 CE/沿天棚或顶板面敷设 CC/暗敷在屋面或顶板内 SCE/吊顶内敷设 ACC/暗敷在不克不及上人的吊顶内 ACE/在能进人的吊顶内敷设 F/地板或地面下敷设TC 穿电线管敷设 SC 穿烧焊钢管敷设 KBG 穿套接扣压式薄壁钢导管敷设 PC 穿硬份子化合物塑料管敷设 CT 用电缆桥架敷设MR 用金属线槽敷设 WC 暗敷在墙内 FC 暗敷在地面或地板内 CC 暗敷在屋面或吊顶内 BC 暗敷在梁内 CLC 暗敷在柱内 WE 沿墙明敷 CE 沿天棚面或顶板面明敷 BE 沿屋架或跨屋架明敷用陶瓶或瓷柱附设 K 用份子化合物塑料线槽附设 PR 用钢线槽附设 SR 穿水煤气管附设 RC 穿烧焊钢管附设 SC 穿电线管附设 TC 穿聚氯乙烯硬质管附设 PC 穿聚氯乙烯半硬质管附设 FPC 穿聚氯乙烯份子化合物塑料波纹电线管附设 KPC 用电缆桥架附设 CT 用瓷夹附设 PL 用份子化合物塑料夹附设 PCL 用金属软管附设 CP 沿钢索附设 SR 沿屋架或跨屋架附设 BE 沿柱或跨柱附设 CLE 沿墙面附设 WE 沿天棚面或顶板面附设 CE 在能进人的吊顶内附设 ACE 暗敷设在梁内 BC 暗敷设在柱内 CLC 暗敷设在墙内 WC 暗敷设在地面内 FC 暗敷设在顶板内 CC 暗敷设在不克不及进人的吊顶内 ACC 线吊式 CP 自在器线吊式 CP 固定线吊式 CP 防水线吊式 CP 吊线器式 CP 链吊式 CH 管吊式 P 壁装式 W 吸顶式或直附式 S 镶嵌式 R 顶棚内安装 CR 墙壁内安装 WR 台上装 T 支架上安装 SP 柱上安装 CL 座装 HM
