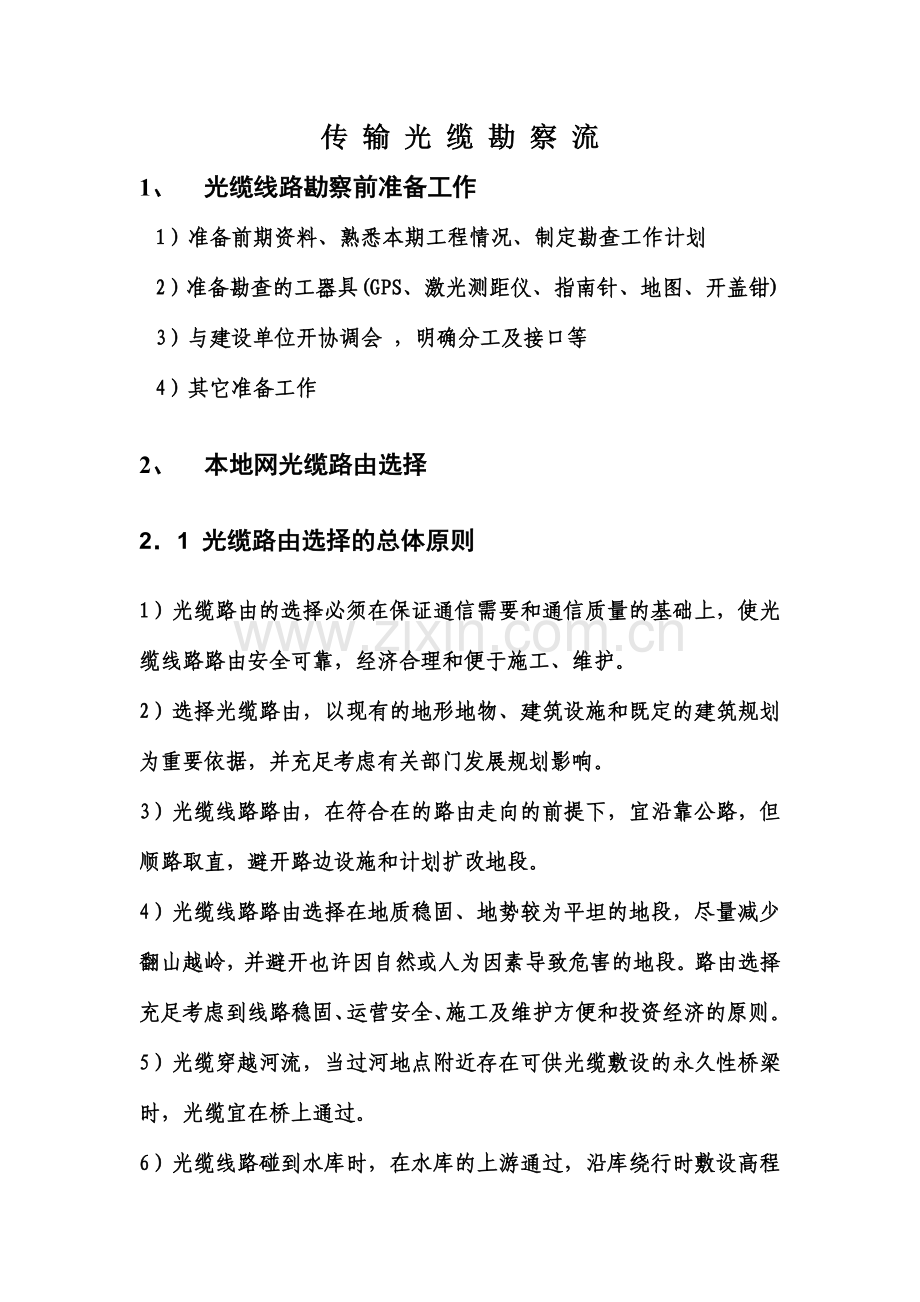

传 输 光 缆 勘 察 流
1、 光缆线路勘察前准备工作
1）准备前期资料、熟悉本期工程情况、制定勘查工作计划
2）准备勘查的工器具(GPS、激光测距仪、指南针、地图、开盖钳)
3）与建设单位开协调会 ，明确分工及接口等
4）其它准备工作
2、 本地网光缆路由选择
2．1 光缆路由选择的总体原则
1）光缆路由的选择必须在保证通信需要和通信质量的基础上，使光缆线路路由安全可靠，经济合理和便于施工、维护。
2）选择光缆路由，以现有的地形地物、建筑设施和既定的建筑规划为重要依据，并充足考虑有关部门发展规划影响。
3）光缆线路路由，在符合在的路由走向的前提下，宜沿靠公路，但顺路取直，避开路边设施和计划扩改地段。
4）光缆线路路由选择在地质稳固、地势较为平坦的地段，尽量减少翻山越岭，并避开也许因自然或人为因素导致危害的地段。路由选择充足考虑到线路稳固、运营安全、施工及维护方便和投资经济的原则。
5）光缆穿越河流，当过河地点附近存在可供光缆敷设的永久性桥梁时，光缆宜在桥上通过。

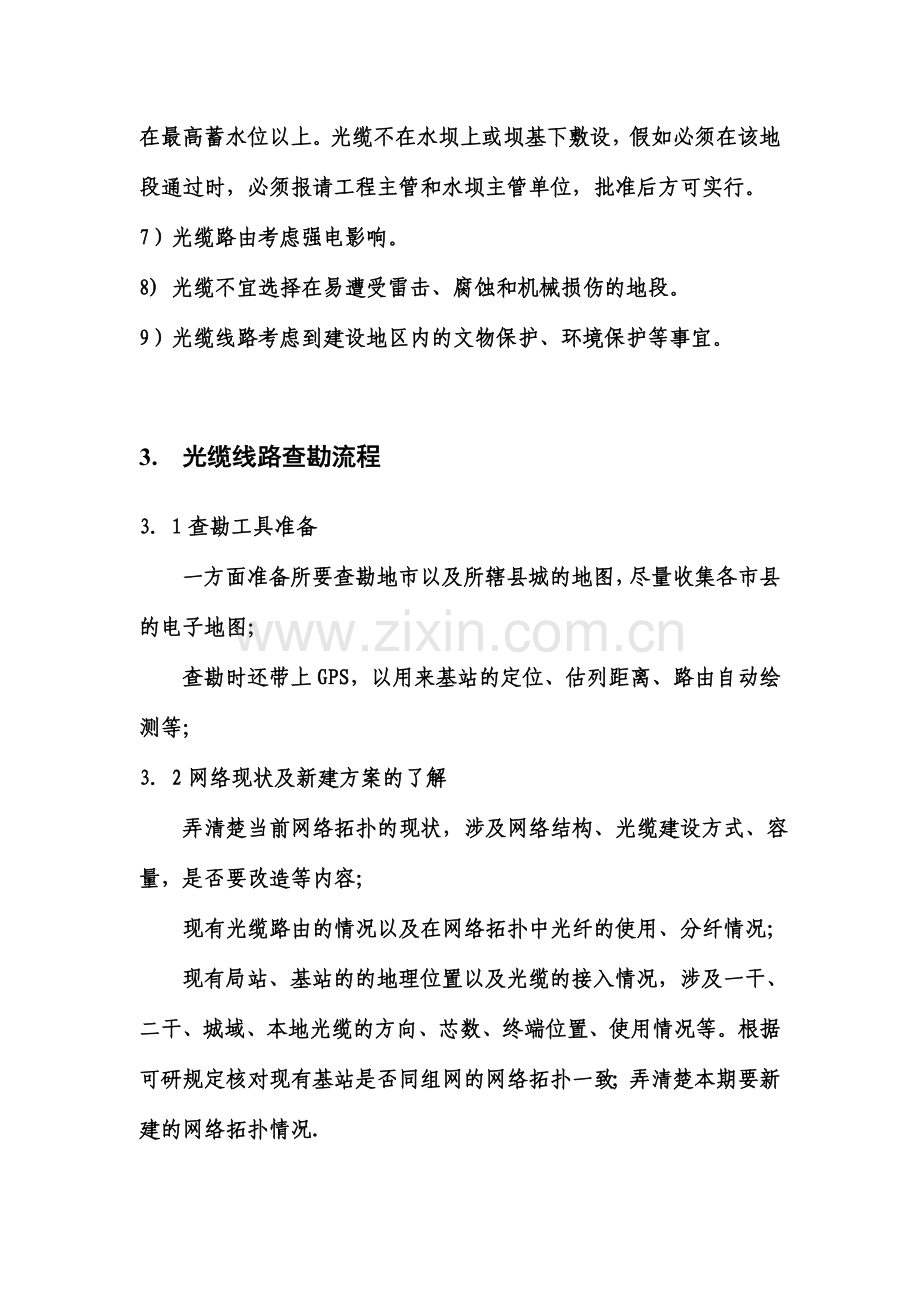

6）光缆线路碰到水库时，在水库的上游通过，沿库绕行时敷设高程在最高蓄水位以上。光缆不在水坝上或坝基下敷设，假如必须在该地段通过时，必须报请工程主管和水坝主管单位，批准后方可实行。
7）光缆路由考虑强电影响。
8) 光缆不宜选择在易遭受雷击、腐蚀和机械损伤的地段。
9）光缆线路考虑到建设地区内的文物保护、环境保护等事宜。

3. 光缆线路查勘流程
3．1查勘工具准备
一方面准备所要查勘地市以及所辖县城的地图，尽量收集各市县的电子地图；
查勘时还带上GPS，以用来基站的定位、估列距离、路由自动绘测等；
3．2网络现状及新建方案的了解
弄清楚当前网络拓扑的现状，涉及网络结构、光缆建设方式、容量，是否要改造等内容；
现有光缆路由的情况以及在网络拓扑中光纤的使用、分纤情况；
现有局站、基站的的地理位置以及光缆的接入情况，涉及一干、二干、城域、本地光缆的方向、芯数、终端位置、使用情况等。根据可研规定核对现有基站是否同组网的网络拓扑一致；弄清楚本期要新建的网络拓扑情况.
3．3线路查勘流程
线路一阶段勘察重要是光缆测量工作， 光缆线路测量完毕的重要工作内容如下所示：
（1） 勘察管道线路，勘察流程如下：
l 拟定线路基本路由走向后,必须用开盖钳一一撬开光缆途经的井盖,下到井里记录管道子孔的使用情况, 并指定本期工程所占用的子孔.
l 用激光测试仪准确测量人孔间距，标注人孔间距进位至米，每张图纸有本张管道长度合计和人孔数量合计。
l 标注沿靠公路的路名、公路里程和所经村镇的名称。
l 标注指北方向：每张图纸均标注指北方向，前后图纸的指北当一致。
l 测量过程中局部特殊地段（如管道过桥，光缆引上处）要仔细勘查，保证光缆敷设的可行性和安全性。
l 对测量过程中存在的问题（如管道埋深不够，管道子孔已满无法满足本期工程需求,管道塌方或被损坏导致管道不通,路由不安全等）要具体记录，并及时与建设单位、管道提供单位协商解决。
l 若涉及到运用已建的一级光缆、二级光缆，测量时从干线光缆上的引出点位置的拟定要准确，在引出点人（手）孔或电杆上用油漆作明显标记，并记录人孔号（或杆号）。
（2） 勘察现有架空线路,勘察流程如下
1／2023施工图标注电杆间距；规定对电杆按顺序分别编号，原则上使用原有编号，无编号的可自己编号；具体记录杆面程式、现有光缆、吊线及抗风及防凌拉线隔装数的设立情况，拉线及架空吊线程式，拟定本期光缆架挂位置与架挂方式及采用的相防护措施，对于需要新装吊线或加装拉线的位置及长度要准确登记，并绘制在1／2023施工图上。
（3） 勘察新建架空线路，勘察流程如下：
l 1／2023施工图标注电杆间距，一般都选择7米水泥杆为标准杆，选择7/2.2钢绞线为标准吊线，对7/2.6钢绞线作拉线；
l 测量时，线路转角处规定准确记录转角角度，定立三点标；过公路、河流等较大障碍时要定立三点标；
l 一般每根新立电杆处立标桩，并在测量现场拟定每根电杆的杆高；
l 测量时要注意记录线路沿线的地形地貌，选取设立双方拉线及四方接线的合适位置；按照工程沿线负荷区设立双方拉线和四方拉线；
l 根据新建架空线路的走向，在1/5万地形图上标绘光缆路由草图。
l 1／2023施工图标注电杆间距，每张图纸有本张架空线路长度合计。
l 标注沿靠公路的路名、公路里程和所经村镇的名称。
l 标注指北方向。
l 1／2023施工图按3号标准图绘制，并按两行线路路由上下排列
（4）勘察直埋光缆线路,勘察流程如下：
l 勘察时，每一百米钉一根标桩。百米标桩号为1、2、3、4……。百米桩号钉在路由通过的田埂等不易丢失的地方或写在路边岩石上。若为非百米处，标桩上写明位置（如累计长度）。
l 直埋起始点、转角点、整公里点、水线终端点、上、下公路点以及过公路、铁路等定三角标。三角定标点运用固定物体。定标时从测量前进方向顺时针旋转来拟定标号。顺时旋转至第一点为Ａ标，第二点为Ｂ标，中心标为定标点。标桩编号为＃xx(km)＋xxx（ｍ）或为＃xx（ｋｍ）。
l 标桩顶部涂红漆以使其醒目，并将其２／３打入地下，以保证不易被拔走。
l 现场定标数字与绘图数字一致。标桩零点为直埋测量的始点。
l 长途塑料管道、直埋光缆测量现场绘制草图，图面自左向右为测量前进方向。绘图纵向比例为１：２０００。
l 按绘图规定绘制路由及其两侧５０米范围内的地形、地物和建筑设施。路由纵向（前进方向）按比例绘制，横向可根据目测距离绘，但５０米外重要的目的在图上画出（如公路、铁路、河流及桥梁等），并标明其与路由间的距离。
l 线路穿越公路、铁路、河流和大的水塘等障碍物时，除绘制平面图外还绘制断面图，并按规定标明该处公路、铁路的里程及线路保护措施。表达方法见附图。
l 光缆沿公路排水沟或路肩敷设地段，在图上注明光缆上、下公路点位置，如“公路里程#ＸＸ＋ＸＸＸ┈#ＸＸ＋ＸＸＸ段光缆沿公路排水沟或路肩敷设”。在图上画出公路的大体走向和光缆路由。公路上的明显目的在图上表达，如公路里程碑、桥梁、涵洞等路边重要参照物。光缆沿公路排水沟或路肩敷设时，原则上转角定标，但在弯道多、转弯急的盘山公路上可不转角定标，但光缆上公路、和离开公路地点定标且在图上标明其转角。
