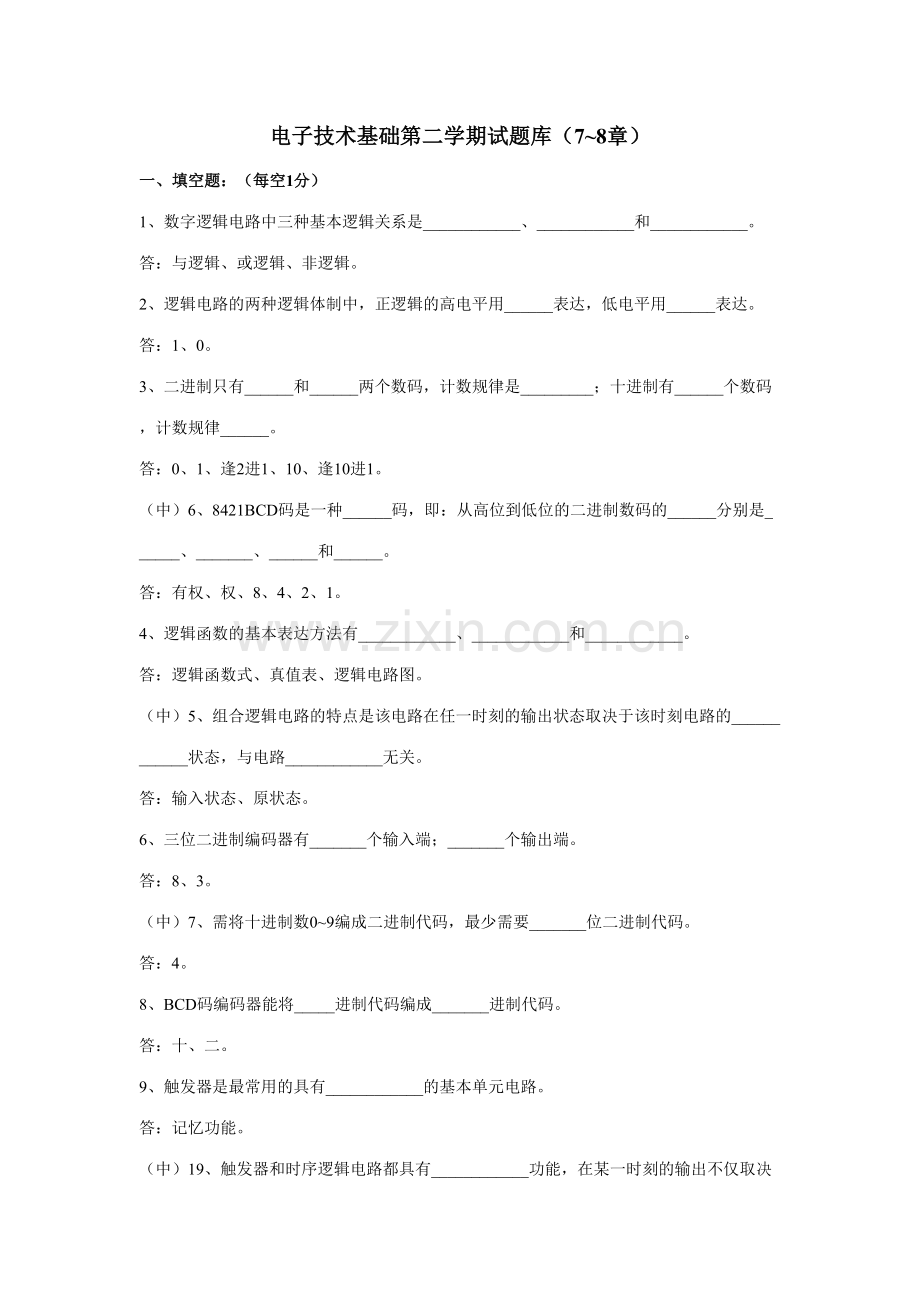

电子技术基础第二学期试题库（7~8章）
一、填空题：（每空1分）
1、数字逻辑电路中三种基本逻辑关系是____________、____________和____________。
答：与逻辑、或逻辑、非逻辑。
2、逻辑电路的两种逻辑体制中，正逻辑的高电平用______表达，低电平用______表达。
答：1、0。
3、二进制只有______和______两个数码，计数规律是_________；十进制有______个数码，计数规律______。
答：0、1、逢2进1、10、逢10进1。
（中）6、8421BCD码是一种______码，即：从高位到低位的二进制数码的______分别是______、_______、______和______。
答：有权、权、8、4、2、1。
4、逻辑函数的基本表达方法有____________、____________和____________。
答：逻辑函数式、真值表、逻辑电路图。
（中）5、组合逻辑电路的特点是该电路在任一时刻的输出状态取决于该时刻电路的____________状态，与电路____________无关。
答：输入状态、原状态。
6、三位二进制编码器有_______个输入端；_______个输出端。
答：8、3。
（中）7、需将十进制数0~9编成二进制代码，最少需要_______位二进制代码。
答：4。
8、BCD码编码器能将_____进制代码编成_______进制代码。
答：十、二。
9、触发器是最常用的具有____________的基本单元电路。
答：记忆功能。

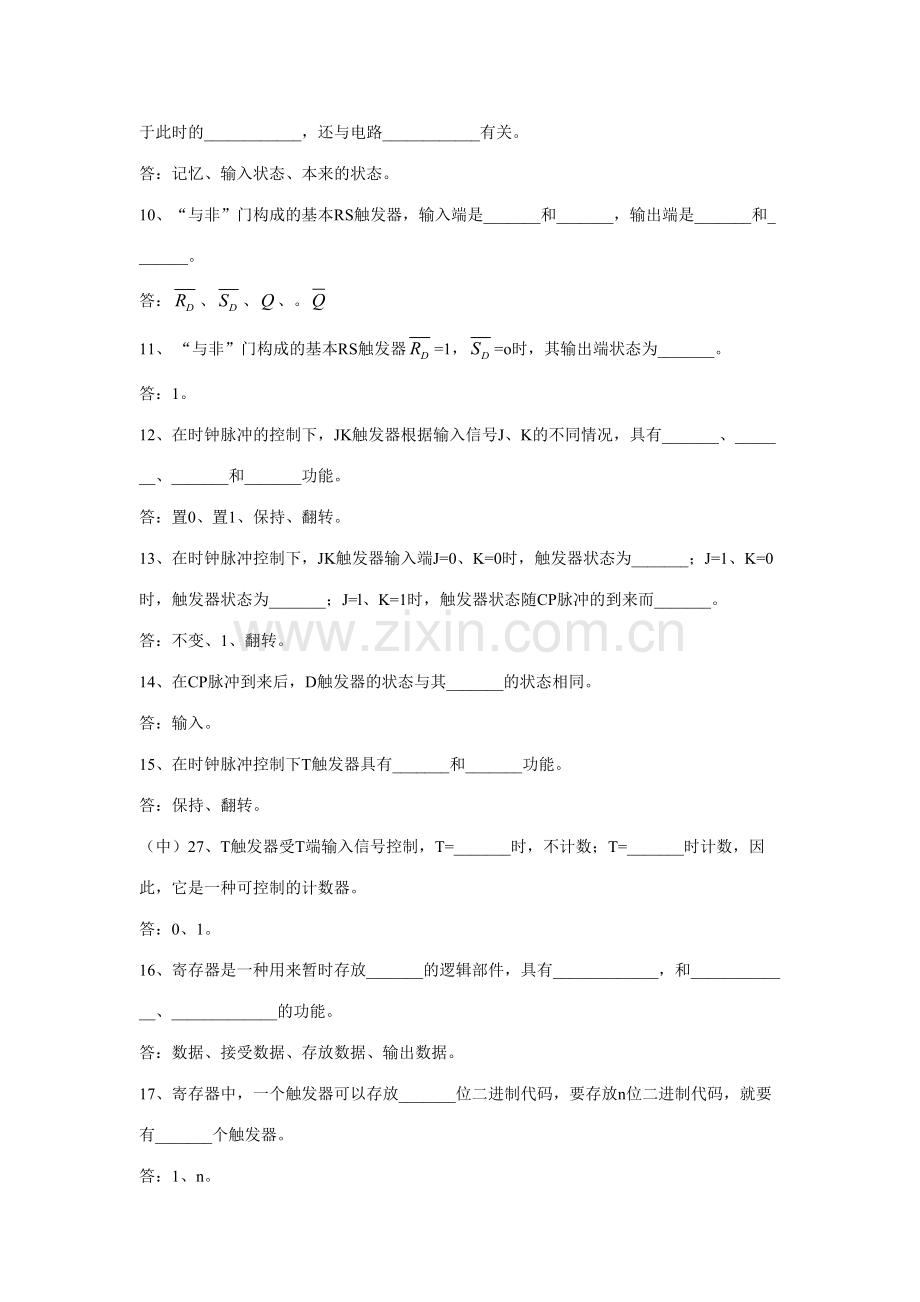

（中）19、触发器和时序逻辑电路都具有____________功能，在某一时刻的输出不仅取决于此时的____________，还与电路____________有关。
答：记忆、输入状态、本来的状态。
10、“与非”门构成的基本RS触发器，输入端是_______和_______，输出端是_______和_______。
答：、、、。
11、 “与非”门构成的基本RS触发器=1，=o时，其输出端状态为_______。
答：1。
12、在时钟脉冲的控制下，JK触发器根据输入信号J、K的不同情况，具有_______、_______、_______和_______功能。
答：置0、置1、保持、翻转。
13、在时钟脉冲控制下，JK触发器输入端J=0、K=0时，触发器状态为_______；J=1、K=0时，触发器状态为_______；J=l、K=1时，触发器状态随CP脉冲的到来而_______。
答：不变、1、翻转。
14、在CP脉冲到来后，D触发器的状态与其_______的状态相同。
答：输入。
15、在时钟脉冲控制下T触发器具有_______和_______功能。
答：保持、翻转。
（中）27、T触发器受T端输入信号控制，T=_______时，不计数；T=_______时计数，因此，它是一种可控制的计数器。
答：0、1。
16、寄存器是一种用来暂时存放_______的逻辑部件，具有_____________，和_____________、_____________的功能。
答：数据、接受数据、存放数据、输出数据。
17、寄存器中，一个触发器可以存放_______位二进制代码，要存放n位二进制代码，就要有_______个触发器。
答：1、n。
18、按逻辑功能的不同，寄存器可分为_____________和_____________。
答：数码寄存器、移位寄存器。
19、计数器可以用来_______输入脉冲的个数，还可以用来_______，_______或者进行数字运算等。
答：记录、定期、分频。
20、计数器按计数的进制不同，可分为_______，_______和_______计数器。
答：二进制、十进制、N进制。
21、将模拟信号转换成数字信号的电路称为_______转换器，简记为_______。
答：模/数、ADC。
22、将数字信号转换成模拟信号的电路称为__________转换器，简记为_______。
答：数/模、DAC。
23、模、数转换器通常要通过_______、_______、_______和_______四个环节来完毕。
答：采样、保持、量化、编码。
二、判断题：（每题1分）
（ ）1、逻辑电路中，一律用“1”表达高电平，用“0”表达低电平。
（ ）2、“与”门的逻辑功能是“有1出1，全0出0”。
（ ）3、“异或”门的功能是“相同出0，不同出1”。
（ ）4、常用的门电路中，判断两个输入信号是否相同的门电路是“与非”门。
（ ）5、由分立元件组成的三极管“非”门电路，事实上是一个三极管反相器。
（ ）6、用四位二进制代码表达1位十进制数形成二进制代码称为BCD码。
（ ）7、逻辑代数又称布尔代数。
（ ）8、逻辑变量只有0和1两种数值，表达事物的两种对立状态。
（ ）9、逻辑函数常用的化简方法有代数法和卡诺图法。
（ ）10、任何一个逻辑函数的表达式一定是唯一的。
答： 1、×2、×3、√4、×5、√6、√7、√8 、√ 9、√ 10、×；
（ ）11、任何一个逻辑表达式经化简后，其最简式一定是唯一的。
（ ）12、我们常用的计算机键盘是由译码器组成的。
（ ）13、优先编码器中，允许几个信号同时加到输入端，所以，编码器能同时对几个输入
信号进行编码。
（ ）14、常见的8—3线编码器中有8个输出端，3个输入端。
（ ）15、输出n位代码的二进制编码器，最多可以有2n个输入信号。
（ ）16、8421BCD码是最常用的二一十进制码。

（ ）17、二一十进制译码器的功能与二一十进制编码器的功能正好相反。
（ ）18、二一十进制译码器对8421BCD码以外的四位代码拒绝翻译。
（ ）19、电子手表常采用分段式数码显示器。
答： 11、×12、√3、×14、×15、√16、√17 、√18、√ 19、√；
（ ）20、触发器在某一时刻的输出状态，不仅取决于当时输入信号的状态，还与电路的原
始状态有关。
（ ）21、触发器进行复位后，其两个输出端均为0.
（ ）22、触发器与组合电路两者都没有记忆能力。

（中）（ ）23、基本RS触发器要受时钟脉冲的控制。
（ ）24、Qn+1表达触发器本来所处的状态，即现态。
（ ）25、当CP处在下降沿时，触发器的状态一定发生翻转。
（ ）26、所谓单稳态触发器，只有一个稳定状态，而不具有其他的状态。
（ ）27、JK触发器可以克服RS触发器存在的缺陷。
答： 20、√21、√22、×23、×24、×25 、× 26、×27、√；
（ ）28、寄存器具有记忆功能，可用于暂存数据。
（中）（ ）29、74LS194可执行左移、右移、保持等几种功能。
（ ）30、在异步计数器中，当时钟脉冲到达时，各触发器的翻转是同时发生的。
（ ）31、可逆计数器既能作加法计数，又能作减法计数。
（ ）32、计数器计数前不需要先清零。
（ ）33、计数器只能用于计数的场合。
（ ）34、74LS190只能进行十进制加法计数。
答： 28、√29、×30、×31、√32、×33、×34、×。
三、选择题：（每题2分）
1、 符合“或”逻辑关系的表达方式是（ ）。
Ａ．1+1=2 Ｂ．1+1=10 Ｃ．1+1=1 Ｄ．1+1=0
2、“与非”门的逻辑功能是（ ）。
Ａ．全1出0，有0出1 Ｂ．全0出1，有1出0
Ｃ．全1出1，有0出0 Ｄ．全0出0，有1出1
3、能实现“有0出0，全1出1”逻辑功能的是（ ）。
Ａ．与门 Ｂ．或门 Ｃ．与非门 Ｄ．或非门
4、符合真值表1的是（ ）门电路。
Ａ．与 Ｂ．或 Ｃ．非 Ｄ．与非
5、符合真值表2的是（ ）门电路。
Ａ．与 Ｂ．或 Ｃ．非 Ｄ．与非
A
B
P
0
0
0
1
1
1
1
0
1
0
1
1
A
B
P
1
0
1
0
0
1
0
1
1
1
1
0

表1 表 2
6、将二进制数10010101转换为十进制数，对的的是（ ）。
Ａ．149 Ｂ．269 Ｃ．267 Ｄ．147
7、将十进制数99化为二进制数，对的的是 （ ）。
Ａ．01010011 Ｂ．01010101 Ｃ．01100011 Ｄ．10101010
8、能使逻辑函数为1的变量A、B、C的取值组合有（ ）。
Ａ．000 Ｂ．110 Ｃ．111 Ｄ．101
9、下列表达式中，表达不对的是 （ ）。
Ａ．A·0=A Ｂ．A+0=A Ｃ．A·0=0 Ｄ．A+=0
（中）10、A、B、C均为逻辑变量，A+BC等于 （ ）。
Ａ．AB+AC Ｂ．A+ Ｃ．（A+B）+（A+C）
答：1、C 2、A 3、A 4、B 5、D 6、A 7、C 8、A 9、A 10、B
（中）11、能使逻辑函数 为0的变量A、B、C的数值组合有（ ）。
Ａ．000 Ｂ．100 Ｃ．010 Ｄ．111
12、逻辑函数式，简化后的结果是（ ）。
Ａ．2A Ｂ．A Ｃ．1 Ｄ．A2
13、逻辑函数式A+A，简化后的结果是（ ）。
Ａ．2A Ｂ．A Ｃ．1 Ｄ．A2
（中）14、逻辑函数式的逻辑值为 ( )。
Ａ．EF Ｂ． C．0 D．1
（中）15、用8421码表达的十进制数45，可以写成 （ ）。
Ａ．45 Ｂ．[101101]BCD Ｃ．[01000101] BCD Ｄ． [101101]2
16、欲表达十进制数的十个数码，需要二进制数码的位数是（ ）位。
Ａ．2 Ｂ．4 Ｃ．3 Ｄ．6
17、74LS138中规模集成电路也称为（ ）译码器。
Ａ．3—8线 Ｂ．4—10线 Ｃ．二一十进制 Ｄ．8—3线
18、以下表达对的的是（ ）。
Ａ．组合逻辑电路和时序逻辑电路都具有记忆能力
Ｂ．组合逻辑电路和时序逻辑电路都没有记忆能力
Ｃ．组合逻辑电路有记忆能力，而时序逻辑电路没有记忆能力
Ｄ．组合逻辑电路没有记忆能力，而时序逻辑电路有记忆能力
答：11、D 12、B 13、B 14、D15、C 16、B 17、A 18、D
（中）19、基本RS触发器中，输入端和不能同时出现的状态是（ ）。
Ａ．RD=SD=0 Ｂ．=0，=0 Ｃ．RD=SD=1 Ｄ．RD=1，SD=0
20、触发器工作时，时钟脉冲作为（ ）
Ａ．输入信号 Ｂ．清零信号 Ｃ．抗干扰信号 Ｄ．控制信号
21、在触发器电路中，运用SD端、RD端可以根据需要预先将触发器置（ ）。
Ａ．1 Ｂ．0 Ｃ．1或0
22、JK触发器不具有（ ）功能。
Ａ．置0 Ｂ．置1 Ｃ．计数 Ｄ．模拟
（中）23、JK触发器的特性方程为（ ）。
Ａ． Ｂ．
Ｃ． Ｄ．
24、当（ ）时，触发器翻转，每来一个CP脉冲，触发器的状态都要改变一次。
Ａ．J=0、K=0 Ｂ．J=0、K=1
Ｃ．J=1、K=0 Ｄ．J =1、K=1
25、（ ）触发器是JK触发器在J≠K条件下的特殊情况的电路。
Ａ．D Ｂ．T Ｃ．RS
26、（ ）触发器是JK触发器在J=K条件下的特殊情况的电路。
Ａ．D Ｂ．Ｔ Ｃ．ＲＳ
27、T触发器是一种可控制的（ ）触发器。
Ａ．计数 Ｂ．不计数 Ｃ．基本
28、D触发器在D=1时，输入一个CP脉冲，其逻辑功能是（ ）。
Ａ．置1 Ｂ．清0 Ｃ．保持 Ｄ．翻转
答：19、B 20、D21、C 22、D 23、A 24、D 25、B 26、A27、A 28、A
29、（ ）是一种用来暂时存放一位二进制数码的数字逻辑部件。
Ａ．编码器 Ｂ．译码器 Ｃ．寄存器 Ｄ．计数器
30、移位寄存器除具有存放数码的功能外，还具有（ ）的功能。
Ａ．移位 Ｂ．编码 Ｃ．译码 Ｄ．计数
31、与 相等的逻辑函数式是（ ）。
Ａ．A Ｂ．B Ｃ．AB Ｄ．A+B
32、双向移位寄存器中的数码可以（ ）。
Ａ．左移 Ｂ．右移 Ｃ．左移或右移 Ｄ．都不能
33、 与 相等的逻辑函数式是（ ）。
Ａ．A Ｂ．B Ｃ．AB Ｄ．A+B
答：29、C 30、A 31、B32、C 33、D
四、简答题：（每题5分）
1、什么是门电路？
答：门电路就是像“门”同样，按照一定条件“开”或“关”的电路，当条件满足时，门电路的输入信号就可以通过“门”而输出，否则，信号就不能通过“门”。
2、组合逻辑电路的特点是什么？
答:在任一时刻电路的输出状态仅仅取决于该时刻电路的输入状态，而与电路本来所处的状态无关。
3、时序逻辑电路的特点是什么？
答: 任一时刻电路的输出状态(新状态)不仅取决于该时刻的输入状态，并且与前一时刻电路的状态（原状态）有关。
（中）4、触发器必须具有哪些基本特点？
答：（1）有两个稳定的工作状态，即“0”和“1”；
（2）在适当的信号作用下，两种稳定状态可以互相转换；
（3）输入信号消失后，能将获得的新状态保持下来。

（中）5、写出JK触发器逻辑表达式并作出它的逻辑功能表。
答：逻辑表达式表达为
  逻辑功能表：

J
K

说明
0
0

保持
0
1
0
复位
1
0
1
置位
1
1

计数

（中）6、根据逻辑函数，画出相应的逻辑图。

Y
≥1

&
&
&

B
A
C
&

答：

Y
&

≥1
B
A
C
≥1

（中）7、根据逻辑函数，画出相应的逻辑图。
答：

（中）8、写出图示电路的逻辑表达式。

Y
&

&

B
AA
C
&

B

C

答： 。
（中）9、写出图示电路的逻辑表达式。
Y
≥1

B
A
&

答：。
10、设“与非”门组成的基本RS触发器的输入信号波形如图所示，试在波形下方画出端和的信号波形。（设触发器的初始状态为“0”）

答：

五、问答、计算题：（每题15分）
（中）1、根据图示逻辑符号和输入波形，试画出相应的输出波形。
&

B
A
B
A
Y

答：根据 （5分）

B
A
Y

（10分）

（难）&

B
A
B
A
Y
2、根据图示逻辑符号和输入波形，试画出相应的输出波形。

答：根据 （5分）

B
A
Y

（10分）

（中）3、将下列二进制数转化成十进制数：（每题5分）
（1）1011
（2）100001
（3）101
答：（1）11；（2）33；（3）5；
（中）4、将下列十进制数转化成二进制数：（每题5分）
（1）9
（2）235
（3）5
答：（1）1001；（2）11101011；（3）101；
（中）5、将下列二进制数转化成十进制数：（每题5分）
（1）1010
（2）11101：
（3）1000
答：（1）10；（2）29；（3）8.
（中）6、将下列十进制数转化成二进制数：（每题5分）
（1）5
（2）235
（3）64
答：（1）101；（2）11101011；（3）1000000

（难）7、将下列逻辑函数式化简：（每题5分）
（1）
（2）
（3）
答：（1）； （2）1； （3）。
（难）8、将下列逻辑函数式化简：（每题5分）
（1）
（2）
（3）
答：（1）；（2）；（3）。
（难）9、画出逻辑函数的逻辑图。
解：由Y＝(A+B) •A•B分析出，要用逻辑图实现该函数需要有以下几个门电路实现：
第一级： Y1 ＝A+B “或”门 （3分）
“与非”门 （3分）
第二级： Y＝Y1•Y2 “与”门 （3分）

Y
&

≥1

B
A
&

Y2
Y1
第一列
第二列
第二级
第一级

（6分）

（中）10、假如 A=1，B=0，C=0，求下列各表达式的值。（每题5分）
（1） （2）
（3）
答：1、1、1。
