栋楼工程方案交底.doc

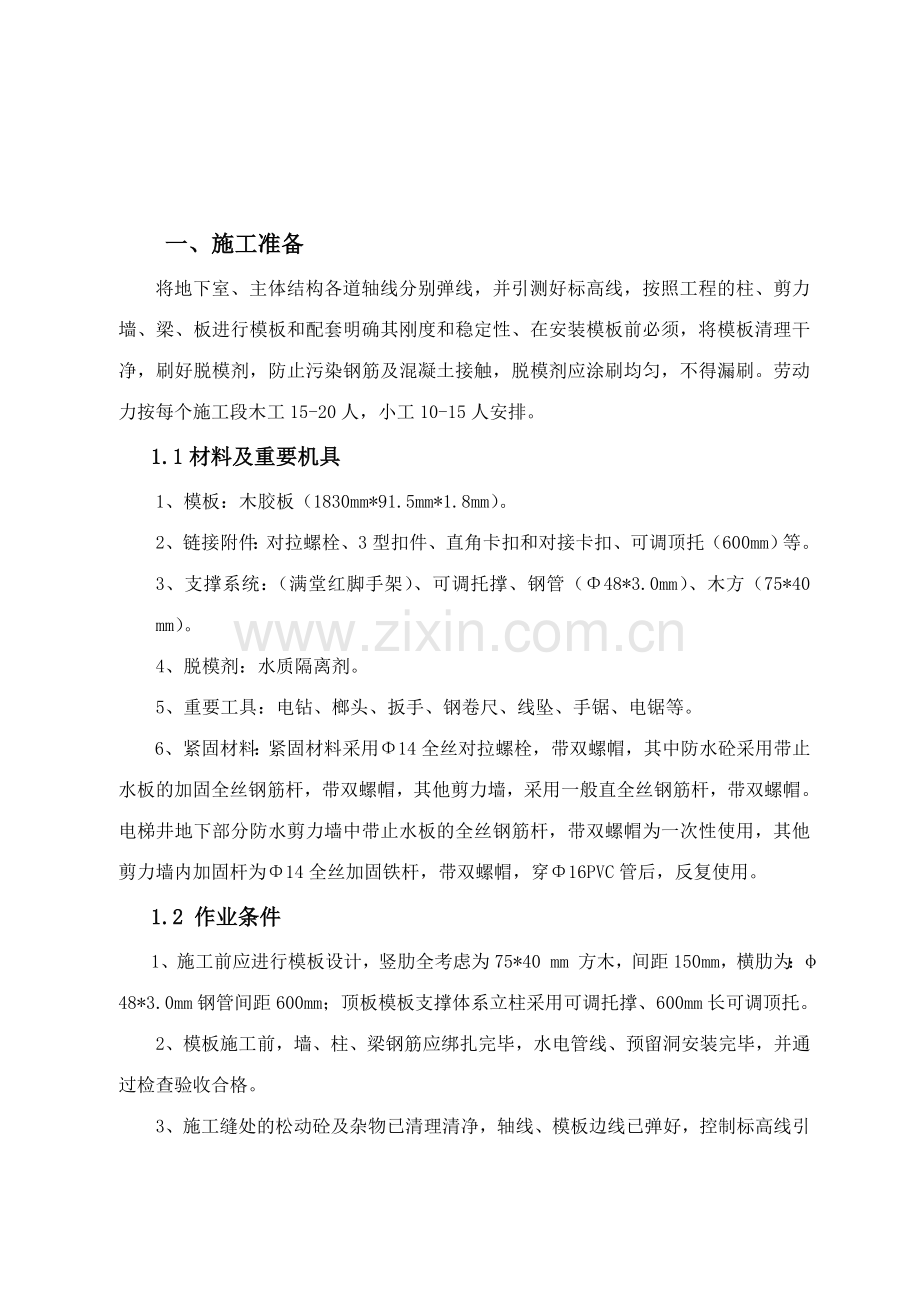

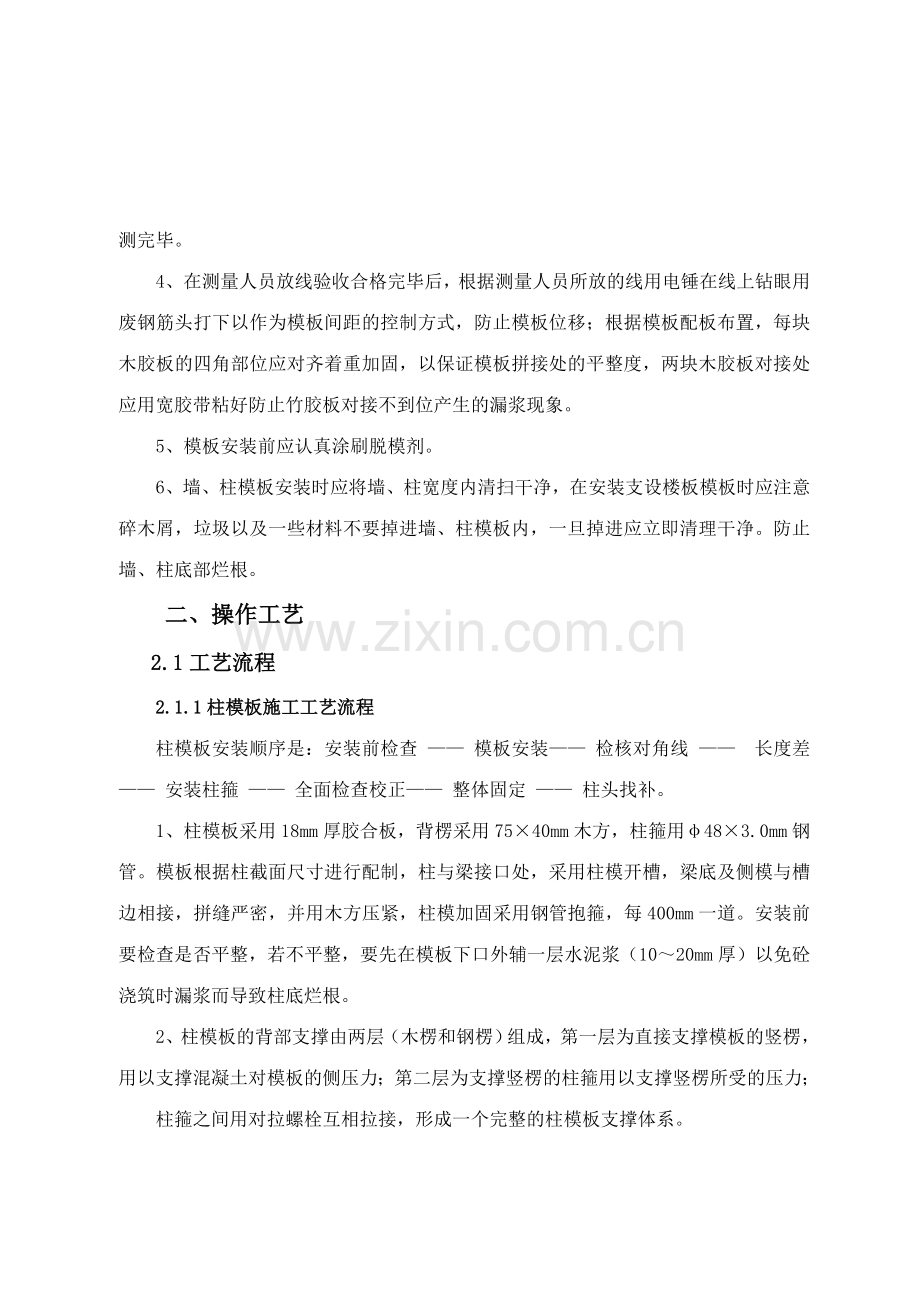

一、施工准备将地下室、主体结构各道轴线分别弹线，并引测好标高线，按照工程的柱、剪力墙、梁、板进行模板和配套明确其刚度和稳定性、在安装模板前必须，将模板清理干净，刷好脱模剂，防止污染钢筋及混凝土接触，脱模剂应涂刷均匀，不得漏刷。劳动力按每个施工段木工15-20人，小工10-15人安排。1.1材料及重要机具1、模板：木胶板（1830mm*91.5mm*1.8mm）。2、链接附件：对拉螺栓、3型扣件、直角卡扣和对接卡扣、可调顶托（600mm）等。3、支撑系统：（满堂红脚手架）、可调托撑、钢管（48*3.0mm）、木方（75*40 mm）。4、脱模剂：水质隔离剂。5、重要工具：电钻、榔头、扳手、钢卷尺、线坠、手锯、电锯等。6、紧固材料：紧固材料采用14全丝对拉螺栓，带双螺帽，其中防水砼采用带止水板的加固全丝钢筋杆，带双螺帽，其他剪力墙，采用一般直全丝钢筋杆，带双螺帽。电梯井地下部分防水剪力墙中带止水板的全丝钢筋杆，带双螺帽为一次性使用，其他剪力墙内加固杆为14全丝加固铁杆，带双螺帽，穿16PVC管后，反复使用。1.2 作业条件1、施工前应进行模板设计，竖肋全考虑为75*40 mm 方木，间距150mm，横肋为：48*3.0mm钢管间距600mm；顶板模板支撑体系立柱采用可调托撑、600mm长可调顶托。2、模板施工前，墙、柱、梁钢筋应绑扎完毕，水电管线、预留洞安装完毕，并通过检查验收合格。3、施工缝处的松动砼及杂物已清理清净，轴线、模板边线已弹好，控制标高线引测完毕。4、 在测量人员放线验收合格完毕后，根据测量人员所放的线用电锤在线上钻眼用废钢筋头打下以作为模板间距的控制方式，防止模板位移；根据模板配板布置，每块木胶板的四角部位应对齐着重加固，以保证模板拼接处的平整度，两块木胶板对接处应用宽胶带粘好防止竹胶板对接不到位产生的漏浆现象。5、模板安装前应认真涂刷脱模剂。6、墙、柱模板安装时应将墙、柱宽度内清扫干净，在安装支设楼板模板时应注意碎木屑，垃圾以及一些材料不要掉进墙、柱模板内，一旦掉进应立即清理干净。防止墙、柱底部烂根。二、操作工艺2.1工艺流程2.1.1柱模板施工工艺流程柱模板安装顺序是：安装前检查 模板安装 检核对角线 长度差 安装柱箍 全面检查校正 整体固定 柱头找补。 1、柱模板采用18mm厚胶合板，背楞采用7540mm木方，柱箍用483.0mm钢管。模板根据柱截面尺寸进行配制，柱与梁接口处，采用柱模开槽，梁底及侧模与槽边相接，拼缝严密，并用木方压紧，柱模加固采用钢管抱箍，每400mm一道。安装前要检查是否平整，若不平整，要先在模板下口外辅一层水泥浆（1020mm厚）以免砼浇筑时漏浆而导致柱底烂根。2、柱模板的背部支撑由两层（木楞和钢楞）组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍用以支撑竖楞所受的压力；柱箍之间用对拉螺栓互相拉接，形成一个完整的柱模板支撑体系。柱模板设计示意图2.1.2墙体模板施工工艺流程1、墙模安装顺序是：支模前的检查 支侧模钢筋绑扎 安装对拉螺栓，支另一侧模校正模板位置 紧固对拉止水螺栓支撑固定 全面检查。2、墙体模板支设前须对墙内杂物进行清理，弹出墙的边线和模板就为线，外墙大角应标出轴线，并做好砂浆找平层或通过在模板下口粘贴海绵条以防止漏浆。3、墙体模板安装前先放置好门窗模板及预埋件，并按照墙体厚度焊好限位钢筋，地下室外墙限位钢筋内外严禁联通。但应注意不能烧断墙体主筋。4、模板安装从外模中间开始，以保证建筑物的外形尺寸和垂直度的准确性；立好一侧模板后即可穿入止水的对拉螺栓，再立另一侧模板就位调整，对准穿墙螺栓孔眼进行固定。5、模板安装前须均匀涂刷脱模剂；支模时须对模板拼缝进行解决，在面板拼缝处用双面胶带粘贴；在墙的拐角处（阳角）也应注意两块板的搭接严密；阴角模立好后，要将墙体模板的横背楞（48*3.0mm钢管）延伸到阴角模，并穿好对拉螺栓使其与相应的阴角模或墙体模板固定，以保证角度的方正和不跑模。6、剪力墙模板采用散支散拆方式，模板采用胶合板，用7540mm木方作龙骨，用“3形卡”将对拉螺杆与钢管连接起来，木方间距300，钢管间距400，对拉螺杆间距水平600mm，竖向400mm，模板采用钢管支撑和对拉螺栓共同支撑稳定。2.1.3梁模板施工工艺流程1、工艺流程：抄平、弹线（轴线、水平线）支撑架搭设 支柱头模板铺设底模板 拉线找平封侧模预检。2、根据主控制线放出各梁的轴线及标高控制线。3、梁模板支撑。梁模板支撑采用扣件式满堂钢管脚手架支撑，立杆纵、横向间距均为800mm；立杆须设立纵横双向扫地杆，扫地杆距楼地面200mm；立杆全高范围内设立纵横双向水平杆，水平杆的步距（上下水平杆间距）不大于1400mm；.立杆顶端必须设立纵、横双向水平杆。在满堂架的基础上在主次梁的梁底再加一排立杆，沿梁方向间距0.9m。梁底小横杆和立杆交接处立杆加设保险扣。梁模板支架宜与楼板模板支架综合布置，互相连接、形成整体。4、剪刀撑。竖直方向：纵、横双向沿全高每隔四排立杆设立一道竖向剪刀撑。水平方向：沿全平面每隔2步设立一道水平剪刀撑。剪刀撑宽度不应小于4跨，且不应小于6m，纵向剪刀撑斜杆与地面的倾角宜在4560度之间，水平剪刀撑与水平杆的夹角宜为45度。2.1.4梁模板安装1、大龙骨采用483.0mm双钢管，其跨度等于支架立杆间距；小龙骨采用75mm40mm方木，间距300mm，其跨度等于大龙骨间距。2、梁底模板铺设：按设计标高拉线调整支架立杆标高，然后安装梁底模板。梁跨中起拱高度为梁跨度的2，主次梁交接时，先主梁起拱，后次梁起拱。3、梁侧模板铺设：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模应设立斜撑，当梁高大于700mm时设立腰楞，并用对拉螺栓加固，对拉螺栓水平间距为500，垂直间距300。4、因本工程部分梁支架高度大于4米，根据有关文献建议，假如仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了施工技术2023（3）：扣件式钢管模板高支撑架设计和使用安全中的部分内容。设计时采用所有梁截面中最大一根计算，为3KL10，尺寸：500mm*900mm。2.1.5楼板模板施工工艺流程1、工艺流程：支架搭设龙骨铺设、加固楼板模板安装预检。2、支架搭设：楼板模板支架搭设同梁模板支架搭设，与梁模板支架统一布置。立杆顶部如设立顶托，其伸出长度不应大于300mm；顶部支撑点位于顶层横杆时，应靠近立杆，且不大于100。3、立杆间距900mm，水平杆间距1400mm，加扫地杆。且立杆支撑钢管不能有接头，如有少数接头现象，所有顶撑之间要设水平撑或剪刀撑，进行横纵向扫地杆加固，以保持顶撑的稳固可靠。沿支架四周外立面应满足立面满设剪刀撑；中部可根据需要并依构架框格的大小，每隔10m设立。4、模板安装：采用木胶合板作楼板模板，一般采用整张铺设、局部小块拼补的方法，模板接缝应设立在龙骨上。大龙骨采用483.0mm双钢管，其跨度等于支架立杆间距；小龙骨采用75mm40mm方木，间距300mm，其跨度等于大龙骨间距。挂通线将大龙骨找平。根据标高拟定大龙骨顶面标高，然后架设小龙骨，铺设模板。5、楼面模板铺完后，应认真检查支架是否牢固。模板梁面、板面清扫干净。浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决。三、封闭式楼梯制作方法3.1操作工艺绑扎梯板钢筋、清理梯梁建渣、弹楼梯侧模 线 制作踏步板、预留齿状剪力墙模板 安装剪力墙侧模、安装 踏步板、初步加固 整体加固、留排气孔 清理周边建渣 封闭建渣清理预留孔 图1 封闭式楼梯模板安装、加固示意图注：节点1：竖向踏步板； 节点2：水平踏步板； 节点3：木方；节点4： 对拉螺栓；节点5：钢管（6米）； 节点6：预埋钢筋环；节点7： 建渣预留孔； 节点8：斜撑钢管 ；节点9：与剪力墙连接加固预留孔图2 建渣预留孔大样图封闭式楼梯板底模板安装、加固示意图3.2铺设梯板、加固根据设计图纸规定拟定楼梯的斜长及宽度，再根据现场实际情况对木模板进行裁剪、加工，规定最佳是整张裁剪，防止浇筑混凝土时扩张力向外扩张对楼梯模板导致楼梯模板变形。浇筑完毕后导致楼梯变形。铺设梯板前应对楼梯模板整体加固时将使用到的对拉螺栓加固进行提前预留孔，孔径为14mm，预留孔纵坐标位置为沿着梯板斜长方向从梯梁与梯板接触口起每间距700mm布置一道，2个预留孔横坐标位置为分别距离各自梯板边沿300mm处每间距700mm布置一道，每道为2个孔。开始铺设梯板模板时应先对梯板支撑系统进行加固，其加固方式采用75mm40mm规格木方作为次龙骨外加钢管、顶筒的组合进行斜撑，木方（次龙骨）摆向沿着梯板斜长方向，且从梯板边沿起每间距250mm布置一根木方，布置原则为保证梯板两端均安装木方且中间跨木方间距不大于250mm（注：单条木方长度不够时可采用搭接方式，且搭接处必有斜撑钢管顶筒，两端木方各自伸出斜撑钢管长度不小于150mm）。钢管支撑角度与梯板底面宜成90度，且支撑钢管底脚与下层楼梯的踏步相接触（即支撑在水平踏步与垂直踏步的交接转角位置），与顶丝接触的支撑钢管采用2根48*3.0钢管合并且兼作楼梯的整体加固支撑主龙骨，斜撑加固时，支撑钢管第一跨为沿着梯板斜长方向距离梯梁与梯板接触口700mm处布置一道，之后且间距1400mm布置一道，且最后一跨不得大于700mm，每道为2个钢，钢管横坐标位置为分别距离各自梯板边沿250mm处进行布置。3.3制作踏步板、预留齿状剪力墙模板根据设计图纸规定对水平踏步板、垂直踏步板、剪力墙（框架梁）及楼梯侧模锯齿状预留板进行提前下料、加工。操作此环节时，应特别注意扣除模板厚度及拟定水平踏步板与垂直踏步板互相连接方式及踏步板与剪力墙锯齿状模板边沿的连接方式。3.4安装剪力墙侧模、安装踏步板、初步加固安装剪力墙侧模时需根据定位线的位置调整锯齿状模板的空间相对位置，就绪后对剪力墙侧模进行加固，加固方法与普通剪力墙加固方法相同。剪力墙侧模加固完毕后，便开始进行踏步板的安装，安装踏步板时应一方面从楼梯下口的第一个竖向踏步板开始安装，再安装第一个横向踏步板，如此类推，安装时应采用铁钉进行初步固定，铁钉用量以保证踏步板用手推搡不会随意摆动为原则。3.5整体加固、留排气孔踏步板安装、加固工序完毕后应进行整体加固，进行整体加固前应一方面根据不同楼梯的梯板斜率规定在每梯水平踏步板面放置木方，木方需水平放置且木方边沿距离踏步边沿相对位置需根据楼梯斜率而定，其原则为：木方高度(mm)/踏步边沿距离木方外侧边沿距离(mm)=梯板斜率。待木方固定后，采用电钻机对踏步板进行钻孔处，鉴于之前的工序已进行了楼梯板底的钻孔解决，因此可运用此孔从下往上对踏步板进行开孔解决，电钻机钻头方向应垂直于楼梯斜长方向，孔径为12mm，钻孔工序完毕后采用对拉螺栓插入预留孔中配4根长度为6米的钢管顺着楼梯斜板方向沿着对拉螺栓两边对楼梯整体进行加固。整体加固完毕后应对踏步板预留排气孔，排气孔布置在水平踏步板上，排气孔应分段设立，每段为35个踏步,每一踏步设立3-5个排气孔为宜。3.6清理周边建渣1、待上述所有工序均完毕且检查无误之后，应对周边2米范围内（涉及现浇板上）的建渣进行及时清理，且用冲水的方式将建渣从楼梯斜板底面的建渣预留孔排出。2、封闭建渣清理预留孔，建渣清理完毕后便可以对楼梯斜板预留的建渣清理预留孔进行封闭，必要时可视具体情况外加两根钢管对封闭部位的模板进行单独加固。3.7施工注意要点3.7.1建渣清理使用封闭式楼梯方式支模时必须设立建渣清理孔，如图2所示。建渣清理孔是在原楼梯底模板基础上挖的一个便于清理建渣的，孔型为长方形，长度为楼梯的宽度，宽度为250mm，选用厚度为13mm的覆面木胶合板作为附加模板，以便在安装时固定清理孔与原模板的衔接处。3.7.2水平、竖直踏步板搭接顺序水平、竖直踏步板与剪力墙模板、预制齿状楼梯侧模板搭接时的连接顺序建议采用如下方式：1、水平踏步板端部取代垂直踏步板上部；2、垂直踏步板下部取代水平踏步板根部；3、垂直踏步板左、右端部取代剪力墙（框架梁）及楼梯侧模锯齿状预留模板端部；4、水平踏步板左、右端部取代剪力墙（框架梁）及楼梯侧模锯齿状预留模板端部。3.7.3混凝土振捣时间控制封闭式楼梯由于是把楼梯与剪力墙连成为一个整体，因此，在浇筑封闭式楼梯时为克服混凝土的重力和和易性对楼梯踏步板也许导致的“爆模”问题。浇筑封闭式楼梯混凝土时必须保证在混凝土浇筑至楼梯踏步一半容量（即采用剪力墙浇筑标高作为参考）时，停止浇筑40-50分钟，待下部混凝土初凝一定限度后继续浇筑。3.7.4排气孔设立封闭式楼梯必须设立排气孔，且排气孔位置必须设立在水平踏步板上。需在踏步板安装、加固后进行钻孔，以免导致木方与排气孔位置重叠。四、后浇带的模板施工4.1基础底板后浇带按图纸进行，方法为：根据图纸设计位置，放出后浇带位置线，在边线内侧抹50mm宽，50mm高（东西向后浇带）或75mm高（南北向后浇带）c35细石混凝土以防止筏板砼砂浆从下层钢筋网片下渗入后浇带内。带筏板钢筋绑扎完毕后，再焊接止水钢板，同法固定止水钢板上半部钢丝网，上层钢筋网片上绑扎50mm厚带锯齿型木条，阻挡筏板上层钢筋网片以上砼浆。4.2梁板后浇带的解决1、为保证结构支撑体系的安全，后浇带模板采用独立的支撑体系，与平台模板连接处断开，不影响平台模板的拆除。地下室标准层采用钢管支撑间距800，因后浇带设计宽度800，所用竹胶合板宽为3000，这样两侧各有1100宽度，可保证后浇带两侧模板支撑拆除后有1100宽钢筋砼受后浇带支撑体系支撑。2、后浇带两侧梁属于悬臂结构，应在梁底中间部位采用加密支撑钢管。后浇带的留槎在梁的部位使用双层5mm孔眼快易收口网，角度设立为45度。在板的部位使用木夹板根据钢筋的间距锯口支设，以保证钢筋保护层的准确。3、后浇带的覆盖保护：在浇筑后浇带两侧平台后，洒水进行养护水。后浇带上方先覆盖一层塑料薄膜或彩条布，再覆盖一层竹夹板，以保持后浇带内无杂物。五、模板的验收5.1模板及其支架必须符合下列规定1、保证工程结构和构件各部分形状尺寸和互相位置的对的，必须要符合图纸设计规定。2、具体足够的承载能力，刚度和稳定性，能可靠承受新浇筑砼的自重和侧压力，以及在施工过程中所产生的荷载。3、构造应简朴、装拆方便，并便于钢筋的绑扎、安装和砼的浇筑、养护等规定。4、模板的接缝应严密，不得漏浆。5.2验收制度模板验收时，应由项目工程师带队，施工、质检、安全等人员所有到现场参与验收，合格后方可进行下道工序施工。六、模板的拆除1、拆模程序：先支的后拆，后支的先拆先拆非承重部位，后拆承重部位先拆除柱模板，再拆楼板底模、梁侧模板最后拆梁底模板。2、柱、梁板模板的拆除必须待混凝土达成设计规范规定的脱模强度。柱模板应在混凝土强度能保证其表面及棱角不因拆模而受损坏时方可拆除；板与梁底模板应在梁板砼强度达成设计强度的100%，并有同条件养护拆模试压报告，经监理审批签发拆模告知书后方可拆除。3、模板拆除的顺序和方法。应按照配板设计的规定进行，遵循先支后拆，先非承重部位后承重部位，自上而下的原则。拆模时严禁用大锤和撬棍硬砸硬撬。4、拆模时，操作人员应站在安全处，以免发生安全事故。待该片（段）模板所有拆除后，将模板、配板、支架等清理干净，并按文明施工规定运出堆放整齐。5、拆下的模板、配件等，严禁抛扔，要有人接应传递。按指定地点堆放，并做到及时清理，维修和涂刷好隔离剂，以备待用。图：底模拆除时混凝土强度规定（详见附图一）七、质量保证措施及施工注意事项1、施工前由木工翻样绘制模板图和节点图，经施工负责人复核后方可施工，安装完毕，经有关人员组织验收合格后，方能进行钢筋安装等下道工序的施工作业。2、现浇结构模板安装允许偏差：序号项 目允许偏差(mm)1轴线位移52底模上表面标高53截面内部尺寸柱、梁4，-54层高垂直度大于5m85相邻两板表面高底差26表面平整度5注；检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。3、保证每个扣件和钢管的质量满足规定，每个扣件的拧紧力矩都要控制在4065Nm，钢管不能选用已经长期使用发生变形的。4、模板施工前，对班组进行书面技术交底，拆模要有项目施工员签发拆模告知书。5、浇筑混凝土时，木工要有专人看模。6、认真执行三检制度，未经验收合格不允许进入下一道工序。7、严格控制楼层荷载，施工用料要分散堆放。8、在封模以前要检查预埋件是否放置，位置是否准确。八、成品保护措施1、模板涂刷隔离剂时，不得影响结构性能或妨碍装饰工程施工。2、拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和楞角。3、坚持每次使用后清理板面，涂刷脱模剂。4、按楼板部位层层复安，减少损耗，材料应按编号分类堆放。5、可调底座、顶托应采用防止砂浆、水泥浆等污物填塞螺纹的措施。6、使用后拆卸下来的门架及其构件，将有损伤的门架及构件挑出，重新维修，严重损坏件的要剔除更换。7、门架支顶可调底座及可调托座螺纹上的锈斑及混凝土浆等要清除干净，用后上油保养。8、搬运时，门架及剪刀撑等不能随意投掷。九、文明施工及环保措施1、模板拆除后的材料应按编号分类堆放。2、模板每次使用后清理板面，涂刷脱模剂，涂刷隔离剂时要防止撒漏，以免污染环境。3、模板安装时，应注意控制噪声污染。4、模板加工过程中使用电锯、电刨等，应注意控制噪音，夜间施工应遵守本地规定，防止噪声扰民。5、加工和拆除木模板产生的锯末、碎木要严格按照固体废弃物解决程序解决，避免污染环境。6、每次下班时保证工完场清。十、安全措施1、进入施工现场人员必须戴好安全帽，施工现场不得吸烟、任何高空作业人员必须佩带安全带，并应系牢，不得将不放架在高出踩在脚下，如有需要采用脚手板。 2、工作前应先检查使用的工具是否牢固，板手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。3、在浇筑混凝土时，应派责任心较强的木工看护模板，如量较大，应多设人员看护，发现爆模或支撑下沉等现象应立即停止浇筑，并采用紧固措施，若爆模或支撑下沉变形严重时，应告知项目部有关负责人到现场提醒方案，并及时采用补救措施。检查和观测模板支撑是否有下沉或松动现象，具体检查方法：在顶板模板低端支撑点用绳吊一吊垂至地面以上10cm处，观测其是否下沉，如发现其下沉，立即告知砼浇筑人员并停止浇筑，待加固支撑后再进行浇筑。4、安装与拆除5m以上的模板，应搭脚手架，并设防护栏杆，防止上、下在同一垂直面操作。5、高空，复杂结构模板的安装与拆除，事先应有切实的安全措施。6、遇六级以上的大风时，应暂停室外的高空作业，雪霜雨后应先清扫施工现场，略干不滑时再进行工作。 7、二人抬运模板时要互相配合，协同工作。传递模板，工具应用运送工具或绳子系牢后升降，不得乱抛。8、不得在脚手架上堆放大批模板等材料。9、支模过程中，如需半途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空，扶空而坠落。10、模板上有预留洞者，应在安装后将洞口盖好，混凝土板上的预留洞，应在模板拆除后即将洞口盖好。11、拆除模板一般用长撬棒，人不许站在正在拆除的模板上，在拆除楼板模板时，要注意整块模板掉下，特别是用定型模板做平台模板时，更要注意，拆模人员要站在门窗洞口外拉支撑，防止模板忽然所有掉落伤人。 12、在组合钢模板上架设的电线和使用电动工具，应用36V低压电源或采用其他有效的安全措施。13、装、拆模板时严禁使用24木料、钢模板作立人板。14、高空作业要搭设脚手架或操作台，上、下要使用梯子，不许站立在墙上工作，不准站在大梁底模上行走。操作人员严禁穿硬底鞋及有跟鞋作业。15、装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作，操作人员要积极避让吊物，增强自我保护和互相保护的安全意识。16、拆除板、梁、柱墙模板，在4M以上的作业时应搭设脚手架或操作平台，并设防护栏杆，严禁在同一垂直面上操作。17、拆模必须一次性拆清，不得留下无撑模板。拆下的模板及时清理，堆放整齐。接受交底人员签字序号签字栏备注签字栏备注1234567891011121314151617181920
