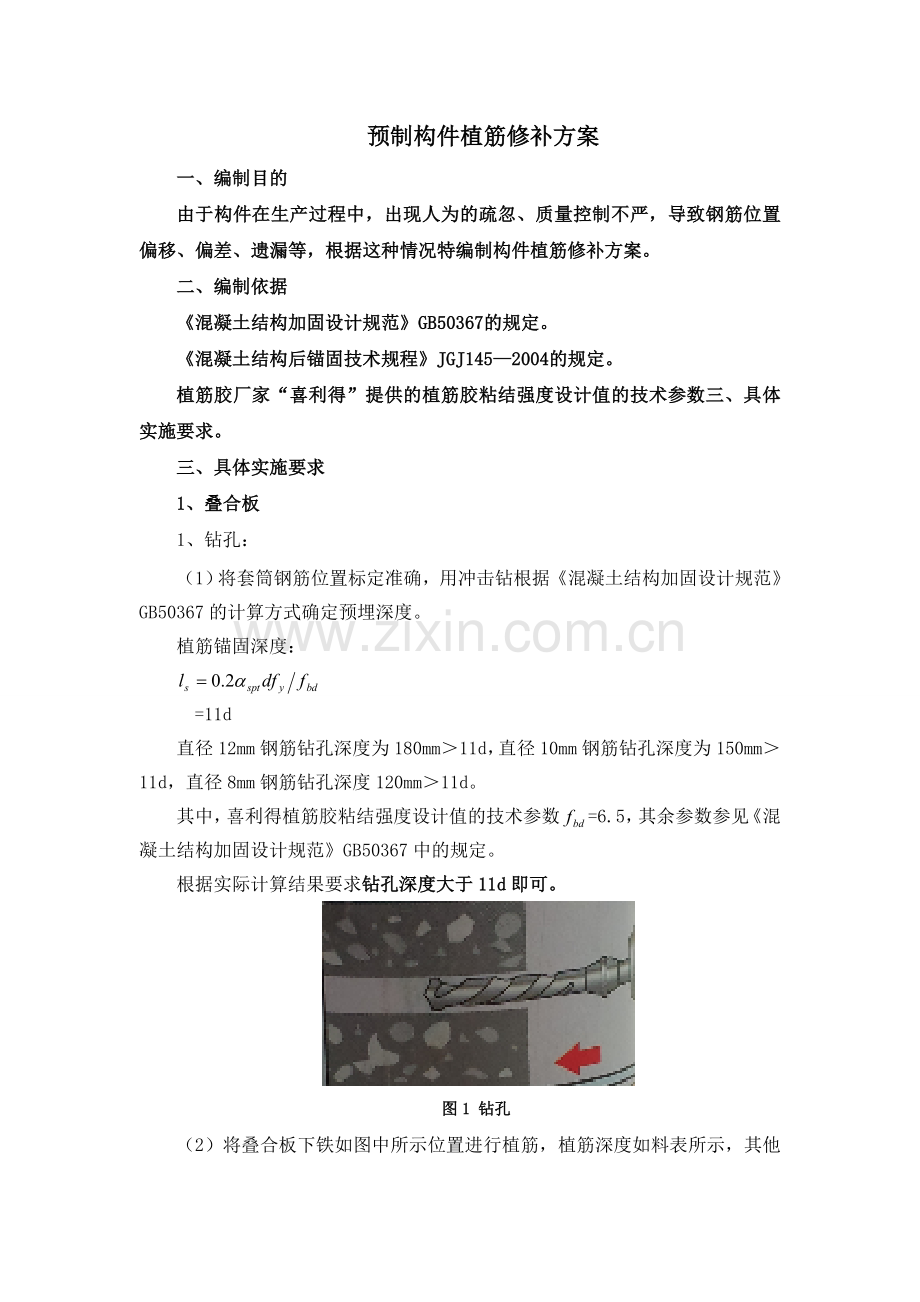

预制构件植筋修补方案
一、编制目的
由于构件在生产过程中，出现人为的疏忽、质量控制不严，导致钢筋位置偏移、偏差、遗漏等，根据这种情况特编制构件植筋修补方案。
二、编制依据
《混凝土结构加固设计规范》GB50367的规定。
《混凝土结构后锚固技术规程》JGJ145—2004的规定。
植筋胶厂家“喜利得”提供的植筋胶粘结强度设计值的技术参数三、具体实施要求。
三、 具体实施要求
1、叠合板
1、钻孔：
（1）将套筒钢筋位置标定准确，用冲击钻根据《混凝土结构加固设计规范》GB50367的计算方式确定预埋深度。
植筋锚固深度：

=11d
直径12mm钢筋钻孔深度为180mm＞11d，直径10mm钢筋钻孔深度为150mm＞11d，直径8mm钢筋钻孔深度120mm＞11d。
其中，喜利得植筋胶粘结强度设计值的技术参数=6.5，其余参数参见《混凝土结构加固设计规范》GB50367中的规定。
根据实际计算结果要求钻孔深度大于11d即可。

图1 钻孔
（2）将叠合板下铁如图中所示位置进行植筋，植筋深度如料表所示，其他要求如下述中描述一样。

钻孔的直径如图中所示：
钢筋直径d（mm）
钻孔直径设计值D（mm）
12
15
14
18
16
20
18
22
20
25
22
28
25
31
28
35
32
40
2、清孔：将孔内灰渣清理干净，浇水充分湿润，清理干净孔内多余水，按照构件图料表重新植入钢筋，同时调整钢筋至合适位置。

图2 清孔
3、配胶：双组份植筋胶，则需要进行现场配胶，配胶比例可按选用的植筋胶说明书进行配置，并在说明书规定时间内完成。
4、注胶：根据产品说明书确定具体方法。一般液体状胶可用手持式自动压力灌浆器进行注胶操作。拉动拉杆，将配好的植筋胶拌合物吸入内囊，注胶时要注意排除钻孔内的空气，将注胶嘴深入钻好的植筋孔中约小于孔深

20mm左右，拉动拉杆使胶料注入孔内，边推拉杆边向孔外拔灌浆器，直至灌浆器注胶嘴抽出至离孔口1/3孔深（约3cm左右）时方可停止注胶，以植入拉结筋后胶液略有被挤出为度。一次配好的植筋胶拌合物注胶完成后，应把套筒弹簧拉杆用丙酮清洗干净，有利于再用。

图3 注胶
5、除锈：在锈蚀钢筋人工除锈前，应先用铁件敲去钢筋表面的氧化皮、块状铁锈等，再用手提式抛光机及铁刷对钢筋表面进行反复清刷直至露出钢筋原色。
6、植筋：植筋应在注胶完成后立即进行。为保证胶体饱满，注胶完成后，将加工好的拉结筋植入端蘸少许胶液，缓缓插入植筋孔。操作时要变插入边沿一定方向移动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除表面附着物、浮锈和油污。拉结筋要插入孔道最深处，常温下保证24小时不扰动（时间按植筋胶说明书控制），达到要求后方可进行填充墙砌体施。

图4 植筋
7、保温保湿养护至30MPa以上方可施工。

8、验收：按植筋胶说明书介绍的产品凝胶时间和固化时间，一般为15min和1h，植筋到位后，凝胶前要派专人现场看护施工完的拉结筋，严防碰撞；胶体完全固化后方可进行拉拔实验。采用非破坏性检验，实验值达到设计要求后卸荷。如设计无要求，可参照《混凝土结构后锚固技术规程》（JGJ145—2004）附录A执行。
2、楼梯梁
1、钻孔：
（1）将套筒钢筋位置标定准确，用水钻根据《混凝土结构加固设计规范》GB50367的计算方式确定预埋深度。
植筋锚固深度：

=11d
直径16mm钢筋钻孔深度为200mm＞11d，直径8mm钢筋钻孔深度120mm＞11d。
其中，喜利得植筋胶粘结强度设计值的技术参数=6.5，其余参数参见《混凝土结构加固设计规范》GB50367中的规定。
根据实际计算结果要求钻孔深度大于11d即可。

图1 钻孔
（2）将外墙板5的外露主筋尺寸、位置如图中所示位置进行植筋，植筋深度如料表所示，其他要求如下述中描述一样。

钻孔的直径如图中所示：
钢筋直径d（mm）
钻孔直径设计值D（mm）
12
15
14
18
16
20
18
22
20
25
22
28
25
31
28
35
32
40
2、清孔：将孔内灰渣清理干净，浇水充分湿润，清理干净孔内多余水，按照构件图料表重新植入钢筋，同时调整钢筋至合适位置。

图2 清孔
3、配胶：双组份植筋胶，则需要进行现场配胶，配胶比例可按选用的植筋胶说明书进行配置，并在说明书规定时间内完成。
4、注胶：根据产品说明书确定具体方法。一般液体状胶可用手持式自动压力灌浆器进行注胶操作。拉动拉杆，将配好的植筋胶拌合物吸入内囊，注胶时要注意排除钻孔内的空气，将注胶嘴深入钻好的植筋孔中约小于孔深20mm左右，拉动拉杆使胶料注入孔内，边推拉杆边向孔外拔灌浆器，直至灌浆器注胶嘴抽出至离孔口1/3孔深（约3cm左右）时方可停止注胶，以植入拉结筋后胶液略有被挤出为度。一次配好的植筋胶拌合物注胶完成后，应把套筒弹簧拉杆用丙酮清洗干净，有利于再用。

图3 注胶
5、除锈：在锈蚀钢筋人工除锈前，应先用铁件敲去钢筋表面的氧化皮、块状铁锈等，再用手提式抛光机及铁刷对钢筋表面进行反复清刷直至露出钢筋原色。
6、植筋：植筋应在注胶完成后立即进行。为保证胶体饱满，注胶完成后，将加工好的拉结筋植入端蘸少许胶液，缓缓插入植筋孔。操作时要变插入边沿一定方向移动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除表面附着物、浮锈和油污。拉结筋要插入孔道最深处，常温下保证

24小时不扰动（时间按植筋胶说明书控制），达到要求后方可进行填充墙砌体施。

图4 植筋
7、保温保湿养护至30MPa以上方可施工。
8、验收：按植筋胶说明书介绍的产品凝胶时间和固化时间，一般为15min和1h，植筋到位后，凝胶前要派专人现场看护施工完的拉结筋，严防碰撞；胶体完全固化后方可进行拉拔实验。采用非破坏性检验，实验值达到设计要求后卸荷。如设计无要求，可参照《混凝土结构后锚固技术规程》（JGJ145—2004）附录A执行。
3、预制外、内墙板
1、锚筋及锚板
（1）23号筋，26号筋各4根。

（2）Q235B的钢板，尺寸为30*30*8共4块。
1、钻孔：
根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按设计要求确定。钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制。

钻孔的直径如图中所示：
钢筋直径d（mm）
钻孔直径设计值D（mm）
12
15
14
18
16
20
18
22
20
25
22
28
25
31
28
35
32
40
2、清孔：将孔内灰渣清理干净，浇水充分湿润，清理干净孔内多余水，待标卖干燥后进行下步操作。

3、配胶：双组份植筋胶，则需要进行现场配胶，配胶比例可按选用的植筋胶说明书进行配置，并在说明书规定时间内完成。
4、注胶：根据产品说明书确定具体方法。一般液体状胶可用手持式自动压力灌浆器进行注胶操作。拉动拉杆，将配好的植筋胶拌合物吸入内囊，注胶时要注意排除钻孔内的空气，将注胶嘴深入钻好的植筋孔中约小于孔深20mm左右，拉动拉杆使胶料注入孔内，边推拉杆边向孔外拔灌浆器，直至灌浆器注胶嘴抽出至离孔口1/3孔深（约3cm左右）时方可停止注胶，以植入拉结筋后胶液略有被挤出为度。一次配好的植筋胶拌合物注胶完成后，应把套筒弹簧拉杆用丙酮清洗干净，有利于再用。

5、植筋：
（1）将构件立放在墙板存储架上，将植筋位置对应的饰面层位置的混凝土进行开凿，并埋入30*30*8厚钢板，从结构层穿入所需植入的钢筋，与饰面层钢板焊接成型。饰面层开凿处，以混凝土灌入密实。
（2）结构层进行至植筋操作，植筋应在注胶完成后立即进行。为保证胶体饱满，注胶完成后，将加工好的拉结筋植入端蘸少许胶液，缓缓旋入植筋孔。操作时要变插入边沿一定方向移动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除表面附着物、浮锈和油污。拉结筋要插入孔道最深处，常温下保证24小时不扰动（时间按植筋胶说明书控制），达到要求后方可进行填充墙砌体施。

（3）具体形式参见下图所示。

图1 植筋的外形图纸
6、保温保湿养护至35MPa以上方可施工。
7、验收：按植筋胶说明书介绍的产品凝胶时间和固化时间，一般为15min和1h，植筋到位后，凝胶前要派专人现场看护施工完的拉结筋，严防碰撞；胶体完全固化后方可进行拉拔实验。采用非破坏性检验，实验值达到设计要求后卸荷。如设计无要求，可参照《混凝土结构后锚固技术规程》（JGJ145—2004）附录A执行。
