服装工业制版实验指导书

李　哲

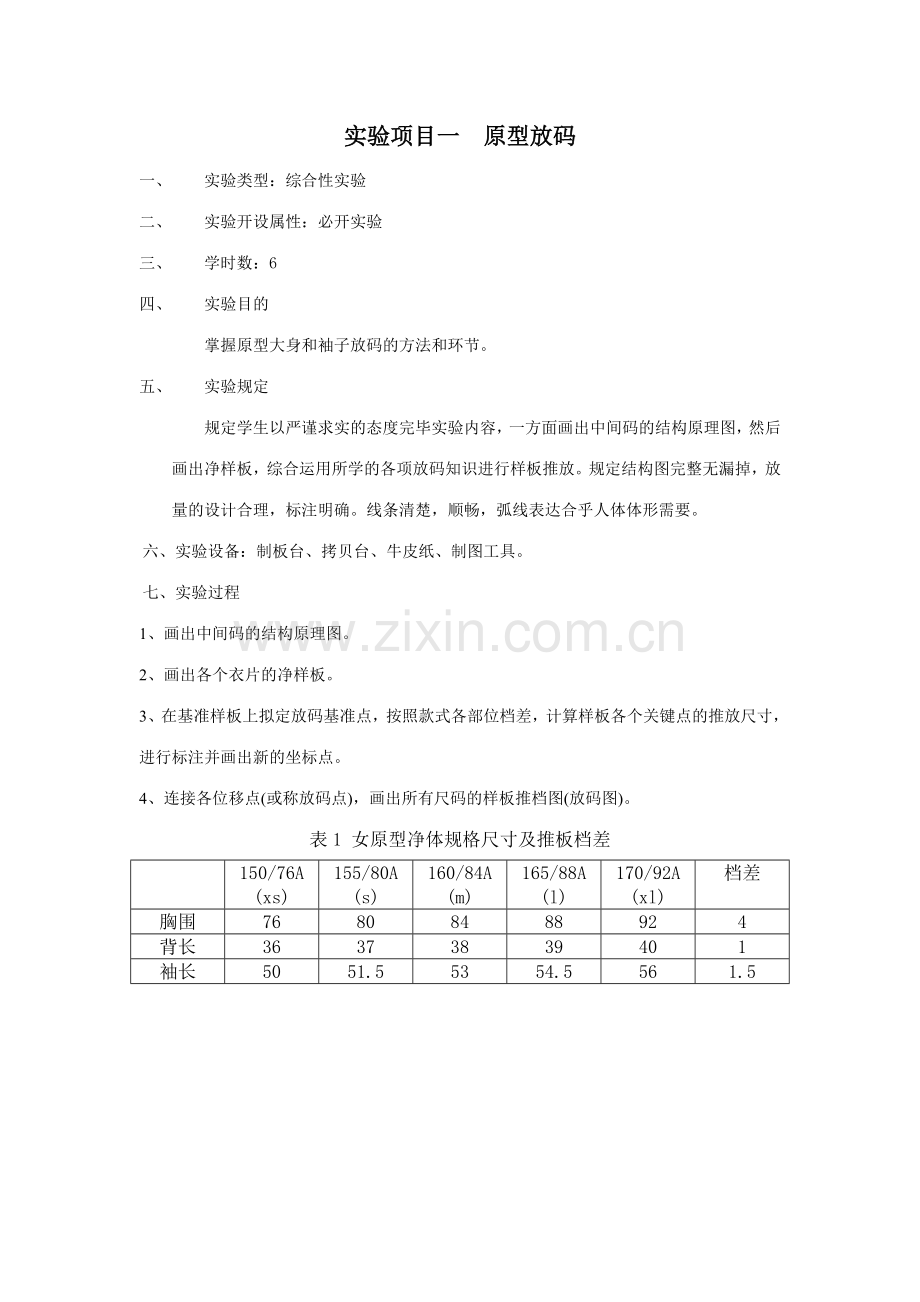

实验项目一 原型放码
一、 实验类型：综合性实验　
二、 实验开设属性：必开实验
三、 学时数：6
四、 实验目的
掌握原型大身和袖子放码的方法和环节。
五、 实验规定
规定学生以严谨求实的态度完毕实验内容，一方面画出中间码的结构原理图，然后画出净样板，综合运用所学的各项放码知识进行样板推放。规定结构图完整无漏掉，放量的设计合理，标注明确。线条清楚，顺畅，弧线表达合乎人体体形需要。
六、实验设备：制板台、拷贝台、牛皮纸、制图工具。
七、实验过程
1、画出中间码的结构原理图。
2、画出各个衣片的净样板。
3、在基准样板上拟定放码基准点，按照款式各部位档差，计算样板各个关键点的推放尺寸，进行标注并画出新的坐标点。
4、连接各位移点(或称放码点)，画出所有尺码的样板推档图(放码图)。
表1 女原型净体规格尺寸及推板档差

150/76A
(xs)
155/80A
(s)
160/84A
(m)
165/88A
(l)
170/92A
(xl)
档差
胸围
76
80
84
88
92
4
背长
36
37
38
39
40
1
袖长
50
51.5
53
54.5
56
1.5

实验项目二 裙子放码
一、 实验类型：综合性实验　
二、 实验开设属性：必开实验
三、 学时数：6
四、 实验目的
掌握裙子放码的方法和环节。
五、 实验规定
规定学生以严谨求实的态度完毕实验内容，一方面画出中间码的结构原理图，然后画出净样板，综合运用所学的各项放码知识进行样板推放。规定结构图完整无漏掉，放量的设计合理，标注明确。线条清楚，顺畅，弧线表达合乎人体体形需要。
六、实验设备：制板台、拷贝台、牛皮纸、制图工具。
七、实验过程
1、画出中间码的结构原理图。
2、画出各个衣片的净样板。
3、在基准样板上拟定放码基准点，按照款式各部位档差，计算样板各个关键点的推放尺寸，进行标注并画出新的坐标点。
4、连接各位移点(或称放码点)，画出所有尺码的样板推档图(放码图)。
表2 女裙原型净体规格尺寸及推板档差

150/60A
(xs)
155/64A
(s)
160/68A
(m)
165/72A
(l)
170/76A
(xl)
档差
腰围
60
64
68
72
76
4
臀围
82.8
86.4
90
93.6
97.2
3.6
裙长
49.8
51.4
53
54.6
56.2
1.6

实验项目三 裤子放码
一、 实验类型：综合性实验　
二、 实验开设属性：必开实验
三、 学时数：6
四、 实验目的
掌握裤子放码的方法和环节。
五、 实验规定
规定学生以严谨求实的态度完毕实验内容，一方面画出中间码的结构原理图，然后画出净样板，综合运用所学的各项放码知识进行样板推放。规定结构图完整无漏掉，放量的设计合理，标注明确。线条清楚，顺畅，弧线表达合乎人体体形需要。
六、实验设备：制板台、拷贝台、牛皮纸、制图工具。
七、实验过程
1、画出中间码的结构原理图。
2、画出各个衣片的净样板。
3、在基准样板上拟定放码基准点，按照款式各部位档差，计算样板各个关键点的推放尺寸，进行标注并画出新的坐标点。
4、连接各位移点(或称放码点)，画出所有尺码的样板推档图(放码图)。

表3 女裤净体规格尺寸及推板档差

150/60A
(xs)
155/64A
(s)
160/68A
(m)
165/72A
(l)
170/76A
(xl)
档差
腰围
60
64
68
72
76
4
臀围
82.8
86.4
90
93.6
97.2
3.6
裤长
92
95
98
101
104
3
立裆(股上长)
26
27
28
29
30
1

实验项目四 女上装放码
一、 实验类型：综合性实验　
二、 实验开设属性：选做实验
三、 学时数：14
四、 实验目的
掌握常见的女上装衣片、袖片和领片等放码的方法和环节。
五、 实验规定
规定学生以严谨求实的态度完毕实验内容，一方面画出中间码的结构原理图，然后画出净样板，综合运用所学的各项放码知识进行样板推放。规定结构图完整无漏掉，放量的设计合理，标注明确。线条清楚，顺畅，弧线表达合乎人体体形需要。
六、实验设备：制板台、拷贝台、牛皮纸、制图工具。
七、实验过程
1、画出中间码的结构原理图。
2、画出各个衣片的净样板。
3、在基准样板上拟定放码基准点，按照款式各部位档差，计算样板各个关键点的推放尺寸，进行标注并画出新的坐标点。
4、连接各位移点(或称放码点)，画出所有尺码的样板推档图(放码图)。
A、女衬衫(尖角领长袖衬衣比例法)
①款式分析：普通尖角领较宽松衬衣，一片袖装克夫。领型为两用领，介于开门领和关门领之间。
②规格设计：衣长70，胸围100(84+16)，臀围102.7，肩宽40.7，袖长55，袖口21.7，领围40。
前腰节长：0.25h=40。
肩斜：肩宽/10+0.7或用角度15：6。
前横开领：领围/5-0.7=7.3
后横开领：前横开领+0.3=7.6
前直开领：领围/5+0.3=8.3
后直开领：2.3~2.5。
③成品规格尺寸及推板档差
表4 女衬衫成品规格尺寸及推板档差

150/76A
(xs)
155/80A
(s)
160/84A
(m)
165/88A
(l)
170/92A
(xl)
档差
衣长
66
68
70
72
74
2
胸围
92
96
100
104
108
4
臀围
95.5
99.1
102.7
106.3
109.9
3.6
肩宽
38.7
39.7
40.7
41.7
42.7
1
袖长
52
53.5
55
56.5
58
1.5
袖口
19.7
20.7
21.7
22.7
23.7
1
领围
38
39
40
41
42
1
④结构制图

衬衫袖子吃势共1cm左右。

也可以袖肥和AH画好后自然拟定袖山高。
袖肥大：2/10胸－1＝19。

开叉：长15，宽2.5滚条。

B、 女西装(四开身西装原型法）

①款式分析：八片身西装，刀背缝分割，八字领翻驳领，两片紧身袖。口袋双嵌线无袋盖。
②结构平衡：把胸省1/3作为袖窿松量，胸省2/3放到腋下省的位置，前后侧缝差量作为最后使用的乳凸量。
③尺寸分派：胸围加放量7，一半制图3.5，后侧缝2，前侧缝1，前中0.5。
④制图

C、公主线式连衣裙
①款式分析：公主线式连衣裙，下摆展开。领子为立式单片领，袖子是袖山富有丰满感的收碎褶、肘下收紧的羊腿式造型。
②结构平衡：胸省所有转为肩省与腰省相连形成公主线。
③尺寸分派：胸围加放量2，一半制图1，后侧缝和前侧缝各0.5。
④制图

实验项目五 男上装放码
一、 实验类型：综合性实验　
二、 实验开设属性：选做实验
三、 学时数：14
四、 实验目的
掌握男装放码的方法和环节。
五、 实验规定
规定学生以严谨求实的态度完毕实验内容，一方面画出中间码的结构原理图，然后画出净样板，综合运用所学的各项放码知识进行样板推放。规定结构图完整无漏掉，放量的设计合理，标注明确。线条清楚，顺畅，弧线表达合乎人体体形需要。
六、实验设备：制板台、拷贝台、牛皮纸、制图工具。
七、实验过程
1、画出中间码的结构原理图。
2、画出各个衣片的净样板。
3、在基准样板上拟定放码基准点，按照款式各部位档差，计算样板各个关键点的推放尺寸，进行标注并画出新的坐标点。
4、连接各位移点(或称放码点)，画出所有尺码的样板推档图(放码图)。
表5 男原型净体规格尺寸及推板档差

160/80A
(xs)
165/84A
(s)
170/88A
(m)
175/92A
(l)
180/96A
(xl)
档差
胸围
80
84
88
92
96
4
背长
40.1
41.3
42.5
43.7
44.9
1.2
肩宽

1.2
袖长
54.5
56
57.5
59
60.5
1.5
袖口

1

AH：测量基本纸样（92A5为53左右）
袖长：规格表得。57.5cm。
袖口：15（中性）。90 cm左右胸围可用15。也可用袖肥－6.5或袖肥的2/3。

四片身西装结构制图
