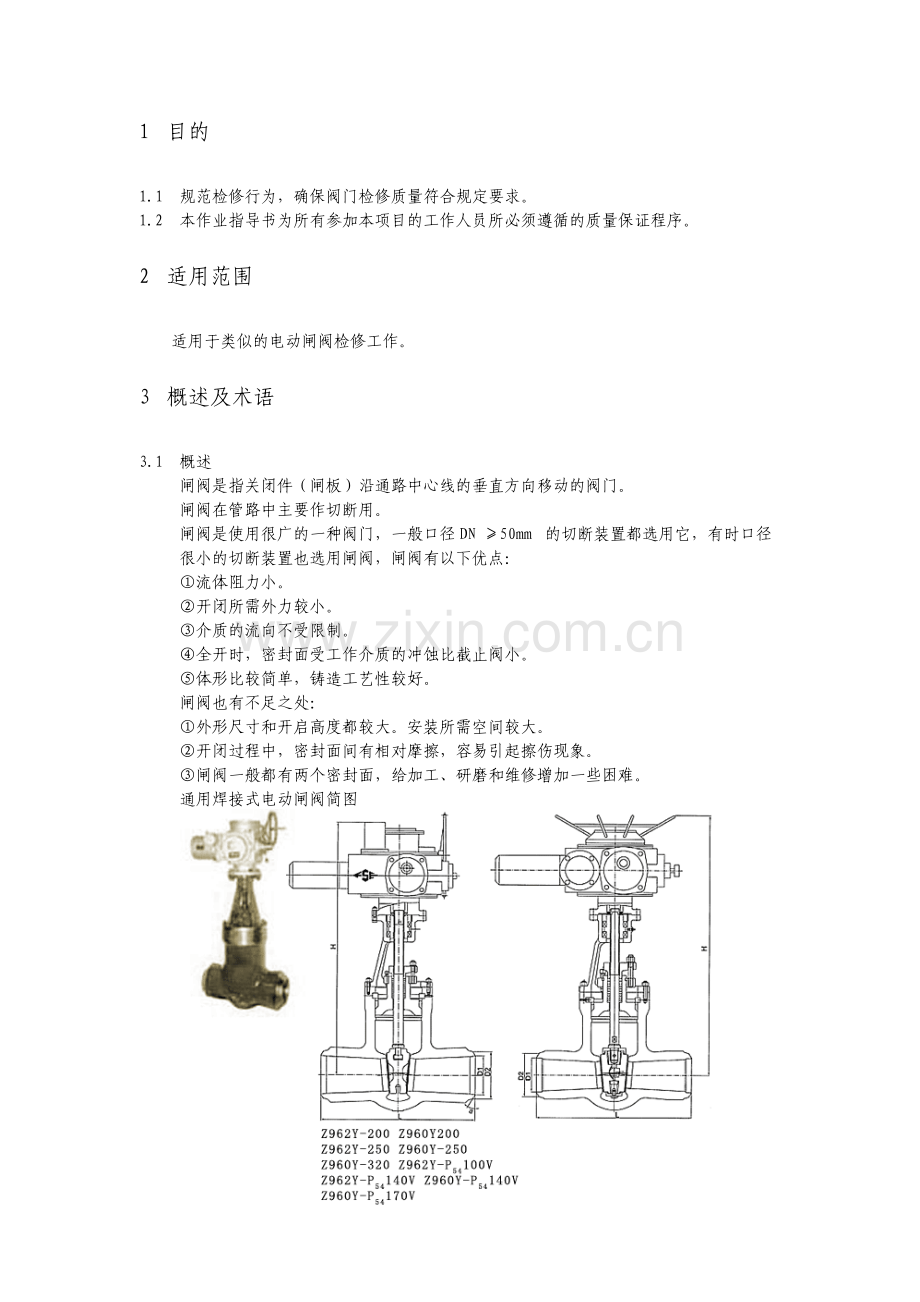

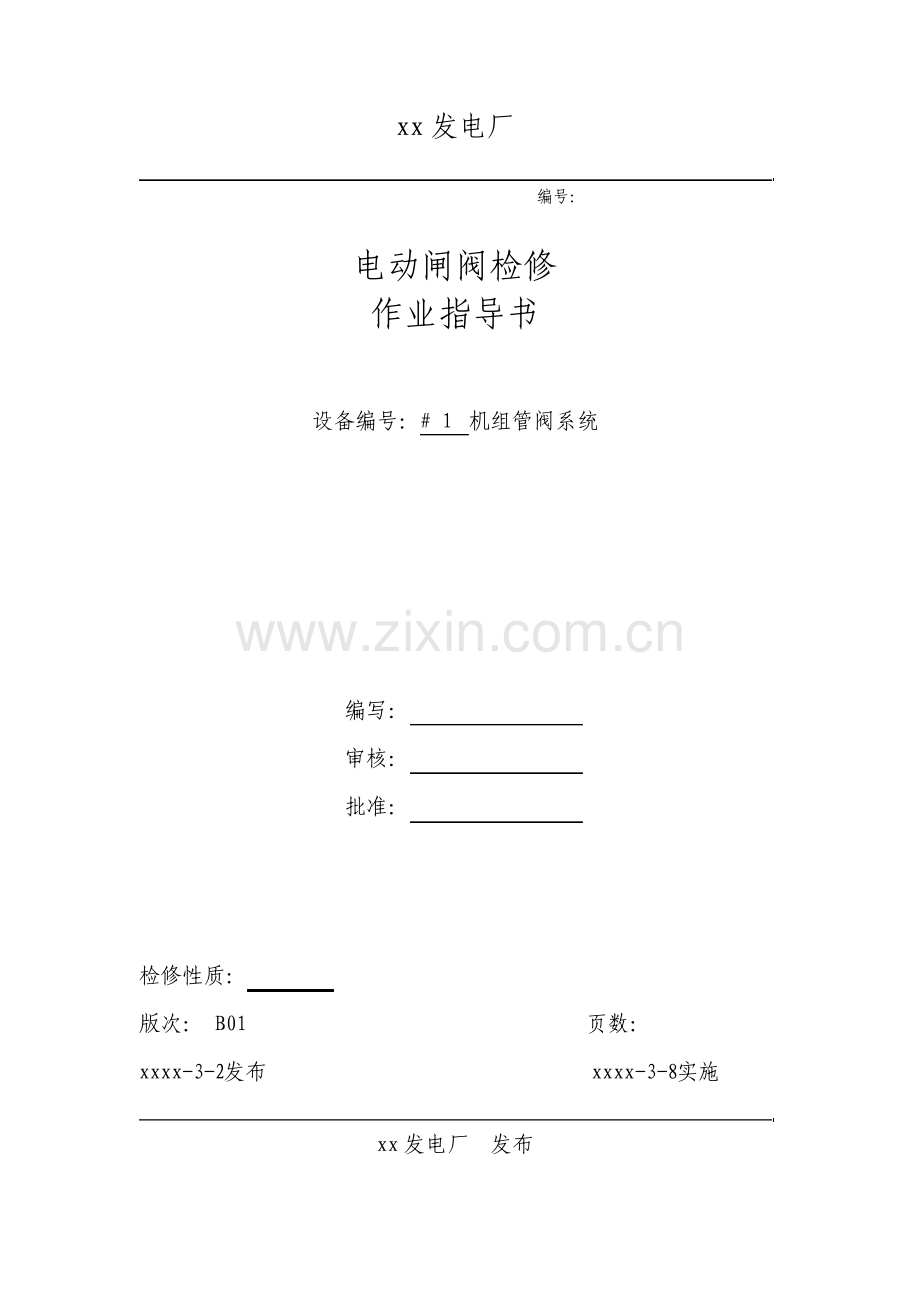

xx 发电厂 编号：电动闸阀检修 作业指导书 设备编号：#1 机组管阀系统 编写：审核：批准：检修性质：版次：B01 页数：xxxx-3-2发布 xxxx-3-8实施 xx 发电厂 发布 1 目的 1.1 规范检修行为，确保阀门检修质量符合规定要求。1.2 本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序。2 适用范围 适用于类似的电动闸阀检修工作。3 概述及术语 3.1 概述 闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。闸阀是使用很广的一种阀门，一般口径 DN 50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀，闸阀有以下优点：流体阻力小。开闭所需外力较小。介质的流向不受限制。全开时，密封面受工作介质的冲蚀比截止阀小。体形比较简单，铸造工艺性较好。闸阀也有不足之处：外形尺寸和开启高度都较大。安装所需空间较大。开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。通用焊接式电动闸阀简图 3.2 术语 本书无特殊术语 4 危险源及环境因素辨识 4.1危险源辨识 4.1.1 设备缺陷造成机械伤害 4.1.2 高空坠落 4.2环境因素辨识 4.2.1 保温废料的回收 4.2.2 废旧盘根的回收 5 人员资质、职责及权限 5.1 人员资质 工作人员需是专业从事阀门检修人员且通过技能资格审查。5.2 职责及权限 5.2.1施工负责人:组织得当、分工明确、对安全、质量负责。5.2.2指定专人做好记录，确保记录真实、准确、工整。5.2.3监护人：按安规要求对检修工的安全进行监护。5.2.4QC 人员负责项目质量验收、签证。6 工艺和作业要求（包括质量标准）6.1 安全措施及工作票 6.1.1严格执行电业安全工作规程。6.1.2严格执行工作票管理制度,认真办理、检查、验证工作票。6.2 备品备件 见表 1：表 1 序号 名 称 规 格 单 位 数 量 1 盘根 Kg 2 阀杆 根 1 3 螺栓 棵 6.3 现场准备及工具 6.3.1 现场准备 6.3.1.1 拆除阀门上的保温。6.3.1.2 清理设备及四周，准备一块检修场地。6.3.2工具 6.4 解体 6.4.1 电动机构的拆除。6.4.1.1 将阀门打开，联系热控技术人员拆除电动头电源及控制线。6.4.1.2 拆除电动头与阀门的联接螺栓。6.4.1.3 用葫芦将电动头吊下，并安全放置。6.5 阀门的解体 6.5.1 拆除填料压盖螺丝。6.5.2 在阀盖与阀体上做上记号，拆除阀盖与阀体的联接螺栓拆除。6.5.3 用葫芦将阀盖吊离阀体，取下阀瓣，安全放置。6.5.4 将阀杆从阀盖中取出，挖出填料。6.6 检查与检修 6.6.1 阀壳检查 6.6.2 检查、清理拆下螺栓、螺帽损坏情况，所有螺栓涂上铅粉。6.6.3 阀座、阀瓣密封面检查。6.6.3.1 阀座、阀瓣密封面应光亮、无麻点及沟痕；阀线应连续、平整，无断线，必要时进行研磨至合格。6.6.3.2 阀瓣密封面的光洁度要达到镜面1012。6.6.4 阀盖与阀体结合面检查 6.6.4.1 将阀盖与阀体结合面清理干净，阀盖无裂纹。6.6.4.2 阀盖结合面应光洁，平整，无麻点及纵向沟痕。6.6.5 清理、检查阀杆，用砂纸将阀杆磨光。检查阀杆弯曲度（弯曲度0.10mm）,6.6.5 阀杆光杆光滑，无伤痕；阀杆丝扣完好，无严重磨损，阀杆端部圆弧良好，阀杆与填料压盖的间隙为 0.300.40mm。6.6.6 阀杆与丝母配合良好，丝母转动轻松灵活。名称 规 格 数 量 敲击扳手 S41 1 把 大锤 1 把 梅花扳手 1 把 活动板手 1 把 手锤 1 把 钢丝绳 2 根 研磨机 1 台 气扳机 1 台 研磨平板 1 块 手电筒 2 把 黑铅粉 一些 葫芦 1t 1 个 铲刀 1 把 撬棍 1 根 铜棍 1 根 红丹粉 一些 6.6.7 阀瓣与阀座密封面涂红丹粉检查，若不合格，继续进行研磨至合格。6.6.8 阀芯（闸板）与阀座密封面接触位置不可过分偏于闸板上边缘，阀芯处于关闭位置时，底部应保留充分的余地，避免磨损后底部顶煞。6.7 组装 6.7.1 将阀杆装入阀瓣一起放入阀体中，阀盖与阀体结合面放置密封垫片。6.7.2 吊起阀盖，将阀杆套入阀盖内，同时一并装入填料压盖置，阀杆旋进保持架丝母中，根据记号将阀盖落在阀体上，装上紧固螺栓。6.7.3 将阀门开启一至二圈，然后对称敲紧阀盖与阀体的紧固螺栓。紧螺栓时要对称旋紧螺栓，保持螺栓受力匀均，注意四周间隙。加入盘根，盘根接头应为 450，搭头交错 90-180 度放入，盘根不能过长或过短。将盘根加好后，两只格兰螺丝受力要一致。6.7.4 将电动机构置于保持架上并用螺栓可靠联接。6.8 现场清理 6.8.1 检修现场及周围卫生打扫干净，无积灰、积水。6.9 工作票终结 6.9.1 确认所检修的设备完全符合质量标准，工作人员撤离工作现场，方可结束工作票。6.10 对限位 6.10.1 联系运行人员送电，同热工调整阀门开关限位。6.10.2 采用手动关死，定好关闭位置，电动开启至开度位置，开关应灵活。6.11 现场作业流程 见作业流程表 7 质量记录 7.1 电动闸阀检修作业流程表 7.2 电动闸阀检修数据记录 7.3 电动闸阀检修完工报告单 xx 发电厂 系统电动闸阀检修作业流程表 编号：客户名称 设备型号 制造厂家 检修项目 检修性质 项目负责人 总体验收日期 质量控制点 W:3 H:1 计划工日 实际工日 开工日期 竣工日期 序号 作业流程 质量技术要求 控制点 负责人签 名及日期 质量管理人员签证 班组 维修部 安生部 1 办理工作票 2 解体阀门 3 打开阀门检查阀壳，清理检查螺丝帽的损坏情况及阀杆弯曲度 阀壳无裂纹，螺栓、螺帽丝扣完整，阀杆弯曲度0.10mm，丝扣完好。W1 4 阀座密封面及结合面的研磨，阀瓣密封面的检查与研磨。密封面应光亮、平整无裂纹 H1 5 测量阀杆与填料盖间隙。阀杆与阀盖间隙为 0.300.40mm W2 6 阀门组装 7 水压试验 无泄漏现象 W3 8 总结工作票 9 注：1、W 点是见证点必须经班组、维修部（监理）两级质量管理人员签字。2、H点必须经班组(C)、维修部（监理）(B)、安生部（厂分管领导）(A)三级质量管理人员签字，重大验收项目须有厂分管领导签字。页：1/3 xx 发电厂 系统电动闸阀检修数据记录 检修作业流程 4 数据报记录（H1）项 目 质量要求 检验情况 检查人/日期 处理情况#2#3#4#5#6#7#8#9#10#11#12 阀座密封面 无麻点沟痕 阀瓣密封面 无麻点沟痕 阀 杆弯 曲度 0.10mm 阀 杆与 填料 座间隙 0.350.45mm 记录人签字：QC 人员签字：C:日期：B:日期：A:日期：xx 发电厂#1 机电动闸阀检修完工报告单 编号：项目名称 检修性质 检修单位 工作负责人 一、计划检修时间 年 月 日 时 至 年 月 日 时 实际检修时间 年 月 日 时 至 年 月 日 时 二、检修中进行的主要工作 三、检修中发现并消除的主要缺陷 四、检修中更换的备品配件及数量 五、尚未消除的缺陷及未消除的原因 六、技术记录情况 七、设备变更或改进情况、变更报告和图纸修改情况 记录人/日期 班 组审核人 日 期 部 门审核人 日 期 安生部审核人 日 期
