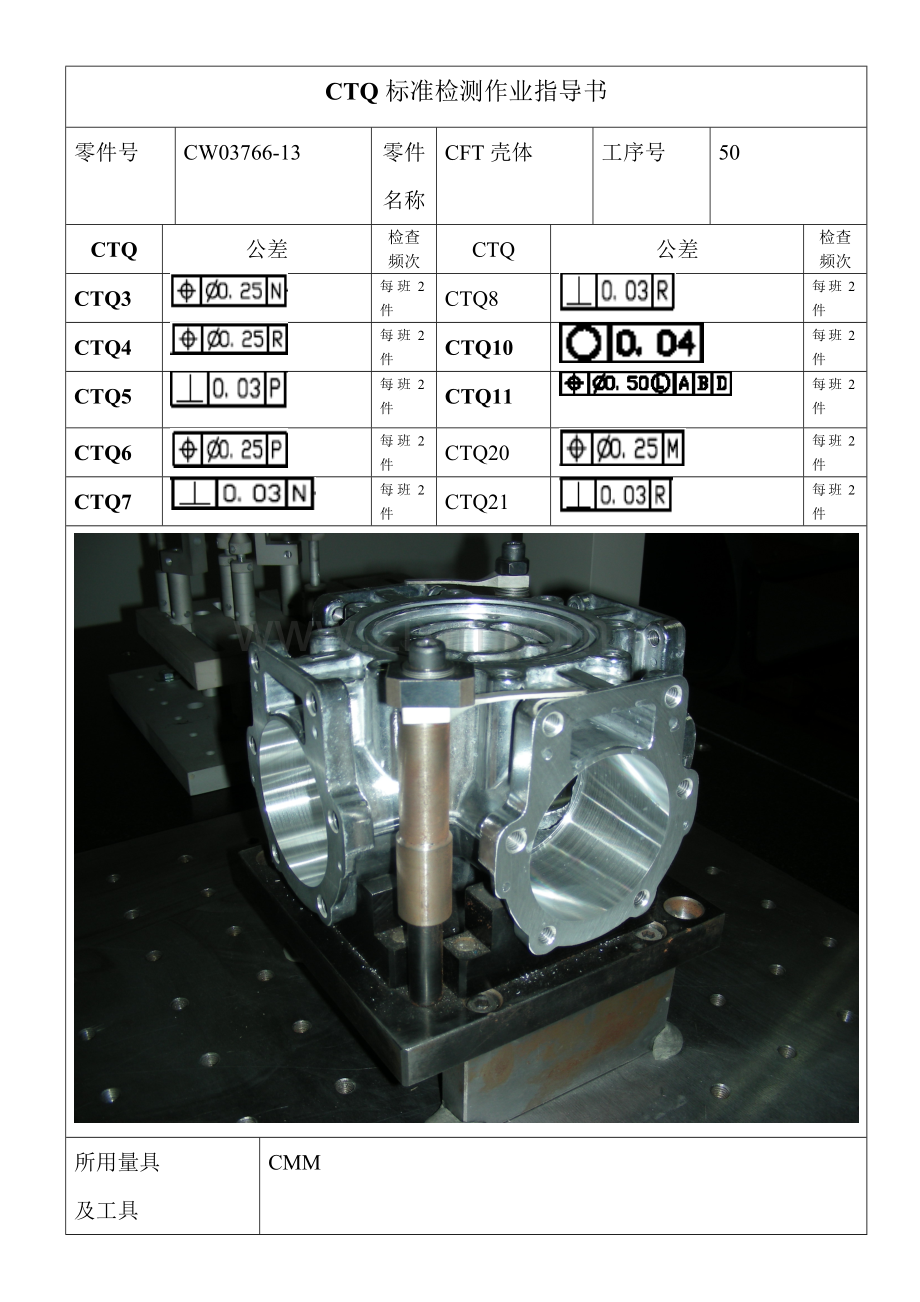

1、CTQ标准检测作业指导书零件号CW03766-13零件名称CFT壳体工序号50CTQ公差检查频次CTQ公差检查频次CTQ3每班2件CTQ8每班2件CTQ4每班2件CTQ10每班2件CTQ5每班2件CTQ11每班2件CTQ6每班2件CTQ20每班2件CTQ7每班2件CTQ21每班2件所用量具及工具CMMCTQ标准检测作业指导书零件号CW03766-13零件名称CFT壳体工序号70CTQ1108.33+0.26/-0检查频次:5%用卡尺测量内孔直径把检测数据记录到预控图上所用量具及工具数显卡尺分辨率:0.01mm精度:0.02mmCTQ标准检测作业指导书零件号CW03766-13零件名称CFT壳体
2、工序号50CTQ971.60.03检查频次:每班2件用对表环校准内径千分尺用内径千分尺测量压缸套前的4个缸的内径。把检测数据记录到预控图上所用量具及工具内径千分尺和对表环分辨率:0.001mm精度:0.001mmCTQ标准检测作业指导书零件号CW03766-13零件名称CFT壳体工序号70CTQ1584.480.07检查频次:每班2件把小辅助垫块放在流量计壳体内轴承上端面上把大辅助垫块放在流量计壳体上加工面中间用深度尺测量两个辅助垫块上平面之间的距离把检测数据记录到预控图上所用量具及工具深度尺和辅助垫块分辨率:0.001mm精度:0.001mmCTQ标准检测作业指导书零件号CW03766-13
3、零件名称CFT壳体工序号70CTQ1692.11+0.025/-0.022检查频次:每班2件用塞规通端进行检查,需通过。用塞规止端进行检查,不能通过。所用量具及工具通止规CTQ标准检测作业指导书零件号CW03766-13零件名称CFT壳体工序号70CTQ1912.69+0.023/0检查频次:每班2件用对表环校准内径千分尺用内径千分尺测量加工完铜套内孔直径把检测数据记录到预控图上所用量具及工具内径千分尺和对表环分辨率:0.001mm精度:0.001mmCTQ标准检测作业指导书零件号CW03766-13零件名称CFT壳体工序号30CTQ22M8X1.25深9.5-11.4检查频次:每10件检一件
4、1.用塞规通端进行检查,需通过。2.用塞规止端进行检查,不能通过。3.用螺纹深度规旋入壳体4.螺纹深度规台阶端面与螺纹孔口距离在1.9mm所用量具及工具螺纹塞规螺纹深度规CTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号20CTQ公差检查频次CTQ公差检查频次CTQ17每班2件CTQ23每班2件CTQ19每班2件所用量具及工具CMMCTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号40CTQ15M8X1.25深14.7-17.2检查频次:每10件检1件1.用塞规通端进行检查,需通过。2.用塞规止端进行检查,不能通过。3.用螺纹深度规旋入M8螺纹孔4.
5、螺纹深度规台阶端面与螺纹孔口距离在2.5mm所用量具及工具螺纹塞规螺纹深度规CTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号20CTQ167.925+0.025/0检查频次:每10件检1件用对表环校准内径千分尺用内径千分尺测量铜套内孔把检测数据记录到预控图上所用量具及工具内径千分尺和对表环分辨率:0.001mm精度:0.001mmCTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号20CTQ1835.180.12检查频次:每10件检1件把辅助量块放在上盖端面上用深度千分尺测量辅助量块与铜套上端面的距离把检测数据记录到预控图上注意:测量结果要减去(辅助
6、量块的厚度)10mm。所用量具及工具内径千分尺和对表环分辨率:0.001mm精度:0.001mmCTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号20CTQ207.620.38检查频次:每10件检1件用卡尺测量上盖法兰厚度把检测数据记录到预控图上所用量具及工具数显卡尺分辨率:0.01mm精度:0.02mmCTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号20CTQ2112.4210.015检查频次:每10件检1件所用量具及工具CTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号20CTQ22108.280/-0.15检查频次:每1
7、0件检1件用卡尺测量上盖O型圈槽内壁直径把检测数据记录到预控图上所用量具及工具数显卡尺分辨率:0.01mm精度:0.02mmCTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号20CTQ244.19-4.07检查频次:每10件检1件用卡尺测量上盖O型圈槽宽度把检测数据记录到预控图上所用量具及工具数显卡尺分辨率:0.01mm精度:0.02mmCTQ标准检测作业指导书零件号CT20230-16零件名称C+上盖工序号20CTQ252.39-2.56检查频次:每10件检1件用卡尺测量上盖O型圈槽深度把检测数据记录到预控图上所用量具及工具数显卡尺分辨率:0.01mm精度:0.02mmCTQ标准检测作业指导书零件号CT20267-02零件名称C+分派阀工序号30CTQ25检查频次:100%把分派阀放在测平仪玻璃窗口上进行测量把检测数据记录到预控图上所用量具及工具测平仪
