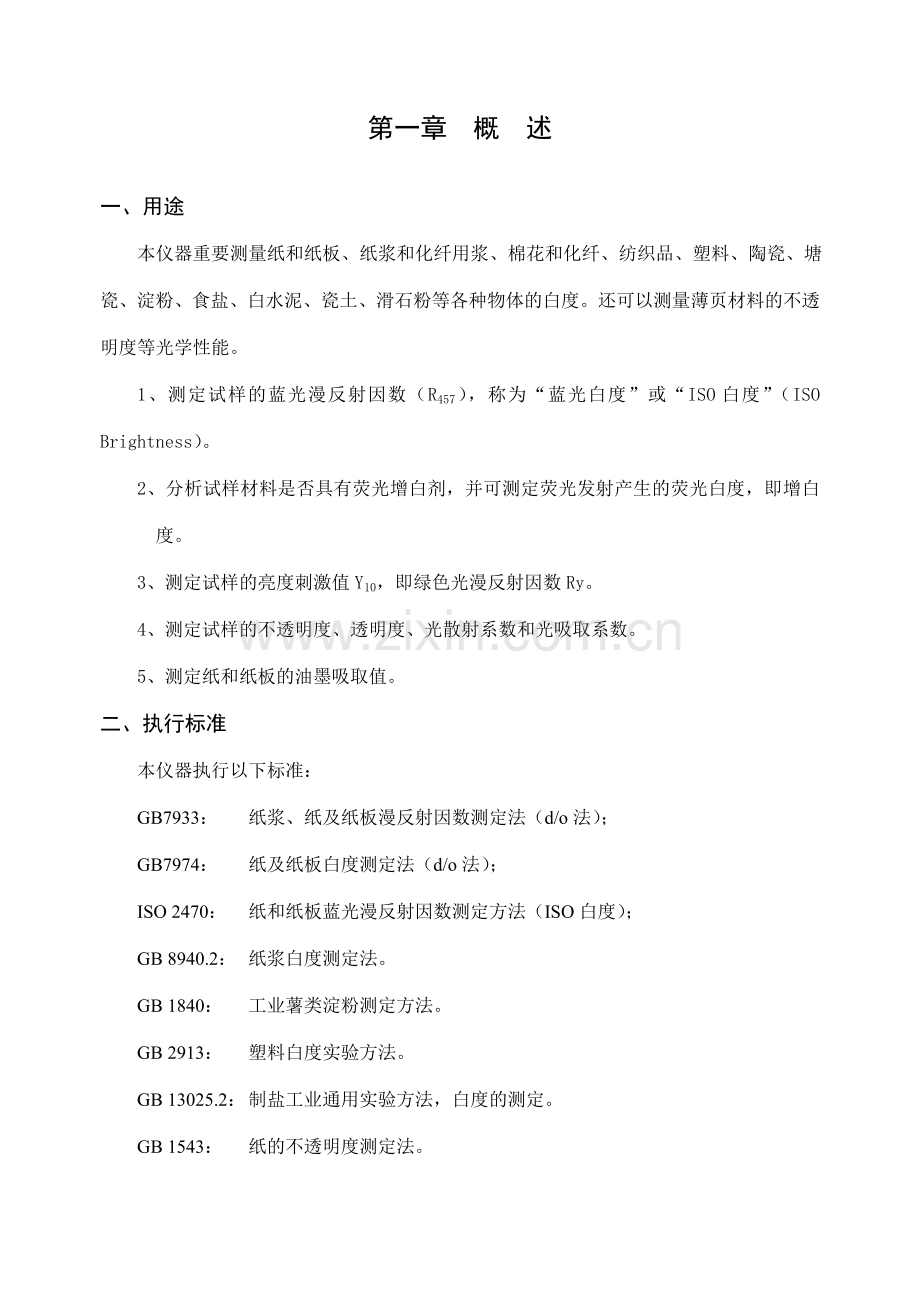

第一章 概 述

一、用途
本仪器重要测量纸和纸板、纸浆和化纤用浆、棉花和化纤、纺织品、塑料、陶瓷、塘瓷、淀粉、食盐、白水泥、瓷土、滑石粉等各种物体的白度。还可以测量薄页材料的不透明度等光学性能。
1、测定试样的蓝光漫反射因数（R457），称为“蓝光白度”或“ISO白度”（ISO Brightness）。
2、分析试样材料是否具有荧光增白剂，并可测定荧光发射产生的荧光白度，即增白度。
3、测定试样的亮度刺激值Y10，即绿色光漫反射因数Ry。
4、测定试样的不透明度、透明度、光散射系数和光吸取系数。
5、测定纸和纸板的油墨吸取值。
二、执行标准
本仪器执行以下标准：
GB7933： 纸浆、纸及纸板漫反射因数测定法（d/o法）；
GB7974： 纸及纸板白度测定法（d/o法）；
ISO 2470： 纸和纸板蓝光漫反射因数测定方法（ISO白度）；
GB 8940.2： 纸浆白度测定法。
GB 1840： 工业薯类淀粉测定方法。
GB 2913： 塑料白度实验方法。
GB 13025.2： 制盐工业通用实验方法，白度的测定。
GB 1543： 纸的不透明度测定法。
ISO 2471： 纸和纸板不透明度测定法。
GB10339： 纸和纸浆的光散射系数和光吸取系数测定法。
GB T/5950： 建筑材料与非金属矿产品白度测量方法。
纺织行业标准：化学纤维用浆白度测定方法。
有关计算公式：
不透明度：
式中：——黑背衬一张试样，漫反射因数Ry测定值
——多层试样（不透明）Ry测定值
透明度：
式中：R84——以Ry=84白板为背衬，一层试样Ry测定值
光散射系数S，光吸取系数A
，（）
，（）
式中：g——试样定量（）
油墨吸取值：
式中：R——涂油墨之前试样Ry测定值
R`——擦油墨后试样Ry测定值（原试样背衬）
c——油墨系数

三、重要技术特性
1、本仪器符合GB3978-83；标准照明体和照明观测条件。模拟D65照明体照明。采用d/o照明观测几何条件，漫射球直径150mm，测试孔直径30mm，设有光吸取器，消除了试样镜面反射光的影响。 R457白度光学系统的光谱功率分布的峰值波长457nm，半高宽44 nm，Y10光学系统符合GB3979-83；物体色测量方法。
2、测定并数字显示白度，荧光（增白）白度，不透明度（%）等。
3、零点漂移：≤0.1
4、示值漂移：≤0.1
5、示值误差：≤0.5
6、反复性误差：≤0.1
7、镜面反射误差：≤0.1
8、试样尺寸：测试平面不少于Φ30mm，试样厚度不超过40mm
9、电源：交流170~264V，50Hz，0.2A
10、工作环境：温度0～40℃，相对湿度不超过85%
11、尺寸和重量：长×宽×高=365×260×425 mm，11kg
四、仪器构造
仪器为光机电一体化结构。
1、外观图：见附图一
2、面板图：见附图二
五、仪器成套一览表
见附表一

第二章 操作方法

一、开机
1、 仪器应安放在稳固的水平台面上，防止震动，避免强光照射、灰尘和溅水。
2、 电源插座接地端应可靠接地。
3、 按下仪器后面的电源开关，预热约2分钟。
二、设定
仪器出厂时除“定量”和油墨系数c值不拟定外，已置入荧光因数U= 、荧光修正数FA= 。用户每次开机，如不需修改，可不必再进行置数，而直接进入第三步序——校准。
按“设定”键
1、第一行显示“定量设定”，第二行显示定量值g＝xxxx.x,可通过“ ”，和“▲”键修改定量值。修改完毕后按“↙”键保存修改并进入下一步。按其他键退出，不保存修改值。
2、第一行显示“油墨系数设定”，第二行显示油墨系数值c＝xxx.xx，可通过“ ”，和“▲”键修改油墨系数值。修改完毕后按“↙”键。修改完毕后按“↙”键保存修改并进入下一步。按其他键退出设定，不保存修改值。
3、第一行显示“荧光因素设定”，第二行显示荧光因素值u＝xx.xxx，可通过“ ”，和“▲”键修改荧光因数。修改完毕后按“↙”键。修改完毕后按“↙”键保存修改并进入下一步。按其他键退出设定，不保存修改值。
4、第一行显示“荧光白度修正”，第二行显示荧光白度修正值FA＝xx.xxx，可通过“ ”，和“▲”键修改荧光白度修正值。修改完毕后按“↙”键。修改完毕后按“↙”键保存修改并进入下一步。按其他键退出设定，不保存修改值。
5、第一行显示“语言设定”，第二行显示当前语言，可通过“▲”键修改当前语言（中文或英语。修改完毕后按“↙”键。修改完毕后按“↙”键保存修改并退出设定。按其他键退出设定，不保存修改值。

三、校准
1．R457校准
①推动大小拉板到底。
②调零
试样托上放黑筒，按“调零”键，显示“R457调零，请放黑筒”，“↙”键，显示“请稍等，正在调零…”，几秒钟后显示“R457调零完毕”，取下黑筒。
③校准
试样托上放1号工作板，按“调准”键，显示“校准：请放标准板，R457=xxx.xx”（可通过“ ”，和“▲”修改标准值”）、“↙”键，显示“请稍等，正在校准…”，几秒钟后显示“R457校准完毕”，取下1号工作板。
④调荧光
如被测试样不含荧光增白剂，本步序可省略。
试样托上放3号工作板，按“测定键”，显示“R457＝xxx.xx”。
a) 若显示值与3号工作板标准值相等（以相差不超过0.3为好），则荧光已调准，取下3号工作板。
b) 若显示值小于3号工作板标准值，则顺时针方向转动大拉板旁的荧光调节螺钉，同时将大拉板再向里推动到底，按“测定键”，直到显示值等于3号工作板标准值，取下3号工作板。反复上述调零、校准、调荧光步序。
c) 若显示值大于3号工作板标准值，则逆时针方向转动大拉板旁的荧光调节螺钉，按“测定键”，直到显示值等于3号工作板标准值，取下3号工作板。反复上述调零、校准、调荧光步序。
2．Ry校准
如不测定试样的绿色光漫反射因数Ry、不透明度、透明度、光吸取系数和光散射系数、油墨吸取值等参数，本步序可省略。
① 拉出小拉板到底，大拉板仍推动到底。
②调零
试样托上放黑筒，按“调零”键，显示“Ry调零，请放黑筒”，“↙”键，显示“请稍等，正在调零…”，几秒钟后显示“Ry调零完毕”，取下黑筒。
③校准
试样托上放1号工作板，按“调准”键，显示“校准：请放标准板，Ry=xxx.xx”（可通过“ ”，和“▲”修改标准值”）、“↙”键，显示“请稍等，正在校准…”，几秒钟后显示“R457校准完毕”，取下1号工作板。
四、测量
1．蓝光白度（R457）和荧光增白度（F）的测量：
① 推动大小拉板到底。
② 试样托上放被测试样，按“测定键”，即显示提醒符R457和试样的R457白度值。
③ 对具有荧光增白剂的试样，在测定试样的R457值后，接着拉出大拉板到底（小拉板仍推动到底），再按“荧光白度”键，即显示提醒符F和荧光增白度值（%）。
2．平均值测量
蓝光白度（R457）、绿光漫反射因数（Ry）、光密度Dy和Dz、R0、R∞、R84及与油墨吸取值计算有关的RI等均可用“平均值”键获得多次测量的算术平均值。
在进行平均值测量之前，应先按“平均值”键（提醒符显示Av），再进行同一参数的多次测量（测量次数最多20次），然后再按“平均值”键，即显示该参数的平均值XX(Av)=xxx.xx。
3．绿光漫反射因数Ry（亮度刺激值Y10）的测量：
① 拉出小拉板到底，推动大拉板到底。
② 试样托上放置被测试样，按“测定键”，即显示提醒符Ry和试样的Ry值。
4．试样的不透明度、光吸取系数、光散射系数的测量：
① 拉出小拉板到底，推动大拉板到底。
② 以多层试样（层数以不透明为宜），按“R∞”键，即显示R∞数值（%）（可多次测量取平均值）。
③ 试样托上放一层试样，试样下面再放黑筒作为背衬，按“R0 OP T”键，即显示不透明度OP（%）、光散射系数值S（m2/kg）和光吸取系数值A（m2/kg）数值（可多次测量取平均值）。
5. 试样的透明度测量
① 拉出小拉板到底，推动大拉板到底。
②以Ry =84±2的白板为背衬，放一层试样，按“R84”键，即显示R84数值（%）（可多次测量取平均值）。
③ 试样托上放一层试样，试样下面再放黑筒作为背衬，按“R0 OP T”键，即显示透明度T（%）（可多次测量取平均值）。
6. 油墨吸取值的测量
① 拉出小拉板到底，推动大拉板到底。
② 多层试样（层数以不透明为宜），按“R∞”键，即显示R∞数值（%）（可多次测量取平均值）。
③ 试样涂油墨后，晾干，并在试样下面衬原试样（未涂油墨的试样），按“Ri I”键，即显示油墨吸取值I（可多次测量取平均值）。
7. 光密度测量
① DZ测量（铅芯浓度）
a) 推动大小拉板到底。
b) 仪器附有专用试样皿，将试样放在样皿正中，正方形四角正好内接在样皿圆形窝中。样皿放到试样托上，样皿外圈有弹性，保证被测试样贴紧在测量孔中心；按“光密度”键就显示出浓度值DZ（可多次测量取平均值）。
② Dy测量
a)推动大小拉板到底。
b)试样放试样托上，按“光密度”键，显示Dy值（可多次测量取平均值）。
8. 数据打印（合用于已配置打印机的机器）
在每次测量或按平均键后，可按打印键打印数据。

第三章 仪器维护

一、荧光因数的修改
仪器工作较长时期或换上新灯泡或改换新标准器后，应重新计算并修改荧光因数u值，方法如下：
1、推动大、小拉板到底，进行调零、调准。
2、试样托上放荧光标准板（3号板或荧光传递标准），其白度值记为R，荧光白度值记为F。按“测定键”，观测显示值，并按第二章.三.1.④所述调荧光的方法，使显示值等于R。
3、拉出大拉板到底，（此时小拉板仍推动到底），按“测定键”，显示数记为R0。
4、计算u=F/(R--R0)。
5、运用第二章.二所述置入荧光因数的方法，将计算值u置入。
6、推动大拉板到底，按“测定键”，显示数应等于R，拉出大拉板到底，按“荧光白度”键，显示数应等于F值。
二、标准器和量值传递
标准器按用途分为传递标准和工作标准两种，按其性状又可分为无荧光和含荧光标准两种。
1、传递标准：传递标准用来传递量值。标准器应具有均匀平整的漫反射表面，常用的传递标准材料有：纸样、经细砂磨平的白陶瓷板或塑料板、硫酸钡或氧化镁粉末等。用户自选适宜的传递标准（尽量选用与被测相同或相近的材料），按一定的周期，由计量部门标定量值：无荧光标准应标定R457和Ry值，荧光标准标定R457及荧光（增白）白度值F。 2、工作标准：本仪器提供三块白板作为工作标准。其中1号、2号板为无荧光板，3号为荧光标准板。1号板作为工作板，用于平常工作时调准仪器，2号板作为校正板，注意细心保存，必要时用于校正1号板量值，校正方法是：用2号工作板调准仪器，然后测定1号工作板R457和Ry值（参照第二章.二和第二章.三）。3号板用来调节照明的紫外辐射分量，并设定荧光因数（参照第二章.三.④和第三章.一）。
3、量值传递：工作标准板长期使用也许变化，应定期用传递标准传递量值，重新标定；开机预热调零后，先用无荧光传递标准调准，再用含荧光的传递标准（参照第二章.三.④和第三章.一）调好仪器并设定好荧光因数u。接着测量工作标准板，标定其R457和Ry量值，荧光工作板应标定R457及荧光白度值F。
三、维护
1、仪器不用时加罩防护，保持干净。
2、用毕应关仪器电源开关，切断电源。
3、测试粉末试样后应用干净的纱布揩净测试孔和试样托，以免沾粉污染后续试样。
4、不要用手触摸标准器的工作表面。必要时可用棉球蘸无水乙醇揩试工作标准板，清除污脏。黑筒使用后，应开孔朝下放置，以防落尘。标准器存放在附件盒内，保持干净。
5、勿用手触摸光源灯泡和光学零件。需要清洁时可用镊子夹脱脂棉蘸无水乙醇擦洗。
6、经常使用的仪器每隔1年应换用新灯泡。打开两后门，拧松灯座侧面四螺钉中位于上部的两只螺钉，戴干净手套，向上方拔出旧灯泡，换置新灯泡，注意灯丝高度应与聚光镜中心齐平，拧紧螺钉。
7、仪器使用较长时期或换用新灯泡后，应进行调整，使荧光标准器的测定值等于其标称量值，并重新设定荧光因数。
四、简朴故障的解决
注意：维修仪器排除电气故障时，尽量避免带电操作。
现象
措施
1、开机无显示
检查电源是否供电。电源插头接插是否紧密可靠。保险丝是否熔断。打开上盖板，插紧主板的电源插件。检查测定键和面板上按键有无永久性短路现象。
2、测量为零或测量数据不变
此现象也许由于操作不妥引起。按第二章.三重新进行校正，再测试试样。
打开后板，紧固灯座接线螺丝。检查灯泡是否烧坏或断脚。打开上盖板，检查光电池到主板的插头是否接触良好。
3、测量值不稳定
重新调零调准后测量。检查地线是否接触良好。检查光电池插头是否接触良好。更换新灯泡。检查信号是否正常见(五).
4、测量荧光试样读数偏低且调节螺钉仍调不高
灯泡老化，更换灯泡。
5、面板上的按键失灵
打开上盖板，将主电路板下部的接插头拔出，重新对准插好。否则更换面板。
6、测量键失灵
插紧主板上的两蕊插头，更换新的测量键。

五、信号调整
仪器正常时，请不要调整信号，否则会由于调整不妥使仪器不正常。
当测量值不稳定期检查信号是否正常，方法如下：
推动大小拉板。关仪器电源，按住“ ”键开电源，此时显示信号“M＝x.xxxxV，F=xxx，R=x.xxxx”，F表达信号放大量，M是测量镜筒的电压，R是参考镜筒的电压。试样托放上N0.1标准白板，测量信号应在0.5～2.0V之间，参考信号在0.5～2.0V之间。可按“▲”键调节信号，使信号在规定的范围内。信号调整完后关机，等5秒后再开机，重新校准即可。

附 图 一

1 底座
2 立柱
3 主体
4 面板
5 主电路板
6 盖板
7 漫射球（积分球）
8 探测器
9 测试孔
10小拉板
11大拉板
12荧光调节螺钉
13聚光镜
14卤钨灯
15后盖板
16灯座
17电源
18电源开关
19试样托
20手圈
21测定键

附 图 二

21测定键
20手圈
19试样托
10小拉板
11大拉板
12荧光调节螺钉

附 图 三

键符号
功能
调零
仪器调零用，放黑筒，Ry R457须分别调零。
校准
仪器校准用，放标准板（或标准纸样），Ry、R457须分别校准。

输入数据时移位。

输入数据时增长键。

数据输入、设定、调零、校准等确认键。
设定
荧光因数、定量、油墨系数等参数设定。
Ri
I
测量涂油墨后Ri，并显示油墨吸取值。注意：有顺序规定必须一方面测量未涂油墨R∝值。
R∝
测量未涂油墨前R∝值、或不透明的多层试样的R∝值。
R0
OP T
测量不透明度、透明度、光散射系数、光吸取系数的单层试样衬黑筒值，并显示不透明度、透明度、光散射系数、光吸取系数。
注意：测量不透明度、光散射系数、光吸取系数必须先测R∝值、测量透明度必须先测R84。
R84
测量单层试样衬84度左右的白板。（测透明度用）
打印
打印测量数据
光密度
测量光密度Dy、DZ（铅芯浓度）
荧光白度
测量荧光白度F
测量
测量键，测量白度R457和（Ry）用。
平均
可以对测量数据做平均。

附 表 一

名 称
单位
数 量
48BN白度仪
台
1
电源线
根
1
黑筒
只
1
白板
块
3
灯炮
只
4
保修卡合格证
份
1
装箱单
份
1
使用说明书
份
1
简易压粉器
只
2

附录A 打印机及打印纸安装
