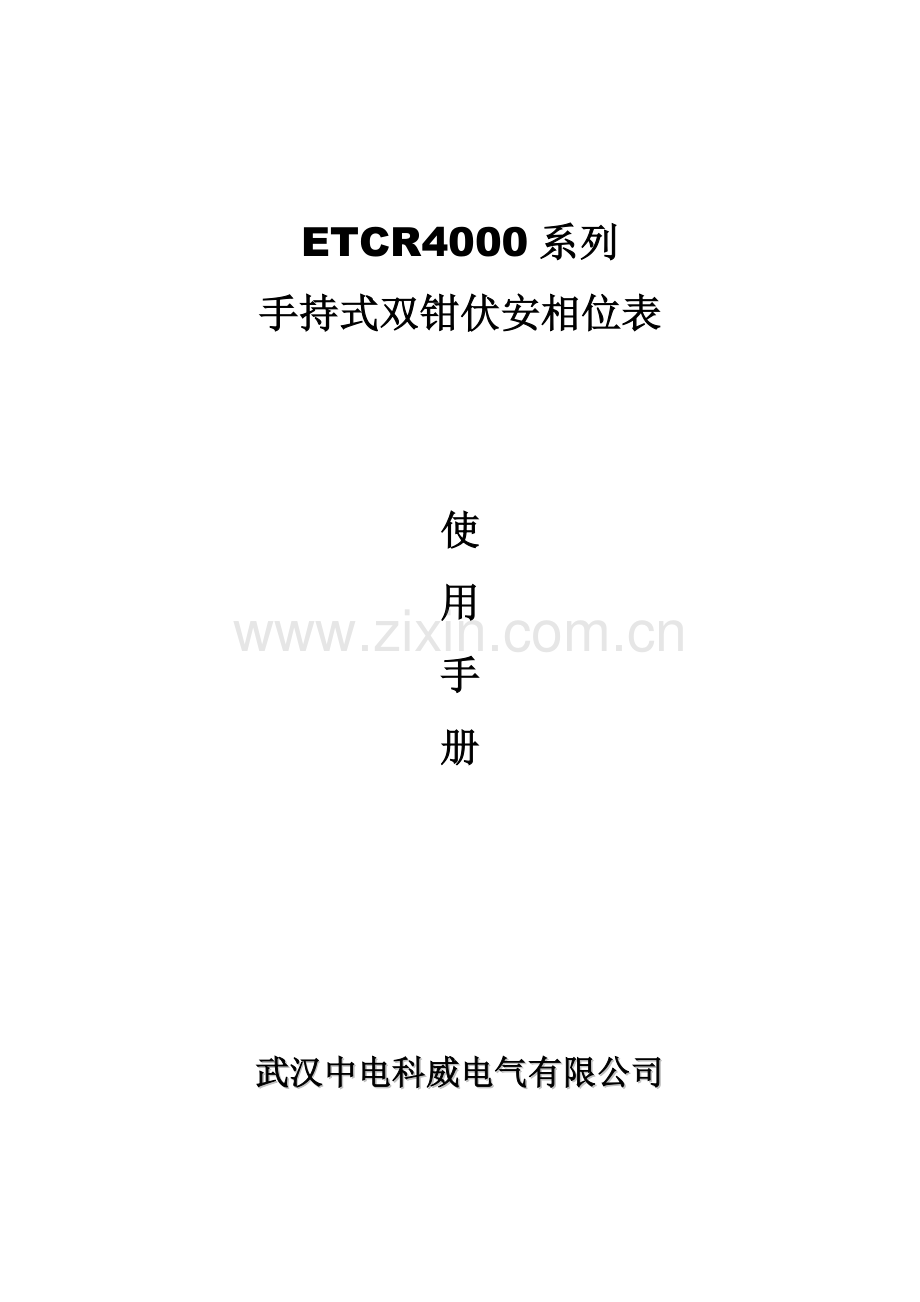

ETCR4000系列
手持式双钳伏安相位表

使
用
手
册

武汉中电科威电气有限公司

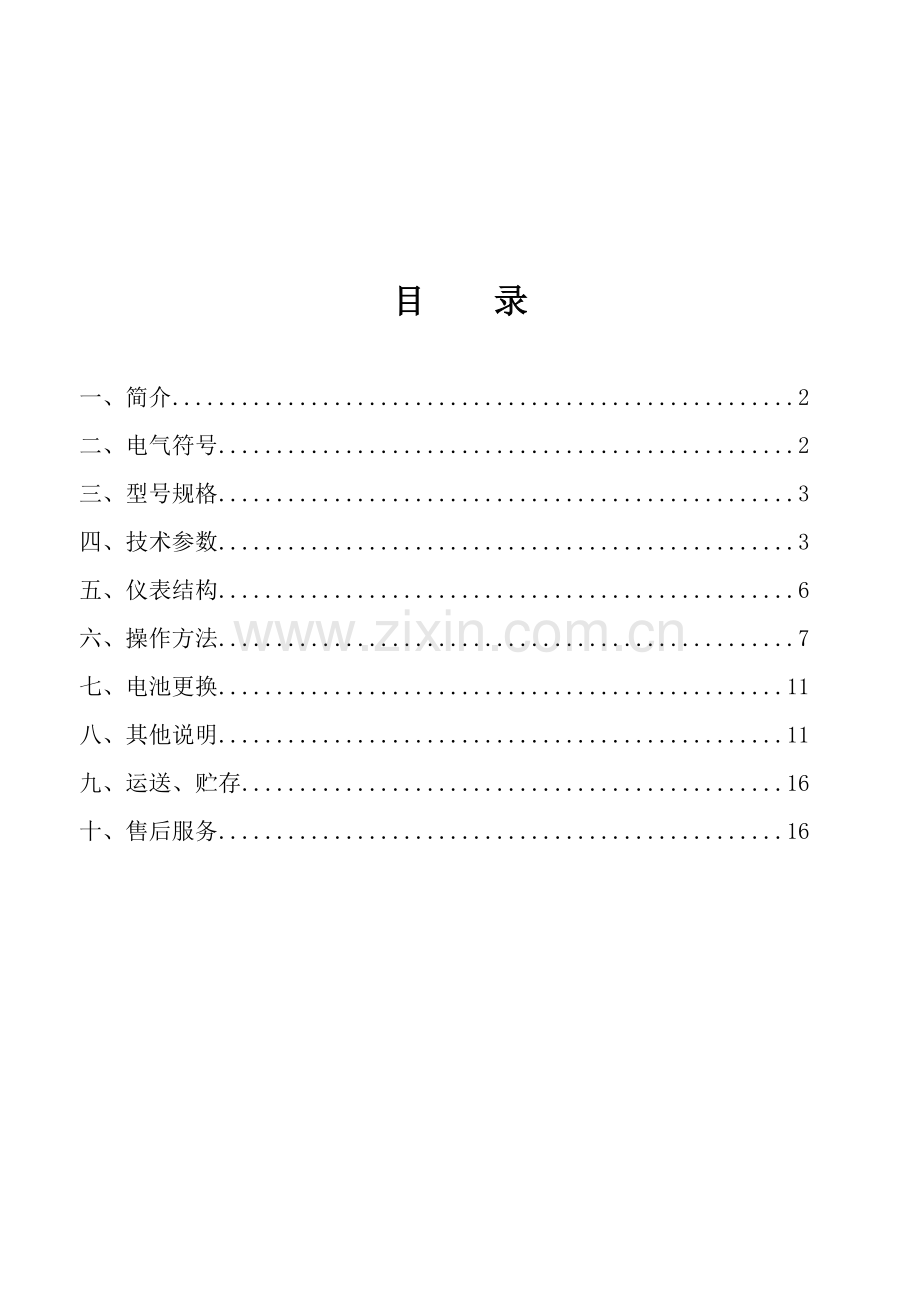

目 录

一、简介 2
二、电气符号 2
三、型号规格 3
四、技术参数 3
五、仪表结构 6
六、操作方法 7
七、电池更换 11
八、其他说明 11
九、运送、贮存 16
十、售后服务 16

ETCR4000系列手持式双钳伏安相位表
一、简介
ETCR4000系列手持式双钳伏安相位表是我公司精心研制的又一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线对的与否，检修线路设备等。
ETCR4000系列手持式双钳伏安相位表采用超大LCD显示屏，字高达40mm，还具有蓝屏背光，显示一目了然，尽显精美豪华外观。
ETCR4000系列手持式双钳伏安相位表合用于电力、石油化工、冶金、铁路、气象、工矿公司、科研院校、计量部门等。
二、电气符号

极其危险！操作者必须严格遵守安全规则，否则有电击危险，导致人身伤害或伤亡事故。

危险！操作者必须严格遵守安全规则，否则有电击危险，导致人身伤害或伤亡事故。

警告！必须严格遵守安全规则，否则导致人身伤害或设备损坏。

交流（AC）

直流（DC）

双重绝缘
三、型号规格
型号
电流钳尺寸
相位测量
电流测量
电压测量
ETCR4000
φ7.5mm×13mm
√
√
√
ETCR4200
Φ35mm×40mm
√
√
√

四、技术参数
1. 基准条件和工作条件
影响量
基准条件
工作条件
备注
环境温度
23℃±1℃
-10℃～40℃

环境湿度
40%～60%
＜80%

信号波形
正弦波
正弦波
β=0.05
信号频率
50HZ±1HZ
45HZ～65HZ

仪表工作电压
9V±0.1V
9V±1V

测相位时电压幅值
100V±20V
30V～500V

测相位时电流幅值
1A±0.2A
1A±0.2A 10mA～20.00A

外电场、磁场
应避免
被测导线位置
被测导线处在钳口的近似几何中心位置
2. 一般规格

功 能
相位、交流电流、交流电压、交流漏电流、相序直接测
试；变压器组别、感性、容性电路判别；功率因数、功
率间接测试
电 源
DC9V 碱性干电池（1.5V LR6×6）
功 耗
启动背光灯最大约35mA,电池连续工作约40小时
关闭背光灯,仪表耗电约5mA,电池连续工作约300小时
显示模式
LCD显示，蓝屏背光功能，适合灰暗场合
LCD尺寸
70mm×62mm ；显示域：64mm×54mm
仪表尺寸
长宽厚：192mm×92mm×50mm
采样速率
约3次/秒
量程
*交流电压：0～20V/200V/500V
*交流电流：0～200mA/2A/10A
相位：0～360°
测量相位时
被测信号的
幅值范围
测U1-U2相位时：30V～500V
测I1-I2相位时：10mA～20.00A
测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A
数据保持
测试中按键保持数据，“”符号显示
自动关机
开机约15分钟后，仪表自动关机，以减少电池消耗
电压检测
当电池电压低于7.8V~8V时，电池电压低符号“”显示，提醒更换电池
仪表质量
主机约550g（带电池），表钳约170g×2，测试线约250g
测试线长度
1.5m
电流钳线长
2m
工作温湿度
-10℃～40℃； 80%Rh以下
存放温湿度
-10℃～60℃； 70%Rh以下
输入阻抗
测试电压各档输入阻抗为：2MΩ
测U1U2相位时电压输入阻抗为：40KΩ
耐 压
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟；两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1分钟的实验
绝 缘
仪表线路与外壳之间、两电压输入端之间≥10MΩ
结 构
双重绝缘

3. 基准条件下基本误差及性能指标
类别
量 程
分辨率
基本误差
电压
20V
0.01V
±(1.2%rdg+2dgt)
200V
0.1V
500V
1V
电流
200mA
0.1mA
±(1.0%rdg+2dgt)
2A
1mA
10A
10mA
相位
0～360°
1°
±1°
注：工作条件下相位误差为±3°。
五、仪表结构
ETCR4000：

ETCR4200:

1.绝缘防振护套 2.LCD显示器 3.钳口
4.电流钳 5.开机ON键 6.关机OFF键
7.数据保持HOLD键 8.背光灯键 9.功能旋转开关
10.电压输入插孔（2路） 11.电流钳引线 12.电流钳输入孔（2路）
13.测试线

六、操作方法

使用前先仔细检查仪表所有部件是否有损坏，没有任何损坏才干使用。
危险场合严禁使用本仪表。
按手册说明安装电池。

1. 开关机
按ON键开机，LCD显示。按OFF键关机，仪表开机约15分钟后会自动关机。
2. 数据保持/取消
按HOLD键可以保持显示数据或取消保持。
3. 背光灯控制
开机后，按键能控制背光灯，适合于灰暗场合。

有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守安全规则，否则有电击的危险，导致人身伤害或设备损坏。
危险！不能用于测量超过500V的电压线路，否则有电击危险，导致人身伤害或设备损坏。
危险！不能用于测量超过20A的线路。否则有电击危险，导致人身伤害或设备损坏。

测试前，必须先将功能旋转开关切换到相应的功能指示位置，然后将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试。
必须严格按照手册说明进行连线。
测试完毕后必须先将测试线撤离被测线路，才干从仪表上拔出。
4. 相位测量

本仪表的相位测试关系：U1U2、I1I2、U1I2、I1U2，每种关系测得的相位都为1路信号超前2路信号的相位。
U1红色电压插孔和U2红色电压插孔与卡钳上红点标记或箭头符号的起始端为同名端
相位测试时电流输入钳夹的方向与钳夹上红点符号一致
对于3相线相位关系可以两两相应测试
（1）U1U2的相位测试
将旋转开关旋至位置，将红黑4条测试线连接到仪表的U1、U2，电压输入插孔，再将测试线相应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2滞后U1的相位角。测试相位时，两路输入回路间完全隔离绝缘，避免了也许误接线导致被测线路短路而烧坏仪表。
（2）I1I2的相位测试
将旋转开关旋至位置，将两个电流钳连接到仪表前端的I1、I2电流输入插孔，再将电流钳相应钳住I1、I2线路，测试显示值即为两路电流之间的相位。
（3）U1I2的相位测试
将旋转开关旋至位置，红黑2条测试线连接到仪表的U1电压输入插孔，1个电流钳连接到仪表前端的I2电流输入插孔， 再将测试线与电流钳相应接入U1、I2线路，测试显示值即为电压和电流之间的相位。
（4）I1U2的相位测试
将旋转开关旋至位置，1个电流钳连接到仪表前端的I1电流输入插孔，红黑2条测试线连接到仪表的U2电压输入插孔，再将电流钳与测试线相应接入I1、U2线路，测试显示值即为电流和电压之间的相位。
5. 交流电流、漏电流测量
将旋转开关旋至的10A档，1个电流钳连接到仪表前端的I1电流输插孔，再用电流钳钳住被测线路，测试显示值即为被测电路中的电流或漏电流，若被测试电流比较小，可以选择较小的档位再进行测试，以提高测试的准确性。也可以将旋转开关旋至的适当量限，用I2路测试电流或漏电流。注意旋转开关所处I1、I2的位置与电流钳I1、I2的输入插孔必须相应。
6. 交流电压测量
将旋转开关旋至的500V量程，红黑2条测试线连接到仪表的U1电压输入插孔，再将测试线接入被测试线路，测试显示的值为被测线路的电压，若被测试电压比较小，可以选择较小的档位再进行测试，以提高测试的准确性。也可以将旋转开关旋至的适当量限，用U2路测试电压。注意旋转开关所处U1、U2的位置与电压U1、U2的输入插孔必须相应。
7. 感性、容性电路判别
将旋转开关旋至位置，将电路电压输入U1插孔，电路电流输入I2插孔，若相位显示在00～900范围，则被测负载为感性，若相位显示在2700～3600范围，则被测负载为容性。
8. 三相电压相序测量
（1）三相三线制相序判别
旋转开关旋至位置，用测试线将A相接入U1红色插孔，B相同时接入U1及U2的黑色插孔，C相接入U2的红色插孔。这时若测得的相位值为300°则为正相序；若测得的相位值为60°，则为负相序。
（2）三相四线制相序判别
旋转开关旋至位置，用测试线将A相接入U1红色插孔，B相接入U2红色插孔，零线同时接入U1及U2的黑色插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。
七、电池更换

请注意电池极性，必须按对的的极性安装，否则损坏仪表。
危险场合严禁更换电池
必须使用合格的碱性干电池（1.5V AA×6）
不允许新旧电池混用
1. 当仪表电源电压低于7.8V～8V时，显示“”符号，表达电池电量局限性，请及时更换电池，参见下图。
2. 按OFF键关机。
3. 用十字螺丝刀拧松电池盖板上的一枚螺丝，打开电池盖板。
4. 取出旧电池，换上新电池，请注意电
池极性。
5. 盖上电池盖板，拧紧螺丝。
6. 按ON键开机，确认电池是否更换成功，
否则从第2步重新操作。
7. 长时间不使用仪表请取出电池。

八、其他说明
1. 电流钳的专用性
每台仪表的两把电流钳专用于本台仪表，不能换到另一台仪表使用。电流钳严防摔碰，钳口平面必须保持光洁，完全闭合测试才可靠。
2. 电流钳的保养
电流钳使用完毕后，应及时将钳口平面的尘埃除尽，不能用粗糙物或腐蚀济清洁钳口平面，最佳用软布加润滑济（如：WD-40润滑济）轻轻擦拭。
3. 测量前，应先予预热3～5分钟以保证测量精度。
4. 本仪表供二次回路和低压回路检测，不能用于测量高压线路中的电流，以防止触电。
5. 三相四线(三相负载平衡时的相位)：
相位关系
相位值
相位关系
相位值
Ua-Ub
120°
Ia-Ib
120°
Ub-Uc
120°
Ib-Ic
120°
Uc-Ua
120°
Ic-Ia
120°
6. 三相三线(三相负载平衡时的相位)：
相位关系
相位值
相位关系
相位值
Uab-Ucb
300°
Ia-Ic
240°
Uab-Ia
30°
Ucb-Ic
330°
7. 三相四线向量图与三相三线向量图：

若电流钳方向接反或电流线接反所显示相位值会相差180°，即在以上标准值基础上增长180°
附：测试接线参考图：

测试接线参考图（续）

九、运送、贮存
■运送
设备需要运送时，建议使用本公司仪器包装木箱和减震物品，以免在运送途中导致不必要的损坏，给您导致不必要的损失。
设备在运送途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。
运送设备途中，仪器面板应朝上。
■贮存
设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。
设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
十、售后服务
本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不妥或不慎导致损坏，提供优惠服务。
