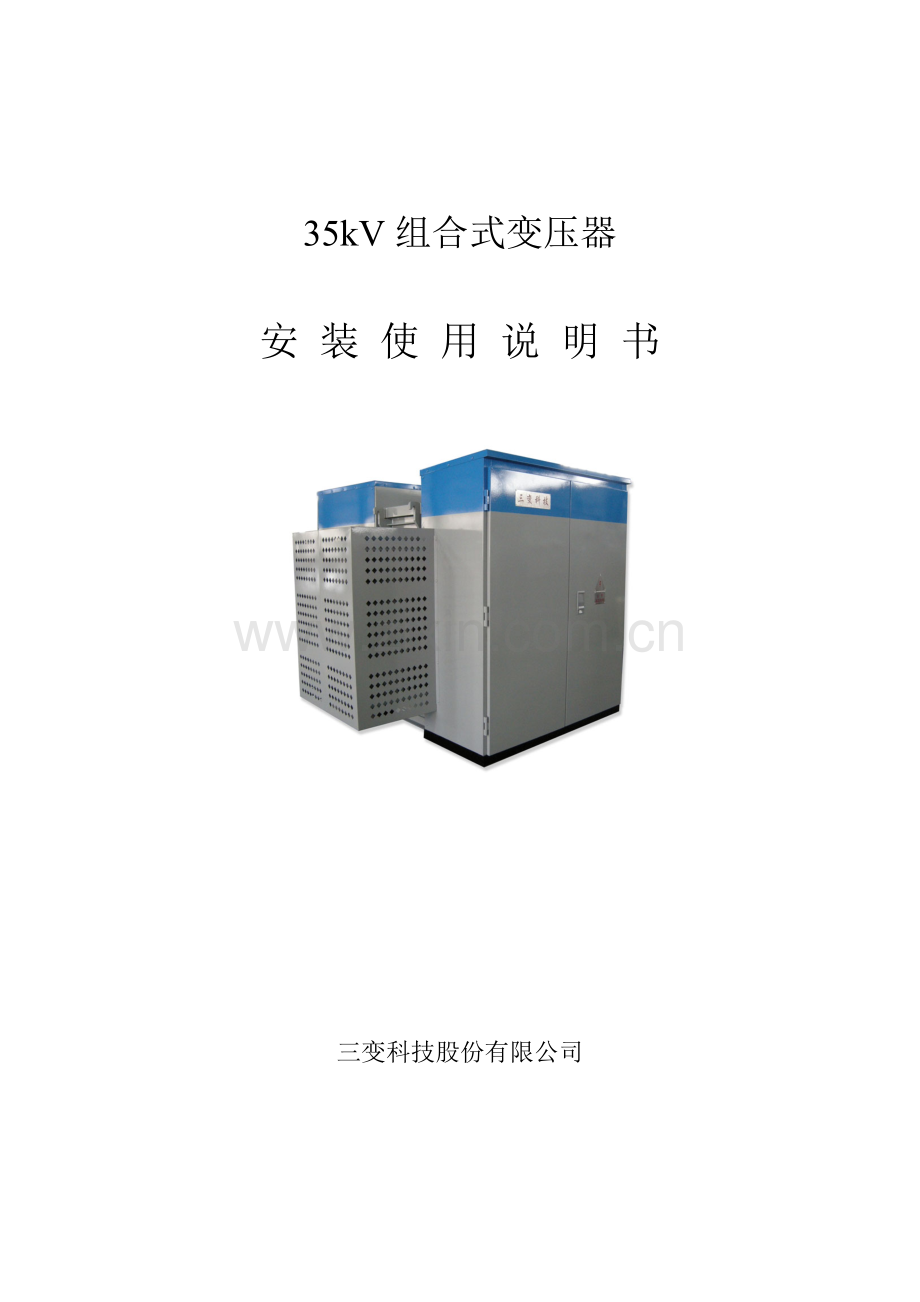

35KV组合式变压器使用说明书更改版.doc_第1页
第1页 / 共25页

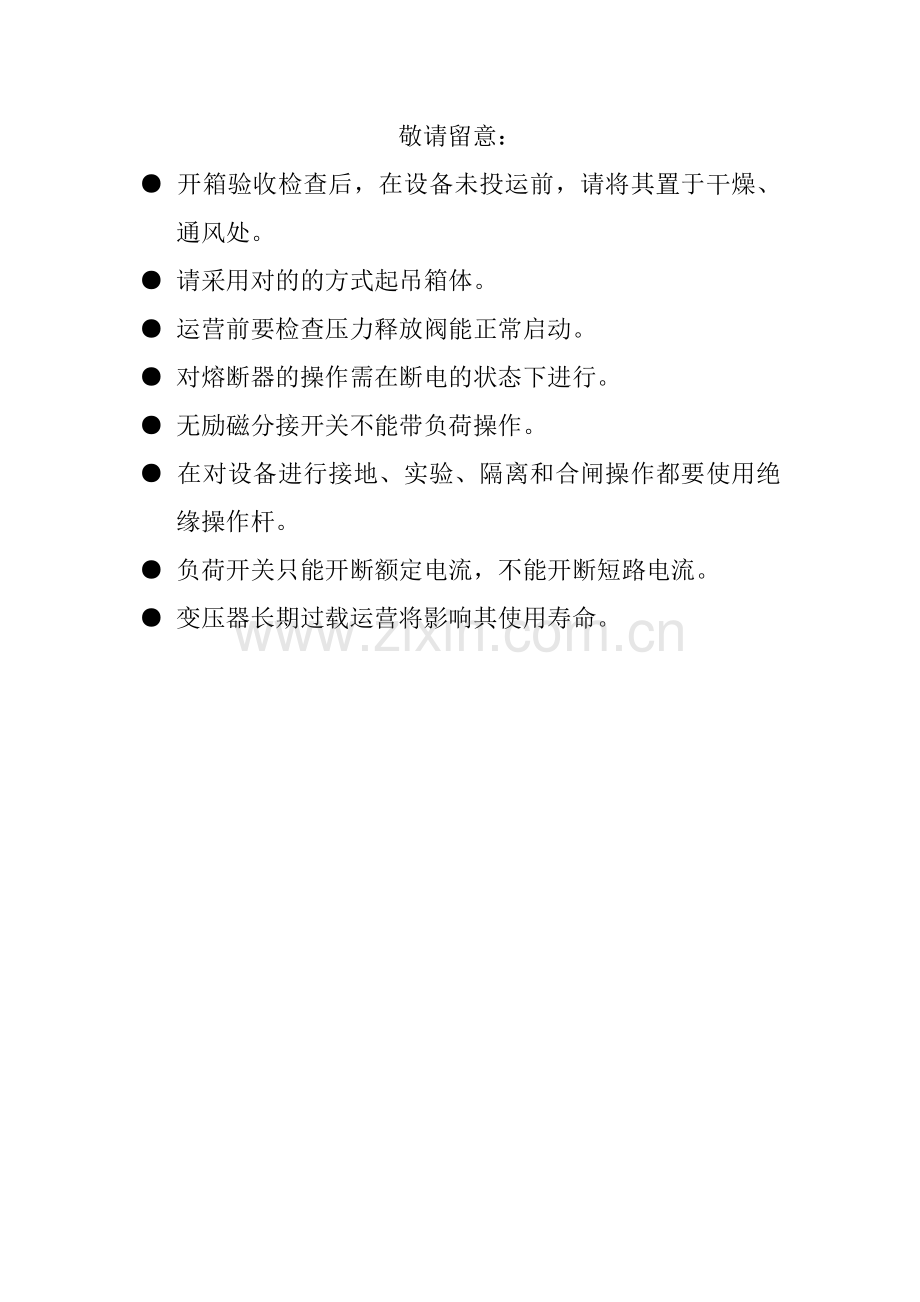

35KV组合式变压器使用说明书更改版.doc_第2页
第2页 / 共25页


点击查看更多>>
资源描述
35kV组合式变压器 安 装 使 用 说 明 书 三变科技股份有限公司 敬请留意: ● 开箱验收检查后,在设备未投运前,请将其置于干燥、通风处。 ● 请采用对的的方式起吊箱体。 ● 运营前要检查压力释放阀能正常启动。 ● 对熔断器的操作需在断电的状态下进行。 ● 无励磁分接开关不能带负荷操作。 ● 在对设备进行接地、实验、隔离和合闸操作都要使用绝缘操作杆。 ● 负荷开关只能开断额定电流,不能开断短路电流。 ● 变压器长期过载运营将影响其使用寿命。 目录 1.概述 2.使用环境条件 3.型号说明 4.重要技术参数 5.结构特点 6.基础 7.开箱验收 8.安装 9.使用 10.维护 11.重要附件的安装、使用 12.随机文献和附件 1 概述 风力(太阳能)发电用组合式变压器是将升压变压器器身、开关设备、高压限流熔断器、分接开关及相应辅助设备集合与一体的静止变电设备。针对风力(太阳能)发电的特殊性,为用户提供合理的解决方案,是风力(太阳能)发电机组抱负的配套升压变压器。 本说明书用来辅助工程技术人员进行组合式变压器的安装、使用和操作。 本说明书不能替代电气设备的一般操作规程,也不也许满足安装、使用和操作的所有需要。这些工作应有熟悉电力系统的安全和操作规程人员进行。 2 使用环境和条件 2.1 海拔高度不超过2023m; 2.2 环境温度:最高气温45℃,最低气温-40℃; 2.3 空气相对湿度:日相对湿度不超过95%,月平均不超过90%; 2.4 户外风速不超过35m/s; 2.5 地面倾斜度不超过3°; 2.6 电源电压的波形近似正弦波,三相电源电压近似对称; 2.7 安装地点无爆炸危险、火灾、严重污秽、化学腐蚀及剧烈振动; 2.8 上述使用条件不能满足规定期,用户可与我公司协商解决。 3 型号说明 Z □ S □- Z· □– □ / □ 高压侧额定电压kV 变压器额定容量kVA F:风力发电用 T:太阳能发电用 终端型 性能水平代号 三相 G:共箱式 F:分箱式 组合式变压器 4 重要技术参数 序号 名称 单位 参数 1 额定容量 kVA 630~3400 2 额定电压 kV 35~38.5 3 高压分接范围 ±2x2.5% 4 联接组标号 Dyn11,Dyn11yn11, Ynd11d11 5 工频耐压 kV 85 6 雷电冲击耐压 kV 200 7 熔断器额定最大开断电流 kA 31.5 8 负荷开关 A 300,600 9 噪音水平 dB ≤55 10 防护等级 IP54 11 额定频率 Hz 50 5 结构特点 5.1 组合式变压器采用“目”字型结构,体积小、结构紧凑,起吊平稳; 5.2 高压侧全密封装带电显示器,符合高压产品五防规定,保证人身安全; 5.3 可用于环网也可用与终端,转换方便; 5.4 箱体采用防盗结构。 35kV风力发电用组合式变压器外型图 1.高压限流熔断器 2.压力释放阀 3.油位计 4.气体继电器5.压力表 6.温度计 7.注油塞 8.无励磁分接开关 9.负荷开关 10.低压套管 11.传感器 12.高压套管 13.过电压保护器 35kV太阳能发电用组合式变压器外型图 1.高压限流熔断器 2.温度计 3.压力释放阀 4.负荷开关 5.压力表 6.油位计 7.注油塞 8.无励磁分接开关 9.低压套管 10.传感器 11.过电压保护器 12.高压套管 6. 基础 6.1基础图 6.2基础施工说明 6.2.1基础垫层采用C10混凝土,基础采用C20混凝土,墙体内壁砂浆抹面20厚,掺3%防水剂; 6.2.2为了防止基础进沙进雪,在施工过程中必须保证基础上表面的平整度; 6.2.3 电缆敷设后电缆孔用麻丝白灰封严; 6.2.4 预埋穿过墙体的钢管,两端需打成喇叭口; 6.2.5高、低压预埋钢管的位置及数量由用户自定,图中位置仅供参考。 6.3基础接地网安装规定 6.3.1接地体埋设深度不应小于0.6米; 6.3.2接地体双面焊接,焊口涂防锈漆; 6.3.3接地网电阻测试必须小于4欧姆; 6.3.4接地网分别用φ12圆钢或30×4扁钢从两侧引到基础顶部和预埋钢板焊接。 7. 开箱验收 检查产品是否有损伤、变形和断裂。核对变压器铭牌数据是否符合订货协议,按装箱清单检查附件和专用工具是否齐全。在确认无误后方可按安装规定进行安装。 敬告:开箱验收检查后,在设备未投运前,请锁好柜门,将其置于干燥、通风处,否则也许因设备内的凝露控制器未处在工作状态而产生凝露。 8. 安装 8.1吊装 靠近组合式变压器箱体顶部有用于装卸的吊攀。起吊时,吊索与垂直线之间的角度不可超过40°,如有必要,应用横杆支撑吊索,以免导致组合式变压器结构变形。 吊装示意图 绳索1 绳索2 注意:吊索采用四根等长或按上图指示的方法吊装。 8.2 运送 8.2.1 组合式变压器不允许在大于15°的斜坡上移动和运送; 8.2.2 当卡车运送时,应把组合式变压器固定好防止滑动; 8.2.3 起吊组合式变压器时,只能使用吊攀。不得推、拉油箱,散热器或配电柜等; 8.2.4 运送组合式变压器的车辆行驶速度必须考虑路面条件,在崎岖不平的路面行驶时,应防止车速过快而导致剧烈的振动。 8.3 安装的地点 组合式变压器安装在高度距地面200mm左右、足以承受其重量的水平混凝土基座上。具体施工参照本公司提供的基础图。 8.4 接地 组合式变压器的接地点在箱变底座的右侧,共有两处M16铜接地,基础的接地扁钢和其连接。 组合式变压器接地点 8.4 按顺序接好输入、输出电缆。 9. 使用 9.1组合式变压器在安装或维修后,在投入运营前应检查如下项目: 9.1.1核对组合式变压器铭牌数据、开关分接位置、组合变接线是否和电网匹配; 9.1.2检查油位表的油位高度是否正常; 9.1.3检查压力释放阀是否能正常启动; 9.1.4检查高、低压室内是否有异物并去除; 9.1.5操作机构是否灵活,重要电器的通断是否可靠、对的; 9.1.6仪表与互感器的变比及接线极性是否对的; 9.1.7电器辅助点的通断是否可靠、对的; 9.1.8所有电器安装紧固件是否旋紧,电器安装是否牢固、可靠; 9.1.9所有母线是否连接良好; 9.1.10主回路及辅助回路的电气接点是否符合电气原理图的规定; 9.1.11变压器的温度控制器是否已调到变压器允许使用温度。 9.2 组合式变压器通电运营环节: 9.2.1 通电前将高压负荷开关和低压主开关处在断开位置;(检查拟定低压系统绝缘) 9.2.2 将高压室门关闭,低压配电柜的柜门关闭; 9.2.3 用操作杆合高压负荷开关,使变压器处在空载运营状态,查看变压器有无异常(重要检查电压及变压器运营声音是否平稳) 9.2.4 合低压配电柜主开关; 9.2.5 输入电源后观测指示仪表的工作情况; 9.2.6 关闭组合式变压器低压室柜门。 注:断电检修程序和通电顺序相反。 10. 维护和保养 敬告:组合式变压器的维修和保养必须在断电的情况下进行,严禁带电作业! 10.1 变压器的维护和保养: 10.1.1 高、低压套管,绝缘子,传感器必须保持清洁,定期将其上面的灰尘等擦拭干净,并且检查套管等表面有无裂纹和放电闪络现象,假如有立即更换; 10.1.2 检查箱沿、套管、片散等密封垫的松紧限度,如有松动用力矩扳手紧固螺母; 10.1.3 正常运营情况下不需要作油样化验,假如发现有湿气入侵油箱的现象,则必须通过油样阀取油样花钱进行化验; 10.1.4 若油位指示低于警示位置,应对组合式变压器进行注油,注油前必须先操作压力释放阀,释放油箱内也许存在的压力,打开低压室内的注油塞,注入相同牌号实验合格的变压器油,注油完毕立即将注油塞拧紧。在注油的过程中应注意避免夹带气泡进入油箱,组合式变压器在充油和再送电之间的时间间隔必须在12小时以上,以保证油中的气泡逸出; 10.1.5由于氧化锌避雷器存在长期运营后老化的特点,每年在雷雨季节前后对避雷器进行防止性实验; 10.1.6 35kV的熔断器一般选用的是全范围一体式高压限流熔断器,不具有带电插拔功能,更换限流熔断器时必须要保证在变压器不带电的条件下进行,具体操作方法见附件安装说明。 10.2 低压配电柜的维护,低压配电柜的定期保养与实验周期,一般为每年至少一次,使用环境条件较差时,应增长保养次数,保养具体内容如下: 10.2.1 解决松动的电气连接点,修整烧伤的接触面,更换失去弹性的弹簧垫,拧紧各个连接螺栓; 10.2.2 更换易损件及不良的垫圈设备和元件; 10.2.3 检修自动开关及接触器的触头和灭弧罩; 10.2.4 检查接地是否可靠,拧紧接地螺栓; 10.2.5 测量绝缘电阻。用500V兆欧表测量低压柜的母线对地的绝缘电阻,应不低于10MΩ;开关、刀闸、接触器、互感器对地的绝缘电阻应不低于10MΩ;二次回路对地的绝缘电阻应不低于2 MΩ。 11. 重要附件的安装、使用 11.1 35kV冷缩电缆头制作 11.1.1 剖切电缆 11.1.1.1剖切外护套长度为850mm左右; 11.1.1.2 钢铠保存30mm,其余的剖切; 11.1.1.3内护套保存20mm,其余的剖切; 11.1.1.4 用PVC胶带将铜屏蔽断口处扎紧,以防松动。 11.1.2 安装铠装接地线 11.1.2.1 用恒力簧将一根接地线卡于钢铠上(线头回折一下); 11.1.2.2 用砂带将外护套切断口以下50mm打磨; 11.1.2.3 在打磨处绕两层红色密封胶带,将接地线夹在中间。 11.1.3 绕包接地线及钢铠 11.1.3.1 用23#绝缘带将钢铠及接地线头、恒力簧包覆3~5层; 11.1.3.2 用1600PVC胶带从内护层切断口一直包绕到红色密封胶上。 11.1.4安装三芯分支及护套管 11.1.4.1 慢慢套入三芯分支; 11.1.4.2 先向上分别拉出三芯内垫塑料衬管; 11.1.4.3 再向下抽出大塑料衬管; 11.1.4.4 套入第一根护套与三芯分支手指搭接25mm,再按图分别安装其它护套管; 11.1.5 安装屏蔽接地线 11.1.5.1 在护套管的上端保存40mm铜屏蔽层,其余的剥除; 11.1.5.2 在铜屏蔽层的上端保存20mm外半导电层,其余的剥除; 11.1.5.3 按规定剖切主绝缘(切除长度为端子孔深加5mm); 11.1.5.4 用砂带将主绝缘层上的半导电微小颗粒彻底打磨干净; 11.1.5.5 用恒力簧将接地线卡接在铜屏蔽上,将接地线头回折一下; 11.1.5.6 用防水带在护套管端口20mm包绕两层,将接地线夹在中间。 11.1.6 绕包半导电胶带及绝缘带 11.1.6.1 将半导电带从铜屏蔽断口下10mm处开始绕包,一直绕包到主绝缘上5mm处,再以半搭盖方式绕包回到起点,一定要将带材断口扎紧防止松开。 11.1.7 安装应力管 11.1.7.1 在半导电带下10mm处做一个标记,作为冷缩应力管安装基准; 11.1.7.2 在主绝缘层上均匀涂抹一层硅脂(不要涂到半导电带上); 11.1.7.3 将冷收缩应力管套至安装基准处,向上抽出衬条,使应力管复位,与铜屏蔽搭接10mm,将半导电带及主绝缘覆盖。 11.1.8 包绕绝缘带 11.1.8.1 用20#绝缘带绕包应力管下端部150mm,包覆二层(一个来回); 11.1.8.2 用1600带将23#绝缘带包覆一层,长度约200mm。 11.1.9 安装冷缩收缩终端 11.1.9.1 在应力管及1600带表面涂抹硅脂,(以1600PVC带下端面作为终端安装基准); 11.1.9.2 将冷缩终端管套至安装基准处向上拉出衬条,将应力管,1600PVC带所有覆盖; 11.1.9.3 按有关规定压接接线端子,若有毛刺,锉平砂光; (若密封管内径小于端子,则先套密封管,再压端子) 11.1.9.4 用23#绝缘带将接线端子上的压痕包覆并与主绝缘层搭接; 11.1.9.5 套入密封管与冷收缩终端管上的压痕包覆并与主绝缘层搭接; 11.1.9.6 依次完毕此外两相电缆的安装。 总装图 以上制作方法供现场安装参考。具体参阅电缆附件说明书。 11.2 全范围一体式高压限流熔断器的更换 11.2.1 熔断件更换时,应戴上干净的棉布手套(防止操作时手柄或熔断器件受污染,影响绝缘性能); 11.2.2 旋下红色帽盖,将手柄、熔断件和接触件整体从熔断器底座内拔出,用清洁的棉布将熔断器底座内壁和手柄抹干净; 11.2.3 用一字形螺钉旋具将手柄和熔断件侧向锁紧螺钉松开,拔出需要更换的熔断件,更换新熔断件并锁紧侧向锁紧螺钉; 11.2.4 检查熔断器底座的内壁、手柄和熔断件,保证它的清洁,然后将手柄、新熔断件和接触件按以下方法插入底座:一手托住熔断件中间部位偏向前端,一手握住手柄中段,将接触弹簧处对准底座孔缓慢插入,插入过程应目测组合件中心轴与底座中心相对同轴,至另一端接触弹簧插入底座,并进入底座约50mm后,按住手柄顶端,沿底座轴心用来缓慢推动插入底座,至手柄内端面与O型密封圈接触。 11.3 熔断器使用注意事项: 11.3.1 当熔断器件熔断后,应换上型号和尺寸等参数相同的新熔件,切勿以其它器件代替,在更换熔断件时,发现熔断件的熔管发黄或者熔断器绝缘筒内有气雾泄出,属于正常现象; 11.3.2 更换熔断件时一定要保证在不带电的条件下更改,熔断器不允许用来切换空载线路; 11.3.3 对三相安装的熔断器,除非已肯定仅其中一只承担过故障电流,否则即使一只熔断器动作,其它两只均应更换; 11.3.4 熔断器在使用前应储存在有保护的箱中,任何受过跌落或者其它严重机械冲击的熔断器,在使用前应检查熔断器底座、熔断件及金属部件和熔管有否损伤、清洁,熔断器支持件(底座)是否渗漏(如有。。。。。。),并测量熔断件电阻值。 注意:a、以上的操作方法仅仅是针对上陶产品,其他的厂家应按熔断器厂家提供的安装使用说明书安装、使用。 11.3高压负荷开关的操作 用户在操作负荷开关时,必须使用绝缘操作杆进行操作。用绝缘操作杆钩住负荷开关操作孔,并将绝缘操作杆的钩子收紧(切忌用钩子直接操作负荷开关,以免导致钩子损坏)确认完全套牢后根据负荷开关分合指示位置旋转操作杆,直到听到开关动作的声音。操动开关应迅速、准确、果断、有力。 注意 a、负荷开关只能切断变压器的正常工作电流,不能用于短路电流的切断。 b、建议在低压主开关分断后在分高压负荷开关。以免带负荷切换高压负荷开关时导致拉弧污染变压器油。 11.4 压力释放阀使用注意事项 变压器运营前必须取出压力释放阀盖头内的试压片。 11.5压力表(到现场后请将表面小海绵取掉)。 12随机文献及附件 产品附有装箱清单、合格证、使用说明书、电气原理图和二次接线图以及钥匙和根据协议书提供的备件。 13.变压器实验项目(涉及
