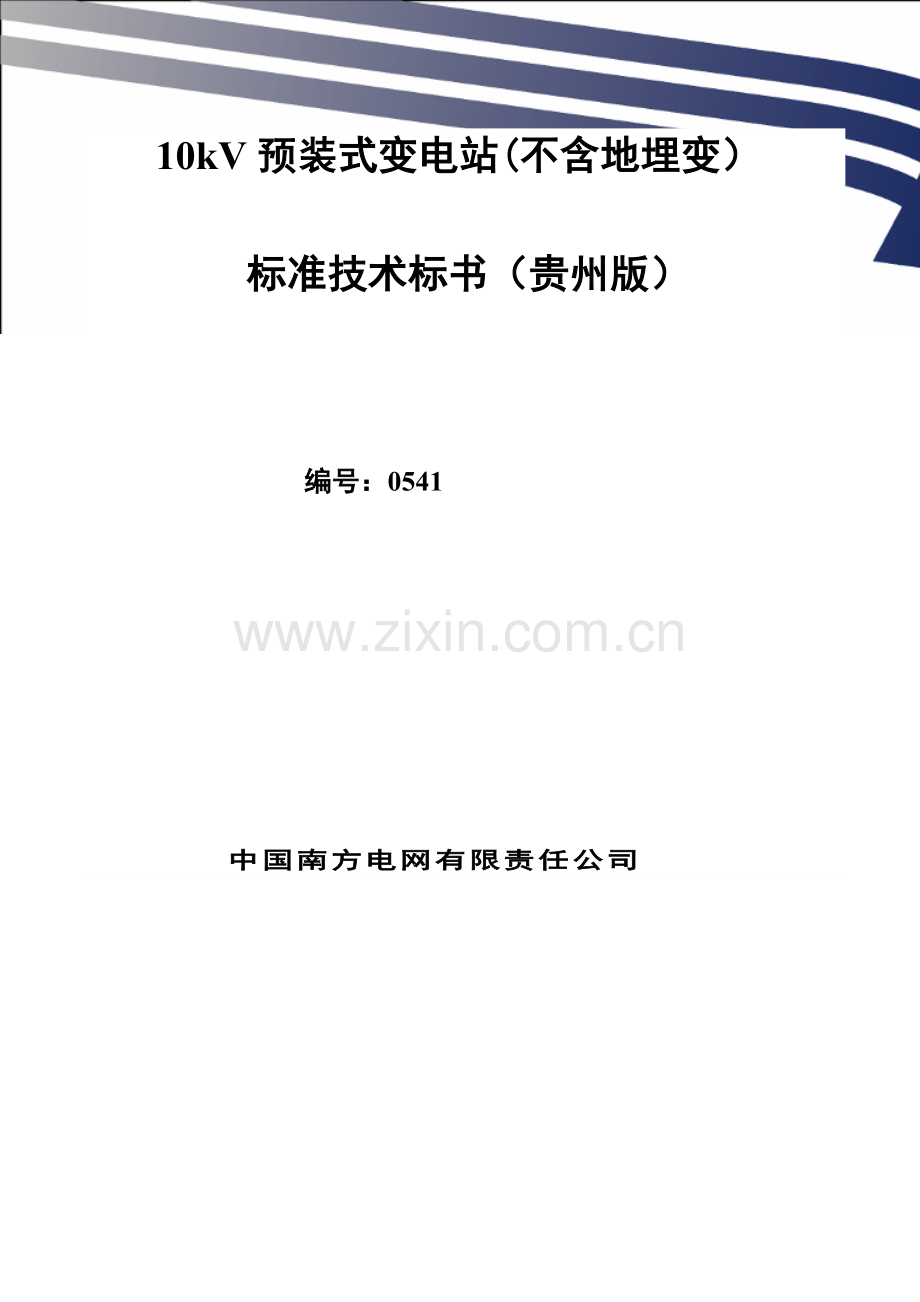

南方电网设备标准技术标书-10kV预装式变电站-.doc

10kV预装式变电站(不含地埋变）
标准技术标书（贵州版）

编号：0541

中国南方电网有限责任公司
2023年06月

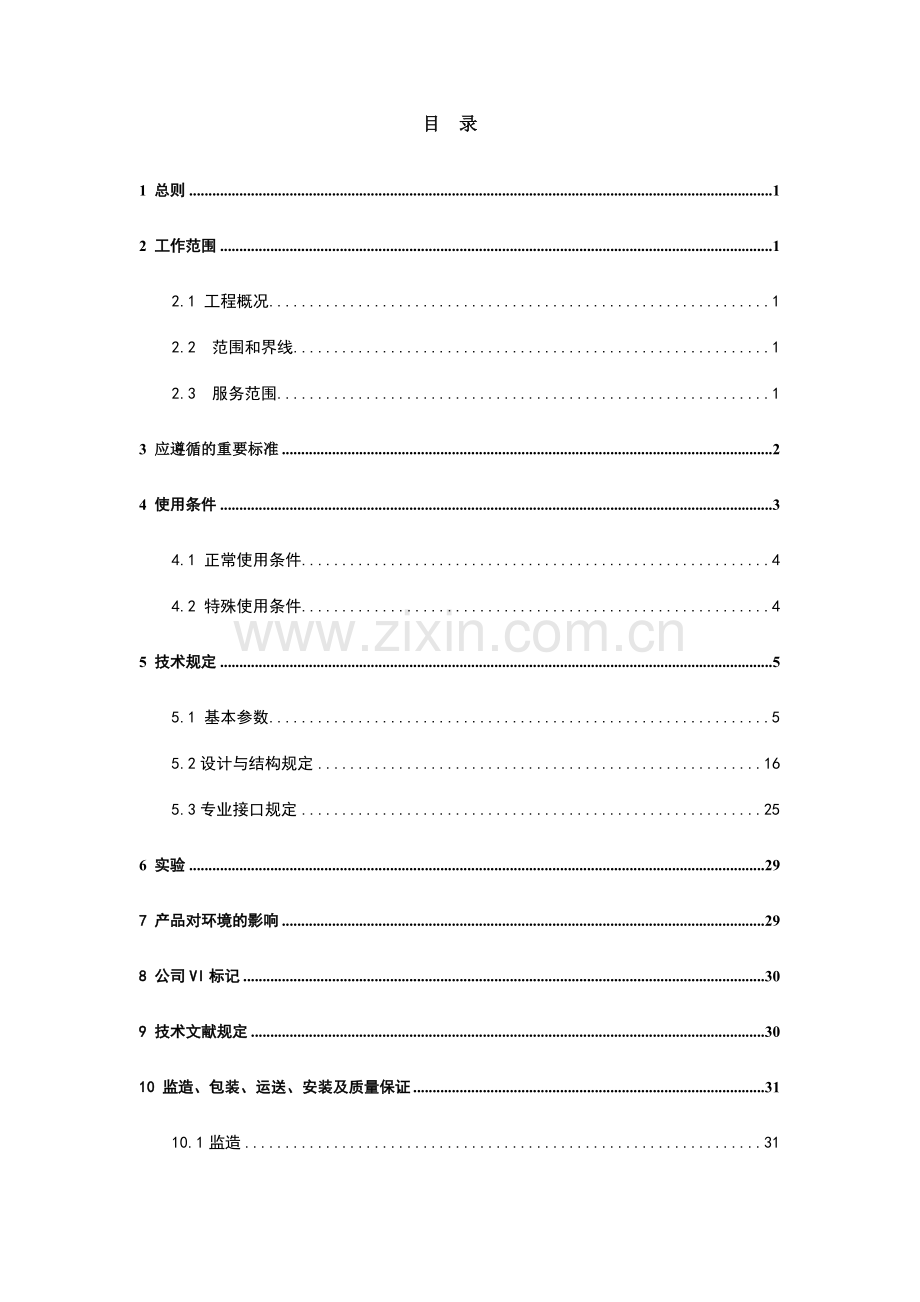

目 录
1 总则 1
2 工作范围 1
2.1 工程概况 1
2.2 范围和界线 1
2.3 服务范围 1
3 应遵循的重要标准 2
4 使用条件 3
4.1 正常使用条件 4
4.2 特殊使用条件 4
5 技术规定 5
5.1 基本参数 5
5.2设计与结构规定 16
5.3专业接口规定 25
6 实验 29
7 产品对环境的影响 29
8 公司VI标记 30
9 技术文献规定 30
10 监造、包装、运送、安装及质量保证 31
10.1 监造 31
10.2 包装 31
10.3 运送 31
10.4 安装指导 31
10.5 质量保证 32
11 设备技术参数和性能规定响应表 32
12 备品备件及专用工具 35
12.1必备的备品备件、专用工具和仪器仪表 35
12.2 推荐的备品备件、专用工具和仪器仪表 35
13 重要元器件来源 35
14 LCC数据文献 37
15 技术差异表 37
16 卖方需说明的其他问题 38

1 总则
1.1 本招标技术文献合用于中国南方电网公司电网建设工程项目采购的10kV预装式变电站（不含地埋变）， 它提出了该设备本体及附属设备的功能设计、结构、性能、安装和实验等方面的技术规定。
1.2 本设备招标技术文献提出的是最低限度的技术规定。凡本招标技术文献中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、实验和安装。对国家有关安全、环保等强制性标准，必须满足其规定。
1.3 假如卖方没有以书面形式对本招标技术文献的条文提出异议， 则意味着卖方提供的设备完全符合本招标技术文献的规定。如有异议， 不管是多么微小， 都应在报价书中以“对招标技术文献的意见和同招标技术文献的差异”为标题的专门章节中加以具体描述。
1.4 本招标技术文献所使用的标准如遇与卖方所执行的标准不一致时， 按较高标准执行。
1.5 本招标技术文献经买、卖双方确认后作为订货协议的技术附件，与协议正文具有同等的法律效力。
1.6 本招标技术文献未尽事宜，由买、卖双方协商拟定。
1.7 卖方在应标技术文献中应如实反映应标产品与本招标技术文献的技术差异。假如卖方没有提出技术差异，而在执行协议的过程中，买方发现卖方提供的产品与其应标招标技术文献的条文存在差异，买方有权利规定退货，并将对下一年度的评标工作有不同限度的影响。
1.8 卖方应在应标技术部分按本招标技术文献的规定如实具体的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现两者有矛盾之处，将对评标工作有不同限度的影响。
1.9 卖方应充足理解本招标技术文献并按本招标技术文献的具体条款、格式规定填写应标的技术文献，如发现应标的技术文献条款、格式不符合本招标技术文献的规定，则认为应标不严厉，在评标时将有不同限度的扣分。
1.10 标注“★”的条款为关键条款，作为评标时打分的重点参考。
2 工作范围
2.1 范围和界线
(1) 本标书适应于所供10kV预装式变电站及其附属设备的设计、制造、装配、工厂实验、交付、现场安装和实验的指导、监督以及试运营工作。
(2) 现场安装和实验在卖方的技术指导和监督下由买方完毕。
(3）本标书未说明，但又与设计、制造、装配、实验、运送、包装、保管、安装和运营维护有关的技术规定，按条款3所规定的有关标准执行。
2.2 服务范围
(1) 卖方应按本标书的规定提供全新的、合格的10kV预装式变电站及其附属设备、备品备件、专用工具和仪器。
卖方所提供的组件或附件如需向第三方外购时，卖方应对质量向买方负责，并提供相应出厂和验收证明。
（2）供货范围一览表
卖方提供的10kV预装式变电站的具体规格见表2.1：供货范围及设备需求一览表。卖方应如实填写“卖方保证”栏。
表2.1供货范围及设备需求一览表
序号
名 称
买方规定
卖方保证
型式、规格

型式、规格

(3) 工厂实验由卖方在生产厂内完毕, 但应有买方代表参与, 参与工厂验收的人数及天数等规定详见标书商务部分。
(4) 现场安装和实验在卖方的技术指导下由买方完毕, 卖方协助买方按标准检查安装质量, 解决调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。卖方应选派有经验的技术人员，对安装和运营人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。
(5) 卖方应协助买方解决设备运营中出现的问题。
(6) 设计联络会议的地点及买方参与人员的人数和天数等规定详见标书商务部分。
3 应遵循的重要标准
除本标书特殊规定外, 卖方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、实验和安装。假如这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。假如卖方选用本标书规定以外的标准时, 则需提交这种替换标准供审查和分析。仅在卖方已证明替换标准相称或优于标书规定的标准, 并从买方处获得书面的认可才干使用。提交供审查的标准应为中文或英文版本。重要引用标准如下：
GB 1094 电力变压器
GB 3096 声环境质量标准
GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备
GB 7251 低压成套开关设备和控制设备
GB/T 11022 高压开关设备和控制设备标准的共用技术规定
GB/T 14048 低压开关设备和控制设备
GB/T 17467 高压/低压预装式变电站
DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备
DL/T 448 电能计量装置技术管理规程
DL/T 537 高压/低压预装箱式变电站选用导则
DL/T 621 交流电气装置的接地
JB/T 10088 6kV～500kV级电力变压器声级
JB/T 10318 油浸式非晶合金铁心配电变压器技术参数和规定
SD 318 高压开关柜闭锁装置技术条件
Q/CSG 11624 配电变压器能效标准及技术经济评价导则
南方电网公司10kV箱式固定充气式交流金属封闭开关设备技术规范
南方电网公司10kV配电变压器技术规范
南方电网公司10kV预装式变电站技术规范
4 ★使用条件
本设备标书要采购的10kV预装式变电站（不含地埋变），投标方应保证对所提供的设备不仅满足本标书规定的技术条款规定，并且还应对在实际安装地点的外部条件（正常使用条件及特殊使用条件）下的相关性能参数进行校验、核对，使所供设备满足实际外部条件规定及全工况运营规定。

4.1 正常使用条件
4.1.1 周边环境温度
a) 最高温度： +40℃
b) 最高月平均气温：+30℃
c) 最高年平均气温：+20℃
d) 最低气温： -25℃
4.1.2 海拔高度： ≤1000m
4.1.3 环境相对湿度(在25℃时)
a) 日平均值： 95%
b) 月平均值： 90%
4.1.4 地震烈度： Ⅷ度
4.1.5 覆冰厚度： 10mm
4.1.6 安装地点： 户外
4.1.7 污秽等级： 不低于Ⅲ级
4.2 特殊使用条件
4.2.1投标方应对正常使用条件之外的特殊使用条件涉及的相关事项，在询价和订货时特别说明。
4.2.2特殊环境条件下，变压器还应符合以下规定：
4.2.2.1 在较高环境温度或高海拔环境下的温升和冷却：油浸式变压器按GB 1094.2 的规定，干式变压器按GB 1094.11 的规定。
4.2.2.2 在高海拔环境下的外绝缘：油浸式变压器按GB 1094.3 的规定；干式变压器按GB 1094.11 的规定。
4.2.1 特殊环境条件下，高压开关设备和控制设备还应符合GB/T 11022的相关规定。
4.2.2 特殊环境条件下，低压开关设备和控制设备还应符合GB/T 14048和GB 7151.1的相关规定。
5 ★技术规定
5.1 基本参数
预装式变电站的技术参数除应满足国家和行业相关标准外，还应满足下表5.1规定。
表5.1-1 技术参数表
预装式变电站本体技术参数
项 目
单位
技术参数规定
额定电压
高压主回路
kV
10
低压主回路
0.4
热稳定电流
高压主回路
kA
20
低压主回路
注1
动稳定电流
高压主回路
kA
50
低压主回路
kA
注2
1min工频耐压
高压主回路
kV
42(开关)、35(变压器)
低压主回路
kV
2.5
辅助回路
kV
2
温升限值
变压器
K
按GB 1094.2规定
高压电器设备
K
按GB/T 11022规定
低压电器设备
K
按GB 7251.1规定
箱壳级别
/
10
雷电冲击耐压
kV
75
熔断器短路开断电流
kA
31.5
防护等级

不低于IP33
噪声水平(声压级)
dB
≤50dB
变压器技术参数
型号
/
油浸式变压器：11型及以上
干式变压器：10型及以上
变压器容量
kVA
油浸式变压器：≤630kVA
干式变压器： ≤800kVA
额定电压
HV
kV
10
LV
kV
0.4
损耗及允许偏差
W
按表3～表9规定
短路阻抗
%
油浸式变压器4～4.5、干式变压器4～6
连接组标号
/
Dyn11或Yyn0
分接范围
kV
油浸式变压器：±5% 或±2×2.5%
干式变压器：±2×2.5 %
散热规定
/
自然冷却时变压器不降容
（续表）
高压开关参数
项 目
单位
技术参数规定
负荷开关
组合电器
额定电压
kV
12
额定频率
Hz
50
额定电流
A
630
125
额定短时耐受电流(3s)
kA
20
额定短时冲击电流
kA
50
额定短路关合电流
kA
50
额定电流关合次数
次
≥100
额定短路电流关合次数
次
≥5
1min工频耐压
相对地
kV
42
断口
48
雷电冲击耐压
相对地
kV
75
断口
85
SF6气体年泄漏率
%
≤0.5
负荷开关机械寿命
次
≥2023
接地开关2S短时耐受电流
kA
20
接地开关机械寿命
次
≥2023
预装式变电站结构
使用场合
/
户外
布置方式
/
品字形、目字形
高压部分
进线方式
/
电缆
接线方案
/
终端型、环网型
低压部分
出线回路数
/
≤6回路
无功补偿
/
静态（动态）补偿
注1:低压功能单元的热稳定电流（额定短时耐受电流）应为50 kA；低压功能单元额定热稳定期间：1s。
注2:低压功能单元的额定短路接通能力（用最大预期峰值电流表达）应不小于其额定极限短路分断能力（Icu用预期分断电流表达）乘以系数n，系数n见表如下：
表5.1-2
额定短路分断能力Icm/ kA（有效值）
功率因数
n
4.5≤I≤6
0.7
1.5
6＜I≤10
0.5
1.7
10＜I≤20
0.3
2.0
20＜I≤50
0.25
2.1
50＜I
0.2
2.2
注明：额定短路分断能力规定断路器在相应于规定的实验电压的工频恢复电压下应能分断小于和等于相称于额定能力的任何电流值，且功率因数不低于上表的规定。

表5.1-3 S11型三相油浸式电力变压器技术参数表
序号
项 目
技 术 参 数 要 求
1
电压比
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
50
80
100
160
200
315
400
500
630
5
高压分接范围 %
±2×2.5
6
额定电流 A
2.89
4.62
5.77
9.24
11.55
18.2
23.1
28.9
36.4
7
额定频率 Hz
50
8
空载损耗 W
130
180
200
280
340
480
570
680
810
9
负载损耗 W （75℃）
910/
870
1310/1250
1580/1500
2310/2200
2730/2600
3830/3650
4520/4300
5410/5150
6200
10
总损耗 W
1040/1000
1480/1430
1780/1700
2590/2480
3070/2940
4310/4130
5090/4870
6090/5780
7010
11
空载电流 %
2.0
1.9
1.8
1.6
1.5
1.4
1.3
1.2
1.1
12
短路阻抗 %
4
4
4
4
4
4
4
4
4.5
13
噪声水平(声功率级) dB
50
52
52
54
56
58
58
60
60
14
噪声水平(声压级) dB
37
38
39
41
42
44
44
46
46
注1：对于额定容量为500kVA 及以下的变压器，表中斜线上方的负载损耗值合用于Dyn11 联结组，斜线下方的负载损耗值合用于Yyn0 联结组；空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。《声环境质量标准》(GB 3096)内数值为声压级。损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的规定。

表5.1-4 S13型三相油浸式电力变压器技术参数表
序号
项 目
技 术 参 数 要 求
1
电压比
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
50
80
100
160
200
315
400
500
630
5
高压分接范围 %
±2×2.5
6
额定电流 A
2.89
4.62
5.77
9.24
11.55
18.2
23.1
28.9
36.4
7
额定频率 Hz
50
8
空载损耗 W
100
130
150
200
240
340
410
480
570
9
负载损耗 W
910/
870
1310/
1250
1580/
1500
2310/
2200
2730/
2600
3830/3650
4520/4300
5410/5150
6200
10
总损耗 W
1010/970
1440/1380
1730/1650
2510/2400
2970/
2840
4170/3990
4930/4710
5890/5630
6770
11
空载电流 %
2.0
1.9
1.8
1.6
1.5
1.4
1.3
1.2
1.1
12
短路阻抗 %
4
4
4
4
4
4
4
4
4.5
13
噪声水平(声功率级) dB
50
52
52
54
56
58
58
60
60
14
噪声水平(声压级) dB
37
39
39
41
42
44
44
46
46
注1：对于额定容量为500kVA 及以下的变压器，表中斜线上方的负载损耗值合用于Dyn11 联结组，斜线下方的负载损耗值合用于Yyn0 联结组；空载损耗实测值应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。《声环境质量标准》(GB 3096)内数值为声压级。损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的规定。

表5.1-5 SH15型三相油浸式电力变压器技术参数
序号
项 目
技 术 参 数 要 求
1
电压比
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
50
80
100
160
200
315
400
500
630
5
高压分接范围 %
±2×2.5
6
额定电流 A
2.89
4.62
5.77
9.24
11.55
18.2
23.1
28.9
36.4
7
额定频率 Hz
50
8
空载损耗 W
43
60
75
100
120
170
200
240
320
9
负载损耗 W
870
1250
1500
2200
2600
3650
4300
5150
6200
10
总损耗 W
913
1310
1575
2300
2720
3820
4500
5390
6520
11
空载电流 %
2.0
1.9
1.8
1.6
1.5
1.4
1.3
1.2
1.1
12
短路阻抗 %
4
4
4
4
4
4
4
4
4.5
13
噪声水平(声功率级) dB
50
52
52
54
56
58
58
60
60
14
噪声水平(声压级) dB
37
38
39
41
42
44
44
46
46
注1：空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)规定值(声功率级值)，因在实际使用(测量)中多使用声压级，上表也提供声压级的数值。《声环境质量标准》(GB 3096)内数值为声压级。上表规定的噪声水平不合用于非晶合金变压器，非晶合金变压器的噪声水平由制造单位与用户协商拟定。SH15型油浸式非晶合金配电变压器的技术参数和规定还应满足JB/T 10318的规定。损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的规定。
表5.1-6 SC(B)10型三相干式电力变压器技术参数表
序号
项 目
技 术 参 数 要 求
1
额定电压
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
50
80
100
160
200
315
400
500
630
800
5
高压分接范围 ％
±2×2.5
6
额定电流 A
2.89
4.62
5.77
9.24
11.55
18.2
23.1
28.9
36.4
46.2
7
额定频率 Hz
50
8
空载损耗 W
270
370
400
540
620
880
980
1160
1300
1520
9
负载损耗 W
F级（120℃）
1000
1380
1570
2130
2530
3470
3990
4880
5960
6960
H级（145℃）
1070
1480
1690
2280
2710
3730
4280
5230
6400
7460
10
总损耗 W
F级
1270
1750
1970
2670
3150
4350
4970
6040
7260
8480
H级
1340
1850
2090
2820
3330
4610
5260
6390
7700
8980
11
空载电流 %
2.2
1.7
1.7
1.5
1.3
1.1
1.1
1.1
0.9
0.9
12
短路阻抗 %
4
4
4
4
4
4
4
4
6
6
13
噪音水平(声功率级) dB
63
65
65
66
67
69
69
70
71
72
14
噪音水平(声压级) dB
50
50
50
50
50
50
50
50
50
50
注1：空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)给定的为声功率级值，由于在实际使用(测量)中多应用声压级，上表按声压级给出噪音水平。《声环境质量标准》(GB 3096)内数值为声压级。损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的规定。

表5.1-7 SG(B)10型三相干式电力变压器技术参数表
序号
项 目
技 术 参 数 要 求
1
额定电压
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
50
80
100
160
200
315
400
500
630
800
5
高压分接范围 %
±2×2.5
6
额定电流 A
2.89
4.62
5.77
9.24
11.55
18.2
23.1
28.9
36.4
46.2
7
额定频率 Hz
50
8
空载损耗 W
250
330
360
490
580
780
890
1040
1160
1370
9
负载损耗 W
H级（145℃）
1140
1570
1830
2480
2880
3970
4640
5530
6800
7900
10
总损耗 W
H级
1390
1900
2190
2970
3460
4750
5530
6570
7960
9270
11
空载电流 %
2.2
1.7
1.7
1.5
1.3
1.1
1.1
1.1
0.9
0.9
12
短路阻抗 %
4
4
4
4
4
4
4
4
6
6
13
噪音水平(声功率级) dB
63
65
65
66
67
69
69
70
71
72
14
噪音水平(声压级) dB
50
50
50
50
50
50
50
50
50
50
注1：空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)给定的为声功率级值，由于在实际使用(测量)中多应用声压级，上表按声压级给出噪音水平。《声环境质量标准》(GB 3096)内数值为声压级。损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的规定。

表5.1-8 SC(B)11型三相干式电力变压器技术参数表
序号
项 目
技 术 参 数 要 求
1
额定电压
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
50
80
100
160
200
315
400
500
630
800
5
高压分接范围 %
±2×2.5
6
额定电流 A
2.89
4.62
5.77
9.24
11.55
18.2
23.1
28.9
36.4
46.2
7
额定频率 Hz
50
8
空载损耗 W
240
330
360
480
550
790
880
1040
1170
1360
9
负载损耗 W
F级（120℃）
1000
1380
1570
2130
2530
3470
3990
4880
5960
6960
H级（145℃）
1070
1480
1690
2280
2710
3730
4280
5230
6400
7460
10
总损耗 W
F级
1240
1710
1930
2610
3080
4260
4870
5920
7130
8320
H级
1310
1810
2050
2760
3260
4520
5160
6270
7570
8820
11
空载电流 %
2.2
1.7
1.7
1.5
1.3
1.1
1.1
1.1
0.9
0.9
12
短路阻抗 %
4
4
4
4
4
4
4
4
6
6
13
噪音水平(声功率级) dB
63
65
65
66
67
69
69
70
71
72
14
噪音水平(声压级) dB
50
50
50
50
50
50
50
50
50
50
注1：空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)给定的为声功率级值，由于在实际使用(测量)中多应用声压级，上表按声压级给出噪音水平。《声环境质量标准》(GB 3096)内数值为声压级。损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的规定。

表5.1-9 SG(B)11型三相干式电力变压器技术参数表
序号
项 目
技 术 参 数 要 求
1
额定电压
10 / 0.4 kV
2
高压相数
三相
3
低压相数
三相四线
4
额定容量 kVA
50
80
100
160
200
315
400
500
630
800

5
高压分接范围 %
±2×2.5
6
额定电流 A
2.89
4.62
5.77
9.24
11.55
18.2
23.1
28.9
36.4
46.2

7
额定频率 Hz
50
8
空载损耗 W
220
290
320
440
520
700
800
930
1040
1230

9
负载损耗 W
H级（145℃）
1140
1570
1830
2480
2880
3970
4640
5530
6800
7900

10
总损耗 W
H级
1360
1860
2150
2920
3400
4670
5440
6460
7840
9130

11
空载电流 %
2.2
1.7
1.7
1.5
1.3
1.1
1.1
1.1
0.9
0.9

12
短路阻抗 %
4
4
4
4
4
4
4
4
6
6

13
噪音水平(声功率级) dB
63
65
65
66
67
69
69
70
71
72

14
噪音水平(声压级) dB
50
50
50
50
50
50
50
50
50
50

注1：空载损耗实测值允许偏差应在3%以内，负载损耗实测值允许偏差应在5%以内，总损耗实测值允许偏差应在4%以内，空载电流实测值允许偏差+30%以内，短路阻抗实测值允许偏差±10%以内；噪声水平按国家标准《6kV～500 kV级电力变压器声级》(JB/T 10088)给定的为声功率级值，由于在实际使用(测量)中多应用声压级，上表按声压级给出噪音水平。《声环境质量标准》(GB 3096)内数值为声压级。损耗按南方电网公司《配电变压器能效标准及技术经济评价导则》（Q/CSG 11624）的规定。

5.2设计与结构规定
预装式变电站应设计成可以安全而方便地进行正常操作、检查和维护。
预装式变电站的外观设计应美观并尽量与周边环境相适应，具有良好的视觉效果。
5.2.1外壳
5.2.1.1 预装式变电站外壳的材料可采用304不锈钢板（厚度不小于1.5mm）、敷铝锌板（厚度不小于1.5mm）、SMC（增强纤维不饱和聚酯型材料）、GRC材料（玻璃纤维增强水泥）制作而成，且不可燃。
5.2.1.2 外壳应有足够的机械强度，能耐受GB/T 17467规定的负荷和撞击。外壳在起吊、运送和安装时不应变形或损伤。
5.2.1.3 外壳颜色应与周边环境相协调，箱壳表面应有明显的反光警示标志。反光警示标志颜色至少3年不褪色。
5.2.1.4 门的设计尺寸应与所装用的设备尺寸相配合，所有的门应向外开，启动角度应大于120°，并设定位装置。门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈，铰链应采用内铰链，门应有装设外挂锁。当门关上时，应提供对外壳规定的防护等级。
5.2.1.5 预装式变电站应采用自然通风，箱体应设足够的自然通风口和隔热措施，以保证在工程实际环境条件下运营时，所有电器设备不超过其最大允许温度。
5.2.1.6 预装式变电站应装有强制通风冷却装置，风机能根据预设定的变压器室温度值自动启动和停止。
5.2.1.7 箱体顶盖的倾斜度不应小于3°，并应装设防雨檐。
5.2.1.8 箱体的内壁和隔板可用金属或非金属材料，其色彩应与内部电器设备颜色协调，金属构件亦应进行防锈解决和喷涂防护层。
5.2.1.9 高、低压室、变压器室等隔室内应设自动开闭的照明设施。
5.2.1.10 预装式变电站应有防止小动物进入的措施。
5.2.2 高压配电装置
5.2.2.1 高压配电装置应选用10kV SF6绝缘负荷开关柜，其技术条件（涉及柜面板、操作手柄标志配置规定）应满足DL/T 404、SD 318、GB 3906标准以及南方电网公司《10kV箱式固定充气式交流金属封闭开关设备技术规范》的规定。
5.2.2.2 负荷开关为三工位开关，电气寿命达成E3级。柜内带电部分及负荷开关气箱（含电缆终端安装后）防护等级应达成IP67。
5.2.2.3 气箱箱体采用不小于2mm不锈钢板制造，并应带SF6气体压力计和充气孔。
5.2.2.4 高压开关柜具有可靠的五防功能，所用闭锁装置应满足SD 318的技术规定。
5.2.2.5 高压母线应采用铜母排，连线应有相别标记。使用导线连接部位应用线夹固定，三相导线应各自单独固定。
5.2.2.6 高压室门的内侧应标出主回路的线路图，同时应注明操作程序和注意事项；高压配电间隔的门面上应标出主回路图；开关状态位置应有中文标记；接地开关需设立防误操作的外挂锁；信号灯及仪表应装设在易于观测和方便、安全地更换的地方；电缆接线套管的高度应满足安装、实验、检修的规定。
5.2.2.7 应采用插拔式，具有验电和二次对相功能的带电指示器，其安装位置应便于观测。
5.2.3 低压配电装置
5.2.3.1 低压配电装置所选用的电器产品，其技术性能应满足有关的国家标准，并且是通过国家3C认证的定型成套产品。
5.2.3.2 固定面板式结构的低压配电装置应有金属板制成的间隔和门，其位置设立应便于电器元件的安装、实验、操作、检修或互换。
5.2.3.3 低压配电装置的连线均应有明显的相别标记。低压主开关应选择能可靠开、断安装点系统短路电流。
5.2.3.4 预装式变电站的低压出线一般不大于6回路；各出线回路采用塑料外壳式断路器，低压室门的内侧应标出主回路的线路图，信号灯及仪表的装设位置应易于观测和安全地更换。低压中性线母线截面应不小于主母线截面地1/2，若主母线截面小于50mm2，则取相同截面。
5.2.3.5 低压配电装置应装设低压无功补偿装置，补偿容量一般为变压器容量20～40％。
5.2.3.6 无功补偿装置内所有独立的电器元件及辅件(如：电容器、投切开关、自动补偿控制器、电抗器、绝缘支持件等)应符合相关元器件自身标准，电容器应保证在1.1倍的额定电压下长期运营，其它元器件和辅件应满足1.43倍电容器额定电流条件下连续运营。
5.2.3.7 在预装式变电站低压侧低压总柜内应设计量小室，计量小室预留两个计量表的安装位置，并预留表架和接线盒、二次电缆。计量小室位置可方便铅封，所配用的电能计量装置应满足DL 448 《电能计量装置技术管理规程》的规定。电能计量应用专用的电流互感器，电能计量装置的外形尺寸、布置方式和颜色均应与预装式变电站内的高、低压配电装置相协调。预留配变计量监测终端的安装位置和接口。
5.2.3.8 铜排的布局安装方便计量用电流互感器的安装及更换。所有仪器的内部布线、控制设备、电源、报警和照明线路均应耐受2023V工频交流电压，回路导线采用多股铜线，截面不小于2.5 mm2。
5.2.4 配电变压器
5.2.4.1 配电变压器应符合相关国家、行业标准以及《南方电网公司10kV配电变压器技术规范》的规定。
5.2.4.2 变压器的安装应设有基座轨道。铭牌应面向箱门。
5.2.4.3 与变压器相连接的高、低压连线可采用单芯绝缘线或绝缘铜排(高压引线截面宜不小于70mm2)，其截面选择应满足额定电流和热稳定电流的规定，固定方式应满足动稳定电流的规定。变压器的接线端子上应设绝缘保护罩。
5.2.4.4 变压器室应根据高压配电装置设计技术规程的规定装设可靠的安全防护网或遮栏，使用专用工具打开，并具有误闯入报警装置。
5.2.1
5.2.2
5.2.3
5.2.4
5.2.5 预装式变电站内高低压母线(母排)采用铜质，截面须满足动热稳定规定。母线的外露部分须加绝缘外套防护。
5.2.6 避雷器的安装位置应便于实验，接地应符合有关标准的规定。
5.2.7 由电器元件组装而成的开关设备和控制设备的规定
5.2.7.1 预装式变电站内安装的高压或低压开关设备和控制设备，应当使用已通过型式实验、国家3C认证的成套开关设备和控制设备。假
