5_2_3 软件设计实例

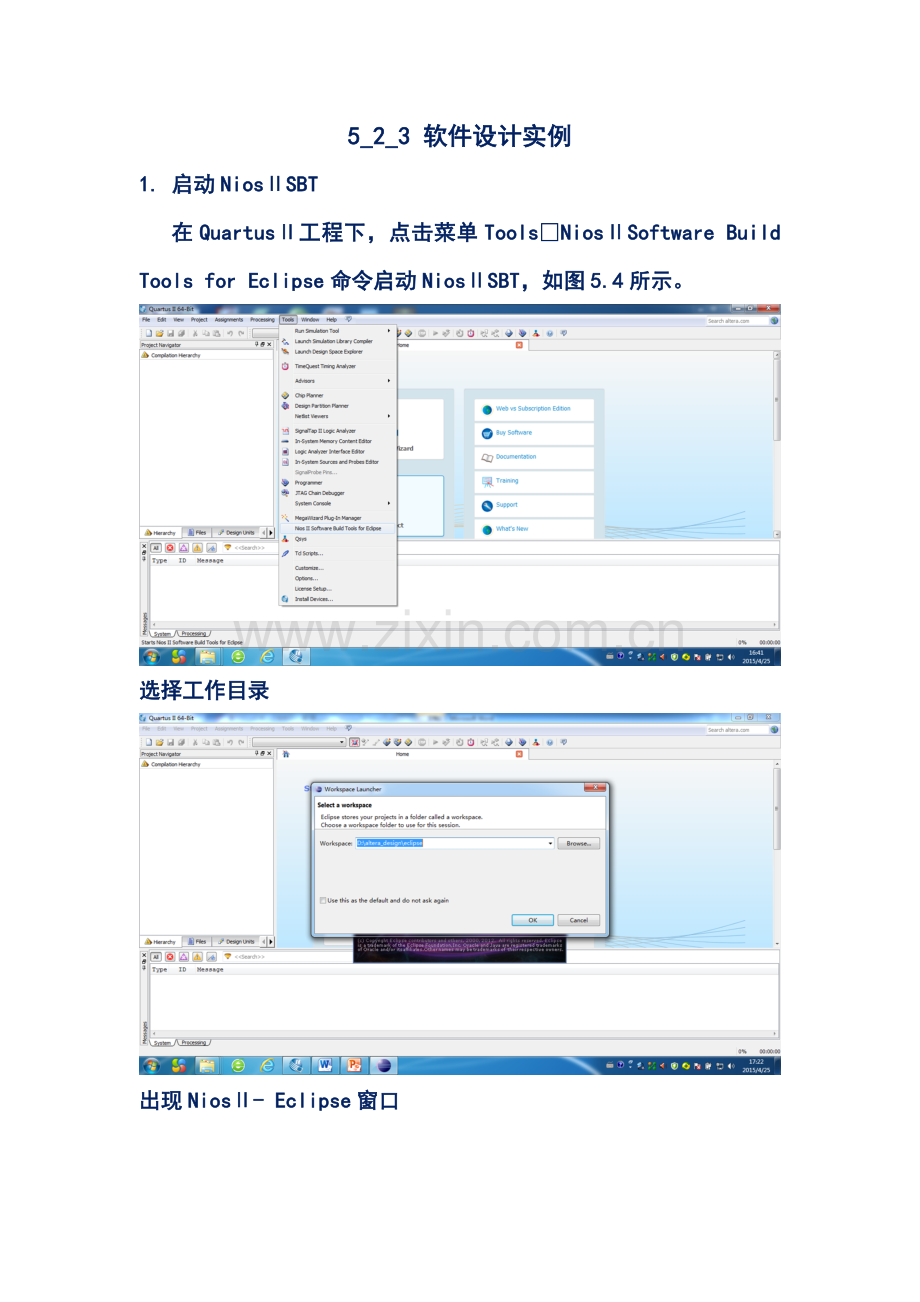

1. 启动NiosⅡSBT
在QuartusⅡ工程下，点击菜单Tools®NiosⅡSoftware Build Tools for Eclipse命令启动NiosⅡSBT，如图5.4所示。

选择工作目录

出现NiosⅡ- Eclipse窗口

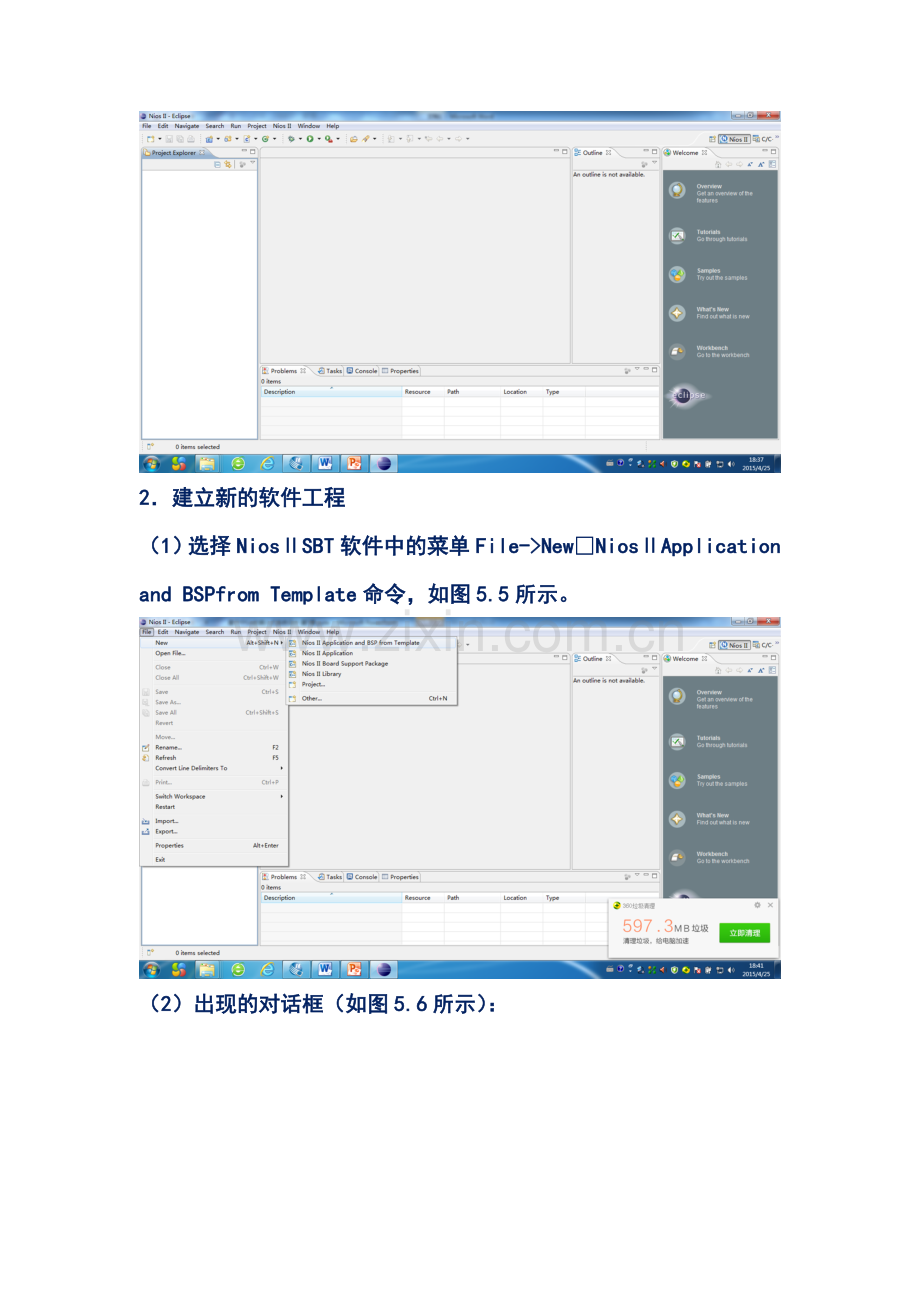

2．建立新的软件工程
（1）选择NiosⅡSBT软件中的菜单File->New®NiosⅡApplication and BSPfrom Template命令，如图5.5所示。

（2）出现的对话框（如图5.6所示）：

在出现的对话框中确定以下选项
①SoPe Information File name栏中选择对应的系统硬件文件（.sopcinfo），以便将生成硬件信息与软件应用相关联，这里尤其要注意选对路径，要选择当前项目工程的.sopcinfo文件。
②Project name栏中填入新建项目的项目名。
③确定选中use default loeation复选框。
④本例中在project template栏中选择Hello World模板。

点击Next按钮，界面如图5 .7所示。

保持默认选项，最后点Finish按钮。得下图。

注意：Build Finished

(3)点击Finish后，新建的工程就会添加到工作区中，同时NiosⅡSBT会创建一个系统库项目* _bsp(如本例clock_bsp).
图5.8所示为创建工程后的NiosⅡSBT工作界面。
点开工程，选中并双击hello_world.c

菜单

Edit

Source

Run

Project

Windows

在工程名上点右键，在菜单中选new,弹出下图

选C旁的source file可创建c程序，选h旁的source file可创建头文件。
如：创建一个test1.c的程序的窗口

3．编译工程
用鼠标右键点击工程名clock，在弹出的菜单中选择Build Project（见图5.11），

或选择Project菜单中的build all选项。

在编译开始后，NiosⅡSBT会首先编译系统库工程以及其他相关的工程，然后再编译主工程，并把源代码编译到<Proj ect name>.elf文件中。编译完后会在Tasks浏览器中显示警告和错误信息。
图5 .12为编译过程的界面。

在C／C++Projects中的工程文件上点击鼠标右键，用户还可以选择其他一些工程配置选项：
（1） Properties：配置目标硬件和其他工程的属性。
（2） Run as：在硬件上或仿真模式下运行程序。
（3） Debug As：在硬件上或仿真模式下对程序进行调试。
（4）Build Configurations：编译设置。
如果编译出现错误，则应根据错误信息提示改正程序或项目设置错误，重新编译直到成功为止。编译成功后，就可以运行程序了。

4．运行程序
（1）在NiosⅡSBT主窗口中选择菜单Run®Run Configurations命令，出现运行开始对话框（见图5.13）。

（2）在左侧选项栏中，双击NiosⅡHardware，出现运行设置对话框（见图5 .14），

选择对应工程和编译生成的.elf文件。如果连接了多条JTAG电缆，就需要从JTAG电缆的下拉菜单中选择和目标板相连的电缆。
（3）点击Target Connection标签页，

点击Refresh connections按钮刷新JTAG连接，如图5.15所示。
返回ppt 39 即p143图5.16上面。
返回下面处！
若出现如图中上方所提示的“Connected system ID hash not found on target at expectedbase address．”错误，可勾选System ID checks下Ignore mismatched system ID和Ignore mismatched system timestamp选项，此时发现错误提示消失，如图5.16所示。
