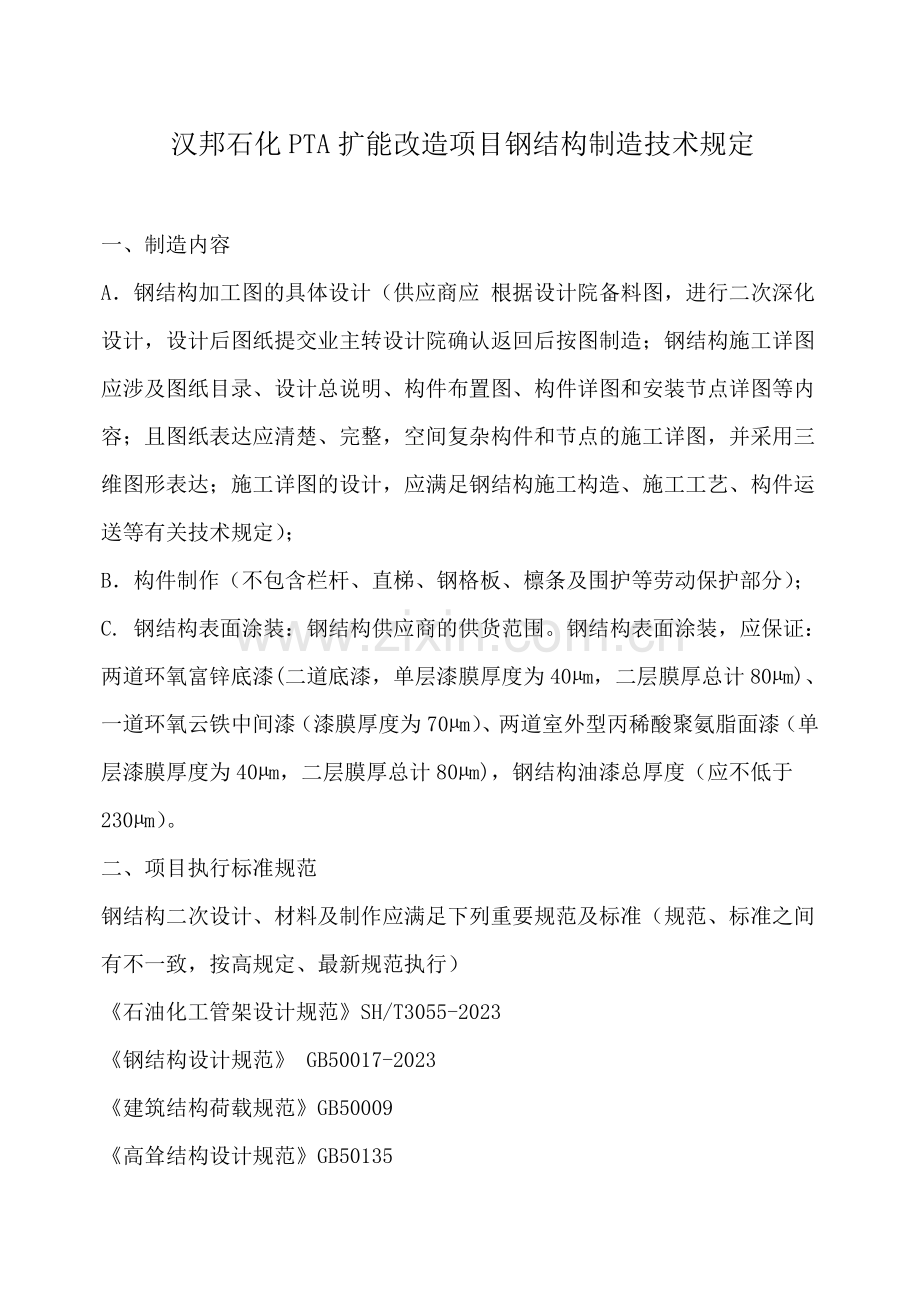

汉邦石化PTA扩能改造项目钢结构制造技术规定

一、制造内容
A．钢结构加工图的具体设计（供应商应 根据设计院备料图，进行二次深化设计，设计后图纸提交业主转设计院确认返回后按图制造；钢结构施工详图应涉及图纸目录、设计总说明、构件布置图、构件详图和安装节点详图等内容；且图纸表达应清楚、完整，空间复杂构件和节点的施工详图，并采用三维图形表达；施工详图的设计，应满足钢结构施工构造、施工工艺、构件运送等有关技术规定）；
B．构件制作（不包含栏杆、直梯、钢格板、檩条及围护等劳动保护部分）；
C. 钢结构表面涂装：钢结构供应商的供货范围。钢结构表面涂装，应保证：两道环氧富锌底漆(二道底漆，单层漆膜厚度为40µm，二层膜厚总计80µm)、一道环氧云铁中间漆（漆膜厚度为70µm）、两道室外型丙稀酸聚氨脂面漆（单层漆膜厚度为40µm，二层膜厚总计80µm)，钢结构油漆总厚度（应不低于230µm）。
二、项目执行标准规范
钢结构二次设计、材料及制作应满足下列重要规范及标准（规范、标准之间有不一致，按高规定、最新规范执行）
《石油化工管架设计规范》SH/T3055-2023
《钢结构设计规范》 GB50017-2023
《建筑结构荷载规范》GB50009
《高耸结构设计规范》GB50135

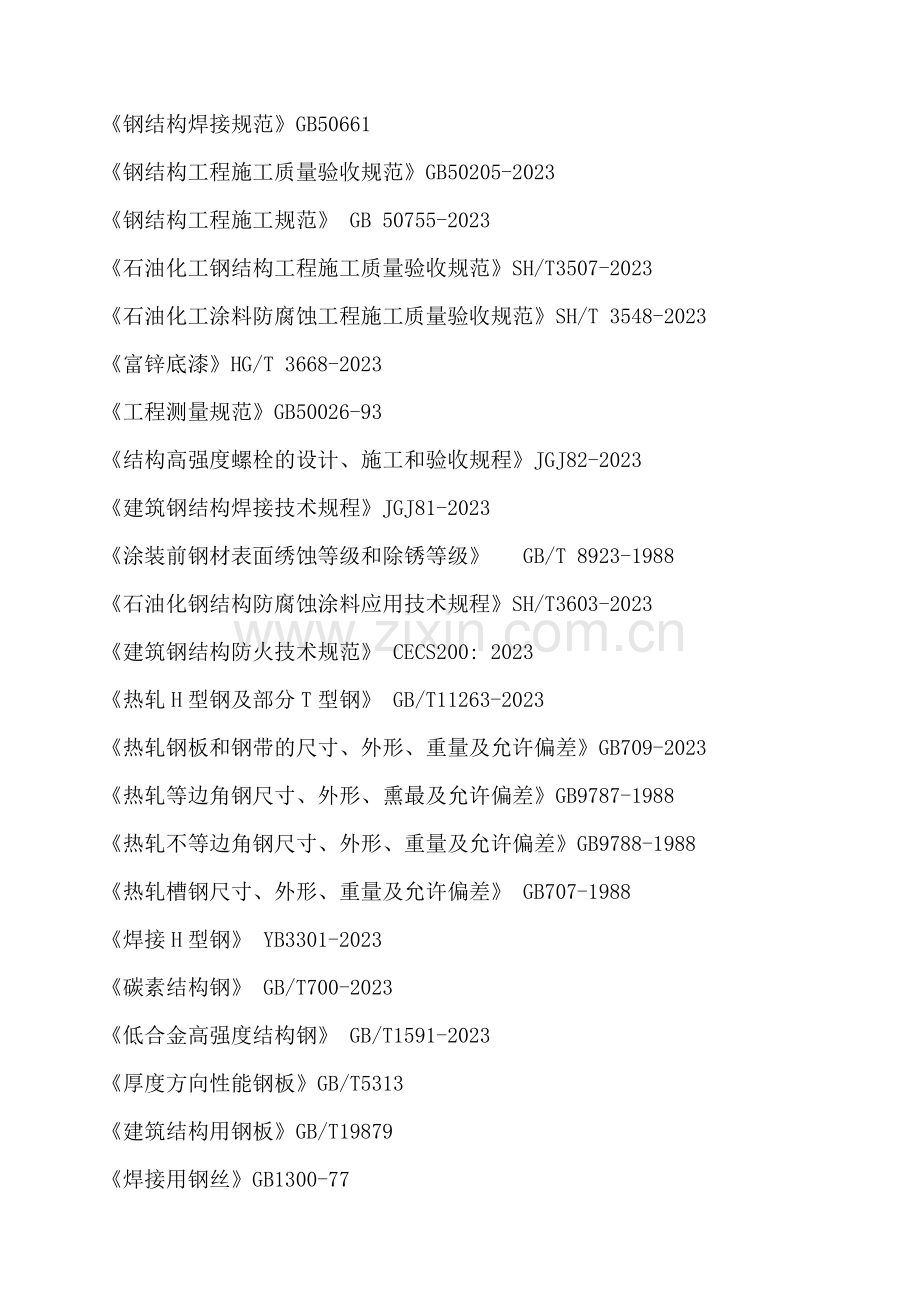

《钢结构焊接规范》GB50661
《钢结构工程施工质量验收规范》GB50205-2023
《钢结构工程施工规范》 GB 50755-2023
《石油化工钢结构工程施工质量验收规范》SH/T3507-2023
《石油化工涂料防腐蚀工程施工质量验收规范》SH/T 3548-2023
《富锌底漆》HG/T 3668-2023
《工程测量规范》GB50026-93
《结构高强度螺栓的设计、施工和验收规程》JGJ82-2023
《建筑钢结构焊接技术规程》JGJ81-2023
《涂装前钢材表面绣蚀等级和除锈等级》 GB/T 8923-1988
《石油化钢结构防腐蚀涂料应用技术规程》SH/T3603-2023
《建筑钢结构防火技术规范》 CECS200: 2023
《热轧H型钢及部分T型钢》 GB/T11263-2023
《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB709-2023
《热轧等边角钢尺寸、外形、熏最及允许偏差》GB9787-1988
《热轧不等边角钢尺寸、外形、重量及允许偏差》GB9788-1988
《热轧槽钢尺寸、外形、重量及允许偏差》 GB707-1988
《焊接H型钢》 YB3301-2023
《碳素结构钢》 GB/T700-2023
《低合金高强度结构钢》 GB/T1591-2023
《厚度方向性能钢板》GB/T5313
《建筑结构用钢板》GB/T19879
《焊接用钢丝》GB1300-77
《碳钢焊条》 GB5117-2023
《碳素钢埋弧焊用焊剂》 GB5293-1999
《埋弧焊缝坡口的基本型式与尺寸》GB985-2023
《钢结构制作安装施工规程》 YB9254-95
《建筑施工安全检查标准》 JGJ59-2023
《焊接质量保证》 GB/T12467-12469-2023
《钢结构焊缝外形尺寸》 GB10854-89
《焊接质量保证钢熔化焊接接头的规定和缺陷等级》GB/T12469-90
《钢焊缝手工超声波探伤方法和探伤结果的分级》 GB11345-2023
三、钢构技术规定
一）、钢构制作过程控制及相关技术规定
1). 钢结构供应商应严格按照设计院的图纸、设计院钢结构标准图（工程总说明）XFlIB-0000-011.R2和有关规范、标准执行；钢结构详图转化设计时，需按照钢结构标准图进行二次转化图设计，二次设计采用的软件和出图深度应按国家有关标准执行，且转化图纸还要由买方与设计方JDEC共同确认。
2). 钢结构预制单位应负责对设计单位的图纸进行认真的审图，并严格根据设计单位的图纸采用计算机软件完毕施工详图；钢结构施工单位应具有现行国家标准《钢结构焊接规范》GB 50661 规定的基本条件和人员资质。
3). 结构用钢按设计图纸，Q235-B、Q345-B质量分别符合《碳素结构钢》和《低合金高强度结构钢》的规定。
钢材应符合下列规定：
a、钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.86；
b、钢材应有明显的屈服台阶，且伸长率不应小于20%；
c、钢材应有良好的焊接性和合格的冲击韧性。
4). 焊条材料应符合设计图纸，手工焊接采用的焊条，应选用E43系列（用于235-B）和E50系列（用于Q345-B），并应与主体金属软科学性能相适应。当不同强度的钢材连接时，应采用与低强度钢材相适应的焊接材料。对直接承受动力荷载或振动荷载且需要验算疲劳的结构，宜采用低氢型焊条。
5). 严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂。焊
丝表面应清洁，不允许有氧化皮、铁锈、油污等。
6). 钢构制作过程其他技术规定
A．需严格按照JDEC详图设计工程总说明以及相关国家规范。
B．焊接钢柱、钢梁、钢支撑中的钢构件应在工厂采用埋弧自动焊成型，在签订协议后（以收到施工图日期为准）2周内提交箱型柱和焊接H型钢制造工艺卡。施焊前应按照GB/T985-2023或GB50661-2023进行焊接工艺评估，并保证焊接工艺定的覆盖协议项目所涉及板厚和材质。在施工过程中必须做好记录，制作结束时应准备一切必要的资料以备检查。
C．焊缝表面缺陷应做到100%检查，检查标准按现行国家有关规范进行，焊缝内部缺陷按照GB50205《钢结构工程施工质量验收规范》规定进行，所有二级焊缝按超声波B级进行20%检查，图纸另行规定的除外。当其他全融透焊缝有不合格时，应进行所有检查，检查方法按照GB11345《钢焊缝手动超声波探伤方法和探伤结果分级》的有关规定和规定执行。
D．重要焊接构件的对接焊缝和拼接焊缝上下翼缘规定全融透焊接，组合型钢翼缘与腹板焊接详图见JDEC设计说明中XFlIB-0000-012.R2，焊缝质量等级为二级。
E．梁与柱刚性连接时，柱在梁翼缘上下各500mm的节点范围内，柱翼缘与柱腹板间或箱型梁柱壁间的连接焊缝，应采用坡口全融透焊缝，焊缝质量等级为二级（如有）。
F. 门式框架，吊车梁、对接焊缝质量等级为一级。
G. 所有钢构件制作应严格满足设计规定，定位和标高未经设计允许不得随意改动，构件应按规范规定进行拼接。
H．高强度螺栓孔应在车间内钻孔，孔径严格按照施工图规定，孔壁表面粗糙度应不大于25μ，所有构件制作前须足尺放样，核对无误后方可下料和制作。
I. 钢构在出厂前须按照GB50205进行工厂预拼装，预拼装均在工厂平台进行，所用平台应测量找平，拼装时不应使用大锤锤击，检查时应拆除所有临时固定和拉紧装置，在拼装时所有节点连接板均应装上，除检查各部件尺寸外，还应采用试孔器检查板叠孔的通过率。验收采用标准厂标、国标GB50205、GB50221。
J. 所有高强螺栓构件连接接触面，经喷砂后其摩擦面的抗滑移系数: Q235不小于0.35：Q 345钢不小于0.40。同时必须保证摩擦面的接触面积。构件运送、存放过程中应进行摩擦面保护以及保证摩擦面喷砂效果符合设计规定。摩擦副的检查试件必须根据规范及时随货提供，保证现场复验；高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副，应分别提供扭矩系数和紧固轴力（预拉力）的出厂合格检查报告，并随箱带；而当高强度螺栓连接副保管时间超过6个月后使用时，应按相关规定重新进行扭矩系数或紧固轴力实验，并应在合格后再使用。
高强度大六角螺栓连接副和扭剪型高强度螺栓连接副，应分别进行扭矩系数和紧固 轴力（预拉力 ）现场复验， 实验螺栓应从 施工现场待 安装的螺栓批 中随机抽取，每批抽取 8 套 连接副进行复 验；所有高强 度螺栓在设计图纸净量的 基础上需增长一定的损耗，每种材质规格的数量应增长 3%，且不少于 10 套；高强度螺栓及抗滑系数试件必须在第一批材料到现场一周前到达现场。
K. 现场螺栓的穿孔率大等于99%。所有由于加工精度和螺栓穿孔率不达标而导致的现场修改的一切责任（包含修改费用机械台班等），均由钢构制造单位承担且不得影响现场施工进度。
L. 钢构立柱应全焊透二级及二级以上。接口型式符合GB 50755-2023《钢结构工程施工规范》9.2条及以下规定:
a)本次钢构架制造和安装连接型式为全焊接（生产制造与现场安装）；
b)重要以图纸规定为准。图纸没规定可参考相关规范或标准图等；
c)主梁拼接应严格执行GB 50755-2023《钢结构工程施工规范》。
M. 钢构表面解决检查数量至少应满足：每种类别钢结构按构件数抽查至少10%，且不少于3件。
二）. 钢构防腐技术规定
本项目钢结构防腐严格按照耐石油化工大气腐蚀设计 ，钢结构环境腐蚀作用分类不低于中档侵腐蚀性。
A.钢结构防腐解决按照JDEC设计规定XGI0-0000-005及油漆供应商之说明进行操作；
B．表面解决粗糙度为Sa2.5级，底漆为环氧富锌底漆二遍，干膜厚度80µm；中间漆为环氧中间漆一遍，干膜厚度70µm：面漆为聚氯酯面漆两遍，干膜厚度80µm。干膜总厚度不低于230µm。
C．钢结构防腐涂料、稀释剂和固化剂，应按设计文献和国家现行有关产品标准的规定选用，其品种、规格、性能等应符合设计文献及国家现行有关产品标准的规定。其防锈和油漆的刷涂过程，须由汉邦指定的第三方监造见证。
D．钢构出厂前不需要涂漆部位：①.型钢混凝土中的钢构件；②.箱型粱柱内的封闭区；③.工地焊接部位及两侧lOOmm，且要满足超声波探伤规定，但工地焊接部位及两侧不影响焊接的保护解决：④.高强螺栓连接接触面；⑤.  与混凝土紧贴或埋入的部位；⑥.  设备的铭牌和标志；⑦.  不锈钢表面；⑧.  设计注明严禁涂漆的部位。
E．钢构所用富锌防腐油漆的锌含量应符合设计文献及现行行业标准《富锌底漆》HG/T3668 的有关规定；油漆厂家及方案须经汉邦石化确认认可，其中环氧富锌底漆锌粉含量≥80%（重最比）。完整的配套方案防腐年限不低于2023。 可优选厂家为华润、长江、佐敦、多乐士、兰陵。
F. 钢结构涂装时环境温度和相对湿度，除应符合涂料产品说明书的规定外，还应符合下列规定:
①. 当产品说明书对涂装环境温度和相对湿度未作规定期，环境温度宜为 5℃～38℃，相对湿度不应大于 85%，钢材表面温度应高于露点温度 3℃，且钢材表面温度不应超过 40℃；
②. 被施工物体表面不得有凝露；
③. 遇雨、雾、雪、强风天气时应停止露天涂装，应避免在强烈阳光照射下施工；
④. 涂装后 4h 内应采用保护措施，避免淋雨和沙尘侵袭；
⑤. 风力超过 5 级时，室外不宜喷涂作业；
⑥．涂料调制应搅拌均匀，应随拌随用，不得随意添加稀释剂；
⑦．不同涂层间的施工应有适当的重涂间隔时间，最大及最小重涂间隔时间应符合涂料产品说明书的规定，应超过最小重涂间隔再施工，超过最大重涂间隔应按涂料说明书的指导进行施工；
⑧．表面除锈解决与涂装的间隔时间宜在 4h 之内，在车间内作业或湿度较低的晴天不应超过 12h；
⑨．表面涂有工厂底漆的构件，因焊接、火焰校正、曝晒和擦伤等导致重新锈蚀或附有白锌盐时，应经表面解决后再按原涂装规定予以补漆；运送、安装过程的涂层碰损、焊接烧伤等，应根据原涂装规定进行补涂。
G. 钢结构施工前，应编制施工安全、环境保护专项方案和安全应急预案。现场登高作业，搭设登高脚手架应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范 》JGJ 130 和《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166 的有关规定。当采用其他登高措施时，应进行结构安全计算；钢结构安装所需的平面安全通道，应分层平面连续搭设；钢结构施工的平面安全通道宽度不宜小于 600mm，且两侧应设立安全护栏或防护钢丝绳，在钢梁或钢桁架上行走的作业人员应配戴双钩安全带。
H. 钢构涂层质量的检查与验收，严格石油化工装置的防腐规定执行，涂层的膜厚遵守“两个80%”原则，也称“80-20原则”。涂 层测厚（使用涂层测厚仪），参照石化规范SH/T 3548-2023中第6.1.2条款执行。
I. 钢构涂层现场目视检查，应无蜕皮、漏涂、返锈、气泡、透底、流挂、皱皮等现象；涂层颜色一致、纹理通顺，光亮、均匀一致 。
J. 钢结构修补涂层。现场涂层修补属钢结构现场施工单位的范围，但修补所需涂料属钢结构供应商的供货范围。钢结构现场安装后，应对下列部位进行修补：
①. 接合部的外露部位和紧固件等；
②.安装时焊接和烧损及因其它因素损伤的部位；
③.构件上标有组装符号的部位；
④.钢结构现场安装后，其他须修补的部位。
四、交货规定
A．每根构件上三个面上均应用喷码标记杆件号；杆件发货时，配套连接板必须装箱同时发货，并提供装箱单，同时做好防预变形措施。
B．各分区构件规定按各区域构件号配套发货（装置工艺编号由业主提，例：装置工艺号-构件号-出厂排列号），并提供构件编号布置图，保证到现场的构件都能有效的安装不再二次加工，同时不引起堆积；而对于节点板标记不清导致无法确认的，制造单位必须无条件补供，以免影响现场安装进度。
C．发货前，必须将供货清单电子版发给汉邦采购部门，随车必须提供供货清单打印件。节点件亦需明确列出，同时列出与之相同的主钢构件号。
D．制造方有义务根据汉邦石化所发构件规定优先安排制造供货（汉邦对有特别规定的构件号须提前五个工作日提供），且钢构供应商应至少能满足每周供货500吨的能力。
E. 制造单位须派代表到现场全程进行安装技术服务，负责清点、根据现场安装进度规定合理安排交货顺序；货到后，由业主、生产制造商、监理单位、安装单位共同验收签字。
F. 钢结构出厂前必须由接受方、监理单位联合检查验收合格，并办理出场手续后，方能运至施工现场。
五、其他技术规定
一) 制造单位在受到买方提供的钢结构施工图后，须抓紧确认二次转化设计图，二次转化设计图经确认后，钢结构供应商应向买方提供二次设计转换白图（A3版）共计6份，并提供电子版本图纸一份。
二）汉邦规定设计院严格控制变更，假如根据现场实际规定需要作设计 变更，第一时间告知业主及相关供应商，变更尽量在供应商开始安排生产前发出。供应商在开始安排下料生产前以书面形式发给业主及设计院确认是否有变更，接到业主及设计院书面回复后开始组织生产。
⑴变更出图前，设计院先与供应商讨论变更最优方案材料，最大限度节省材料及人工为原则；若供应商接到变更告知，产品已经生产完毕（未到现场），供应商应在工厂按照变更图纸完毕所有变更所有工作，所产生的费用按协议价结算；
⑵供应商产品已经运到现场需要变更，业主、设计院确认图纸后5个工作日回复确认，所变更的材料由供应商提供（称重过磅），由施工单位现场施工、防腐材料由供应商提供，按照整体钢结构价格结算。
⑶由于业主、设计院需要变更设计，供应商已经生产完毕或已经运到现场，变更设计导致大量的材料费用、人工费用的浪费，超过变更部分钢结构0.5%以上，由业主承担费用。
三）按 GB50205‐2023  相关规定及协议协议规定提供产品过程资料（需与业主、监理 、现场施工单 位进行确认， 如原材料、成 品质量合格 证明文献和检 验检测报告；钢结构合格证和进场验收记录、检查记录；钢结构工程质量验收等资料），其过程资料至少应涉及以下内容：
（1）钢结构零部件加工工程检查批质量验收登记表；
（2）钢结构制作焊接工程检查批质量验收登记表；
（3）钢结构（构件组装）工程检查批质量验收登记表；
（4）钢结构（防腐涂料涂装）工程检查批质量验收登记表；
（5）无损检查委托单；
（6）隐蔽工程检查记录（文献编号 SY03‐A001）；
（7）设备/钢结构防腐施工记录（文献编号 SY03‐ A012）；
（8）无损检查报告（文献编号 SY03‐A017‐A022）；
（9）材料质量证明书及第 2.3 条涉及的相关文献；
（10）包装清单。
三）钢结构制作及涂装主材分包商规定
钢结构供应商，须严格按照业主提出并经双方确认的分包商进行供货制作；若因不可抗因素须更改分包商，则钢结构供应商须预先告知业主并通过双方确认后方可执行。
六、交货进度规定
l)商务协议鉴定后分批由汉邦石化将需深化的图纸提供应生产制造单位；
2)交货时间视工程进度而另行拟定。

买 方：汉邦(江阴)石化有限公司
地 址：江苏省江阴市滨江西路 1208 号

联系人： 联系电话： E-mail：

卖 方：（盖章）
地 址：

联系人： 联系电话： E-mail：
