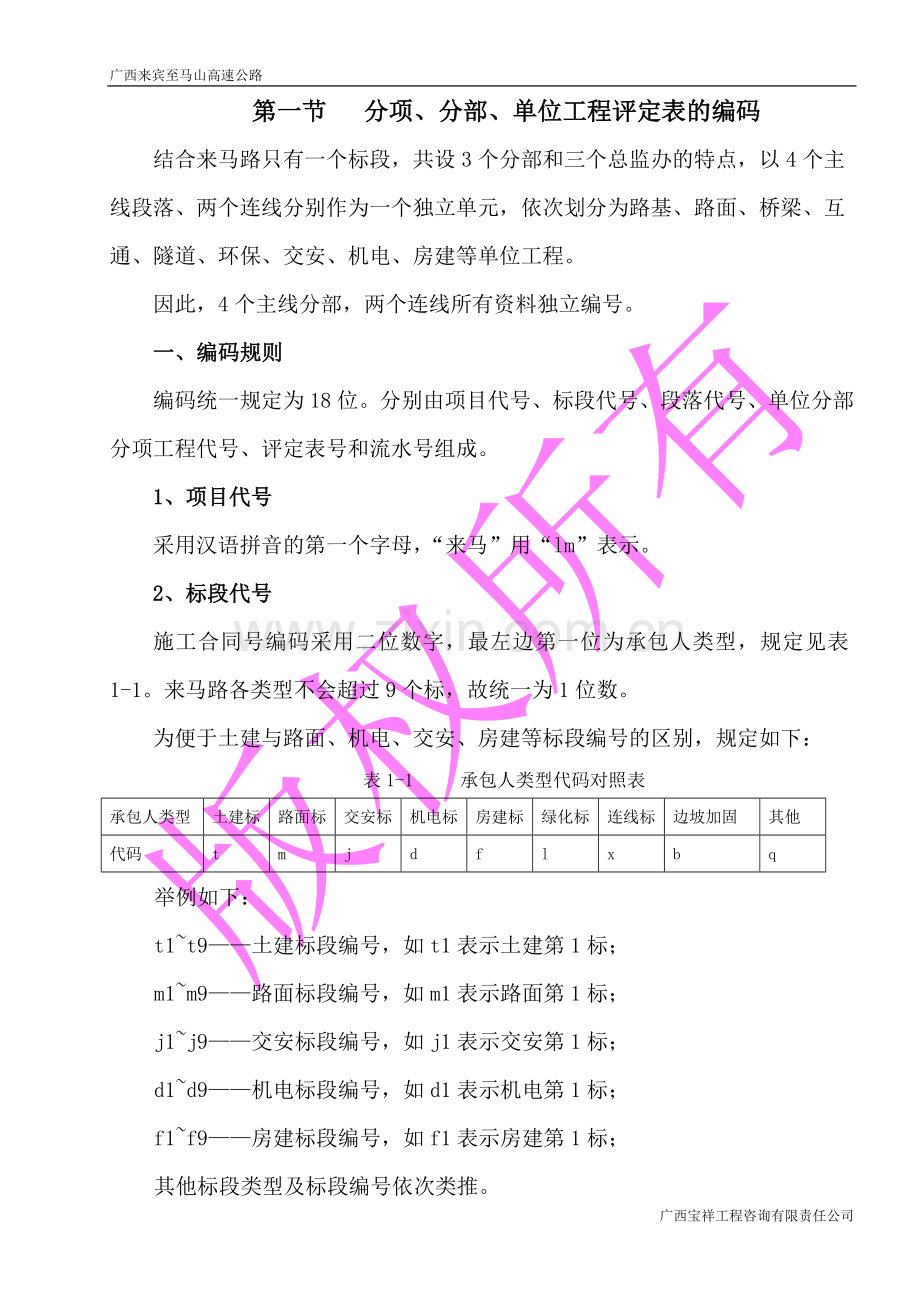

广西来宾至马山高速公路第一节 分项、分部、单位工程评定表的编码结合来马路只有一个标段，共设3个分部和三个总监办的特点，以4个主线段落、两个连线分别作为一个独立单元，依次划分为路基、路面、桥梁、互通、隧道、环保、交安、机电、房建等单位工程。因此，4个主线分部，两个连线所有资料独立编号。一、编码规则编码统一规定为18位。分别由项目代号、标段代号、段落代号、单位分部分项工程代号、评定表号和流水号组成。1、项目代号采用汉语拼音的第一个字母，“来马”用“lm”表示。2、标段代号施工合同号编码采用二位数字，最左边第一位为承包人类型，规定见表1-1。来马路各类型不会超过9个标，故统一为1位数。为便于土建与路面、机电、交安、房建等标段编号的区别，规定如下：表1-1 承包人类型代码对照表承包人类型土建标路面标交安标机电标房建标绿化标连线标边坡加固其他代码tmjdflxbq举例如下：t1t9土建标段编号，如t1表示土建第1标；m1m9路面标段编号，如m1表示路面第1标；j1j9交安标段编号，如j1表示交安第1标；d1d9机电标段编号，如d1表示机电第1标；f1f9房建标段编号，如f1表示房建第1标；其他标段类型及标段编号依次类推。3、段落代号段落代号，也即目前的分部施工范围。全线划分为3个总监办，对应1-1、1-2、2、3个分部高速公路主线段落，其代号统一以“a”、“b”、“c”、“d”依次分别表示1-1、1-2、2、3个分部对应的主线。合山连线、上林连线的段落，分别用“h”、“s”代号。假如1-2分部项目今后同时承担路面工程，且施工桩号包括1-1分部的范围和2分部的一个工区，将结合其他路面分部，重新划定段落代号。4、单位工程编号单位工程编码采用三位数，左边第一位数表示单位工程类型，规定如下表1-2。桥梁单位工程可能超过9个，故左边第二、三位数表示单位工程流水号。每类单位工程流水号不足两位数时，用“0”补足。单位工程类别路基工程路面工程桥梁工程互通工程隧道工程代码jmqhs单位工程类别环保工程交安设施机电工程房建工程代码badf表1-2 单位工程名称代码对照表举例如下：j01路基单位工程，1-1、1-2、2、3及合山连线、上林连线所施工范围分别为独立的一个单位工程；m01路面单位工程，高速公路每10km左右的施工范围为一个单位工程。合山连线，上林连线的路面工程各为一个独立的单位工程；q01q98桥梁单位工程，每座特大桥、大桥、中桥为一个独立的单位工程，左右幅桥分别为子单位工程，每个总监办管辖的桥梁按照桩号由小到大次序，自然流水编号，从自然数1开始。每座跨河中桥（含中桥）以上的桥两个流水号，上行线（左幅）桥为奇数，下行线（右幅）桥为偶数。如q01表示该标段第1座桥左幅子单位；q02表示该标第1座桥下行线。再如，q09表示第5座桥左幅子单位，q10表示第5座桥右幅子单位。偶数除2得到该标段第几座桥。奇数除2，余数按“四舍五入”修约，为桥梁序数的左幅，如q11，11除2后，修约得6，表示第6座桥左幅。经调查，每个分部、合山连线，上林连线的施工里程范围内一般不会超过49座中桥以上的桥梁，也即流水号最大值为98。出现左右幅桥梁共用扩大基础时，仅在左幅评定各分项（部）工程，计算右幅桥的基础及下部分部工程得分时，其基础分项工程按空缺处理，也即不重复计分。这样，左右幅桥梁相当于独立桥梁，利于分部、分项工程的编号。小桥及符合小桥的通道、天桥，每道（座）作为分部工程归入路基单位工程。互通范围的桥梁作为分部工程归入互通立交单位工程编号。h01h99互通单位工程，每处互通为一个单位工程。每个分部施工范围内不会超过99处互通，故各分部自然流水编号。如h01表示一分部第一处互通；s01s98隧道工程，每道为一个单位工程，左右洞分别为一个子单位。每道隧道两个编号，上行线（左洞）为奇数，下行线（右洞）为偶数。如s01为第一道隧道左洞。s02为第一道隧道右洞。经调查，一般项目不会超过98道隧道，故每个分部从自然流水号1开始编号。偶数除2得到全线第几道隧道。连拱隧道无子单位，左右洞一起评定。为使得资料组卷易于分左右洞归类，其编号仍按左洞为奇数，右洞为偶数的自然流水号。将来案卷题名增加“连拱”二字及可判断。连拱隧道的中隔墙，可以类比理解为桥梁的墩。其他类型的单位工程依次类推。5、分部工程编号分部工程编码采用三位编码。最左边第一位为各分部工程的识别码。1)路基单位工程对应的分部工程识别码如下表1-3。表1 -3 路基单位工程各分部工程识别码分部工程类别路基土石方排水工程小桥人行天桥渡槽涵洞通道砌筑防护大型挡墙组合式挡墙分部工程代码abcdefghi第2、3位数为各分部工程的自然流水号。当流水号小于9时，用0补足。举例如下：a01k0+000k1+000段或第1段路基土石方分部工程；b01k0+000k1+000段或第1段排水分部工程；c05本分部第5座小桥；f03k2+000k3+000段或第3段涵洞、通道分部工程；h06本分部第6段大型挡土墙。2)路面单位工程对应的各分部工程每段或每公里为一个分部，类似土石方，直接用a01、a02进行流水编号。3）桥梁分部工程每一座中桥（含中桥）以上的桥梁为一个单位工程。桥梁（子）单位工程各分部工程的识别码如下表1-4。每个分部工程按照自然流水号，并参照设计图的编号。当自然流水号小于9时，用0补足。表1-4 桥梁单位工程各分部工程编码分部工程类别基础及下部构造上部构造预制与安装上部构造现场浇筑总体、桥面系和附属工程防护工程引道工程分部工程代码abcdef举例如下：a000号台基础及下部构造；a033号墩基础及下部构造；b01上部构造预制与安装；c01上部构造现场浇筑；左右幅墩台代码通过桥梁单位工程的代码加以区分。左右幅桥的分部、分项划分按独立桥处理。4)互通每道互通为一个单位工程。表1-5 互通立交单位工程各分部工程编码分部工程类别桥梁主线路基路面匝道分部工程代码abc每个分部工程按照自然流水号。每座桥梁采用两位数编号，奇数为左幅桥，偶数为右幅桥。但匝道桥只有一位编号，第2位为匝道编号，直接用a、b、c，对应A、B、C匝道，类推。匝道分部工程的第三位直接用a、b、c对应匝道。举例如下：a01某互通第1座桥右幅桥。由于每座桥为一个分部工程，左右幅桥的区分，只有通过具体的评定表体现；ab1b匝道第1座桥；b01某互通主线路基路面；c0a某互通a匝道。5）隧道隧道左右洞各为一个子单位。左右洞所属的分部工程识别码规定如下表1-6.表1-6 隧道单位工程各分部工程编码分部工程类别总体明洞洞口工程洞身开挖洞身衬砌防排水隧道路面装饰辅助施工措施分部工程代码abcdefghi每个分部工程按照自然流水号排列。当自然流水号小于9时，用0补足。举例如下：a01隧道总体；b01进口端明洞；b02出口端明洞；c01进口端洞口工程；c02出口端洞口工程；d03第三个洞身开挖分部工程。6）环保工程比较简单，规定如下：表1-7 环保单位工程各分部工程编码分部工程类别声屏障绿化工程分部工程代码ab编号规则类似前面。7）交通安全设施比较繁杂。各分部工程的识别码如下表。交通安全设施以每20km左右范围内，起点至第一个互通起点；互通起讫点；两互通之间；最后一个互通终点至标段终点分别作为分部工程划分的段落依据。表1-8 交通安全设施单位工程各分部工程编码分部工程类别标志标线、凸起路标护栏、轮廓标防眩设施隔离栅、防落网分部工程代码abcde举例：b03第三段标线分部工程。机电工程各分部工程识别码如下表。编码原理同前面。表1-9 机电单位工程各分部工程编码分部工程类别监控设施通讯设施收费设施低压配电设施照明设施隧道机电设施 分部工程代码abcdef6、分项工程编码分项工程编码采用三位编码，由分项工程所对应的识别码及所对应的编号组成，其中识别码1位，编号为2位，0199。各分项、分部、单位工程的识别代码如附表。7、 质量检验评定表编码质量评定表一共5类，依次为分项、分部、单位、建设项目及汇总表。对应的代号依次为W1、W2、W3、W4、W5。W1建设项目（合同段）质量检验评定表W2单位工程质量检验评定表W3分部工程质量检验评定表W4分项工程质量检验评定表W5工程汇总表。所有的子分项，子分部，子单位，均需要通过该表汇总，得到对应的分项，分部，单位工程的分数。8 流水号采用2位数，从01开始，记录至最后一页。分项工程中含有子分项时，w4评定表的流水号，按施工流程、工艺先后次序，依次从第个1子分项1页数起。以涵洞主要构件预制、安装或浇注分项工程为例，w4的流水号：01盖板钢筋加工及安装子分项；02盖板预制子分项；03盖板安装子分项。二、范例每个单位工程举例如下。范例1：路基单位工程及所辖的分部、分项工程质量检验评定表lmt1aj01a01a01w401来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），路基土石方分部工程（a01），土方路基分项工程（a01）,质量检验评定表(w4)，第1页（01）；lmt1aj01a0100w301来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），路基土石方分部工程（a01），质量检验评定表(w3)，第1页（01）；lmt1aj01000000w201来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），质量检验评定表(w2)，第1页（01）；lmt1aj01b01d01w401来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），排水分部工程（b01），浆砌片石排水沟（边沟）分项工程（d01）质量检验评定表(w4)，第1页（01）； lmt1aj01c01a01w401来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），第一座小桥（c01），（第二，第三以后的小桥，依次为c02、c03），第一座小桥基础及下部构造分项工程(a01),第1个子分项(w401)质量评定表，第1页（01）。上例中，基础及下部构造分项工程还隐含有若干子分项。设0号台有桩基钢筋笼，桩基，承台钢筋笼，承台，肋台钢加工及安装，肋台，台帽钢筋，台帽，挡块钢筋，挡块，垫石钢筋，垫石等子分项；1号台有扩大基础钢筋，1号台扩大基础，台身、台帽，挡块、垫石等子分项工程。每一个子分项的评定表w4全部填写完后，按照工程实体的依附性和工艺流程，依次编写w4的流水号。例如，0号台第1根桩基的钢筋笼的w4为01，第1根桩基为02；第2根桩基的钢筋笼的w4的流水号为03，第2根桩基w4流水号为04；台帽的钢筋的w4的流水号为05，台帽w4的流水号为06，依次类推。最后，通过汇总表w5,合并统计小桥0、1号台的基础及下部构造分项工程的分数。所有子分项工程质量评定表w4的编码，通过具体的w4所在的部位，工艺流程的流水号表达。lmt1aj01c01a01w501来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），小桥（c01），基础及下部构造分项工程(a01)评定汇表(w5)，第1页（01）。也即将0号台，1号台的所有子分项得分，全部汇总到工程评定汇表w5，得到整座桥的基础及下部构造的评定分数。lmt1aj01f01a01w501来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），第一段涵洞、通道分部工程（f01），第一道涵洞基础及下部构造分项工程(a01)验评定汇总表(w5)，第1页（01）。如果为本分部工程的第二道涵洞，则分项工程为a02。lmt1aj01f01a02w402来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），第一段涵洞、通道分部工程（f01），第二道涵洞基础及下部构造分项工程（a02），（子）分项工程质量检验评定表(w4)，第2页（02）涵洞基础及下部构造含有子分项，对于盖板涵，依次为台帽钢筋加工及安装，涵台等两个子分项。流水号为02，则说明为涵台子分项。lmt1aj01f01000w301来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），第一段涵洞、通道分部工程（f01），第一道涵洞（流水号01）的子分部质量检验评定表（w3）。如为第2道涵洞的子分部质量评定表，则流水号为01，依次类推。每一道涵洞为一个子分部，整个公里或段落的若干道涵洞、通道组成的分部工程的得分，则通过w5来汇总。例如：lmt1aj01f01000w501来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），第一段涵洞、通道分部工程（f01），由于用了w5表，且分项工程名称为000，则表明第一个分部工程（f01）的各子分部（涵洞）汇总。lmt1aj01f01a02w501来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），第一段涵洞、通道分部工程（f01），第2道涵洞基础及下部构造分项工程。由于用了w5表，说明是子分项汇总，且流水号为01。lmt1aj01000000w201来马路（lm），土建1标（t1），第1-1分部（a），路基单位工程（j01），质量检验评定表(w2)，第1页（01）。范例2：桥梁单位工程及所属对应的分部、分项工程Lmt1aq01000000w501来马路（lm），土建1标（t1），第1-1分部（a），第1座桥单位工程（q01）评定汇总表(w5)，第1页（01）。w5表是本桥左右幅的单位工程汇总表。Lmt1aq01000000w201来马路（lm），土建1标（t1），第1-1分部（a），第1座桥左幅子单位工程质量评定(w2)，第1页（01）。Lmt1aq01a00000w301来马路（lm），土建1标（t1），第1-1分部（a），第1座桥左幅子单位工程（q01），0号台基础及下部构造分部工程（a00），分部工程质量检验评定表(w3)，第1页（01）；Lmt1aq02a00b01w401来马路（lm），土建1标（t1），第1-1分部（a），第1座桥右幅子单位工程（q02），0号台基础及下部构造分部工程（a00），扩大基础（b01），分项工程质量检验评定表(w4)，第1页（01）；Lmt1aq02a00c02w401来马路（lm），土建1标（t1），第1-1分部（a），第1座桥右幅子单位工程（q02），0号台基础及下部构造分部工程（a00），第2根桩基（c02），分项工程质量检验评定表(w4)，第1页（01）；Lmt1aq02a00a02w401来马路（lm），土建1标（t1），第1-1分部（a），第1座桥右幅子单位工程（q02），0号台基础及下部构造分部工程（a00），第2个钢筋加工及安装分项工程（a02），分项工程质量检验评定表(w4)，第1页（01）。至于第2个钢筋加工及安装是基础，还是桩基钢筋笼，或者其他部位的钢筋加工及安装，则要通过w4表及流水号才能明确；Lmt1aq02b02a01w401来马路（lm），土建1标（t1），第1-1分部（a），第1座桥右幅子单位工程（q02），上部构造预制和安装分部工程（b02），第1片梁（a01）主要构件预制分项工程（如果为第二片梁，则为a02），分项工程质量检验评定表(w4)，第1页（01）；当采用公用的梁板预制，通用时，预制资料统一由预制厂编号收集资料。Lmt1aq02b02d01w401来马路（lm），土建1标（t1），第1-1分部（a），第1座桥右幅子单位工程（q02），上部构造预制和安装分部工程（b02），第1片梁钢筋加工及安装（d01），分项工程质量检验评定表(w4)，第1页（01）；Lmt1aq02b02e01w401来马路（lm），土建1标（t1），第1-1分部（a），第1座桥右幅子单位工程（q02），上部构造预制和安装分部工程（b02），第1片梁预应力筋加工及张拉（e01），分项工程质量检验评定表(w4)，第1页（01）；范例3：互通立交及所辖的分部、分项工程Lmt1ah01b01a01w401来马路（lm），土建1标（t1），第1-1分部（a），第1处互通单位工程（h01），主线路基路面分部工程（b01），土方路基分项工程（a01），分项工程质量检验评定表(w4)，第1页（01）；Lmt1ah01c0ab01w501来马路（lm），土建1标（t1），第1-1分部（a），第1处互通单位工程（h01），A匝道分部工程（c0a），路面分项工程（b01），分项工程评定汇总表(w5)，第1页（01）因为用w5，说明有子分项；Lmt1ah01c0ab01w401来马路（lm），土建1标（t1），第1-1分部（a），第1处互通单位工程（h01），A匝道分部工程（c0a），路面分项工程（b01），子分项工程质量检验评定表(w4)，第1页（01）。匝道路面分项工程有子分项，故用w4。至于是面层还是基层，通过w4表体现；Lmt1ah01a01b01w401来马路（lm），土建1标（t1），第1-1分部（a），第1处互通单位工程（h01），第1座桥分部工程（a01），基础及下部构造分项工程（b01），分项工程质量检验评定表(w4)，第1页（01）。三、实施过程中的修正每个分部开工之前，必须做好单位、分部、分项工程的划分及编码，并上报总监办批复。但实施过程中，可能出现增加或取消某些结构物，隧道开挖过程中，围岩类型跟设计不一致。这样，原来划分的单位、分部、分项工程就有可能不一致。为此，实施过程中应进行适度的修正。具体方法规定如下：1、凡是取消的结构物，保留原来的单位、分部、分项工程的编码，在划分表的备注中加以注明已经取消，使得软件能自动识别，便于查询。2、凡是增加的结构物，其编号放在同类的编号的最后。将来计算机会自动根据桩号大小进行排列。例如，为方便村民出入，决定增加一座主线上跨的中桥。原来一共有18座桥梁，桥梁单位工程编号已经到Q35Q36，则新增加桥梁的单位工程编号为Q37Q38。再如，原来的k275+650、k275+720分别为两道涵洞。现场变更，将两道涵洞合并为一道涵洞，桩号为k275+695。则在k275+000k276+000涵洞、通道分部工程中的最后增加k275+695涵洞的子分部、分项工程的编码，在k275+650、k275+720编码备注中注明已经取消。3、隧道开挖过程中，原设计k275+800k276+860为类围岩。但实际开挖中，k275+830k276+870段为-a类围岩，则应根据实际的围岩类型，重新调整其编码。广西宝祥工程咨询有限责任公司
