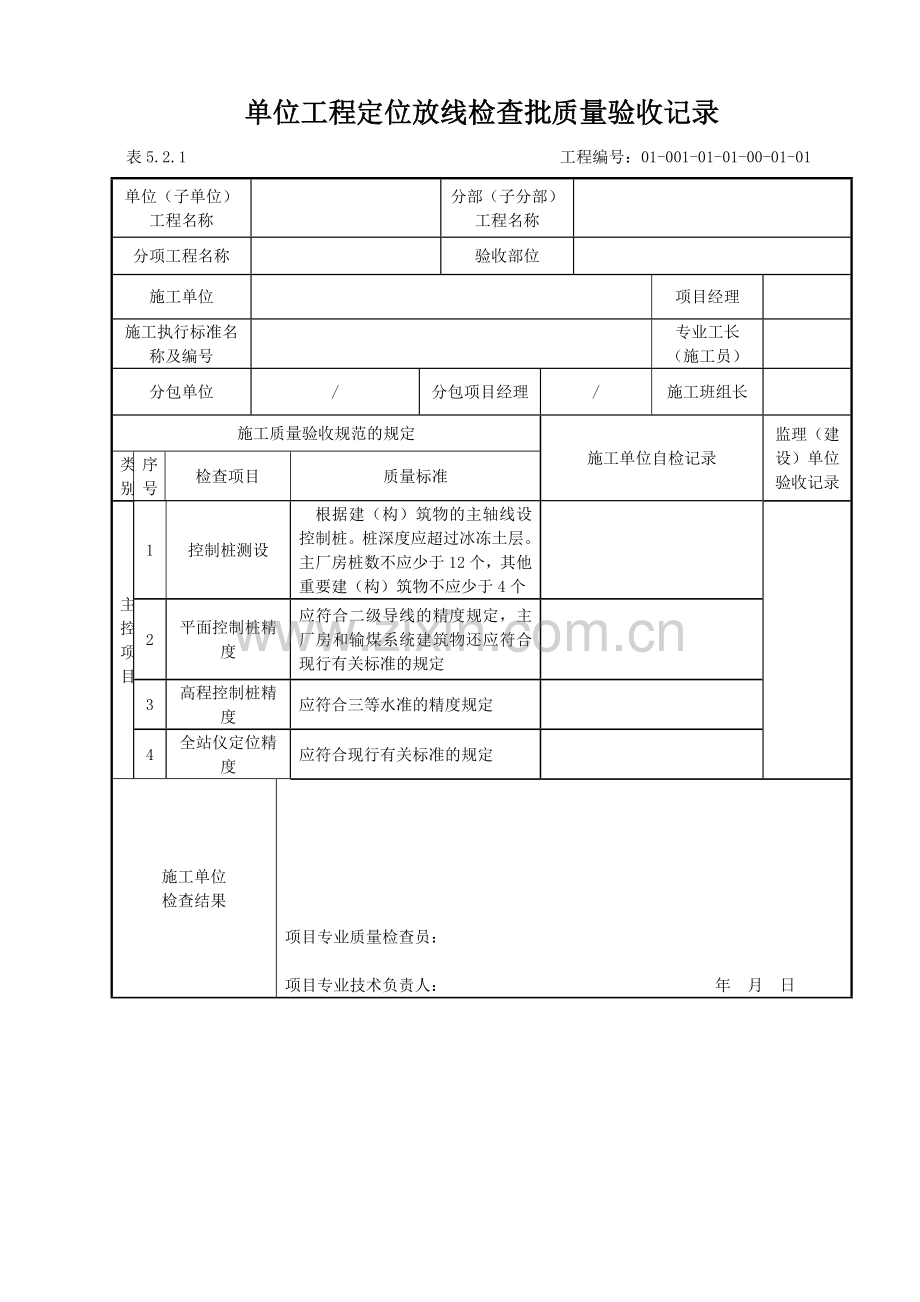

单位工程定位放线检查批质量验收记录
表5.2.1 工程编号：01-001-01-01-00-01-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
控制桩测设
根据建（构）筑物的主轴线设控制桩。桩深度应超过冰冻土层。主厂房桩数不应少于12个，其他重要建（构）筑物不应少于4个

2
平面控制桩精度
应符合二级导线的精度规定，主厂房和输煤系统建筑物还应符合现行有关标准的规定

3
高程控制桩精度
应符合三等水准的精度规定

4
全站仪定位精度
应符合现行有关标准的规定

施工单位
检查结果

项目专业质量检查员：

项目专业技术负责人： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日

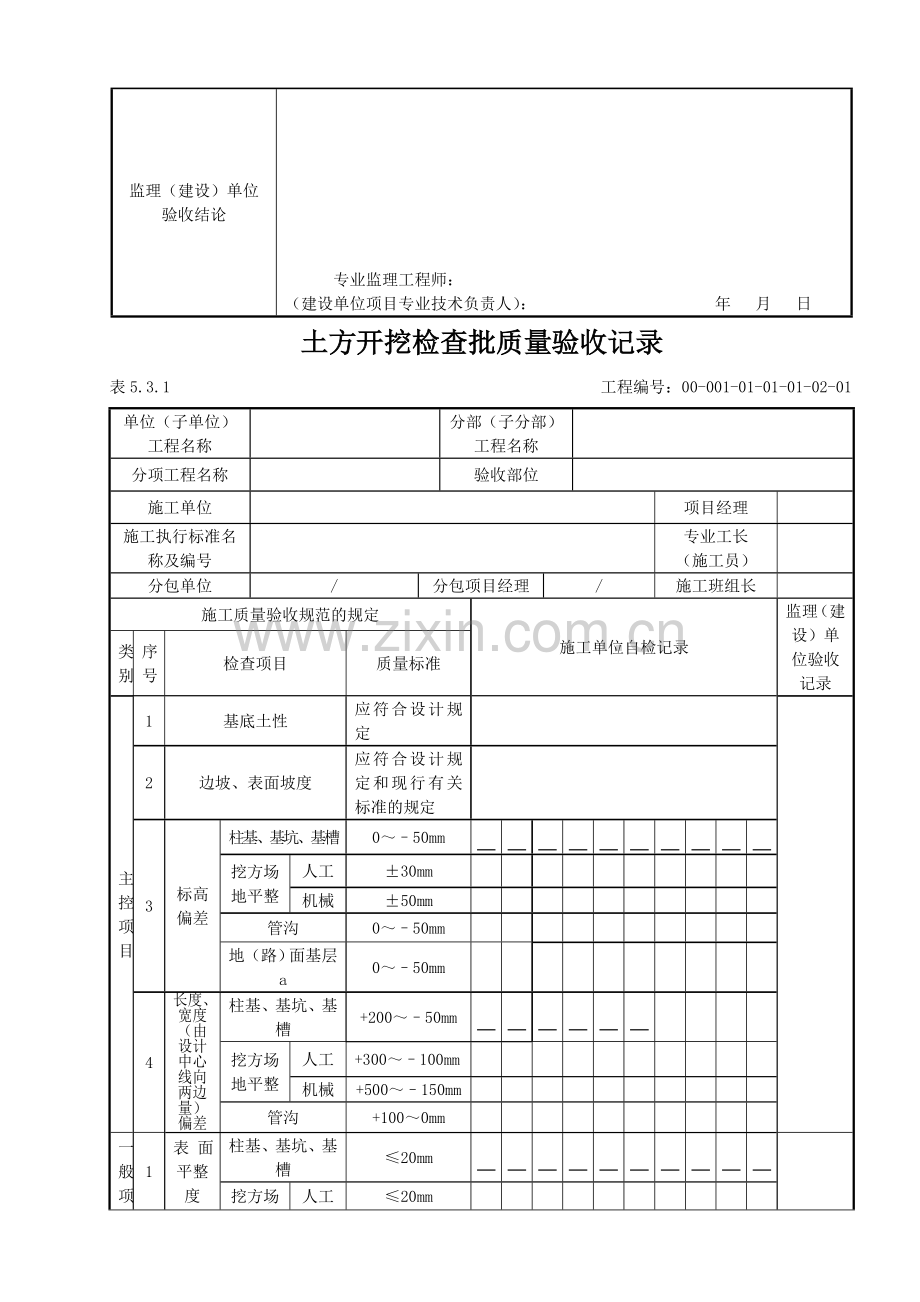

土方开挖检查批质量验收记录
表5.3.1 工程编号：00-001-01-01-01-02-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
基底土性
应符合设计规定

2
边坡、表面坡度
应符合设计规定和现行有关标准的规定

3
标高偏差
柱基、基坑、基槽
0～–50mm

挖方场地平整
人工
±30mm

机械
±50mm

管沟
0～–50mm

地（路）面基层a
0～–50mm

4
长度、宽度（由设计中心线向两边量）偏差
柱基、基坑、基槽
+200～–50mm

挖方场地平整
人工
+300～–100mm

机械
+500～–150mm

管沟
+100～0mm

一般项
目
1
表 面
平整度
柱基、基坑、基槽
≤20mm

挖方场地平整
人工
≤20mm

机械
≤50mm

管沟
≤20mm

地（路）面基层
≤20mm

a地（路）面基层的偏差只合用于直接在挖、填方上做地（路）面的基层。
施工单位
检查结果

项目专业质量检查员：
项目专业技术负责人： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
土方回填检查批质量验收记录
表5.3.2 工程编号：00-001-01-01-01-03-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
基底解决
应符合设计规定和现行有关标准的规定

2
分层压实系数
必须符合设计规定

3
边坡坡度
应符合设计规定和现行有关标准及施工技术措施规定

4
标高偏差
柱基、基坑、基槽
0～–50mm

场地平整
人工
±30mm

机械
±50mm

管沟
0～–50mm

地（路）面基层
0～–50mm

一般项
目
1
回填土料
应符合设计规定

2
分层厚度及含水量
应符合设计规定

3
表 面
平整度
柱基、基坑、基槽
≤20mm

挖方场地平整
人工
≤20mm

机械
≤30mm

管沟
≤20mm

地（路）面基层
≤20mm

施工单位
检查结果

项目专业质量检查员：

项目专业技术负责人： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
垫层检查批质量验收记录
表5.12.7 工程编号：01-012-00-02-00-01-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
原材料及配合比
必须符合设计规定和现行有关标准的规定

2
混凝土强度及试件留置
必须符合设计规定和现行有关标准的规定

3
混凝土运送、浇筑及间歇时间
应符合设计现行有关标准的规定

一般项目
1
施工配合比及开盘鉴定
施工配合比应符合现行有关标准的规定，初次使用的混凝土配合比应进行开盘鉴定

2
施工缝位置
应符合设计和施工方案的规定，施工缝的解决应按技术方案执行

3
养护
应符合施工技术方案和现行有关标准的规定

4
表面平整度
≤10mm

5
标高偏差
±10mm

6
坡度偏差
不大于房间相应尺寸的2‰，且不大于30mm

7
厚度偏差
在个别地方不大于设计厚度的1/10mm

施工单位检查结果

项目专业质量检查员：

项目专业技术负责人： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
钢筋加工检查批质量验收记录
表5.10.5 工程编号：01-012-00-04-00-02-01
单位（子单位）
工程名称

分部（子分部）工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位

分包项目经理
/
施工班长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准

主控项目
1
原材料抽检☆
钢筋进场时，应按GB1499等的规定抽取试件做力学性能实验，其质量必须符合有关标准的规定

2
有抗震规定的框架结构☆
对有抗震设防规定的框架结构，其纵向受力钢筋的强度应满足设计规定。当设计无具体规定期，对一、二级抗震等级，检查所得的强度实测值应符合下列规定：①钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；②钢筋的屈服强度实测值与强度标准值的比值不应大于1.3

3
化学成分专项检查
当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检查或其他专项检查

4
受力钢筋弯钩和弯折
⑴HPB235级钢筋末断应作180o弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
⑵当设计规定钢筋末端需作135o弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计规定。
⑶钢筋作不大于90o的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

5
箍筋末端弯钩
除焊接封闭环式箍筋外，箍筋的末端应做弯钩，弯钩形式应符合设计规定；
当设计无具体规定期，应符合下列规定：①箍筋弯钩的弯弧内直径除应满足本表主控项目第4项的规定外，尚应不小于受力钢筋直径；②箍筋弯钩的弯折角度：对一般结构，不应小于90o；对有抗震等规定的结构，应为135o；③箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍，对有抗震等规定的结构，不应小于箍筋直径的10倍。

钢筋加工检查批质量验收记录
表5.10.5（续） 工程编号：01-012-00-04-00-02-01
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
一般项目
1
钢筋表面质量
钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈

2
钢筋调直
应符合设计规定和现行有关标准的规定

3
钢筋加工偏差
受力钢筋顺长度方向全长的净尺寸
±10mm

4
弯起钢筋的弯折位置
±20mm

5
箍筋内净尺寸
±5mm

施工单位检查结果

项目专业质量检查员：

项目专业技术负责人： 　　　　　　　　　　　　　 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
钢筋安装检查批质量验收记录
表5.10.6 工程编号：01-012-00-03-00-02-02
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位

分包项目经理

施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
受力钢筋的品种、级别、规格和数量☆
必须符合设计规定

2
纵向受力钢筋连接方式
应符合设计规定和现行有关标准的规定

3
焊接（机械连接）接头的质量
应符合本部分附录C的规定

一般项
目
1
接头位置
宜设在受力较小处。同一纵向受力钢筋不宜设立两个或两个以上接头；接头末端至钢筋弯起点距离不应小于钢筋直径的10倍

2
受力钢筋焊接（机械连接）设立
宜互相错开。在连接区段长度为35d且不小于500mm范围内接头面积百分率应符合GB50204的规定

3
绑扎搭接接头
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。搭接长度应符合标准的规定；连接区段1.3L1长度内，接头面积百分率：①对梁类、板类及墙类构件,不宜大于25%；②对柱类构件，不宜大于50%;③当工程中确有必要增大接头面积百分率时，对梁内构件不宜大于50%；对其他构件，可根据实际情况放宽

4
箍筋配置
在梁柱类构件纵向受力钢筋搭接长度范围内，应按设计规定配置箍筋。当设计无具体规定期符合GB50204的规定

钢筋安装检查批质量验收记录
表5.10.6 （续） 工程编号：01-012-00-03-00-02-02
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
一般项目
5
钢
筋
网
网片长、宽偏差
±10mm

6
网眼尺寸偏差
±20mm

7
网片对角线差
≤10mm

8
钢筋骨架
长度偏差
±10mm

9
宽、高度偏差
±5mm

10
受力钢筋
间距偏差
±10mm

11
排距偏差
±5mm

12
保护层厚度偏差
基础
±10mm

柱、梁
±5mm

板、墙、壳
±3mm

13
箍筋、横向钢筋间距偏差
±20mm

14
钢筋弯起点位移
≤20mm

15
预埋件
中心位移
≤5mm

水平高差
+3～0mm

注：d为纵向受力钢筋的较大直径；L1为搭接长度。
施工单位检查结果

项目专业质量检查员：

项目专业技术负责人： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
钢筋安装检查批质量验收记录
表6.11.4 工程编号：01-010-00-01-02-02-02
单位（子单位）
工程名称

分部（子分部）工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
受力钢筋的品种、级别、规格和数量☆
必须符合设计规定

2
纵向受力钢筋连接方式
应符合设计规定和现行有关标准的规定

3
机械连接和焊接接头的力学性能
应符合本部分附录C的规定

4
钢筋骨架
绑扎或点焊牢固

一般项
目
1
接头位置和数量
宜设在受力较小处
① 同一纵向受力钢筋不宜设立两个或两个以上接头
② 接头末端至钢筋弯起点距离不应小于10d

2
接头外观质量
应符合本部分附录C的规定

3
受力钢筋机械连接或焊接接头位置
同一构件内的接头宜互相错开；同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计规定及现行有关标准的规定

4
绑扎搭接接头
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25 mm。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计规定及现行有关标准规定

5
箍筋配置
在梁柱类构件纵向受力钢筋搭接长度范围内，应按设计规定配置箍筋。当设计无具体规定期符合GB50204的规定

钢筋安装检查批质量验收记录
表6.11.4 （续） 工程编号：01-010-00-01-02-02-02
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
一般项目
6
钢筋间距偏差
±20mm

7
受力钢筋排距偏差
±5mm

8
骨架尺寸偏差
±10mm

9
受力钢筋保护层偏差
±5mm

10
箍筋间距偏差
±20mm

11
钢筋弯起点位置偏差
±20mm

施工单位检查结果

项目专业质量检查员：

项目专业技术负责人： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
现浇混凝土模板安装检查批质量验收记录
表5.10.1 工程编号：01-012-00-04-00-01-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
模板及其支架☆
应根据工程结构形式、荷载大小、地基土类别、施工设备fds和材料供应等条件进行设计。模板及其支架应具有足够承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载

2
上下层支架的立柱
应对准，并铺设垫板

3
隔离剂
不得沾污钢筋和混凝土接槎处

一般项
目
1
模板安装的一般规定
（1）模板的接缝不应漏浆，木模板应浇水湿润，但模板内不应有积水；
（2）模板与混凝土的接触面应清理干净并涂刷隔离剂；
（3）模板内的杂物应清理干净；
（4）对清水混凝土及装饰混凝土工程，应使用达成设计效果的模板

2
地坪、胎模
应平整光洁，不得产生影响结构质量的下沉、裂缝、起砂或起鼓

3
梁板起拱高
度（L2≥4m）
设计有规定
应符合设计规定

设计无规定
应为全跨长的1/1000～3/1000

4
预埋件、预留孔（洞）
应齐全、对的、牢固

5
预埋件制作、安装
应符合本部分附录B的规定

现浇混凝土模板安装检查批质量验收记录
续表5.10.1　　　　　　　　　　　　　　　　　　　　　　　　 工程编号：01-012-00-04-00-01-01
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
检查标准

6
轴线位移
≤5mm

7
标高偏差
底模上表面
±5mm

有装配件的支撑面
0～-5mm

8
截面尺寸偏差
基础
±10mm

柱、墙、梁
+4～-5mm

9
垂直度
≤5m
≤6mm

＞5m
≤8mm

10
侧向弯曲
基础
不大于L2/750且不大于20mm

梁、墙
不大于L2/1000且不大于10mm

柱
不大于L2/1000且不大于15mm

11
相邻两板表面高低差
≤2mm

12
表面平整度
≤5mm

13
预留孔中心位移
≤3mm

14
预留洞
中心位移
≤10mm

截面尺寸偏差
+10～0mm

15
插筋
中心位移
≤5mm

外露长度偏差
+10～0mm

备注：L2为长度。
施工单位
检查结果
项目专业质量检查员：

项目专业技术负责人： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
模板安装检查批质量验收记录
表：6.11.1 工程编号：01–010-00-01-01-02-01
单位（子单位）
工程名称

分部（子分部）
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
模板及其支架☆
应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载力、刚度和稳定性， 能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载

2
避免隔离剂沾污
在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处

3
预埋件、预留孔（洞）
必须齐全、对的、牢固，预埋件制作应符合本部分附录B的有关规定

4
预埋螺栓制作、安装
应符合本部分附录B的相关规定

一般项目
1
模板安装的一般规定
⑴模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。
⑵模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能的隔离剂。
⑶浇筑混凝土前，模板内的杂物应清理干净。
⑷对清水混凝土工程，应使用能达成设计效果的模板

2
梁板起拱
对跨度不小于4m的，应按设计规定起拱；当设计无具体规定期，起拱高度宜为跨度的1/1000～3/1000

模板安装检查批质量验收记录
表：6.11.1（续） 工程编号：01–010-00-01-01-02-01
施工质量验收规范的规定
施工单位自检记录
监理建设）单位验收记录
类别
序号
检查项目
质量标准
一般项目
3
基础中心线与厂房轴线位移
≤5㎜

4
梁、柱、墙中心线对基础轴线位移
≤5㎜

５
全高垂直度
≤8㎜

６
梁、柱横截面尺寸偏差
+8～-5㎜

７
平面外型尺寸偏差
±15㎜

８
凸台平面尺寸偏差
0～-10㎜

９
凹穴平面尺寸偏差
+10～0㎜

10
模板表面平整度
≤5㎜

11
梁底模标高偏差
±5㎜

12
相邻模板高低差
≤2㎜

13
预留地脚螺栓孔
中心位移
≤5㎜

深度偏差
+10～0㎜

孔垂直偏差
≤5㎜

施工单位检查结果

项目专业质量检查员：

项目专业技术负责人： 年 月 日　 　
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人）　 　　　　　年　　月　　日
模板拆除检查批质量验收记录
表5.10.4 工程编号：01-012-00-03-00-03-02
单位（子单位）工程名称

分部（子分部）工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
检查标准
施工单位自检记录
监理（建设）单位验收记录
主控项目
1
模板及其支架拆除的顺序及安全措施☆
应按施工技术方案执行

2

底模
及支架拆除时的混凝土强度a
设计有规定期
/

设计无规定期
板
≤2m
≥50%

＞2m, ≤8m
≥75%

＞8m
≥100%

梁拱壳
≤8m
≥75%

＞8m
≥100%

悬臂构件
≥100%

3
预应力构件
对后张法，侧模宜在预应力张拉前拆除；底模支架的拆除应按施工技术方案执行，当无具体规定期，不应在建立预应力前拆除

4
后浇带模板
拆除和支顶按施工技术方案执行

一般项
目
1
侧摸拆除
混凝土强度应能保证其表面及棱角不受损伤

2

模板拆除
模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运

a底模及支架拆除时的混凝土强度标准为应达成设计强度标准值的百分率。
施工单位
检查结果

项目专业质量检查员：

项目专业技术负责人： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
混凝土原材料及配合比设计检查批质量验收记录
表5.10.7 工程编号：01-001-03-03-00-04-01
单位（子单位）
工程名称

分部（子分部）
工程

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
水泥检查☆
必须符合设计规定和GB175等的规定。当在使用中对水泥质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验，并按复验结果使用。钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥

2
外加剂质量及应用技术☆
应符合GB8076、GB50119等和有关环境保护的规定。预应力混凝土结构中，严禁使用含氯化物的外加剂；钢筋混凝土结构中，当使用含氯化物的外加剂时，其他含量应符合GB50164的规定

3
氯化物及碱含量
混凝土中氯化物及碱的总含量应符合GB50010和设计的规定

混凝土原材料及配合比设计检查批质量验收记录
表5.10.7 (续) 工程编号：01-001-03-03-00-04-01
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
4
配合比设计
混凝土应按JGJ55的有关规定，根据混凝土强度等级、耐久性和工作性等规定进行配合比设计。对有特殊规定的混凝土，其配合比设计尚应符合国家现行有关标准的专门规定

一般项目
1
矿物掺合料质量
应符合GB1596等的规定，其掺量应通过实验拟定

2
粗细骨料质量
应符合JGJ52、JGJ53的规定

3
拌制用水质量
宜采用饮用水；当采用其他水源时，水质应符合JGJ63的规定

4
配合比鉴定及验证
初次使用的配合比应进行开盘鉴定，其工作性应满足设计配合比的规定。开始生产时应至少留置一组标准养护试件，作为验证的依据

5
施工配合比
混凝土搅拌前，应测定砂、石含水率并根据测试结果调整材料用量，提出施工配合比

施工单位
检查结果

项目专业质量检查员：

项目专业技术负责人： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
混凝土施工检查批质量验收记录
表5.10.8 工程编号：01-001-03-03-00-04-02
单位（子单位）工程名称

分部（子分部）工程

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

专业工长
（施工员）

分包单位
/
分包项目经理
/
施工班组长

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
类别
序号
检查项目
质量标准
主控项目
1
混凝土强度及试件取样留置☆

必须符合设计规定和现行有关标准的规定

2
抗渗混凝土
抗渗混凝土试件应在浇筑地点随机取样。抗渗性能应符合设计规定

3
混凝土原材料每盘称量的偏差
水泥、掺合料
±2%

粗、细骨料
±3%

水、外加剂
±2%

4
混凝土运送、浇筑及间歇
所有时间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝的规定进行解决

一般项
目
1
施工缝留置及解决
应按设计规定和施工技术方案拟定、执行

2
后浇带留置位置
应按设计规定和施工技术方案拟定，混凝土浇筑应按施工技术方案进行

3
养护
应符合施工技术方案和现行有关标准的规定

施工单位检查结果

项目专业质量检查员：
