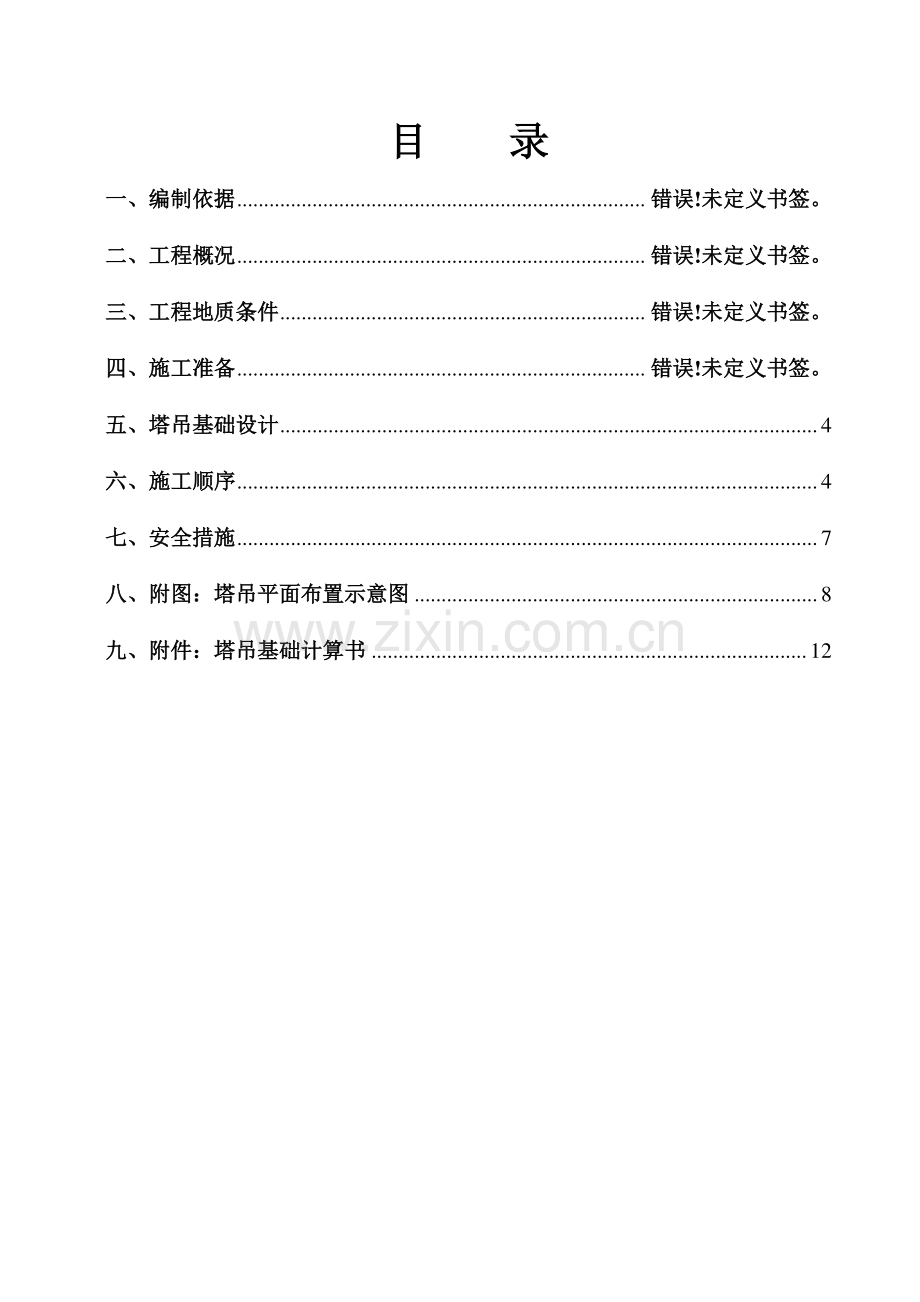

1、目目 录录 一、编制依据一、编制依据.错误错误!未定义书签。未定义书签。二、工程概况二、工程概况.错误错误!未定义书签。未定义书签。三、工程地质条件三、工程地质条件.错误错误!未定义书签。未定义书签。四、施工准备四、施工准备.错误错误!未定义书签。未定义书签。五、塔吊基础设计五、塔吊基础设计.4 六、六、施工顺序施工顺序.4 七、安全措施七、安全措施.7 八、附图:塔吊平面布置示意图八、附图:塔吊平面布置示意图.8 九、附件:塔吊基础计算书九、附件:塔吊基础计算书.12 塔吊基础施工方案塔吊基础施工方案 一、编制依据一、编制依据 1地质勘察报告 2、SP6010-8型塔吊安装使用说明书 3、S

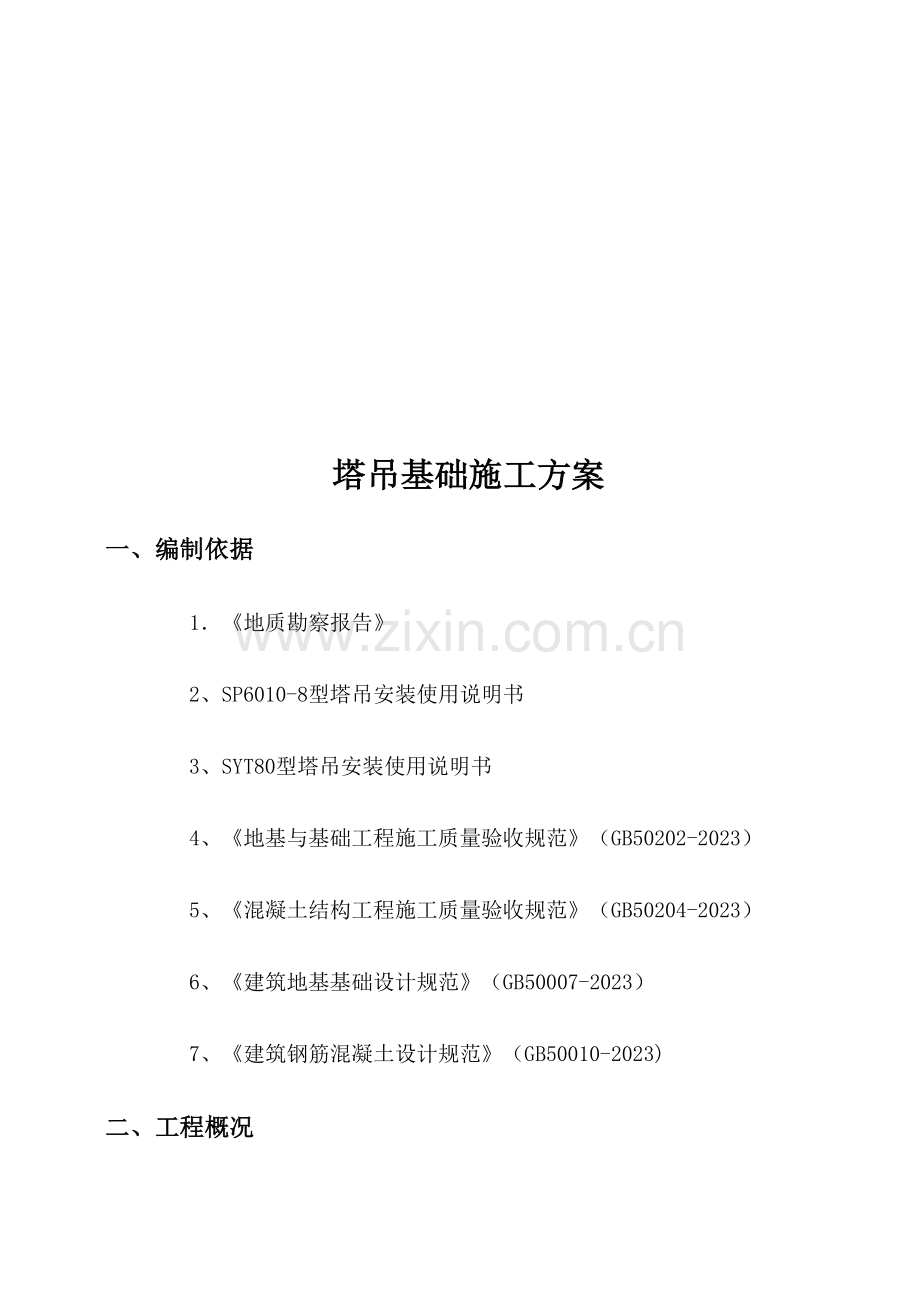

2、YT80型塔吊安装使用说明书 4、地基与基础工程施工质量验收规范(GB50202-2023)5、混凝土结构工程施工质量验收规范(GB50204-2023)6、建筑地基基础设计规范(GB50007-2023)7、建筑钢筋混凝土设计规范(GB50010-2023)二、二、工程概况工程概况 。,本标段工程涉及 9#、10#、11#、12#四栋主楼及部分地下车库。9#、10#楼为多层商业用房,地下一层,基底标高为-6.45 米,地上 22.8 米,11#、12#楼为高层住宅,地上 26 层,地下二层,基地标高为-7.78 米,地上为 76.9 米,本工程结构形式为钢筋混凝土框架-剪力墙结构,设计使用年

3、限为50 年。为满足施工需要,我项目部结合图纸设计和现场的实际情况,决定在现场设立两台SP6010-8型塔吊,两台SYT80型塔吊。SP6010-8采用钢筋砼基础6.256.25m,基础厚度为 1.4 米,基础底标高为-8.7 米,一台塔吊位于 12#楼 D轴南侧,28 轴处主楼基础外,另一台位于 11#楼 A 轴南侧 39-40 轴轴之间。两台 SYT80 型塔吊,采用钢筋砼基础 66m,基础厚度为 1.35 米,基础底标高为-8.23 米,一台位于 9#楼 U 轴南侧,42-43 轴中间;另一台位于 U 轴南侧,35-36 轴之间。塔吊位置详见平面布置图。塔吊的技术参数如下所示:塔吊的技术

4、参数如下所示:1、SP6010-8 塔式起重机:起重力矩:1250 KN.M 总功率:39KW 最大额定起重量:6t 有效工作幅度:2.5m-60m 起升工作速度:82m/min 回转工作速度:0.8r/min 变幅工作速度:54/27/8.1 m/min 有效起升高度:52.35m(独立)180m(附着)2、SYT80 塔式起重机:起重力矩:800 KN.M 总功率:34.8KW 最大额定起重量:6t 有效工作幅度:2.5m-47m 起升工作速度:80m/min 回转工作速度:0.7r/min 有效起升高度:40.5m(独立)110m(附着)三、工程地质条件三、工程地质条件 根据*工程具体勘

5、察报告,开挖层内工程地质单元层由上到下为:第1层:粉土,褐黄色,稍密,稍湿,摇振反映迅速,无光泽反映,干强度低,韧性低。发育有秀黄色斑点,有砂感。表面有约 0.3 厚的耕植土覆盖。场地内层土分布均匀。层底埋深平均值 2.26m。本层地基承载力为 130Kpa,81.8980.12m。第2层:粉土,褐黄色,稍密,稍湿,摇振反映迅速,无光泽反映,干强度低,韧性低。发育有秀黄色斑点,场地内层土均匀分布。层底埋深平均值 1.68m,地基承载力为 120Kpa,层底高层为 80.48m78.32m.第2-1 层:粉土,褐黄色,稍密,稍湿,摇振反映迅速,无光泽反映,干强度低,韧性低。本层内呈透镜体分布。层

6、底埋深平均值 1.13m,地基承载力为100Kpa,层底高层为 79.78m77.57m.第3层:粉土,褐黄色,湿,稍密,摇振反映中档,无光泽反映,干强度低,韧性低。场地内层土均匀分布。层底埋深平均值 2.95m,地基承载力为 130Kpa,层底高层为 76.89m74.21m.第层:粉质粘土夹粉土,灰黑色,软-可塑。切面稍光滑,无摇振反映,干强度中档,中档韧性。局部有少量褐黄色,湿,稍密状粉土薄层。场地内层土均匀分布。层底埋深平均值 2.76m。地基承载力为 120Kpa,层底高层为 74.60m71.31m。在勘察期间,稳定地下水位埋深介于自然地面以下 6.6m,绝对高程 76.22m。而

7、塔吊基础位于第 3 层。施工期间不需要进行降水。根据勘察报告,11#、12#楼的 1#、2#塔吊基础以第3层土为持力层(1#2#塔吊基础底高程为 76.7m,3#、4#座塔吊基础低高程 77.2m)根据勘察报告,3#、4#塔吊基础均处在第3层粉土,承载力为 130Kpa,四、施工准备四、施工准备 1、根据现场总平面,综合考虑拟定塔吊平面位置,参见平面布置图。2、收集相关塔吊的各项技术要数据。3、对所有进场人员进行技术交底,使作业人员熟悉基础施工程序和要点。4、测量人员拟定塔吊基础位置。5、按照测量定位的结果开挖塔吊基础土方。五、塔吊基础设计五、塔吊基础设计 根据本塔吊位置和地下室基础相对位置情

8、况,本工程 9#、10#楼塔吊基础顶下沉至车库筏板底,下 450mm,塔吊基础底标高均为-8.23 米,11#,12#楼塔吊基础在楼外侧,塔吊基础底标高为-8.7 米,塔吊基础的设计根据厂家提供的数据进行计算,详见塔吊基础计算书。六、六、施工顺序施工顺序 1、测量定位 根据业主方提供的原始点 A1、A7 进行测量定位。A1 点坐标:x=46538.402 Y=83417.051 A7 点坐标:x=46830.546 Y=83319.035 计算出楼层轴线坐标点,根据塔吊的定位尺寸算出塔吊中心线的坐标,采用全站仪进行定位放线。1#塔为筏板基础,基础为 6.25m*6.25m*1.4m。中心距 2

9、8 轴 0.41 米,距 D 轴3.13 米。(详见塔吊位置附图)轴线坐标点:X=46620.221 Y=83304.701 X=46620.221 Y=83310.951 X=46613.971 Y=83304.701 X=46613.971 Y=83310.951 2#塔为筏板基础,基础为 6.25m*6.25m*1.4m。中心距 39 轴 5.7 米,距 A 轴2.95 米。(详见塔吊位置附图)轴线坐标点:X=46589.770 Y=83399.051 X=46589.770 Y=83405.301 X=46596.020 Y=83399.051 X=46596.020 Y=83405.

10、301 3#塔为筏板基础,基础为 6m*6m*1.35m。中心距 35 轴 4.28 米,距 R 轴 3.9米。(详见塔吊位置附图)轴线坐标点:X=46673.346 Y=83365.356 X=46673.346 Y=83371.356 X=46667.346 Y=83365.356 X=46667.346 Y=83371.356 4#塔为筏板基础,基础为 6m*6m*1.35m。中心距 42 轴 3.9,距 U 轴 3.9 米。(详见塔吊位置附图)轴线坐标点:X=46673.346 Y=83421.676 X=46673.346 Y=83427.676 X=46667.346 Y=8342

11、1.676 X=46667.346 Y=83427.676 2、垫层:100mm 厚,四周宽出塔吊基础 100mm,采用 C15 混凝土浇筑。3、砌筑 240mm 砖胎膜:采用 M5 水泥砂浆砌筑,灰砂砖 240*115*53,强度等级 MU10,内表面用1:2 水泥砂浆粉刷收光,砖模砌筑高度为塔吊基础厚+50mm。砌筑完毕后在砖模外侧用原土进行回填并压实,避免基础砼浇筑时产生涨模现象。4、放线定塔吊地脚螺栓及标准节位置。5、绑扎钢筋:SP6010-8 型塔吊基础钢筋为双层双向直径 25 的 HRB400 级钢筋绑扎,钢筋间距 150mm,双层钢筋间设立拉钩,拉钩钢筋为 HPB300 级直径

12、10 钢筋,间距 500mm,钢筋保护层厚度均为 50mm。SYT80 型塔吊基础钢筋为双层双向直径 25 的 HRB400 级钢筋绑扎,钢筋间距 200mm,双层钢筋间设立拉钩,拉钩钢筋为 HPB300 级直径 12 钢筋,间距 500mm,钢筋保护层厚度均为 50mm。6、浇筑混凝土 混凝土现场采用 C35 商品混凝土(在塔吊基础的四周留设施工缝),混凝土浇筑时每个塔吊按规定留置同条件试块和标养试块共两组,同条件试块强度达成75%后方可进行塔机的安装。7、混凝土养护:采用浇水覆盖棉毡养护,养护时间为 14d。8、防雷设计:防雷接地有指定专业安装公司负责,预埋的标准节与基础钢筋焊接联通,并采

13、用一条直径为 14mm 的热镀锌圆钢,从塔吊底部焊接引至距塔吊 3 米外,用 5050505 的角铁,长度 2-3 米面筋作为地级,地级安装好测试,接地电阻小于 4 欧,假如大于 4 欧加打地级,直至小于 4 欧,基础钢筋安装完毕后,同结构基础钢筋接通,并同时与建筑物防雷网接通,保证接地电阻4欧。9、3#、4#塔基的防水措施,为避免雨期水量过大,在车库的筏板垫层下与塔吊基础上砂石垫层空隙往塔身根部处渗水,在塔身的四周离塔身 0.6 米处砌240mm 宽 350mm 高的水泥砂浆砖墙,双面抹灰,并在迎水面做防水卷材与底板防水卷材闭合。七、安全措施七、安全措施 1、非施工人员严禁进入现场。进入现场

14、人员必须戴安全帽。2、在基坑四周设立防护栏杆,夜间设立警示灯。无特殊因素,任何围护不得随意拆除。3、施工中需要使用电源时应找专业电工接线,严禁私接电源。4、距基坑边沿 2m 内,严禁机械行驶和停放,也不得放其它重物,以防边坡超载失去稳定性。5、塔吊按规定做防雷接地后应做接地电阻测试。八、附图:塔吊平面布置示意图八、附图:塔吊平面布置示意图 塔吊平面布置示意图塔吊平面布置示意图 1号吊位置图 2号吊位置图 3号吊位置图 4号吊位置图 九、九、附件:塔吊基础计算书附件:塔吊基础计算书 本工程塔吊基础计算采用品茗安全计算软件(2023 版),以下为计算书。一、3#、4#吊基础基底地基承载力为 130

15、Kpa,地耐力0.1MPa,满足 SYT80使用说明书规定,故不再进行基地验算。SP6010-8型塔吊基础计算书型塔吊基础计算书 矩形板式基础计算书矩形板式基础计算书 计算依据:1、塔式起重机混凝土基础工程技术规程JGJ/T187-2023 2、混凝土结构设计规范GB50010-2023 3、建筑地基基础设计规范GB50007-2023 一、塔机属性一、塔机属性 塔机型号 SP6010-8 塔机独立状态的最大起吊高度H0(m)52.35 塔机独立状态的计算高度H(m)56.85 塔身桁架结构 型钢 塔身桁架结构宽度B(m)1.6 二、塔机荷载二、塔机荷载 塔机竖向荷载简图 1、塔机自身荷载标准

16、值、塔机自身荷载标准值 塔身自重G0(kN)304.78 起重臂自重G1(kN)82.27 起重臂重心至塔身中心距离RG1(m)25.6 小车和吊钩自重G2(kN)3.8 小车最小工作幅度RG2(m)0 最大起重荷载Qmax(kN)60 最大起重荷载至塔身中心相应的最大距离RQmax(m)11.5 最小起重荷载Qmin(kN)10 最大吊物幅度RQmin(m)57 最大起重力矩M2(kN m)Max60 11.5,10 57690 平衡臂自重G3(kN)19.8 平衡臂重心至塔身中心距离RG3(m)6.3 平衡块自重G4(kN)120 平衡块重心至塔身中心距离RG4(m)11.8 2、风荷载标

17、准值、风荷载标准值k(kN/m2)工程所在地 河南郑州市 基本风压0(kN/m2)工作状态 0.2 非工作状态 0.45 塔帽形状和变幅方式 锥形塔帽,小车变幅 地面粗糙度 B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)风振系数z 工作状态 1.587 非工作状态 1.645 风压等效高度变化系数z 1.407 风荷载体型系数s 工作状态 1.95 非工作状态 1.95 风向系数 1.2 塔身前后片桁架的平均充实率0 0.35 风荷载标准值k(kN/m2)工作状态 0.8 1.2 1.587 1.95 1.407 0.20.836 非工作状态 0.8 1.2 1.645 1.95

18、 1.407 0.451.95 3、塔机传递至基础荷载标准值、塔机传递至基础荷载标准值 工作状态 塔机自重标准值Fk1(kN)304.78+82.27+3.8+19.8+120530.65 起重荷载标准值Fqk(kN)60 竖向荷载标准值Fk(kN)530.65+60590.65 水平荷载标准值Fvk(kN)0.836 0.35 1.6 56.8526.615 倾覆力矩标准值Mk(kN m)82.27 25.6+3.8 11.5-19.8 6.3-120 11.8+0.9(690+0.5 26.615 56.85)1910.95 非工作状态 竖向荷载标准值Fk(kN)Fk1530.65 水平荷

19、载标准值Fvk(kN)1.95 0.35 1.6 56.8562.08 倾覆力矩标准值Mk(kN m)82.27 25.6+3.8 0-19.8 6.3-120 11.8+0.5 62.08 56.852329.996 4、塔机传递至基础荷载设计值、塔机传递至基础荷载设计值 工作状态 塔机自重设计值F1(kN)1.2Fk11.2 530.65636.78 起重荷载设计值FQ(kN)1.4FQk1.4 6084 竖向荷载设计值F(kN)636.78+84720.78 水平荷载设计值Fv(kN)1.4Fvk1.4 26.61537.261 倾覆力矩设计值M(kN m)1.2(82.27 25.6+

20、3.8 11.5-19.8 6.3-120 11.8)+1.4 0.9(690+0.5 26.615 56.85)2553.516 非工作状态 竖向荷载设计值F(kN)1.2Fk1.2 530.65636.78 水平荷载设计值Fv(kN)1.4Fvk1.4 62.0886.912 倾覆力矩设计值M(kN m)1.2(82.27 25.6+3.8 0-19.8 6.3-120 11.8)+1.4 0.5 62.08 56.853148.92 三、基础验算三、基础验算 基础布置图 基础布置基础布置 基础长l(m)6.25 基础宽b(m)6.25 基础高度h(m)1.4 基础参数基础参数 基础混凝土

21、强度等级 C35 基础混凝土自重c(kN/m3)25 基础上部覆土厚度h(m)0 基础上部覆土的重度(kN/m3)19 基础混凝土保护层厚度(mm)40 地基参数地基参数 修正后的地基承载力特性值fa(kPa)193.51 软弱下卧层软弱下卧层 基础底面至软弱下卧层顶面的距离z(m)5 地基压力扩散角()20 软弱下卧层顶地基承载力特性值fazk(kPa)130 软弱下卧层顶面处修正后的地基承载力特性值faz(kPa)329.5 地基变形地基变形 基础倾斜方向一端沉降量S1(mm)20 基础倾斜方向另一端沉降量S2(mm)20 基础倾斜方向的基底宽度b(mm)5000 基础及其上土的自重荷载标

22、准值:Gk=blhc=6.25 6.25 1.4 25=1367.188kN 基础及其上土的自重荷载设计值:G=1.2Gk=1.2 1367.188=1640.625kN 荷载效应标准组合时,平行基础边长方向受力:Mk=G1RG1+G2RG2-G3RG3-G4RG4+0.5FvkH/1.2 =82.27 25.6+3.8 0-19.8 6.3-120 11.8+0.5 62.08 56.85/1.2 =2035.892kN m Fvk=Fvk/1.2=62.08/1.2=51.733kN 荷载效应基本组合时,平行基础边长方向受力:M=1.2(G1RG1+G2RG2-G3RG3-G4RG4)+1

23、.4 0.5FvkH/1.2 =1.2(82.27 25.6-3.8 0+19.8 6.3-120 11.8)+1.4 0.5 62.08 56.85/1.2 =2737.174kN m Fv=Fv/1.2=86.912/1.2=72.427kN 基础长宽比:l/b=6.25/6.25=11.1,基础计算形式为方形基础。Wx=lb2/6=6.25 6.252/6=40.69m3 Wy=bl2/6=6.25 6.252/6=40.69m3 相应于荷载效应标准组合时,同时作用于基础X、Y方向的倾覆力矩:Mkx=Mkb/(b2+l2)0.5=2329.996 6.25/(6.252+6.252)0.

24、5=1647.556kN m Mky=Mkl/(b2+l2)0.5=2329.996 6.25/(6.252+6.252)0.5=1647.556kN m 1、偏心距验算、偏心距验算 (1)、偏心位置、偏心位置 相应于荷载效应标准组合时,基础边沿的最小压力值:Pkmin=(Fk+Gk)/A-Mkx/Wx-Mky/Wy =(530.65+1367.188)/39.062-1647.556/40.69-1647.556/40.69=-32.3960 偏心荷载合力作用点在核心区外。(2)、偏心距验算、偏心距验算 偏心距:e=(Mk+FVkh)/(Fk+Gk)=(2329.996+62.08 1.4)

25、/(530.65+1367.188)=1.274m 合力作用点至基础底面最大压力边沿的距离:a=(6.252+6.252)0.5/2-1.274=3.146m 偏心距在x方向投影长度:eb=eb/(b2+l2)0.5=1.274 6.25/(6.252+6.252)0.5=0.901m 偏心距在y方向投影长度:el=el/(b2+l2)0.5=1.274 6.25/(6.252+6.252)0.5=0.901m 偏心荷载合力作用点至eb一侧x方向基础边沿的距离:b=b/2-eb=6.25/2-0.901=2.224m 偏心荷载合力作用点至el一侧y方向基础边沿的距离:l=l/2-el=6.25

26、/2-0.901=2.224m bl=2.224 2.224=4.948m20.125bl=0.1256.256.25=4.883m2 满足规定!2、基础底面压力计算、基础底面压力计算 荷载效应标准组合时,基础底面边沿压力值 Pkmin=-32.396kPa Pkmax=(Fk+Gk)/3bl=(530.65+1367.188)/(3 2.224 2.224)=127.842kPa 3、基础轴心荷载作用应力、基础轴心荷载作用应力 Pk=(Fk+Gk)/(lb)=(530.65+1367.188)/(6.25 6.25)=48.585kN/m2 4、基础底面压力验算、基础底面压力验算 (1)、修

27、正后地基承载力特性值 fa=193.51kPa (2)、轴心作用时地基承载力验算 Pk=48.585kPafa=193.51kPa 满足规定!(3)、偏心作用时地基承载力验算 Pkmax=127.842kPa1.2fa=1.2 193.51=232.212kPa 满足规定!5、基础抗剪验算、基础抗剪验算 基础有效高度:h0=h-=1400-(40+25/2)=1348mm X轴方向净反力:Pxmin=(Fk/A-(Mk+Fvkh)/Wx)=1.35(530.650/39.063-(2035.892+51.733 1.400)/40.690)=-51.610kN/m2 Pxmax=(Fk/A+(

28、Mk+Fvkh)/Wx)=1.35(530.650/39.063+(2035.892+51.733 1.400)/40.690)=88.288kN/m2 假设Pxmin=0,偏心安全,得 P1x=(b+B)/2)Pxmax/b=(6.250+1.600)/2)88.288/6.250=55.445kN/m2 Y轴方向净反力:Pymin=(Fk/A-(Mk+Fvkh)/Wy)=1.35(530.650/39.063-(2035.892+51.733 1.400)/40.690)=-51.610kN/m2 Pymax=(Fk/A+(Mk+Fvkh)/Wy)=1.35(530.650/39.063+

29、(2035.892+51.733 1.400)/40.690)=88.288kN/m2 假设Pymin=0,偏心安全,得 P1y=(l+B)/2)Pymax/l=(6.250+1.600)/2)88.288/6.250=55.445kN/m2 基底平均压力设计值:px=(Pxmax+P1x)/2=(88.288+55.445)/2=71.867kN/m2 py=(Pymax+P1y)/2=(88.288+55.445)/2=71.867kPa 基础所受剪力:Vx=|px|(b-B)l/2=71.867(6.25-1.6)6.25/2=1044.312kN Vy=|py|(l-B)b/2=71.

30、867(6.25-1.6)6.25/2=1044.312kN X轴方向抗剪:h0/l=1348/6250=0.2164 0.25cfclh0=0.25116.762501348=35174.375kNVx=1044.312kN 满足规定!Y轴方向抗剪:h0/b=1348/6250=0.2164 0.25cfcbh0=0.25116.762501348=35174.375kNVy=1044.312kN 满足规定!6、软弱下卧层验算、软弱下卧层验算 基础底面处土的自重压力值:pc=dm=1.5 19=28.5kPa 下卧层顶面处附加压力值:pz=lb(Pk-pc)/(b+2ztan)(l+2zta

31、n)=(6.25 6.25(48.585-28.5)/(6.25+2 5 tan20)(6.25+2 5 tan20)=8.022kPa 软弱下卧层顶面处土的自重压力值:pcz=z=519=95kPa 软弱下卧层顶面处修正后地基承载力特性值 faz=fazk+b(b-3)+dm(d+z-0.5)=130.00+0.30 19.00(6.00-3)+1.60 19.00(5.00+1.50-0.5)=329.50kPa 作用在软弱下卧层顶面处总压力:pz+pcz=8.022+95=103.022kPafaz=329.5kPa 满足规定!7、地基变形验算、地基变形验算 倾斜率:tan=|S1-S2

32、|/b=|20-20|/5000=00.001 满足规定!四、基础配筋验算四、基础配筋验算 基础底部长向配筋 HRB400 25150 基础底部短向配筋 HRB400 25150 基础顶部长向配筋 HRB400 25150 基础顶部短向配筋 HRB400 25150 1、基础弯距计算、基础弯距计算 基础X向弯矩:M=(b-B)2pxl/8=(6.25-1.6)2 71.867 6.25/8=1214.012kN m 基础Y向弯矩:M=(l-B)2pyb/8=(6.25-1.6)2 71.867 6.25/8=1214.012kN m 2、基础配筋计算、基础配筋计算 (1)、底面长向配筋面积 S

33、1=|M|/(1fcbh02)=1214.012 106/(1 16.7 6250 13482)=0.006 1=1-(1-2S1)0.5=1-(1-2 0.006)0.5=0.006 S1=1-1/2=1-0.006/2=0.997 AS1=|M|/(S1h0fy1)=1214.012 106/(0.997 1348 360)=2510mm2 基础底需要配筋:A1=max(2510,bh0)=max(2510,0.0015 6250 1348)=12638mm2 基础底长向实际配筋:As1=20933mm2A1=12638mm2 满足规定!(2)、底面短向配筋面积 S2=|M|/(1fclh

34、02)=1214.012 106/(1 16.7 6250 13482)=0.006 2=1-(1-2S2)0.5=1-(1-2 0.006)0.5=0.006 S2=1-2/2=1-0.006/2=0.997 AS2=|M|/(S2h0fy2)=1214.012 106/(0.997 1348 360)=2510mm2 基础底需要配筋:A2=max(2510,lh0)=max(2510,0.0015 6250 1348)=12638mm2 基础底短向实际配筋:AS2=20933mm2A2=12638mm2 满足规定!(3)、顶面长向配筋面积 基础顶长向实际配筋:AS3=20933mm20.5

35、AS1=0.5 20933=10467mm2 满足规定!(4)、顶面短向配筋面积 基础顶短向实际配筋:AS4=20933mm20.5AS2=0.5 20933=10467mm2 满足规定!(5)、基础竖向连接筋配筋面积 基础竖向连接筋为双向10500。五、配筋示意图五、配筋示意图 基础配筋图 塔吊安装前方案学习 安全技术交底人员签字 建筑起重机械安装、拆卸前作业单位应当向工程所属安监站办理安装(拆卸)告知手续。说明:1.塔吊的反复接地和避雷接地可以采用同一接地装置,接地电阻不大于 4。2.塔吊荷载实验涉及静载、动载、超载实验。3.塔吊塔顶高度超过 30m,塔吊的塔顶、平衡臂、起重臂应设立障碍灯

36、;塔吊起重臂根部铰点高度超过 50m,应安装风速仪。4.起重机供电电源应设总电源开关,该开关应设立在靠近起重机且地面人员易于操作的地方,开关出线端不得连接与起重机无关的电气设备。验收后 30 天之内,使用单位应办理起重机械使用登记证;登记标志置于或者附着于该设备的显著位置。说明:1.施工现场有多台塔式起重机作业时,应当组织制定并实行防止塔式起重机互相碰撞的安全措施。2.多塔作业时满足:1)两台塔吊之间的最小架设距离应保证处在低位的塔吊的臂架端部与另一台塔吊的塔身之间至少有 2m的距离。2)处在高位塔吊的最低位置的部件与低位塔吊中处在最高位置部件之间的垂直距离不小于 2m。建筑起重机械使用过程中

37、,应当由具有资质的单位进行经常性和定期的检查、维护和保养。说明:1.塔吊加节顶升和附着必须编制专项方案,经单位技术负责人和项目总监批准后并告知相关主管部门,方可实行。2.塔吊顶升过程中必须派专人负责操纵油泵;顶升千斤顶的上下搁置横梁必须专人负责操作看管。3.塔吊附着过程中严禁擅自使用非原制造厂制造的附着装置;附着杆件与建筑物连接处必须保证强度满足规定。说明:使用单位应当对在用的建筑起重机械及其安全保护装置、吊具、索具等进行经常性和定期的检查、维护和保养,并做好记录。说明:1.塔吊使用过程中搭设的上人通道严禁与脚手架相连。2.塔吊当梯子高度超过 10m 时,应设立休息小平台,第一个小平台应不超过 12.5m 高度处,以后每10m 内设立一个。
