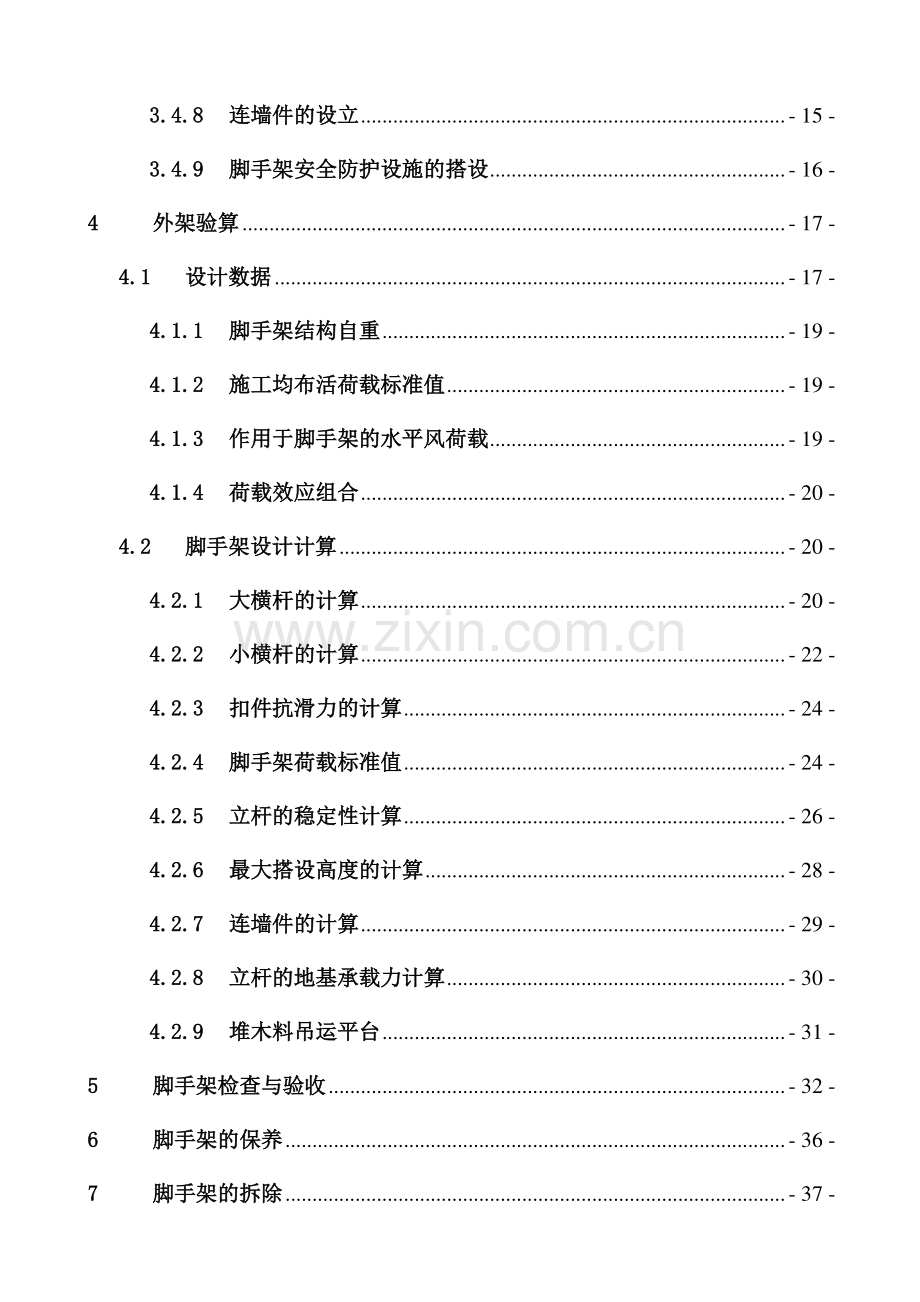

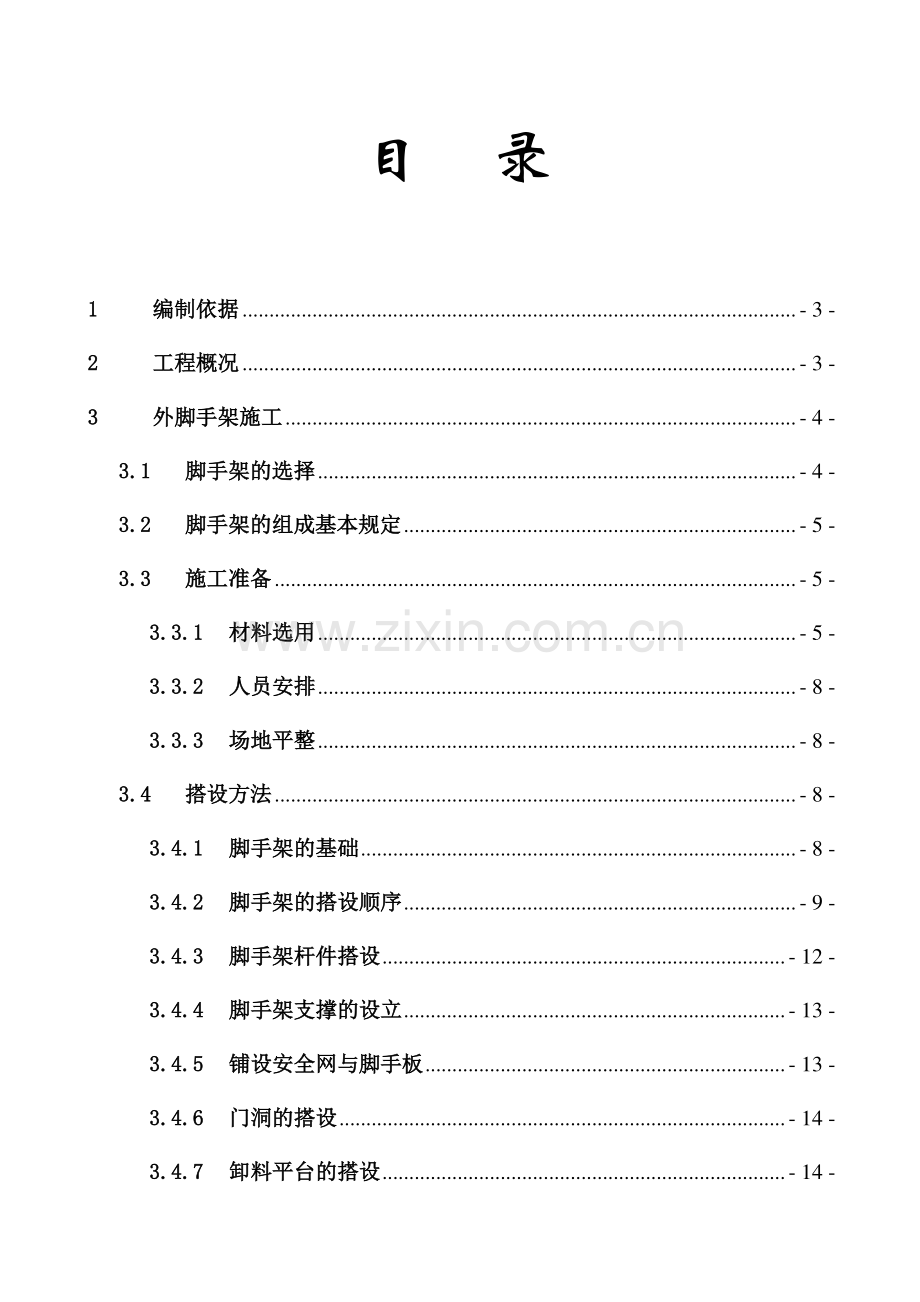

目 录 1 1 编制依据编制依据.-3-2 2 工程概况工程概况.-3-3 3 外脚手架施工外脚手架施工.-4-3.13.1 脚手架的选择脚手架的选择.-4-3.23.2 脚手架的组成基本规定脚手架的组成基本规定.-5-3.33.3 施工准备施工准备.-5-3.3.13.3.1 材料选用材料选用.-5-3.3.23.3.2 人员安排人员安排.-8-3.3.33.3.3 场地平整场地平整.-8-3.43.4 搭设方法搭设方法.-8-3.4.13.4.1 脚手架的基础脚手架的基础.-8-3.4.23.4.2 脚手架的搭设顺序脚手架的搭设顺序.-9-3.4.33.4.3 脚手架杆件搭设脚手架杆件搭设.-12-3.4.43.4.4 脚手架支撑的设立脚手架支撑的设立.-13-3.4.53.4.5 铺设安全网与脚手板铺设安全网与脚手板.-13-3.4.63.4.6 门洞的搭设门洞的搭设.-14-3.4.73.4.7 卸料平台的搭设卸料平台的搭设.-14-3.4.83.4.8 连墙件的设立连墙件的设立.-15-3.4.93.4.9 脚手架安全防护设施的搭设脚手架安全防护设施的搭设.-16-4 4 外架验算外架验算.-17-4.14.1 设计数据设计数据.-17-4.1.14.1.1 脚手架结构自重脚手架结构自重.-19-4.1.24.1.2 施工均布活荷载标准值施工均布活荷载标准值.-19-4.1.34.1.3 作用于脚手架的水平风荷载作用于脚手架的水平风荷载.-19-4.1.44.1.4 荷载效应组合荷载效应组合.-20-4.24.2 脚手架设计计算脚手架设计计算.-20-4.2.14.2.1 大横杆的计算大横杆的计算.-20-4.2.24.2.2 小横杆的计算小横杆的计算.-22-4.2.34.2.3 扣件抗滑力的计算扣件抗滑力的计算.-24-4.2.44.2.4 脚手架荷载标准值脚手架荷载标准值.-24-4.2.54.2.5 立杆的稳定性计算立杆的稳定性计算.-26-4.2.64.2.6 最大搭设高度的计算最大搭设高度的计算.-28-4.2.74.2.7 连墙件的计算连墙件的计算.-29-4.2.84.2.8 立杆的地基承载力计算立杆的地基承载力计算.-30-4.2.94.2.9 堆木料吊运平台堆木料吊运平台.-31-5 5 脚手架检查与验收脚手架检查与验收.-32-6 6 脚手架的保养脚手架的保养.-36-7 7 脚手架的拆除脚手架的拆除.-37-7.17.1 拆除前的准备工作拆除前的准备工作.-37-7.27.2 脚手架拆除的一般顺序脚手架拆除的一般顺序.-38-7.37.3 架料退场架料退场.-38-8 8 安全规定安全规定.-38-8.18.1 技术保障措施技术保障措施.-38-8.28.2 质量保障措施质量保障措施.-39-8.38.3 安全保障措施安全保障措施.-40-9 9 附图附图.-41-1 1 编制依据编制依据 类 别 名称 编号或文献 施工图纸 福州总医院五批后老干部建房 2023-建-16 行业标准 建筑施工安全检查标准 JGJ 5999 施工手册 建筑施工手册（第四版）ISBN 7-112-03020-X 设计手册 机械设计手册（第三版）ISBN 7-5025-1048-6/TH 落地脚手架行业标准 建筑施工扣式钢管脚手架安全技术规范 JGJ 130-2023 悬挑式脚手架行业标准 建筑施工悬挑式脚手架安全技术若干规定（试行）闽建科202319号 材料手册 新编实用材料手册 ISBN 7-5331-0073-5/TB.1 安全手册 建筑施工安全技术手册 ISBN 7-112-01478-6 2 2 工程概况工程概况 本工程位于福州市西二环北路 156 号，由福州国伟建设设计有限公司设计，为地下室一层，地上二十层住宅楼。其中 1 至 2 层（含夹层一层）为裙楼。具体见下表：建筑等级 级 占地面积 1533.73m2 层数 地下 1 层 层高(m)地下室 4.20 地上 20 层 1 层 3.22 夹层 1 层 夹层 3.60 2-屋面 3.00 建筑面积(m2)24673.64 地下 2278.37 建筑结构高度(m)63.570 一层-0.250 夹层 2.970 地上 22395.27 二层 6.570 三至屋面 63.570 3 3 外脚手架施工外脚手架施工 3.13.1 脚手架的选择脚手架的选择 本工程是立面比较规则的 20 层高层建筑物；建筑物东临西二环仅 10余米，西、东北面临近建筑物或 U 型天桥，周边场地狭小场；建筑物高度69.6m，若所有采用落地式脚手架，则需全高采用双立杆落地脚手架，费用很高。针对该情况，南、北两面 1 至 13 层采用落地脚手架，14 层至屋面采用工字钢悬挑脚手架；东、西两面 2 至屋面层采用工字钢悬挑脚手架。工字钢悬挑脚手架每 6 层一道悬挑作业循环，排底层分别位于第 2 层、第 8层、第 14 层（南、北两面从该层起），共计需 3 次排底作业。3.23.2 脚手架脚手架的的组成基本规定组成基本规定 3.2.1 脚手架由立杆、大横杆、小横杆、剪刀撑、扫地杆、垫木组成，形成一闭合之空间框架；3.2.2 扣件螺栓拧紧力矩应在 40 N.m65 N.m 之间，以保证“空间框架结构”的节点具有足够的刚性与传递荷载的能力；3.2.3 脚手架与建筑物之间必须设立足够数量、分布均匀的拉结，以便在脚手架的侧向提供约束，防止脚手架横向失稳或倾覆，并可靠传递风载荷；3.2.4 脚手架地基与基础必须坚实，具有足够的承载能力，防止架体沉降；3.2.5 设立剪刀撑与横向支撑保证架体的纵向与横向刚度。3.33.3 施工准备施工准备 3.3.13.3.1 材料选用材料选用 3.3.1.13.3.1.1 钢管钢管 1 采用483.5 钢管，每根钢管的质量不得超过 25kg，最大长度横向水平杆不得超过 2.2m，其它杆不得超过 6.5m；2 钢管采用现行国家标准直缝电焊钢管（GB/T 13793）或低压流体输送用焊接钢管（GB/T 3092）中规定的 3 号普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T 700）中 Q235A 级钢的规定。钢管上严禁打孔；钢管的几何尺寸 钢管类别 外 径 壁 厚 截面积 最大长度 低压流体输送用焊接钢管（YB234-63）48 mm 3.5 mm 4.89310mm2 6000mm 3 钢管的质量检查规定 项 目 检 查 项 目 规定 新管 1 产品质量合格证 必须具有 2 钢材质量检查报告 3 表面质量 表面应平直光滑，不应有裂纹、分层、压痕、划道与硬弯 4 外径与壁厚 允许偏差 0.50 mm 5 端面 应平整，两端端面切斜偏差 1.70mm 6 防锈解决 必须进行防锈解决：镀锌或涂防锈漆 旧管 1 钢管锈蚀限度应每年 检查一次 钢管锈蚀深度 0.50 mm 2 其他项目见新管 3、4、5 同新管项次 3、4、5 3.3.1.23.3.1.2 扣件扣件 1 1扣件是钢管与钢管的连接，本工程脚手架使用的扣件分为三种：1)两钢管 90交叉连接采用直角扣件；2)两钢管呈任意角度交叉连接采用旋转扣件；3)钢管与钢管接长采用对接扣件。2 2扣件的技术规定：1）扣件应采用机械性能不低于 KTH330-08 的可锻铸铁制作，必须具有产品质量合格证、生产许可证和专业检测单位测试报告；2）扣件不得有裂纹、气孔；不宜有缩松、砂眼或其他影响使用的铸造缺陷，在螺栓拧紧扭力矩达 65Nm 时，不得发生破坏；并应将影响外观质量的粘砂、浇帽口残余、披缝、毛刺、氧化皮等清除干净，出现滑丝的螺栓必须更换；3）扣件与钢管结合面必须严格整形，应保证与钢管扣紧时接触良好；4）扣件活动应能灵活转动，旋转扣件的两旋转面间隙1mm；5)扣件夹紧钢管时，开口处的最小距离5mm；6)扣件表面应进行防锈解决。3 3扣件质量检查规定：质量检查规定一览表 项次 项目 规定 新扣件 1 产品质量合格证、生产许可证，专业必须具有 2 表面质量 应符合技术规定 26 条的规定 3 螺栓 不得滑丝 旧4 同新扣件 2、3 项次 扣件螺栓的拧紧扭力矩达成 65N.m 时，可锻铸铁扣件不得破坏 3.3.1.33.3.1.3 工字钢工字钢悬挑梁悬挑梁 1工字钢悬挑梁采用 16工字钢，其材质应符合现行标准低合金结构钢技术条件（GB1591）；2焊接构件的焊缝应符合相关焊接规范规定。3 拉接件及其预埋件拉接件及其预埋件 （1）拉接件及其预埋件均使用 16圆钢制作，采用直角扣件连接；（2）预埋件总长 1165MM，其形状、预埋详见附图。3.3.1.43.3.1.4 脚手板脚手板 1 1脚手架作业层上铺放的竹笆片脚手板；2 2竹脚手板采用毛竹制作。3.3.1.53.3.1.5 密目安全网密目安全网：应使用省安全站指定合格的厂家生产安全网，用于外脚手架的外侧，将脚手架封闭，形成一个安全空间，以阻挡人员或物体的坠落。3.3.1.63.3.1.6 连墙杆：连墙杆：采用483.5 钢管。3.3.23.3.2 人员安排人员安排 （1）架子班组必须选用经公司考核合格的劳务班组，架子工 15 人，操作人员必须持证上岗。（2）脚手架搭设人员必须是通过按现行国家标准特种作业人员安全技术考核管理规则（GB 5036）考核的专业架子工。上岗人员应定期体检，合格者方可持证上岗。3.3.33.3.3 场地平整场地平整 清除搭设场地杂物，平整搭设场地，并使排水顺畅。地基采用碎石回填。3.43.4 搭设方法搭设方法 3.4.13.4.1 脚手架的基础脚手架的基础 1 1南面的脚手架基础是设立在混凝土地面上，不须设立夯实地面与挖排水沟，可直接在力杆基础上设立方木或铁片；2 2北面、西南角的脚手架基础是设立在自然地面上应一方面夯实地面，在脚手架立杆基础位置挖排水沟；在已夯实的地面根据脚手架的平面布置设立方木与底座，脚手架立杆就作用在底座上。3.3.3.4.23.4.2 脚手架的搭设顺序脚手架的搭设顺序 立杆设立横向水平杆纵向水平杆绑剪刀撑（铺脚手板）挡脚杆及栏杆挂安全网 3.4.2.13.4.2.1 立杆横距 1.0m，纵距 1.8m，步距 1.8m，使用荷载不得大于 5.4kN/m2。3.4.2.23.4.2.2 每根立杆底部应设立底座或垫板。底座、垫板均应准确地放在定位线上；垫板宜采用长度不少于 2 跨、厚度不小于 50mm 的木垫板，也可采用槽钢。3.4.2.33.4.2.3 立杆接长除顶层顶步可采用搭接外，其余每层每步接头必须采用对接扣件连接。对接、搭接应符合下列规定：1 1立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设立在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距1/3;2 2搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边沿至杆端距离不应小于100mm。3.4.2.43.4.2.4 立杆顶端宜高出女儿墙上皮 1m，高出檐口上皮 1.5m。3.4.2.53.4.2.5 双管立杆中副立杆的高度不应低于 3 步，钢管长度不应小于 6m。3.4.2.63.4.2.6 开始搭设立杆时，应每隔 6 跨设立一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；3.4.2.73.4.2.7 当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设立连墙件；本工程采用钢管作为连墙件，水平方向每 3 跨，垂直方向每 2 步设一连墙件。3.4.2.83.4.2.8 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。每一次搭设完后，应按 JGJ 130-2023 表 8.2.4 的规定校正步距、纵距、横距及立杆的垂直度。3.4.2.93.4.2.9 脚手架必须设立纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于 500mm。3.4.2.103.4.2.10 纵向水平杆宜设立在立杆内侧，其长度不宜小于 3 跨；纵向水平杆应采用对接扣件连接，两根相邻纵向水平杆的接头不宜设立在同步或同跨内；不同步或同跨两个相邻接头在水平方向错开的距离不应小于500mm；各个接头中心至最近主节点的距离不宜大于纵距地 1/3。、在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。3.4.2.113.4.2.11 主节点处必须设立一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于 150mm。在双排脚手架中，靠墙一端的外伸长度 a 不应大于 0.4l，且不应大于 500mm。3.4.2.123.4.2.12 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于 100mm。3.4.2.133.4.2.13 剪刀撑应沿脚手架外侧立面整个长度和整个高度上连续设立，剪刀撑斜杆的接长采用搭接，搭接长度不应小于 1m，应采用 2 个旋转扣件固定，端部扣件盖板的边沿至杆端距离不应小于 100mm。3.4.2.143.4.2.14 横向斜撑应在同一节间，由底至顶层呈之字型连续布置。并应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承载垫块或垫板上。3.4.2.153.4.2.15 扣件安装应符合下列规定：1 1 扣件规格必须与钢管外径相同；2 2螺栓拧紧力矩不应小于40Nm，且不应大于65Nm；3 3 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的互相距离不应大于150mm；4 4 对接扣件的开口应朝上或超内；5 5 各杆件端头伸出扣件盖板边沿的长度不应小于100mm。3.4.2.163.4.2.16 作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：1 1 栏杆和挡脚板均应搭设在外立杆的内侧；2 2 上栏杆上皮高度应为1.2m；3 3 挡脚板高度不应小于180mm；4 4 中栏杆应居中设立。3.4.2.173.4.2.17 脚手板的铺设应符合下列规定：1 1 脚手板应铺满、铺稳，离开墙面120150mm；2 2 脚手板应设立在三根横向水平杆上。当脚手板的长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取130150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；3 3 在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；4 4 自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。3.4.2.183.4.2.18 扫地杆的搭设 1 1扫地杆设立在底座或垫木、垫块上部 200mm 处。2 2遇脚手架基础有高低差，则扫地杆必须越过台阶处两个长度，然后在低的台阶处重新设立扫地杆。3.4.33.4.3 脚手架杆件搭设脚手架杆件搭设 3.4.3.13.4.3.1 脚手架技术参数脚手架技术参数 脚手架宽 900 mm，内立柱离建筑物距离 300 mm，搭设立杆间距 1800 mm，步距 1800 mm。1立杆的对接扣件应交错布置，两个相邻立柱节点不应设立在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于 500mm，各接头中心距主节点的距离不应大于步距的 1/3。2立杆的对接扣件应交错布置，两个相邻立柱节点不应设立在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于 500 mm，各接头中心距主节点的距离不应大于步距的 1/3。3.4.43.4.4 脚手架支撑的脚手架支撑的设立设立 3.4.4.13.4.4.1 脚手架设立剪刀撑与横向支撑。3.4.4.23.4.4.2 脚手架剪刀撑应按规范设立连续剪刀撑，每道剪刀撑跨越立柱的根数为 5 根之间。每道剪刀撑宽度 5 跨，斜杆与桁架大横杆水平面的倾角宜在 50 之间。架中每隔 6 跨设立一横向支撑，支撑斜杆在 12 步内由底至上成之字型连续布置。3.4.4.33.4.4.3 剪刀撑钢管的搭接长度 90 厘米，且每一个搭接处使用的旋转扣件两个。3.4.53.4.5 铺设安全网与脚手板铺设安全网与脚手板 3.4.5.13.4.5.1 脚手架外围必须用密目安全网全屏蔽，安全网之间的接缝必须用尼龙绳捆扎牢固，不得有间隙。3.4.5.23.4.5.2 脚手架外侧设立挡脚笆，挡脚笆设立在脚手架钢管内侧，安全网外侧，竹榀与钢管必须用 16#铁丝捆扎。3.4.5.33.4.5.3 架间脚手板采用竹榀铺设，竹榀与钢管必须用 16#铁丝捆扎，不得有探头板出现。3.4.63.4.6 门洞的搭设门洞的搭设 3.4.6.13.4.6.1 因工程需要须搭设门洞，须按如下搭设：1假如是断一根立杆，可将里外排脚手架中门洞两侧的立杆及上部大横杆改成双管加强，同时在门洞两侧增长斜杆，以利于脚手架上部荷载向两侧传递；2断两根立杆，可在门洞两侧立杆纵距及门洞上部步距内增长斜腹杆，使之成为两侧格构柱及上部水平桁架，以对门洞加强，并在门洞两册增长八字撑。3.4.73.4.7 卸料平台的搭设卸料平台的搭设 3.4.7.13.4.7.1 卸料平台的布置 卸料平台应均匀布置，每一个卸料平台的辐射面积为 200 m2。每一个面上卸料平台的个数不得超过两个。3.4.7.23.4.7.2 卸料平台的卸荷 2624出入口处脚手架示意图卸料平台卸荷结构必须设立在建筑物上，不得作用于外架上。采用楼层预埋短钢管,通过两根钢丝绳吊拉卸料平台两侧的方式，同时卸料平台的自身有四根钢管支撑在架体上。钢丝绳起着卸荷负载的保障作用。3.4.7.33.4.7.3 卸料平台的结构 卸料平台的宽度为 1.8m，长度为 2.0m，并悬挑 1m 作为防坠物屏蔽。3.4.7.43.4.7.4 卸料平台的防护 卸料平台应设立两道扶手，高度分别为 1.2m 和 0.6m，外侧用密目安全网全屏蔽，兜底采用双层安全网一道平网、一道密网。3.4.83.4.8 连墙件的设立连墙件的设立 3.4.8.13.4.8.1 连墙件设立形式均采用硬拉结，即预埋钢管与架体通过扣件刚性拉结。悬挑脚手架所有采用钢管拉结。3.4.8.23.4.8.2 连墙件均匀布置，落地部分的脚手架每个拉结间距不得超过三步三跨且每个拉结屏蔽的脚手架投影面积不得大于 40m2；悬挑部分的脚手架每个拉结间距不得超过两步三跨且每个拉结屏蔽的脚手架投影面积不得大于 27m2；在规定距离如不存在预埋钢管，则采用钢管夹持墙体作为拉结固定点的办法，使钢管拉结的控制范围在规范规定的范围内。3.4.8.33.4.8.3 连墙件中的连墙杆宜水平布置且与墙体垂直，连墙杆与架体连接可稍下斜，绝对不允许上翘。连墙件设立见下图:连墙件的构造 3.4.93.4.9 脚手架安全防护设脚手架安全防护设施的搭设施的搭设 3.4.9.13.4.9.1 栏杆栏杆 脚手架外侧每步需设立一道栏杆，栏杆的高度为1.2m。3.4.9.23.4.9.2 脚手板与挡脚板脚手板与挡脚板 脚手板与挡脚板均采用竹芭片，脚手板四个角均需用铁丝与架体扎牢，在主体施工过程共铺设三道脚手板，装饰作业时根据施工需要铺设脚手板，但需保证同时施工的作业层数处不得超过规范与本方案。挡脚芭设立在脚手架外立杆的外侧，四个角均需用铁丝与架体扎牢，挡脚芭每三步设立一道。3.4.9.33.4.9.3 安全网安全网 安全网采用合格密目安全网，设立在脚手架外立杆的内侧，且须与脚手架纵向水平管扎牢。3.4.9.43.4.9.4 脚手架内侧临边的防护脚手架内侧临边的防护 脚手架离墙间距为 250mm，由于建筑物结构与脚手架自身结构的特殊需要，必须采用其它措施使脚手架的离墙间距控制在 300mm 以内。233232111构造许容容许不(a)(b)(c)搁栅管上铺设竹脚手板，间距为 300mm 一道。4 4 外架验算外架验算 4.14.1 设计数据设计数据 本方案脚手架受力计算所采用的有关数据及计算公式参见建筑施工计算手册中的有关内容，并按规范 5.3.8条规定进行设计。计算的脚手架为双排脚手架，搭设高度为63.57米，15米以下采用双管立杆，15米以上采用单管立杆。搭设尺寸为：步高 h=1.8m，；立杆纵距 L=1.6m，立杆横距 b=1.05m。48x3.5 钢管的计算参数为：A=489.3mm2、i=15.78mm、f=205N/mm2。连墙件采用2步2跨，竖向间距3.40米，水平间距3.20米。外架外排立杆内侧挂密目安全网，施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设4层。其计算简图如下：拟建物 脚手板垫木大横杆栏杆立杆 1050剖面15001500 4.1.14.1.1 脚手架结构自重脚手架结构自重 根据计算和查表：采用48mm，壁厚 3.5mm 的钢管。搭设步距 1.8m，跨距 1.5m 立杆和扣件结构自重标准值 gk=0.2246KN/m；竹串片脚手板自重标准值 0.35 KN/m2。栏杆、竹串片脚手板挡板自重标准值 0.14 KN/m，钢管尺寸：483.5，自重 0.0384KN/m.4.1.24.1.2 施工均布活荷载标准值施工均布活荷载标准值 按 3KN/m2进行考虑。4.1.34.1.3 作用于脚手架的水平风荷载作用于脚手架的水平风荷载 k=0.7zso 注：根据 GBJ9 取z=1.77 根据规范取s=1.0=，其中=1.2An/Aw=0.083 o 基本风压按 GBJ9 取 0.55KN/m3 k=0.71.771.00.55=0.68 4.1.44.1.4 荷载效应组合荷载效应组合 （1）纵向、横向水平杆强度与变形计算：永久荷载+施工均布活荷载 （2）脚手架立杆稳定性计算 1）永久荷载+施工均布活荷载 2）永久荷载+0.85（施工均布活荷载+风荷载）（3）连墙件承载力：风荷载+5.0KN 4.24.2 脚手架设计计算脚手架设计计算 4.2.14.2.1 大横杆的计算大横杆的计算 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。4.2.1.14.2.1.1 均布荷载值计算均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.050/3=0.052kN/m 活荷载标准值 Q=3.0001.050/3=1.050kN/m 静荷载的计算值 q1=1.20.038+1.20.052=0.109kN/m 活荷载的计算值 q2=1.41.050=1.470kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)4.2.1.24.2.1.2 抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下:跨中最大弯矩为 M1=(0.080.109+0.101.470)1.6002=0.399kN.m 支座最大弯矩计算公式如下:支座最大弯矩为 M2=-(0.100.109+0.1171.470)1.6002=-0.468kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.468106/5080.0=92.169N/mm2 大横杆的计算强度小于205.0N/mm2,满足规定!4.2.1.34.2.1.3 挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m 活荷载标准值q2=1.050kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6770.091+0.9901.050)1600.04/(1002.06105121900.0)=2.874mm 大横杆的最大挠度小于1600.0/150与10mm,满足规定!4.2.24.2.2 小横杆的计算小横杆的计算 小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。4.2.2.14.2.2.1 荷载值计算荷载值计算 大横杆的自重标准值 P1=0.0381.600=0.061kN 脚手板的荷载标准值 P2=0.1501.0501.600/3=0.084kN 活荷载标准值 Q=3.0001.0501.600/3=1.680kN 荷载的计算值 P=1.20.061+1.20.084+1.41.680=2.527kN 小横杆计算简图 4.2.2.24.2.2.2 抗弯强度计算抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分派的弯矩和均布荷载最大弯矩计算公式如下:集中荷载最大弯矩计算公式如下:M=(1.20.038)1.0502/8+2.5271.050/3=0.891kN.m=0.891106/5080.0=175.322N/mm2 小横杆的计算强度小于205.0N/mm2,满足规定!4.2.2.34.2.2.3 挠度计算挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分派的挠度和均布荷载最大挠度计算公式如下:集中荷载最大挠度计算公式如下:小横杆自重均布荷载引起的最大挠度 V1=5.00.0381050.004/(3842.060105121900.000)=0.02mm 集中荷载标准值P=0.061+0.084+1.680=1.825kN 集中荷载标准值最不利分派引起的最大挠度 V2=1825.4401050.0(31050.02-41050.02/9)/(722.06105121900.0)=2.987mm 最大挠度和 V=V1+V2=3.011mm 小横杆的最大挠度小于1050.0/150与10mm,满足规定!4.2.34.2.3 扣件抗滑力的计算扣件抗滑力的计算 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN；R 纵向或横向水平杆传给立杆的竖向作用力设计值；4.2.3.14.2.3.1 荷载值计算荷载值计算 横杆的自重标准值 P1=0.0381.050=0.040kN 脚手板的荷载标准值 P2=0.1501.0501.600/2=0.126kN 活荷载标准值 Q=3.0001.0501.600/2=2.520kN 荷载的计算值 R=1.20.040+1.20.126+1.42.520=3.728kN 单扣件抗滑承载力的设计计算满足规定!当直角扣件的拧紧力矩达40-65N.m时,实验表白:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。4.2.44.2.4 脚手架荷载标准值脚手架荷载标准值 作用于脚手架的荷载涉及静荷载、活荷载和风荷载。静荷载标准值涉及以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1248 NG1=0.12560.000=7.488kN(2)脚手板的自重标准值(kN/m2)；本例采用竹笆片脚手板，标准值为0.15 NG2=0.15041.600(1.050+0.300)/2=0.648kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹笆片脚手板挡板，标准值为0.15 NG3=0.1501.6004/2=0.480kN(4)吊挂的安全设施荷载，涉及安全网(kN/m2)；0.005 NG4=0.0051.60060.000=0.480kN 经计算得到，静荷载标准值 NG=NG1+NG2+NG3+NG4=9.096kN。活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ=3.00021.6001.050/2=5.040kN 风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2023)的规定采用：W0=0.600 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2023)的规定采用：Uz=1.250 Us 风荷载体型系数：Us=0.089 经计算得到，风荷载标准值Wk=0.70.6001.2500.089=0.047kN/m2。考虑风荷载时,立杆的轴向压力设计值计算公式 N=1.2NG+0.851.4NQ 不考虑风荷载时,立杆的轴向压力设计值计算公式 N=1.2NG+1.4NQ 风荷载设计值产生的立杆段弯矩 MW计算公式 MW=0.851.4Wklah2/10 其中 Wk 风荷载基本风压标准值(kN/m2)；la 立杆的纵距(m)；h 立杆的步距(m)。4.2.54.2.5 立杆的稳定性计算立杆的稳定性计算 卸荷吊点按照构造考虑，不进行计算。4.2.5.14.2.5.1 不考虑风荷载时不考虑风荷载时,立杆的稳定性计算立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=17.97kN；轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.21；i 计算立杆的截面回转半径，i=1.58cm；l0 计算长度(m),由公式 l0=kuh 拟定，l0=2.95m；k 计算长度附加系数，取1.155；u 计算长度系数，由脚手架的高度拟定，u=1.50；A 立杆净截面面积，A=4.89cm2；W 立杆净截面模量(抵抗矩),W=5.08cm3；钢管立杆受压强度计算值(N/mm2)；经计算得到 =177.26 f 钢管立杆抗压强度设计值，f=205.00N/mm2；不考虑风荷载时，立杆的稳定性计算 f,满足规定!4.2.5.24.2.5.2 考虑风荷载时考虑风荷载时,立杆的稳定性计算立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=16.91kN；轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.21；i 计算立杆的截面回转半径，i=1.58cm；l0 计算长度(m),由公式 l0=kuh 拟定，l0=2.95m；k 计算长度附加系数，取1.155；u 计算长度系数，由脚手架的高度拟定；u=1.50 A 立杆净截面面积，A=4.89cm2；W 立杆净截面模量(抵抗矩)，W=5.08cm3；MW 计算立杆段由风荷载设计值产生的弯矩，MW=0.026kN.m；钢管立杆受压强度计算值(N/mm2)；经计算得到 =171.88 f 钢管立杆抗压强度设计值，f=205.00N/mm2；考虑风荷载时，立杆的稳定性计算 Nl，连墙件的设计计算满足规定!连墙件采用扣件与墙体连接。通过计算得到 Nl=5.712kN小于扣件的抗滑力8.0kN，满足规定!连墙件扣件连接示意图 4.2.84.2.8 立杆的地基承载力计算立杆的地基承载力计算 立杆基础底面的平均压力应满足下式的规定 p fg 其中 p 立杆基础底面的平均压力(N/mm2)，p=N/A；p=71.89 N 上部结构传至基础顶面的轴向力设计值(kN)；N=17.97 A 基础底面面积(m2)；A=0.25 fg 地基承载力设计值(N/mm2)；fg=80.00 地基承载力设计值应按下式计算 fg=kc fgk 其中 kc 脚手架地基承载力调整系数；kc=0.40 fgk 地基承载力标准值；fgk=200.00 地基承载力的计算满足规定!4.2.94.2.9 堆木料吊运平台堆木料吊运平台 堆木料吊运平台采用钢管搭设，其重要杆件有立杆、横杆、水平拉杆、剪力撑、栓杆等。根据本工程塔吊布置情况，堆木料搬完后拆除，平台搭成长方形 3 米宽、2 米深，运用外脚手架作内立杆，采用三角支架外挑，斜撑采用三根双层支搭，平台设立横杆两层，其间距为 300，平台上方外沿做 1m 高的防护栏杆，密目安全网防护，防护栏杆与外脚手架立杆相连。详见下图。堆木料吊运平台计算：荷载计算：按脚手架上操作层荷载不得大于 2700N/m2操作层荷载为：W=27003m2m=16200N=1.65 吨 0.05m0.1m4mn500kg/m3=1650kg n=1650(5000.050.14)=165 根（方木）即最大堆载510方木4米长的165根。平面图立面图1500300020005 5 脚手架脚手架检查与检查与验收验收 5.15.1 建筑施工用脚手架，一般是随着结构进度分段搭设的，在每段脚手架搭设完毕后进行验收，验收合格并办妥验罢手续方可使用。5.25.2 验收或平常检查的内容，应按施工组织设计中有关规定脚手架部分的图纸、说明和各项有关规定进行，一般至少应检查以下一些项目。5.2.1 脚手架的基础和排水设施；5.2.2 脚手架的步高；5.2.3 立柱的纵、横间距，立柱的接头位置，立柱的竖直度；5.2.4 大、小横杆的标高、水平度，小横杆交叉位置；5.2.5 脚手架的固定；5.2.6 安全栏杆的高度与道数；5.2.7 剪刀撑的位置、距离、角度和搭接；5.2.8 隔离设施和外包安全网；5.2.9 绑扎的紧固限度；5.2.10 连接的位置、数量和牢固限度；5.2.11 脚手架开口处的加固；5.2.12 脚手架出入口处的加固；5.2.13 操作工人的技术等级和试件等；5.35.3 验收方法：操作者应在脚手架分段搭设完毕后进行自检，再经安全员、搭设者、使用者共同检查验收，经验收合格后办妥脚手架验罢手续，在脚手架醒目处挂上脚手架验收的合格标牌，方可投入使用。5.45.4 脚手架验收合格的标牌上应注明脚手架验收合格的范围（长度、宽度和步数）、验收者、搭设者的验收日期，还要写明此部分脚手架的保养者。5.55.5 钢管脚手架 5.5.1 构配件的检查与验收 1 新钢管的检查应符合下列规定：1）应有产品合格证；2）应有质量检查报告，钢管材质检查方法应符合现行国家标准金属拉伸实验方法（GB/T 228）的有关规定，质量应符合本规范3.1.1的规定；3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；4）钢管外径、壁厚、端面等地偏差，应分别符合本规范表8.1.5的规定；5）钢管必须涂有防锈漆。2 旧钢管的检查应符合下列规定：1）表面锈蚀深度应符合本规范表8.1.5序号3的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；2）钢管弯曲变形影符合本规范表8.1.5序号4的规定。3扣件的验收应符合下列规定：1）新扣件应有生产许可证、法定检测单位的测试报告和从产品合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件（GB 15831）的规定抽样检测；2）扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；3）新、旧扣件均应进行防锈解决。4竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。5 构配件的偏差应符合表8.1.5的规定。5.5.2 脚手架检查与验收 1脚手架及其地基基础应在下列阶段进行检查与验收：1）基础竣工后及脚手架搭设前；2）作业层上施加荷载前；3）每搭设完1013m高度后；4）达成设计高度后；5）遇有六级大风与大雨后；寒冷地区开冻后；6）停用超过一个月后。2进行脚手架检查、验收应根据下列技术文献：1）建筑施工扣件式钢管脚手架安全技术规范（JJGJ 130-2023）的8.2.38.2.5条的规定；2）施工组织设计及变更文献；3）技术交底文献。3脚手架使用中，应定期检查下列项目：1）杆件的设立和连接，连墙件、支撑、门洞桁架等地构造是否符合规定；2）地基基础是否积水，底座是否松动，立杆是否悬空；3）扣件螺栓是否松动；4）高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否符合本规范表8.2.4项次1、2的规定；5）安全防护措施是否符合规定；6）是否超载。4脚手架搭设的技术规定、允许偏差与检查方法，应符合表8.2.4的
