通讯线路施工组织设计.doc

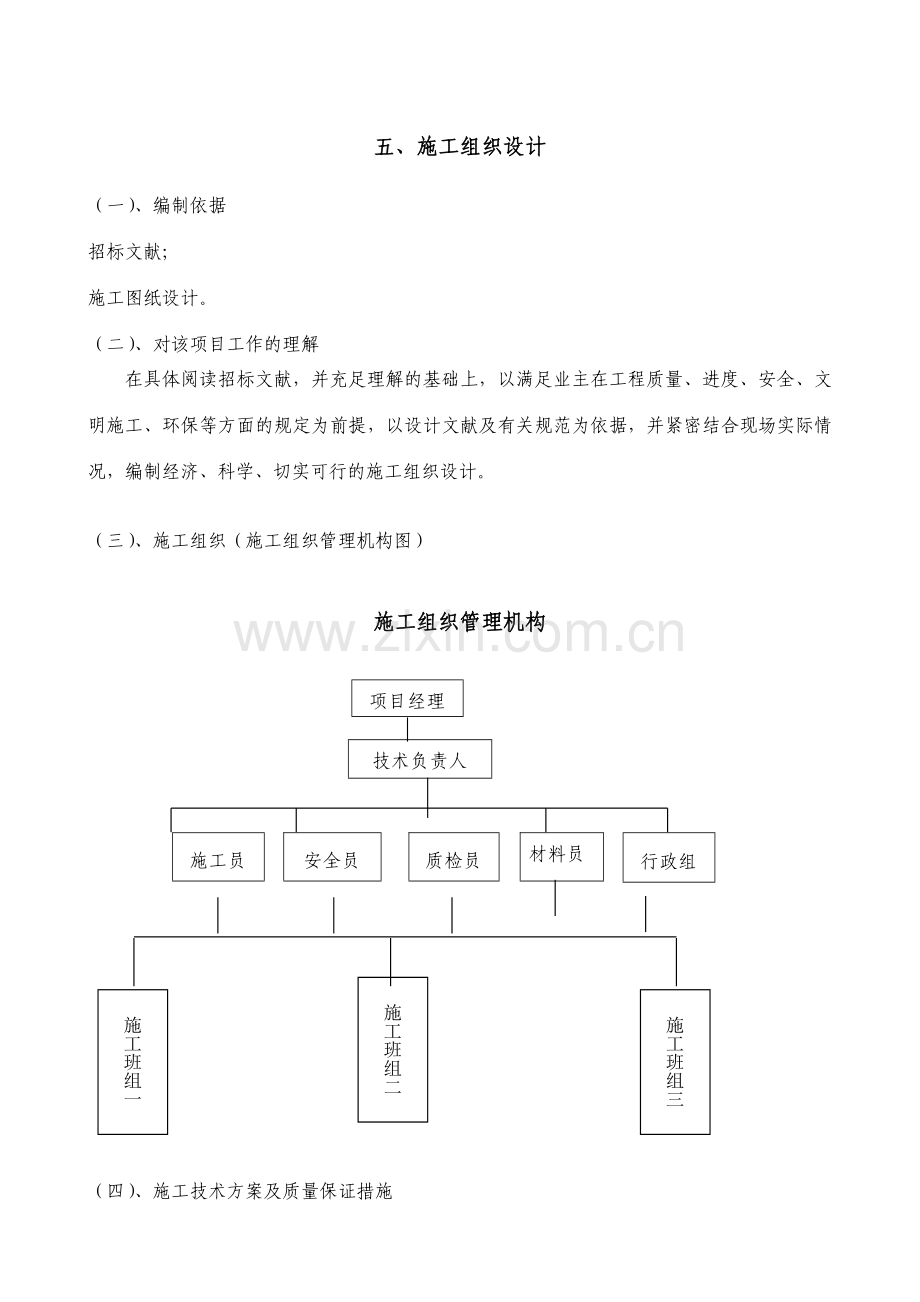

五、施工组织设计（一）、编制依据招标文献；施工图纸设计。（二）、对该项目工作的理解在具体阅读招标文献，并充足理解的基础上，以满足业主在工程质量、进度、安全、文明施工、环保等方面的规定为前提，以设计文献及有关规范为依据，并紧密结合现场实际情况，编制经济、科学、切实可行的施工组织设计。（三）、施工组织（施工组织管理机构图）施工组织管理机构项目经理技术负责人 施工员安全员质检员材料员行政组 施工班组三施工班组一施工班组二 （四）、施工技术方案及质量保证措施施工方案1、重要工序施工方法1.1、路由复测工序及施工方法1)定线：根据设计施工图，在前方三角位桩或转角桩上竖起大标旗，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。复测中需改变路由时，如遇有新路由比原路由增长长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。2)测距：测地面距离时一般使用100m地链。地链应天天用皮尺校正以免由于地链变化而导致测量误差。测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。穿越较大障碍物时，如位置变更应测绘出新的断面图。每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。桩号应随时与绘图、记录者核对。在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。3)绘图：核算复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和重要建筑物。核算施工图上的各种障碍及“防护”段落。提供配盘及光缆运送、施工车辆进入通路的资料。1.2、光缆等器材检查方法1)单盘光缆的检查 单盘检查应在光缆运达现场分囤点后进行，检查后不宜长途运送。 单盘检查前的准备工作：a) 熟悉施工图技术文献订货协议，了解光缆规格等技术指标、中继段光功率分派等；b) 收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等； 外观的检查：a) 检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。b) 开盘后先检查光缆外表有无损伤，如有损伤做好记录，如有出厂的记录或卡片收好保存。c) 剥开光缆头。有A、B端规定的辨认端别，辨认光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。 进行光性能检查：a) 衰耗测试：采用光时域反射仪（OTDR）测试；加1km左右尾纤，以消除OTDR的盲区，测试做好记录。测试结果如超过标准或与出厂测试相差太大，立刻向光缆生产厂家提出用剪断法进行测试。b) 长度测试：用光时域反射仪（OTDR）测出每根光纤的长度，同一光缆几根纤的测长加以比较。如有较大差别则从另一端测试或做通光检查以防有断纤。2、施工从复勘到交工组织方案2.1、线路、管道等施工的组织1）直埋光缆a) 开挖直埋沟a) 按开挖直埋沟工序施工方法进行施工b) 开挖直埋沟的人员组织安排 六个施工队分段同时进行开挖。此阶段施工过程中，计划每个施工队保证有技工15个，普工25人。个别段落若施工难度较大，则视情况另行加派普工1525人。 各队设施工队长1名，质量安全协管员1名，由项目经理直接领导，监督直埋沟路由方向是否对的、沟深是否达成规定。沟深须达成下表规定：干线光缆埋深表敷设地段及土质埋深（m）普通土、硬土1.2砂砾土、半石质、风化石1.0全石质、流砂0.8市郊、村镇1.2市区人行道1.0公路边沟：石质（坚石、软石）边沟设计深度以下0.4公路边沟：其它土质边沟设计深度以下0.8公路路肩0.8穿越铁路（距路面基）、 公路(距路面基）1.2沟渠、水塘1.2河流按水底光缆规定注1、 边沟设计深度为公路或城建管理部门规定深度。注2、 石质、半石质地段应在边沟底和光缆上方各铺100mm厚细土和沙土，此时可将沟深视为光缆的深度。 在挖掘沟（坑）施工时，如发现有埋藏物，特别是文物、古墓等必须立即停止施工，负责保护现场，且与有关部门联系，在未得到妥善解决之前，严禁在该地段内继续工作。同时，在开挖直埋沟时，须注意直埋光缆与其他建筑物间最小净距规定，见下表：直埋光缆与其他建筑设施间的最小净距表 名 称平行时（m)交越时（m)通信管道边线（不涉及人手孔）0.750.25非同沟的直埋光、电缆0.50.25埋设电力电缆（35Kv以下）0.50.5埋设电力电缆（35Kv以上）20.5给水管（管径小于30Cm）0.50.5给水管（管径30Cm50Cm）10.5给水管（管径大于50Cm）1.50.5高压油管、天然气管100.5热力、排水管10.5燃气管（压力小于300KPa）10.5燃气管（压力300KPa800KPa）20.5排水沟0.80.5房屋建筑红线或基础1树木（市内、村镇大树、果树、行道树）0.75树木（市外大树）2水井、坟墓3粪坑、积肥池、沼气池3架空杆路及拉线1.5注：1、直埋光缆采用钢管保护时，与水管、煤气管、石油管交越时经距可减少为0.15m。 2、对于杆路、拉线、孤立大树和高耸建筑，还应考虑防雷规定。3、穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下方通过。 如需爆破时，严密组织，检查爆破区的确无人后再发出爆破信号，爆破人员持证上岗。2.2、敷设直埋光缆1）敷设直埋光缆的人员组织安排六个施工队分段同时进行光缆敷设（在此规定配盘要精确合理）。此阶段施工过程中，计划每个施工队保证有技工10个，普工20人。个别段落若施工难度较大，则视情况另行加派普工1020人。 2）干线光缆敷设安装的最小曲率半径应下表规定。光缆充许的最小弯曲半径表光缆外护层形式无外护层或04型53、54、33型333型、43型静态弯曲10D12.5D15D动态弯曲20D25D30D注：表中D为光缆外经3）敷设方法按敷设光缆工序施工方法进行施工。4）直埋光缆保护及其他注意事项：a) 机械牵引时，应采用地滑轮；b) 人工抬放时，光缆不应出现小于规定曲率半径的弯曲以及拖地、牵引过紧等现象；c) 光缆必须平放于沟底，不得腾空和拱起；d) 光缆敷设或按设计规定的措施解决；e) 布放过程中或布放后，应及时检查光缆外皮，如有破损应立即修复；直埋光缆敷设后应检查光缆护层对地绝缘电阻。f) 光缆中光纤及铜导线必须经检查确认符合质量验收标准后，方可全沟回土。2.3、布放排流线1）按布放排流线工序施工方法进行施工。2）六个施工队分段同时进行各自的排流线布放，做好对接工作（在此也规定配盘要精确合理）。此阶段施工过程中，计划每个施工队保证有技工10个，普工20人。个别段落若施工难度较大，则视情况另行加派普工1020人。3）排流线布放应注意的方面：光缆线路的防雷措施，必须按设计规定解决。采用防雷排流线时，应在光缆上方30厘米处敷设单根或双根排流线；当回填土后故又挖出光缆重新敷设时，必须严格检查排流线是否位于光缆上方，严禁出现颠倒现象。2.4、光缆保护1）按光缆保护工序施工方法进行施工，由每队的施工队长指派技工将需对光缆进行保护的地段进行标记。2）光缆沟挖好后，按规定采用钢管、塑料管放置直埋沟中，按规定水泥包封。3）直埋光缆保护及其他注意事项：a) 光缆线路穿越铁路涵洞、公路涵洞或乡村公路采用钢管保护时，应伸出路基两侧排水沟外1m，光缆埋深距排水沟沟底应不小于80cm，并符合相关部门规定规定。钢管内径应满足安装子管规定，但应不小于80mm，钢管内穿放的子管数量一般不小于两根。b) 光缆穿越水渠、水塘时，可采用塑料管保护或光缆上方覆盖水泥盖板保护。c) 光缆敷设在坡度大于20，坡长大于30m的斜坡地段宜采用“S”型敷设。若破面上的光缆沟有受到水流冲刷的也许时，应采用堵塞加固或分流等措施。在坡度大于30的较大斜坡地段敷设时宜采用直埋光缆。d) 光缆穿越沿山涧，溪流等宜受冲刷的地段时，应根据情况设漫水坡、塑管保护、水泥封沟、挡水墙或其他保护措施。e) 光缆在地形起伏比较大的地段，（如台地、梯田、干沟等处）敷设时，应满足规定的埋深和曲率半径规定。光缆沟应因地制宜采用措施防止水土流失，保证光缆安全。一般高差在0.8m及以上应加护坎或护坡保护。f) 光缆在桥上敷设时，应考虑机械损伤、振动和环境温度的影响。根据贵州的实际情况，在桥外架设的管材宜采用高密度、耐温好的塑料管材。g) 埋设后的单盘直埋光缆，其金属外护层对地绝缘电阻的竣工验收指标应不低于10M.Km；其中充许10的单盘光缆不低于2M。维护指标应不低于2M。h) 石砌堵塞时，堵塞上下宽度应比光缆沟上下宽度每侧增长0.2-0.4米，比沟底增深0.3米，砌筑时，下部比上部纵向略许放宽，以加强稳固性。堵塞间隔距一般为20米左右，在坡度大于30度的地段视冲刷情况减至5-10米。i) 村屯、重要道口、挖砂取土地带、过河渡口等地应设立标志牌，并符合下列规定： 标志牌的尺寸、字体大小和内容等符合省公司规定。j) 干线光缆可同其他通信光缆同沟敷设，但不得重叠或交叉，缆间的平行尽距不应小于10cm。两条光缆的接头位置要不同方向错开以及两接头位置间隔不小于10m的距离。k) 光缆线路穿越白蚁活动区域应按规定做防蚁解决。2.5、回填1）严格按回填工序方法进行回填。2）回填采用5个技工监督30个普工，同时进行回填。3）回填应达成相关规定及规定。2.6、接头坑1）由纯熟技工带5名普工一组进行施工2）视工程实际情况定位接头坑位置，在配盘精确无差异的情况下，可在开挖直埋沟的同时进行。3）接头坑规格应符合设计规定的规定。规格见下图：4）注意事项：a) 接头坑应位于路由前进方向的右侧，坑底应平整无碎石，应铺10厘米厚的细土或沙土并踏实。b) 光缆在接头处重迭12米，每侧各2米为接头盒内光纤盘留和接续损耗，余8米为两侧预留。c) 直埋光缆引入接头盒的方式，视接头盒的结构拟定，但应使接头盒在运营中不承受光缆拉力。d) 接头完毕后将接头盒及两边余缆水平盘放入接头坑内，端头必须做密封防潮解决，防止光缆浸水或人为损伤；接头盒上方应回填细土或砂土20厘米，并在上方铺放(四块)水泥盖板进行保护。e) 埋式光缆接续后应测试光缆护层对地绝缘电阻，应符合工程竣工验收规范。2.7、埋设标石1）按工序及相关规定进行施工。2）注意事项：下列地点应埋设光缆标石a) 光缆接头、转弯点、预留处。b) 适于气流法敷设的长途塑料管的开断点及接续点。c) 穿越障碍物或直线段落较长，运用前后两个表达或其它参照物寻找光缆有困难的地方。d) 装有监测标石的地点及敷设防雷线、同沟敷设光缆的地点。直埋光缆的接头处应设监测标石；此时可不设普通标石。e) 需要埋设标石的其它地点。f) 运用固定的标志来表达光缆的位置时，可不埋设标石。光缆标石的埋设规定：a) 光缆标石宜设在光缆的上方。b) 接头处的标石，埋设在光缆线路的路由上。c) 转弯处的标石，埋设在光缆线路的转弯处的交点上。d) 标石应埋设在不易变迁，不影响交通与沟耕作的位置。如埋设位置不易选择，可在附近增设辅助标记，以三角定标方式定光缆位置。e) 标石间的直线距离不大于100米，标石应位置准确、埋设正直、齐全完整、编写对的、笔迹清楚，并符合下列规定：标石规格、埋深、字体大小和内容等符合省公司规定。标石尽量埋在不易变迁的位置上。直线标石埋在直埋线路的正上方,面向传输方向，当线路沿公路敷设且其间距较近时，可面向公路；接头处的标石埋在直线线路上，面向接头；转角处的标石埋在线路转角的交点上，面向内角；预留标石埋设在预留处的直线线路上，面向预留；地下障碍物标石面向始端。f) 标石的编号以一个中继段为独立编号单位。编号顺序自A端至B端，或按设计文献、竣工资料的规定。2.8、对地绝缘1）按工序及相关规定，由专职测试人员进行施工。2）注意事项：a) 绝缘强度一般规定：进口光缆规定，加电压15000V，2分钟应不击穿，考虑国内现场测量均用5000V耐压测试器，故暂定加电压3800 V，2分钟不击穿。b) 护层对地绝缘电阻指标，规定金属层对地绝缘电阻不小于1000 Mkm。c) 根据经验，光缆护层绝缘，可只测量绝缘电阻，它已能检测PE护层是否良好，绝缘强度一般可以不测。2.9、同沟直埋光缆1）同沟直埋光缆的布放，工序方法参照直埋光缆。2）注意事项及人员安排参照直埋光缆。2.10、新建杆路1）立电杆a) 参照“新建杆路施工工序”进行施工。b) 每新立一根电杆，配置技工2名，普工5名，如遇难度较大的情况，可视情况再调派1-5人。c) 注意事项：c) 挖洞注意事项：杆洞形状应便于立杆，规定洞壁垂直，不得擅自迁移洞位；爆破时应严密组织，检查爆破区的确无人后再发出爆破信号。d) 立杆应注意事项 立杆时须严密组织，统一指挥，分工负责，密切协作，保证安全。 竖立电杆时，应使用杆叉支撑，不得运用铁锹或其他工具；在较陡的山坡或沟旁竖立电杆时，应用绳子捆绑电杆，派人在上坡拉住或固定在可运用的地物上，以防电杆由坡上滚下。 在城乡竖立电杆时，非施工人员不得进入作业区，以防发生危险。 在农作物地段竖立电杆时，立杆人员应尽也许缩小作业面，以防过多损坏农作物。2）装设拉线（或撑杆）a) 参照“装设拉线（或撑杆）施工工序”进行施工。b) 每新装设一条拉线（或撑杆），配置技工1名，普工3名，如遇难度较大的情况，可视情况再调派1-3人。c) 注意事项：e) 架空光缆线路所用的拉线通常用来稳固抗风杆、防凌杆、角杆、坡度杆及长杆档电杆、终端杆等。f) 拉线和地锚的装设，架空光缆线路的拉线一般采用镀锌钢绞线，拉线程式及装高方法应以设计方案为准。g) 拉线与杆的结合方法，拉线与木杆和钢筋混凝土电杆的结合方法有捆扎法（即自缠法）或抱箍法。 捆扎法为拉线在木杆或水泥杆自绕一圈与电杆结合的方法。 抱箍法为拉线用拉线抱箍与电杆结合的方法。h) 拉线的中把与地锚连接处应按拉线程式装高拉线衬环，以保证拉线的回折有适当的弯曲半径。 7/2.2及7/2.6拉线装高三股拉线衬环。 7/3.0拉线应装高五股拉线衬环。i) 与强电线路接近的电杆，拉线中间需加绝缘子。绝缘子距地面的垂直高度应大于2cm。j) 拉线地锚的埋设不得偏斜。地锚拉盘（横木）应与拉线垂直，地锚在地面上10cm及地面下50cm应涂防腐油。在易腐蚀的地方、地锚的地下部分应用防腐油浸透的麻布条缠扎。拉线地锚的出土斜槽应与拉线上把成直线，不得有扛、顶现象。k) 撑杆的使用：因地形限制无法装设拉线时，可改装撑杆，以平衡光缆线路的张力和合力。3）架设架空吊线a) 参照“架设架空吊线施工工序”进行施工。b) 每架设一盘吊线，配置技工10名，普工20名，如遇难度较大的情况，可视情况再调派5-15人。c) 注意事项：l) 在平行架挂两条吊线时，应选用适当长度的无头穿钉，并在电杆两侧各装设一块吊线夹板，吊线夹板线槽应面向上，唇口面向电杆。在有向杆拉力的角杆上，夹板的唇口则应背向电杆。m) 为了提高外角杆上光缆吊线的稳固限度，应根据角深采用相应的加固措施。n) 布放吊线无论采用何种方法，光缆吊线距杆顶的距离不得小于50cm，距离变更一般不得超过杆距的5%。若光缆吊线的坡度变更大于5%，电杆上应设立辅助线。4）架设架空光缆a) 依据“架设架空光缆施工工序”进行施工。b) 每架设一盘光缆，配置技工10名，普工20名，如遇难度较大的情况，可视情况再调派5-15人。c) 光缆架设应遵循以下原则：o) 架空光缆垂度的取定应十分慎重，在光缆架设过程中和架设后受到最大负载时产生的伸长率小于0.2% 。p) 架空光缆的布放（原则上）应通过滑轮牵引，布放过程中不允许出现过度弯曲。q) 中负荷区、重负荷区及超重负荷区布放吊挂式架空光缆应在每根杆上做预留，轻负荷区应每10杆档做一处预留。预留及保护方式参照下图。光缆在每根电杆处或经十字吊线、丁字吊线处应安装保护管。 预留及保护方式图 光缆在十字吊线、丁字吊线保护示意图r) 吊挂式架空光缆布放后应统一调整，光缆挂钩的卡挂间距为50厘米，挂钩在吊线上的搭扣方向应一致，挂钩托板齐全。挂钩程式选用表挂钩程式光缆外径（毫米）6532以上6625-324519-243513-182512及以下s) 吊挂式架空光缆引上安装方式及规定见下图t) 架空光缆防强电、防雷措施应符合设计规定。吊挂式架空光缆与电力线交越时，应采用胶管或竹片对钢绞线做绝缘解决。光缆与树木接触部位，应用胶管或蛇形管保护。5）防护装置a) 接地保护为保证光缆线路和维护人员的安全，架空光缆必需采用接地保护措施。光缆接头盒靠近的电杆、角杆、分线杆、H杆、跨越杆、终端杆以及直线杆路上每隔1015档的电杆均应装设避雷针，其接地电阻不超过20；光缆具有金属护层时，在接头处应将光缆金属护层与吊线连接在一起，做防协保护接地。b) 架空吊线每隔1公里必需用蛋型隔电子作电气断开。c) 光缆内金属构件在光缆接头处必需作电气断开。d) 光缆在成端处应引出缆内金属构件接机架保护地线。2.11、附挂光缆（新设吊线）1）按“附挂光缆施工工序”进行施工2）人员配置及相关技术规定参照新建杆路中布放吊线及敷设光缆。2.12、附挂光缆（不新设吊线）1) 按“附挂光缆施工工序”进行施工2) 人员配置及相关技术规定参照新建杆路中的敷设光缆部分。2.13、取证工作管道在市区、穿越公路及在公路路肩、路沟和桥上、铁路地段时，施工单位应抓紧与相关主管部门联系，务必于开工前办妥取证工作。2.14、敷设管道光缆1) 按“敷设管道光缆施工工序”进行施工2) 人员配置按每100米，技工2人，普工10安排，如有特殊情况可酌情加派5-20人。3) 布放管道光缆应注意情况：a) 长度光缆塑料管道工程中所用的程式、规格、质量以及施工中，施工单位必须严格执行长途通信光缆塑料管道工程验收规范YD50432023。b) 光缆在各种管材中穿放时，所用管材的内经应不小于光缆外经1.5倍。光缆敷设安装后，管口应封堵严密。c) 核对敷设光缆的规格、型号应与设计相符，A、B端的方向应符合设计规定。d) 布放时中间人孔均应有人值守，均力牵引，统一指挥，协调一致，以保证光缆所受张力、侧压力及弯曲半径等不超过有关规定（直埋、过河、架空及局内光缆亦同，以下不再重叙），保证光缆受力均匀e) 敷设管道光缆的曲率半径应符合下列规定：u) 光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。v) 光缆绕“8”字敷设时其内径应不小于2m。f) 敷设后的光缆应平直、无扭伤、无明显刮痕和损伤。g) 光缆布放完毕，光缆端头做密封防潮解决，不得并防止浸水。h) 敷设后光缆在人井内预留及接头光缆留长应按设计规定预留。i) 光缆敷设后所占用的子管出井壁在5 cm以下，多余的用刀片割去，以便光缆的钉固。并检查、恢复其余管孔的堵塞。j) 光缆敷设后多余光缆在长度160 m以下的不得锯断，均按1015 m长度平均预留在数个人井内，以便此后维护光缆使用。4) 保护措施及规定a) 直通人（手）孔内的光缆应采用32波纹软管进行保护并固定在人（手）孔墙壁、电缆托架上或按设计规定的措施进行解决。b) 采用气吹法进行光缆敷设的管道口处应使用护缆膨胀塞进行封堵，PVC管道在子管口处用PVC胶带对光缆进行缠绕密封。c) 人（手）孔内的光缆应系挂按照相关规定制作的标记牌（进与出两方向各一块）。d) 人井内光缆每3040cm钉固一处，要注意美观性。e) 井整理完毕后，要清理人井内卫生。2.15、局内光缆1) 按“布放局内光缆施工工序”进行施工2) 人员配置按每处，技工1人，普工5安排，如有特殊情况可酌情加派3-10人。3) 布放局内光缆应注意情况：a) 局内光缆进线室内、走线架上的光缆应有明显的标志，布线合理整齐，并标明A、B端，以便与其它线路相区别，规定与交流、直流、信号线有安全距离等。b) 光缆在进线室内应选择安全的位置进行安装敷设，当处在易受外界损伤的位置时，应采用适当的保护措施。c) 局内光缆布放应整齐美观，沿上线井布放的光缆应绑扎在上线加固横铁上。光缆经由走线架、拐弯点（前、后）应予绑扎，两处绑扎的距离不超过50公分。上下走道或爬墙的绑扎部位应套胶管，避免光缆受侧压。d) 按规定预留在设备侧的光缆，可以盘留在传输设备机房或进线室内。有特殊规定预留的光缆，应按设计规定留足并妥善存放。e) 光缆引入局站后堵塞进线管孔，必须不渗、漏水。3、光缆敷设安装的重叠、增长和预留3.1、派1名纯熟技工带2个普工为一组的形式施工。3.2、按施工工序方法进行施工。3.3、光缆重叠、增长和预留参照下表：光缆重叠、增长和预留参考长度表项目敷设方式直埋管道架空水底接头重叠长度L一般不小于12m12m18m人手孔内自然弯曲增长0.51m光缆沟或管道内弯曲增长千分之七千分之七按实际架空光缆弯曲增长千分之七至千分之十地下局站内每侧预留510m可按实际需要调整地面局站内每侧预留1020m可按实际需要调整因水利、道路、桥梁等建设规划导致的预留按实际需要注：光缆布放时的重叠长度应符合光缆在接头处的预留、光纤在接头盒内盘留以及由于各种环境条件决定的接续操作规定。光缆预留长度应考虑日后维护的需要。4、接头盒的安装及光缆接续4.1、派2名熔接技术员，带2个普工为一组的形式施工。4.2、按施工工序方法进行施工。4.3、各类光缆的接头安装图如下1) 直埋光缆直埋光缆接头应安排在地势较高，较平坦和地质较稳定之处，应避开水塘、河渠、沟坎、道路水田等施工、维护不便，或接头有也许受到扰动的地点。光缆接头盒可采用水泥盖板或其他适宜的机械损伤的保护措施。2) 架空光缆3) 管道光缆接头置于电缆托板间示间图管道光缆接头盒的安装方式，应按照各省的维护习惯和施工图设计的规定，固定在人（手）孔壁上或电缆托架上，安装位置应便于维护。4.4、光缆接头盒的封装，应符合下列规定：1) 接头盒的封装按工艺规定进行；2) 接头盒内应放入袋装防潮剂和接头责任卡，其格式见下表：光缆接续责任卡片施工日期年 月 日 时至 时天气 温度施工单位接续人光纤护套记事4.5、接头盒进出缆方式应符合各省维护习惯和设计规定。4.6、预留光缆整齐盘留，固定在直埋沟、人（手）孔壁上或电缆托架上。4.7、光缆接续应符合下列规定：1) 室外光缆的接续、分歧应使用接头盒。光缆接头盒应采用密封放水结构，并具有防腐和一定的抗压力、张力和冲击力的能力。2) 光缆接续应采用熔接法。3) 光纤固定接头衰减应从严控制，具体指标应根据光纤类型、站间距离等因素综合考虑。4) 采用熔接法进行光缆接续时，光纤熔接完毕并测试合格后应立即做增强保护措施。增强保护方法可采用热可缩套管法。5) 光纤所有连接完毕后，应按下列规定将余长光纤收容盘放：a) 根据光缆接头套管（盒）的不同结构，按工艺规定顺序将余纤盘在熔纤盘内，盘绕方向应一致；b) 光纤盘绕弯曲半径应大于厂家规定的曲率半径，接头部位应平直不受力；6) 光缆加强芯应按需要长度截断并按工艺规定固定在接头盒内，电气断开。7) 光缆成端a) 应根据设计规定留足预留光缆。b) 在设备机房的光缆终端接头安装位置应稳定安全，远离热源。c) 成端光缆和自光缆终端接头引出的单芯软光纤应按照ODF的说明书进行走线并按设计规定进行保护和绑扎。d) 单芯软光纤所带的连接器，应按设计规定顺序插入光配线架（分派盘）。未连接软光纤的光配线架（分派盘）的接口端部应盖上塑料防尘帽。e) 软光纤在机架内的盘绕应大于规定的曲率半径。f) 光缆在光纤配线架（ODF）成端处，将金属构件用铜芯聚氯乙烯护套电缆引出，并将其连接到保护地线上。g) 软光纤应在醒目部位标明方向和序号8) 光缆中继段测试a) 光缆测试（包含1310n米 及1550n米两个窗口）的内容应包w) 线路衰减；x) 后向散射信号曲线；y) P米D链路值b) 中继段衰减和P米D值的测试结果应符合以下规定：z) 光纤衰减测试应取双向测量的平均值；aa) 测量的光纤衰减平均值和P米D链路值必须符合下表规定的指标：序号项目指标备注1衰耗值1310n米波长（0.36+0.08中继段内光缆接头数量）单位为dB/k米1550n米波长（0.22+0.08中继段内光缆接头数量）2P米D链路值80%0.15 ps/k米1/2G.652光纤光缆100%0.20 ps/k米1/2bb) 测量结果应做具体记录。c) 光纤后向散射信号曲线应符合下列规定：cc) 信号曲线无异常。dd) 全程信号曲线应打印记录或拍照。工程质量目的在本工程项目上，我们的质量目的是：达成建筑工程施工质量验收统一标准（GB 50300-2023）、建筑装饰工程质量验收规范（GB50210-2023）、建筑电气工程施工质量验收规范(GB50303-2023)、电子机房施工及验收规范（SJ/T30003-93）合格标准，实行过程精品。针对上述质量目的，将委派高素质的项目经理和质量管理人员组成工程项目管理班子，项目经理部在公司的统一领导下，充足发挥公司的整体优势和专业化施工技术保障，按照公司成熟的项目管理模式，严格按照GB/T19001ISO9001质量体系标准建立的质量保证体系来运作，以专业管理模式管理和计算机管理相结合的科学管理体制，全面推行科学化、标准化、程序化、制度化管理，精心组织，精心施工，履行对建设单位的承诺，实现上述质量目的。工程质量特点工程项目质量是指满足一个国家现行的有关法律、法规、技术标准、设计文献及工程协议中对工程项目质量特性的综合规定的能力，涉及工程建设各个阶段的质量及其相应的工作质量。 工程项目质量特点涉及：影响因素多工程项目质量不仅受项目决策、设计、材料、机械、施工工艺、施工方案、操作方法、技术措施、管理制度、施工人员素质等人为因素的直接以及间接影响，还受到气候、地理、地区资源等环境因素的影响。 质量波动大工程项目无法根据固定的生产流水线进行批量生产，无稳定的生产环境，所以质量波动大。 质量变异大工程项目的生产强调协调性、连续性以及总体性，任何一个环节、一个因素出现问题，均会使整个工程项目系统受到影响，产生质量变异，使工程项目的质量受到损害，甚至出现质量事故。质量隐蔽性工程项目生产的协调性同样导致生产过程中上一工序的生产结果为下一工序所掩盖，产生隐蔽工程，导致工程项目竣工后的终检查收带有一定的困难。应当及时检查发现质量问题并加强工序的质量管理，不能在事后仅凭经验直觉判断。 工程项目质量影响质量因素影响工程项目质量的因素重要有五大方面：人、材料、方法、机械和环境（即4M1E）。 人，是指直接参与工程建设的决策者、组织者和操作者，其素质的高低理论、技术水平的高低，以及是否有责任感，是否积极积极，都会影响到工程项目的质量水平。项目管理者进行质量管理时，应从实行者的素质、理论及技术水平、生理状况、心理行为、错误行为和违纪违章等方面对人的因素加以考虑并控制。 材料，涉及原材料、成品、半成品、构配件等，是工程项目施工的物质条件，材料质量是工程质量的基础。项目管理者对材料质量的控制应着重于以下要点：掌握信息，择优选择供应商；合理组织材料供应，保证工程正常进行；对的使用定额，减少材料的损失和浪费；加强质量检查验收；使用质量有认证的材料，以保证材料质量。方法，包含了工程项目实行过程中所采用的技术方案、工艺流程、组织措施、检测手段、施工组织设计等的控制，会直接影响工程项目三大目的(进度、质量、费用)的实现。项目管理者应结合工程实际，从技术、组织、管理、工艺、操作、经济等方面进行全面分析和考虑，力求方法技术可行、经济合理、工艺先进，以提高工程质量、加快工程进度、减少成本。 机械，是工程实行机械化的重要物质基础，对工程质量和进度都有影响。在项目施工阶段，项目管理者应综合考虑施工现场、建筑结构形式、机械设备性能施工工艺和方法、施工组织与管理等各因素，制定机械化施工方案，使之合理装备、配套使用、有机联系，充足发挥建筑机械的效能，获得较好的综合经济效益。 环境，涉及工程技术环境、工程管理环境、劳动环境等诸多因素，并且复杂多变。项目管理者在选择设计、施工方案时，应根据工程项目特点和具体条件，对影响质量的环境因素加以考虑。工程项目质量管理原则工程项目组织为实现质量目的，应遵循以下八项质量管理原则对项目进行管理。领导作用领导者将本组织的宗旨、方向和内部环境统一起来，并发明使员工可以充足参与实现组织目的的环境。项目组织能否通过质量管理体系的建立和实行来贯彻质量方针，实现质量目的，关键在于领导。成功的项目质量管理需要领导者高度的质量意识和连续改善的精神。全员参与各级人员是组织之本，只有他们的充足参与，才干使他们的才干为组织带来最大的收益。项目组织最重要的资源之一就是全体员工。成功的项目离不开项目组织全体员工对本职工作的敬业和对其他项目工作、质量活动的积极参与。 过程方法将相关的资源和活动作为过程进行管理，可以更高效地得到盼望的结果。 管理系统方法针对设定的目的，辨认、理解并管理一个由互相关联的过程所组成的体系，有助于提高组织的有效性和效率。项目组织应建立并实行工程项目质量管理体系，即制定质量方针和质量目的，然后通过建立、实行和控制由过程网络构成的质量管理体系来实现这些方针和目的。 连续改善连续改善是组织的一个永恒目的。 基于事实的决策方法对数据和信息的逻辑分析或直觉判断是有效决策的基础。即项目组织应收集各种以事实为根据的信息和数据，采用科学的分析方法，得出工程项目质量活动发展的趋势，及时地发现问题、解决问题并防止问题的发生。同时项目管理者的决策必须掌握可靠的信息和数据，并对其进行科学系统地分析，从而保证项目质量管理体系的正常运营和项目各方的利益。 互利的供方方案通过互利的关系，可以增强组织及其供方发明价值的能力。质量控制和保证的指导原则一方面建立完善的质量保证体系，配备高素质的项目管理和质量管理人员，强化“项目管理，以人为本”。严格过程控制和程序控制，开展全面质量管理，树立创“过程精品”、“业主满意”的质量意识，使该工程成为我公司具有代表性的优质工程。制定质量目的，将目的层层分解，质量责任、权力彻底贯彻到位，严格奖罚制度。建立严格而实用的质量管理和控制办法、实行细则，在工程项目上坚决贯彻执行。严格样板制、三检制、工序交接制度和质量检查和评估等制度。广泛进一步开展质量职能分析、质量讲评，大力推行“一案三工序”管理措施即“质量设计方案、监督上工序、保证本工序、服务下工序”。运用计算机技术等先进的管理手段进行项目管理和质量管理和控制，强化了质量检测和验收系统，加强质量管理的基础性工作。大力加强图纸会审、图纸深化设计、详图设计和综合配套图的设计和审核工作，通过进一步理解完善施工图纸和细致技术交底来保证工程施工质量。严把材料、设备的出厂质量和进场质量关。保证检查、实验和验收与工程进度同步；工程资料与工程进度同步；竣工资料与工程竣工同步；用户手册与工程竣工同步。质量控制体系根据质量保证体系，建立岗位责任制和质量监督制度，明确分工职责，贯彻施工质量控制责任，各岗位各负其职。根据现场质量体系结构要素构成和项目施工管理的需要，建立公司指挥领导小组，成立由项目经理领导、技术负责人组织实行的质量保证体系，从而从组织上保证质量目的的实现。质量保证体系项目经理质检员 施工员安全员技术员材料员行政组 其它班组水电班组装饰班组 1）项目经理：对工程质量负重要责任。建立质量保证体系，拟定各岗位人员的质量责任；根据本工程质量目的及公司质量保证手册，组织好项目内均衡生产，加强过程管理，保证施工全过程受控；保证项目质量目的的完毕。定期召开生产质量例会，协调工作，总结工程质量现状，提出改善意见，解决质量事故。2）项目副经理：负责本项目施工生产，指挥项目部人员严格按工程设计及施工方案施工，严格检查，对不按工艺流程进行操作的要及时纠正，并进行处罚。3）项目技术负责人：对本项目的工程质量及质量目的的实现和安全生产负技术责任。贯彻执行国家技术标准、规定，编制项目质量计划；审查各项施工技术方案的贯彻实行情况，协调各专业之间的技术矛盾，研究解决施工中的技术疑难问题；参与质量事故的分析解决，审查质量事故整改方案，根据工程进度定期检查和阶段验收。4）专业工长：执行本项目质量目的，对施工质量和安全生产负直接管理责任。熟悉本专业图纸，施工规范，解决工序交叉中出现的质量问题，平衡协调各作业组之间关系；组织本专业的技术质量交底、质量自检工作，组织按设计图纸、按规范施工；协同材料人员，完毕进场物资的质量检查、产品标记工作；对违反操作规程的进行解决，把质量问题消灭在萌芽状态。5）质检员：负责监督、执行国家及上级颁发的质量法规、质量检查标准、施工规范，以及公司有关质量技术规定的实行；监督项目质量计划的实行，监督、检查、核验各分项工程质量，及时向上级报告质量状况和质量事故，参与质量事故的分析，建立质量台帐、档案。6）材料员：执行各项管理制度，做好物资分供方的评价工作；根据设计规定和工程进度，及时、高质、保量地提供材料、成品、半成品，并对其进行检查验收，索取材质证明，向技术部门提供，并对检查和实验状态进行标记。7）资
