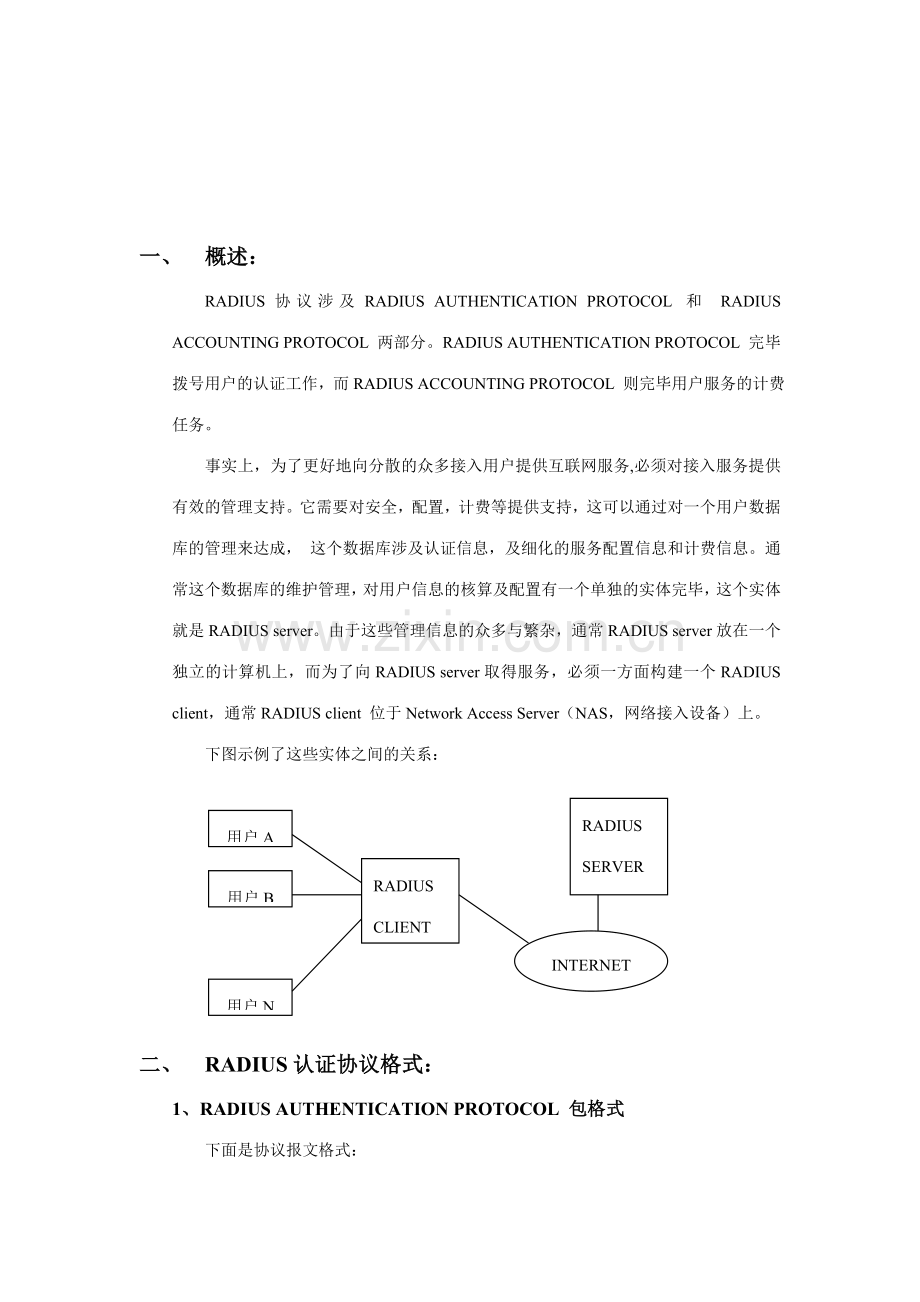

一、 概述：RADIUS协议涉及RADIUS AUTHENTICATION PROTOCOL 和 RADIUS ACCOUNTING PROTOCOL 两部分。RADIUS AUTHENTICATION PROTOCOL 完毕拨号用户的认证工作，而RADIUS ACCOUNTING PROTOCOL 则完毕用户服务的计费任务。事实上，为了更好地向分散的众多接入用户提供互联网服务,必须对接入服务提供有效的管理支持。它需要对安全，配置，计费等提供支持，这可以通过对一个用户数据库的管理来达成， 这个数据库涉及认证信息，及细化的服务配置信息和计费信息。通常这个数据库的维护管理，对用户信息的核算及配置有一个单独的实体完毕，这个实体就是RADIUS server。由于这些管理信息的众多与繁杂，通常RADIUS server放在一个独立的计算机上，而为了向RADIUS server取得服务，必须一方面构建一个RADIUS client，通常RADIUS client 位于Network Access Server（NAS，网络接入设备）上。下图示例了这些实体之间的关系：用户ARADIUSSERVER（AAA）用户N用户BRADIUSCLIENT（NAS）INTERNET二、 RADIUS认证协议格式：1、RADIUS AUTHENTICATION PROTOCOL 包格式下面是协议报文格式：LENGTHIDENTIFIER CODEAUTHENTICATORATTRIBUTESCODE域可以涉及如下一些值；1 Access-Request2 Access-Accept3 Access-Reject4 Accounting-Request5 Accounting-Response11 Access-Challenge12 Status-Server13 Status-Client255 Reserved其中，CODE 1，2，3，11值为RADIUS AUTHENTICATION PROTOCOL使用，而CODE 4，5值为RADIUS ACCOUNTING PROTOCOL使用。其余未用或保存。CODE占一个字节IDENTIFIER占一个字节，用于匹配请求和应答。LENGTH 占二个字节，是整个数据报的长度，涉及CODE+IDENTIFIER+LENGTH +AUTHENTICATOR+ATTRIBUTES的所有长度。AUTHENTICATOR 是16字节的随机数，高位在先，此域用于认证答复和加密口令字。ATTRIBUTES是若干属性状态的集合，其长度是不拟定的，不同的CODE值可以跟随不同的属性值。下表是一个总结：RequestAcceptRejectChallenge#Attribute10001User-Name0-10002User-Password0-10003CHAP-Password0-10004NAS-IP-Address0-10005NAS-Port0-10-1006Service-Type0-10-1007Framed-Protocol0-10-1008Framed-IP-Address0-10-1009Framed-IP-Net mask00-10010Framed-Routing00+0011Filter-Id00-10012Framed-MTU0+0+0013Framed-Compression0+0+0014Login-IP-Host00-10015Login-Service00-10016Login-TCP-Port00+0+0+18Reply-Message0-10-10019Callback-Number00-10020Callback-Id00+0022Framed-Route00-10023Framed-IPX-Network0-10-100-124State00+0025Class0+0+00+26Vendor-Specific00-100-127Session-Timeout00-100-128Idle-Timeout00-10029Termination-Action0-100030Called-Station-Id0-100031Calling-Station-Id0-100032NAS-Identifier0+0+0+0+33Proxy-State0-10-10034Login-LAT-Service0-10-10035Login-LAT-Node0-10-10036Login-LAT-Group00-10037Framed-AppleTalk-Link00+0038Framed-AppleTalk-Network00-10039Framed-AppleTalk-Zone0-10-0060CHAP-Challenge0-100061NAS-Port-Type0-10-10062Port-Limit0-10-10063Login-LAT-Port表中，0表达在此类型包中，不可以跟随此属性状态；1表达在此类型包中，只有一个此属性状态可跟随；0+表达在此类型包中，0个或多个此属性状态可跟随；0-1表达在此类型包中，0个或1个此属性状态可跟随；2、RADIUS AUTHENTICATION PROTOCOL ACCESS-REQUEST下面是ACCESS-REQUEST包格式：LENGTHIDENTIFIER CODEREQUEST-AUTHENTICATORATTRIBUTES其中，CODE=1；CODE占一个字节IDENTIFIER占一个字节，用于匹配请求和应答。LENGTH 占二个字节，是整个数据报的长度，涉及CODE+IDENTIFIER+LENGTH +REQUEST-AUTHENTICATOR+ATTRIBUTES的所有长度。REQUEST-AUTHENTICATOR 是16字节的随机数，高位在先，此域用于认证答复和加密口令字。ATTRIBUTES是若干属性状态的集合。参考上表。3、RADIUS AUTHENTICATION PROTOCOL ACCESS-ACCEPT下面是ACCESS-ACCEPT包格式：LENGTHIDENTIFIER CODERESPONSE-AUTHENTICATORATTRIBUTES其中，CODE=2；CODE占一个字节IDENTIFIER占一个字节，用于匹配请求和应答。LENGTH 占二个字节，是整个数据报的长度，涉及CODE+IDENTIFIER+LENGTH +RESPONSE-AUTHENTICATOR+ATTRIBUTES的所有长度。RESPONSE-AUTHENTICATOR 是由REQUEST-AUTHENTICATOR计算得出，高位在先。ATTRIBUTES是若干属性状态的集合。参考上表。4、RADIUS AUTHENTICATION PROTOCOL ACCESS-REJECT下面是ACCESS-REJECT包格式：LENGTHIDENTIFIER CODERESPONSE-AUTHENTICATORATTRIBUTES其中，CODE=3；CODE占一个字节IDENTIFIER占一个字节，用于匹配请求和应答。LENGTH 占二个字节，是整个数据报的长度，涉及CODE+IDENTIFIER+LENGTH +RESPONSE-AUTHENTICATOR+ATTRIBUTES的所有长度。RESPONSE-AUTHENTICATOR 是由REQUEST-AUTHENTICATOR计算得出，高位在先。ATTRIBUTES是若干属性状态的集合。参考上表。5、RADIUS AUTHENTICATION PROTOCOL ACCESS-CHALLENGE下面是ACCESS-CHALLENGE包格式：LENGTHIDENTIFIER CODERESPONSE-AUTHENTICATORATTRIBUTES其中，CODE=11；CODE占一个字节IDENTIFIER占一个字节，用于匹配请求和应答。LENGTH 占二个字节，是整个数据报的长度，涉及CODE+IDENTIFIER+LENGTH +RESPONSE-AUTHENTICATOR+ATTRIBUTES的所有长度。RESPONSE-AUTHENTICATOR 是由REQUEST-AUTHENTICATOR计算得出，高位在先。ATTRIBUTES是若干属性状态的集合。参考上表。6、RADIUS AUTHENTICATION PROTOCOL ATTRIBUTES下面是属性状态的包格式：TYPELENGTHVALUETYPE占一个字节，表达属性状态的类型，、；LENGTH占一个字节，表达属性长度，涉及TYPE+LENGTH+VALUE；VALUE长度不定，由类型拟定。下面是所有TYPE的集合描述： 1User-Name 2User-Password 3CHAP-Password 4NAS-IP-Address 5NAS-Port 6Service-Type 7Framed-Protocol 8Framed-IP-Address 9Framed-IP-Netmask 10Framed-Routing 11Filter-Id 12Framed-MTU 13Framed-Compression 14Login-IP-Host 15Login-Service 16Login-TCP-Port 17 (unassigned) 18Reply-Message 19Callback-Number 20Callback-Id 21 (unassigned) 22Framed-Route 23Framed-IPX-Network 24State 25Class 26Vendor-Specific 27Session-Timeout 28Idle-Timeout 29Termination-Action 30Called-Station-Id 31Calling-Station-Id 32NAS-Identifier 33Proxy-State 34Login-LAT-Service 35Login-LAT-Node 36Login-LAT-Group 37Framed-AppleTalk-Link 38Framed-AppleTalk-Network 39Framed-AppleTalk-Zone 40-59 (reserved for accounting) 60CHAP-Challenge 61NAS-Port-Type 62Port-Limit63 Login-LAT-Port7、单个 ATTRIBUTES介绍由于ATTRIBUTES多达40多个，不也许一一介绍。这里选择几个重要且常用的作简朴介绍，其余可参照RFC文档。USER-NAME属性状态：格式：TYPELENGTHSTRINGTYPE=1，表达USER-NAME属性状态；LENGTH，表达整个属性状态长度，大于3；STRING，是名字字符串，可认为如下几种形式：简朴数字字符串，用于本地管理NAS；简朴可打印字符串；SMTP地址格式，如：ANS.1名字：以ANS.标准出现的名字。USER-PASSWORD属性状态：格式：TYPELENGTHSTRINGTYPE=2，表达USER-PASSWORD属性状态；LENGTH，表达整个属性状态长度，大于18小于30；STRING，是加密后的MD5摘要字符串。计算方法如下；假设S表达共享密码，RA表达REQUEST-AUTHENTICATOR，而口令被分为16位BITS的快，p1，P2，等等。则：b1 = MD5(S + RA) c(1) = p1 xor b1b2 = MD5(S + c(1) c(2) = p2 xor b2 . . . . . .bi = MD5(S + c(i-1) c(i) = pi xor biSTRING = c(1)+c(2)+ c(i) NAS-IP-ADDRESS属性状态：格式：TYPELENGTHADDRESSADDRESSTYPE=4，表达NAS-IP-ADDRESS属性状态；LENGTH，表达整个属性状态长度，6个字节；ADDRESS，表达IP地址，4字节。NAS-PORT属性状态：格式：TYPELENGTHPORTPORTTYPE=5，表达NAS-PORT属性状态；LENGTH，表达整个属性状态长度，6个字节；PORT，表达PORT号码，4字节，0-65535。SEVICE-TYPE属性状态：格式：TYPELENGTHVALUEVALUETYPE=6，表达SEVICE-TYPE属性状态；LENGTH，表达整个属性状态长度，6个字节；VALUE，表达服务属性，4字节，有如下一些取值：1 Login2 Framed3 Callback Login4 Callback Framed5 Outbound6 Administrative7 NAS Prompt8 Authenticate Only9 Callback NAS PromptFRAMED-PROTOCOL属性状态：格式：TYPELENGTHVALUEVALUETYPE=7，表达FRAMED-PROTOCOL属性状态；LENGTH，表达整个属性状态长度，6个字节；VALUE，表达协议属性，4字节，有如下一些取值：1 PPP2 SLIP3 AppleTalk Remote Access Protocol (ARAP)4 Gandalf proprietary SingleLink/MultiLink protocol5 Xylogics proprietary IPX/SLIP三、 RADIUS计费协议格式：1、RADIUS ACCOUNTING PROTOCOL 包格式下面是协议报文格式：LENGTHIDENTIFIER CODEAUTHENTICATORATTRIBUTESCODE域可以涉及如下一些值；4 Accounting-Request5 Accounting-ResponseIDENTIFIER占一个字节，用于匹配请求和应答。LENGTH 占二个字节，是整个数据报的长度，涉及CODE+IDENTIFIER+LENGTH +AUTHENTICATOR+ATTRIBUTES的所有长度。AUTHENTICATOR 是16字节的随机数，高位在先，此域用于认证答复和加密口令字。ATTRIBUTES是若干属性状态的集合，其长度是不拟定的。不同的CODE值可以跟随不同的属性值。下表是一个总结：RequestResponse#Attribute0-101User-Name002User-Password003CHAP-Password0-104NAS-IP-Address0-105NAS-Port0-106Service-Type0-107Framed-Protocol0-108Framed-IP-Address0-109Framed-IP-Net mask0-1010Framed-Routing0+011Filter-Id0-1012Framed-MTU0+013Framed-Compression0+014Login-IP-Host0-1015Login-Service0-1016Login-TCP-Port0018Reply-Message0-1019Callback-Number0-1020Callback-Id0+022Framed-Route0-1023Framed-IPX-Network0024State0+025Class0+0+26Vendor-Specific0-1027Session-Timeout0-1028Idle-Timeout0-1029Termination-Action0-1030Called-Station-Id0-1031Calling-Station-Id0-1032NAS-Identifier0+0+33Proxy-State0-1034Login-LAT-Service0-1035Login-LAT-Node0-1036Login-LAT-Group0-1037Framed-AppleTalk-Link0-1038Framed-AppleTalk-Network0-1039Framed-AppleTalk-Zone1040Acct-Status-Type0-1041Acct-Delay-Time0-1042Acct-Input-Octets0-1043Acct-Output-Octets1044Acct-Session-Id0-1045Acct-Authentic0-1046Acct-Session-Time0-1047Acct-Input-Packets0-1048Acct-Output-Packets0-1049Acct-Terminate-Cause0+050Acct-Multi-Session-Id0+051Acct-Link-Count0060CHAP-Challenge0-1061NAS-Port-Type0-1062Port-Limit0-1063Login-LAT-Port表中，0表达在此类型包中，不可以跟随此属性状态；1表达在此类型包中，只有一个此属性状态可跟随；0+表达在此类型包中，0个或多个此属性状态可跟随；0-1表达在此类型包中，0个或1个此属性状态可跟随；2、RADIUS ACCOUNTING PROTOCOL ACCOUNTING-REQUEST下面是ACCOUNTINGREQUEST包格式：LENGTHIDENTIFIER CODEREQUEST-AUTHENTICATORATTRIBUTES其中，CODE=4；CODE占一个字节IDENTIFIER占一个字节，用于匹配请求和应答。LENGTH 占二个字节，是整个数据报的长度，涉及CODE+IDENTIFIER+LENGTH +REQUEST-AUTHENTICATOR+ATTRIBUTES的所有长度。REQUEST-AUTHENTICATOR 是16字节的MD5 HASH结果值，高位在先。ATTRIBUTES是若干属性状态的集合。参考上表。3、RADIUS ACCOUNTING PROTOCOL ACCOUNTING-RESPONSE下面是ACCOUNTINGRESPONSE包格式：LENGTHIDENTIFIER CODERESPONSE-AUTHENTICATORATTRIBUTES其中，CODE=5；CODE占一个字节IDENTIFIER占一个字节，用于匹配请求和应答。LENGTH 占二个字节，是整个数据报的长度，涉及CODE+IDENTIFIER+LENGTH +RESPONSE-AUTHENTICATOR+ATTRIBUTES的所有长度。REQUEST-AUTHENTICATOR 是16字节的MD5 HASH结果值，高位在先。ATTRIBUTES是若干属性状态的集合。参考上表。4、RADIUS ACCOUNTING PROTOCOL ATTRIBUTES下面是属性状态的包格式：TYPELENGTHVALUETYPE占一个字节，表达属性状态的类型，、；LENGTH占一个字节，表达属性长度，涉及TYPE+LENGTH+VALUE；VALUE长度不定，由类型拟定。下面是所有TYPE的集合描述：40 Acct-Status-Type41 Acct-Delay-Time 42Acct-Input-Octets 43Acct-Output-Octets 44Acct-Session-Id 45Acct-Authentic 46Acct-Session-Time 47Acct-Input-Packets 48Acct-Output-Packets49 Acct-Terminate-Cause50 Acct-Multi-Session-Id 51Acct-Link-Count5、单个 ATTRIBUTES介绍由于ATTRIBUTES较多，不也许一一介绍。这里选择几个重要且常用的作简朴介绍，其余可参照RFC文档。ACCT-STATUS-TYPE属性状态：格式：TYPELENGTHVALUEVALUETYPE=40，表达ACCT-STATUS-TYPE属性状态；LENGTH，表达整个属性状态长度，6个字节；VALUE，表达服务属性，4字节，有如下一些取值：1Start2Stop7Accounting-On8Accounting-OffACCTSESSION-ID属性状态：格式：TYPELENGTHSTRINGTYPE=44，表达ACCTSESSION-ID属性状态；LENGTH，表达整个属性状态长度，大于3；STRING，是可见ASCII字符；四、 RADIUS MSC图：1、基本实体说明在以下的讨论中，我们使用如下三个实体：用户实体：USERNAS RADIUS 客户实体：CLIENTRADIUS SERVER 实体：SERVER2、普通认证过程MSC图USERSERVERCLIENTAccess-request &set timeoutUsername，passwordAccess-response &unset timeout Timeout, send request again&set timeoutAuthentication endAuthentication end3、和CHAP交互认证过程（成功）MSC图CLIENTUSERSERVERAccess-request &set timeoutUsername，password Timeout, send request again&set timeoutAccess-challenge &unset timeoutPrompt for responseNew Access-request &set timeoutUser responseAccess-response &unset timeout4、和CHAP交互认证过程（失败）MSC图SERVERCLIENTUSERAccess-request &set timeoutUsername，password Timeout, send request again&set timeoutAccess-challenge &unset timeoutPrompt for responseNew Access-request &set timeoutUser responseAccess-reject & unset timeoutAuthentication fail5、计费过程（正常）MSC图CLIENTUSERSERVERAccess-request &set timeoutUsername，password Timeout, send request again&set timeoutAuthentication endAccess-response &unset timeoutAcct-request(B) &set timeoutDistribute servicesAcct-request(E) &set timeout Content servicesAcct-response(B) &unset timeoutAcct-response(E) &unset timeout End services参考资料：1 Rivest, R., and S. Dusse, The MD5 Message-Digest Algorithm,RFC 1321, MIT Laboratory for Computer Science, RSA Data Security Inc., April 1992.2 Postel, J., User Datagram Protocol, STD 6, RFC 768,USC/Information Sciences Institute, August 1980.3 Reynolds, J., and J. Postel, Assigned Numbers, STD 2, RFC1700, USC/Information Sciences Institute, October 1994.4 Rigney, C., RADIUS Accounting, RFC 2139, April 1997.5 Rigney,C, “RADIUS Authentication, RFC2138,Aprial 1997.
