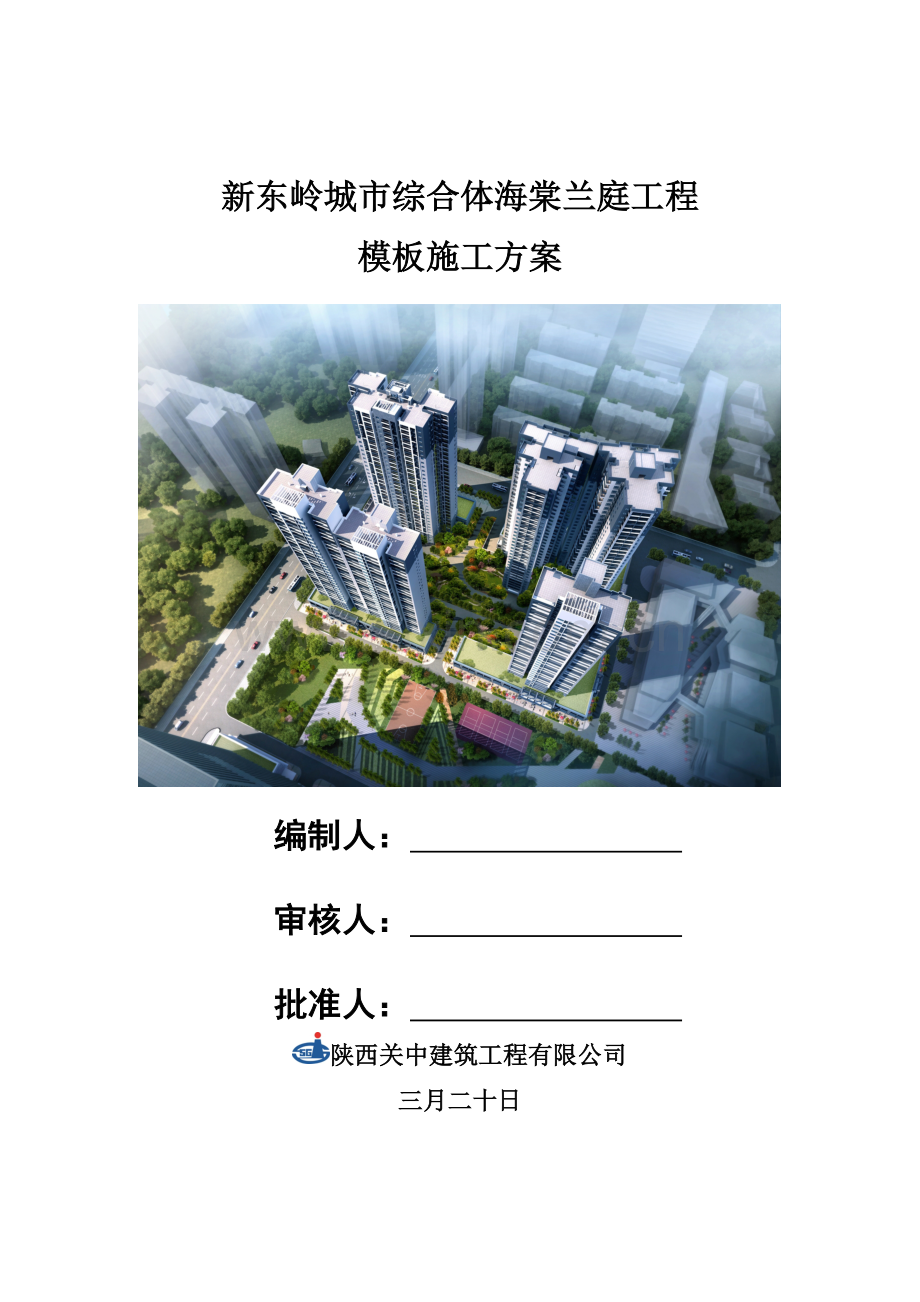

新东岭城市综合体海棠兰庭工程
模板施工方案

编制人：
审核人：
批准人：
陕西关中建筑工程有限公司
三月二十日

目 录

一、编制依据…………………………………………………………2
二、工程概况…………………………………………………………2
三、施工工期安排……………………………………………………2
四、施工准备…………………………………………………………3
五、重要施工方法及措施……………………………………………5
六、特殊部位的解决…………………………………………………11
七、模板的拆除………………………………………………………12
八、模板的维护与修理………………………………………………13
九、模板安装的允许偏差和检查方法：……………………………14
十、模板安装注意事项………………………………………………15
十一、模板设计计算…………………………………………………15

一、编制依据
1新东岭城市综合体海棠兰庭工程设计施工图纸
2、混凝土结构工程施工验收规范 GB50204-2023
3、建筑工程施工质量验收统一标准 GB50300-2023
二、工程概况
建筑规模
建筑面积（m2）
总建筑面积 126000 m2
建筑层数
建筑檐口高度
地上33层 地下1 层
95.88m
±0.000
±0.000相对于绝对标高576.150m（黄海系）
基底标高
基础底板底部标高为-7.4 m,、-6.3m。
结构形式
主体结构
全现浇钢筋砼剪力墙结构
基础结构
全现浇钢筋砼筏形基础
砼强度
C35、C35 P6、C40、C50
钢筋
保护层
基础底板
25mm
且不小于纵筋直径
墙体
地下室外墙外侧
25mm
其它
15mm
楼板
15mm
梁
25mm
建筑物
抗震
抗震设防烈度
7度
抗震等级
二级
结构断
面尺寸
±0.000以下墙体厚度
250㎜、350㎜
±0.000以上墙体厚度
200㎜、250㎜、300㎜
基础底板厚度
400㎜、1400㎜
±0.000以上楼板厚度
100㎜、120㎜
标准层层高
2.90m
三、施工工期安排
1、 工期规定：
开工日期为：2023年3月5日；主体结构计划封顶日期为：6#楼2023年11月17日；2、3#楼2023年12月2日；4、5#楼2023年12月9日；1#楼2023年12月12日。
四、 施工准备
4.1、技术准备
a. 熟悉审查图纸。
b. 拟采用的模板体系的资料收集。
4.2、机具准备
压刨、平刨、电锯、砂轮机、手提电锯、手提电刨、冲击钻、手枪钻、无齿锯、电焊机、角磨机。
4.3、材料准备
各结构部位拟采用的模板见下表：
序号
使用部位
选用模板及支撑体系
配模数量
1
楼板
竹胶板、主楞Ф48钢管；次楞40×70mm木方;支撑为Ф48钢管
配备三层
2
标准层
86系列拼装式大模板，自稳钢支架体系
配备整层
3
非标层
12mm竹胶板散拼
一层
4
楼梯
定型钢制踏步梯段
配备一层
5
阳台
定型钢质模板
配备三层
12mm竹胶板、86系列6mm全钢大模板、40×70mm方木，U型托、φ48×3.5mm钢管及扣件等。
4.4、隔离剂选用
大模板采用专用隔离剂，顶板及梁采用脱模剂。
五、 重要施工方法及措施
5.1流水段划分
本工程±0.000以下及非标层结构工程施工，划分为四个施工区（即：6#楼及裙楼为一个施工区，2、3#楼及裙楼为一个施工区，4、5#楼及群楼为一个施工区，1#楼及裙楼为一个施工区），每个区划分为两个施工流水段。
本工程标准层结构工程施工，划分为四个施工区（即：6#楼为一个施工区，2、3#楼为一个施工区，4、5#楼为一个施工区，1#楼为一个施工区），每个区划分为两个施工流水段。
5.2模板设计
5.2.1根据本工程层高特点±0.000以下车库及裙楼采用散拼木模，模板支撑系统采用φ48*3.5钢管及扣件、12厚胶合板、40×80支承木方、梁板竖向支撑顶部可调支托、立杆基础垫板等。
（1）楼层施工时，高支模部位支撑体系同步一起搭设，但在具有拆除条件前不得随意拆除，并与已浇筑结构可靠连接顶紧。
（2）支撑立杆基础应具有足够的承载力。
（3）梁、板支撑立杆布置基本方案：
梁侧模板主楞采用直径48*3.5钢管，次楞采用40×80木方，面板采用12厚木胶合板；梁底纵向支撑采用40×80木方，小横杆采用48*3.5钢管； 梁两侧立杆距梁侧面距离均250mm,梁下均增长一根立杆支撑，两侧立杆及梁下立杆纵向间距分别为400、800mm；
现浇板模板支撑采用钢管扣件支撑系统40×80木方支承12厚木胶合板，48*3.5钢管支承木方；板下支撑立杆纵横间距800mm。
梁、板竖向支撑顶部均采用可调支托。
详见附图与计算书。
（4）梁侧模板均设立对拉螺栓，做法详见设计图。
（5）水平拉杆布置
钢管支撑架水平拉杆步距为不超过1.5m，在每一步距处纵横向应各设一道水平拉杆。在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。本工程局部层高在5.3m，最顶步距两水平拉杆中间加设一道水平拉杆。可调支托底部的立杆顶端沿纵横向设立一道水平拉杆。
根据本工程层高特点,选用86系列拼装式全钢大模板。拼装式大钢模板由面板（标准板）、阴角、阳角、异型板、支撑系统、操作平台及其它辅助配件等组成，具体见附图。

组合式大钢模板
（1）面板
板面是直接与混凝土接触的部分，规定表面平整，拼缝严密，且要有良好的强度及刚度；面板选用6mm厚整块刚面板拼焊而成，这种面板具有良好的强度和刚度，能承受较大的混凝土侧压力及其它施工荷载，反复运用率高，一般周转次数在400次以上。此外，由于钢板面平整光洁，耐磨性好，易于清理，这些均有助于提高清水混凝土表面的质量。
（2）背楞
背楞是面板的支承骨架，通常由横肋、竖肋组成，直接承受面板传来的荷载。竖肋一般选用8#槽钢，间距为300～350㎜；加强背楞采用10#槽钢，并纵向设立三道；竖肋与板面之间用断续焊焊点间距在20㎝以内，横肋与竖肋之间采用钩头卡具连接，以便于拆卸改装。
（3）、支撑系统
支撑系统的单个组成单元由横向及斜向两根杆件与大模板形成一个三角支撑架，每块大模板上一般设2～3个支撑架，形成单块大模板的支撑体系。支撑架较常见的有两种类型，一种是由型钢和地脚螺栓组成（刚性支腿），另一种是由圆钢管及可调丝杆组成（柔性支腿）。其作用是承受风荷载和水平力，以防止模板倾覆，保持模板堆放和安装时的稳定。支撑架上端及下端与大模板上、下两排水平主龙骨用螺栓或楔形卡子连接，钢性支腿其下部横杆外端部设有地脚螺栓，用以调节模板的垂直度；而柔性支腿其下部横杆外端部与竖向斜撑杆为铰接连接，靠转动钢管自身来调节模板垂直度。
（4）、操作平台
操作平台由脚手板和三角架构成，附有铁爬梯及护身栏。三角架与竖向背楞连接用卡具紧固，每块大模板上设2～4个三角架。三角架上满铺脚手板，组装及拆除都比较方便。护身栏用钢管作成，内挂安全网。每块大模板设钢爬梯一个，供操作人员上下使用。
（5）、其它辅助配件
穿墙螺栓用以连接固定墙体两侧的大模板，承受混凝土的侧压力，保证墙体的厚度。内外墙模板纵向相应设立三排穿墙螺栓，横向穿墙孔间距不超过1200mm。穿墙螺栓采用T32锥形螺栓，大头T32、小头Ф28，设钢楔孔，每套穿墙螺栓由1根螺栓、1个螺母、2块垫片和1个钢楔组成。
墙体同一侧的两块大模板，靠模板边框连接器外加1300㎜长8#槽钢背楞，用背楞构栓与大模板主肋拉结，使两块大模板紧密结合。
其它辅助配件如托角板、阴角压槽、阴角钩栓、直角背楞等，其余配件均为大模板与阴、阳角模之间的连接紧固配件。
5.3大模板类型
大模板按使用结构部位的不同分为内、外墙体大模板、阴阳角模、其它配套模板（涉及楼梯定型模板，梁模板）等。
1、内墙模板
内墙模板的尺寸型号一般相称于内墙面尺寸减去两侧阴角模尺寸后的大小，这种模板由于无拼接缝，浇筑的墙面平整。内墙模板分为整体式大模板、组合式大模板；整体式大模板是将大模板的面板、骨架、支撑系统和操作平台组拼焊成整体，这种大模板通用性差，因而目前最常用的一种形式为组合式大模板。组合式大模板除将面板与竖向背楞点焊之外，其余各组成构件之间均以卡具或螺栓连接，易于重新组装。组合式大模板通过独立配制的阴、阳角模，可以把纵、横墙的模板组装在一起，用以同时浇筑纵横墙的混凝土。并可适应不同开间、进深尺寸的需要，运用模数条模板加以调整。
2、外墙模板
全现浇混凝土外墙模板结构构造与组合式内墙大模板基本相同，但由于全现浇混凝土外墙的观感质量关系到整幢建筑物的总体形象，例如门窗口洞的上下一垂直、左右一水平，装饰线条的设立，大阳角的通顺、方正以及上下层墙体的接缝平整度等问题，均对外墙大模板工程提出了新的规定，因此除其宽度要按外墙开间设计外，还要重点解决以下几个问题：
（1）外墙外侧大模板的支设问题。
外墙内侧大模板可直接支承在楼板上，但外墙外侧模板的支设，需要解决支承问题。外墙大模板就可直接支设在阳台上，阳台栏板后施工，在外墙外侧无阳台板处，采用吊梆模的施工方法。
（2）要保证相邻模板平整一致，防止上、下层出现错台和漏浆。
防止上、下层错台和漏浆的措施：在浇筑楼板混凝土时，外墙体在楼板上皮标高处的水平施工缝应使外侧比内侧高出20-30mm，为保证外墙体与顶板处观感质量。在支设上层外墙大模板前，沿外墙周圈水平接缝处，粘贴一层海绵条，在安装大模板时，使大模板底部与下层墙体紧密结合；这样既可以保证墙体平整，也可以防止上下墙体错台、漏浆。墙体水平施工缝解决详见下图。
保证相邻模板平整的措施是：在相邻的模板垂直接缝的侧边框上，粘贴一层海绵条，靠模板边框连接器卡紧，外加1300㎜长8#槽钢背楞，用背楞构栓与大模板背楞拉结，使两块大模板紧密结合。
（3）要保证外墙大阳角顺直、方正
外墙大角的解决，一般有两种方法，一种是外墙大角处两侧相邻的大模板，采用在边框上钻连接销孔，将1根80×80㎜的角模固定在一侧大模板上，两侧模板安装后，用U形卡与另一侧模板连接固定。另一种作法是，单独配制阳角模，与两侧大模板用边框连接器卡紧，外加直角背楞（950×950㎜的8#槽钢）与两侧大模板背楞用卡具拉结紧固，此种作法有助于控制外墙阳角的方正。
为了控制外墙大阳角的顺直，除了用内控点法控制轴线外，还需提前用经纬仪将外墙轴线及时投测到操作层下一层的混凝土墙体上，在安装外墙阳角模时，用线坠参照下层墙体轴线控制线吊垂直，规定误差控制在2㎜以内为合格。
3、阴、阳角模
阴角模采用刚性角模，由6mm厚钢板与L80×8角钢焊成框，横向附加80×6mm钢板加筋，两侧竖向角钢攻Ф14螺栓孔，以便于与标准板安装固定。
阳角模采用刚性定型模板，由∠80×8角钢焊成框，内附80×6㎜钢板横向加筋，阳角模侧边角钢按大模板侧边孔位攻Ф14螺栓孔，以便于与标准板安装固定。同时每个阳角模配6个轻钢件连接用4槽钢对面焊成形。
异型板采用刚性定型模板，根据实际尺寸加工，由L80×8角钢焊成框，内附80×6㎜钢板横向加筋，侧边按大模板侧边孔位攻Ф14螺栓孔，以便于与标准板安装固定。异型角模与大模板之间采用L=200小钩栓和小背楞进行加固。较大的异型角模设有穿插墙螺栓加固。
模板与模板、模板与阴阳角模、异型角模接缝均采用企口式连接，预留2mm作施工调节缝。

5.4顶板模板施工：
（1）施工流程：搭设满堂脚手架→安装主楞 →安装次楞→铺板模→校正标高 →加设立杆水平拉杆→预检
（2）施工方法：采用40×80方木封边，12厚竹胶板拼装（楼板跨度不大于4米时按跨度的2‰起拱），钢管脚手架支撑，钢管架立杆上下层在同一位置，立杆底垫通长50㎜厚木板。主龙骨采用48*3.5钢管。墙体混凝土浇筑高度比楼板底高度高20mm（通过楼层标高控制线控制），保证浮浆剔除见石子后墙顶混凝土超过楼板底3～5mm；弹出板底高度线；在周边方木侧面用404胶粘贴40mm宽5mm厚海绵条，防止漏浆。竹胶板与墙面紧贴，保证墙板阴角方正（详见附图）。顶板的预留洞：预留洞口做定型模板。采用40*80mm木方作口套，外覆多层板，洞口处钢筋断开后，四周加强筋。洞口拆模后，效果规定：板面尺寸对的，位置对的，边角方正，不漏浆，不扭曲、不变形，上下层中心线误差不大于3mm，拆模后作好覆盖。
（3）阳台模板、空调板模板支设
阳台顶板、空调板模板同室内顶板一起支设，立杆间距同室内。做好水平拉杆不少于三道与室内连接，阳台梁底配通模。纵向梁和横向梁模板做子口，接头处贴密封条。
5.5剪力墙大模板的支设
施工顺序：施工准备 → 测量放线 → 贴海绵条 → 阴角模连接临时固定 → 吊内墙侧模 → 临时固定 → 外模吊装固定 → 调整加固 → 验模报验
施工前检查底板的平整度，抹上砂浆找平层，达成强度后，沿边线贴上海绵条。
阴角模就位，吊环用铁丝与墙体主筋系牢，临时固定。阴角模安装借助暗柱主筋，水平方向做多点定位，保证墙肢厚度，防止阴角模因压接不牢，浇砼时产生扭转，导致墙角扭曲，墙面不平。
内墙一侧模板安装就位，穿对拉螺栓入另一侧模板，依墙体边线，一方面调整模板水平位置，然后吊线坠，调整模板垂直度。临时锁上二或三根螺栓，然后调整模板水平位置（依墙体边线），调整垂直，左右位置严格符合线位，逐根紧固螺栓。
5.5.1检查：一面墙有多于一块模板的墙面挂通线检查，重要检查接缝的平整，墙模板的垂直度，井筒模的平面位置，对角尺寸，穿墙螺栓的紧固，接缝严密度；外墙检查大角方正垂直，外墙上下的严密度。
5.5.2首检合格后，报专业工长验模，申请监理验模，做分项工程验收，签定工程验收单，模板工交砼工办理交接验手续。
5.6楼梯模板的支设
标准层部分采用加工定型钢制楼梯，楼梯底板采用材料12mm厚竹胶板，40×80mm木方，架管、卡扣。支设涉及平台、底板、侧邦等；重要控制好标高位置及加固的牢固性，具体见下图。

5.6.1拆模板后，随即用竹胶板做护角遮盖。
六、特殊部位的解决
1、突出墙体大面的砼构件
在支设墙体大模板时，会碰到以下两种情况，与墙体大面相垂直连接的受力梁，如支承上层楼板的顶梁，支承楼梯的休息平台梁等；与墙体相连接的阳台栏板，外墙窗洞口外侧凸出的飘窗等。这些凸出墙面的混凝土构件，与墙体必须互相连接牢固，因此均直接影响到墙体大模板的支设。在施工过程中通常采用以下措施：
1）承受上部楼板荷载的大梁，梁的两端一般支承在两端墙体暗柱上，此处采用的办法是直接配置钢梁模板，将梁下端的墙体大模板设立梁下堵板，使墙、梁混凝土同时浇筑完毕。
2）楼梯间休息平台梁或板，采用预留插筋或预留梁豁的方式，进行二次浇筑。具体做法是：楼梯间休息平台板钢筋为二级钢时，在墙体支模前于相应位置预埋聚苯泡沫板留出口豁，进行二次插筋，聚苯泡沫板必须用胶带布密封严密，并用铁丝绑扎牢固，防止混凝土浇筑时移位；休息平台板中的一级钢于墙体支模前提前甩筋，预埋于墙体内，待墙体拆模后再从混凝土中剔出。
垂直于墙体的楼梯梁，在钢筋绑扎时预留出梁豁，并于支模时在相应位置提前预埋小木盒（或用胶带布密封的聚苯泡沫板），小木盒的大小，不仅要满足梁截面的需要，还要保证梁受力钢筋的锚固长度，以便于梁二次插筋。
3）阳台栏板及飘窗部位的解决，与楼梯间休息平台梁或板解决方法相同。
七、模板的拆除
6.1墙体模板的拆除：
6.1.1拆模的规定：当墙体砼强度达成砼强度1.2MPa时，方可拆除大模板；但在冬期施工时，当砼强度达成1.0MPa时，可松动大螺栓，达成4.0MPa时，方可拆除大模板。
6.1.2单行大模板的拆除的顺序是：先拆除纵墙模板，后拆横墙模板和门洞模板及组合柱模板。
6.1.3每块大模板的拆除的顺序是：先将连接扣件，上口卡子，穿墙螺栓等拆除，放入工具箱内，再松动地脚螺栓，使模板与墙面逐渐脱离。脱模困难时，可在模板底部用撬棍撬动，不得在上口撬动，晃动和用大锤砸模板。
6.2角模的拆除：
角模的两侧都是砼墙面，吸附力较大，加上施工中模板封闭不严，或者模位移被砼握裹，因此拆模较困难。可先将模板外表面的砼剔除，然后用撬棍从下部撬动，将角膜脱出，不可因角模拆除困难，用大锤砸，把模板碰弯或变形，使以后的支模、拆模更加困难。
6.3内墙洞口模板的拆除：
松动开阴角处螺丝，使模板边框和墙面脱离，用撬棍撬出模板，后立口的门洞板拆除时，要防止将门洞过梁部分的砼震裂。跨度大于1m的门洞口，拆模后要加设支撑，或延迟拆模。
大模板及配套模板拆除后，应及时将板面的水泥浆清理干净，刷好脱模剂，以备下次使用。
6.4顶板模板拆除：
6.4.1标准层顶模板拆除：
根据施工进度计划，地上部分达成标准层后，按每月5层，则每层用6天，顶板料采用四层配置。即支7层顶板时，拆三层顶板料。
6.4.2试块强度达成设计强度的75%后，可申请拆模。
八、模板的维护与修理
大模板的一次性耗资较大，用钢量较大，且规定周转使用次数在400次以上。因此要加强管理，及时做好维护、维修保养工作。
（1）平常保养要点
①在使用过程中应尽量避免碰撞，拆模时不得任意撬砸，堆放时要防止倾覆。
②每次拆模后，必须及时清除模板表面的残渣和水泥浆，涂刷脱模剂。
③对模板零件要妥善保管，螺母螺杆经常擦油润滑，防止锈蚀。拆下来的零件要随手放在工具箱内，随大模一起吊走。
④当一个工程使用完毕后，在转移到新的工程使用前，必须进行一次彻底清理，零件要入库保存，残缺丢件一次补齐。易损件要准备充足的备件。
（2）大模板的现场临时修理
板面翘曲、凹凸不平、焊缝开焊、地脚螺栓折断以及护身栏杆弯折等情况，是大模板在使用过程中的常见病和多发病。简易的修理办法是：
①板面翘曲可按前述制作方法修理。
②板面凹凸不平。常见部位在穿墙螺栓周边，其因素是：塑料套管偏长（板面凹陷）或偏短（板面外凹）。修理时，将模板板面向上放置，用磨石机将板面的砂将和脱模剂打磨干净。板面凸出部分可用大锤砸平或用气焊烘烤后砸平；板面凹陷，可在板面与纵向龙骨间放上花篮丝杠，拧转螺母，把板面顶回本来的位置。整平后，在螺栓孔两侧加焊扁钢或角钢，以加强板面局部的刚度。
③焊缝开裂。先将焊缝中的砂浆清理干净，整平后劲再横肋上多加几个焊点即可。当板面拼缝不在横肋上时，要用气焊边烤边砸，整平后满补焊缝，然后用砂轮磨平。周边开焊时，应用卡子将板面与边框卡紧，然后施焊。
④模板角部变形。由于施工中的碰撞和撬动，容易出现模板角部后闪现象，导致骨架变形。修理时，先用气焊烘烤，边烤边砸，使其恢复原状。
⑤地脚螺栓损坏。应及时更换。
⑥护身栏撞弯。应及时调直，断裂部位要焊牢。
对有些严重损坏的模板要厂家进行大修。
九、模板安装的允许偏差和检查方法：
9.1墙体允许偏差及检查方法：

项次
项目名称
允许偏差
检查方法
1
大角垂直
2
用经纬仪检查
2
楼层高度
5
用钢尺检查
3
全楼高度
10
用钢尺检查
4
内墙垂直
2
用2m靠尺检查
5
内墙表面平整
2
用2m靠尺检查
6
内墙厚度
-2~+2
用尺在销孔处检查
7
内墙轴线位移
5
用尺检查

9.2门洞允许偏差及检查方法：
项次
项次名称
允许偏差
检查方法
1
单个门窗口水平
3
拉线检查
2
单个门窗口垂直
2
用靠尺检查
3
楼层洞口水平
±10
拉线检查
4
楼层洞口垂直
±3
吊线检查

9.3大模板支模质量检查标准：
项次
项次名称
允许偏差
检查方法
1
垂直
3
用2m靠尺检查
2
位置
2
用尺检查
3
上口宽度
+2~-0
用尺检查
4
标高
5
用尺检查
十、模板安装注意事项
10.1一般规定：
10.1.1现场施工人员必须戴好安全帽，不准吸烟，不准往槽内扔东西。除后台木工外，其别人不能使用电锯、电刨。木工使用电锯时，严禁用手在电锯正对方向推木条。
10.1.2塔吊吊模板、木方、钢支撑等材料时，先检查是否挂稳再起吊。材料吊在空中时，下方严禁站人，哨兵要执证上岗，
10.1.3严格遵守“十不吊”的原则。
10.2大模板的堆放规定：
10.2.1平模堆放时应满足自稳角规定。两块大模板应采用板面对板面的存放方法。长期存放模板，要将模板连成整体。
10.2.2大模板存放在施工楼层上，必须有可靠的防倾倒措施，不得沿外墙边放置，要垂直于外墙存放。
10.2.3没有支撑或自稳角局限性的大模板，要放在专用的堆放架上，或者平卧堆放，不得靠在其它模板或构件上，严防下滑移倾倒。
第十一、应急预案
11.1指导思想和基本原则
以邓小平理论和“三个代表”重要思想为指导，坚持“以人为本”、“防止为主”的原则，构建“集中领导、统一指挥、结构完整、功能全面、反映灵敏、运转高效”的事故应急体系，全面应对施工过程中解决可预见和不可预见突发事件的能力。
11.2 目的和依据
为保证大族环球项目工程建设的顺利进行，迅速妥善解决各类突发性事件、事故，及时、有效地化解各类矛盾，建立分工明确、责任到人、常备不懈的突发事件处置保障体系，依据安全生产、治安、消防、卫生防疫、环保等有关法律、法规、规章和相关政策，制定本预案。
11.3应急预案领导小组及责任
11.3.1应急预案领导小组组织机构图

项目应急预案组织机构图
总指挥：项目经理
副总指挥：生产经理
副总指挥：安全总监
现场协调组
现场抢救组

现场疏导组

医疗保障组
善后解决组

预备机动组

总指挥：樊宏祥
副总指挥：王水、张军平
1、现场抢救组：组长：董集章 成员：杨红清、师自会、赵广伟、张鑫
2、现场协调组：组长：黄超 成员：宋继刚、付瑞东、刘佳星、赵阳
3、现场疏导组：组长：马洪俊 成员：王立新、石亚东、秦过江、崔青
4、医疗保障组：组长：贾越 成员：赵光伟、马天生、张艳梅、邰征
5、善后解决组：组长：张猛 成员：安春明、张春冲、魏建军、刘将
6、预备机动组：组长：孔凡杰 成员：付瑞民、庞天宝、杨立明、粱媛
6.8.3.2应急救援组织机构及其职责
项目经理是应急预案领导小组的第一负责人，负责紧急情况解决的指挥工作。
一、应急救援指挥部
职责
发生重大生产安全事故时：
（1）及时向地方安全生产监督管理部门、建设行政主管部门或者其他有关部门和局应急指挥部报告事态发展情况，执行上级有关指示和命令；
（2）发布应急救援命令；
（3）及时向现场派出指挥班子，并拟定现场指挥最高负责人；
（4）掌握汇总有关情报信息，及时作出处置决断；
（5）负责对重大事故救援工作的指挥调度，调动有关力量进行抢险救护工作，并协调获得项目外部救援支持。
（6）组织做好善后工作，配合上级开展事故调查。
二、现场指挥部
职责
（1）及时向指挥部报告事态发展及抢险救护情况，提出救援意见和建议，执行指挥部决策、指示、命令、指挥现场处置行动；
（2）迅速抢救伤员，采用控制事故险情蔓延扩大的有效措施；
（3）负责现场救援工作所需要装备、器材、物资的统一调度和使用，及救援工作人员的调配；
三、现场抢救组
职责
现场抢救组由项目安全保障部、工程部、技术部负责。重要职责是查明事故现场基本情况，制定现场抢险方案，明确分工。
四、现场协调组
职责
现场协调组由项目安所有、综合办、工程部、合约部门负责。重要职责协调各专业组间的抢险救援工作，及时报告事故抢险救援进展情况，贯彻上级关于事故抢险救援的命令和指示，调配各类抢险所需物资，及时沟通信息，在开展抢险救治过程中，应注意组织协调各种救援力量，贯彻各项安全防范措施，防止在抢险救援过程中发生其它意外事故。
五、现场疏导组
职责
现场疏导组由项目综合办负责。重要职责是调动保卫人员进行人员疏散，保护事故现场，协调警方对事故现场及周边地区和道路进行警戒、控制。
六、医疗保障组
职责
医疗保障组由项目综合办负责，重要职责是及时联系有关医疗单位对伤亡人员进行救治和处置。
七、善后解决组
职责
善后解决组由项目经理部领导、安全保障部、工程部、合约部门负责，重要职责是做好死难、受伤家属的安扶、慰问及思想稳定工作，消除不安定因素；查清事故发生时间、通过、因素、人员伤亡及财产损失情况，分清事故责任，并提出对事故责任者解决意见和防范措施。
八、预备机动组
职责
预备机动组由项目各部门未被指派参与其它各专业组的人员组成，重要职责是机动组织力量由总指挥调动、使用。
11.4生产安全事故的应急救援
11.4.1重要危险源
工地发生生产安全事故：物体打击、高处坠落
11.4.2生产安全事故的报告

项目生产安全事故报告程序流程图
生产安全事故发现人

项目经理

本地派出所
地方政府主管部门
项 目
应急救援程序
局应急救援指挥部办公室

局应急救援组织
善后解决组

报告内容
发生安全生产重大事故后，应及时报告程序规定进行报告，内容涉及：
（1）事故发生时间、地点、工程项目、公司名称；
（2）事故简要通过，伤亡人数，直接经济损失的初步估计；
（3）事故发生因素初步判断；
（4）事故发生后采用的措施及事故控制情况；
（5）事故报告单位。　　
11.4.3生产安全事故的应急救援
一、应急救援原则
一切“以人为本”，优先抢救伤员，保护现场作业人员的身体健康和生命安全。最大限度减少财产损失，做好事故现场的保护工作，按事故严重限度及时上报有关上级部门。
二、应急救援的实行
发生重大生产安全事故后
1、项目立即启动应急救援程序，招集相关人员成立专业救援组按各自职责展开工作。工程项目负责人要立即赶赴事故现场，加强指挥工作，组织力量对事故现场实行严密保护，防止随意挪动或毁坏与事故有关的残骸、物品、文献资料等，因抢救人员、防止事故扩大以及疏导交通需要移动现场物件的，应作出标志，绘制现场简图，写出书面记录，采用拍照或录像手段妥善保存现场重要痕迹和物证。协调有关力量，对重大问题及时作出决策，同时按上报程序迅速进行上报。
2、伤害事故的应急抢救方法
在生产过程中，由于危险因素的影响，会使人发生一些伤害事故，遇有伤害事故时，必须迅速采用急救措施，否则就会使事故扩大，导致严重后果。
（1）、创伤止血救护
出血常见于割伤、刺伤、物体打击和辗伤等。因此，及时止血是非常必要和重要的。遇有这类创伤时不要惊恐，可用现场物品如毛巾、纱布、工作服等立即采用止血措施。假如创伤部位有异物不在重要器官附近，可以拔出异物，解决好伤口。如无把握就不要随便将异物拔掉，应立即送医院，经医生检查，拟定未伤及内脏及较大血管时，再拔出异物，以免发生大出血措手不及。
（2）、对休克、呼吸及心跳骤停的紧急救护（心肺复苏术）
a）迅速判断患者有无意识（判断神志）
轻拍或轻轻摇动患者的肩部，高声喊叫或呼喊患者姓名（结识者），如无反映，立即用手指掐压人中穴、合谷穴约5秒。如患者出现反映，则立即停止掐压。
b）呼救人员并迅速把患者放置于仰卧位（放置体位）
一旦初步拟定患者无意识，应立即呼喊周边的人前来协助抢救。告知他们打电话告知急救医疗机构求助。同时把患者平放仰卧，撤去枕头及一切垫于头部的衣物。患者头、颈、躯干平直无扭曲，双手放于躯干两侧身旁。
c) 畅通呼吸道（开放气道）
d) 判断呼吸是否存在
畅通气道后，维持开放气道位置，用耳贴近患者口鼻，头部侧向患者胸部。眼睛观测患者胸部有无起伏；面部感觉患者气道有无气体排出；耳听串者气道有无气流通过的声音。观测5秒左右。
e) 人工呼吸
判断患者确无自主呼吸，即应迅速作人工呼吸，方法如下：
口对口人工呼吸，必须在保持气道畅通及患者张口的状况下进行。操作者用按在患者前额一手的拇指与食指，捏闭患者的鼻孔；深吸一口气后，张开口并用双唇完全包绕患者的嘴唇；用力向患者口内吹气（快而深），直至见患者胸部上抬；每次吹入量约为800-1200ml；一次吹气完毕后，应即与患者口脱离，轻抬起头部，眼视患者胸部，吸入新鲜空气，以便作下一次人工呼吸。同时放松捏鼻的手，以便患者从鼻孔呼气，此时患者胸部向下塌陷，有气流从口鼻排出。吹气时间为1-1.5秒，每次吹气间歇1.5秒。单人操作时，每按压胸部15次后，吹气2次，按压和通气之比为15:2；双人操作时，每按压胸部5次后，吹气1次，按压和通气之比为5:1。
f) 判断心跳是否停止（触摸颈动脉）
触摸时间不要超过10秒，触摸不到颈动脉搏动表白心跳已停止。
g) 胸外心脏按压，建立循环
判断患者确无心跳应迅速作心脏按压。患者应放置于水平位，头部不应高于心脏水平。在床上操作时，应在患者背部放一硬板。操作者跪于患者身旁一侧，便于操作。按压胸骨中下段1/3处。操作者的姿势应双臂绷直，双肩在患者胸骨上方正中，垂直向下用力按压，并运用上半身体重和肩、臂部肌肉力量按压。按压方式应平稳、有规律地进行，不要间断，不能冲击式地猛压，下压及放松的时间大体相等。放松时手掌根部不要离开胸骨定位点，按压频率为80-120次/分钟，按压深度成人为胸骨下端下陷4-5公分。心前区捶击（拳击或叩击），在胸外心脏按压前，无论何种情况、何种类型的心脏骤停，一律给予心前区捶击2-3次。
(3)、手外伤急救
在工作中发生手外伤时，一方面采用止血包扎措施。如有断手、断肢要应立即捡起，把断手用干净的手绢、毛巾、布片包好，放在没有裂缝的塑料袋或胶皮带内，袋口扎紧。然后在口袋周边放冰块雪糕等降温。做完上述解决后，施救人员立即随伤员把断肢迅速送医院，让医生进行断肢再植手术。牢记千万不要在断肢上涂碘酒、酒精或其他消毒液。这样会使组织细胞变质，导致不能再植的严重后果。
(4)、骨折急救
骨骼受到外力作用时，发生完全或不完全断裂时叫做骨折。按照骨折端是否与外相通，骨折分为两大类：即闭合性骨折与开放性骨折。前者骨折端不与外界相通，后者骨折端与外界相通，从受伤的限度来说，开放性骨折一般伤情比较严重。遇有骨折类伤害，应做好紧急解决后，再送医院抢救。
为了使伤员在运送途中安全，防止断骨刺伤周边的神经和血管组织，加重伤员痛苦，对骨折解决的基本原则是尽量不让骨折肢体活动。因此，要运用一切可运用的条件，及时 、对的的对骨折做好临时固定、临时固定应注意以下事项：
a）如有开放性伤口和出血，应先止血和包扎伤口，再进行骨折固定。
b）不要把刺出的断骨送回伤口，以免感染和刺破血管和神经。
c）固定动作要轻快,最佳不要随意移动伤肢或翻动伤员,以免加重损伤,增长疼痛。
d）夹板或简便材料不能与皮肤直接接触，要用棉花或代替品垫好，以防局部受压。
e）搬运时要轻、稳、快，避免震荡，并随时注意伤者的病情变化。没有担架时，可运用门板、椅子、梯子等制做简朴担架运送。
(5)、眼睛受伤急救
发生眼伤后，可做如下急救解决：
a）轻度眼伤如眼进异物，可叫现场同伴翻开眼皮用干净手绢、纱布将异物拨出。如眼中溅进化学物质，要及时用水冲洗。
b）严重眼伤时，可让伤者仰躺，施救者设法支撑其头部，并尽也许使其保持静止不动，千万不要试图拔出插入眼中的异物。
c）见到眼球鼓出或从眼球脱出的东西，不可把它推回眼内，这样做十分危险，也许会把能恢复的伤眼弄坏。
d）立即用消毒纱布轻轻盖上，如没有纱布可用刚洗过的新毛巾覆盖伤眼，再缠上布条，缠时不可用力，以不压及伤眼为原则。做出上述解决后，立即送医院再做进一步的治疗。
(6)、脊柱骨折急救
脊柱骨俗称背脊骨，涉及颈椎、胸椎、腰椎等。对于脊柱骨折伤员假如现场急救解决不妥，容易增长痛苦，导致不可挽救的后果。特别是背部被物体打击后，均有脊柱骨折的也许。对于脊柱骨折的伤员，急救时可用木板、担架搬运，让伤者仰躺。无担架、木板需众人用手搬运时，抢救者必须有一人双手托住伤者腰部，切不可单独一人用拉、拽的方法抢救伤者。否则，把受伤者的脊柱神经拉断，会导致下肢永久性瘫痪的严重后果。
11.5监测监控
建立项目各级施工人员应急预案生产责任制，项目经理与各施工单位负责人签订应急预案生产责任状，做到层层负责，横向到边，竖向到底。

十一、模板设计计算：
大模板验算：
（一）荷载、计算项目和构造与计算简图
1、荷载

（1）新浇砼的侧压力标准值。当模板高度H=2.5～3.0m时，新浇筑砼墙体对模板的侧压标准值。可按右下图拟定。
（2）施工荷载及倾倒混凝土时产生的荷载标准值等。
2、大模板需计算的项目
（1） 板面、与板面直接焊接的纵横肋、竖向主梁的
强度和刚度计算；上述构件均是受弯构件，与板面直
接焊接的纵横肋是板面的支承边。横向主梁作为竖向
肋的支座，穿墙螺栓作为坚向主梁的支座。
（2）穿墙螺栓的强度。
（3）吊装 模板钢吊环的强度及焊缝强度。
3、大钢模板构造与计算简图如下图所示。

（二）荷载取值
新浇筑砼侧压力标准值，取模板高度H=2.5～3.0m时的最大侧压力F=50 KN/㎡；
新浇筑砼侧压力设计值F1=50×1.2=60 KN/㎡；
倾倒砼时荷载标准值取2.0 KN/㎡，则其设计值为：F2=2×1.4=2.8 KN/㎡。
（三）钢面板计算
钢面板与纵横肋采用断续焊焊接成整体，钢面板被提成若干块矩形方格，根据矩形方格长宽尺寸的比例，可把钢面板当作单向板或双向板计算，当长宽比大于2时，单向板可按三跨或四跨连续梁计算，并以竖向肋为支点计算简图如下：

1、钢面板强度验算
查《建筑施工手册》表2-14得四跨连续梁最大弯矩系数及挠度系数分别为：
Km=-1.07 Kf=0.632
取1㎜宽的板带为计算单元，则荷载为：
F3= F1 + F2 =60+2.8=62.8 KN/㎡=0.0628 N/㎜2
则面板均布荷载为：
q1= F3×1=0.0628N/㎜，但应乘以0.85的荷载调整系数，即：
q`1=0.85×0.0628=0.0534 N/㎜
钢面板相关参数如下：
E=2.06×105 N/㎜2
I=bh3/12=1×63/12=18mm4
w= bh2/6=1×62/6=6.0 mm3
则弯矩最大值为：
Mmax=0.107×q`1×L2=0.107×0.0534×3002=514.24N.mm
抗弯承载力：
δmax=Mmax/w=514.24/6.0
=85.7N/ mm2<fm=215 N/ mm2
钢面板强度满足规定。
2、挠度验算 (挠度以荷载标准值验算)：
ωmax=0.632×q×L4/(100EI)
=0.632×0.05×3004/(100×2.60×105×18)
=0.55㎜ < L/500=300/500=0.6㎜
满足规定。
(四) 竖肋验算
竖肋以大横肋为受力支点，简化成两跨连续梁进行计算，上
