荆沙大道（东方大道—深圳大道）污水工程
人
工
顶
管
施
工
方
案

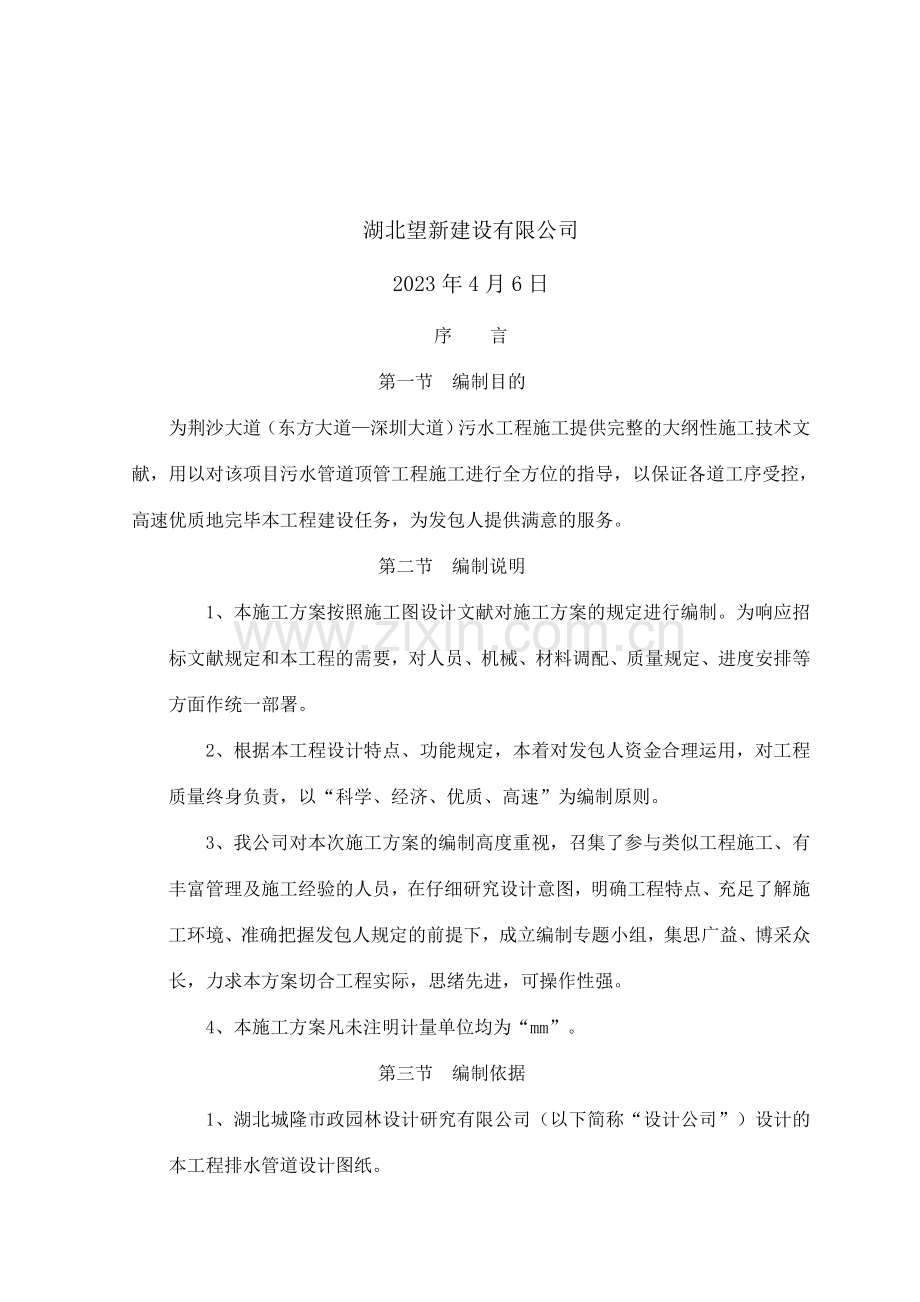

湖北望新建设有限公司
2023年4月6日
序 言
第一节 编制目的
为荆沙大道（东方大道—深圳大道）污水工程施工提供完整的大纲性施工技术文献，用以对该项目污水管道顶管工程施工进行全方位的指导，以保证各道工序受控，高速优质地完毕本工程建设任务，为发包人提供满意的服务。
第二节 编制说明
1、 本施工方案按照施工图设计文献对施工方案的规定进行编制。为响应招标文献规定和本工程的需要，对人员、机械、材料调配、质量规定、进度安排等方面作统一部署。
2、 根据本工程设计特点、功能规定，本着对发包人资金合理运用，对工程质量终身负责，以“科学、经济、优质、高速”为编制原则。
3、 我公司对本次施工方案的编制高度重视，召集了参与类似工程施工、有丰富管理及施工经验的人员，在仔细研究设计意图，明确工程特点、充足了解施工环境、准确把握发包人规定的前提下，成立编制专题小组，集思广益、博采众长，力求本方案切合工程实际，思绪先进，可操作性强。
4、 本施工方案凡未注明计量单位均为“mm”。
第三节 编制依据
1、 湖北城隆市政园林设计研究有限公司（以下简称“设计公司”）设计的本工程排水管道设计图纸。
2、 国家和行业现行的施工及验收规范：
依据设计施工图纸、技术文献和招标文献规定，本工程项目的材料、设备、施工必须达成现行中华人民共和国及省市、行业的一切有关法规、规范的规定。
1） 《室外排水设计规范》GB50014-2023
2） 《给水排水管道工程施工及验收规范》GB50268-2023
3） 《砌体结构设计规范》GB 50003-2023
4） 《混凝土结构设计规范》GB 50010-2023
5） 《混凝土和钢筋混凝土排水管》GB/T11836-2023
6） 《给水排水工程构筑物结构设计规范》GB50069-2023
7） 《给水排水构筑物施工及验收规范》GB50141-2023
8） 《混凝土结构工程施工质量验收规范》GB50204-2023
9） 《建筑地基基础工程施工质量验收规范》GB50202-2023
10） 《给水排水工程钢筋混凝土沉井结构设计规程》CECS137:2023
11） 《给水排水工程顶管技术规程》CECS246:2023
12） 《顶进施工法用钢筋混凝土排水管》JC/T640-2023
13）《埋地用聚乙烯（PE）结构臂管道系统》
第一部分：聚乙烯双臂波纹管材 GB/T19472.1-2023
第二部分：聚乙烯缠绕结构臂管材 GB/T19472.2-2023
14）《埋地聚乙烯排水管管道工程技术规范》CECS164:2023
3、 我公司《管理手册》、《质量管理体系》、《环境管理体系》和《职业健康安全管理体系》等文献。
第四节 编制范围
根据业主总体建设计划安排，本工程的重要建设内容为在荆沙大道（东方大道—深圳大道）道路以北绿地内，位于道路中心线以北17.0米处，铺设污水主管d800-d1000污水主管道及过路PE管线2段，主管线总长约900.5米，分11段顶进完毕。本次设计有两条过街管线（横穿荆沙大道），一条在W4∽W4-1米处，另一条在W8∽W8-1米处。
施工范围为按设计图纸完毕以非开挖方法施工等及相关措施工程。
第二章 工程概况及编制说明
第一节 人工顶管工程概况
一、 概述
本工程的重要建设内容为在荆沙大道（东方大道—深圳大道）道路以北绿地内，位于道路中心线以北17.0米处，铺设污水主管d800-d1000污水主管道及过路PE管线2段，主管线总长约900.5米，分11段顶进完毕。本次设计有两条过街管线（横穿荆沙大道），一条在W4∽W4-1米处，另一条在W8∽W8-1米处。
二、 工程设计
1.本次设计荆沙大道（东方大道—深圳大道）污水管道转输深圳大道污水流量，污水自东向西排入东方大道污水系统，最终排入城东污水解决。
2.本段管道采用非开挖方法施工。管道施工完后将原（现状）横管、雨水口进行其连接。破损者进行更换。
3、水文条件，不良地质现象。
该场地地下水有两类，即上层滞水与承压水。
根据地勘资料，该地区抗震设防烈度为6度，场地类别为II类，场地内上层滞水及地基土对混凝土结构和钢筋混凝土结构中的钢筋均具有微腐蚀性。
自上而下的土层为杂填土、粉质粘土夹粉土、淤泥质粉质粘土、粉质粘土夹粉土、粉砂、圆砾。
三、 施工规定
1、 设计图中尺寸单位：管道断面尺寸以毫米计，其余以米。采用沙市坐标系，黄海高程系统。
2、 管材：顶管施工段选用Ⅲ级钢筋砼管承口F管。管材应符合国家现行标准《混凝土和钢筋混凝土排水管》（GB/T11836-2023）的规定，钢承口橡胶圈止水柔性接口。
3、 检查井：井面标高规定与道路施工后地面相平。
4、 工作井、接受井采用沉井施工方法.沉井施工规定:沉井结构拟采用排水法施工，干封底。起沉标高为现状地面下1.0m，采用1:1进行放坡开挖。沉井采用两次制作，两次下沉；第一节的制作高度为4m。沉井制作前应按《给水排水构筑物工程施工及验收规范》（GB 50141-2023）第7.3节沉井的规定铺设砂垫层和垫木；沉井抽除垫木下沉，应在砼达成设计强度后进行；刃脚斜面的模板，应在混凝土强度达成设计强度的70%及以上时方可拆除。
5、 施工放线：严格按设计图所注管位、高程放线；工作井、接受井的定位应准确；顶管施工前，应对施工完毕后的工作井、接受井重新校验以保证管道按设计轴线埋设，能从工作井顶出后，准确的到接受井。
6、 由于顶管工作井和接受井附近有其它专业管线，施工前应请专业管线的管理部门现场拟定其位置，如影响顶管工作井和接受井正常施工的需进行临时排迁，施工完毕后再行恢复至原位置。
7、 在顶进过程中，应对已顶管沿线地面和构筑物进行观测，地表沉降（或隆起）不得大于±50毫米。
8、 顶管的施工、施工监测、地面沉降均应满足《给水排水工程顶管技术工程》（CECS246:2023）中的相应规定。
9、 顶管完毕后，管道内部在管节接头作勾缝解决，管道与检查井联结处灌浆要饱满，防止渗漏。
10、 混凝土
预制盖板：混凝土C30，抗渗等级P6。现浇底板：混凝土C30，P6。垫层：混凝土C15，砂卵石。混凝土中的碱含量最大限制，应符合现行标准《混凝土碱含量限制标准》CECS 53的规定，且在任何情况下混凝土中碱的含量不得大于3kg/m3。混凝土结构的环境类别为二a。
11、 钢筋:普通钢筋：HRB335钢筋标准应符合《钢筋混凝土用热轧光圆钢筋》(GB 1499.1-2023)和《钢筋混凝土用热轧带肋钢筋》(GB 1499.2－2023)的规定。凡需焊接的钢筋均应满足可焊性的规定。国标图集中HPB235钢筋应改为HPB300钢筋。
钢筋的强度标准值应具有不小于95%的保证率；且钢筋HPB300和HRB335在最大拉力的总伸长率实测值分别不应小于10%和7.5%。
所有预埋件的锚筋、预制构件的吊环、吊钩等严禁采用冷加工钢筋，其中吊环、吊钩应采用HPB300级钢筋；在施工中，当需要以强度等级较高的钢筋替代原设计中的受力钢筋时，应按照钢筋受拉承载力设计值相等的原则换算，并应满足最小配筋率规定。
12、 砖砌体及砂浆:检查井墙体采用M10水泥砂浆砌MU10强度等级烧结普通砖。施工质量等级为B级;勾板缝、座浆、抹三角灰、抹面皆采用1:2、M10防水水泥砂浆，抹面厚20mm。检查井及砖沟内、外壁均采用1：2防水砂浆抹面至顶。
13、 沟槽回填: 回填必须在混凝土及砂浆达成80%以上（有特殊规定的，按相关设计图纸）设计强度后方可进行。回填规定分层压实、对称均匀回填。必须符合《给水排水管道工程施工及验收规范》（GB50268-2023）相关规定。
14、 验收:工程中间验收和竣工验收必须严格按照国家及本地工程管理相关法规、规定程序进行。需要设计单位参与验收的分部工程，应在该分部工程按设计规定完毕后，下道工序未进行之前及时告知设计单位。验收前施工单位应事先准备好必须的相关图表等技术资料，并有业主代表、监理、质监及相关部门共同参与进行。
四、 重要工程量
荆沙大道（东方大道—深圳大道）污水工程重要工程量表
序号
项目名称
规格
单 位
数 量
备注
1
Ⅲ级钢筋砼管承口F管
D800
m
387
非开挖（顶管）施工段
2
Ⅲ级钢筋砼管承口F管
D1000
m
513.5
3
HDPE光壁管
DN500
m
94
非开挖（水平定向钻）施工段
4
圆形砖砌污水检查井
ф1000
座
2
详参国标06MS201-3-19
5
圆形砖砌污水检查井
ф1500
座
1
详参国标06MS201-3-19
6
砖砌90°四通污水检查井
D=1200
座
1
详参国标06MS201-3-19
7
顶管施工工作井
B×L=7.0×4.0米
座
6

8
顶管施工接受井
B×L=4.0×3.0米
座
5

9
破除及还原现状混凝土路面

M2
84

10
破除及还原现状沥青混凝土路面

M2
84

11
破除及还原现状方块砖铺装

M2
30

12
工作井及接受井周边钢板桩支护

m
246
9米400型号拉森钢板桩
13
折除及还原厂区围墙
240墙，高2.5米
m
20
拖管造斜段施工
14
井点降水

座
以实际计

第二节 自然地理概况及工程地质条件
一、 地理特性与地质情况
本项目位于荆州市荆沙大道（东方大道—深圳大道）段，全路段呈平原地形，地形条件总体较好。
水文条件，不良地质现象。
该场地地下水有两类，即上层滞水与承压水。
根据地勘资料，该地区抗震设防烈度为6度，场地类别为II类，场地内上层滞水及地基土对混凝土结构和钢筋混凝土结构中的钢筋均具有微腐蚀性。
自上而下的土层为杂填土、粉质粘土夹粉土、淤泥质粉质粘土、粉质粘土夹粉土、粉砂、圆砾。
二、 用电、用水
本项目所处位置交通便利，周边水源丰富，水质较好，可直接用于施工中。沿线电网密布，施工用水、用电均由业主提供的接入点接入。
本项目附近砂、石料等地材储量丰富，能满足工程需要。水泥和砂石料等材料可在本市采购。
第三节 编制依据及原则
一、 编制依据
1、 设计图纸。
2、 相关的现行施工规范、规程及标准。
3、 现场踏勘所了解的有关情况和通过调查所掌握的有关资料及信息。
4、 施工管理能力、机械设备实力、参与类似工程施工的经验。
二、 编制原则
1） 严格遵循《荆沙大道（东方大道—深圳大道）污水工程招标文献》规定的内容和设计文献的规定。
2） 在仔细考察工程实地，认真研究招标文献的基础上，充足考虑本工程的特点和场地、设备、人员及气候等实际情况，科学合理地组织施工。在施工方案的制定、施工工艺的选择方面立足规范化和标准化，优先选用科学、先进的施工方法，保证工程质量优良、保证工程工期。
3） 严格遵照质量认证体系和施工规范的规定，建立健全质量保证体系，进行施工管理和质量控制。
4） 办公实行计算机自动化，在施工组织机构设立上立足专业化，选配具有丰富施工经验的管理人员和技术专长人员组成强有力的施工组织机构。
5） 在机械配置方面立足高效率的机械化作业，为保证质量、工期提供有力的物资保障。
6） 在工期安排上，充足考虑各分项工程的施工工期，在保证工程质量的前提下，合理缩短工期，避免不合理的安排导致的施工干扰及窝工现象。
7） 在安全保证措施方面立足全面性、可靠性及可操作性。
第三章 施工部署
第一节 施工部署
本工程的重要建设内容为在荆沙大道（东方大道—深圳大道）道路以北绿地内，位于道路中心线以北17.0米处，铺设污水主管d800-d1000污水主管道及过路PE管线2段，主管线总长约900.5米，分11段顶进完毕。本次设计有两条过街管线（横穿荆沙大道），一条在W4∽W4-1米处，另一条在W8∽W8-1米处。为扩大施工面，实现本工程的工期目的，根据工程的实际情况，计划把本工程提成四个施工段，即：
第一施工段：W1～W4顶管施工段。该段全长233.5米，施工方向W2～W1由东向西、W2～W3为由西向东、W4～W3由东向西共分为三段顶进。
第二施工段：W4～Y8顶管施工段。该段全长280米，施工方向为W4～W5为由西向东、W6～W5由东向西、W6～W8由西向东共分为4段顶进，其中W7处要接入电力通道。
第三施工段：两条过路顶管，一条在W4∽W4-1米处，另一条在W8∽W8-1米处。
第四施工段：路面恢复。
第二节 总体施工安排顺序
雨水支管连接
路面黑化
施工开始
测量放线
井点降水，施工截、排水
工作井设备安装
出 洞
推 进
土方运送
测量放线
测量及方向纠正
下管、拼装、使用
顶进到位
取出管内附属设备
全线测量
结 束
放样复核

第四章 阶段性工期控制目的
第一节 总体计划安排
荆沙大道（东方大道—深圳大道）污水工程排水工程建设规模大，拟建场地内埋有天然气管道、给水管道、雨水管道等，施工前应与有关部门协调并进行保护后方可施工，建筑环境一般。质量规定高，时间紧，需严密组织，协调一致，精心施工方能优质高速、按期竣工。
根据协议工期及我公司原施工类似工程项目为依据编制施工总进度计划，同时结合本工程的特点和现场具体施工条件等情况，合理部署人力、物力资源，以各工序间互相穿插衔接、合理安排、妥善协调的施工方式进行编制的。
本工程计划开工时间以监理工程师签发的《开工令》为准，并据实进行调整。
本工程工期规定紧，工程量较大，路线跨越大，作业面大。根据以上工程特点，各分项施工考虑采用多作业面平行流水施工。
各采用二个施工队负责本施工段范围内的工作井和接受井施工：
各采用二个顶管施工队在各自的施工段内分区同时作业。负责本项目范围内的管道顶进施工：
还原现状路面、污水检查井施工：
沥青路面恢复及雨水井盖座安装：
现场清理及竣工验收：
全线的小型预制构件安排在统一的预制构件加工厂集中采购。
全线顶管用触变泥浆在施工现场设两台搅拌机负责即时搅拌、供应，用运送车运至各施工点。各施工队由经理部统一协调组织施工，设备调配平衡由经理部统一安排。
第二节 各分项工程的施工顺序
本项目属管道顶进工程，各工程项目按照施工工艺规定进行流水施工。根据现场情况，可进行合理交叉，同时开工，平行作业。
一、 施工顺序安排
各施工段内的顶管施工工序详附图一：《顶管施工工艺流程图》
第三节 工期控制目的
一、 工期规定
总工期为 日历天，计划开工日期：2023年 月 日（以业主开工告知时间为准），计划竣工日期：2023年 月 日（ ）。
具体开工日期以监理工程师颁发的《开工令》为准，并据实调整。
二、 控制节点工期
1、 2023年 月 日顶管工作井及接受井施工完毕；
2、 2023年 月 日管道顶进施工完毕；
3、 2023年 月 日还原现状路面、污水检查井完毕；
4、 2023年 月 日所有施工任务完毕，进行预验收及竣工验收。
第五章 施工准备
第一节 施工管理目的
一、 质量目的
质量目的—达成国家现行施工验收规范合格等级标准
本标段工程质量一次验收合格率100%，不允许出现不合格分项工程，坚决杜绝不合格项目，不管是自检，还是业主、监理的抽检、终检，任何时候都应达成100%的合格率，保证良好的信誉。
二、 工期目的
工期目的———工期为 天
根据本工程的特点，我们将加强工期控制，保证在业主开工告知时间顺延 个日历天内竣工。
三、 安全目的
安全目的——施工安全达标验收等级为合格
在本工程施工过程中达成“职工零死亡、零重伤、零火灾、零重大机械事故、零交通事故”五零目的，建筑安全施工执行《城市道路排水工程安全施工技术规程》、《建筑施工安全检查标准》（JGJ59-99），并达成合格。
四、 文明施工管理目的
“创建一流安全、文明施工现场”
第二节 组织机构
一、 项目组织结构
为保证优质、高速、安全、文明地完毕本工程建设任务，对本工程施工实行项目法管理，由项目经理负责本工程实行过程中的组织、指挥、管理、协调和控制，代表公司法人全面履约。
项目经理

技术负责人

项目副经理

物 资
设备部
综 合
管理部
工 程
预算部
工 程
技术部
质 量
安所有
试 块
成型室

文 明
施工队
一 个
雨水井
施工队
一 个

管 道
运送队
一 个

沉 井
施工队
二 个

顶 进
施工队
二 个

沥青黑化
施工队
一 个

项目组织结构图
依照GB/T19001：2023—ISO9000:2023《质量管理体系》标准的规定，本着科学管理、精干高效、结构合理的原则，选配具有开拓进取精神、精明强干、科学务实的各类业务技术人员和管理人员组成工程管理班子。管理层设项目经理1人，副经理1人，项目总工程师1人，下设五部一室，即工程技术部、工程预算部、物资设备部、综合管理部、质量安所有、试块成型室。各部门将在工程经理的领导下以质量、工期、安全、服务、效益为中心，开展高效率的工作。
根据本项目工程实物量和工期的规定，根据施工进度计划安排，共组建八个施工队伍展开施工作业，即：一个雨水井施工队，二个沉井施工队，一个管道运送队，二个顶进施工队，一个文明施工队，一个沥青黑化施工队。
各施工队根据施工计划陆续投入到各个施工作业面中。
二、 项目部成员职能分工及职责。
项目部成员职能分工及职责表
职 务
分管项目
主 要 职 责
项目经理
全面负责
施工生产的指挥者，对施工质量、施工工期、安全生产负直接领导责任，贯彻执行项目的各类生产计划方案；
负责工程各项目的的贯彻；协调各工程专业，分包专业的配合工作。
项目技术
负 责 人
技 术
贯彻执行质量方针，项目质量计划，四新技术的引进推广，组织编制、执行施工组织设计、施工方案、技术措施，对工程质量负有第一技术责任。
项目副经理
协 助
协助项目经理及项目技术负责人解决平常事物，负责技术、质量、工期、安全等安全措施的督导及检查。
施工员
施工技术
负责工程施工现场的施工测量工作，组织实行技术交底工作，负责施工组织设计、施工方案、技术措施的贯彻。
质 量
检查员
质 量
对整个工程的全过程质量进行过程控制，负责组织三检制，核定分项工程质量等级。
资料员
资 料

负责现场资料的及时收集、整理、编目及检查。负责原材料的进场检查实验，负责对混凝土等试件的取样制作、送检实验检查；对检查实验仪器进行有效控制。
安 全 员
安 全
负责施工现场的安全施工检查、控制，对各班组组织各级教育，开展各项安全活动。
材 料 员
材 料
负责组织材料的进出场，材料的采购、计划；
第三节 人员、材料、设备进场计划
一、 人员及设备动员周期
项目中标后，我公司即着手组建项目经理部，调集施工机械设备和人员进场。项目经理部领导及大部分管理人员拟从基地进行组建。五天内工程经理部大部分管理人员及临建施工人员到达现场，开展前期准备工作及大临设施建设，随后按计划如期进行。
二、 人员及设备进场计划
本项目人员、设备计划分三批进场，第一批：接到业主中标告知书后三天内经理部管理人员、临建人员及挖掘机、自卸汽车到达现场；第二批钢筋工及模板制作工在开工后7天内。第三批泥管道顶进机具、工程施工人员及设备根据工程进度安排提前一周到达现场。
三、 材料供应计划
1、 物资设备部按施工计划部门提供的施工用料和工程用料计划，按ISO9000标准和本公司程序文献要素的规定进行市场调查，了解附近建筑材料、成品、半成品的采购渠道，并对分供方进行评审，以拟定资源采购点，并按工程进度计划合理安排材料分期分批进场。
2、 成品及半成品材料的加工和采购按工程进度计划规定提前下达加工计划，各类排水管道等签订供货协议拟定到货日期，以及满足施工规定。
第四节 人员、材料及设备进场的方法
本工程所需大型工程机械和设备从公司本部用平板拖车运至施工现场，小型机具和设备用汽车运至施工现场。
水泥、钢材、砂石等地材在与选定料场签定供需协议后，由自备汽车和社会运送力量运至施工现场。砼管等材料由供应商运送至施工现场，其余外购材料就近在本地采购，由社会运送能力运至施工现场。
第五节 开工准备
一、 技术准备
1、 组织施工图纸自审和会审，充足了解工程整体情况和设计意图，及时发现问题与设计部门交流解决，并进一步现场进行祥细的调查，在此基础上深化施工组织设计，编制分部工程作业设计及关键工序、特殊工序的作业指导书，并按ISO9000标准及我公司程序文献的规定对特殊工序进行工序审定。针对实际情况提出施工队伍的部署、驻地、区段划分、材料供应、预制厂地的安排意见。
2、 项目总工程师、技术员应认真学习设计文献和有关协议文献，准备各种所需施工及验收规范、规程、质量评估标准、标准图集及各种登记表格。
3、 进行技术交底，程序为：项目技术负责人a技术员a工长a班组长a工人以书面形式表达，班组长在接受交底后，认真贯彻施工意图。安全技术交底应随同任务单一起下达成班组。
4、 根据业主提供的高程和红线座标控制点进行复测与加密，建立适合于本工程施工和检查的永久性座标控制点和高程控制点。
5、 组织有关人员对原材料供应厂家、料场进行调查，对将用于本工程的各种材料进行实验分析，填写实验报告，与供应商签订供货协议。
6、依据审定后的施工图及说明书、施工组织设计及有关的文献和资料，进行资源计划。
7、外协工作准备
6、 组织施工队伍学习协议条款，使大家了解承包商与业主、监理的关系，做好接受监理监督、对业主充足负责的心理准备。
7、 与本地政府部门及有关部门建立联系，充足依靠本地政府的领导，及时向他们通报情况，争取他们的支持和工作帮助。
8、 对施工地区的社会情况进行调查，如政治、经济、人文地理、自然环境、社会治安、风土人情及社会改革等方面。力争工程施工有的放矢，不因外来社会因素影响本公司的信誉。
第六节 重要施工组织措施
1、 组织强有力的项目领导班子，中标后，将做到“三快”：即进场快，准备工作快，开工快，迅速掀起施工高潮。
2、 实行施工进度控制责任制，规定各段负责人与项目经理部签订责任状，做到层层贯彻。
3、 做好各种材料的进场计划，满足工程施工的进度规定。
4、 根据工程进度计划的规定，合理安排机械设备的调配。
5、 建立以天为单位的分项、分部工程控制网络，按计划a实行a检查a对比a纠偏的程序进行全过程的动态管理。
6、 加强与本地政府及有关部门的联系，搞好民调关系，发明较好的施工环境。
7、 为不阻碍原有交通的正常进行，提前与交通主管部门做好联系，安排专人及时疏通、指挥现场车流情况。
第六章 重要施工方法
第一节 测量施工方案
施工测量采用“四固定”措施，保证测量精度。测量仪器在施测前应检校，严格按测量操作规程施测。
一、 施工水准控制网的建立
1、 根据管线走向图，在施工前运用现场水准控制网点，采用闭合导线测量方法，将水准点引测到每一个工作井位置，并且固定在相邻的建筑物上。
2、 在每一个水准点位置用红漆做好标志，写上高程。
3、 绘好水准点点位记录图，便于施工时寻找。
4、 做好水准点的保护工作，便于用时互相连测。
二、 施工平面控制网的建立
1、 根据管道设计图上井位坐标用经纬仪，在施工前将每一个用木桩贯彻到现场。
2、 用经纬仪根据工作井、接受井的桩位放出工作井两侧顶管的方向轴线，并用木桩贯彻到工作井两侧。
3、 以两侧顶管方向线为依据拟定工作井的中心线，按工作井施工图的长宽作为基础放工作井施工线。
4、 将控制点延伸到施工现场外，固定在相邻的建构筑物上，以防止施工破坏。
第二节 井点降水及截排施工方法
一、 井点降水
本工程工作井和接受井的开挖深度为7.5米左右（相对地面标高），该区域的地质情况为：填土、淤泥质粉质黏土、淤泥质黏土。因此按在坑内布置一级轻型井点降水方案考虑。
1、 轻型井点的布置与安装
根据工作井、接受井深在7.5m左右，故选择一级轻型井点，在工作井、接受井周边呈矩形布置，设一台长60m抽水设备，共布置是套。两套每套的间距为6.0m，这是由于根据经验，淤泥质粉质黏土的轻型井点降水半径在10.0m左右，这样可以达成工程规定。为了控制降水速度，便于监测，故在工作井、接受井外布置两个观测井。
井点管采用φ48钢管，长6.0m，滤管长1.8m，按1.2~1.8m的间距，在坑内布置三排。井点管用水冲式钻机成孔，孔径为φ300。成孔后先在孔内填500瓜子片，然后放入井管，管周边用粗砂填实，距地面1.0m处用粘土填筑封闭，以保证抽水时不漏气。井点管布置见附图。
2、 降水时间
降水在布管完毕后先进行试抽水，真空度符合规定后才开始正式抽水。在挖土前一周开始预降水，具体挖土时间应根据坑内的观测井水位而定，抽水开始以后应连续进行，以免引起堵管，而影响降水效果。
3、 坑内排水措施
在挖土期间坑内也许有一些积水和雨水，因此需在工作井、接受井内设立集水沟，具体尺寸如下：集水沟呈倒梯形，上口宽300mm，下口宽200mm，低于坑底0.2m。集水井孔径0.8m，低于坑底标高1m，放置潜水泵于集水井内，集水后用潜水泵接软管扬程流至场内明沟内。
4、 原排水系统截排水
从我部前期调查的情况，原地下排水管线与本工程施工存在部分干扰，在本项目施工期间，对于原管线的排水解决方法通来两种途径来解决，一是可以采用截堵方式使水流改道的则采用封堵的办法解决，二是对于没有改道出路的原排水管采用临时封堵再架设水泵将水抽到临近的污水井进来解决施工期间的排水问题。
此外，由于本项目施工期间正值雨季，而原排水管道也失去了排水作用，在工程施工期间如遇降雨无法排出时则采用砂袋围堵再用水泵抽水的方式保证施工期雨水不能淹没正在施工的基坑和进行顶管施工的工作井。

第三节 工作井施工方案
一、 工作井选型
本次顶管拟采用预制沉井作为工作井，沉井采用一次制作下沉。为防止在顶管时井体位移，因此在沉井的后靠背进行加固解决。沉井制作完毕后在下沉前，井外壁刷冷底子油一道，热沥青一道。
本次沉井优先采用排水法下沉，施工时我们将采用井内挖沟排水，挖土下沉。假如碰到流沙，我们将采用井外井点降水，然后进行井内挖土下沉。假如碰到周边环境不可以采用井点降水，我们将采用不排水下沉。
二、 工作井设计验算
1、 取DN800mm，120米为例需最大顶力计算(考虑用触变泥浆减阻)：
P=K[f(2PV+2PH+PO)+2PA]
PV=γ*h*D*L=1350*6*0．96*120=933120kg
PH=γ(h+D/2)*D*L*tam2(45°—θ/2)
=1350* (6+0．5)*0.96*120*0.52=273342 kg
PO=1.1*3.14*0.08*1600*120=53053 kg
P=0.3*[0.2*(2*933120+2*273342+53053)+500*0.25]
=147996kg≈148T
2、 配筋验算：
σ=γ[P]/A
[P]=1.2*310*8*8*3.14*23=1719414N≈171．9T
[P]> P满足规定
3、 后背土体验算：
Ep=B/K*[0.5*Гh2 *Kp+ГHKp+2CH(kp)1/2]
=2/1.1*(0.5*1350*22*0.271+1350*2*0.4*0.271+2*0.5*2*0.2711/2
=1864.4KN=186.4T
满足规定。
三、 井体制作
1、 刃脚制作
根据工作井的重量，我们计划采用半垫法进行刃脚模板施工。采用垫架施工可以有以下的优点：
A、使地基均匀承受沉井重量，避免在混凝土浇筑过程中产生忽然下沉，使刃脚裂缝破坏井身结构。
B、保持沉井位置不发生倾斜和便于调整
C、便于支撑和拆除模板。
2、 井壁制作
钢筋工程：
钢筋按工程进度计划进场，为保证工程质量，根据设计图纸、设计交底及图纸会审记录及施工规范规定，钢筋工程从翻样、制作抓起，对钢筋制作、绑扎二道工序，层层把关。钢筋配料单须经工程技术负责人审核无误后，方可下料制作。钢筋按规格品种分类堆放。钢筋成品须经专职质检员复检后方可使用。
钢筋在施工现场运用钢筋加工机械加工成型。井壁的钢筋绑扎分两次成型，即刃脚一次、井壁一次。在钢筋绑扎前先搭好满堂脚手架，然后绑扎钢筋并立模。刃脚钢筋与上层钢筋连接处，竖筋伸出1m高左右。错开1/4并采用焊接连接方式。
A、本工程所有钢筋根据业主提供的施工图纸，及现行的国家施工验收规范在现场加工制作。
B、钢筋的成品与半成品进场须根据施工速度，做到分批进场，进场时必须有出厂合格证及物理实验报告，进场时必须挂牌，按规格分类堆放，并做好钢筋的维护工作，避免锈蚀和油污，保证钢筋洁净。
C、钢筋的数量、规格、接头位置、搭接长度、间距严格按施工图操作绑扎。
模板工程：
本沉井的模板除刃脚和底板与壁板相交处凹槽用木模外，其余均采用组合式钢模板进行拼装组合。池壁模板均采用竖横楞配置形式。内模用满堂脚手架固定，外模用对拉螺栓同内模固定。对拉螺栓的间距根据计算取为600*600mm。考虑到本井仅作为顶管用的工作井，对抗渗规定不太高，因此，对拉螺栓不考虑采用止水螺栓，所有螺栓均采用穿墙管进行配置，以提高螺栓的周转次数，减少工程造价，待模板拆除后用膨胀水泥堵住套管洞，防止漏水。
对拉螺栓计算书
F1=0.22*T0*β1β2vl/2
= 0.22*24*5*1.2*1.0*1
=31.68KN/m2
F2=RCH
=24*6.32
=151．68KN/m2
根据计算取较小值F2=31.68KN/m2
查表知M14对拉螺栓净截面积A= 144mm2
对拉螺栓拉力
N=F*内楞间距*外楞间距
=31.68*0.36
=11.4KN
对拉螺栓应力
σ = N/A =11.4*103/144=79.17N/mm2 < (σ) = 170N/mm2 (可)
对模板配置及安装、拆除须遵循以下规定：
A、模板及其支撑系统必须具有足够的强度、刚度和稳定性，对拉螺杆必须具有足够的拉力。
B、模板应根据图纸及规范规定进行合理配料。
C、模板施工前要按照设计图纸规定翻样，然后按大样图配置模板。
D、做好模板工程施工技术交底，依据图纸需交清以下几点：
a、设计图中的尺寸、轴线、标高、位置等；
b、预埋件、洞口的位置尺寸及规格；
c、所用模板材料及支撑、对拉螺杆的品种规格及质量规定。
E、立模前要在施工缝接口处模板底部采用海绵胶条垫底封口，且模板外侧采用1：3水泥砂浆封底，模板组装时，每条板缝要用海绵胶带或海绵条粘贴，使模板接缝严密，不易漏浆。
F、模板及对拉螺杆必须有足够的强度、拉力。对拉螺杆能可靠地承受新浇砼的侧压力，以及施工中产生的荷载。
G、洞口、预埋件安放必须平整，标高位置准确且不得漏掉，预埋件采用螺丝或电焊固定牢固。
H、模板拆除要按照模板拆除时间对照表和《砼结构工程施工及验收规范》的有关规定执行。
混凝土工程：
本工程砼拟采用商品砼，混凝土搅拌车进行运送，商品混凝土采用荆州市经营数年，品质有保证的单位做为供应商以保证砼各种技术指标符合设计规定，以保证砼质量。
砼浇筑时要配专人负责模板、支撑、砼空洞等情况，有问题的在浇筑砼初凝前进行加固修补。施工缝设立在刃脚上50cm处，在下次浇筑池壁时，一方面要凿去浮浆露出石子，浇筑前洒水湿润后与结构相同标号的水泥砂浆浇捣5～10cm。振捣砼时，振动棒插入的间距为400mm左右，振捣时间一般为15~30s，并且在20～30min后对其进行复拖振一遍，浇筑地板时为防止砼收缩裂缝，要在砼初凝前派人用木榷收水压光。
四、 沉井下沉
沉井下沉前先将井壁上的预留口用砖砌好堵牢，所有螺栓均抽除，对于个别未能去除的螺栓须用氧气割除。外壁应保证光滑，所有螺栓孔均用砂浆堵实。然后涂刷冷底子油一道、热沥青一道。待井壁砼强度达成设计规定后即可准备下沉，在沉井下沉之前要做好轴线观测点和下沉标高测量点设立。
刃脚下部的砼垫层在下沉之前用空机风镐凿除，抽取时要做到对称同时进行，防止井体在初沉阶段就发生倾斜。
结合本工程实际沉井下沉采用长臂反铲配合人工进行下沉。取土时采用碗形挖土自重破土方式，即先挖沉井中间锅底呈碗状土形后，逐渐冲向四周刃脚留设的土堤，每层挖土厚40～50cm、宽60～80cm，互相深度保持一致高差不得大于50cm，以保证井体均匀下沉。挖出的土方由井中心集中运出。挖土时施工负责人根据观测人员的测量数据，随时指挥进行挖土顺序的调整。
在沉井下沉过程中须注意以下几点事项：
1、 井下沉位置的对的与否，与刚开始下沉时有很大关系，要特别注意保平面位置与垂直度的对的，以免继续下沉时，不易调整。
2、 为减少下沉的摩擦力和以后的清淤工作，最佳在下沉时在井外壁采用随下沉随填砂的方法，以减轻下沉困难。
3、 挖土应分层进行，防止锅底挖得太深，或刃脚挖土太快，突沉伤人。再挖土时刃脚处不准有人操作或行走，以避免刃脚处切土过多伤人。
4、 在沉井开始下沉和将至设计标高时，周边开挖深度应小于30cm或更簿一些，避免发生倾斜。
第四节 人工顶管施工方案
顶管采用24小时不间断施工，以缩短工期。
一、顶进设备
顶进设备重要涉及千斤顶、高压油泵、顶铁、工具管及运出土设备等。
（1）千斤顶 千斤顶是掘进顶管的重要设备，本工程采用2台150t液压千斤顶。千斤顶在工作坑内的布置应与管体中心线一致，顶力合力作用点与管壁反作用力作用点应在同一轴线，防止产生顶时折力偶，导致顶进偏差。根据施工经验，采用人工挖运土方时，管上半部管壁与土壁有间隙时，千斤顶的着力点作用在管子垂直直径的1/4～1/5处为宜。
（2）高压油泵 由电动机带动油泵工作，选用额定压力为62MPa的ZB－500注塞泵，经分派器，控制阀进入千斤顶。
（3）顶铁 顶铁是传递和分散顶力的设备。规定它能承受顶压力而不变形，并且便于搬动。 根据顶铁位置的不同，可分为横顶铁、顺顶铁和U形顶铁三种。
（4）其它设备 工作坑上设活动式工作平台，平台用30号工字钢梁，上铺15×15cm方木。工作坑井口处安装一滑动平台，作为吊土使用。工作平台上设起重架，上装电
二、 人工顶管方案
1、 人工顶管工艺流程
测量拟定轴线、标高→安装桁吊设备→安装后靠背→安装液压千斤顶、轨道→安装液压泵站→安装人工工具管→调试电器线路→调试液压系统→安装第一节钢筋混凝土管→人工工具管穿墙出洞→出土→通过坐标观测工具管的具体位置，随时控制工具管走向。从而控制管道的走向对的，保证管道正常顶进符合设计规定。当管道顶进时，顶力如增大较快，应采用砼管外壁打蜡方案进行减阻。
2、 重要设备的安装
1） 导轨的安装
由于导轨是支托未入土的管段和顶铁，起导向作用，所以导轨的安装对管道的轴线和高程存在着很大的关系，须十分重视，要认真做到以下几点：
A、保证导轨中心线和顶管走向轴线在一条直线上，
