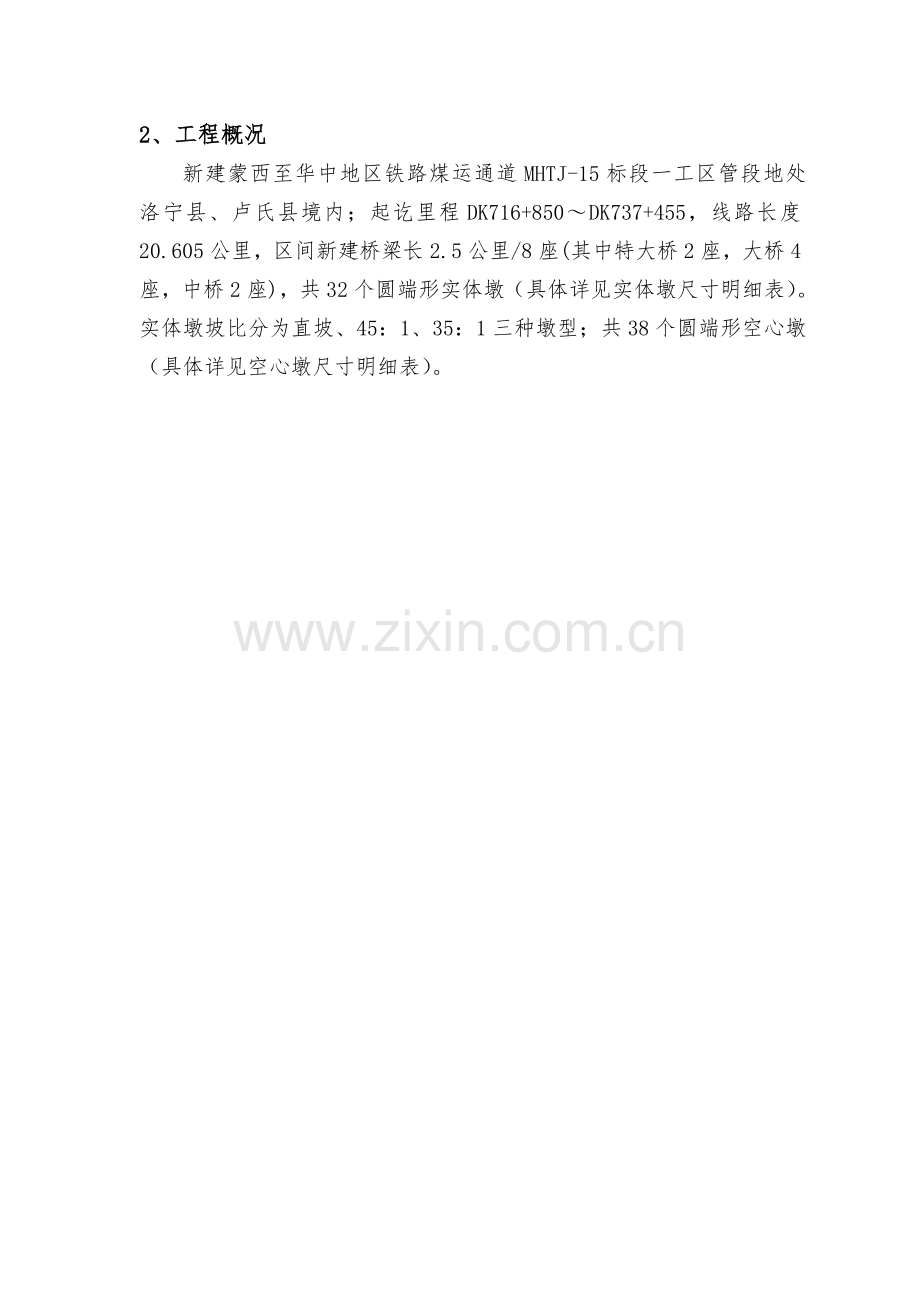

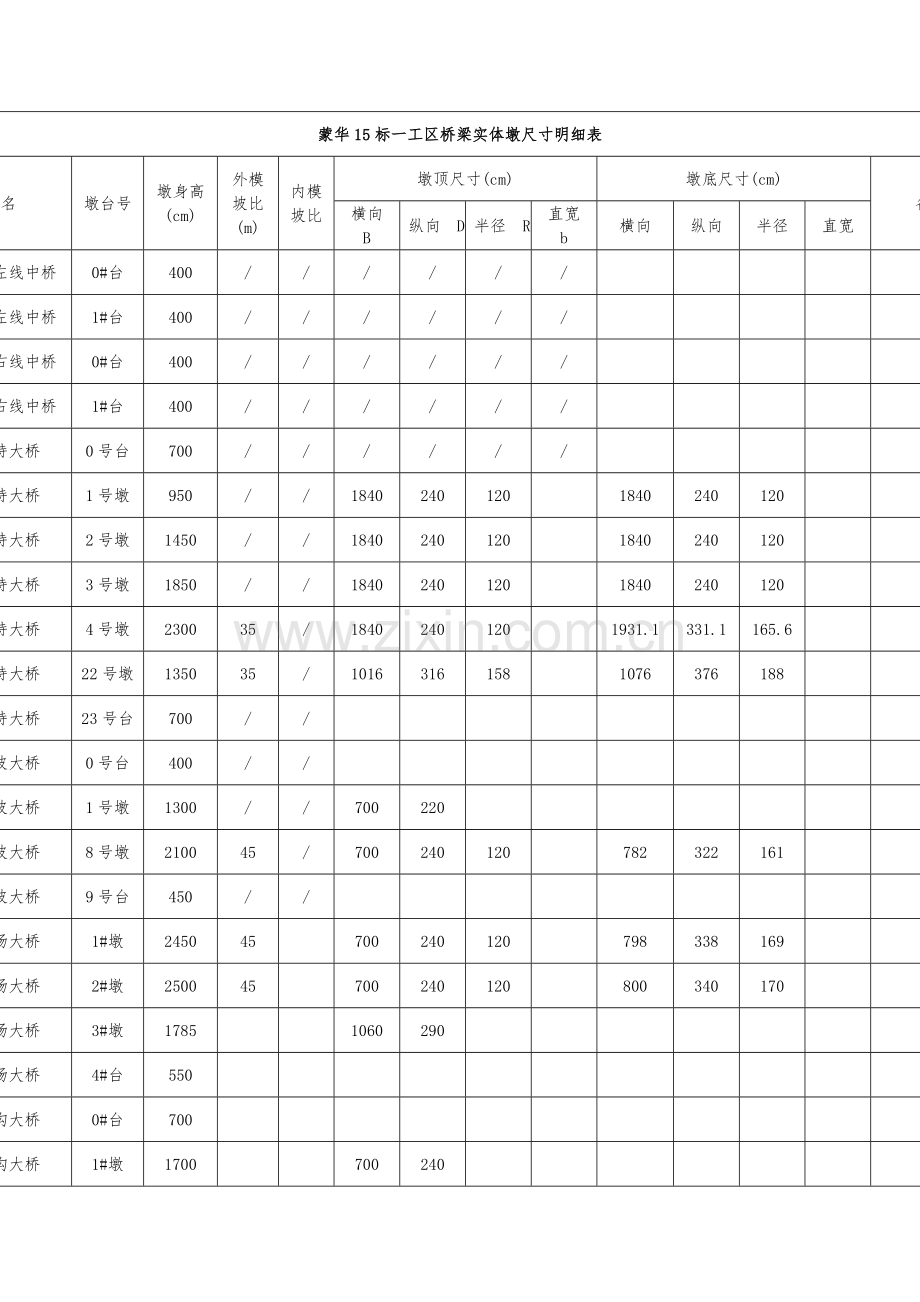

2、工程概况新建蒙西至华中地区铁路煤运通道MHTJ-15标段一工区管段地处洛宁县、卢氏县境内；起讫里程DK716+850～DK737+455，线路长度20.605公里，区间新建桥梁长2.5公里/8座(其中特大桥2座，大桥4座，中桥2座)，共32个圆端形实体墩（具体详见实体墩尺寸明细表）。实体墩坡比分为直坡、45：1、35：1三种墩型；共38个圆端形空心墩（具体详见空心墩尺寸明细表）。蒙华15标一工区桥梁实体墩尺寸明细表桥名墩台号墩身高 (cm) 外模坡比(m) 内模坡比墩顶尺寸(cm) 墩底尺寸(cm) 备注横向 B 纵向 D 半径 R 直宽 b 横向纵向半径直宽梨树坡左线中桥 0#台 400 / / / / / / 梨树坡左线中桥 1#台 400 / / / / / / 梨树坡右线中桥 0#台 400 / / / / / / 梨树坡右线中桥 1#台 400 / / / / / / 故县特大桥 0号台 700 / / / / / / 故县特大桥 1号墩 950 / / 1840 240 120 1840 240 120 故县特大桥 2号墩 1450 / / 1840 240 120 1840 240 120 故县特大桥 3号墩 1850 / / 1840 240 120 1840 240 120 故县特大桥 4号墩 2300 35 / 1840 240 120 1931.1 331.1 165.6 故县特大桥 22号墩 1350 35 / 1016 316 158 1076 376 188 故县特大桥 23号台 700 / / 黄路坡大桥 0号台 400 / / 黄路坡大桥 1号墩 1300 / / 700 220 黄路坡大桥 8号墩 2100 45 / 700 240 120 782 322 161 黄路坡大桥 9号台 450 / / 南林场大桥 1#墩 2450 45 700 240 120 798 338 169 南林场大桥 2#墩 2500 45 700 240 120 800 340 170 南林场大桥 3#墩 1785 1060 290 南林场大桥 4#台 550 田峪沟大桥 0#台 700 田峪沟大桥 1#墩 1700 700 240 田峪沟大桥 2#墩 2650 45 / 700 270 135 807 377 188 田峪沟大桥 5#墩 1700 / / 700 240 田峪沟大桥 6#台 500 范里特大桥 0#台 450 范里特大桥 1#墩 2600 45 700 270 135 804 374 187 范里特大桥 15#墩 2800 45 700 270 135 813 383 192 范里特大桥 16#墩 2500 45 700 240 120 800 340 170 范里特大桥 17#墩 2100 700 240 120 782 322 161 范里特大桥 18#墩 1900 700 240 范里特大桥 19#墩 800 700 200 范里特大桥 20#台 750 蒙华15标一工区桥梁圆端形空心墩尺寸明细表桥名墩台号墩身高 (cm) 外模坡比内模坡比墩顶尺寸(cm) 墩底尺寸(cm) 备注横向 B 纵向 D 半径 R 直宽 b 横向纵向半径直宽故县特大桥 5号墩 3150 35 60 2120 360 180 2297 537 268 故县特大桥 6号墩 4050 35 60 2100 480 240 2331 711 356 故县特大桥 7号墩 6030 35 60 2100 700 350 2445 1045 522 故县特大桥 8号墩 7000 35 60 2120 640 320 2517 1037 518 故县特大桥 9号墩 7050 35 60 2120 640 320 2519 1039 520 故县特大桥 10号墩 6800 35 60 2100 800 400 2489 1189 594 故县特大桥 11号墩 6900 35 60 2100 800 400 2494 1194 597 故县特大桥 12号墩 7150 35 60 2120 640 320 2525 1045 523 故县特大桥 13号墩 6750 35 60 2120 520 260 2502 902 451 故县特大桥 14号墩 6600 35 60 2120 520 260 2494 894 447 故县特大桥 15号墩 6150 35 60 2120 520 260 2468 868 434 故县特大桥 16号墩 5600 35 60 2120 440 220 2437 757 378 故县特大桥 17号墩 5050 35 60 2120 440 220 2405 725 362.5 故县特大桥 18号墩 4900 35 60 2120 440 220 2397 717 358.5 故县特大桥 19号墩 4600 35 60 480 240 2279 739 369.5 故县特大桥 20号墩 4050 35 60 1400 480 240 1631 711 356 故县特大桥 21号墩 2950 35 60 1200 400 200 1369 569 284 黄路坡大桥 2号墩 4250 45 70 840 480 240 1018 658 329 黄路坡大桥 3号墩 6150 35 70 960 580 290 1311 931 466 黄路坡大桥 4号墩 8000 35 70 1200 680 340 1657 1137 569 黄路坡大桥 5号墩 7650 35 70 1200 680 340 1637 1117 559 黄路坡大桥 6号墩 6500 35 70 960 580 290 1331 951 476 黄路坡大桥 7号墩 4250 45 70 840 480 240 1018 658 329 田峪沟大桥 3#墩 3000 45 70 760 400 200 882 522 261 田峪沟大桥 4#墩 3300 45 70 760 400 200 896 536 268 范里特大桥 2#墩 3650 45 70 760 400 200 911 551 276 范里特大桥 3#墩 4250 45 70 840 480 240 1018 658 329 范里特大桥 4#墩 4300 45 70 840 480 240 1020 660 330 范里特大桥 5#墩 4300 45 70 840 480 240 1020 660 330 范里特大桥 6#墩 4700 45 70 840 480 240 1038 678 339 范里特大桥 7#墩 4750 45 70 840 480 240 1040 680 340 范里特大桥 8#墩 5050 45 70 960 560 280 1173 773 387 范里特大桥 9#墩 5150 45 70 960 560 280 1178 778 389 范里特大桥 10#墩 5100 45 70 960 560 280 1176 776 388 范里特大桥 11#墩 5150 45 70 960 560 280 1178 778 389 范里特大桥 12#墩 4850 45 70 840 480 240 1044 684 342 范里特大桥 13#墩 4100 45 70 840 480 240 1011 651 326 范里特大桥 14#墩 3500 45 70 760 400 200 904 544 272
