混凝土配比计算书.doc

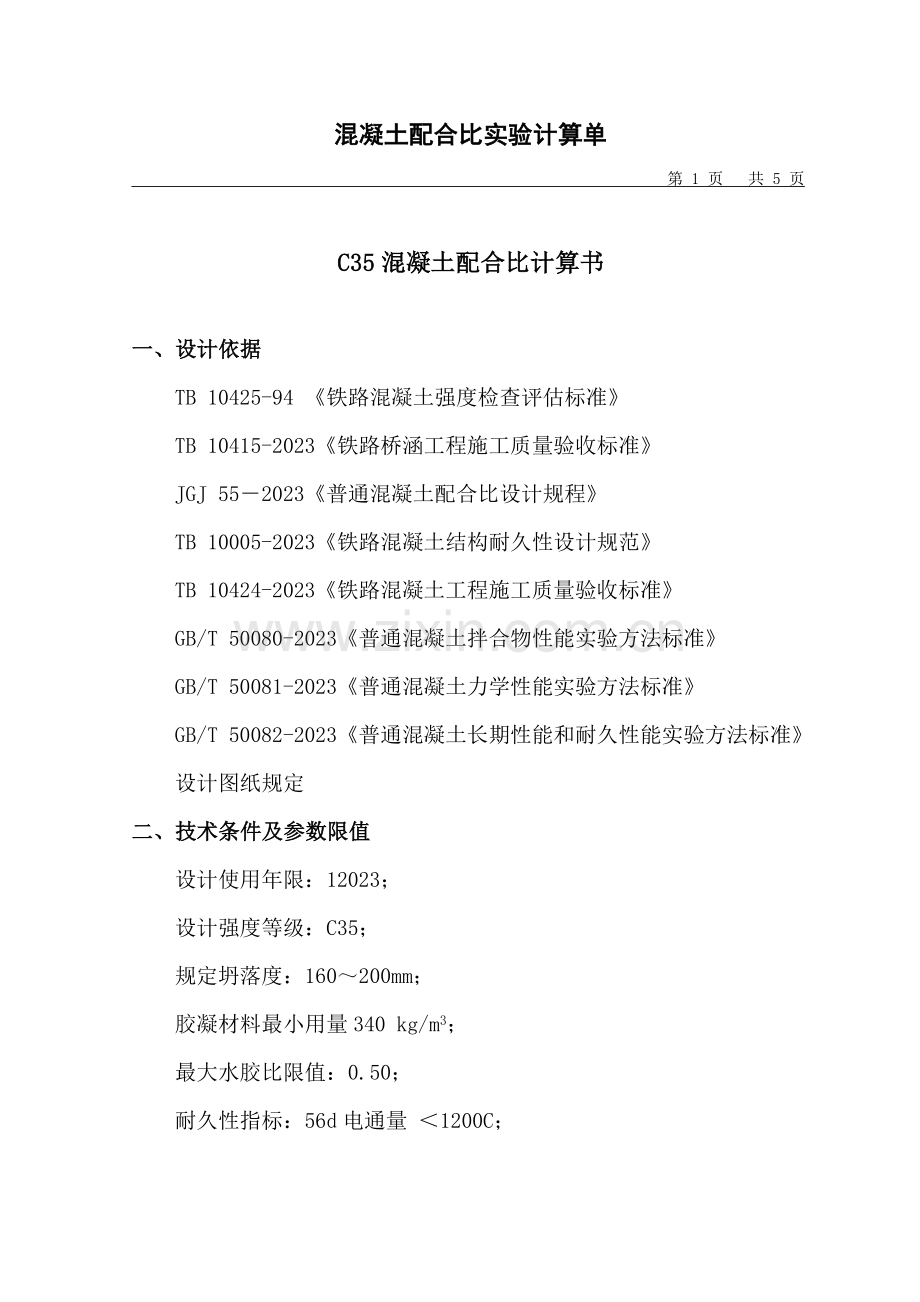

混凝土配合比实验计算单
第 1 页 共 5 页

C35混凝土配合比计算书

一、设计依据
TB 10425-94 《铁路混凝土强度检查评估标准》
TB 10415-2023《铁路桥涵工程施工质量验收标准》
JGJ 55－2023《普通混凝土配合比设计规程》
TB 10005-2023《铁路混凝土结构耐久性设计规范》
TB 10424-2023《铁路混凝土工程施工质量验收标准》
GB/T 50080-2023《普通混凝土拌合物性能实验方法标准》
GB/T 50081-2023《普通混凝土力学性能实验方法标准》
GB/T 50082-2023《普通混凝土长期性能和耐久性能实验方法标准》
设计图纸规定
二、技术条件及参数限值
设计使用年限：12023；
设计强度等级：C35；
规定坍落度：160～200mm；
胶凝材料最小用量340 kg/m3；
最大水胶比限值：0.50；
耐久性指标：56d电通量 ＜1200C；

配合比实验计算单

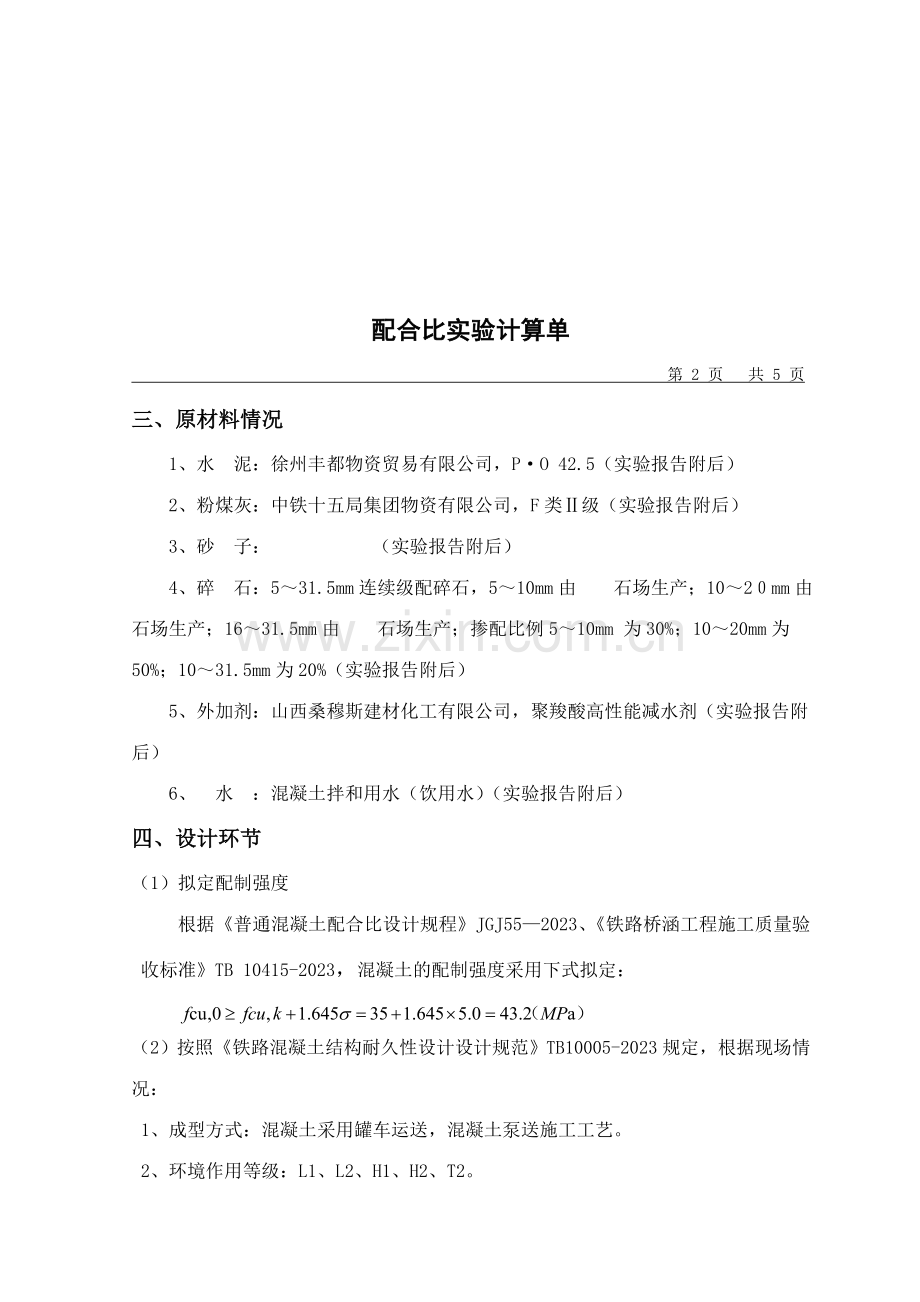

第 2 页 共 5 页
三、原材料情况
1、水 泥：徐州丰都物资贸易有限公司，P·O 42.5（实验报告附后）
2、粉煤灰：中铁十五局集团物资有限公司，F类Ⅱ级（实验报告附后）
3、砂 子： （实验报告附后）
4、碎 石： 5～31.5mm连续级配碎石，5～10mm由　　石场生产；10～2０mm由　　石场生产；16～31.5mm由　　石场生产；掺配比例5～10mm 为30%；10～20mm为50%；10～31.5mm为20%（实验报告附后）
5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂（实验报告附后）
6、 水 ：混凝土拌和用水（饮用水）（实验报告附后）
四、设计环节
（1）拟定配制强度
根据《普通混凝土配合比设计规程》JGJ55—2023、《铁路桥涵工程施工质量验收标准》TB 10415-2023，混凝土的配制强度采用下式拟定：

（2）按照《铁路混凝土结构耐久性设计设计规范》TB10005-2023规定，根据现场情况：
1、成型方式：混凝土采用罐车运送，混凝土泵送施工工艺。
2、环境作用等级：L1、L2、H1、H2、T2。
3、粉煤灰掺量规定：水胶比≤0.50，粉煤灰掺量规定为≤30%。
4、含气量规定：混凝土含气量在2.0%～4.0%范围内。
5、水胶比规定：胶凝材料最小用量340Kg/m3, 最大水胶比限值：0.50。
（3）初步选定配合比
1、拟定水胶比
（1）水泥强度
fce=rcfce,g=1.16×42.5=49.3(MPa)
（2）胶凝材料强度
配合比实验计算单
第 3 页 共 5 页
fb=rfrsfce=0.75×1.00×49.3=37.0(MPa)

根据混凝土耐久性设计规范拟定，水胶比取0.45，即W/B=0.45；
2、拟定用水量:
根据石料的粒径、设计规定、减水剂的掺量经实验拟定mw0选取245kg/m3；（外加剂掺量1.0%、减水率为25.0%）。
mw0=245×（1－25%）=184(kg/m3);
3、计算胶凝材料用量:
胶凝材料总量： m0= mw0÷W/B=184/0.42=409(kg/m3)，其中粉煤灰掺量为30%，粉煤灰用量mf=m0×30%=409×30% =123(kg/m3), 减水剂用量：m外= m0×1.0%=409×1.0%=4.09(kg/m3)；水泥用量：mc=m0-mf- m外=409-123-4.09=282(kg/m3),根据普通混凝土配合比设计规程、混凝土耐久性设计规范，该胶凝材料用量符合技术规定；
4、拟定砂率：
根据设计规定及砂石材料的组成，βs0取35%；
5、砂石重量：
设混凝土密度为2450kg/m3。
409+ms0+mg0+184=2450
35%=ms0/（ms0+mg0）×100%
解之得：ms0=650 (kg/m3) mg0=1207(kg/m3)
6、初步基准配合比为：（单位：kg/m3）
水泥 ：粉煤灰 ： 砂 ：碎石 ： 水 ：减水剂
282　： 123　： 650 ：1207 ： 184 : 4.09
1 ： 0.44 ：2.30 ：4.28 ：0.65 ：0.01
（4）混凝土试拌，提出基准配合比和调整配合比
1、 以计算的初步基准配合比试拌40L，将混凝土拌和物搅拌均匀后，进行坍
配合比实验计算单
第 4 页 共 5 页
落度实验，测得坍落度为180mm，粘聚性、保水性均良好，成型 组150×150×150mm试件，分别留置3组测试7d、28d、56d抗压强度；留置一组测试56d电通量； 7d
抗压强度值为 MPa，28d抗压强度值为 MPa，56d抗压强度值为 MPa，实验结果满足设计规定；
3、基准配合比和两个调整配合比分别为：（单位：kg/m3）
配合比编号
水泥
粉煤灰
砂
碎石
水
外加剂
1
基准(W/B=0.45)
282
123
650
1207
184
4.09
2
(W/B=0.50)
254
110
683
1215
184
3.68
3
(W/B=0.40)
317
138
614
1192
184
4.60
五、C35混凝土试配及拌合物性能
对以上配合比进行混凝土拌合物性能实验，经试拌混凝土配合比的拌合物性能见表5：
表5：C35 混凝土拌合物性能结果
序号
坍落度（mm）
含气量（％）
泌水率（％）
基准(W/B=0.45)

(W/B=0.50)

(W/B=0.40)

六、C35混凝土力学性、及耐久性能
根据C35混凝土拌合物性能实验结果，初步选定的配合比混凝土拌合物性能W/B=0.45能满足规定。
按上述配合比成型力学能性能实验抗压强度、耐久性能电通量实验结果见表6：
表6：C35混凝土力学性能及耐久性能实验结果

编号
抗压强度(Mpa)
电通量（ C）
7d
28d
56d
28d
0.45

0.50

/
0.40

/
配合比实验计算单
第 5 页 共 5 页
七、理论配合比拟定
根据上述实验结果，在满足设计和施工规定的条件下，本着经济节约、优选的原则，拟定混凝土理论配合比见表7：
表7：C35混凝土理论配合比（kg/m3）

八、附件
1、混凝土配合比选定报告
2、混凝土性能检测报告
3、原材料实验报告

中铁十五局集团有限公司格库铁路（青海段）工程指挥部中心实验室
