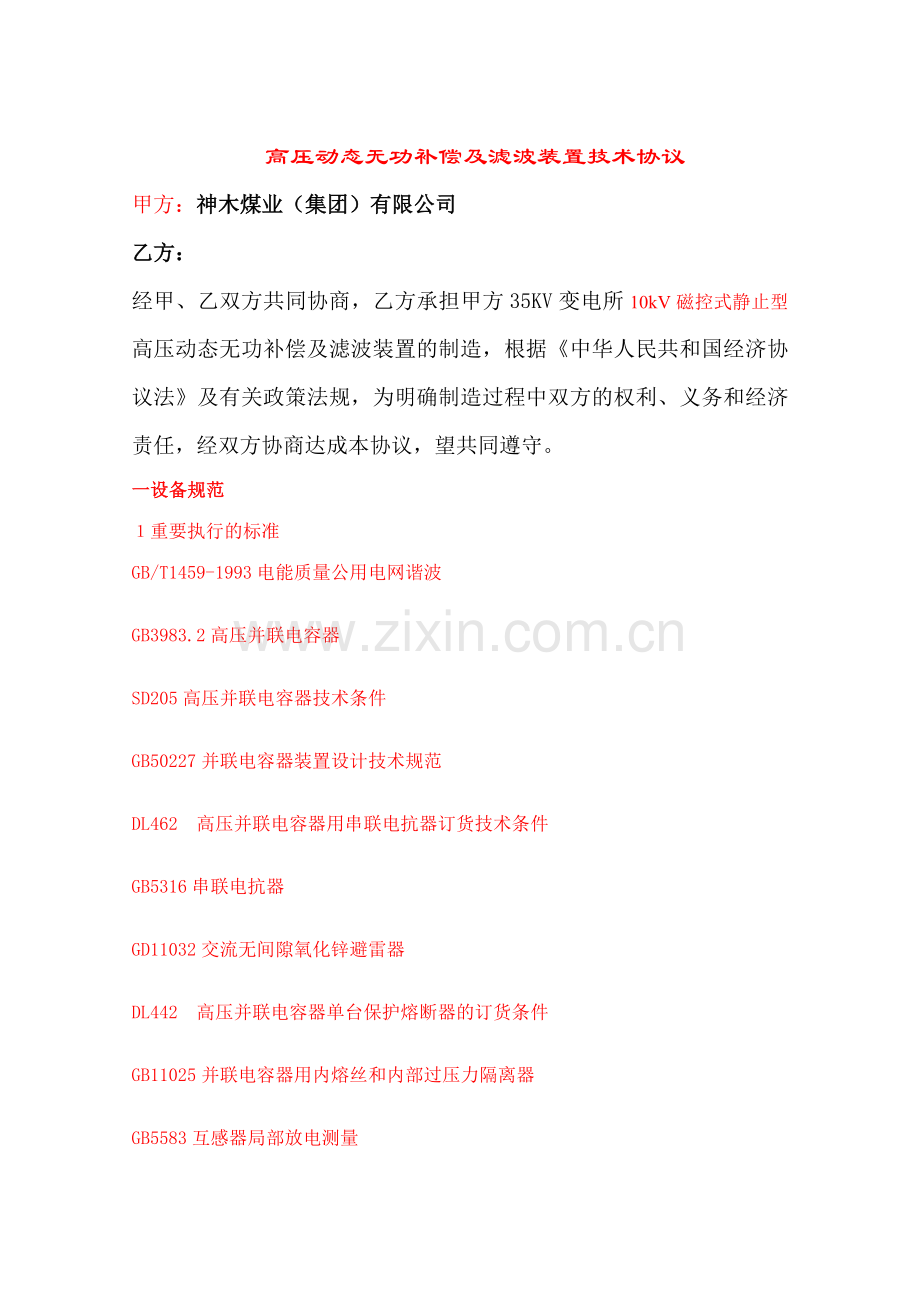

高压动态无功补偿及滤波装置技术协议
甲方：神木煤业（集团）有限公司
乙方：
经甲、乙双方共同协商，乙方承担甲方35KV变电所10kV磁控式静止型高压动态无功补偿及滤波装置的制造，根据《中华人民共和国经济协议法》及有关政策法规，为明确制造过程中双方的权利、义务和经济责任，经双方协商达成本协议，望共同遵守。
一设备规范
１重要执行的标准
GB/T1459-1993电能质量公用电网谐波
GB3983.2高压并联电容器
SD205高压并联电容器技术条件
GB50227并联电容器装置设计技术规范
DL462　高压并联电容器用串联电抗器订货技术条件
GB5316串联电抗器
GD11032交流无间隙氧化锌避雷器
DL442　高压并联电容器单台保护熔断器的订货条件
GB11025并联电容器用内熔丝和内部过压力隔离器
GB5583互感器局部放电测量
GB/T13540高压开关设备地震性能实验
GB1207电压互感器
GB2536变压器
GB3804－903-63KV交流高压负荷开关
GB507绝缘油介电强度测定法
特殊电抗器制造标准
2设备使用环境条件
2.1海拔高度1100m
2.2周边空气温度
(1)最高50℃
(2)最低-30℃
(3)最大日温差25℃
2.3最大风速30m/s
2.4覆冰厚度5mm
2.5日照0.1W/cm2
2.6抗震烈度7度
3设备概况
3.1设备名称及数量规范
10kV磁控式静止型动态无功补偿装置（MSVC），1套
3.2设备范围
35kV变电所10kV系统需配置1套10kV磁控式静止型动态无功补偿滤波装置（MSVC），10kV系统电容补偿总容量为5400kvar，其中10kV每段母线的补偿量为2700kvar。重要包含MCR和FC两部分，具体内容如下：
(1)MCR部分：10kV母线总有效补偿容量为容量5400kvar
10kV母线上的一套MCR重要设备涉及：
① 磁阀可控式电抗器一套
② 晶闸管阀柜一套
③ MCR控制装置（MCR控制柜）一套
10kV母线上的MCR部分，其能与综合自动化进行数据通讯，并传递信息。通信规约由综自厂家提供。
(2)FC部分：10kV每段母线总补偿容量为2700kvar。
每段母线上的FC重要设备涉及：
① 抗谐波的电抗器（电抗百分值5％）2台
② 电容器（补偿容量）：2700kvar
③ 电容器柜2套
④ 隔离刀、接地刀2套
⑤ 避雷器6台
⑥ 电压互感器6台
（3）装置初装如下保护：
过流保护
开口三角电压不平衡保护
轻瓦斯报警
重瓦斯跳闸
高温报警
超高温跳闸
3.3装置规格、颜色及其安装位置
(1)磁控电抗器(LXDXH):6000ｘ3200ｘ2800，室外安装。
(2)每套补偿支路：占地5mx1.6m的面积，电容器采用柜式安装，室内放置；放置时应考虑柜后检修信道，该信道宽度应不小于1m。
(3)颜色：用户自定。
3.4成套装置的自动控制原理：
根据自动控制器对系统的无功功率取样，自动调节磁控电抗器的晶闸管控制角，改变铁心的磁导率，使电抗值连续可调，从而实现无功平滑补偿。
3.5成套装置的技术参数：
a.额定电压：10KVb.可控硅阀结构：箱式
c.可控硅冷却方式：自冷d.控制系统：全数字控制系统
e.控制方式：无功功率f.过载能力：150%
g.调节方式：三相h.系统响应时间：100ms-300ms
i.噪音水平：65dBj.谐波水平：5次2.5%,7次1.5%
l.使用年限（MCR）：25年，免维护。
4配件的技术规定及质量保证
4.1无功自动补偿控制器及晶闸管（放在晶闸管阀柜内）
(1)MCR控制器重要技术指标：
a本装置电源：DC220V±15%
b交流电压取样：100V（PT二次线电压）
c交流电流取样：0~5A
d功率因数整定：0.8~0.99可调
(2)晶闸管额定电压：1%-2%的系统电压
4.2电容器
(1)采用诺基亚高压并联电容器（2023免维护）。
a电容器在1.1倍的额定电压下长期运营
b电容器在1.3倍的额定电流下长期运营
c当电容器组断开电源时，能将电容器端子上剩余电压在5秒～20秒内自2倍额定电压降至0.1倍额定电压或50V以下。
(2)电容偏差
a电容器允许的电容偏差为装置额定电容的-5～+10%。
b三相电容器的任何两线路之间，其电容和最大值与最小值之比不超过1.02。
c电容器组各串联段的最大与最小电容之比不超过1.02。
4.3电抗器
(1)釆用干式铁心电抗器
(2)过负荷能力
a过电压:电抗器能在工频加谐波电压峰值为3√2UM下运营。
b过电流:电抗器能在工频电流为1.35倍额定电流的最大工作电流下连续运营。
电抗器能在五次谐波电流含量不大于35%，总电流有效值不大于1.2倍额定电流的情况下连续运营。
c铁心式电抗器能承受25倍额定电流的最大短时电流的作用；干式空心电抗器能承受额定电抗率倒数倍额定电流的最大短时电流的作用，不产生任何热的和机械的损伤。
(3)电抗器允许偏差
a.在工频额定电流下电抗值数允许偏差0~+15%
b.三相电抗器每相电抗值不超过三相平均值的±4%
(4)电感偏差
在额定电流下，其电抗值的允许偏差为0～+5%。
(5)声级
在额定电流下，三相或单相电抗器的声级水平不超过下表：
电抗器额定容量(Kvar)
声级水平(dB)
＜80
48
80～＜125
50
125～＜200
52
200～＜315
54
315～＜500
56
500～＜800
58
800～＜1000
60
1000～＜6000
65
4.4电容器单台保护用熔断器
(1)熔断特性
熔丝具有下表规定的基本熔断特性
熔丝额定电流倍数
1.1
1.5
2.0
熔断时间
4h不熔断
≤75s
≤75s
(2)抗涌流性能
a熔断器能耐受第一个半波幅值不低于熔丝额定电流100倍的电流冲击。
b熔断器能开断熔丝的额定电流的20倍及50倍容性电流。
4.5放电(PT)
a在额定频率和额定电压下，放电线圈与相应的并联电容器相并接，当电容器断电以后，其端子间的电压在5s后可以由√2UM降至30V以下。
b放电线圈能承受1.58√2UM电压下电容器储能放电的作用。
c准确级:在额定频率0.9-1.3倍额定电压和0%-100%额定二次负荷（cosψ为0.8滞后）下，0.5级或1级的产品分别满足比值差不超过±0.5%或±1%，相位差不超过±20′或±40′。
d短路承受能力:在额定电压下，能承受二次短路电流在1s时间内所产生的热和机械力的作用而无损伤。
5整机
5.1装置中各配套设备除符合各自的质量标准外，尚满足成套的性能规定。
5.2装置的金属外露表面有可靠的防腐蚀层。
5.3装置带电压开口三角保护。
6．通讯接口：磁控电抗器控制器具有RS485通讯接口，能进行远程数据传递，并与综自系统数据通信，数据传至后台机，通讯规约由综自厂家提供。
7供方应提供不少于设备总价3%的备件和易损件
二.技术服务
1卖方根据设计院提供的技术规格规定进行系统设计和设备制造。
2设备生产调试结束后、出厂前，卖方告知各方到其生产制造车间进行设备检查。
3设备调实验收后，保修期一年，服务及时有效，在接到用户故障信息后，卖方技术人员必须在24小时内到达现场。
4设备运营超过保修期后，提供优质服务。
5设备在验收时，交付设备的所有技术资料涉及元器件供应厂名及出厂合格证件实验报告。
6做好设备安装过程中的一切技术指导工作，并对用户提供免费技术服务。
三、其他
1、本协议与甲乙双方订立的《35KV开关柜协议》具有同等效力；
2、本协议未尽事宜，双方共同协商解决；
3、本协议一式扒份，甲方陆份乙方两份。
甲方（盖章）乙方（盖章）
法定代表人：法定代表人：
委托代理人：委托代理人：
月日
