湿法脱硫喷嘴技术协议.doc

内容来自：水艺网--

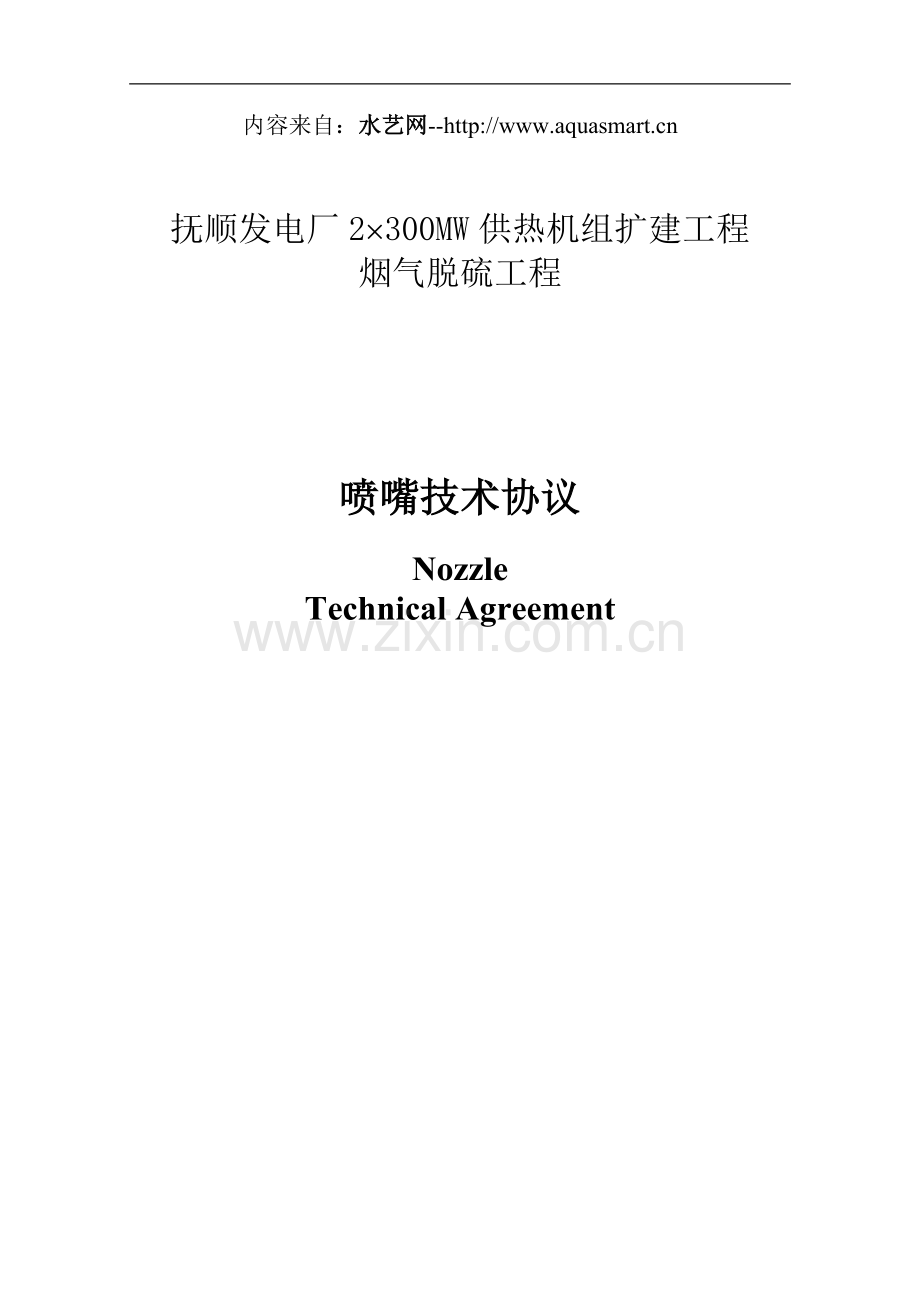

抚顺发电厂2´300MW供热机组扩建工程
烟气脱硫工程

喷嘴技术协议
Nozzle
Technical Agreement

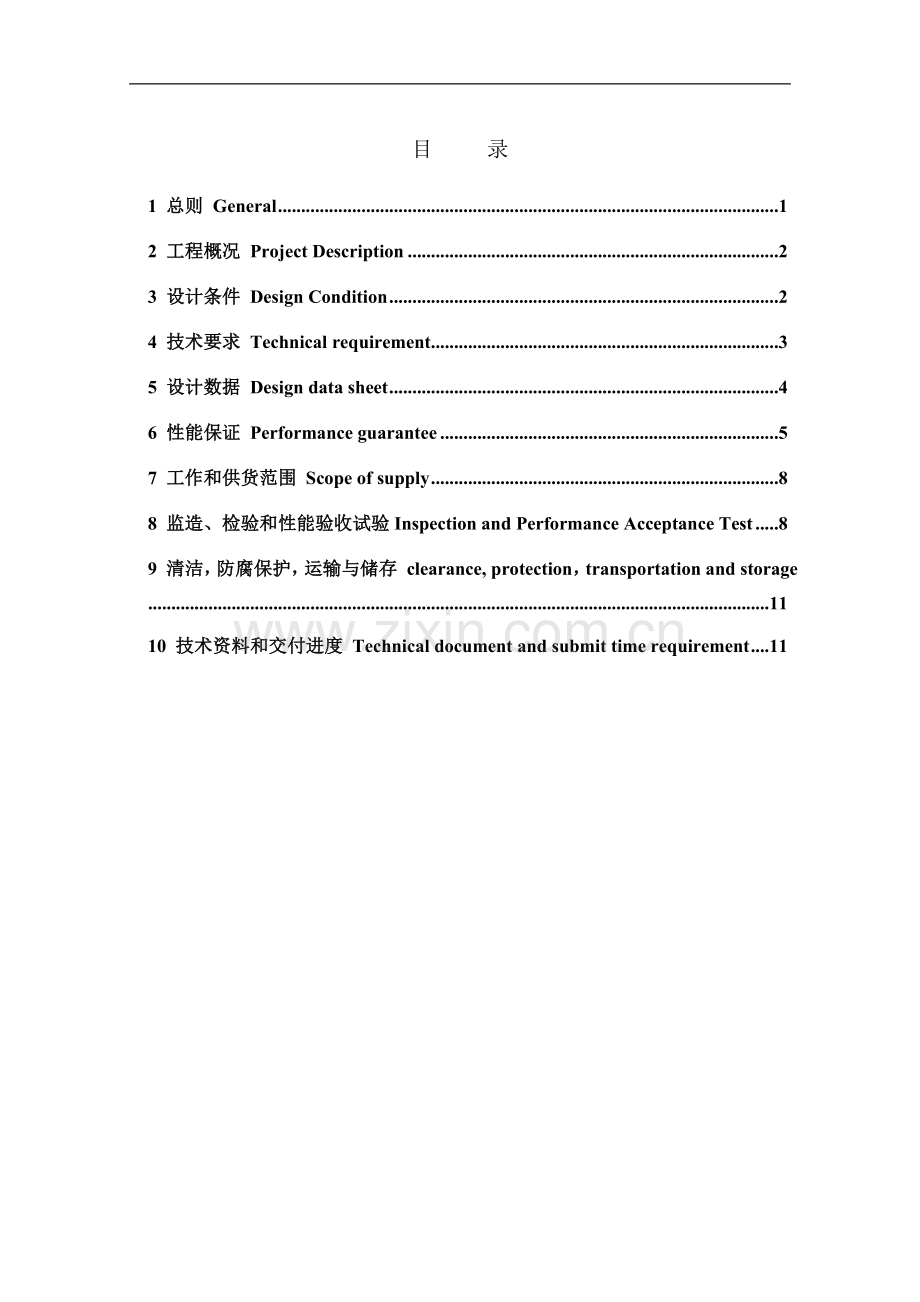

目 录

1 总则 General 1
2 工程概况 Project Description 2
3 设计条件 Design Condition 2
4 技术要求 Technical requirement 3
5 设计数据 Design data sheet 4
6 性能保证 Performance guarantee 5
7 工作和供货范围 Scope of supply 8
8 监造、检验和性能验收试验Inspection and Performance Acceptance Test 8
9 清洁，防腐保护，运输与储存 clearance, protection，transportation and storage 11
10 技术资料和交付进度 Technical document and submit time requirement 11

1 总则 General
1.1本技术协议适用抚顺发电厂2´300MW供热机组扩建工程烟气脱硫工程的的吸收塔偏心喷嘴,它提出了该设备的功能设计、结构、性能、供货等方面的技术要求。
1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文。出卖人保证提供符合本技术协议和相关的国际、国内工业标准的优质产品。1.3 出卖人提供产品应完全符合本技术协议的要求。The seller should meet all technical agreement specified in this technical agreement.
1.4出卖人提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
1.5 本技术协议经买受人、出卖人双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。
1.6 设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，出卖人应保证买受人不承担有关设备专利的一切责任。
1.7 在签订合同之后，到出卖人开始制造之日的这段时间内，买受人有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，出卖人遵守这个要求，具体款项内容由供需双方共同商定。
1.8 标准和规范
下列相关的标准和规范是可接受的：
· 美国标准和规范
· 德国标准和规范
· 英国标准和规范
· 国际电工委员会标准
1.9 在今后合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文或者英文，操作说明、维护说明书等采用中英文。.
1.10 设备资料及文件采用国际单位制。
2 工程概况
2.1概述
抚顺发电厂现有厂址位于辽宁省抚顺市顺城区高山路，位于市区北部边缘。抚顺城站位于厂区西侧约1km，厂区西北部豆地沟灰场距厂区约10km，厂区东南部中水水源地距厂区约5km。厂区东部紧靠挖掘机试验场，西面为抚顺制药厂，高山东路从厂区北侧经过，沈吉铁路经过厂区南侧，电厂南侧距浑河河堤约1km。厂区铁路运输及道路交通比较方便。
本脱硫工程包括脱硫系统以及石膏脱水系统。采用石灰石——石膏湿法、一炉一塔脱硫装置，不设GGH。烟气100%进行脱硫处理。
3 设计条件
3.1 设计和运行条件
序号pcs
名称 Name
数值 Value
1
吸收塔套数
2
2
吸收塔直径
12m
3
吸收塔烟气流速
1.4～4.3m/s
4
喷淋方向
逆向
5
每套喷淋层数
3
6
喷淋层材质

7
喷淋层单层浆液量
6050m3/h
8
喷嘴型式
偏心喷嘴

3.2 喷淋浆液条件 Spray Slurry Analyze
序号Pcs
分析项 Item
单位 Unit
数值 Value
1
密度
kg/m3
1100~1150
2
含固量
%_wet
13~17
3
温度
℃
46-55
4
氯离子浓度
ppm
40000
5
PH

5-7
6
浆液成分分析（设计工况）

H2O(含可溶性盐)
%
85

总固体质量
%
15

CaSO4*2H20
%
12.62

CaSO3*(1/2)H20
%
0.03

CaCO3
%
0.37

MgCO3
%
0.03

CaF2
%
0.01

MgF2
%
0.03

Inerts惰性
%
1.32

灰飞Ash
%
0.58

4 技术要求
喷嘴用来产生液滴，液滴大小要求均匀，而且小液滴的数量尽可能的多。
吸收塔壁周围的喷嘴采用实心喷嘴，中间喷嘴采用空心喷嘴。
喷嘴产生的液滴粒径分布及喷射角度必须达到第6章所规定的要求，以保证吸收塔脱硫效率。
喷嘴材料要求防磨防腐，满足石膏浆液的工作环境（ph值、含固量等）。
FRP管道与喷嘴之间的连接为粘结。喷嘴连接应能长期牢固的满足正常的工作环境。
喷嘴的设计应保证喷嘴与FRP管道连接方便、稳固。
喷嘴设计应使单个固体颗粒粒径小于20 mm情况下能通过喷嘴。为此，在浆液循环泵入口安装有滤网（开孔直径20 mm），避免大颗粒的物质进入喷淋层及喷嘴，造成堵塞或损坏.
喷嘴的预期工作寿命不小于160,000小时，出卖人对喷嘴的寿命保证为60，000小时（保证期内喷嘴的性能值满足本协议的要求）。
5 设计数据 Design data sheet

名称Item
实心偏心喷嘴

空心偏心喷嘴

备注

1
喷嘴数量
244
318

2
平均单个喷嘴流量
1096L/min
1096 L/min

3
喷嘴压力
0.75 Bar
0.75Bar

喷嘴最大运行压力
3.0 Bar
3.0 Bar

4
喷射角度
90
110

5
喷嘴材料
氮连接碳化硅
氮连接碳化硅

6
喷嘴直径
4英寸
4英寸

7
管道直径
100mm
100mm

8
粒径分布

DV10
1363
1223

沙特粒径
2196
2019

DV50
2528
2392

DV90
3786
3548

9
喷淋管材质
FRP
FRP

10
和喷淋管的连接方式
缠绕
缠绕

11
介质
浆液
浆液

12
温度（℃）
50
50

最高允许温度（℃）
150
150

13
密度 (Kg/m3)
1100~1150
1100~1150

14
固体含量（%wt）
13~17
13~17

15
氯离子浓度 ppm (Cl-)
40000
40000

16
PH值
5~7
5~7

17
喷嘴最大能通过的单个固体粒径
25mm
25mm

6 性能保证
6.1在第3章所规定的运行条件下，买受人按出卖人提供的有关喷嘴运行、维护手册进行操作及维护的情况下，出卖人保证所提供的喷嘴性能达到下列各项的性能要求。
6.2 新喷嘴的性能保证：
6.2.1 总的保证
平均喷嘴流量： 1096 L/min －3/＋7%:
液滴粒径分布：
d(v)>3900 μm： max. 10％
d(v)<1400μm： max. 10％
6.2.2 对实心偏心喷嘴的保证
喷嘴平均流量： 1096 L/min －3/＋7%
喷淋角度： 90O＋7O
液滴粒径分布：
d(v)90，max ： 3800μm
d(v)50，max ： 2600μm
d(sauter)，max ： 2200μm
d(v)10，max ： 1400μm
6.2.3 对空心偏心喷嘴的保证
喷嘴平均流量： 1096 L/min －7/＋7%
喷淋角度： 110O＋7O
液滴粒径分布：
d(v)90，max ： 3600μm
d(v)50，max ： 2400μm
d(sauter)，max ： 2050μm
d(v)10，max ： 1250μm
平均喷嘴流量： 1096 L/min －3/＋7%
6.3 运行3年后的性能保证：
6.3.1 总的保证
喷嘴平均流量： 1096 L/min －7/＋7%
液滴粒径分布：
d(v)90，max ： 3800μm
d(v)50，max ： 2600μm
d(sauter)，max ： 2250μm
d(v)10，max ： 1400μm
6.3.2 对实心偏心喷嘴的保证
喷嘴平均流量： 1096 L/min －10/＋10%
喷淋角度： 90O＋10O
液滴粒径分布：
d(v)90，max ： 3900μm
d(v)50，max ： 2600μm
d(sauter)，max ： 2600μm
d(v)10，max ： 1400μm
6.3.3 对空心偏心喷嘴的保证
喷嘴平均流量： 1096 L/min －10/＋10%
喷淋角度： 110O＋10O
液滴粒径分布：
d(v)90，max ： 3700μm
d(v)50，max ： 2500μm
d(sauter)，max ： 2100μm
d(v)10，max ： 1300μm
6.4 以上数据基于：
喷嘴入口压力： 0.75 Bar
喷嘴最大能通过的单个固体粒径： 25 mm
对上述保证值，不包括任何的测量偏差。测量方法采用PMS-OAP-2D-GA2(颗粒)测试方法。
平均喷嘴流量是对每种喷嘴任取7个抽测后的值。
对实心喷嘴的保证值是指最外圈及最内圈喷淋区域的平均值。
实心喷嘴的喷淋区域至少有2个同心环或螺旋环。
测量数据基于喷嘴下1m。
6.5 出卖人所供喷嘴在保证期内的可用率为99％。
6.6 出卖人所供喷嘴的保证期为10000小时，从验收报告签字生效之日算起，但不超过发货后2年。在质保期内因喷嘴质量问题造成的损害，由出卖人免费提供更换。在安装过程中的破损以及由于工艺问题引起的堵塞不在出卖人的负责范围。
7 工作和供货范围
7.1详细供货设备清单
序号
pos
型号
type
单位
运行数量
备件
总数

产地

生产厂家
1
90°实心偏心喷嘴
37965-4CTEF-SILCNB24490
Pcs
240
4
244

2
110°
37965-4CTE-SILCNB244110
Pcs
312
6
318

8 监造、检验和性能验收试验
8.1 概述
本附件用于合同执行期间对出卖人所提供的设备(包括对分包外购设备)进行检验、监造和工厂内的性能验收试验，确保出卖人所提供的设备符合本规范书规定的要求。
出卖人应在本合同生效后1个月内，向买受人提供与本合同设备有关的监造、检验、工厂内性能验收试验标准。
买受人的监造、工厂检查和性能验收试验，并不免除出卖人应负的质量责任。
8.2 工厂检验
出卖人须严格进行厂内各生产环节的检验和试验。出卖人提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。
检验的范围包括部件的加工、组装、试验至出厂试验。
出卖人检验的结果要满足本规范书的要求，如有不符之处或达不到标准要求，出卖人要采取措施处理直至满足要求，同时向买受人提交不一致性报告。出卖人发生重大质量问题时应在24小时内将情况通知买受人。
工厂检验的所有费用包括在合同总价之中。
8.3 性能验收试验
8.3.1 性能验收试验的目的为了检验合同设备的所有性能是否符合本规范书的要求。
8.3.2 性能验收试验的地点：制造商生产厂
8.3.3 性能试验的时间：出厂之前。
8.3.4 性能验收试验的内容（包括，但不限于）：
1) 液滴大小分布
2) 流量压力参数曲线
8.3.5 性能验收试验的标准和方法
出卖人提供性能验收试验的标准和方法，由买受人审查、确认。
8.3.6 性能验收试验的费用
本技术协议8.3及出卖人试验的配合等费用包含在合同总价内。其它费用，如试验在现场进行，由买受人承担；在出卖人工厂进行，则包含在合同总价之中。
8.3.7 性能验收试验结果的确认
性能验收试验原则上出卖人、买受人双方参加，报告由出卖人编写。 双方共同签章确认结论。如双方对试验的结果有不一致意见，双方协商解决。
进行性能验收试验时，一方接到另一方试验通知而不派人参加试验，则被视为对验收试验结果的同意。
9 清洁，防腐保护，运输与储存
9.1 清洁
设备及附件在装运前应是内外清洁的。接触工艺介质的设备表面应没有大的污染物诸如松散的颗粒、沉淀物等。
所有的接嘴应封闭以防止运输过程中外界的异物进入。
9.2 防腐保护
出卖人应说明运输、贮存、安装和运行的防腐要求。
9.3 储存
出卖人应对设备的储存提供指导，设备到达现场后应适宜6个月的保存期。
9.4 出卖人应提供设备包装示意图
10 技术资料和交付进度
10.1.一般要求
10.1.1 出卖人提供的资料应使用国家法定单位制即国际单位制(文字为中文或者英文) 出卖人提供的资料应使用国际单位制，语言为中文或者英文。
10.1.2 资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要求。
10.1.3最终交货时，出卖人应提供技术资料15套，同时提供2套电子版资料。
10.1.4于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，出卖人也应及时免费提供。
10.1.6 所有资料上应注明“抚顺发电厂2´300MW供热机组扩建工程烟气脱硫工程”字样，并注明版次。最终资料提交后不得任意修改，设备到货后与所提资料不符所造成的一切返工和损失由出卖人负责赔偿。
10.2 资料提交的基本要求
10.2.1 合同签定后，出卖人至少应提供下列技术资料：
序号
pos
文件名称
Document name
提交时间
Submission time
1
喷嘴设计参数和图纸规定的结构尺寸和材料
包括Including:
1) Estimated Spray trajectories
2) Estimated Drop Size Information
3) Estimated Flow vs Drop Size Information
4) General Arrangement Drawing
合同签订后28天
28 days after order
2
完整的喷射分布表
装运前
3
流体流量－喷嘴压降曲线图
装运前
4
在设计条件下喷嘴喷水的照片
装运前
10.2.2 出卖人提供的其它资料
包括但不限于:
序号No.
名称
1
检验记录、试验报告(包含工厂试验结果报告)及质量合格证等出厂报告
2
工厂内的性能试验结果报告
