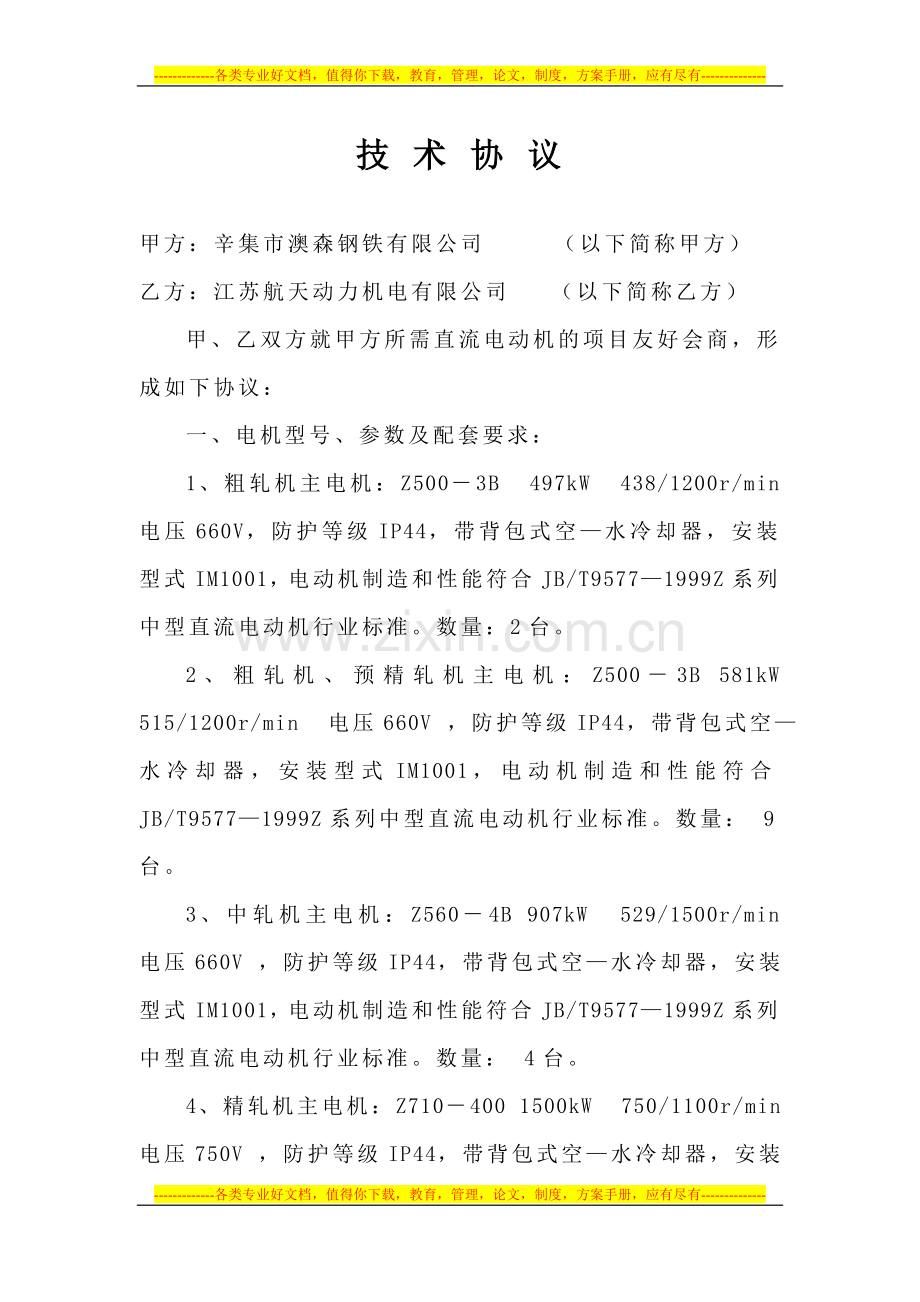

技 术 协 议

甲方：辛集市澳森钢铁有限公司 （以下简称甲方）
乙方：江苏航天动力机电有限公司 （以下简称乙方）
甲、乙双方就甲方所需直流电动机的项目友好会商，形成如下协议：
一、电机型号、参数及配套要求：
1、粗轧机主电机：Z500－3B 497kW 438/1200r/min 电压660V，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB/T9577—1999Z系列中型直流电动机行业标准。数量：2台。
2、粗轧机、预精轧机主电机：Z500－3B 581kW 515/1200r/min 电压660V ，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB/T9577—1999Z系列中型直流电动机行业标准。数量： 9台。
3、中轧机主电机：Z560－4B 907kW 529/1500r/min 电压660V ，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB/T9577—1999Z系列中型直流电动机行业标准。数量： 4台。

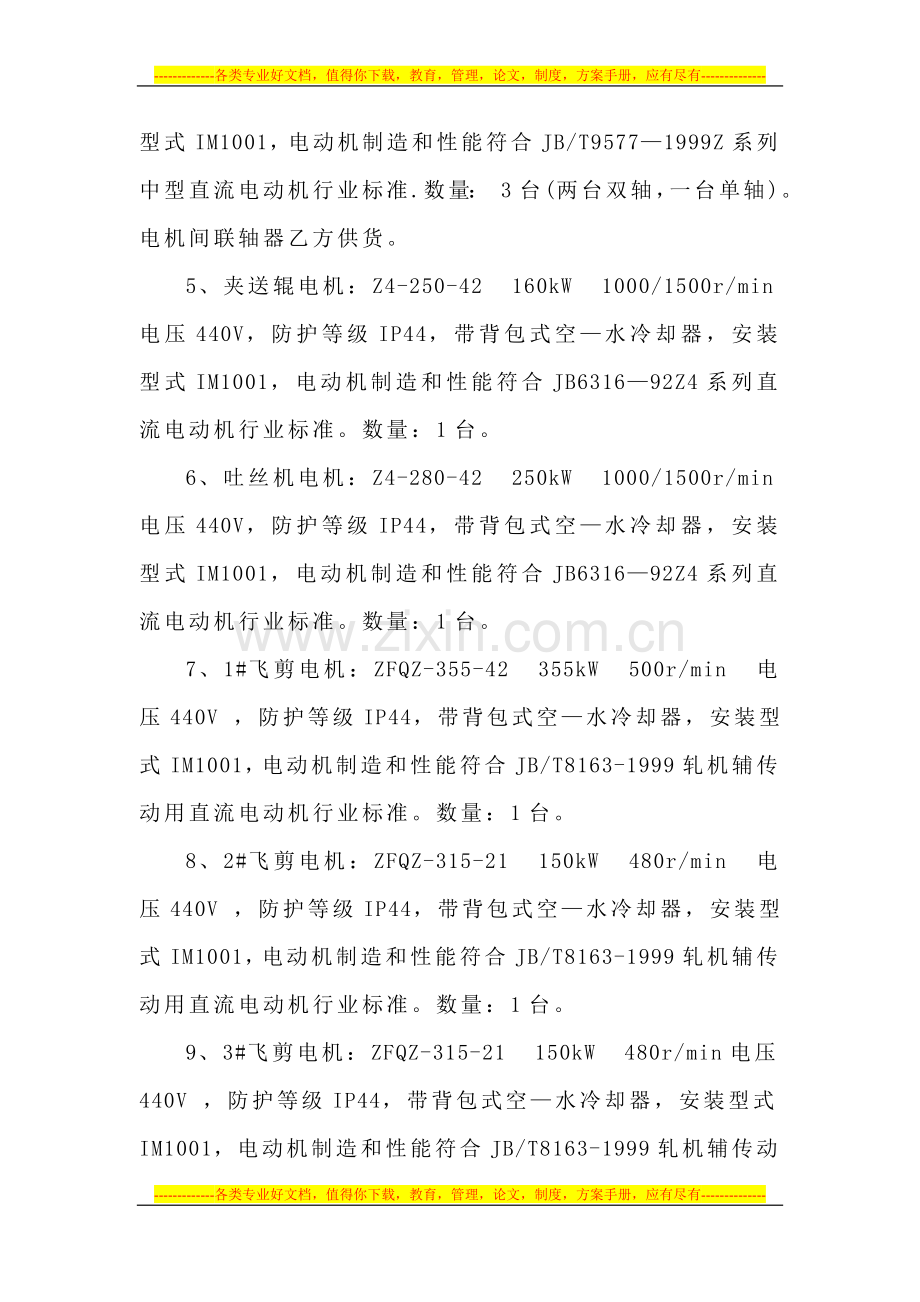

4、精轧机主电机：Z710－400 1500kW 750/1100r/min 电压750V ，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB/T9577—1999Z系列中型直流电动机行业标准.数量： 3台(两台双轴，一台单轴)。电机间联轴器乙方供货。
5、夹送辊电机：Z4-250-42 160kW 1000/1500r/min电压440V，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB6316—92Z4系列直流电动机行业标准。数量：1台。
6、吐丝机电机：Z4-280-42 250kW 1000/1500r/min电压440V，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB6316—92Z4系列直流电动机行业标准。数量：1台。
7、1#飞剪电机：ZFQZ-355-42 355kW 500r/min 电压440V ，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB/T8163-1999轧机辅传动用直流电动机行业标准。数量：1台。
8、2#飞剪电机：ZFQZ-315-21 150kW 480r/min 电压440V ，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB/T8163-1999轧机辅传动用直流电动机行业标准。数量：1台。
9、3#飞剪电机：ZFQZ-315-21 150kW 480r/min电压440V ，防护等级IP44，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB/T8163-1999轧机辅传动用直流电动机行业标准。数量：1台。
10、精轧前碎断剪电机：Z4-250-41 110kW 800r/min DC 440V，防护等级IP21S，带背包式空—水冷却器，安装型式IM1001，电动机制造和性能符合JB6316—92Z4系列直流电动机行业标准。数量：1台。
注：1.所有电机供电电源:全数字式可控硅供电，控制方式：电枢可逆，励磁不可逆。
2.过载能力：
序号1、2、3、4、5、6电机：
基速:1.5额定电流，可长期运行；2.5倍额定电流15秒;2倍额定电流1分钟; 2.75倍额定电流切断。
高速: 1.7倍额定电流1分钟; 2倍额定电流切断。
序号7、8、9、10电机：3倍额定电流1min。
3、电机的电流变化率di/dt：
序号1、2、3、4、5、6电机：允许达到200倍额定电流每秒；
序号7、8、9、10电机：允许达到250倍额定电流每秒。
4、电机采用全数字可控硅静止整流供电，整流器的脉波数不小于6。
5、序号1、2、3、4、5、6电动机的工作制为连续工作制即S1，为B类电机；序号7、8、9、10电动机的工作制为S5，频繁启、制动，正、反转。
6、1、2、3、4电机加底座。
二、电动机的绝缘等级F级，电机经无溶真空压力浸漆（VPI）处理，所有电机均为B类电机。
三、电机他励，励磁电压220V，允许强磁，强磁时励磁电压允许升到440V。
四、电动机定子线圈带有6组Pt100热敏电阻（主级线圈、换向线圈、补偿线圈各两组），前、后轴承各带有一组WZP型Pt100轴承测温元件。Z系列、ZFQZ系列电机所用轴承为进口SKF轴承，并用干油润滑（可不停机加油），
五、电动机所配套的测速装置及输出轴的联轴器均由甲方提供，乙方负责安装，甲方应在30日内向乙方提供型号及安装尺寸。
六、电动机出线盒从传动端看位于电机右侧，水冷背包冷却水进、出口位于另一侧。电机正常生产时，单方向运转。允许事故状态下可逆转。电机表面颜色由甲方在签定合同后15天内用传真方式通知乙方。
七、电机的噪声和振动应符合GB10069.3《旋转电机噪声测定方法和限值》和GB10068.2-1988《旋转电机振动测定方法和限值》标准要求。
八、当电机在现场调试时，乙方派相关技术人员到现场服务，乙方给予无偿协助。
九、电机产品的质量保证期为电机交付后一年，在规定期内电机如出现制造质量问题，由乙方给予无偿修理，在接到投诉电话24小时内到达现场，并迅速给予处理。
十、商务合同生效后15天内，乙方向甲方提供电机外形安装尺寸及图样一份，甲方给予确认返回，电机交货时提供试验报告一份。
十一、本协议未尽事宜由双方协商解决。
十二、本协议一式四份，双方各执两份，经双方签字盖章后与商务合同一并生效。

甲方：辛集市澳森钢铁有限公司

代表签字：

日期：

乙方：江苏航天动力机电有限公司

代表签字：

日期： .
