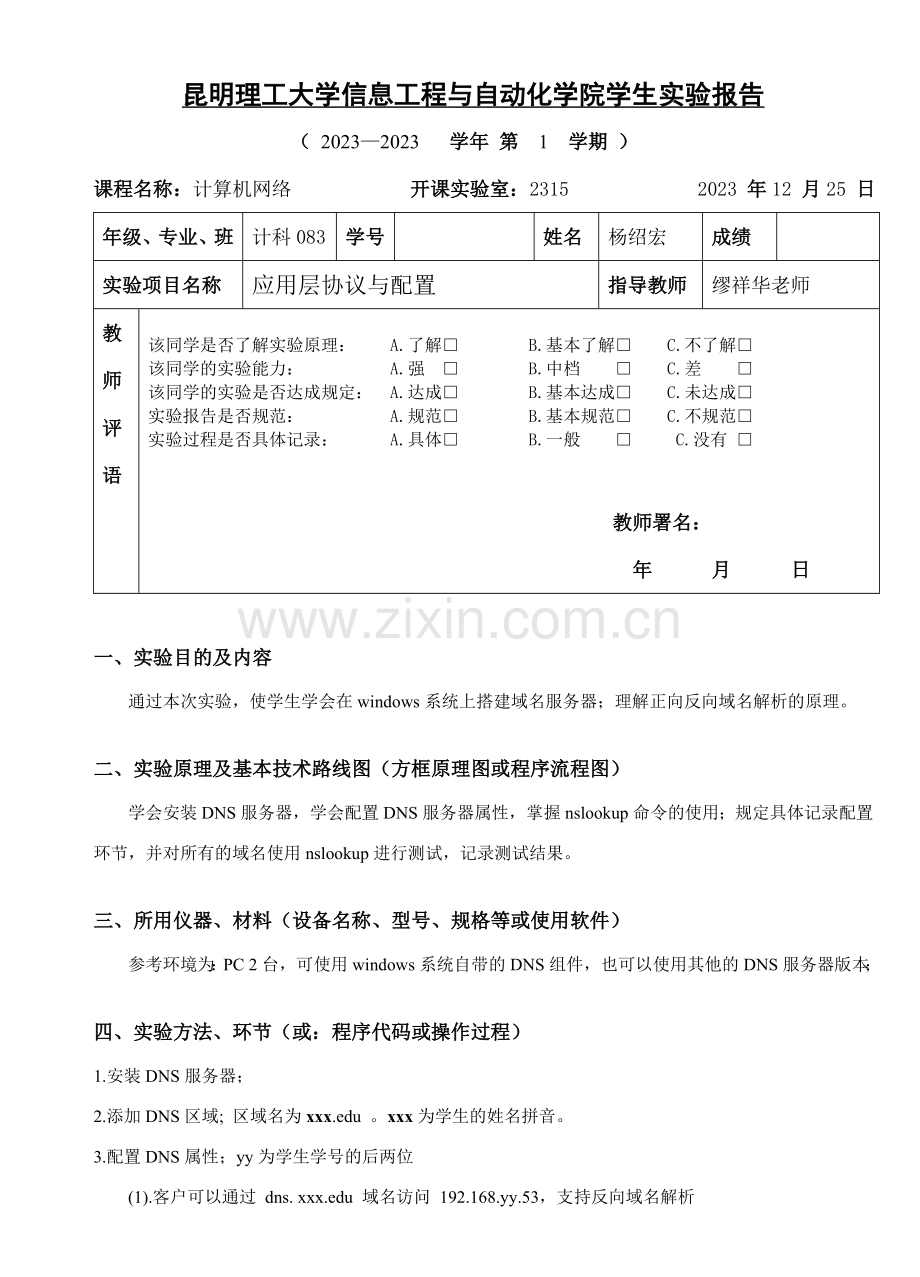

昆明理工大学信息工程与自动化学院学生实验报告
（ 2023—2023 学年 第 1 学期 ）
课程名称：计算机网络 开课实验室：2315 2023 年12 月25 日
年级、专业、班
计科083
学号

姓名
杨绍宏
成绩

实验项目名称
应用层协议与配置
指导教师
缪祥华老师
教师评语

该同学是否了解实验原理： A.了解□ B.基本了解□ C.不了解□
该同学的实验能力： A.强 □ B.中档 □ C.差 □
该同学的实验是否达成规定： A.达成□ B.基本达成□ C.未达成□
实验报告是否规范： A.规范□ B.基本规范□ C.不规范□
实验过程是否具体记录： A.具体□ B.一般 □ C.没有 □

教师署名：
年 月 日

一、实验目的及内容
通过本次实验，使学生学会在windows系统上搭建域名服务器；理解正向反向域名解析的原理。

二、实验原理及基本技术路线图（方框原理图或程序流程图）
学会安装DNS服务器，学会配置DNS服务器属性，掌握nslookup命令的使用；规定具体记录配置环节，并对所有的域名使用nslookup进行测试，记录测试结果。

三、所用仪器、材料（设备名称、型号、规格等或使用软件）
参考环境为：PC 2台，可使用windows系统自带的DNS组件，也可以使用其他的DNS服务器版本；

四、 实验方法、环节（或：程序代码或操作过程）
1. 安装DNS服务器；
2.添加DNS区域; 区域名为xxx.edu 。xxx为学生的姓名拼音。
3.配置DNS属性；yy为学生学号的后两位
(1).客户可以通过 dns. xxx.edu 域名访问 192.168.yy.53，支持反向域名解析
(2).客户可以通过 .edu 域名访问 192.168.yy.80，支持反向域名解析
(3).客户可以通过 mail.xxx.edu 域名访问 192.168.yy.25，支持反向域名解析
(4).客户可以通过 mail2. xxx.edu 域名访问 192.168.yy.26
(5).客户可以通过 smtp. xxx.edu 域名访问 192.168.yy.25，是mail.xxx.edu的别名
(6).客户可以通过 pop3. xxx.edu 域名访问 192.168.yy.25, 是mail.xxx.edu的别名
(7).xxx.edu中的域名服务器为192.168.yy.53

(8).xxx.edu中的邮件服务器为mail xxx.edu，和mail2. xxx.edu，其邮件服务器优先级分别为5和10。
4.通过nslookup等工具验证DNS的相关配置；
5.新建子域sub.xxx.edu，委派给此外一台DNS服务器192.168.yy.100。在此外一台PC机上配置该子域的
DNS服务器。
该子域DNS属性规定如下：
(1).客户可以通过 dns.sub.xxx.edu 域名访问 192.168.yy.153，支持反向域名解析
(2).客户可以通过 .xxx.edu 域名访问 192.168.yy.180，支持反向域名解析
(3).客户可以通过 mail.sub.xxx.edu 域名访问 192.168.yy.125，支持反向域名解析
(4).通过nslookup工具指向192.168.yy.53服务器，验证子域DNS的相关配置；

五、 实验过程原始记录( 测试数据、图表、计算等)

1.安装DNS服务器：
打开控制面板→添加或删除程序→windos 组建向导→选择网络服务→单击信息详情→在网络服务窗口中选择域名系统→单击拟定→之后系统将自动安装

2. 添加DNS区域; 区域名为yangshaohong.edu 。

右键正向查找区域→新建区域→重要区域，如下图所示：

给新域名命名为：yangshaohong.edu，如下图所示：

创建新文献，文献名为：yangshaohong.edu.dns，如下图所示：

成功添加DNS区域，其名称为yangshaohong.edu，类型：重要区域，查找类型：正向，文献名：yangshaohong.edu.dns，创建完毕后单击“完毕”。

3. 添加上面DNS区域所相应的反向区域：

右键“反向查找区域”→新建区域→重要区域，如下图所示：

输入方向查找区域的名称，键入网络ID为192.168.25

创建一个新区域文献，文献名系统自动设定：

反向查找区域建立完毕：

3. 配置DNS属性；yy为学生学号的后两位
（1）客户可以通过 dns. yangshaohong.edu 域名访问 192.168.25.53，支持反向域名解析

右键正向域名yangshaohong.edu→新建主机

输入新建主机的名称www，在IP地址中输入 192.168.25.53→添加主机

（2）客户可以通过 .edu 域名访问 192.168.25.80，支持反向域名解析

（3）客户可以通过 mail.yangshaohong.edu 域名访问 192.168.25.25，支持反向域名解析

（4）客户可以通过 mail2. yangshaohong.edu 域名访问 192.168.25.26

（5） 客户可以通过 smtp. yangshaohong.edu 域名访问 192.168.25.25，是mail.yangshaohong.edu的别名

右键正向域名yangshaohong.edu→新建别名

在“别名”一栏输入smtp，在目的主机的完全合格的域名输入mail.yangshaohong.edu

（6） 客户可以通过 pop3. yangshaohong.edu 域名访问 192.168.25.25, 是mail.yangshaohong.edu的别名

在“别名”中输入pop3，目的主机的完全合格的域名输入mail.yangshaohong.edu

（7） yangshaohong.edu中的域名服务器为192.168.25.53

打开开始菜单下的命令提醒符，在其中注入nslookup敲一下回车后输入server 193.168.25.53，既可以将yangshaohong.edu中的域名服务器设立为192.168.25.53。

（8） yangshaohong.edu中的邮件服务器为mail yangshaohong.edu，和mail2. yangshaohong.edu，其邮件服务器优先级分别为5和10。
右键yangshaohong.edu→新建右键互换器：

在弹出的对话框的邮件服务器的完全合格的域名下输入mail.yangshaohong,edu,右键服务器优先级输入5

继续新建邮件服务器，在邮件服务器的完全合格的域名下输入mail2.yangshaohong,edu,右键服务器优先级输入10。

4. 通过nslookup等工具验证DNS的相关配置；

（1）一定要用server命令将当前DNS服务器IP地址指向实验所搭建DNS服务器的IP地址192.168.25.53

（2）PTR反向记录解析

（3）MX记录解析

六、实验结果、分析和结论（误差分析与数据解决、成果总结等。其中，绘制曲线图时必须用计算纸或程序运营结果、改善、收获）
通过本次实验，学会了windows 2023下DNS服务器的安装，DNS区域的添加，DNS服务器属性的配置，涉及www、mail、smtp、pop3不通的域名访问方式范文正向访问以及反向访问，还学会了域名服务器的设立，邮件服务器优先级的设立。同时还学会了nslookup命令的初步使用方法。通过本次实验初步学会了DNS服务器的一些基本的知识。
