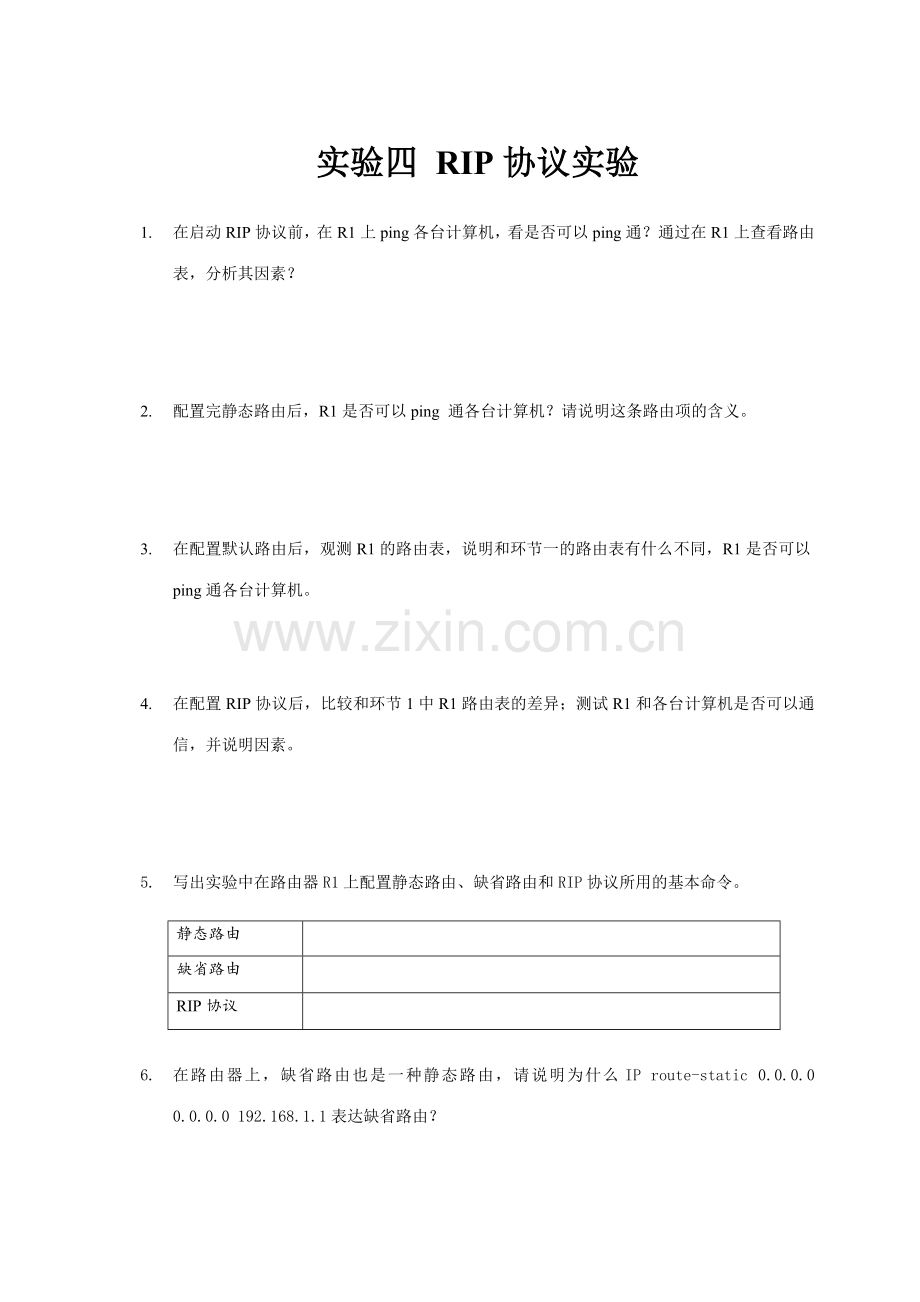

实验四 RIP协议实验
1. 在启动RIP协议前，在R1上ping各台计算机，看是否可以ping通？通过在R1上查看路由表，分析其因素？

2. 配置完静态路由后，R1是否可以ping 通各台计算机？请说明这条路由项的含义。

3. 在配置默认路由后，观测R1的路由表，说明和环节一的路由表有什么不同，R1是否可以ping通各台计算机。

4. 在配置RIP协议后，比较和环节1中R1路由表的差异；测试R1和各台计算机是否可以通信，并说明因素。

5. 写出实验中在路由器R1上配置静态路由、缺省路由和RIP协议所用的基本命令。
静态路由

缺省路由

RIP协议

6. 在路由器上，缺省路由也是一种静态路由，请说明为什么IP route-static 0.0.0.0 0.0.0.0 192.168.1.1表达缺省路由？

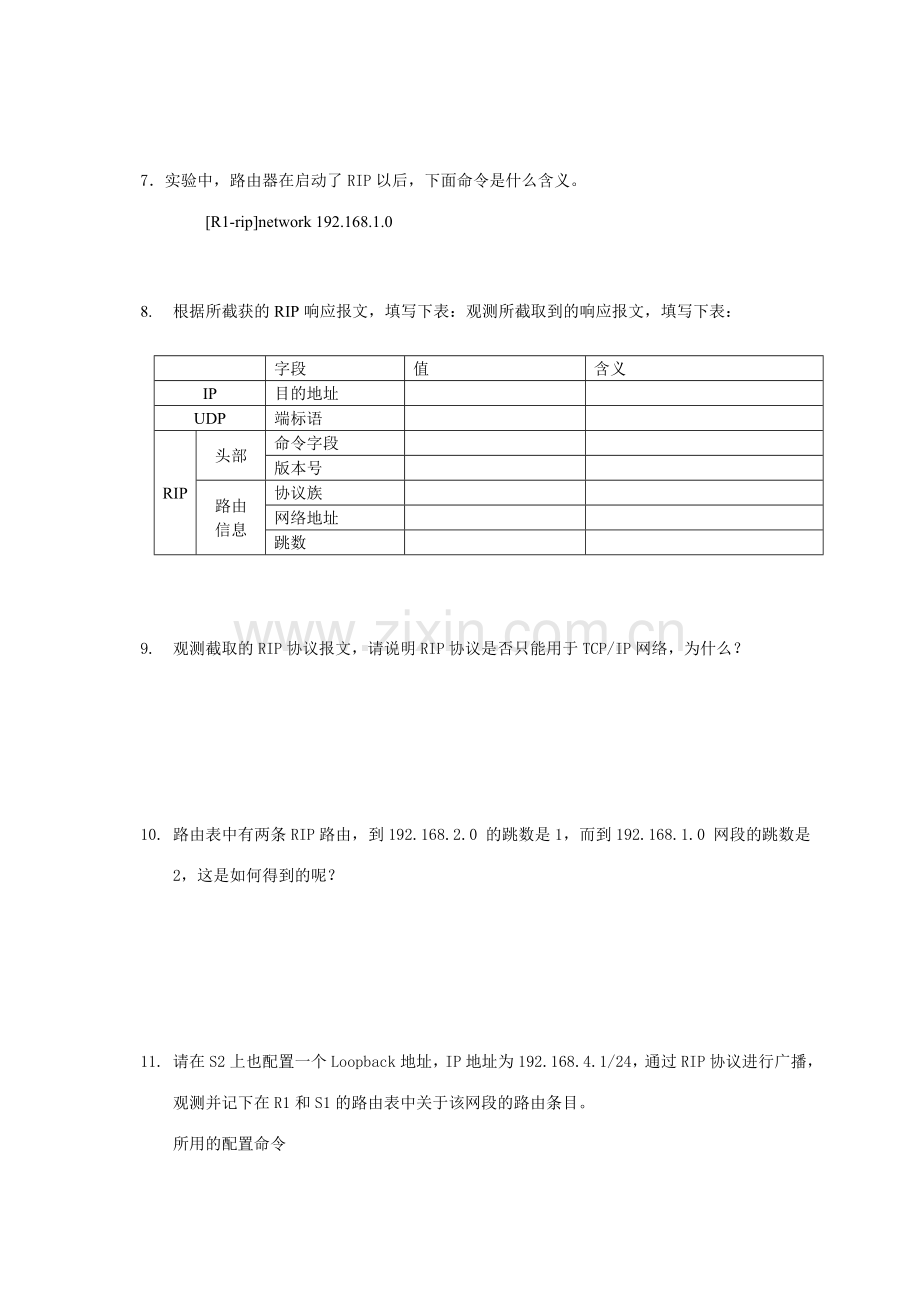

7．实验中，路由器在启动了RIP以后，下面命令是什么含义。
[R1-rip]network 192.168.1.0

8. 根据所截获的RIP响应报文，填写下表：观测所截取到的响应报文，填写下表：

字段
值
含义
IP
目的地址

UDP
端标语

RIP
头部
命令字段

版本号

路由
信息
协议族

网络地址

跳数

9. 观测截取的RIP协议报文，请说明RIP协议是否只能用于TCP/IP网络，为什么？

10. 路由表中有两条RIP路由，到192.168.2.0 的跳数是1，而到192.168.1.0 网段的跳数是2，这是如何得到的呢？

11. 请在S2上也配置一个Loopback地址，IP地址为192.168.4.1/24，通过RIP协议进行广播，观测并记下在R1和S1的路由表中关于该网段的路由条目。
所用的配置命令

查看R1和S1中路由表中相关路由条目。

Destination/Mask
Protocol
Pre
Cost
Nexthop
Interface
R1

S1

12. 比较水平分割前后RIP报文的选路信息的不同，把你截取的一条报文写在下表中？

IP Address
Meric
取消水平分割前

取消水平分割后

13. 设计型实验1
如图所示，按照如下规定组网：
（1）对的组网；
（2）在S1和S2上划分VLAN。在S1和S2上，都是E0/20到E0/24属VLAN2，其余端口属于VLAN1；
（3）配置S1，S2，R1，PCB，PCC 5台设备各接口的IP地址；
（4）在S1，S2，R1上启动RIP协议，验证PCB与PCC互通；
（5）请截获R1发出的RIP协议报文（可以使用PCA或PCD），并解释为什么可以截获R1发出的RIP协议报文。
E1:192.168.2.1/24
E0:192.168.1.1/24

R1

R1

Vlan1:192.168.2.2/24
Vlan1:192.168.1.2/24

S2

S1

E0/1

E0/1

S2

S1

E0/24

E0/24

Vlan2:192.168.4.1/24
Vlan2:192.168.3.1/24

PCC:192.168.4.2/24
网关：192.168.4.1
PCB:192.168.3.2/24
网关：192.168.3.1

14. 设计型实验2
如图所示，按照如下规定组网：
（1）对的组网；
（2）在S1和S2上划分VLAN。在S1和S2上，都是E0/20到E0/24属VLAN2，其余端口属于VLAN1；
（3）配置S1，S2，R1，R2，PCB，PCC 6台设备的各接口的IP地址；
（4）在S1，S2，R1，R2上启动RIP协议，启动RIP的接口分别为：S1的Vlan1、Vlan2，R1的E0，R2的E1，S2的Vlan1、Vlan2；
（5）在相应的设备上配置相应得静态路由（并解释所用的每一条命令的功能，为什么要这样做），使全网互通。
S0/0:192.168.5.2/24
S0/0:192.168.5.1/24

R1

R2

E1:192.168.2.1/24
E0:192.168.1.1/24
R1

E0/1

Vlan1:192.168.2.2/24

E0/1

Vlan1:192.168.1.2/24
S2

S1

S2

S1

E0/24

Vlan2:192.168.4.1/24

E0/24

Vlan2:192.168.3.1/24

PCC:192.168.4.2/24
网关：192.168.4.1
PCB:192.168.3.2/24
网关：192.168.3.1
