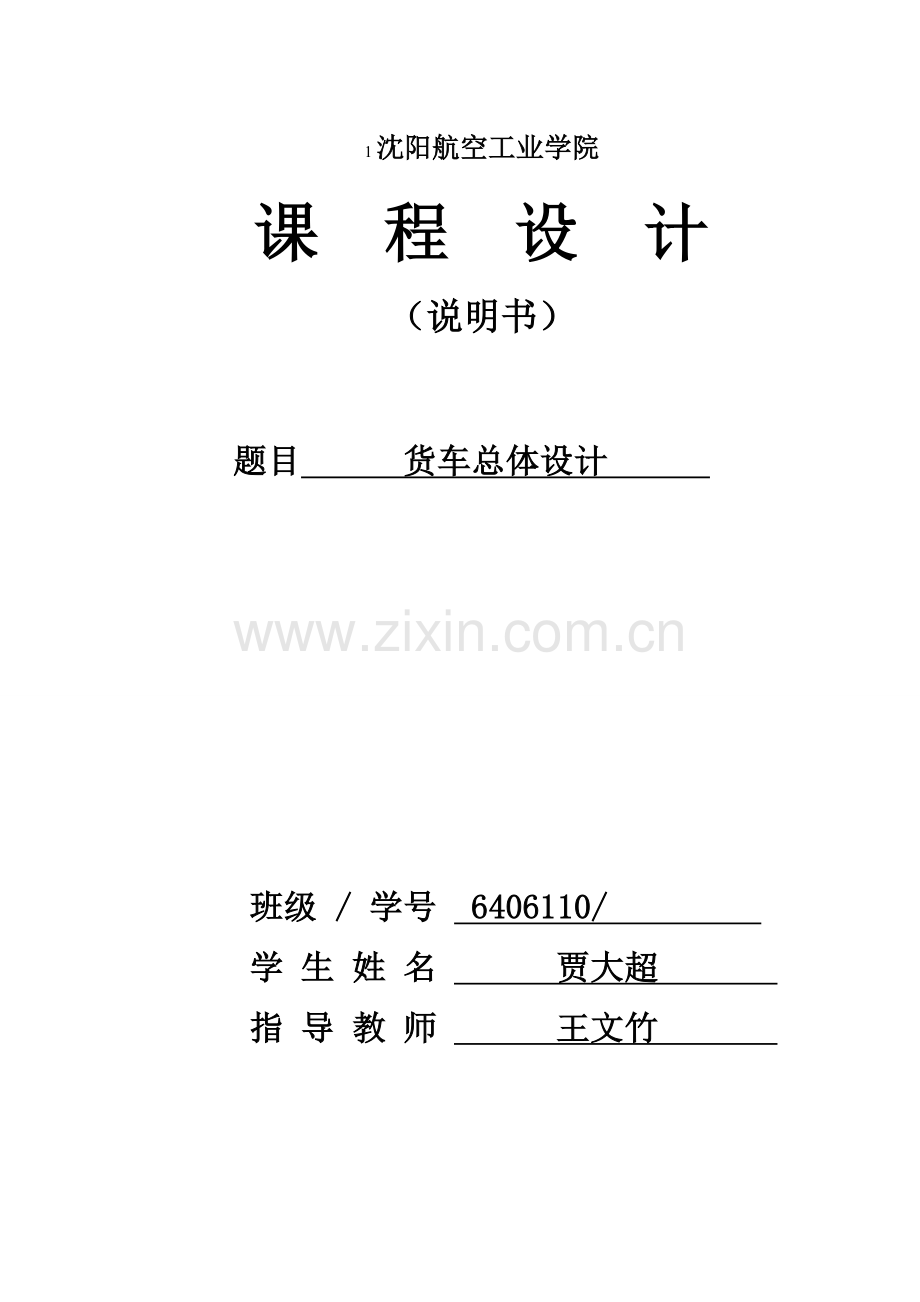

1沈阳航空工业学院
课 程 设 计
（说明书）

题目 货车总体设计

班级 / 学号 6406110/
学 生 姓 名 贾大超
指 导 教 师 王文竹

目 录
1 汽车的总体设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1
1.1汽车总体设计的特点- - - - - - - - - - - - - - - - - - - - - -1
1.2汽车总体设计的一般顺序- - - - - - - - - - - - - - - - - - - -1
2 载货汽车重要技术参数的拟定- - - - - - - - - - - - - - - - - - - - - - - - 5
2.1汽车质量参数的拟定- - - - - - - - - - - - - - - - - - - - - - - - - 5
2.1.1汽车载荷质量的拟定- - - - - - - - - - - - - - - - - - - - - - - - 5
2.1.2整车整备质量的预估- - - - - - - - - - - - - - - - - - - - - - - - 5
2.1.3汽车总质量的拟定- - - - - - - - - - - - - - - - - - - - - - - - - 5
2.1.4汽车轴数和驱动形式的拟定- - - - - - - - - - - - - - - - - - - - - 5
2.1.5汽车的轴荷分派- - - - - - - - - - - - - - - - - - - - - - - - - - 5
2.2汽车重要尺寸的拟定- - - - - - - - - - - - - - - - - - - - - - - - - 6
2.2.1汽车轴距L拟定- - - - - - - - - - - - - - - - - - - - - - - - - - 6
2.2.2汽车的前后轮距B1和B2- - - - - - - - - - - - - - - - - - - - - - 6
2.2.3汽车的外廓尺寸- - - - - - - - - - - - - - - - - - - - - - - - - - 6
2.3汽车重要性能参数的拟定- - - - - - - - - - - - - - - - - - - - - - - - -6
2.3.1汽车动力性参数的拟定- - - - - - - - - - - - - - - - - - - - - - 6
2.3.2汽车燃油经济性参数的拟定 - - - - - - - - - - - - - - - - - - - - 7
2.3.3汽车通过性性参数的拟定- - - - - - - - - - - - - - - - - - - - - - 7
3 载货汽车重要部件的选择和布置- - - - - - - - - - - - - - - - - - - - - - - 8
3.1发动机的选择与布置- - - - - - - - - - - - - - - - - - - - - - - - - - 8
3.1.1发动机型式的选择- - - - - - - - - - - - - - - - - - - - - - - - 8
3.1.2发动机重要性能指标的选择- - - - - - - - - - - - - - - - - - - - 8
3.2轮胎的选择 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -11
3.3离合器的选择- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11
3.4万向传动轴的选择- - - - - - - - - - - - - - - - - - - - - - - - - - - 11
3.5主减速器的选择- - - - - - - - - - - - - - - - - - - - - - - - - - - - 11
4 总体布置的计算- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12
4.1轴荷分派及质心位置计算 - - - - - - - - - - - - - - - - - - - - - - - 12
4.1.1水安静止时的轴荷分派及质心位置计算- - - - - - - - - - - - - - - 12
4.1.2水平路面汽车满载行驶时各轴的最大负荷计算- - - - - - - - - - - - 14
4.1.3制动时各轴的最大负荷计算 - - - - - - - - - - - - - - - - - - - 15
4.2 驱动桥主减速器传动比i的选择 - - - - - - - - - - - - - - - - - - - - 16
4.3变速器传动比的选择- - - - - - - - - - - - - - - - - - - - - - - - - - 17
5 汽车动力性能计算- - - - - - - - - - - - - - - - - - - - - - - - - - - - 18
5.1驱动平衡计算 - - - - - - - - - - - - - - - - - - - - - - - - - - - - 18
5.1.1驱动力平衡计算- - - - -- - -- - - - - - - - - - - - - - - - - - 18
5.1.2动力特性的计算- - - - - - - - - - - - - - - - - - - - - - - - - 20
5.2功率平衡计算- - - - - - - - - - - - - - - - - - - - - - - - - - - - -24
5.3燃油经济性计算- - - - - - - - - - - - - - - - - - - - - - - - - - - -25
5.3.1汽车行驶时发动机可以发出的功率- - - - - - - - - - - - - - - - -25
5.3.2汽车行驶时所需要的发动机功率- - - - - - - - - - - - - - - - - -25
5.3.3功率平衡图- - - - - - - - - - - - - - - - - - - - - - - - - - - -26
5.4汽车不翻倒的条件- - - - - - - - - - - - - - - - - - - - - - - - - - 26
5.4.1汽车不纵向翻倒的条件计算- - - - - - - - - - - - - - - - - - - -26
5.4.2汽车不横向翻倒的条件计算- - - - - - - - - - - - - - - - - - - -26
5.5汽车的最小转弯直径- - - - - - - - - - - - - - - - - - - - - - - - - 26
总 结- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -30
参考文献- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -31

摘 要
本次课程设计重要进行整车的总体设计，相对于工程上省略了大部分细节。重要进行汽车形式的选择，重要参数的拟定，发动机的选择，轮胎的选择，汽车的总体布置，和一些校核，此外还要用CAD软件画一幅汽车总布置图。汽车设计课程设计使我们对汽车设计课程有了更深一个层次的理解，扫除了以前只是在表面上的认知，现在是实际中的操作 选材 运算 验算。也对汽车理论等课程有了更加广泛的应用与理解。对即将到来的汽车专业毕业设计有很大帮助，奠定了坚实的基础。

关键词：尺寸参数；轴荷分派；动力性；燃油经济性；稳定性；通过性

汽车的总体设计
1.1 汽车总体设计的特点
汽车的总体设计是汽车设计工作中最重要的一环，它对汽车的设计的质量、使用性能和在市场上的竞争力有着决定性的影响。由于汽车性能的优劣不仅与相关总成及部件的工作性能有密切关系，并且在很大限度上还取决于有关总成及部件间的协调与参数匹配，取决于汽车的总体布置。
1.2汽车总体设计的一般顺序
(1)调查研究与初始决策；其任务是选定设计目的，并制定产品设计工作方针及设计原则，调查研究的内容应涉及：老产品在服役中的表现及用户意见；当前本行业与相关行业的技术发展，特别是竞争对手的新产品与新技术；材料、零部件、设备和工具等行业也许提供的条件；本公司在科研、开发及生产方面所取得的新成果等等，它们对新产品设计是很有价值的。
(2)总体方案设计；其任务是根据领导决策所选定的目的及对开发目的制定的工作方针、设计原则等主导思想提出移车设想，因此又称为概念设计或构思设计。为此要绘制不同的总体方案图（比例为1 ：10 ）供选择。在总体方案图上进行初步布置和分析，对重要总成只画出大轮廓而突出各方案间的重要差别，使方案对比简明清楚。通过方案论证选出其中最佳者。
(3)绘制总布置草图，拟定整车重要尺寸、质量参数与性能指标以及各总成的基本型式。在总布置草图上要较准确地画出各总成及部件的外形和尺寸并进行仔细的布置，对轴荷分派和质心高度作计算与调整，训便较准确地拟定汽车的轴距、轮距、总长、总宽、总高、离地间隙、货厢或车身地板高度等，并使之符合有关标准和法规；进行性能计算及参数匹配。
(4)车身造型设计及绘制车身布置图：绘制不同外形、不同方向、不同色彩的车身外形图．制作相应造型的1：10整车模型；从中选优后再制作精确模型。经征求意见、工艺分析评审及风洞实验后作进一步修改，审定后用三坐标测量仪测量车身模型坐标点。
(5)编写设计任务书：作为对以后的设计、实验及工艺准备的指导和依据。其内容常涉及：任务来源、设计原则和设计依据；产品的用途及使用条件；汽车型号、承载容量、布置型式及重要技术指标和参数，涉及空车及满载下的整车尺寸、轴荷及性能参数，有关的可靠性指标及环保指标等；各总成及部件的结构型式和特性参数；标准化、通用化、系列化水平及变型方案；拟采用的新技术、新结构、新装备、新材料和新工艺；维修、保养及其方便性的规定；续驶里程；生产规划、设备条件及预期制导致本和技术经济预恻等。有时也加进与国内外同类型汽车技术性能的分析和对比等。有的还附有汽车总布置方案草图及车身外形方案图。
(6)汽车的总布置设计：其重要任务是根据汽车的总体布置及整车性能提出对各总成及部件的布置规定和特性参数等设计规定，协调整车与总成间、相关总成问、总成与有关部件间的布置关系和参数匹配关系，使之组成一个在给定使用条件下的使用性能达成最优并满足设计任务书所规定的整车参数和性能指标的汽车。其具体工作有:
l)绘制汽车总布置图：它是在总布置草图和各总成、部件设计的基础上用1 : 1 或1 ： 2 的比例精确地绘出，用于精确控制各部尺寸和位置，为各总成和部件分派准确的布置空间，因此又称为尺寸控制图。要特别注意汽车整体布置的合理性，驾驶室和车厢内部布置应具有视野性好、驾驶操作方便、座位舒适、安全，维修方便等特点。
2)根据总布置设计拟定的整车参数和性能指标提出对各总成和部件的设汁规定．涉及结构型式、特性参数、尺寸与质量限制等。提供整车有关数据与计算载荷等。
3)绘制转向车轮跳动等有关部分的运动图；用于校核布置空间以避免发生运动千涉。
4)拟定有关总成和部件支承的型式、结构参数与特性等，特别是对发动机前后支承、驾驶室支承和排气管支承的位置和刚度要精心选择。
5)拟定各总成的质心位置，核算汽车空载和满载时的轴荷分派及整车质心高度。
6)制作模型进行布置空间的校核：通常制作1 : l 的车身内、外模型来检查驾驶操作及上下车的方便性、视野范围、乘坐空间及舒适性等。
7)汽车总成、部件及零件的选型与设计：其任务除了要保证总成和整车的性能指标外，还要考虑零部件自身的强度、寿命与可靠性等问题口
8)设计图纸的工艺审查及必要的修改。
9)绘制汽车总装配图：其目的是进行图面装配校核，仔细检查相连接总成及部件的连接关系、连接部分的尺寸与配合以及拆装的方便性；核算与标注汽车整车和有关总成与部件的安装尺寸链，为汽车总装作技术准备和提供依据。
10)试制、实验、修改与定型。设计完毕后投入样品试制时，应考虑有一定数量的零部件和总成投人台架实验，至少有3 一4 辆样车投人整车室内实验与道路实验。注意了解制造和装配中的工艺问题及质量控制情况并及时把关，杜绝不合格的样品装车。要查明整车、总成及零部件的尺寸参数、质量参数、性能参数是否符合设计规定及问题所在，以便修改图纸或采用其他措施予以纠正。应按有关标准、法规进行全面的实验，以检查新产品的各项性能指标。
1.3布置形式
本车采用发动机位于前轴之上、驾驶室之正下方
如图1.1所示。这时驾驶室布置在发动机之正L 方．其前端形成较平坦的车头．故具有这种布置方案的汽车属于“平头车”型。这种布置的优缺陷正好与长头车相反．可获得最短的轴距和车长尺寸；自重轻；机动性及视野性好；面积运用率高。但鸳驶室易受发动机的振动、噪声、热等影响，夏季闷热；发动机罩突出于驾驶室内两侧座之间，不易设立中间座位；经在驾驶室内设立的可打开的舱口维修发动机，其接近性仍差，维修不方便，采用可翻倾式驾驶室虽可解决这一间题，但也带来操纵的传动机构的复杂化；这种布置方案使驾驶室地板最高，上下车不方便。对于上述缺陷，目前已有不少改善措施，如对驾驶室采用隔热、通风、密封、采暖、隔振等措施以及加装空调设备等，再加之其原有的优点，使平头式（涉及下述布置）方案在现代轻、中型载货汽车上得到了广泛采用，甚至某些重型载货汽车也采用了平头式方案，但在重型牵引车上则多采用长头式布置。

图1.1 平头货车
1.4 轴数的选择
汽车的轴又称为汽车的桥，按轴数汽车分为二轴汽车、三轴汽车和四轴汽车。轿车、轻型及以下的车辆均采用二轴型式；根据汽车的用途、总质量、使用条件、公路车辆法规及轮胎最大标定负荷，中型及以上的汽车多采用三轴，少数采用四轴。我国公路及桥梁限定双轴汽车的前后轴负荷应分别不超过60kN 和130kN ，而三轴汽车的前轴及双后轴负荷应分别不超过8OkN 和24OkN 。总质量更大的公路用车可采用四轴。矿用自卸汽车为非公路汽车，不受此限制，其单轴负荷有的超过1000kN 。
本车为轻型平头货车，因此采用两轴型式。
1.5 驱动形式的选择
驱动型式常用4 ×2 , 4 ×4 , 6 ×4 , 6 ×6 , 8×8 等代号表达。其中第一个数字为汽车的车轮总数，第二个数字为驱动轮数，对于双胎车轮仍按一个车轮计。
轿车和厂定汽车总质量小于19t 的公路用车，广泛采用4x2 的驱动型式，由于其结构简朴、制导致本低；厂定汽车总质量为19 － 26t ，的公路用车则可采用6×2 或6 ×4 的驱动型式；总质量为28 - 32t 的公路用车则采用8 ×4 的驱动型式口
矿用自卸汽车由于行驶场地较小，规定高机动性，因此，即使是重型矿用自卸汽车也多采用4×2 的驱动型式且为短轴距，少数采用4 ×4 和6 ×4 的驱动型式。
本车载重为750kg，因此采用4×2后轮双胎的驱动型式.

2 载货汽车重要技术参数的拟定
2.1 汽车质量参数的拟定
2.1.1汽车载荷质量的拟定
汽车的载荷质量是指汽车在良好路面上所允许的额定装载质量，用表达。题目中给定的是750kg。
2.1.2 整车整备质量的预估
汽车的整车整备质量是指车上带有所有装备，涉及随车工具和轮胎，加满油和水，但没有载货和载人时的整车质量，用表达。
(1) 质量系数的选取
对于轻中型载货汽车，参考同类车型：金杯领骐轻卡 70马力 4X2 双排栏板载货车(SY1024SK1F)，取质量系数=0.52448
(2) 估算整车整备质量
=/=750/0.52448=1430kg
2.1.3 汽车总质量的拟定
汽车总质量是指汽车整车整备质量、汽车装载质量和驾驶室乘员（含驾驶室）质量三者之和，用表达。驾驶室乘员质量以每人65kg。按乘员人数为5人。
=++565=2500kg
2.1.4 汽车轴数和驱动型式的拟定
汽车轴数重要是根据车辆的总质量、公路车辆法规和汽车的用途来拟定。由于汽车的总质量的不超过19t时，所以选42；
2.1.5 汽车的轴荷分派
汽车的轴荷分派影响汽车的使用性能和轮胎的使用寿命，为了使轮胎的寿命一致。表2-1为各类载货汽车轴荷分派的数据。

表2-1 载货汽车轴荷分派

货车型式
满载（%）
空载（%）
前轴
后轴
前轴
后轴
42，平头
30-35
65-70
48-54
46-52
2.2汽车重要尺寸的拟定
2.2.1汽车轴距L的拟定
在汽车的重要性能、装载面积和轴荷分派等各个方面规定下选取。各类载货汽车的轴距选用范围如表2-2所示。
表2-2 载货汽车的轴距和轮距
总质量（T）
轴距（mm）
轮距（mm）
1.8-6.0
2300-3600
1300-1650
选取L=2515mm 。
2.2.2 汽车的前、后轴距和
汽车轮距B应当考虑到车身横向稳定性，重要取决于车架前部的宽度、前悬架宽度、前轮的最大转角和轮胎宽度，同时还要考虑转向拉杆、转向轮和车架之间的运动间隙等因素。重要取决于车架后部宽度、后悬架宽度和轮胎宽度，同时还要考虑车轮和车架之间的间隙。各类载货汽车的轮距选用范围如表1-2所示。选取= 1425mm，= 1350mm 。
2.2.3 汽车前悬和后悬的拟定
一般载货汽车的前悬不宜过长，但要有足够的纵向布置空间，以便布置发动机、水箱、转向器等部件。后悬也不宜过长，一般为1.2-2.2m。参考同类车型选取=1030mm,
=1200mm 。
2.2.4 汽车的外廓尺寸
我国法规对载货汽车外廓尺寸的规定是：总高不大于4米，总宽不大于2.5米，外开窗、后视镜等突出部分宽度不大于250mm ,总长不大于12米。一般载货汽车的外廓尺寸随载荷的增大而增大。在保证汽车重要使用性能的条件下应尽量减小外廓尺寸。
参考同类车型取外形尺寸长宽高=mm 。车厢尺寸长宽高=mm 。
2.3汽车重要尺寸性能参数的拟定
2.3.1 汽车动力性参数的拟定
(1) 最高车速的拟定
载货汽车的最高车速重要是根据汽车的用途以及使用条件和发动机功率大小来拟定,给定的=90km/h。
(2) 加速时间的拟定
汽车起步连续换档加速时间是汽车加速性能的一项重要指标。载货汽车通常用 0-60km/h的加速时间来评价。
(3) 最大爬坡度的拟定
由于载货汽车在各地路面上行驶，规定有足够的爬坡能力。一般在30%左右。
(4) 直接档最大动因数的拟定
直接档最大动因数的拟定重要是考虑汽车以直接档行使时的爬坡能力及加速能 力和燃油经济性的规定。轻中型汽车的如表2-3所示
表2-3 载货汽车的动力参数
汽车类别
总质量（t）
直接档最大动力因数
I档最大动力因数
轻中型
2.0-6.0
0.03-0.06
0.30-0.40
(5)I档最大动力因数的拟定
I档最大动力因数的拟定重要是考虑汽车的最大爬坡能力，并与汽车的起步连续换档加速能力有关。各类汽车的参见表2-3。
2.3.2 汽车燃油经济性参数的拟定
载货汽车的燃油经济性常用单位燃油消耗量来评价。单位燃油消耗量是汽车每一吨总质量行使100km所消耗的燃油量。载货汽车的单位燃油消耗量如表2-4所示。
表2-4 货车单位质量百公里燃油消耗量
总质量(t)
汽油机
柴油机
4.0-6.0
2.8-3.2
1.9-2.1

2.3.3 汽车通过性参数的拟定
载货汽车的通过性参数重要有接近角、拜别角、最小离地间隙和最小转弯直径等。
其值重要根据汽车的用途和使用条件选取，可参考表2-5。
表2-5 载货汽车的通过性参数
汽车类型
最小离地间隙
接近角（度）
拜别角（度）
最小转弯半径
4x2货车
100-300mm
40-60
25-45
10.0-19.0m

2.3.4 汽车制动性参数的拟定
汽车制动性常用制动距离和制动减速度作为设计评价参数。行车制动在产生最大制动作用时踏板力不得大于700N，行车制动效能的规定如表2-6所示。
表2-6 载货汽车制动效能规定
总质量（t）
初速30km/h制动距离（m）
初速30km/h制动减速度（m/）
4.5-12
8
6.0

3 载货汽车重要部件的选择及布置
3.1 发动机的选择与布置
3.1.1 发动机型式的选择
目前汽车发动机重要采用往复式内燃机，分为汽油机和柴油机两大类。当前在我国的汽车上重要是汽油机，由于柴油机燃油经济性好、工作可靠、排气污染少，在汽车上应用日益增多。
轻中型汽车可采用汽油机和柴油机，参考同类车型，本车选取柴油发动机。
3.1.2 发动机重要性能指标的选择
发动机的重要性能指标是发动机最大功率和发动机的最大转矩。
(1) 发动机最大功率及其相应转速的选择
汽车的动力性重要决于发动机的最大功率值，发动机的功率越大，动力性就好. 最 大功率值根据所规定的最高车速计算，如下：
（3-1）
式中：……最大功率，kw
………传动系效率，对于单级减速器取0.9
g…………重力加速度，m/
f…………滚动阻力系数，取0.018
…….空气阻力系数，取0.8
A…………汽车的正面迎风面积，
………汽车总质量，kg
……汽车最高车速，km/h
带入相关数据，可得：
==53.63kw
于是，发动机的外特性功率为：
=(0.12~~0.18)=53.63(0.12~~0.18)=60.06~~63.28 kw
查阅资料由《九十年代发动机》一书，选取YC4F85-21型柴油机 广西玉林柴油机总厂重要技术参数见表3-1,其总功率特性曲线如图3-1所示。
表3-1 重要技术参数
型 号
YC4F85-21(F3500)
气 缸 数
4
气缸布置方式
直列
进 气 方 式
自然吸气
燃烧室形式
直喷式
缸径/行程（mm）
92/110
排 量/L
2.66
最大功率/ 转速（kw/r/min）
62.5/3200
最大扭矩/转速（kw/r/min）
245/2200
全负荷最低燃油消耗率 g/kw*h
215
机油消耗率（g/(kw*h)）
小于等于0.2
长*宽*高（mm）
1075*663*813
净质量（kg）
260
发动机的万有特性曲线，如下图3-1.

图3.1
3.2轮胎的选择
载货汽车轮胎重要是根据轴荷分派、轮胎的额定复合、使用条件以及车速来选择，所选的轮胎在使用中静载荷应等于或接近于轮胎的额定负荷值。轮胎所承受的最大静负荷与轮胎负荷值之比称为轮胎负荷系数，为了避免超载，此值应在0.9-1.0之间。
其中为轮胎所承受的总量；
根据可选择如下参数轮胎：
表3-2 轮胎参数
规 格
层 级
负荷下静半径
最大使用尺寸外直径
215R16LT
6，8
344mm
750mm

3.3离合器的选择
双片干式盘形摩擦离合器
3.4万向传动轴的选择
选用两轴式传动轴,并用十字轴连接
3.5主减速器的形式
单级主减速器圆柱齿轮传动

4 总体布置的计算
4.1 轴荷分派及质心位置计算
4.1.1安静时的轴荷分派及质心位置
总布置的侧视图上拟定各个总成的质心位置，及拟定各个总成执行到前轴的距离和距地面的高度。根据力矩平衡的原理，按下列公式计算各轴的负荷和汽车的质心位置：
++……=L
++……=
++…………= （4-1）

式中：、、……各个总成的质量，kg
、、………各个总成质心到前轴的距离，mm
、…………各个总成质心到地面的距离，mm
、 ………前、后轴负荷，mm
……….汽车质心高度，mm
………汽车轴距,mm
………汽车质心到前轴的距离，mm
………汽车质心到后轴的距离，mm
在总布置时，汽车的左右负荷分派应尽量相等，一般可以不计算，轴荷分派和质心位置应满足规定，否则，要重新布置各总成的位置，如调整发动机或车厢位置，以致改变汽车的轴距。各总成质量及其质心到前轴的距离、离地高度见表4-1。

表4-1
重要部件
空载时质心坐标
（x,y）
满载时质心坐标
（x,y）
部件质量（kg）
发动机及其部
件
（-0.15，900）
（-0.15，850）
260
前悬及减振器
（0，450）
（0，400）
42.9
万向节及传动
轴
（1700，350）
（1700，300）
21.5
后悬及减振器
（2515，500）
（2515，450）
85.8
变速器及离合
器 壳
(750,690)
(750,640)
71.5
后轴及后轴制
动 器
(2515,450)
(2515,400)
185.9
前轴，前制动器
及转向梯形
(0,500)
(0,450)
85.8
车轮及轮胎后
总 成
（1500,450）
(1500,400)
257.4
驾 驶 室
(-300,950)
(-300,950)
76
货 箱
(2600,800)
(2600,750)
143
人
(300,1050)
(300,1000)
325
货 物
(2600,1250)
（2600，1200）
750
油 箱
(1000,350)
(1000,300)
14.3
蓄电池组
(1500,400)
(1500,350)
28.6
车架及支架，拖
钩 装 置
（1700，550）
（1700，500）
143

由表4-1可得：

满载时:1531
==969
1.54
b=L-a=0.975
前轴荷分派：=0.39
后轴荷分派：=0.61

空载时：507
1328
前轴荷分派：0.76
后轴荷分派：0.24

4.1.2 水平路面上汽车满载行驶时各轴的最大负荷计算：
对于后轮驱动的载货汽车在水平路面上满载行驶时各轴的最大负荷按下列公式计算：

（4-2）
式中： ：行驶时前轴最大负荷，kg
:行驶时后轴最大负荷,kg
令：= ， （4-3）
式中：：行驶时前轴轴荷转移系数，该值为0.8-0.9；
：行驶时后轴轴荷转移系数，该值为1.1-1.2。
代入相关数据，计算的：
=598.76kg
==1901kg
于是有: ==0.0.61, =1.24 满足规定。
4.1.3 制动时各轴的最大负荷计算：
汽车制动时各轴的最大负荷按下列公式计算：

（4-4）
式中：：行驶时前轴最大负荷，kg;
：行驶时后轴最大负荷，kg;
令： =， （4-5 ）
式中： ：行驶时前轴轴荷转移系数，1.4-1.6;
：行驶时后轴轴荷转移系数，0.40-0.80;
代入相关数据，计算得到：
==1456.3kg
==1043.7kg
于是有：=1.5kg , =0.68 满足规定。
4.2驱动桥主减速器传动比的选择
在选择驱动桥主减速器传动比时，一方面可根据汽车的最高车速、发动机参数、车轮参数来拟定，其值可按下式计算：
（4-6）
式中: ………汽车的最高车速,已知100km/h;
…………最高车速时发动机的转速，r/min,一般==2800r/min;
r……………车轮静半径，r=0.367m
故==0.377=4.6
4.3变速器传动比的选择
4.3.1变速器一档传动比的选择
在拟定变速器一档传动比时,需要考虑驱动条件和附着条件。为了满足驱动条件，其值应符合下式子：

式中：……最大爬坡度，=16.7度
代入相关数据，计算得：
=3
=3.9
4.3.2变速器档数和各档传动比的选择
这中型载货汽车采用5档变速，各档变速比遵循下式关系分派：
（4-7）
参考同类车型拟定各档传动比为如下表4-2

表4-2 各档的传动比
型 号
中 心 距
干 重
速 比
档 位
ZQC5T17
71mm
39kg
3.301，1.308，0.837，1.945，1.029，3.061
1 3 5
2 4 R
5 汽车动力性及燃油经济性计算
5.1 汽车动力性能的计算
5.1.1驱动平衡的计算
(1) 驱动力的计算
汽车的驱动力按下式进行计算：

（5-1）
式中：:力，N
:动机转矩，N*M;
:发动机转速，r/min;
:汽车的车速，km/h
:主减速器的传动比。
代入相关数据，计算所得数据如下表5-1所示。

表5-1 相关计算结果列表

Ne(r/min)
1000
1200
1600
1800
2023
2200
2600
2800
Te(N*m)
152
170
188
190
198
210
198
196

Ⅰ
档
(N)
7219.978
8074.975
8929.973
9024.972
9404.971
9974.969
9404.971
9309.972
(km/h)
7.14318
8.571816
11.42909
12.85772
14.28636
15.715
18.57227
20.0009

0.29436
0.329111
0.363636
0.367287
0.382543
0.405529
0.381624
0.377386
1/
0.589435
0.523169
0.470607
0.46566
0.446063
0.419469
0.447198
0.4525

Ⅱ

档
(N)
4254.122
4757.9
5261.677
5317.653
5541.554
5877.406
5541.554
5485.578
(km/h)
12.12321
14.54785
19.39713
21.82177
24.24641
26.67105
31.52034
33.94498

0.172678
0.192818
0.212305
0.213937
0.222347
0.235249
0.219697
0.216376
1/
0.821492
0.725756
0.652211
0.646722
0.619845
0.582692
0.628068
0.63869

Ⅲ
档
(N)
2860.87
3199.657
3538.444
3576.087
3726.659
3952.517
3726.659
3689.016
(km/h)
18.02724
21.63269
28.84359
32.44904
36.05449
39.65994
46.87084
50.47629

0.114648
0.127542
0.138993
0.139086
0.143619
0.151055
0.137762
0.133933
1/
1.213459
1.067966
0.965193
0.964437
0.929073
0.876359
0.975287
1.00806

Ⅳ
档
(N)
2187.209
2446.221
2705.233
2734.012
2849.128
3021.802
2849.128
2820.349
(km/h)
23.57964
28.29556
37.72742
42.44335
47.15927
51.8752
61.30705
66.02298

0.085643
0.09
