“塞纳河畔”商住楼10#工程投标方案.doc

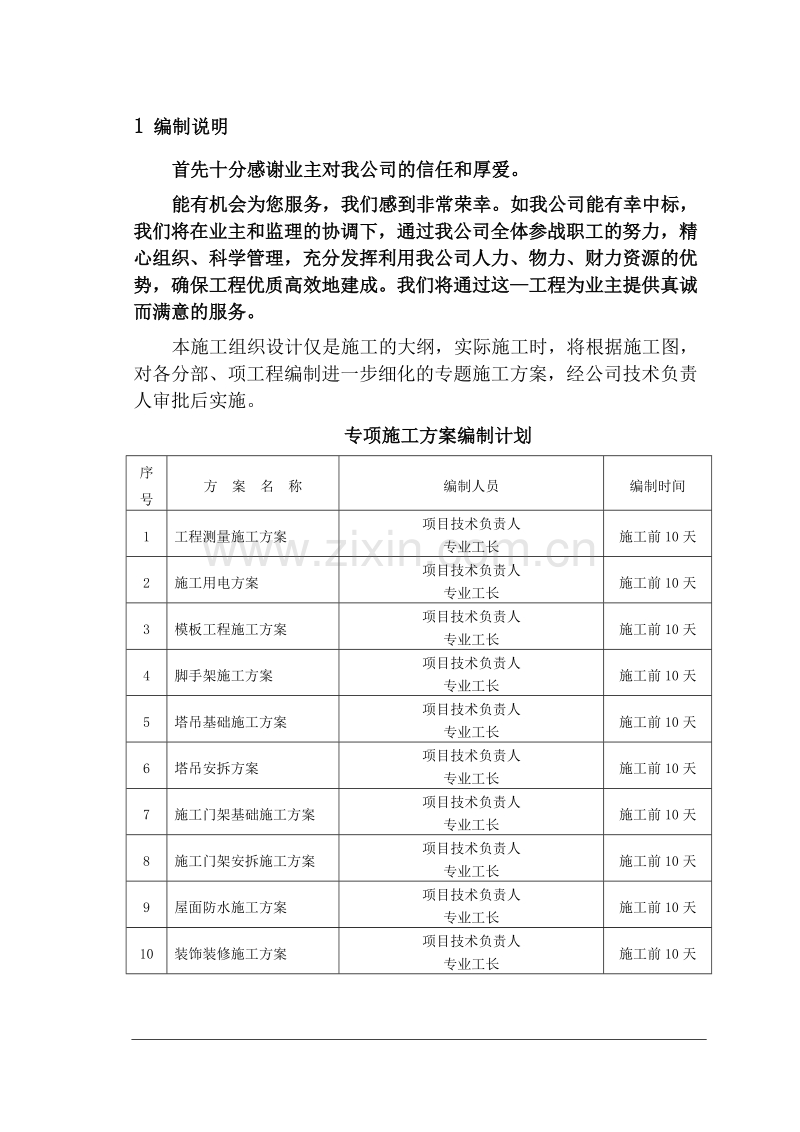

1 编制说明首先十分感谢业主对我公司的信任和厚爱。能有机会为您服务，我们感到非常荣幸。如我公司能有幸中标，我们将在业主和监理的协调下，通过我公司全体参战职工的努力，精心组织、科学管理，充分发挥利用我公司人力、物力、财力资源的优势，确保工程优质高效地建成。我们将通过这工程为业主提供真诚而满意的服务。本施工组织设计仅是施工的大纲，实际施工时，将根据施工图，对各分部、项工程编制进一步细化的专题施工方案，经公司技术负责人审批后实施。专项施工方案编制计划序号方 案 名 称编制人员编制时间1工程测量施工方案项目技术负责人专业工长施工前10天2施工用电方案项目技术负责人专业工长施工前10天3模板工程施工方案项目技术负责人专业工长施工前10天4脚手架施工方案项目技术负责人专业工长施工前10天5塔吊基础施工方案项目技术负责人专业工长施工前10天6塔吊安拆方案项目技术负责人专业工长施工前10天7施工门架基础施工方案项目技术负责人专业工长施工前10天8施工门架安拆施工方案项目技术负责人专业工长施工前10天9屋面防水施工方案项目技术负责人专业工长施工前10天10装饰装修施工方案项目技术负责人专业工长施工前10天2 编制依据（1）建设单位提供的招标文件和答疑文件。（2）本工程招标图纸。（3）我国现行的施工质量验收规范、强制性条文。（4）我国现行的有关机具设备和材料的施工要求及标准。（5）国家及地方政府的有关建筑法律、法规、条文。（6）工程地理位置、交通和现场踏勘情况。（7）本公司的技术素质及施工能力。（8）本公司质量/环境/职业安全健康管理体系程序文件及各项施工、质量、安全、技术管理制度。3 概述3.1 项目概貌本工程为南充安居房产瑞丰花园C标段（3号楼）工程，为框架剪力墙结构。场地拆迁及平整已基本完成，施工用水用电已安装到位。3.2 建筑概况3号楼工程建筑面积为14797.22平方米，为11+1层框剪结构，设三个单元，标准层高3.00米，建筑物高度34.8米。抗震设防烈度为非抗震。防火等级二级。建筑耐久年限为五十年。（1） 屋面：上人屋面：从上至下依次为1.40厚细石混凝土加4%防水剂，内配4双向钢筋中距200，提浆抹光,每 6mX6m设置20宽分隔缝,油膏嵌缝2.20厚1：3水泥砂浆粘接层3.挤塑聚苯板(厚度详节能设计说明)4.4厚SBS防水卷材一道，同材性胶粘剂两道5.刷同材性底胶剂一道（材性同上）6.20厚1：3水泥砂浆找平层7.水泥膨胀珍珠岩,用1：3水泥砂浆铺贴找坡(最薄处不小于30）8.钢筋混凝土屋面板,表面清扫干净（2）楼地面：楼梯间楼面及电梯前室及过道,门厅为地砖楼面，做法按西南04J312-19-3183。其余楼面为水泥砂浆楼面做法按西南04J312-4-3104。厨房及卫生间楼面为水泥砂浆防水楼面，做法按西南04J312-4-3105加15厚找平层并在找平层上加2涂聚合物K11A防水涂料层。（3）内墙：厨房、卫生间为水泥砂浆面，作法详西南J515P05。客厅、餐厅、卧室、室内楼梯间为混合砂浆面，作法详西南J515P06。公共楼梯间为乳胶漆墙面，作法详西南J515P06。（4）顶棚：厨房、卫生间为水泥砂浆面，作法详西南J515P05。客厅、餐厅、卧室、室内楼梯间为混合砂浆面，作法详西南J515P06。公共楼梯间为乳胶漆墙面，作法详西南J515P06。（5）外墙：采用外墙砖和涂料，具体分界和分色部位详立面图，色彩另定，作法详西南J516-5313；西南J516-5407。3.3 结构概况建筑结构安全等级及设计使用年限：建筑结构安全等级：二级设计使用年限：50年建筑抗震设防类别：丙类地基基础设计等级：已级自然条件：基本风压：W0=0.3KN/m2地面粗糙类别：C类场地地震基本烈度：7度建筑场地类别：类场地土类型：中硬场地土，地势平坦，无液化。3.3.1 基础基础采用钢筋砼独立基础。3.3.2 主体结构（1）工程混凝土现浇梁板砼C40（2）墙体页岩空砖：MU15； M10混合砂浆砌筑3.4 项目总目标和施工原则3.4.1 项目总目标（1）顺利实现业主对项目的使用功能要求。（2）保证项目总目标的实现。项目总目标控制计划工 期质 量投 资安全开工竣工总工期（天）确保争创业主要求2006.5.282007.2.28270合格控制在业主批准的范围内无重大工程安全事故,实现省级文明工地控制目标2006.5.282007.2.28270优良（3）通过有效地施工和项目管理建成一流工程，获得最大经济效益。3.4.2 施工原则要实现上述总目标，作为工程施工承包商，必须具有很强的施工技术和项目管理的能力和丰富的总承包经验，不仅具有施工技术的优势，而且应具有施工项目管理的优势。我方在本工程中的施工安排及项目管理将按以下原则进行：（1）一切围绕实现工程项目总目标，以满足业主在招标文件中提出的和在工程实施过程中可能提出的要求。（2）以积极负责的精神为业主提供全过程，全方位的管理服务。特别抓好运行管理中的跟踪服务和在施工中提出合理化措施以缩短工期，降低成本，保证质量。（3）作为工程施工的承包商，积极配合业主做好整个工程的项目管理,主动协调与设计院、其它分包商、设备供应商的关系，保证整个工程顺利进行。（4）采用先进的管理方法和技术，特别是工程项目结构分解方法和计算机技术，对施工过程实施全方位的动态控制。工程项目结构分解是项目管理的得力工具，以它作为施工项目管理的主线，实现综合计划和综合控制。4 施工准备及总部署4.1 指导思想充分发挥本公司技术和管理优势，全面贯彻ISO9001标准，采用先进成熟的施工技术和科学高效的项目管理体系，确保工程施工总承包合同的全面履行。项目管理目标：创建优质工程，树立企业形象。人员配备原则：以“管理经验丰富，业务素质高，能吃苦耐劳，服从领导”为条件，本着“一人多能，精干高效”的原则。技术方案制定：做到安全可靠、实用易行、科学合理。施工机具配备：根据现场条件和工期需要，合理经济配备。围绕主要建筑物的施工，选择施工机械，布置临时设施，确保按时交付。4.2 施工区段划分及施工顺序4.2.1 施工区段划分根据本工程的面积和结构特点进行划分：根据本工程单体面积小，按单元分两个施工段，进行流水施工，既保证了施工程序和质量，也加快了工期，并达到现场不窝工的目的。4.2.2 施工顺序主要施工顺序为：施工准备土石方工程基础工程回填土主体工程施工屋面施工装饰工程施工4.3 施工项目组织4.3.1 施工项目组织机构设置本项目工程主要管理人员为：项目经理： 项目生产经理： 技术负责人：4.3.2 工程管理人员架构表名 称姓名职称或职务主要工作内容项目经理现场总负责项目副经理(生产)负责内业、成本项目技术负责人负责现场技术主办工长负责现场施工工长负责现场施工工长负责现场施工预算员负责工程预、决算质检工程师负责质量监督检查安全工程师负责工程安全工作施工准备及内业计划负责内业及资料会计员负责成本核算主办材料负责工程材料采购、供应 项目经理 土建责任工长 技术负责人 安装责任工长 工 安 财 材 后程 全 务 料 勤施 质 核 设 保工 量 算 备 卫 施工工长 施工工长 施工工长 水电工长 木瓦钢木瓦钢木瓦钢水电机工工筋工工筋工工筋工气电组组组组组组组组组组组组4.3.3 项目经理职责（1）主持项目内多工种多专业施工，并对工程的进度（工期）、质量、安全、成本和文明施工等全面负责，对人、财、物统一调度。（2）参与制定施工组织设计，编制总体计划及各控制点计划，参与编制各项施工方案及质量、安全的保证措施，并组织项目部技术人员学习和实施。（3）根据承包合同，组织编制项目的年、季、月（或周）计划以及劳动力、材料、构件、设备、资金等使用计划，并组织有关部门参与签订责任制合同，并严格履行合同。（4）组织建立项目班子及各类人员的岗位经济责任制及各项目规章制度，接受有关部门、上级单位、地方主管部门等对工程项目的监督、检查和审计，定期向企业法人代表报告工作，杜绝“以包代管”。（5）建立项目核算制度，加强预算、成本管理、发现问题及时采取措施，按月召开经济活动分析会，使各项开支按计划有效控制。（6）加强各类经济技术资料的管理，及时办理各种签证。（7）负责项目资金的回收。工程竣工后，项目部应积极配合有关职能部门办理工程决算。4.4 现场总体布局4.4.1 现场围墙尽量利用场地周围已经建有围墙。在东部、南部和北部的建临时施工围墙，结合原有围墙设置连续、整齐、牢固的围墙。墙高2米，墙面水泥砂浆粉刷，乳胶漆饰面。进场后出入口将设置薄钢板大门，开关方便，并留有单人通过便门，刷天蓝色油漆；门头高4.5米，挂施工企业名称横牌；大门两侧门垛书写安全文明施工对联；大门内设置传达室和门卫人员，并悬挂门卫制度。4.4.2 现场道路现场施工道路设置的原则是：坚实、平坦，有排水措施，全部水泥路面。在出入口设置车辆冲洗台，冲洗台四周为深、宽各25cm左右，有钢筋网覆盖的排水沟，旁设三级沉淀池两个，接通城市排水管网。门内侧设有冲洗用水管，并设专人对汽车开出工地前进行冲刷，以免泥土带出工地。施工道路（地坪）做法：底层素土夯实，10cm碎石，面层15cm厚C20混凝土抹平拉出纹路。4.4.3 现场排水组织在道路与场内地坪间挖设排水明沟，通过三级沉淀池与市政排水系统接通，构成施工现场的排水网。排水明沟做法：宽30cm，深30cm，纵坡1/1000。沟壁、沟底均用标准砖砌筑，粉1.5cm厚1：3水泥砂浆。上面视情况用带孔钢筋混凝土预制板封闭。厕所附近设化粪池一个，污水由管道排入化粪池，再由化粪池经管道排入业主指定的污水井。4.4.4 临时设施布置生活设施包括民工宿舍、食堂、浴室、厕所等，根据现场场地实际情况，民工宿舍、食堂、浴室、厕所均搭设在进场道路左侧的围墙边。具体布置见施工平面布置图。施工现场设置大门1道，建有围墙与周围分开。设置有办公室、钢筋加工、木工加工、配电房、仓库、工具房、标准养护室、食堂、餐厅、厕所间、浴室等。办公：搭建42层共计8间彩钢板活动房。宿舍： 1、彩钢板活动房，檐高2.8米，面积300平方米以上，水泥地坪，设有窗户使空气对流，设上下铺床；2、有卫生制度、卫生值班表，每天有人打扫卫生，使室内窗明地净；3、各类物品摆放整齐，做到清洁美观；4、生活照明使用36V安全电压。食堂： 1、距污染源30米以上；2、檐高2.8米，面积40平方米以上，水泥地坪和吊顶，四面墙粉白，有通风排烟设施，灶台及周围贴白色瓷砖，室内排水要良好；3、有卫生管理制度，有关证照齐全，炊事员需持健康证，身穿白衣、白帽、白口罩，做到文明操作；4、生熟食分开放置，要有纱门、纱窗、纱罩，洗刷、消毒设备齐全；5、必须使用燃气。厕所：1、必须通风良好，专人打扫卫生清洁；2、要有洗手池和水冲设备；3、便槽内无污垢、垃圾，无明显臭味。4、主楼隔层设置临时小便桶。配电房：设置在现场箱式变电站旁边。钢筋加工、木工加工及砼搅拌站：设有一台塔吊，设一个钢筋加工、木工加工及砼站，详见施工平面布置图。临时设施设置一览表序号临时设施名称（长宽层）座结构型式面 积（m2）备 注1钢筋车间（1541）1钢管彩钢瓦棚602木工车间（1541）1彩钢板活动房603仓库工具房（1051）1砖混504仓 库（1051）1砖混505办公室（21.642）1彩钢板活动房172.86宿 舍（2052）2彩钢板活动房4007警卫室（361）1砖混188厕所（1261）1砖混489食堂、餐厅（1051）1彩钢板活动房5010配电房（361）1砖混1811大 门122.51座薄钢板实心大门2512标养室（551）1砖混254.4.5 堆场布置由于场地狭小，必须按照统筹兼顾，合理组织的原则安排材料进场和加工。充分利用流水穿插施工所形成的时间和空间上的空闲，合理安排材料堆放和钢筋加工。钢筋、模板等材料，按需要组织进场，部分临时堆放在基坑内。砖、砂堆放在拟建建筑物周围，水泥堆放在仓库内。材料堆放：必须分类、分区域有序堆放，并有标识，其中，黄砂、石子进料池（料池大小要根据每天用量和进出料方便而定），袋装水泥进库存放；钢材要根据规格、型号分类摆放，木材及易燃物品要分开堆放并备足消防设施。建筑垃圾与废料：必须及时清运出场，当天做不到则要集中堆放、覆盖，定期清运出场。建筑垃圾存放在场内的时间不得超过3个工作日，且必须及时洒水避免起尘。生活垃圾：必须实行袋装化，集中堆放，每天清理出场。4.4.6 主体施工平面布置图4.4.7 装饰施工平面布置图4.4.8 临时施工用电组织平面图4.5 施工机械4.5.1 施工机械选择根据本工程的特点，因此本工程主要垂直运输机械选择如下：基础及主体配1台QTZ5012塔吊，有效臂长48m，可覆盖大多数施工作业面。考虑人员装修施工，配备1台高速井架作为垂直运输机械。4.5.2 施工机械布置各工区独立相对配置，根据需要可相互调配，相互支援。QTZ50塔吊塔身布置在建筑物西侧，位于两个单元中间位置。塔吊在土方开挖前即可安装。基础施工期间即可施工，可加快施工进度。具体施工时编制专题方案。施工电梯基础在拆除塔机后设置在塔机相应位置，具体施工时编制专题方案。4.5.3 施工机械计划序号机械设备名 称型 号规 格数量国 别产 地制造年份额定功率(KW)备注1塔吊QT50121锦城机械厂20003013高速井架1.5t120007.514砼集中搅拌站120018515砂浆搅拌机2001220023106插入式振动器ZX5010南京建机厂20001107平板式振动器PZ703南京建机厂1997138钢筋弯曲机GW40（640mm）2合肥工大机械厂2000329钢筋切断机GQ50（650mm）2太原重机厂20004210钢筋对焊机UN1-1001华东电焊机厂2000100111木工平刨机MB5741江宁木工机械厂20003112木工压刨机MB1061洛阳机床厂200010113圆盘锯MJ104（450）2江宁木工机械厂19983214交流电焊机BX2-2002上海电焊机厂200020215打夯机HW2804上海闸北建机厂20003416潜水泵QY-11/23上海第一水泵厂20002.234.5.4 主要机械设备进退场计划机械类型进 场退 场形象进度台数形象进度台数塔吊QT5012相应土方开挖前1主楼完成后1高速井架主体完成后1装修结束1钢筋机械基础施工1主体封顶1木工机械基础施工1主体封顶1砼机械基础施工1装修结束14.6 场外运输现场所用物资、设备均用汽车运输进入现场。4.7 场内运输砼采用现场搅拌，砼泵送至浇筑面。少量零星混凝土可用塔吊运输。钢筋、模板的运输，在塔吊覆盖面以内，可由起吊场或堆场直接起吊至操作面，少量在塔吊覆盖面以外的，可吊至相应高度的平台上，再用人力抬运。砖、砂浆等材料，在塔吊覆盖面以内，可由起吊场或堆场直接起吊至操作面，少量在塔吊覆盖面以外的，可吊至相应高度的平台上，再用斗车运输.或用斗车由井架运输至相应楼层上。4.8 施工劳动力组织钢筋、木工等主要劳动力按施工区配置，必要时相互调剂、相互支援。4.8.1 主要劳动力计划施工主要劳动力计划表序号工种高峰人数按工程施工阶段投入劳动力情况基础阶段主楼阶段装修阶段收尾阶段1钢筋工30204052木 工8030801053砼 工3020304砖 工60206020205普 工505010040206电焊工333327电 工222228机操工151515889架子工301530155说明：（1）本计划为各工种进场后的高峰人数。（2）各工种将根据施工进度安排确定进场时间及人数。（3）各工种劳动人数动态随工程进展动态变化。4.9 主要材料进场计划主要材料进场计划序号名称进场时间备注1钢材基础施工前10天顺进度2水泥基础施工前5天顺进度3砂石基础施工前2天顺进度4砖砌体施工前3天顺进度4.10 施工用电方案4.10.1 施工用电布置（1）配电房在现场设置配电房，电源由变压器采用电缆线（BV3125+250mm2）接入。配电房内设动力配电屏2只，照明配电屏1只，共分出6个动力回路，3个照明回路（每只屏3个回路）。（2）回路划分供电采用分回路分区的形式，以保证用电安全和供电的可靠性。L1：BV375+225mm2电缆，主要给砼站供电。L2：BV 350+215mm电缆，主要给钢筋加工车间供电。L3：BV 350+215mm电缆，主要给木工加工车间供电。L4：BV 350+215mm电缆，主要给塔吊供电供电。L5：BV 350+215mm电缆，主要为楼层施工供电。L6：备用（3）分配电箱设置沿建筑物布置照明、动力分配电箱。（4）电缆铺设电缆通过道路，在道路施工时要预埋钢管，避免后埋损坏道路。电缆采用直接埋设法。（5）重复接地用电配线采用三相五线TN-S制，独立的PE线直接与电器设备不带电的金属外壳相连，确保用电安全。电力、照明线路分开，方便检修工作和运行。保护接地线（PE）除在现场配电房附近设置重复接地外，在每个分配电箱各做一组重复接地。（6）楼层竖向供电楼层为独立的用电回路，竖向供电线路采用BV 350+215mm2电缆，沿楼梯间敷设，每隔三层设一套可移动施工配电箱，本层及上下各一层的施工机具用电的小电箱由该层配电箱接驳。4.10.2 施工用电计算（1）用电量计算根据本项工程拟设置的用电设备，对变电站容量按下式进行验算：S=(1.051,10)(K1P1/cos+K2P2+K3P3+K4P4)式中： 供电设备总需要容量(KVA)； 1 电动机额定功率，预计有400KW； 2 电焊机、对焊机额定容量，预计400KW； 3 室内照明容量KW 4 室外照明容量KW cos电动机平均功率因数(在施工现场最高为.75.78,一般为0.650.75)，取0.75 k1、k2、k3、k4需要系数，参照下表需要系数K值表用 电 名 称数 量需 要 系 数备 注K数 值电动机310台K10.7如施工中需要电热时，应将其用电量计算进去。为使计算接近实际，式中各项用电根据不同性质分别计算。1130台0.630台以上0.5加工厂动力设备0.5电焊、对焊机310台K20.610台以上0.5室内照明K30.8室外照明K41.0注：估算总用电量时可以简化，在动力用电量之外加1020%，作为照明用电量即可。 K130台以上，取0.5 K2310台，取0.6 照明用电按照动力用电的10%考虑。S=1.05(0.5270/0.75+0.6270) （1+10%）=395 (KVA)（2）电源选择现场设置425KVA的箱式变电站电源能满足施工需求。（3）配电导线选择、验算根据现场的实际情况，线路全部采用埋地电缆的布线方式。每个回路的用电量不超过100kw，所以仅取用电量的回路L1进行验算。A按允许电流验算P允=1.732U线I线cos/K式中：U线线电压，220/380线路取380VI线线电流，为电线的允许电流，BV95mm2铜导线为325A。cos功率因数，临时网络一般0.70.75，取0.75。K需要系数，一般0.50.8，取0.6。P允=1.7323803250.75/0.6=267 kw 满足A按允许压降验算P允=SC/L式中：S导线截面积（mm2），取95mm2C系数，示导线材料、线路电压、及配电方式而定。220/380V 三项四线制配电时铜线77、铝线46.3，取77。允许相对电压降，一般2.5%5%，取5%。L送电距离（m），取200m。P允按电压降计算允许送电功率（KW）P允=95775/200=182 kw 满足其他回路均小于L1回路 满足4.11 施工用水方案4.11.1 总用水量计算（1）施工用水q1q1=K1（Q1N1）K2/(83600)式中：q1施工用水量（L/S）；K1未预计的施工用水系数（1.051.15），取1.10；K2用水不均衡系数见表。取1.5；Q1每个台班实物量，砌砖取80m3，砼养护取120m3。N1施工用水定额，砌砖：150250 L/m3，取200L/m3，砼养护200400 L/m3，取300L/m3。混凝土搅拌200300L/m3，取250L/m3。q1=1.10(80200+120300+120250) 1.5/(83600)= 2.6L/s（2）施工机械用水q2q2=K1（Q2N2）K3/(83600)式中：q2施工机械用水量（L/S）；K1未预计的施工用水系数（1.051.15），取1.10；K3用水不均衡系数见表。取1.5；Q2同一种机械台数，挖土机取4台。N2施工机械台班用水定额，砼搅拌机：150180 L/台班，取200。砂浆搅拌机150180 L/台班，取200。q2=1.10(4200) 1.5/(83600)= 0.05L/s（3）生活用水q3q3=P1N3K4/(83600)式中：q3施工生活用水量（L/S）；P1施工现场高峰昼夜人数（人），取350人；K4用水不均衡系数见表。取1.5；N3施工现场生活用水定额，（一般为2060 L/人班，视气候定）取20 L/人班。q3=1.10(350201.5)/(83600)=0.4L/s（4）施工居民区生活用水q4不考虑施工用水不均衡系数序号用 水 名 称系 数K2现场施工用水附属生产企业用水 1.5 1.25K3施工机械，运输机械动力设备 2.001.05 1.10K4施工现场生活用水1.30 1.50K5生活区生活用水2.00 2.50（5）消防用水q5q5=10 L/s（6）现场总用水量Q 当(q1+q2+q3+q4)q5时，Q=q5+1/2(q1+q2+q3+q4) 当(q1+q2+q3+q4)q5时，Q= (q1+q2+q3+q4) 当工地面积小于5公顷，而且(q1+q2+q3+q4)q5时，则Q=q5 q1+q2+q3+q4=2.6+0.05+0.4+0=3.05 L/s q5=10 L/s 按 Q=10+1/23.05=11.5L/s Q = 1.1 Q= 12.7 L/s (加漏水损失10%)4.11.2 水源选择现场业主提供一条供水管，供整个现场用水，不需选用其它地下、地表水源。直接从市政水管供水，满足消防用水的需要。4.11.3 临时给水系统（1）配水管网布置配水管全部采用镀锌钢管，埋地铺设，通过道路的管道要在施工时预埋套管。管网采用分支式布置，主管采用DN75-50钢管，支管采用DN25。详见施工用水平面图。每20 30m预留一个三通出水口及阀门，以为现场供水。（3）管径选择d = 4Q/1000 d 配水管直径（cm）Q 耗水管（L/s）管网中水流速度，支管D100mm，正常时2m/sQ允 = d21000/4 = 0.1023.1421000/4 = 15.7 L/s 满足4.11.4 施工用水竖向布置为满足各层施工用水需要，保证施工安全，在施工层应设置施工用水龙头。DN25的立管，每层分解出DN25、DN15支管。楼层施工用水主要用橡皮管。4.12 临时消防措施1、编制防火方案。2、配电房现场设置消防砂池。3、脚手架上每层均设置56个灭火器。参见防火、防爆管理方案。4.13 夜间照明措施1、基础施工阶段在基坑四周间隔2030m用钢管扣件搭设镝灯架，在架上和塔吊上安装镝灯，作为夜间施工的照明。2、上部施工阶段利用塔吊上安装的镝灯，作为夜间施工的照明。3、局部补充照明可用碘钨灯。4.14 现场通讯为保证工程施工顺利进行，通讯指挥联络便利将在工程上配备5对讲机。4.15 施工总体进度控制本项目工程整体工期为270天，有关施工进度计划表详见附“初步施工进度计划表”。5 主要施工方法和技术措施根据本工程的特点，对测量控制、土方工程、基础工程、混凝土结构工程、装饰工程、屋面工程施工等特殊的工程项目采用相应的施工技术措施。5.1 测量控制方案5.1.1 测量原则本工程的层高较高，为了保证测量精度和提高工作效率，根据现场的实际情况，使用内控法进行测量的控制。5.1.2 测量仪器本工程使用的测量仪器的的品牌与精度序号仪器名称规格精度数量1钢卷尺50米10mm2把2线锤1-3kg2只3经纬仪J22“1台4水准仪S21台 注：以上仪器必须经鉴定合格、在使用的有效期内。5.1.3 平面控制一、平面控制方法依据场区的平面控制网对建筑物的定位、放线。在基础施工采用外控法，主体采用内控法。二、平面控制网（一）平面控制网的建立平面控制网采用轴线法建立，即根据桩基施工的控制线，经仔细较核后，测设出纵横两条主轴线。主轴线的端点要与原始控制点进行座标较核，以确保主轴线的位置准确。根据主轴线进行扩展，测设出整个平面控制网。平面控制网的外控点要固定在周围稳定的建筑物上或围墙上。基础施工完成后，根据内、外控制网其点与点之间的边角几何关系进行校核无误后，将各控制点由建筑物外部移到建筑物内部，建立内部控制网。由内部控制网向上引测时，其投点误差不应超过2mm。内部控制点建立：在建筑物内设预埋10010010mm钢板，钢板下焊接46，长70mm钢筋，与砼浇筑在一起，钢板面刻上清晰的十字线，作为永久性标志。（二）平面控制网的主要技术要求平面控制网测设的主要技术要求：主轴线不应低于建筑方格网中级网的要求。扩展的平面控制网不应低于建筑物控制网中一级的要求。建筑方格网的主要技术要求等级边长（m）测角中误差（）边长相对中误差级10020051/30000级10030081/20000建筑物控制网的主要技术要求等 级边长相对中误差钢尺测距测回数测角中误差（）一级1/3000027n1/2二级1/15000115n1/2注：n为建筑物结构的跨数。钢尺测距应进行温度、坡度和尺长修正。（三）平面控制网的测定1、各纵、横向主轴线均为平行；轴线点的点位中误差，不应大于5mm。2、放样后的主轴线点位，应进行角度观测，检查直线度；测定交角的测角中误差，不应超过2.5；直线度的限差，应在1805以内；3、轴交点，应在长轴线上丈量全长后确定。4、短轴线，应根据长轴线定向后测定，其测量精度应与长轴线相同，交角的限差应在905以内；（四）观测要求1、角度观测可采用方向观测法，其主要技术要求如下表。角度观测的主要技术要求方格网等 级经纬仪型 号测 角中误差（）测回数测微器两次读数差（）半测回归零差（）一测回中两倍照准差变动范围（）各测回方向 较 差（）级DJ1521696DJ25338139级DJ2821218122、测回数应根据测角中误差的大小，按下表确定。角度观测的测回数测角中误差2535405010测回数DJ1432DJ2654313、距离观测可采用普通钢尺测距，主要技术要求应符合下表的规定普通钢尺测距的主要技术要求边长丈量较差相对中误差作业尺数丈量总次数定线最大偏差（mm）尺段高差较差（mm）读定次数估 读值 至（mm）温度读数值至（C）同尺各次或同段各尺的较差（mm）注：当检定钢尺时，其丈量的相对误差不应大于 1/100000。1/300002450530.50.521/20000122501030.50.521/10000122701020.50.534、方格网点平差后，应确定归化数据，并在实地修正至设计位置。5、平面控制网竣工后，应进行实地复测检查，经监理验收后方能使用。三、建筑物平面控制网（垂直基准线）的竖向传递本工程系高层建筑，垂直基准线的传递显得尤为重要。详见主楼的轴线及垂直度控制。5.1.4 高程控制一、高程控制方法为了使整个项目能够使用统一的高程系统，将布设建筑物高程控制水准点（网），并覆盖整个现场。由于现场的
