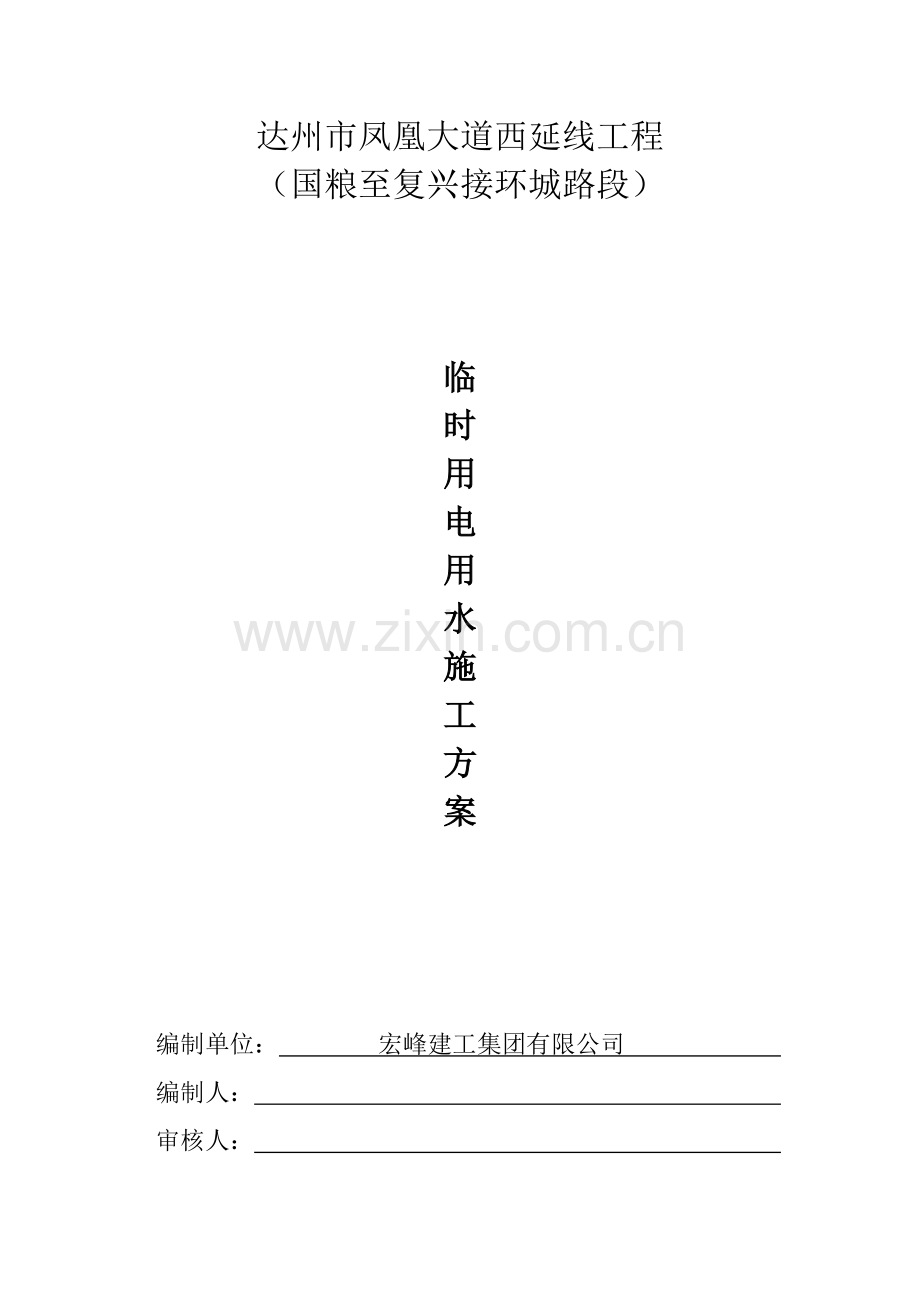

达州市凤凰大道西延线工程
（国粮至复兴接环城路段）

临
时
用
电
用
水
施
工
方
案

编制单位： 宏峰建工集团有限公司
编制人：
审核人：

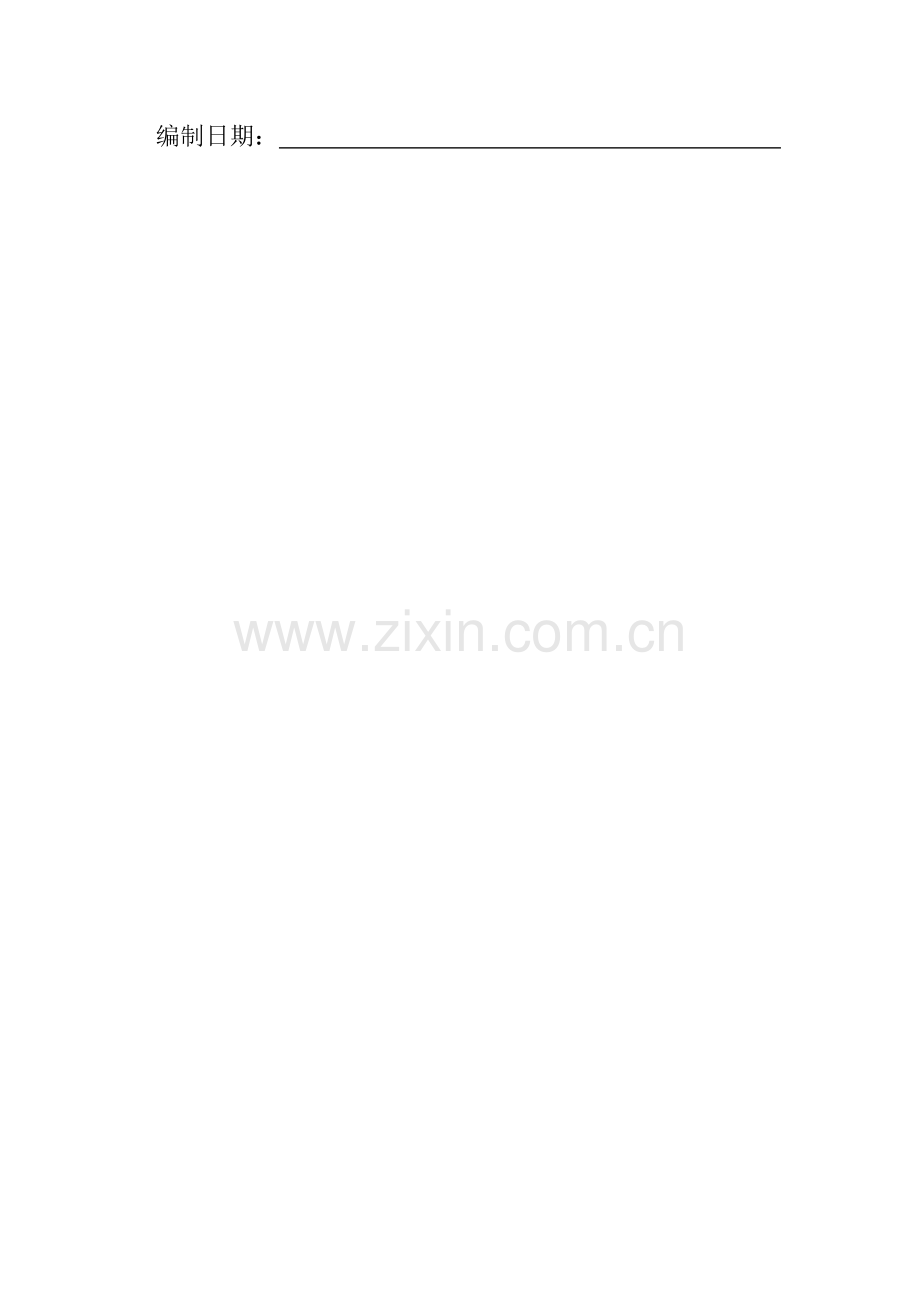

编制日期：
一、编制依据：
一、根据“达州市凤凰大道西延线（国粮至复兴接环城路段）工程”施工招标招标文献、“达州市凤凰大道西延线（国粮至复兴接环城路段）工程”施工图及工程量清单；
二、本招标工程遵守设计图纸明确的技术规范和标准。
三、工程建设规范、标准及行业的有关规定按国家现行的技术规范及有关规定执行。
四、我公司质量手册、程序文献以及各项管理制度。
五、我公司工程技术管理及机械设备装备情况。
六、参照我公司已建的和在建的类似工程施工情况与工程施工过程中所积累的经验，目前国内也许达成的施工水平、施工设备及材料供应情况。
七、工程所在地的施工条件。
八、工程建设标准：按照招标文献、设计文献的规定，本招标工程项目的材料、设备、安装施工，均需达成现行中华人民共和国以及四川省的有关工程建设标准的规定。
九、工程参照规范：执行国家现行的有关设计规范和施工质量及验收规范。
二、工程概况
2.1总体工程概况
一、项目名称：达州市凤凰大道西延线（国粮至复兴接环城路段）工程
二、建设内容及规模：项目计划建设道路 1170.674米，宽40米，按城市主干道一级标准设计，设计行车时速 60km/h，车行道宽11×2m，双向六车道沥青混凝土路面。凤凰大道西延线采用优化方案由两段直线和一段半径为2500m的平曲线组成，根据城市道路设计规范规定无需设立超高和缓和曲线。根据规划和业主部门的意见，为方便福森国际商贸城进出凤凰大道西延线，本次设计的规划次干路是其中的一段，道路起于与凤凰大道西延线交口处，向东北方向延伸约93.962m处（近期实行终点桩号K0+093.962），全长约93.962m，道路规划为城市次干路，设计速度40km/h，远期规划红线宽为24 m，近期实行宽度为16m，双向两车道。其中涉及道路工程、桥涵工程、管网工程、交安工程、照明工程、绿化工程。
凤凰大道西延线：
凤凰大道西延线（国粮至复兴接环城路段）工程平面线型走向和位置根据达州市通川区住房和城乡规划建设局提供的最新规划资料、初设审查意见、工可编制文献及批复文献等相关资料拟定。本项目位于通川区复兴镇规划中的老镇区居住生活片区的中部，为连接主城区凤凰大道与环城路的重要交通干道，是在建的秦巴物流园区南北干道Ⅰ期Ⅰ段项目的往西再延伸。
道路起于秦巴物流园区南北干道Ⅰ期Ⅰ段项目设计终点，途径航达钢铁厂、与魏复路相交后穿越全线最高点的山体，再跨越双龙河后往西通过福森国际家居商贸城（原西部陶瓷城），最后止于现状环城路，全长约1170.674m，规划为城市主干路，设计速度为60km/h，道路远期红线宽为40m，近期实行31m，车行道宽11×2m，双向六车道。
凤凰大道西延线采用优化方案由两段直线和一段半径为2500m的平曲线组成，根据城市道路设计规范规定无需设立超高和缓和曲线。
规划次干路：
根据规划和业主部门的意见，为方便福森国际商贸城进出凤凰大道西延线，本次设计的规划次干路是其中的一段，道路起于与凤凰大道西延线交口处，向东北方向延伸约93.962m处（近期实行终点桩号K0+093.962），全长约93.962m，道路规划为城市次干路，设计速度40km/h，远期规划红线宽为24 m，近期实行宽度为16m，双向两车道。
本次设计的规划次干路采用的道路线形仍按全段考虑，近期实行范围由一段直线和一段缓和曲线组成，建议后面一段尽快实行以沟通凤凰大道与福森国际商贸城外联通道，提高商贸城的对外联系。同时结合近远期道路的交通组织设计，本次考虑在与凤凰大道西延线交口处外扩红线2m进行交口展宽设计，满足该交叉口“2进2出”，提高该交叉口的交通转换能力。
根据现场调查，在桩号K0+304.860道路右侧和桩号K0+473.413道路左侧分别存在现状高压铁塔，该两处均位于挖山处，其中桩号K0+304.860处最大挖深约23m。根据业主、规划部门意见和初设评审意见，该两座铁塔均不能迁移，本次设计考虑该两段人行道外侧的4.5m绿化带取消，同时在桩号K0+250~K0+355段道路右幅和桩号K0+444~K0+483段道路左幅的桥梁外侧设立桩板墙和挡土墙进行防护，以保证道路实行时不对高压铁塔产生影响，施工时注意校核高压铁塔位置和高程，并在施工时注意及时观测高压铁塔处的变化情况并采用保护措施。
现状双龙河为由北往南穿越复兴镇现代商贸物流区的重要河道之一，因此本项目在跨越双龙河处考虑设立桥梁，根据规划部门的意见，桥梁按近期实行宽度31m设计。根据控规规定，本区域防洪按百年一遇洪水设防，洪水位标高321.0m，因此本次按此规定进行桥梁设计。
在紧临双龙河西岸存在宽约8m水泥路面，该路为福森国际家居博览城重要的进出通道，远期规划红线宽度为14m的城市支路。本次根据规划和业主部门意见设立桥梁连续跨越双龙河和进出通道，双龙河大桥并上跨福森家居商贸城进出通道的桥梁中心桩号为K0+482，桥梁起止点桩号为K0+416~K0+554.5,桥长138.5m，桥宽为31m，桥梁跨径为5×25预应力砼小箱梁，福森国际家居博览城车辆可通过本次同步设计的规划次干路进行转换。
三、建设地点：达州市复兴镇
四、计划工期：360日历天
计划开工日期：协议约定
计划竣工日期：协议约定
具体开工时间以业主或监理工程师下发开工令为准。
五、招标范围：施工图及工程量清单所包含的所有内容
六、本工程规定的质量标准为：符合国家现行相关验收标准，验收合格。
2.2 现场临时用电工程概况
本工程的施工临时用电由城市电网供电。进场时，建设方已将电源接至施工场地东南角。现场重要施工用电机械设备和照明用电基本情况如表1：
表1 重要施工机械设备和现场照明用电基本情况表
序号
机具名称
数量
单台额定功率(kW)
备注
1
施工照明

15
回路1
2
钢筋弯曲机
1台
15
3
钢筋剪切机
1台
5
4
钢筋调直机
1台
4.4
5
插入式振动器
2台
1.1
回路2
6
平板振动器
2台
1.1
7
加压水泵
1台
17.5
回路3
8
工地用备用源

10
9
办公区照明及插座

20
回路4
10
生活区

30

三、配电部署
3.1 配电线路总规定
本工程临时用电设计严格按照《施工现场临时用电安全技术规范》（JGJ46-2023）规定进行。临时配电采用TN-S接零保护系统，实行“三相五线制”配电，按总配电箱→分派电箱→开关箱→用电设备三级配电和二级漏电保护的原则进行设计和施工。
根据业主提供的电源情况、施工现场及生产设备的配置情况，将现场施工用电及生活用电从一级配电箱引出后提成两个重要供电回路，每条回路设立一个二级配电箱；配电室内设接地装置做可靠接地。室外临时性布线，考虑到架设不便于充足运用场地和不便于施工，故敷设方式重要采用电缆沟地下暗敷埋设, 必要时采用穿钢管或PVC管保护；在电缆线所经路线开挖电缆沟，开挖截面尺寸为600×700，电缆敷设深度不小于0.7m；沟底铺砂，电缆线埋设后沟内填砂，沟上口用粘土实心砖铺盖并抹砂浆；敷设做到排列整齐规范。
总干线和总配电箱至各分派电箱的线缆采用橡套聚氯乙烯绝缘电力电缆（VV）。且根据规范规定，电器安装板上必须设立工作零线（N）端子板和专用保护零线（PE）端子板，开关箱内需设接线柱。
配电箱、开关箱采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不小于1.2mm，配电箱箱体钢板厚度不小于1.5mm，箱体表面应做防腐解决，并具有防雨水的遮檐，箱门与箱体的PE线采用纺织软铜线两端压接端子（铜鼻子）连接。
Ⅰ、Ⅱ、Ⅲ级配电箱、工作零线N和保护零线PE的颜色分别是黄、绿、红、淡蓝和绿黄双色（即：相线L1（A）、L2（B）、L3（C）的绝缘颜色依次为黄、绿、红色；工作零线N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色）。任何情况下上述颜色标记严禁混用和互相代用。

3.2 施工安全用电管理目的
保证本工程施工用电过程不发生任何安全事故。

3.3 施工用电安全管理保证体系
项目经理:李建刚
技术负责人：熊敏光
专职安全员：王建华
机操工
机操工
检修工
施工员：冯家华

四、现场施工用电量计算
现场供电是从甲方提供的电源引出一条总线，然后再分开六条回路供应施工用电和生活用电：第一个回路为物料提高机、钢筋加工（钢筋剪切机、钢筋弯曲机、钢筋调直机、钢筋对焊机）；第二个回路为插入式振动器、平板振动器、碘钨灯。第三个回路为加压水泵、工地备用电源等；第四个回路为民工宿舍区用电、及办公区用电。
现场临时用电负荷计算按主体施工阶段的用电高峰期考虑，在此时期投入的用电设备参数及负荷计算如下：

4.1 第一条回路(AL-1)：
第一个回路为钢筋加工，其计算参数如表1：
表1 第一回路重要用电机械设备
编号
用途
数量
功率(kw)
计算电流(A)
离电源距离（m）
1
钢筋弯曲机
3台
15

50
2
钢筋剪切机
1台
5

50
3
钢筋对焊机
1台
100

50
4
钢筋调直机
1台
4.4

50
4.1.1第一条回路施工用电总电容：

4.1.2导线截面的选择：
（1）按导线的允许电流选择：
三相四线制低压线路上的电流可以按照下式计算：

通过计算得到 Il = 2×115.17 = 230.34A，选择95mm2 VV电缆。
（2）按导线的允许电压降校核：
第一条回路的线路长度取较大值L=50m；配电导线截面的电压按照下式计算：

其中 [e] ——导线电压降(%)，对工地临时网路取3%；
P—— 各段线路负荷计算功率(kW)，即计算用电量；
L—— 各段线路长度(m)；
C——材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3；
S—— 导线截面积(mm2)；
M——各段线路负荷矩(kW.m)。

4.1.3综合以上计算结果：选择其最大值，故选择3×95+2×50 mm2 VV22电力电缆一根作为第一个回路的进线。

4.2 第二条回路(AL-2)：
第二个回路为插入式振动器、平板振动器，其计算参数如表2：

表2 第二回路重要用电机械设备
编号
用途
数量
功率(kw)
计算电流(A)
离电源距离（m）
1
插入式振动器
4台
1.1

40
2
平板振动器
2台
1.1

40
3
施工照明

15

40
4.2.1第二条回路施工用电总电容：

4.2.2导线截面的选择：
（1）按导线的允许电流选择：
三相四线制低压线路上的电流可以按照下式计算：

通过计算得到 Il = 2×21.6 = 43.2A，选择10mm2 VV电缆。
（2）按导线的允许电压降校核：
第二条回路的线路长度取较大值L=40m；配电导线截面的电压按照下式计算：

其中 [e] ——导线电压降(%)，对工地临时网路取3%；
P—— 各段线路负荷计算功率(kW)，即计算用电量；
L—— 各段线路长度(m)；
C——材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3；
S—— 导线截面积(mm2)；
M——各段线路负荷矩(kW.m)。

4.2.3综合以上计算结果：选择其最大值，故选择5×10 mm2 VV22电力电缆一根作为第二个回路的进线。

4.3 第三条回路(AL-3)：
第三个回路为加压水泵，工地备用电源用电设备供电，其计算参数如表3：
表3 第三回路重要用电机械设备
编号
用途
数量
功率(kw)
计算电流(A)
离电源距离（m）
1
加压水泵
1台
17.5

130
2
工地用备用源

10

130

4.3.1第三条回路施工用电总电容：

4.3.2导线截面的选择：
（1）按导线的允许电流选择：
三相四线制低压线路上的电流可以按照下式计算：

通过计算得到 Il = 2×29.33 = 58.66A，选择16mm2 VV电缆。
（2）按导线的允许电压降校核：
第三条回路的线路长度取较大值L=130m；配电导线截面的电压按照下式计算：

其中 [e] ——导线电压降(%)，对工地临时网路取5%；
P—— 各段线路负荷计算功率(kW)，即计算用电量；
L—— 各段线路长度(m)；
C——材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3；
S—— 导线截面积(mm2)；
M——各段线路负荷矩(kW.m)。

4.3.3综合以上计算结果：选择其最大值，故选择5×16 mm2 VV22电力电缆一根作为第三个回路的进线。

4.4 第四条回路(AL-4)：
第四个回路为办公区和管理人员生活区用电、民工食堂用电等，其计算参数如表4：
表4 第四回路重要用电机械设备
编号
用途
数量
功率(kw)
计算电流(A)
离电源距离（m）
1
办公区照明及插座

20

200
2
生活区

30

200
4.4.1第四条回路施工用电总电容：

4.4.2导线截面的选择：
（1）按导线的允许电流选择：
三相四线制低压线路上的电流可以按照下式计算：

通过计算得到 Il = 2×46.66 =93.32A，选择25mm2 VV电缆。
（2）按导线的允许电压降校核：
第四条回路的线路长度取较大值L=200m；配电导线截面的电压按照下式计算：

其中 [e] ——导线电压降(%)，对工地临时网路取7%；
P—— 各段线路负荷计算功率(kW)，即计算用电量；
L—— 各段线路长度(m)；
C——材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3；
S—— 导线截面积(mm2)；
M——各段线路负荷矩(kW.m)。

4.4.3综合以上计算结果：选择其最大值，故选择3×25+2×16 mm2 VV22电力电缆一根作为第四个回路的进线。
4.7总进线计算
根据《建筑施工计算手册》和《施工现场临时用电安全技术规范》（JGJ46-2023）计算电源接头总进线：即由业主提供的电源接头至施工现场配电房的主进线，亦即为整个施工现场的所有用电的总进线。
（1）整个现场施工临时用电总容量：

（2）考虑各用电机械设备共同工作的情形：所有用电设备均不也许同时使用，经综合考虑各方面的因素，因此取共同系数K=0.60，电动机平均功率因数cosφ=0.75，计算如下：

根据“长期连续负荷允许载流量表”选择，因此采用单芯电缆作为电源总进线。自业主提供的电源接入点处采用一根1×150mm2的单芯铜芯电缆VV22作为总进线接至配电室，再由配电室分四个回路分别接出。

五、电缆敷设及电器规格类型选择
根据以上第三节施工用电负荷的计算结果可知，电源总进线采用一根1×300mm2的单芯铜芯电缆VV，由业主提供的电源接入点接至现场配电室，再由配电室分七个回路按三级配电分别接出。各回路电缆线选择如下：
第一回路AL-1引出线：3×95+2×50mm2 VV22电力电缆一根；
第二回路AL-2引出线：5×10mm2的VV22电缆一根；
第三回路AL-3引出线：5×16mm2的VV22电缆一根；
第四回路AL-4引出线：3×25+2×16mm2的VV22电缆一根；
六、接地与防雷设计
6.1接地
1）本工地采用TN—S接零保护系统。根据规定保护零线必须在配电室（或总配电箱）、配电线路中间和末端至少三处作反复接地，反复接地线应与保护零线相连接，结合现场情况在钢筋棚配电箱、混凝土泵站配电箱、施工现场配电箱及配电箱处设反复接地装置。
2）用电设备的保护地线或保护零线作并联接地，严禁串联接地或接零。
3）保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。保护接地线可运用金属构件、钢筋混凝土构件的钢筋等自然接地体。
4）接地体采用长2.5m的∠50×50×5的镀锌角钢，打入地下,其顶面离地0.8m，每组打两根，用40×4的镀锌扁钢将两根接地体连接起来；接地线采用多股铜线，线径不小于相应配电箱输入保护零线的截面积。
5）接地装置安装完毕，要进行接地电阻值的测量，规定保护零线（PE线）每一反复接地装置的接地电阻值应不大于10Ω。

6）严禁将单独敷设的工作零线（N线）再做反复接地。
7）保护零线（PE线）应单独敷设，反复接地线必须与保护零线（PE线）相连接，严禁与N线相连接。
8）电气设备的金属外壳必须与专用保护零线（PE线）连接。专用保护零线（简称保护零线）应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。
9）施工现场的临时用电电力系统严禁运用大地作相线或零线。
10）保护零线（PE线）不得装设开关或熔断器，严禁通过工作电流，且严禁断线。
11）保护零线架空敷设的间距大于１２ｍ时，保护零线必须选择不小于10ｍｍ２的绝缘铜线或不小于16ｍｍ２的绝缘铝线。与电气设备相连接的保护零线应为截面不小于2.5ｍｍ２的绝缘多股铜线。手持式电动工具的PE结应为截面不小于1.5mm2的绝缘多股铜线。
12）PE线所用材质与相线，工作零线（N线）相同时，其最小截面应符合表8规定：
表8 PE线截面与相线截面的关系
序号
相线芯线截面S（mm）
PE线最小截面（mm2）
1
S≤16
s
2
16＜S≤35
16
3
S＞35
s/2
13）正常情况时，下列电气设备不带电的外露导电部分，应做保护接零：
①电机、变压器、电器、照明器具、手持电动工具的金属外壳；
②电气设备传动装置的金属部件；
③配电屏与控制屏的金属框架；
④室内、外配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；
⑤电力线路的金属保护管、敷线的钢索、起重机底座、轨道、金属操作平台等；
14）正常情况时，下列电气设备不带电的外露导电部分，可不作保护接零：
①在木质、沥青等不良导电地坪的干燥房间内，交流电压３８０ｖ及以下的电气装置金属外壳（当维修人员也许同时触及电气设备金属外壳和接地金属物件时除外）；
②安装在配电屏、控制屏金属框架上和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表、电流互感器、继电器和其它电器的金属外壳。
15）每一接地装置的接地线应采用二根以上导体，在不同点与接地装置做电气连接。不得用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或圆钢，不宜采用螺纹钢材。
16）电气设备应采用专用芯线作保护接零，此芯线严禁通过工作电流。
17）手持式用电设备的保护零线，应在绝缘良好的多股铜线橡皮电缆内，其截面不得小于1.5ｍｍ２。
18）施工现场合有用电设备，除作保护接零外，必须在设备负荷线的首端处设立漏电保护装置。
6.2防雷
1）机械设备上的避雷针（接闪器）长度应为1～2m。
2）做防雷接地机械上的电气设备，所连接的PE线必须同时做反复接地，同一台机械电气设备的反复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合反复接地电阻值的规定。施工现场的电气设备和避雷装置可运用自然接地体接地，但应保证电气连接并校验自然接地体的热稳定。
3）施工现场内所有防雷装置的冲击接地电阻值不得大于３０Ω。
4）各机械设备的防雷引下线可运用该设备的金属结构体，但应保证电气连接。

七、安全用电措施和电气防火措施
7.1 安全用电措施
7.1.1安全用电技术措施
7.1.1.1接地与接零
（1）施工现场专用的中性点直接接地的低压电力线路中，必须采用TN—S接零保护系统。
①保护零线应由配电箱的保护零线干线引出，首末端必须贯通；
②保护零线应与工作零线分开单独敷设，不作它用，保护零线PE线必须采用绿/黄双色线；保护零线上严禁装设开关或熔断器。
③接引至移动式电动工具或手持式电动工具的保护零线必须采用铜芯软线，其截面不宜小于相线的1/3，且不得小于1.5mm2。
④电气设备的正常情况下不带电的金属外壳、框架、部件、管道、金属操作台等均应作保护接零。
（2）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接，PE线必须通过PE线端子板连接。
（3）配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板且与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。
7.1.1.2配置漏电保护器
（1）施工现场的配电箱（配电室）和开关箱至少配置两级漏电保护器。
（2）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧；
（3）开关箱中必须装设漏电保护器，漏电保护器应选用电流动作型。施工现场合有电气设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
（4）漏电保护器的选择要符合《漏电电流动作保护器（剩余电流动作保护器）》的规定。一般漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1S；潮湿和有腐蚀介质场合的漏电保护器，其额定漏电动作电流应不大于15mA，其额定漏电动作时间应不大于0.1S；额定漏电动作电流和额定漏电动作时间乘积的极限值（即不大于）30 mA.S。
（5）大多设备进场时均配备有动力开关箱，但须对其进行开关设立的校核。其中漏电保护器的设立应满足以下规定：
①总配电箱和开关箱中的漏电保护器，其额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分段保护功能，以免发生越级动作；所有漏电保护器在实际工作时的负荷电流，应小于其额定工作电流。
②漏电保护器必须按产品说明书安装、使用。对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。
③漏电保护器的使用接线应与基本保护系统相适应、相配合，在任何情况下，漏电保护器（其剩余电流互感器）只能通过工作零线，而不能通过保护零线。
（6）采用TN系统做保护接零时，工作零线(N线)必须通过总漏电保护器，保护零线(PE线)必须由电源进线零线反复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统(如图6-1)
（7）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
（8）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设立缺相保护。
7.1.1.3配电室
配电室布置应符合下列规定：
（1）配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表9规定：
表9 配电室母线涂色规定
相别
颜 色
垂直排列
水平排列
引下排列
L1（A）
黄
上
后
左
L2（B）
绿
中
中
中
L3（C）
红
下
前
右
N
淡蓝
-
-
-
（2）配电室的门向外开，并配锁。
（3）配电室的照明分别设立正常照明和事故照明。
（4）配电柜应设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。
（5）配电柜应装设电度表，并装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。
（6）配电柜或配电线路停电维修时，应挂接地线，应悬挂“严禁合闸、有人工作”停电标志牌。停送电必须由专人负责。

7.1.1.4开关箱
（1）开关箱设立原则：实行一箱一机一闸一漏制，严禁一闸多用。
（2）开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器，当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器或熔断器。隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设立于电源进线端。当断路器是具有可见分断点时，可不另设隔离开关。
（3）开关箱中的隔离开关只可直接控制照明电路和容量不大于3.0kW的动力电路，但不应频繁操作。容量大于3.0kW的动力电路应采用断路器控制，操作频繁时还应附设接触器或其他启动控制装置。
（4）开关箱中各种开关电器的额定值和动作整定值应与其控制用电设备的额定值和特性相适应。
（5）开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。
7.1.1.5配电箱
（1）配电箱布置原则：配电箱应尽量布置在电力负荷中心处，并充足考虑使用操作方便，经济合用的原则。
总配电箱应设在靠近电源的区域，分派电箱应设在用电设备或负荷相对集中的区域，分派电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（2）总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。
（3）分派电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。
（4）每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。
（5）动力配电箱与照明配电箱宜分别设立。当合并设立为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。
（6）配电箱、开关箱：
a.配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
b.开关箱、配电箱周边应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。
c.配电箱、开关箱应装设在干燥、通风及常温场合，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场。否则，应予清除或做防护解决。
d.配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8～1.6m。
（7）施工现场配电箱：重要用电设备为电渣压力焊、交流电焊机、混凝土振动器及其他一些小型设备。用电负荷分布比较广泛，并且随施工进度而变化。配电箱采用架高1m的安装方式，基础采用用角钢支架。
（8）配电箱内部设立原则：
a、配电箱的进线口和出线口设在箱的下面或侧面，电源的引出线穿管并设防水弯头。
b、配电箱内的导线应绝缘良好、排列整齐、固定牢固，导线端头应采用螺栓连接或压接。
c、具有3个回路以上的配电箱应设总刀闸及分路刀闸。每一分路刀闸不应接2路及2路以上电气设备。
d、照明配电箱与动力配电箱应分开，如照明、动力合用时配电箱应分别装设刀闸或开关，并明显区别。
e、配电箱内安装的接触器、刀闸、开关等电气设备，应动作灵活，接触良好可靠，触头没有严重烧伤现象。
（9）总配电箱的电器应具有电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。电器设立应符合下列原则：
①当总路设立总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。
②隔离开关应设立于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。如采用分断时具有可见分断点的断路器，可不另设隔离开关。
（10）对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“严禁合闸、有人工作”停电标志牌，严禁带电作业。
（11）配电箱、开关箱内的电器配置和接线严禁随意改动。
（12）熔断器的熔体更换时，严禁采用不符合原规格的熔体代替。漏电保护器天天使用前应启动漏电实验技钮试跳一次，试跳不正常时严禁继续使用。
7.1.1.6外电防护
施工现场应按《施工现场临时用电安全技术规范》（JGJ46-2023）的规定，保证与外电线路的安全距离或采用相应的防护措施。
7.1.1.7电缆布置
本工程临时用电电缆线路用电缆穿套管埋地敷设，电缆布置时仍需满足以下规定：
（1）供电电缆应沿道路路边或建筑物边沿埋设，并宜沿直线敷设；转弯处和直线段每隔20m处应设电缆走向标志。
（2）电缆在穿越施工道路时穿焊接钢管或PVC管保护管敷设，保护管的两端伸出路基不小于1m。
（3）电缆敷设时，电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离应符合表10的规定。
表10： 电缆与其他管道、道路、建筑物之间平行或交叉时的最小距离
项 目
最小距离（m）
平行
交叉
电 缆 之 间
0.1
0.5
管 道
0.5
0.5
道 路
1.5
1.0
建筑物基础（边线）
0.6
——
排 水 沟
1.0
0.5
（4）进入配电房的电缆保护管，在电缆敷设完后将管口堵实。
（5）电缆中必须包含所有工作芯线和用作保护零线或保护线的芯线。三相四线制配电的电缆线路必须采用五芯电缆。
五芯电缆必须包含淡蓝、绿／黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。
（6）电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆途径应设方位标志。
（7）埋地敷设宜选用铠装电缆；当选用无铠装电缆时，应能防水、防腐。
（8）电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。
（9）埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场合及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍
（10）在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充足运用在建工程的竖井、垂直孔洞等，并宜靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平 敷设宜沿墙或门口刚性固定，最大弧垂距地不得小于2.0m。
7.1.1.8配电系统
配电系统除应符合以上设计规定外，还应达成以下规定：
（1）开关电器及电气装置必须完好、无损；
（2）开关电器及电气装置必须装设端正、牢固，不得拖地放置；
（3）带电导线与导线之间的接头必须绝缘包扎；
（4）带电导线必须绝缘良好；
（5）带电导线上严禁搭、挂、压其它物体；
（6）带电装置的电源进线端必须作固定连接；
（7）配电箱与开关箱应作名称、用途、分路标记；
（8）配电箱、开关箱应配锁并有专人负责；
（9）电气装置内部及其周边邻近区域不得有杂物、灌木和杂草等；
（10）电气装置应定期检修，检修时必须做到：
①停电；
②悬挂停电标志牌，挂接必要的接地线；
③由相应级别的专业电工检修；
④检修人员应穿戴绝缘鞋和手套，使用电工绝缘工具；
⑤有统一组织和专人统一指挥。
（11）电气设备或线路的停电检修，应遵守下列规定：
①一次设备完全停电，并切断变压器和电压互感器二次侧开关或熔断器。
②设备或线路切断电源并经验电确无电压后，方可装设接地线，进行工作。
③工作地点均应悬挂相应的标示牌。
（12）所有配电箱、开关箱在使用过程中操作顺序：
送电操作顺序为：总配电箱→分派电箱→开 关 箱；
停电操作顺序为：开 关 箱→分派电箱→总配电箱。
7.1.1.9照明
（1）在夜间施工或自然采光差的场合、加工场合、料具堆放场、道路、仓库、办公室、食堂、宿舍等设立一般照明、局部照明或混合照明；
（2）根据使用场合的环境条件选择相应的照明器，如防水型、防振型；行灯电压不超过36V，高温、导电尘或灯具离地面高度低于2.4m等场合照明电压不大于36V，在潮湿、易触、带电体场合照明电压不大于24V；
（3）根据需要设立警卫照明和红色信号照明和事故照明，其电源应设在施工现场电源总开关的前侧，并配备应急电源。
（4）室外220V灯具距地面不得低于3m，室内220V灯具距地面不得低于2.5m。
（5）普通灯具与易燃物距离不宜小于300mm；聚光灯、碘钨灯等高热灯具与易燃物距离不宜小于500mm，且不得直接照射易燃物：达不到规定安全距离时，应采用隔热措施。
7.1.10人员管理：
（1）对各类用电人员进行安全用电基本知识培训。
（2）电工必须通过按国家现行标准考核合格后，持证上岗工作：其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。
（3）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完毕，并应有人监护。电工等级应同工程的难易限度和技术复杂性相适应。

7.1.2安全用电组织措施
（1）建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
（2）建立技术交底制度。向专业电工、各类用电人员介绍讲解临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，载明交底日期。
（3）建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，重要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
（4）建立电气维修制度，加强平常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、解决结果、维修人员、验收人员等。
（5）建立工程拆除制度。建筑工程竣后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。
（6）建立安全检查和评估制度。施工管理部门和公司要按照标准定期对现场用电安全情况进行检查评估。
（7）建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机贯彻到人，并辅以必要的奖惩。
（8）建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，通过考核合格者持证上岗。严禁无证上岗或随意串岗。
（9）强化安全用电领导体制，改善电气技术队伍素质。
（10） 现场临时用电的施工、检修和拆除必须由专业电工来完毕，其别人员不得无证操作。
（11）现场宿舍、工棚内用电严禁私搭乱接，否则罚款50元/次。
7.2电气防火措施
7.2.1电气防火技术措施
（1）合理配置、整定、更换各种保护电器，对电路和设备的过载
