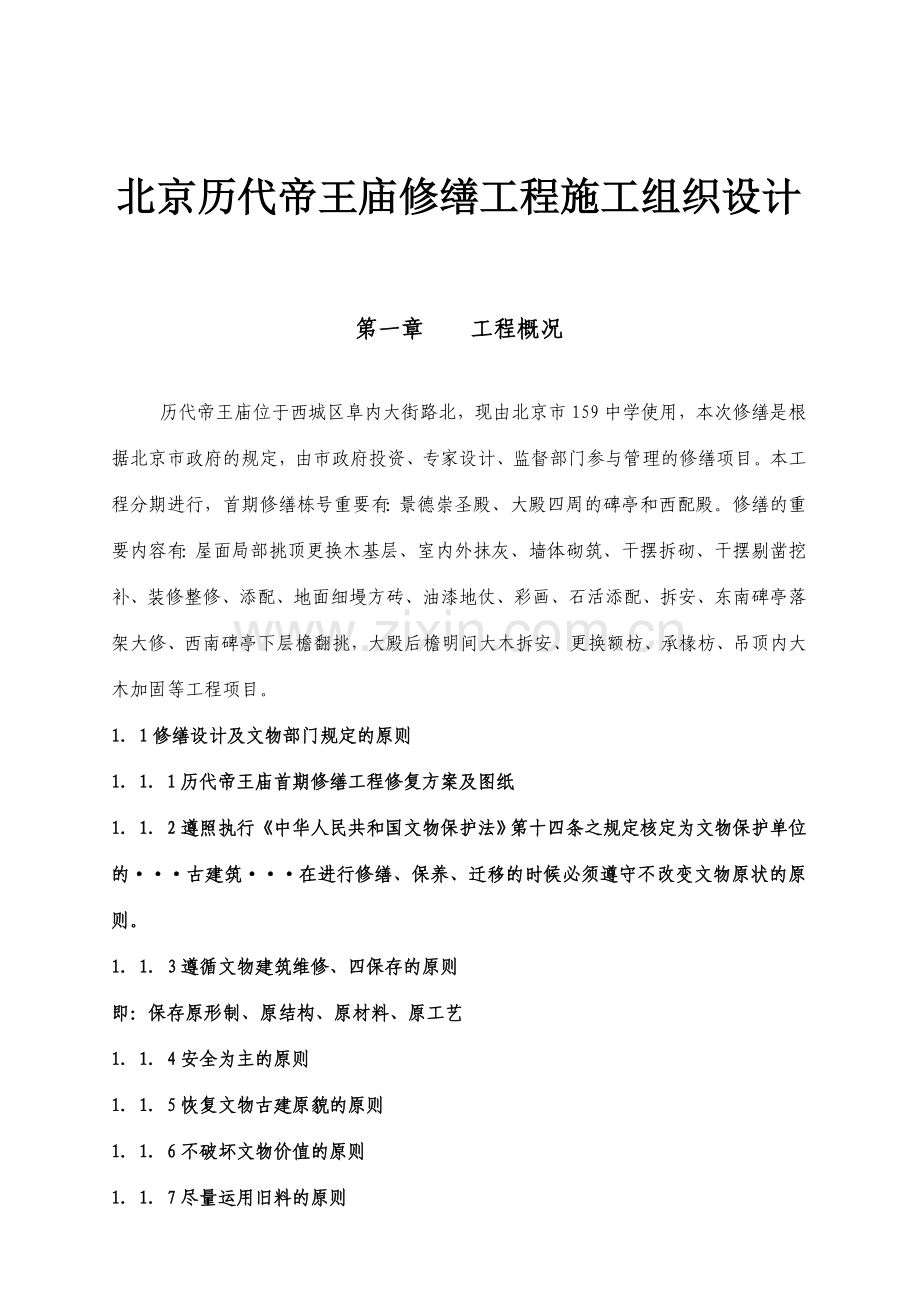

北京历代帝王庙修缮工程施工组织设计.doc

北京历代帝王庙修缮工程施工组织设计第一章 工程概况历代帝王庙位于西城区阜内大街路北，现由北京市159中学使用，本次修缮是根据北京市政府的规定，由市政府投资、专家设计、监督部门参与管理的修缮项目。本工程分期进行，首期修缮栋号重要有：景德崇圣殿、大殿四周的碑亭和西配殿。修缮的重要内容有：屋面局部挑顶更换木基层、室内外抹灰、墙体砌筑、干摆拆砌、干摆剔凿挖补、装修整修、添配、地面细墁方砖、油漆地仗、彩画、石活添配、拆安、东南碑亭落架大修、西南碑亭下层檐翻挑，大殿后檐明间大木拆安、更换额枋、承椽枋、吊顶内大木加固等工程项目。11修缮设计及文物部门规定的原则111历代帝王庙首期修缮工程修复方案及图纸112遵照执行中华人民共和国文物保护法第十四条之规定核定为文物保护单位的古建筑在进行修缮、保养、迁移的时候必须遵守不改变文物原状的原则。113遵循文物建筑维修、四保存的原则即：保存原形制、原结构、原材料、原工艺114安全为主的原则115恢复文物古建原貌的原则116不破坏文物价值的原则117尽量运用旧料的原则12施工遵守的原则及方针 保护文物 继承传统 循法守规 营造精品12本工程的编制依据121中华人民共和国文物保护法122历代帝王庙一期古建筑修缮工程招标文献123历代帝王庙一期古建筑修缮工程修复方案图124文物建筑工程质量检查评估标准125北京市文物保护管理条例126北京市文物建筑工程管理条例127清式营造则例128建筑安装工程资料管理规程（GBJ01-05-2023）129施工现场临时用电安全技术措施1210建筑工程施工现场供电安全措施1211建筑机械使用安全技术规程1212北京市建设工程施工现场文明安全施工管理暂行规定第二章 质量目的及文物保证措施21本工程的质量目的211单位工程质量目的：本工程在完全遵循文物古建筑修缮的原则下，保证优质工程。212分部工程质量目的序号分部工程名称质量标准1地基与基础工程优良2地面工程合格3主体结构工程优良4装修工程优良5屋面工程合格6油饰彩画工程优良22文物保护措施 本工程为明代建筑，虽经多次修缮和局部修改，但该建筑仍以明朝建筑形式为主，保存价值极大，对中国古建筑的研究提供了可靠的依据。在施工中必须加强对文物保护意识的教育、宣传，加强文物保护的法制观念，坚决制止、防止建设性损坏。221对原有建筑的保护措施为达成修缮目的，在修缮施工的过程中，对于完好构件及已破损构件进行拆除时，均应采用如下保护措施。2211室外石栏板 对现有栏杆进行围档解决，具体做法为内满包塑料布一层，外用膘皮板封挡。2212台阶台阶处斜栏板做法与以上保护方法一致。上料台阶部分用木枋、木板做斜马道，上钉防滑条，马道两侧用铁管搭设护拦，便于施工人员及运料小推车通行。2213御路石将御路石扫净，上用木枋、木板封严，御路石两侧用铁管搭设护拦。2214柱顶石 将柱顶石用水刷净，上面覆盖塑料布，然后用塑料不干胶带（500mm宽）将柱顶石满粘，以防止污染，在施工过程中由专人定期进行检查，如发现损坏及时补粘，工程完毕后用温水进行清洗。在靠近柱子的部位及靠近墙的部位用纸张糊严，以免污染。2215内外檐架子 外檐架子为双排齐檐瓦木油画施工架子，所有架子立杆不准与地面直接接触，均铺垫脚手板一层.排木、打戗、长结实一律不准与建筑物相连，架子的稳定性要靠架子的戗杆解决，形成几何不变体系.二层檐下油活架子站立杆时瓦面上要采用相应的措施，如垫麻袋布，架木枋均不准与瓦面直接接触.屋面捅持杆架子查补瓦面，采用相同方法。 内檐架子为满堂红，在满足施工操作的同时，不与建筑有任何直接接触，内檐架子搭架子过程中要谨慎操作，防止触碰。2216 碑亭石活 除对拆除的项目以外其它规定同大殿，架子搭设同大殿规定。222对现有文物的保护措施赑碑亭内赑屃四个保存尚好，无损坏，本次虽不在修缮范围之内，但施工范围对赑屃影响很大，因内檐彩画做除尘解决，需要搭设内檐满堂脚手架，为保护赑屃在施工中万无一失不受损坏，故先将赑屃进行全面保护。具体做法：碑先用塑料布所有封裹，并用小连绳固定拴牢，包裹时自下而上进行缠绕，碑下四角处用木龙骨5050，间距500做成骨架，骨架上铺钉膘皮板，保护封闭后注明文物保护警示题言。223对拆除下来再运用构件瓦件等材料的保护措施对于本工程修缮过程中再运用的构件等材料再拆除之前由施工管理人员进行拆前检查登记，必要时照相，如可运用的椽、飞，清点数量。对施工人员进行交底，拆除后运至指定地点按规格堆放。易受雨浸、易燃物采用相应措施解决，并做好文字记录，作为原始归档资料，然后重新运用在工程上。瓦件、地面砖等有文物价值的材料，但且工程上又不能再运用的经文物部门审查后，提出书面解决意见再进行解决.施工单位在事先以书面信函方式报文物部门的有关单位，并规定文物部门有书面信函手续告知我施工单位后进行解决工作。224运送过程中的保护措施拆除下的构件有些需要运至场外整修后再运回安装，在运送过程中均应采用保护措施，如防雨雪、防装卸撞击。车辆进入施工现场对建筑物容易刮碰的位置采用防护遮挡，对古路地面，不准碾压，划定行车路线，以保证文物不受任何损坏。225防止气候影响的保护措施 大殿、碑亭查补瓦面，添配瓦件，对雨的防范采用遮挡和苫盖的方法，该工程在常温下施工充足备齐遮挡苫盖的物资材料，屋面瓦拆除后，不管晴天与阴天，天天下班之前拆除面和施工作业面一律用苫布盖好，并将脚手板翻起防止雨水溅到油地仗上，派专人负责覆盖和检查，以防气候的变化。外檐油漆部分，凡是容易受到潲风雨侵害的，均备彩条编织布进行立面遮挡，彩条编织布上下固定均不准用钉子钉在椽飞望上，只允许在架子上固定。本工程湿作业一律在常温下施工，木构件、地仗、油漆、彩画，未完毕的作业面无人施工时要一律覆盖。226防火防盗保护措施 本工程修缮防火工作极为重要，防火措施列为重点工作内容。本施组第七章编制专项保证措施。 对于本工程的材料要进行妥善保存保管，特别是建筑拆下来的旧材料，施工中列为文物保存范围任何个人无权私自动用及收藏，对于不遵守制度忽视文物法律的任何行为工地有权扭送或起诉到有关部门，对其违法行为进行制裁，本工程设立专职安全消防保卫人员。地仗施工中凡浸擦桐油、清油、灰油、汽油、稀料的棉丝、布和麻头、油皮子等易燃物不得随意乱丢，必须随时清除，并及时清运出现场妥善解决，防止导致火灾、火险。227对文物保护的技术措施工地设一名技术人员，负责文物原状的资料收集工作。具体工作内容涉及：摄像、照相、文字记录和实测大样图，真实完整的记录各部位的构件尺寸、形式特性、工艺特点、材料做法等内容，对所要修缮的部位，修缮前仔细进行测量，做具体的文字记录，对测量过程进行摄像或照像，然后根据记录资料绘制图纸，作为修缮复原的技术依据，待工程竣工后留下完整真实的技术资料存档，以备专家、学者将来研究考证。具体内容涉及：细部尺寸列表记录，工艺作法文字记录，附于测绘图后，同时配以照片，录像测量过程，最后汇总转录成光盘存档。第三章 施工部署及施工准备31施工部署311本工程共计六个栋号，即景德崇圣殿、四个碑亭、西配殿，六个栋号均可独立施工，但考虑统一调配工力，使之工力平衡，故以景德崇圣殿为工期主线，本工程油漆彩画占工期长，工力投入多，工种以油画为主，在安排工程进度计划过程中充足考虑了本工程的特殊性，并遵循以下部暑：1施工顺序景德崇圣殿与三座碑亭和西配殿及东南碑亭分为三条线路。2为油漆彩画工种发明有利条件和工作面，如架子搭设，拆除恢复安装等项工作内容。3留给油画充足的干燥时间，在遵循传统做法的同时也要考虑周期的需要（特别是地仗项目）尽量避免空气湿度大的季节。如若无法实现时，加长地仗的干燥期。4各个栋号可分为内外檐独立施工顺序。5由于古建工程的特点，本工程需在常温下施工，合理安排工期、工序，遵循先上后下内外同时施工的原则，保证工期按计划进行。312因施工场地较小，同时也为达成文明工地的规定，减少燥声、扬尘的污染，本工程将半成品材料移至场外加工，如泼灰、压浆灰、砖加工、石加工、木装修制作等项目，为保证工期不间断进行，加强计划性，保证材料的供应工作。313组织好工力，强调计划准备工作，提前贯彻好劳动力资源，保证工序不断按班生产。本工程按建设单位规定，今年不交付使用，本章施工部署是按今年竣工规定编制，在施工过程中如甲方对竣工项目有新的规定期，施工部署另编制补充方案。314流水段的划分景德崇圣殿独立安排，本栋号为本工程主栋号。东北碑亭西北碑亭西南碑亭西配殿西南碑亭落架大修独立安排景德崇圣殿分为内外同时施工碑亭先施工外檐后施工内檐西配殿先施工外檐后施工内檐315施工进度计划见附表32施工现场平面见附图33临时用电方案设计附后34施工用水及现场消防用水方案设计441施工现场临时用水，水源由院内原有管线接出，经水表计量后，送至各用水点。442临时用水所有管材采用镀锌钢管连接，管径分别为DN32、ND25、DN20。443临时用水主管安装为直埋敷设，用水点支管为明装，大殿顶层用水由两趟立管供应。444现场生活用水由前院原有水表井接出，加计量后，送至生活区及厨房，管材采用热镀锌管，丝扣连接。水龙头为节水型陶碰芯龙头，管径为DN25、DN20。445施工现场消防用水，由院内东北角原有市政消防井接出。施工现场共设两组消火栓，管材选用焊接钢管，管径为DN100。因市政消防管网水压可以满足使用规定，故不设消防加压泵。消防管道安装为明装敷设。446以上各项管道安装详见施工现场平面图。35技术准备工作351由公司主任工程师组织瓦木石油画各专业工长会审个修缮方案图纸,并根据施工图纸及施工组织设计编制分部工程施工方案及技术措施，并做好施工组织设计及施工方案的交底工作。352根据本工程规定准备需用的测量仪器、实验用品、计量工具、规范、图集、工具书、资料表格等。353在工程开工前,参与甲方组织的设计交底答疑会,办理施工图纸的变更洽商。354在第一次监理睬议上拟定监理与施工单位相关的工作内容。355与质量监督部门商定本工程有关监督检查的部位、时间等有关事项.356统一筹划，合理布置，按平面图及文明施工规定组织搭建好临时设施，布置施工用水、用电的管线,为施工生产的顺利进行作好充足准备。357办理有关施工、安全、消防、环卫、治安等有关手续和证件。36劳动力准备计划根据本工程的工作量、进度、质量规定选择拟定具有古建施工能力，通过古建文物部门培训，经验丰富的劳务队伍，并办理好各项用工手续。附表:劳动力用工计划表 单位:工日工种栋号瓦工石工木工油画工架子工其它景德崇圣殿122816602439150821125390碑亭505084920865363366517西配殿804058020698460小计18135150951052251415751636总计5051837重要材料计划根据生产计划及材料采购工作程序规定，作好材料合格分承包方登记注册工作，并贯彻现场材料管理制度，保证工程材料按质、准时供应。附表：重要材料计划表序号材料名称单位总量序号材料名称单位总量1木材（园木）M31248沟头块19212白灰Kg202.919脊件件2003方砖块805910桐油Kg14364城砖块2787111巴黎绿Kg8761.985琉璃瓦（筒）块2170112金泊张2289256琉璃瓦（板）块5401713血料Kg394687滴水块1921说明: 琉璃瓦、琉璃脊件涉及现有旧料。38机械配制计划381现场施工机具序号机械名称单位数量功率(KW)序号机械名称单位数量功率(KW)1砂浆机台12.26电焊机台1202炮筒子台11.57手电刨把23卷扬机台15.58吸尘器台24麻刀机台11.59手枪钻把25气泵台2110手提锯把2注：7.8.9.10四项用电10 KW 照明用电382外加工机具序号机械名称单位数量功率(KW)序号机械名称单位数量功率(KW)1大平刨台15.04压刨台15.02小平刨台13.05电锯台13.03台钻台12.26开砖机台24.4第四章 施工工艺41地面砖、干摆砖加工施工工艺411作业条件1要有厂家出厂合格证、检查报告。2加工之前完毕砖的复试检查工作，合格后进行加工。3“官砖”制作完毕，并经有关部门确认，做好预检记录。4完毕技术、安全交底工作。5“制子”统一制作完毕，并已核验。6质量检查员、质量检查制度已贯彻。412工艺规定1景德崇圣殿内及月台地面使用江苏省陆慕御窑生产的尺七方砖。因该砖强度很高，厂家实验抗压强度值Ra= Map，手工加工难度很大，必须使用专用机械加工，故该地面砖由厂家专业人员用机械加工大面和四边切割。砖进场以后，由现场再进行二次细加工（不是所有砖，指有些加工不精部分）。待砖进场以后，视砖情况是否使用专用机械加工。外加工部分地面砖，由工地项目部提出加工尺寸给厂家，规定做好以下几项工作：（1）提出景德崇圣殿内地面和月台地面平面尺寸及排砖图，保证尺寸准确。（2）平面排砖图经北京市文物局文保处审批批准。（3）对加工砖的数量、规格提出明确规定。2西配殿室内及廊心、碑亭室内地面砖，景德崇圣殿、碑亭干摆砖的加工使用北京市房山区豆店镇宏图砖瓦厂生产的尺七方砖。该部分砖加工在砖厂内完毕。经考察该厂砖也比较坚硬，使用机械水磨方砖面，机械过肋。规定过肋两遍，保证每块砖、每面均有转头肋，包灰每块砖每面5mm。在加工砖过程中，规定做到以下几点：（1）“官砖”完毕，即：样板砖完毕，按“官砖”做统一“制子”。（2）操作人员每人必备方尺、尺板、制子，并规定天天进行校对。（3）方砖加工“五扒皮”做法，四角格方，尺寸准确，砖面平整。（4）每块砖均进行检查，表面不准有“斧伤痕” ，“花羊皮”，缺楞掉角，“肉肋”，“隐裂”。（5）严格选砖，不准使用带有“避裂”声响的砖加工。（6）砖“盒子面”码放，码放地点基底要实、平整，码放高度不准超过10块。413成品保护装运前要进行草绳捆包装，绑井字扣，草绳每边不少于三道。运送车槽箱内用软材料垫底，砖四周用软材料挤严，防止行车时互相磕碰。414标记加工完砖按图纸编号打号，用毛笔写在砖底部。42压浆灰、泼灰加工421材料规定压浆灰、泼灰选用生石灰块，如不能所有满足时，块沫之比不应大于1：1，规定生石灰块不含杂质，在选用生石灰时，慢性熟化不能使用。422工艺规定1泼灰顺序（1）将生石灰摊开1米左右，生石灰厚度100mm。（2）水管浇水时打成水花喷淋白灰，不准用水直接浇将白灰浇涝。喷洒水花浇白灰时从一端开始向另一端浇，把水喷洒均匀。当喷水少白灰不能完全熟化时，进行第二次喷水，以达成白灰表面可以熟化。白灰熟化的水蒸汽蒸发后，将浇过水的白灰用铁锹翻倒，把未熟化的白灰翻至表面，按第一次方法喷洒，使白灰得到充足的熟化。（3）待白灰将喷洒的水基本蒸发后，熟化过的白灰攒堆堆放，大约要过2小时左右时用5mm筛子过筛。（注意：不准有未熟化的生灰块混入已筛过的熟化白灰）。（4）将筛好的白灰在指定场地堆放。2压浆灰配制（1）熟化过的白灰通过筛后，在压浆地点平铺50mm厚，待浇青浆。（2）青灰浆使用青灰块配制，不准用青灰粉拌浆。青浆块内不准具有杂质，用大灰槽或灰池子提前闷水，用铁锹或灰耙将青灰撞成青浆，青浆要稠一些，不准发生浆和水有离隙现象。将搅拌好的青将泼到已铺好的熟化白灰上，浆要浇均，保证白灰面层上都有青灰浆。（3）按以上规定循环泡制施工，每层白灰厚度均在50mm80mm，每层青浆均规定泼严，压浆灰堆呈梯形状，高度为1000mm。灰堆宽度（指顶部）20233000mm为宜，灰堆长度视地点而定，5000mm之内为宜，最后压浆完日期在灰堆上做好标记。（4）春季因雨少风多，为防止压浆灰干燥不易熟化，天天用水管喷洒水23次，喷洒水不宜将压浆灰泼涝，保证表面润湿即可。（5）每堆灰压制日期不得低于15天以上才准使用。3抹灰用灰（1）做法与泼浆灰大体相同，只是不浇青浆。将泼制好的白灰过5mm筛子，集中在一起堆放，天天进行浇水养护。压制期20天以上为宜，做好日期标记，此灰绝不准混入生灰块。（2）熟化过的白灰要过筛两遍，以保证充足运用。过两遍以后的筛漏过8mm筛子，其剩余部分过10mm筛子，以上的白灰均分别堆放，做好标记。43拆除工程431屋面拆除：拆除的栋号景德崇圣殿、四个碑亭。拆除涉及的内容：屋面瓦、脊件、灰背、泥背、望板、飞椽、檐椽、翼角。拆除顺序：揭盖瓦（涉及沟头、滴水）拆底瓦将底盖瓦用高车运下按规格、品种放置指定地点、过数拆除泥背、灰背用溜子溜下运走拆除围脊件，用高车运下，按指定地点分类码放整齐、过数拆除损坏部分檐头望板、飞椽运下，按指定地点分出使用、不能使用两种拆除檐椽运下，分类码放。432墙体拆除：拆除的栋号景德崇圣殿东山墙剔茬、台明下碱陡板、象眼、碑亭后砌明间墙、碑亭台明下陡板、东南碑亭四周墙。1 干摆墙剔凿，本项目为剔凿挖补内容，对于酥碱严重的干摆墙，使用尖錾子和扁錾子剔凿，剔进砖厚的80mm，规定不准殃及周边砖的楞角。剔凿过程中不应用钝尖錾子，不准用大锤，防止震动相邻砖导致松动。2 象眼拆除，石栏板要进行拆除归安的，先将斜栏板、地袱拆除后，再进行拆除象眼砖。栏板不拆除的，按干摆墙剔凿规定拆除。3 四个碑亭明间后封墙均拆除，拆除中注意不要扰动原古建墙，注意门口处的角柱石不要碰伤。4 东南碑亭墙拆除，需要搭设架子，铲除内外墙皮灰，用瓦刀、錾子将砌筑灰震松动后搬下，不准从架子上直接掷下。台明石、台阶石要在拆除之前进行保护，保证原墙砖拆除下来完好，按指定地点码放。除去原砖上的旧灰，重新运用。大殿内舞台和后砌隔断拆除。433地面拆除：拆除的栋号。景德崇圣殿室内、月台、大殿周边压槽砖、西配殿、四个碑亭。1 大殿地面经探查后，地面砖为双层，面层为尺七方砖，尺七砖下为城砖基底。本次修缮只拆除面层尺七方砖部分，基底砖不拆除。对面层的尺七方砖规定保存完整部分的砖，即：不裂、不碎、表面较为平整的砖，拆下来进行保存，使用在不换部位的碎砖位置。拆除过程中不准使用大锤砸，使用铁镐刨墁砖掺灰泥，将砖拆起。铁镐不准拢动基底城砖，防止用力过大将基底城砖刨碎。拆除过程中自内向外施工，运碎砖车行走在没有拆除的地面上。2 大殿周边压槽砖的拆除，规定同大殿，因压槽砖在大墙和栏板之间，拆除时不准铁器碰撞石栏板、地袱，碎砖用人工搬运场外。3 碑亭内地面、西配殿廊步地面拆除同大殿。4 西配殿室内为水磨石地面，拆除前先做检查，看是否有原地面方砖（因校方使用暂无法做探查），待查明后编制方案。434吊顶拆除：西配殿吊顶部分为后做，本次修缮将后吊顶轻钢龙骨部分所有拆除，露出原井口天花。在拆除过程中要注意吊挂件固定点，是否与木构件连接，防止用力过大破坏天花及支条。435装修拆除：大殿后檐为后拆改墙，添配窗已破烂，将窗拆除后恢复后檐墙。大殿前檐中间五间为隔扇，四间为槛窗，搭设架子后将隔扇和槛窗拆下进行整修。436大木拆除：大木拆除的部位，景德崇圣殿、东南碑亭。1对需拆下大修、整修后归安和局部更换的木构件，在拆除前应进行细致的全面检查和测量，把各种木构件互相交接的连带关系，木构件的位置及形状，举架、步架和檐出各部尺寸，都要进行测量并做好记录。按拆卸顺序进行编号，对复杂的部位，连接的整体外观，进行拍照和绘图，留好第一手资料，为各不同的构件归安复原提供可靠的依据。拆卸时，应按先上后下，先辅后主，先非承重后承重的顺序依次进行。大殿后檐明间，西次间先拆卸该处的天花吊顶，局部大构件架拆除前做好支顶加固的保护，以免出现意外损坏，同时也保证其原结构的稳定性。2拆卸大殿后檐上层明间、西次间部位时，椽子需拆至下金步，拆完椽子，应先拆掉大额枋下部的围脊板，然后在距大额枋下皮25cm高度搭设满堂红脚手架，此脚手架应与外檐脚手架相连接，形成一个坚固的操作平台，以备将下金桁、正心桁、大额枋拆卸后，放在平台上，由于上述的构件较大，不便吊运至地面，拆卸后直接吊放在此操作平台上进行修整。此部位拆卸顺序为：先将下金桁上部的花架椽下端，用木枋先垫在椽下皮与桁上皮之间，然后加楔顶起花架椽下端使之压掌面离开松动，在此之前应先拆掉望板以上的瓦屋，然后拔掉钉椽的钉子。再拆除檐椽、下金步花架椽.将金桁、正心桁、桃檐桁、吊运至金柱斗以外的操作平台上.然后拆卸斗拱各件，（此处天花吊顶已拆）.运至地面指定地点.拆卸各件前应先检查有无加固铁件连接，如有先拆除铁件.然后将东一缝、西一缝、西二缝桃尖梁后尾在金柱上卯口内涨眼处的涨楔剔出，使桃尖梁后尾榫松动.用千斤顶、支顶桃尖梁前部，使桃尖梁的柱头处抬起略高于平板枋高度的尺寸后，将其支顶牢固稳定后，将平板枋拆卸出来。 拆卸大殿上层檐椽前，其上部的瓦面、泥、灰背都应揭至下金桁中线处，望板拆至过金桁以上20-30cm处，然后垫下金步花架椽下端与金桁上皮之间的木枋并加楔，使其压掌面离开，能撤出檐椽为宜.在此之前应先拔掉钉椽的钉子。3各种木构件在拆卸过程中，不准野蛮施工，特别是修整归安的木件，要轻拆轻卸，小心运送.清扫干净后存放到指定地点，按大殿、东南、西南、东北、西北碑亭等名称分别码放，并妥善保管。为修整恢复加工和材料选购提供准确可靠的依据。4 4德崇圣殿大木加固441经与设计在吊顶内共同勘察，根据设计修缮措施及材料做法，对大木加固遵循如下原则：1严格按照设计指定地点位置进行加固。2吊顶内加固大木不动明火，即不采用焊接施工，使用螺栓连接。3在可行的情况下，加固措施和方法不采用用大钉固定铁活方法，防止对大木进一步导致破坏。4考虑此后加固方便，不再增长多余的铁件。本次加固完毕后将来可定期检查、紧固。5 设计图纸规定之内的加固位置，在施工中如发现新的损坏情况及时报甲方及有关单位。442加固措施1明间西一缝、明间后檐中金枋、明间后檐上金檩、明间前檐中金檩，按以下方法进行加固。（1） 钢材级、扁铁=5mm厚、b=50mm宽螺栓22、垫=5mm厚角钢707等边。（2） 加固铁件、螺栓、角钢均镀锌。（3） 采用以下三种形式：2明间西一缝七架梁按设计规定加固（待加固图）。3明间西二缝前檐上金檩按设计规定加固（待加固图）。4东西两山面镏金斗拱后尾金檩、枋及瓜柱一组构件按设计规定加固（待加固图）。5东西两面挑尖梁后尾按设计规定加固（待加固图）。6东三次间前檐上金趴梁、上金垫板方案用22螺栓作成u字型。U字相下穿过椽档，下用70等边角钢做横担，用三道铁兜绊同时紧固。将下沉10cm的上金趴梁及上金垫板归回原位。趴梁后尾与邻间的上金枋按设计规定固定。如此方法不能满足下沉归位时，按设计规定使用千斤顶和用吊链方法施工。7明间上层檐西一缝两侧额枋及斗拱等相关部位，文物部门不批准更换平板枋，规定进行加固。在施工拆除后，经有关部门认可进行恢复。8天花帽儿梁及天花支条：（1）先进行顶内除尘，执行除尘方案。（2）检查原有固定帽梁铁活，满堂红架子搭好以后检查天花转角部分三角形托木及天花支条下垂情况。（3）对帽梁进行加固，将吊挂上端固定在檩上，做兜绊。下端固定在帽梁的侧面，用特制钉钉固。（钉直径为12、长120，碾尖墩帽带倒刺）。吊挂使用16级钢筋、兜绊檩使用40mm宽、4mm厚扁铁、与吊挂立杆连接用16扣螺栓。9防虫蛀解决：施工单位与中国林科院联系，由甲方签定协议，施工单位配合林科院完毕虫蛀勘察工作。林科院提出防虫蛀解决意见后文物部门审批批准后，进行防虫蛀解决。45东南碑亭落架大修 本工程东南碑亭是唯一落架大修项目，涉及基础解决。为保证文物建筑按原样恢复，规定做到以下几点规定：451亭内赑屃要进行全封闭保护，防坠落物撞击、防雨水浸泡、防异物污染。452原物、原件、原位置恢复（更换件除外）。对拆除下来的构件柱、梁、枋、斗拱、天花等逐个编号。天花绘制天花平面图，每拆一块做一块编号记录。453对拆除下来的木构件统一放置在防雨淋、防日晒的地点，进行覆盖，按拆除下来的顺序分类堆放，不能使用的构件单独码放，对所有构件做明细清单。天花板设计规定50%新做，其余地仗彩画找补，在拆除碑亭前将天花板所有先拆除下来，单独进行存放。补做的天花板、地仗、彩画单独完毕，最后安装天花。454在拆除之前将现有彩画进行拍照留底，特别是外檐彩画有明显痕迹部分，特规定在拟定照片清楚，可进行辨认后，方可拆除。对碑亭的损坏限度，时代手法均规定拍照记录。455所有拆除下来的构件材料，均报建设单位及有关单位。现场进行查看。征求意见及得到审批后进行添配恢复。456基础解决，碑亭拆除完毕以后，台明以下部分拆除时记录原做法。拆至基底时，请设计验槽基，做出基础解决方案后施工。457本碑亭恢复使用的材料、做法、形制均按原样原貌施工。458拆除过程中要注意原构件、瓦件的保护，宁可多费工日，也不能将原构件进行损坏。当在施工中碰到问题时，报项目部技术负责人，拆除中发现有文物考察价值的物品，应及时告知有关人员。46屋面查补461屋面查补范围涉及所有屋面瓦面。462查补雨漏：先在室内查看有无漏雨痕迹，分析漏雨因素，查看屋面拟定位置，然后进行换瓦、修补。463普遍查补：查补提成若干小组，每小组两人，每个小组承包若干垄瓦面。检查捉节灰、夹垄灰、碰头缝灰是否酥松、裂缝、空鼓、脱落，重点检查底盖瓦是否碎裂，特别是底瓦隐裂。464查补黄琉璃瓦用红麻刀灰。方法是先进行逐垄逐块普查，将酥松、空鼓的灰皮铲掉，并用粉笔做上记号，然后用水刷子将需要修补的地方洇湿，用麻刀灰守一守，将缝子勾抹严实，打点整齐。465抽换底瓦和更换盖瓦：发现碎裂的底瓦时要进行抽换，方法是先将上部底瓦和两边的盖瓦撬松，取出坏瓦，并将底瓦泥铲掉，然后铺灰，用好瓦按原样恢复好，被撬动的盖瓦要进行夹腮、夹垄。更换盖瓦时，先将破瓦拿掉，并铲掉盖瓦泥，用水洇湿接槎处后，铺灰将瓦重新瓦（音：袜）好，接槎处要勾抹严实。466查补做完后，要进行复查，找补漏查的部位，以保证彻底补好瓦面。47石作项目：石活清洗、石活拆安、石活添配、石活修补471石活清洗：清洗范围涉及栏板、望柱、地袱、台明石、角柱石、埋头、好头、御路石、台阶。1清洗方法：用清水和钢刷子对石活表面进行清洗去除污垢。石活的边角沟缝均应清洗到位清洗干净。注意不准使用酸碱溶液。如：草酸、火碱等。刷洗石活防止对石活导致腐蚀损伤。清洗中不准使用錾子、剁斧、钢挠子等硬器剔挠污物，防止对石活导致硬器损伤。2清洗后的石活应表面清洁无污物。472石活拆安：拆安部位涉及月台南面东侧整个踏跺拆安归位（含栏板、望柱）月台南面中垂带踏跺御路石以西踏跺垂带所有拆安。月台西侧垂带踏跺北侧栏板垂带踏跺拆安。月台西侧自南向北三块栏板、望柱、地袱、阶条石拆安归位。东南碑亭台明踏跺拆砌归安。东北碑亭阶条、台明、踏跺归安。西南碑亭踏跺归安、阶条石归安一块。西北碑亭台明踏跺归安。1施工方法：拆除前先照相，拍资料。拆除石活时要先将石缝中泥土杂物清除干净，用木棍或用铁撬棍垫木板将石活松动，卸下运至安全地带，运送时用称车、麻绳，使用钢丝绳时垫木枋、木板，避免导致蹦棱掉角。2拆除下来的石料灌浆部位，如望柱根部、地袱及望柱仔口、阶条石踏跺背面将残留的灰浆用小铁錾子、钢刷子清除干净，用水将浮土冲净。3在拆除下来清理干净的石活背面用墨笔汁注明石料部位，以备将来安装时对号入座，归位安装。4石活归安前先将斗板砖砌好，检查无误后方可归安石活。5归安石活要按石料原有位置归安，不得错位并按原位置、原标高将石活稳好。6石活就位前可适当铺做灰浆，下面预先垫好木枋以便撤去绳索。再用撬棍将石活撬起，拿掉垫在下面的木枋。石活如不跟线或头缝不合适时使用撬棍找活，要注意石活的楞角，防碰楞掉角。7石活放好后按线找平、找正、垫稳。用坚固的石片背山。后口立缝要背山并背实。8灌浆前要先勾缝。如石料间缝隙大，应用麻刀灰锁口，然后灌清水湿润，在适宜的位置留浆口和出气口。小缝隙用石膏勾抹严实。9灌浆采用石灰浆，分三次灌浆。第一次较稀，以后逐渐加稠。每次灌浆间隔四个小时以上，灌浆完毕后将石面清洗干净打点勾缝。473石活添配修补：石活添配部位有：月台东踏跺换踏跺石一块，月台南面西侧踏跺更换踏跺石二快，东北碑亭补西北角好头石一块，西南碑亭换踏跺石一块。1添配石活石料应与原石活材质一致。2添配的石活规格尺寸及做法应与原有石活保持一致，不能走样。3修补好头石应先将缺损部位剔凿规矩，然后按补配的部位选好荒料，后口形状要与剔出的缺口形状吻合，露明的表面要按原样剔出糙样，安装牢固后再出细。新旧槎接缝处要清洗干净，然后粘接牢固。缝隙处用石粉拌合，环氧树脂黏合剂堵严，最后打点修理。48揭瓦檐头、添配瓦件481添配瓦件有出厂合格证、检查报告，并经现场送检复试合格。482施工顺序：檐头揭瓦铲除苫灰背清理瓦件挑选瓦件护板灰泥背灰背瓦（音：袜）。483对准备更换椽子的部位要先将檐头瓦件揭下，灰背泥背铲除干净。484进行现状记录、对原瓦面的工程做法，瓦件尺寸，瓦件的数量以及残毁情况和形制（法式）做图像、文字记录。485清理瓦件，拆除瓦件后重新安装前要对瓦件进行清理即“剔灰擦缝”用瓦刀、小铲慢慢将瓦件的灰迹除去，用麻布擦拭干净。486挑选瓦件，按原形制选出较标准的瓦件，对于瓦件中釉色有脱落，但不残缺，不劈裂的继续使用。487对于添配的瓦件应集中起来，按文物管理部门指定使用部位使用。488木工木基层工作完毕经隐检合格后照相存档然后进行苫背工作。489根据原苫背做法进行苫背，护板灰随原厚度，用料白灰：青灰：麻刀=100：8：3，由上向下进行，接茬做斜茬，塞严抹平，不翘边，七八成干时刷青浆轧活，然后进行隐检合格后苫垫层背，垫层泥背，按照原泥背的做法厚度自上而下压抹密实、平顺、不裂。苫青灰背，要等泥背约七八成干时进行，厚度做法随原灰背，拍灰规定均匀，洒青浆先浓后稀三浆三轧，注意防止细微的裂缝，接茬处刷水茬压光压实。4810（音：袜）瓦依据设计规定和拆除记录，按原形制做法进行瓦瓦，规定檐头三块瓦和新旧瓦接茬处必须用麻刀灰，檐头栓三道线（滴水线、勾头线）与旧垄高低出进一致顺直，严格按古建（音：袜）瓦瓦操作规程进行。49墙面抹灰491材料规定内外墙抹灰用泼灰，压制在一个月以上不得超过半年。492操作：将厚灰皮铲除干净，铲除中具体记录灰层厚度、用料、麻揪间距、种类。抹灰前浇水串缝：按原间距梅花型分布钉麻揪，麻长要可以伞状搭接。一方面分麻，抹压麻灰。然后大白麻刀灰抹底灰厚度10mm，面层灰罩面厚度10mm，刷浆压活。内墙底面层均为大白麻刀灰，凉干后钻二八比例生油刮油石膏腻子。外墙三道铁红涂料，内墙三道米黄涂料并刷砂绿大边，拉饰朱白二线。抹灰前的麻揪及墙面照相存档。493质量规定:抹灰前清除要干净，麻揪要分布均匀无漏麻。墙面平整接茬通顺，无赖疤瘌。墙面平整度允许偏差3mm。494成品保护：架子不得接触抹完灰的墙面，屋面竣工后再做面层油饰。410砌筑工程4101材料规定：使用砖要符合原砖规格490245120，砌筑用灰为泼灰。4102操作规定：随现保存东西尽间上身墙，退花碱收分，灰口厚度、签尖高度。砌筑方式为三顺一丁共22层。一方面剔出马牙茬按原花碱放线，然后铺灰砌筑，落浆后锁口。背里可用其他部位拆下的城砖补砌。砌筑时留照片资料以存档备查。4103核算两端墙高度、砖层数。抄平后，查看两端尺寸错差，然后将错差消灭在砖缝中。4104质量规定：排砌方式要按原形式三顺一丁，可以较好的反映时代特性，丁砖必须用整砖砌筑。里外皮拉结交错无通缝，添馅严实。墙面平整允许偏差5mm。灰缝直顺严实，灌浆饱满接茬自然。411墙面勾抹打点、清洗、墁水活4111勾抹打点：墙面缺棱掉角、酥碱、用钢刷子除净表面酥碱层，用水浇透。然后用三合灰加小麻刀勾抹平整，画出干摆逢。4112清洗、墁水活：基本完好未挖补部分先过一便钢刷子，然后用磨头墁水活，用砖药打点、擦净，露出真砖实缝。4113质量规定：三合灰配色靠砖色，砖面清除要干净，勾抹平整、光滑。化缝随旧平直。4114完活的墙面采用遮挡措施。石活灌浆用灰锁口，以防灰浆污染墙面。411地面工程411.1材料规定：所用砖料规格、品种、加工应遵照建筑物的时代特点和尺寸。要有出厂合格证明、检测报告。进场前做复试，不合格材料不准进场。411.2操作规定：地面拆除时对其铺墁形式和材料作具体的文字记录的照片，底衬层不动。如有局部衬层松动损坏，要重新解决补墁，材料使用城砖。411.3操作程序：抄平找中冲趟样趟揭趟浇浆挂油灰上缝串浆铲齿缝刹趟墁干活上药打点墁水活钻生。411.4地面挖补：先将残破砖剔除干净，按原砖种类规格加工补配，随旧自然。411.5地面墁完后凉活，钻生前要在砖面上均匀涂擦黑矾水。黑矾水的配制方法；把10份黑烟子用骨胶水化开，然后与1份黑矾混合。将木刨花与水一起煮熬，待水变色后将刨花滤净，然后把黑烟子和黑矾倒入红木水中再一起熬至深黑色为准。趁热把制成的黑矾水分两次泼洒在地面上，用麻刀或软布涂擦，即“泼墨”。“泼墨”后用生桐油浸泡
