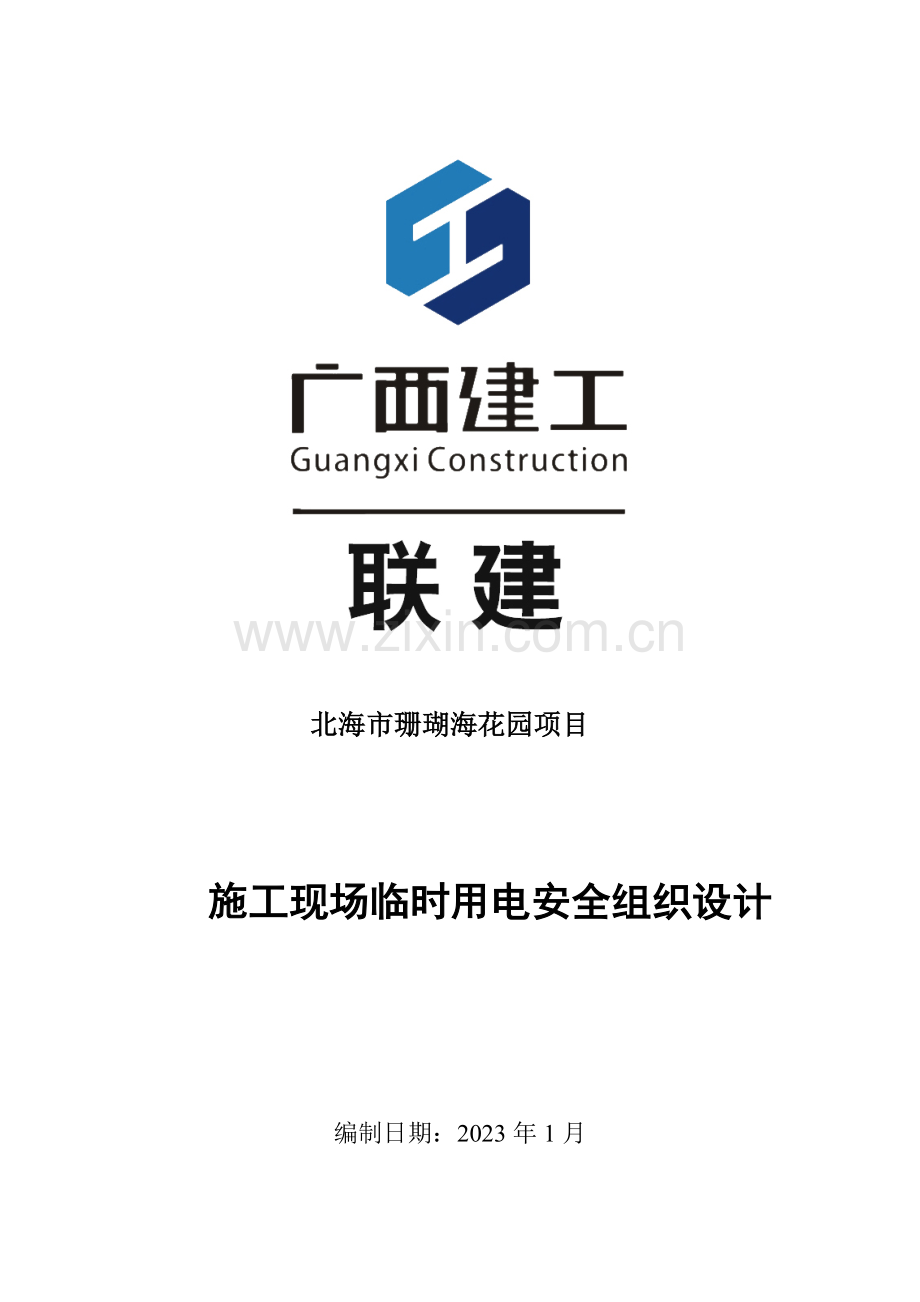

北海市珊瑚海花园项目

施工现场临时用电安全组织设计

编制日期：2023年1月

施工现场临时用电安全组织设计报审表
编号：监A-01- 00
表号：监A-01-
工程名称
北海市珊瑚海花园项目工程
致：广西柳州大地工程监理有限责任公司：
我方已根据施工协议的有关规定完毕了施工现场临时用电安全组织设计的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工现场临时用电安全组织设计

承包商(章)
项目经理
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审查意见：

项目监理机构(章)
总监理工程师
日 期
本表由承包商填报，一式三份，监理单位、业主、承包商各一份。
重要施工方案审批表
工 程 名 称
北海市珊瑚海花园
施组（方案）名称
施工现场临时用电安全组织设计
签 字 栏
职 务
日 期
编 制

校 核

校 核

复 核

（会 签）

审 核

审 批

说明：
1、施工现场临时用电安全组织设计及重要施工方案（详见重要施工方案流程表）需以下人员签字：
编制： 由项目工程师（或专业人员）编制并签字。
校核： 由项目经理、总承包事业部项目管理科长签字。
复核： 由总承包事业部主任工程师签字。
（会签：专业性强的方案增长会签栏，由专业人员签字。其它方案不用该栏）。
审核： 施组由项管处负责人签字；方案由总工办负责人签字。
审批： 由公司总工程师签字。
2、一般专项施工方案需以下人员签字：
编制： 由项目工程师（或专业人员）编制并签字。
校核： 由项目经理签字。
（会签：专业性强的方案增长会签栏，由专业人员签字。其它方案不用该栏）。
复核： 由总承包事业部主任工程师签字。
审核： 由总工办负责人签字。
审批： 由总工办负责人签字。
3、分包工程施工组织设计及方案：
由有资质的分包单位负责编制至审批，报总包单位审查备案。

目 录
第一章 工程概况 1
一、工程简述 1
二、编制依据 1
第二章 现场临时用电设立 1
一、施工现场勘察 1
二、配电系统 2
三、重要施工机械配置表 2
第三章 用电负荷计算 4
一、设备用电负荷计算 4
二、绘制临时供电系统图 22
第四章 安全用电技术措施 23
一、安全用电技术措施 23
二、安全用电组织措施 29
第五章 安全用电防火措施 30
一、施工现场发生火灾的重要因素 30
二、防止电气火灾的措施 31
第六章 防雷装置设计 32
第七章 接地装置设计 33
第八章 触电事故急救援 33

第一章 工程概况
一、工程简述
由北海市领海房地产开发有限公司投资开发的“珊瑚海”工程项目位于北海市南京路西侧、世纪新苑对面，场地总用地面积12108.5㎡，拟建多层商住楼4幢（1#～4#楼）,总建筑面积44677.68㎡。其中1#、2#楼为27层，3#、4#楼为9层，1#、2#楼范围及周边设地下室一层，地下室占地面积7276.37㎡。基础为桩筏基础。

二、编制依据
序 号
内 容
1
本工程施工图纸
2
本工程施工组织设计
3
《施工现场临时用电安全技术规范》（JGJ46-2023）
4
《施工现场临时用电安全技术暨图解》（JGJ46-2023）
5
公司《安全文明施工标准化管理图集》
6
《建筑施工安全检查标准》JGJ59-2023

第二章 现场临时用电设立
一、施工现场勘察
1、本工程所在施工现场范围内无各种埋地管线；周边无大的障碍物；无电磁干扰磁场；无外来粉尘污染；地表含水率较高，电阻值较小，有助于反复接地的设立。
2、施工电源：市高压线为架空（或埋地）方式已由甲方接入施工现场，其变压器容量为500kVA，设立位置详见附图六：施工现场临时用电平面图。
二、配电系统
1、甲方接入施工现场的变压器容量为500kVA，该变压器施工期间，非本项目专用变压器，可提供：⑴380V低压三相五线供电；⑵设有变压器次级配电总箱；⑶串接有计量设备（电度表）。
2、根据《施工现场临时用电安全技术规范》（JGJ46-2023），上述三相五线供电需要转换成为三相五线制，即采用局部TN-S系统供电，才干符合本工程施工现场临时用电安全之需要。
3、在通过甲方安装的计量电表后，本项目设立一个总配电箱，四条总干线回路（具体如附图二所示）；形成三级配电、两级保护的配电系统；四条干线回路均各设三处以上反复接地措施，并满足接地电阻R≤4Ω。
4、根据施工现场用电设备布置情况，四条干线回路均采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图。

三、重要施工机械配置表
北海珊瑚海花园1#回路临时用电（往1#楼及地下室）
序
号
设备名称
规格型号
数量
铭牌功率
P(kW)
暂载率（JC）
计算容量
Pe(kW)
1
塔吊
TUT5613
1台
1×47
40%
1×59.5
2
施工电梯
SCD100
1台
2×33
40%
1×83.5
3
搅拌机
JZC-350
1台
1×5.5

1×5.5
4
电弧焊机
BX3-120-1
1台
1×9
50%
1×12.7
5
电渣压力焊机
HSS-630
1台
1×25
50%
1×35.4
6
插入式振动器
ZN50
2台
2×1.1

2×1.1
7
平板式振动器
ZF220-50
2台
2×1.1

2×1.1
8
台式电锯
MJ114
3台
3×3

3×3
9
手提电锯

5台
5×1

5×1
10
加压泵
50GDL12-15×10
1台
1×11

1×11
11
室外照明

30
合计
241

北海珊瑚海花园2#回路临时用电（往2#楼及地下室）
序
号
设备名称
规格型号
数量
铭牌功率
P(kW)
暂载率（JC）
计算容量
Pe(kW)
1
塔吊
TUT5613
1台
1×47
40%
1×59.5
2
施工电梯
SCD100
1台
2×33
40%
1×83.5
3
搅拌机
JZC-350
1台
1×5.5

1×5.5
4
电弧焊机
BX3-120-1
1台
1×9
50%
1×12.7
5
电渣压力焊机
HSS-630
1台
1×25
50%
1×35.4
6
插入式振动器
ZN50
2台
2×1.1

2×1.1
7
平板式振动器
ZF220-50
2台
2×1.1

2×1.1
8
台式电锯
MJ114
3台
3×3

3×3
9
手提电锯

5台
5×1

5×1
10
加压泵
50GDL12-15×10
1台
1×11

1×11
11
室外照明

30
合计
241

北海珊瑚海花园3#回路临时用电（往3#、4#楼及钢筋加工场）
序号
设备名称
规格型号
数量
铭牌功率
P(kW)
暂载率（JC）
计算容量
Pe(kW)
1
施工井架

2台
2×7.5
40%
2×9.5
2
搅拌机

2台
2×5.5

2×5.5
3
钢筋截断机

2台
2×3

2×3
4
钢筋弯曲机

2台
2×3

2×3
5
钢筋调直机

1台
1×9

1×9
6
电弧焊机

2台
2×9
50%
2×12.7
7
电渣压力焊机

2台
2×25
50%
2×35.4
8
插入式振动器

2台
2×1.1

2×1.1
9
平板式振动器

2台
2×1.1

2×1.1
10
台式电锯

6台
6×3

6×3
11
手提电锯

10台
10×1

10×1
12
室外照明

15
合计
188.6

北海珊瑚海花园4#回路临时用电（生活用电）
序号
设备名称
规格型号
数量
铭牌功率
P(kW)
暂载率（JC）
计算容量
Pe(kW)
1
格力空调

15台
15×3.5

15×3.5
2
照明

50台
50×1

50×1
合计
102.5
第三章 用电负荷计算
一、设备用电负荷计算
(一)、施工条件
施工现场用电量登记表

序
号
设备名称
规格型号
数量
铭牌功率
P(kW)
暂载率（JC）
计算容量
Pe(kW)
1
塔吊
TUT5613
2台
2×47
40%
2×59.5
2
施工电梯
SCD100
2台
2×66
40%
2×83.5
3
搅拌机
JZC-350
2台
2×5.5

2×5.5
4
电弧焊机
BX3-120-1
2台
2×9
50%
2×11.4
5
电渣压力焊机
HSS-630
2台
2×25
50%
2×31.6
6
插入式振动器
ZN50
4台
4×1.1

4×1.1
7
平板式振动器
ZF220-50
4台
4×1.1

4×1.1
8
台式电锯
MJ114
6台
6×3

6×3
9
手提电锯

10台
10×1

10×1
10
加压泵
50GDL12-15×10
2台
2×11

2×11
11
施工井架

2台
2×7.5
40%
2×9.5
12
钢筋截断机

2台
2×3

2×3
13
钢筋弯曲机

2台
2×3

2×3
14
钢筋调直机

1台
1×9

1×9
15
室外照明

30
16
空调

15
15×3.5

15×3.5
17
日光灯

50
50×1

50×1
合计
728.1

(二)、设计内容和环节
1、拟定1#、2#、3#、4#四条回路各自的用电设备计算容量：
2、计算环节:
0-1-1-1#分派箱用电设备的负荷计算：
(1)施工电梯
Kx = 0.6,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.6×83.5 = 50.1kW
无功功率：Qjs = Pjs×tgφ = 50.1×1.333 =66.783kvar
0-1-1-2#分派箱用电设备的负荷计算：
(2)交流电弧焊机
Kx = 0.5,Cosφ = 0.4,tgφ = 2.291
有功功率：Pjs = Kx×Pe = 0.5×11.4 = 5.7kW
无功功率：Qjs = Pjs×tgφ = 5.7×2.291 = 13.059kvar
(3)加压泵
Kx = 0.75,Cosφ = 0.8,tgφ = 0.75
有功功率：Pjs = Kx×Pe = 0.75×11 = 8.25kW
无功功率：Qjs = Pjs×tgφ = 8.25×0.75 = 6.188kvar
(4)塔吊
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×59.5 = 17.85kW
无功功率：Qjs = Pjs×tgφ = 17.85×1.02 = 18.207kvar
0-1-1-3#分派箱用电设备的负荷计算：
(5)电渣压力焊机
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.7×31.6 = 22.12kW
无功功率：Qjs = Pjs×tgφ = 22.12×1.333 = 29.486kvar
(6)木工圆锯(3台)
Kx = 0.65,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.65×9 = 5.85kW
无功功率：Qjs = Pjs×tgφ = 5.85×1.333 = 7.798kvar
(7)平板式振动器(2台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×2.2 = 0.66kW
无功功率：Qjs = Pjs×tgφ = 0.66×1.02 = 0.673kvar
(8)插入式振动器(2台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×2.2 = 0.66kW
无功功率：Qjs = Pjs×tgφ = 0.66×1.02 = 0.673kvar
(9)灰浆搅拌器
Kx = 0.5,Cosφ = 0.55,tgφ = 1.518
有功功率：Pjs = Kx×Pe = 0.5×5.5 = 2.75kW
无功功率：Qjs = Pjs×tgφ = 2.75×1.518 = 4.175kvar
0-2-1-1#分派箱用电设备的负荷计算：
(10)施工电梯
Kx = 0.6,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.6×83.5= 50.1kW
无功功率：Qjs = Pjs×tgφ = 50.1×1.333 = 66.783kvar
0-2-1-2#分派箱用电设备的负荷计算：
(11)塔吊
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×59.5 = 17.85kW
无功功率：Qjs = Pjs×tgφ = 17.85×1.02 = 18.207kvar
(12)交流电弧焊机
Kx = 0.5,Cosφ = 0.4,tgφ = 2.291
有功功率：Pjs = Kx×Pe = 0.5×11.4 = 5.7kW
无功功率：Qjs = Pjs×tgφ = 5.7×2.291 = 13.059kvar
(13)加压泵
Kx = 0.75,Cosφ = 0.8,tgφ = 0.75
有功功率：Pjs = Kx×Pe = 0.75×11 = 8.25kW
无功功率：Qjs = Pjs×tgφ = 8.25×0.75 = 6.188kvar
0-2-1-3#分派箱用电设备的负荷计算：
(14)平板式振动器(2台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×2.2 = 0.66kW
无功功率：Qjs = Pjs×tgφ = 0.66×1.02 = 0.673kvar
(15)灰浆搅拌器
Kx = 0.5,Cosφ = 0.55,tgφ = 1.518
有功功率：Pjs = Kx×Pe = 0.5×5.5 = 2.75kW
无功功率：Qjs = Pjs×tgφ = 2.75×1.518 = 4.175kvar
(16)插入式振动器(2台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×2.2 = 0.66kW
无功功率：Qjs = Pjs×tgφ = 0.66×1.02 = 0.673kvar
(17)木工圆锯(3台)
Kx = 0.65,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.65×9 = 5.85kW
无功功率：Qjs = Pjs×tgφ = 5.85×1.333 = 7.798kvar
(18)电渣压力焊机
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.7×31.6 = 22.12kW
无功功率：Qjs = Pjs×tgφ = 22.12×1.333 = 29.486kvar
0-3-1#分派箱用电设备的负荷计算：
(19)钢筋切断机(2台)
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.65×6 = 3.9kW
无功功率：Qjs = Pjs×tgφ = 3.9×1.02 = 3.978kvar
(20)交流电弧焊机(2台)
Kx = 0.5,Cosφ = 0.4,tgφ = 2.291
有功功率：Pjs = Kx×Pe = 0.5×22.8 = 11.4kW
无功功率：Qjs = Pjs×tgφ = 11.4×2.291 = 26.117kvar
(21)钢筋弯曲机(2台)
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.65×6 = 3.9kW
无功功率：Qjs = Pjs×tgφ = 3.9×1.02 = 3.978kvar
(22)钢筋调直机
Kx = 0.65,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.65×9 = 5.85kW
无功功率：Qjs = Pjs×tgφ = 5.85×1.02 = 5.967kvar
0-3-2#分派箱用电设备的负荷计算：
(23)电渣压力焊机
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.7×31.6 = 22.12kW
无功功率：Qjs = Pjs×tgφ = 22.12×1.333 = 29.486kvar
(24)平板式振动器(2台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×2.2 = 0.66kW
无功功率：Qjs = Pjs×tgφ = 0.66×1.02 = 0.673kvar
(25)插入式振动器(2台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×2.2 = 0.66kW
无功功率：Qjs = Pjs×tgφ = 0.66×1.02 = 0.673kvar
(26)灰浆搅拌器
Kx = 0.5,Cosφ = 0.55,tgφ = 1.518
有功功率：Pjs = Kx×Pe = 0.5×5.5 = 2.75kW
无功功率：Qjs = Pjs×tgφ = 2.75×1.518 = 4.175kvar
(27)施工井架
Kx = 0.85,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.85×9.5 = 8.075kW
无功功率：Qjs = Pjs×tgφ = 8.075×1.333 = 10.764kvar
0-3-3#分派箱用电设备的负荷计算：
(28)电渣压力焊机
Kx = 0.7,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.7×31.6 = 22.12kW
无功功率：Qjs = Pjs×tgφ = 22.12×1.333 = 29.486kvar
(29)平板式振动器(2台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×2.2 = 0.66kW
无功功率：Qjs = Pjs×tgφ = 0.66×1.02 = 0.673kvar
(30)插入式振动器(2台)
Kx = 0.3,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.3×2.2 = 0.66kW
无功功率：Qjs = Pjs×tgφ = 0.66×1.02 = 0.673kvar
(31)施工井架
Kx = 0.85,Cosφ = 0.6,tgφ = 1.333
有功功率：Pjs = Kx×Pe = 0.85×9.5 = 8.075kW
无功功率：Qjs = Pjs×tgφ = 8.075×1.333 = 10.764kvar
(32)灰浆搅拌机
Kx = 0.5,Cosφ = 0.55,tgφ = 1.518
有功功率：Pjs = Kx×Pe = 0.5×5.5 = 2.75kW
无功功率：Qjs = Pjs×tgφ = 2.75×1.518 = 4.175kvar
0-4-1#分派箱用电设备的负荷计算：
(33)日光灯(50盏)
Kx = 1,Cosφ = 1,tgφ = 0
有功功率：Pjs = Kx×Pe = 1×5 = 5kW
无功功率：Qjs = Pjs×tgφ = 5×0 = 0kvar
(34)格力空调(5台)
Kx = 0.9,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.9×17.5 = 15.75kW
无功功率：Qjs = Pjs×tgφ = 15.75×1.02 = 16.065kvar
(35)格力空调(5台)
Kx = 0.9,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.9×17.5 = 15.75kW
无功功率：Qjs = Pjs×tgφ = 15.75×1.02 = 16.065kvar
(36)格力空调(5台)
Kx = 0.9,Cosφ = 0.7,tgφ = 1.02
有功功率：Pjs = Kx×Pe = 0.9×17.5 = 15.75kW
无功功率：Qjs = Pjs×tgφ = 15.75×1.02 = 16.065kvar
(37)总负荷计算
总的有功功率
Pjs = Kx×ΣPjs = 0.5×373.71 = 186.855kW
总的无功功率
Qjs = Kx×ΣQjs = 0.5×473.861 =236.931kvar
总的视在功率
Sjs = (Pjs2 + Qjs2)1/2 = (186.8552+236.9312)1/2 = 301.747kVA
总电流计算
Ijs = Sjs / (1.732 ×Ue) = 301.747/(1.732 ×0.38) = 458.47A

3、分派箱、开关箱进线电缆截面及其电器开关选择
选择程序：对照平面图和系统图先由用电设备至开关箱之间电缆及其电器计算选择，再由开关箱至分派箱计算，选择导线及开关设备。分派箱至开关箱导线采用铝芯橡胶绝缘导线敷设；室外架空铝导线按机械强度的最小截面为16mm2，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。
开关箱至用电设备的导线采用铜芯橡胶绝缘导线敷设。

(1)1#回路干线（1#楼）上导线截面及分派箱、开关箱内电器设备选择
—— 0-1-1#分派箱至0-1-1-1#分派箱导线截面及分派箱、开关箱内电器设备选择：
1)施工电梯开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6，Pe=83.5kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×83.5/(1.732 ×0.38×0.6) = 211.45A
b)选择导线
选择BX-4×70 mm2，空气明敷时其安全载流量为285A，满足规定。
c)选择电器设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 250A。

—— 0-1-1#分派箱至0-1-1-2#分派箱导线截面及分派箱、开关箱内电器设备选择：
2)电弧焊机开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.4，Pe=11.4kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×11.4/(1.732 ×0.38×0.4) = 43.303A
b)选择导线
选择BX-4×10 mm2 ，空气明敷时其安全载流量为85A，满足规定。
c)选择电器设备
选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir = 50A。

3)加压泵开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.8，Pe=11kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×11/(1.732 ×0.38×0.8) = 20.892A
b)选择导线
选择BX-4×10 mm2 ，空气明敷时其安全载流量为85A，满足规定。
c)选择电器设备
选择开关箱内开关为DZ5-30/3，其脱扣器整定电流值为Ir = 30A。

4)塔吊开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7，Pe=59.5kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×59.5/(1.732 ×0.38×0.7) = 129.15A
b)选择导线
选择BX-4×35 mm2 ，空气明敷时其安全载流量为180A，满足规定。
c)选择电器设备
选择开关箱内开关为DZ10-160/3，其脱扣器整定电流值为Ir = 160A。
5)电渣压力焊机开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6，Pe=31.6kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×31.6/(1.732 ×0.38×0.6) = 80.02A
b)选择导线
选择BX-4×16 mm2 ，空气明敷时其安全载流量为110A，满足规定。
c)选择电器设备
选择开关箱内开关为DZ10-100/3，其脱扣器整定电流值为Ir = 100A。

—— 0-1-1#分派箱至0-1-1-3#分派箱导线截面及分派箱、开关箱内电器设备选择：
6) 木工圆锯开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.6，Pe=3kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×3/(1.732 ×0.38×0.6) = 7.597A
b)选择导线
选择BX-4×10 mm2 ，空气明敷时其安全载流量为85A，满足规定。
c)选择电器设备
选择开关箱内开关为HG1-30/3，熔断器RC1A-60其最大熔体电流为 IRD = 60A。
7)平板式振动器开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7，Pe=1.1kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×1.1/(1.732 ×0.38×0.7) = 2.388A
b)选择导线
选择BX-4×10 mm2 ，空气明敷时其安全载流量为85A，满足规定。
c)选择电器设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 20A。
8)插入式振动器开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7，Pe=1.1kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×1.1/(1.732 ×0.38×0.7) = 2.388A
b)选择导线
选择BX-4×10 mm2 ，空气明敷时其安全载流量为85A，满足规定。
c)选择电器设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 20A。
9)灰浆搅拌器开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.55，Pe=5.5kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×5.5/(1.732 ×0.38×0.55) = 15.194A
b)选择导线
选择BX-4×10 mm2 ，空气明敷时其安全载流量为85A，满足规定。
c)选择电器设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 20A。
10)0-1-1#分派箱至0-1-1-1#分派箱导线截面及分派箱内开关的选择
a)计算电流
Ijx=167.133A
b)选择导线
选择BLX-4×50 mm2，空气明敷时其安全载流量为175A。
c)选择电器设备
选择分派箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
11) 0-1-1#分派箱至0-1-1-2#分派箱导线截面及分派箱内开关的选择
a)计算电流
Ijx=112.2176A
b)选择导线
选择BLX-4×35 mm2，空气明敷时其安全载流量为138A。
c)选择电器设备
选择分派箱内开关为DZ10-160/3，其脱扣器整定电流值为Ir=160A。
12)0-1-1#分派箱至0-1-1-3#分派箱导线截面及分派箱内开关的选择
a)计算电流
Ijx=69.6388A
b)选择导线
选择BLX-4×16 mm2，空气明敷时其安全载流量为85A。
c)选择电器设备
选择分派箱内开关为DZ10-100/3，其脱扣器整定电流值为Ir=100A。
14)0-1-1#分箱进线及进线开关的选择
a)计算电流
Kx=0.7，Cosφ=0.65，Pe=198.9kW
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×198.9/(1.732×0.38×0.65)=325.45A
b)选择导线
选择BLX-4×150 mm2，空气明敷时其安全载流量为360A。
c)选择电器设备
选择分派箱进线开关为DZ10-600/3，其脱扣器整定电流值为Ir=600A。
15)1#回路干线导线截面及出线开关的选择
a)计算电流
Kx=0.8，Cosφ=0.65，Pe=198.9kW
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.8×198.9/(1.732×0.38×0.65)=325.45A
由于该干线下有多个分派箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=325.45×1.1=357.995A
b)选择导线
选择BLX-4×150 mm2，空气明敷时其安全载流量为360A。
c)选择电器设备
选择分派箱进线开关为DZ10-600/3，其脱扣器整定电流值为Ir=600A。

(2)2#回路干线（2#楼）上导线截面及分派箱、开关箱内电器设备选择与1#回路相同；

(3)3#回路干线（3#、4#楼、钢筋棚）上导线截面及分派箱、开关箱内电器设备选择
—— 0-3-1#分派箱导线截面及分派箱、开关箱内电器设备选择：
1)钢筋切断机开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.7，Pe=3kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×3/(1.732 ×0.38×0.7) = 6.512A
b)选择导线
选择BX-4×10 mm2 ，空气明敷时其安全载流量为85A，满足规定。
c)选择电器设备
选择开关箱内开关为HG1-20/3，熔断器RC1A-15其最大熔体电流为 IRD = 15A。
2)交流电弧焊机开关箱内电器设备及导线截面选择（需要系数取1）:
a)计算电流
Kx = 1,Cosφ = 0.4，Pe=11.4kW
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1×11.4/(1.732 ×0.3
