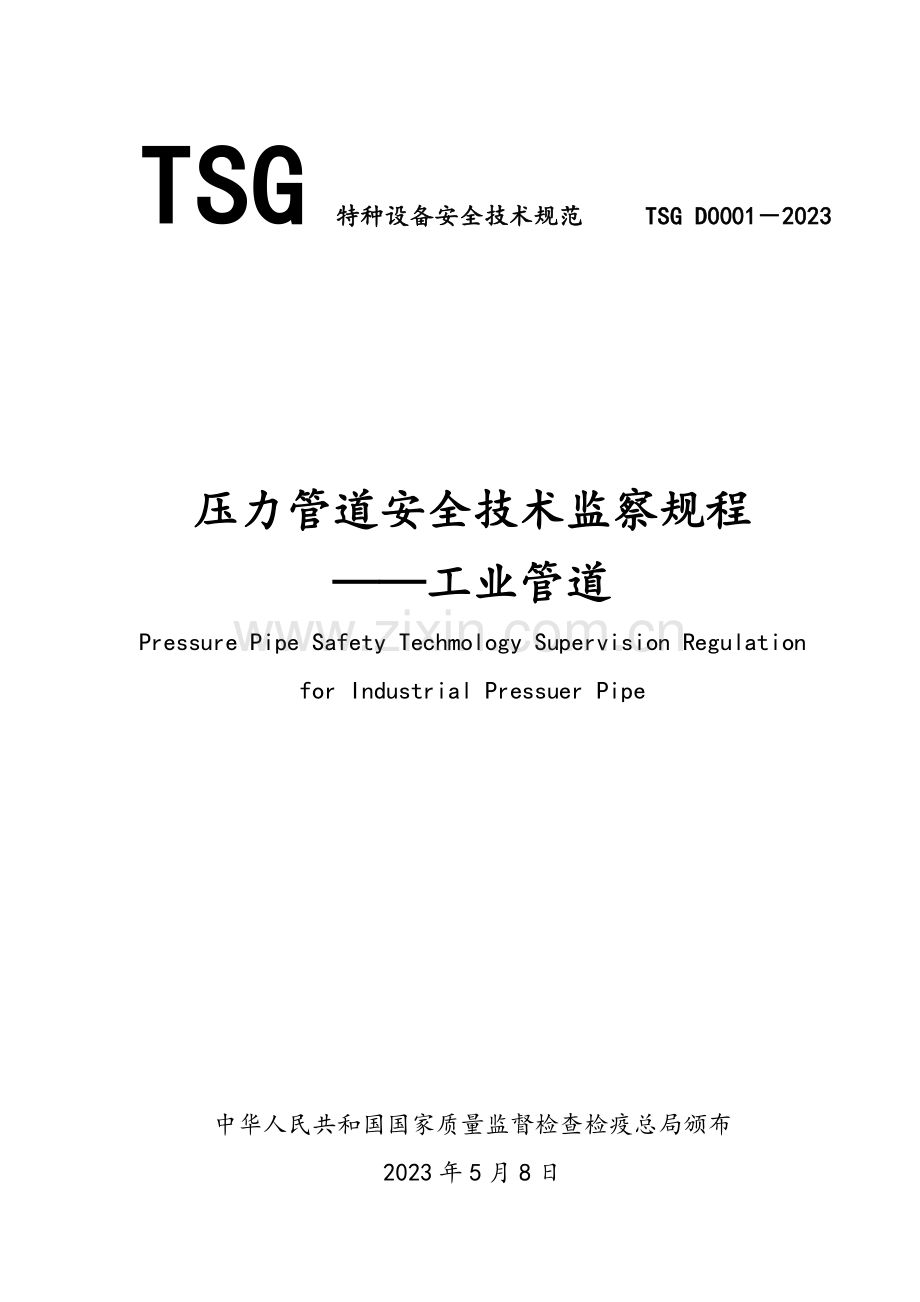

压力管道安全技术监察规程完整.doc

TSG特种设备安全技术规范 TSG D0001－2023

压力管道安全技术监察规程
——工业管道
Pressure Pipe Safety Techmology Supervision Regulation for Industrial Pressuer Pipe

中华人民共和国国家质量监督检查检疫总局颁布
2023年5月8日

目　　录

第一章 总 则 1
第二章 管道元件 3
第一节 基本规定 3
第二节 材 料 4
第三节 管道元件的使用 5
第三章 设 计 7
第四章 安 装 11
第一节 基本规定 11
第二节 焊接和热解决 12
第三节 现场制作和安装 13
第四节 焊接接头的外观检查和无损检测 14
第五节 耐压实验和泄漏实验 15
第五章 使用、改造、维修 18
第一节 使 用 18
第二节　改　造 20
第三节　维护保养、维修 20
第六章　定期检查 21
第七章　安全保护装置 22
第一节　基本规定 22
第二节　安全泄放装置（安全阀和爆破片装置） 24
第三节　阻火器与紧急切断阀 25
第四节　安　　装 26
第五节 检查和维修 27
第八章　附　则 28
附件A　工业管道级别及其介质毒性限度、腐蚀性和火灾危险性划分 29
附件B　压力管道元件产品合格证 32
附件C　压力管道设计文献 33
附件D　压力管道安装质量证明 36

压力管道安全技术监察规程
——工业管道

第一章 总 则
第一条 为了保证工业管道的安全运营，保障人民群众生命和财产安全，促进经济发展，根据《特种设备安全监察条例》，制定本规程。
第二条 本规程合用于同时具有下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
(一) 最高工作压力大于或等于0.1MPa(表压，下同)的；
(二) 公称直径(注1)大于25mm的；
(三) 输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
第三条 本规程合用的管道范围如下：
(一) 管道元件，涉及管道组成件(注2)和管道支承件(注3)；
(二) 管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头(焊缝、法兰、密封件及紧固件等)、管道与非受压元件的连接接头；
(三) 管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。
注1：公称直径即公称通径、公称尺寸，代号一般用DN表达。
注2：管道组成件，用于连接或者装配成承载压力且密封的管道系统的元件，涉及管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头、耐压软管、过滤器(如Y型、T型等)、管路中的节流装置(如孔板)和分离器等。
注3：管道支承件，涉及吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、鞍座、滚柱、托座、滑动支座、吊耳、管吊、卡环、管夹、U形夹和夹板等。
第四条 下列管道应当遵守其他有关安全技术规范的规定：
(一) 公称压力为42 MPa以上的管道；
(二) 非金属管道。
第五条 本规程不合用于下列管道：
(一) 电气、电讯专用的管道；
(二) 动力管道；
(三) 军事装备和核设施的管道；
(四) 海上设施和矿井井下的管道；
(五) 移动设备上的专用管道，如铁路机车、汽车、船舶、航空航天器等；
(六) 石油、天然气、地热等勘探和采掘装置的管道；
(七) 长输(油气)管道和油气田集输管道；
(八) 城乡市政公用设施的管道；
(九) 制冷空调设备本体所属的管道和采暖通风专业的管道；
(十) 其他特种设备安全技术规范管辖范围的管道。
第六条 管道元件的制造以及管道的设计、安装(含现场制作，下同)、改造、维修、使用和检查检测，应当执行本规程。
各级质量技术监督部门(以下简称质检部门)负责管道的安全监察工作，监督本规程的执行。
第七条 本规程是管道的基本安全规定，其他规定(如技术标准、公司内部规定等)不得低于本规程的规定。
第八条 本规程合用范围内的管道按照设计压力、设计温度、介质毒性限度、腐蚀性和火灾危险性划分为GC1、GC2、GC3三个等级。
管道级别以及介质毒性限度、腐蚀性和火灾危险性的划分见附件A。
第九条 管道元件的制造和管道的设计、安装的技术规定不符合本规程时，应当在借鉴和实验研究的基础上，进行形式实验或者技术鉴定，将所做实验的依据、条件、结果和第三方的检测报告，以及其他有关的技术资料，报国家质量监督检查检疫总局(以下简称国家质检总局)，由国家质检总局委托有关的技术组织或者技术机构组织技术评审。技术评审的结果通过国家质检总局批准后，方可试用。
第十条 管道元件的制造和管道的设计、安装和检查应符合BG/20801-2023《压力管道规范 工业管道》等相关国家标准的规定。直接采用国际标准或者国外标准时，应当先将其转化为公司标准或者工程规定。对于GC1级管道还应当报国家质检总局备案。必要时，由国家质检总局委托有关技术组织或者技术机构进行评审。无相应标准的，不得进行管道设计、安装和检查。
第十一条 从事管道元件制造和管道安装、改造、维修以及定期检查的无损检测人员，应当取得特种设备无损检测人员资格证书，并且在资格允许范围内从事无损检测工作。
从事管道元件制造和管道安装、改造、维修以及定期检查的无损检测机构应当取得国家质检总局颁布的《特种设备检查检测机构核准证》。
第十三条 从事管道元件制造和管道安装、改造、维修焊接的焊接人员(以下简称焊工)，必须焊工相应的《特种设备作业人员证》后，方可在有效期内承担合格项目范围内的焊接工作。
管道安全管理人员和操作人员应当取得相应的《特种设备作业人员证》。
第二章 管道元件
第一节 基本规定
第十四条 管道元件标准件的设计压力应当符合有关安全技术规范及其相应标准的规定。非标准件的管道元件还应当有设计计算书和图样。
第十五条 管道元件制造单位应当取得《特种设备制造许可证》，并且按照相关安全技术规范的规定，接受特种设备检查检测机构对其产品制造过程的监督检查。
第十六条 管道元件制造，应当有设计(技术)文献和制造工艺文献，并且符合有关安全热核规范及其相应标准的规定。
第十七条 管道组成件的制造，应当符合有关安全技术规范及其相应标准的规定，其制造过程中的焊接(涉及补焊)应当采用通过评估合格的焊接工艺，并且由持证焊工进行施焊。焊接工艺评估和焊工技能考试应当符合有关安全技术规范及其相应标准的规定。
第十八条 管道元件制造单位应当按照管道元件的供货批量，提供盖有制造单位质量检查章的产品质量证明文献，实行监督检查的管道元件，还应当提供特种设备检查检测机构出具的监督检查证书。
管道组成件的质量证明文献涉及产品合格证和质量证明书。产品合格证一般涉及产品名称、编号、规格型号、执行标准等(具体格式见附件B)。质量证明书除涉及产品合格证的内容外，一般还应当涉及以下内容：
(一) 材料化学成分；
(二) 材料以及焊接接头力学性能；
(三) 热解决状态；
(四) 无损检测结果；
(五) 耐压实验结果(合用于有关安全技术规范及其相应标准或者协议有规定的)；
(六) 型式实验结果(合用于有型式实验规定的)；
(七) 产品标准或者协议规定的其他检查项目；
(八) 外协的半成品或者成品的质量证明。
管道支承件应当按照有关安全技术规范及其相应标准的规定，提供产品质量证明文献。
产品合格证和质量证明书奶制造单位质量检查人员和质量保证工程师签章。
第十九条 管道组成件应当逐件采用标志进行标记。标志内容一般涉及制造单位代号或者商标、许可标志、材料(牌号、规格、炉批号)、产品编号等，并且应当符合有害安全技术规范及其相应标准的规定。产品规格较小，无法标记所有内容时，可以采用标签或者按照相应规定省略部分内容。从产品标志追溯到产品质量证明文献。
第二十条 管道用阀门除符合本规程外，还应当符合其他安全技术规范的规定。
第二节 材 料
第二十一条 管道组成件的材料选用应当满足以下各项基本规定，设计时根据特定使用条件和介质，选择合适的材料；
(一) 符合相应材料标准的元宝，其使用方面的规定符合管道有关安全技术规范的规定；
(二) 金属材料的延伸率不低于14%，材料在最低使用温度下具有足够的抗脆断，由于特殊因素必须使用延伸率低于14%的金属材料时，可以采用必要的防护措施；
(三) 在预期的寿命内，材料在使用条件下具有足够的稳定性，涉及物理性能、化学性能、力学性能、耐腐蚀性能以及应力腐蚀破裂的敏感性等；
(四) 考虑在也许发生火灾和灭火条件下的材料合用性以及由此带来的材料性能变化和次生灾害；
(五) 材料适合相应制造、制作加工(涉及锻造、铸造、焊接、冷热成形加工、热解决等)的规定，用于焊接的碳钢、低合金钢的含碳量应当小于或者等于0.30%；
(六) 几种不同的材料组合使用时，应当注意其也许出现的不得影响。
第二十二条 管道组成件采用新研制、无应用实例的国产材料，材料研制生产单位应当将实验验证资料和第三方检测报告报国家质检总局，由国家质检总局委托有关的技术组织或者技术机构进行技术评审。技术评审的结果通过0国家质检总局批准后，方可进行试制、试用。通过一定周期的试用、验证，进行型式实验或者技术鉴定后，报国家质检总局备案。
第二十三条 管道组成件所用材料采用国际标准或者国外标准时，应当符合下列规定：
(一) 选用国外压力管道规范允许使用并且已有使用实例的材料，该材料性能不得低于国内类似材料的有关安全技术规范及其标准规定，其使用范围符合有关安全技术规范及其标准的规定；
(二) 初次使用前，对化学成份、力学性能进行复验，并且进行焊接工艺评估，符合规定规定期，方可投入制造。
第三节 管道元件的使用
第二十四条 铸铁管道组成件的使用除符合本规程第二十五条的规定外，还应当符合以下规定：
(一) 铸铁(灰铸铁、可锻铸铁、球墨铸铁)不得应用于GC1级管道，灰铸铁和可锻铸铁不得应用于剧烈循环工况(注4)；
注4：剧烈循环工况的定义见GB/T20801.3-2023《压力管道规范 工业管道 第3部分：设计和计算》的规定。
(二) 球墨铸铁的使用温度高于-20℃，并且低于或者等于350℃。
第二十五条 灰铸铁可锻铸铁管道组成件可以在下列条件下使用，但是必须采用防止过热、急冷急热、振动以及误操作等安全防护措施：
(一) 灰铸铁的使用温度高于或者等于-10℃，并且低于或者等于300℃，设计压力小于或者等于2.0MPa；
(二) 可锻铸铁的使用温度高于-20℃，并且低于或者等于300℃，设计压力小于或者等于2.0MPa；
(三) 灰铸铁和可锻铸铁用于可燃介质时，使用温度高于或者等于150℃，设计压力小于或者等于1.0MPa。
第二十六条 碳素结构钢管道组成件(受压元件)的使用除符合第二十七条规定外，还应当符合以下规定：
(一) 碳素结构钢不得用于GC1级管道；
(二) 沸腾钢和半镇静钢不得用于有毒、可燃介质管道，设计压力小于或者等于1.6MPa，使用温度低于或者等于200℃，并且不低于0℃；
(三) Q215A、Q235A等A级镇静钢不得用于有毒、可燃介质管道，设计压力小于或者等于1.6MPa使用温度低于或者等于350℃，最低使用温度按照GB/T20801.1-2023《压力管道规范 工业管道 第1部分：总则》的规定；
(四) Q215B、Q235B等B级镇静钢不得用于极度、高度危害有毒介质管道，设计压力小于或者等于3.0MPa，使用温度低于或者等于350℃，最低使用温度按照GB/T20801.1的规定。
第二十七条 用于管道组成件的碳素结构钢的焊接厚度应当符合以下规定：
(一) 沸腾钢、半镇静钢，厚度不得大于12mm；
(二) A级镇静钢，厚度不得大于20mm；
(三) B级镇静钢，厚度不得大于20mm。
第二十八条 碳钢、奥氏体不锈钢钢管以及由其制造的对接焊管件的使用限制应当符合表1规定。
表1 钢管及其对接焊 件的使用限制
钢管标准
材料
钢管和管件制造工艺
不允许使用范围
GB/3091-2023
碳素结构钢
(注5)
(1) 电阻焊焊管(注6)；
(2) 电熔焊焊管及对接焊管件
(1) 按第二十六条和第二十七条规定；
(2) 剧烈循环工况；
(3) 电阻焊焊管的使用压力大于1.6MPa
 GB/T9711.1-1997
碳钢
电阻焊焊管(注6)
(1) GC1级管道；
(2) 设计压力大于4.0MPa；
(3) 剧烈循环工况
GB/T8163-2023
GB/T3087-2023
GB/T9711.1-1997
碳钢
无缝管及对接焊管件
GC1级管道(注7)
GB/T9711.1-1997
碳钢
电熔焊焊管及对接焊管件
GB/T12771-2023
HG/T20537.3-1992
奥氏体不锈钢
电熔焊焊管(不添加填充金属或者焊缝不做射线检测)及对霎焊管件
(1)GC1级管道；
(2)剧烈循环工况
HG/T29537.4-1992
电熔焊焊管(添加填充金属，但是焊缝不做射线检测)及对接焊管件、焊缝不做射线检测
注5：涉及碳素结构钢钢板制造的对接焊管件。
注6：不得采用电阻焊焊管制造对接焊管件。
注7：逐根进行超声检测，并且不低于GB/T5777-2023 《无缝钢管超声波控伤检查方法》 1.2.5级规定者，允许用于设计压力不大于4.0MPa的本规程A1.1(1)规定的管道。
注8：表1钢管标准名称如下：
(1) GB/T3091-2023《低压流体输送用焊接钢管》；
(2) GB/T9711.1-1997《石油天然气工业 输送钢管交货技术条件 第1部分：A级钢管》；
(3) GB/T8163-2023《输送流体用无缝钢管》；
(4) GB/T3087-2023《低中压锅炉用无缝钢管》；
(5) GB/T12771-2023《流体输送用不锈钢钢管》；
(6) HG/T20537.3-1992《化工装置用奥氏体不锈钢焊接钢管技术规定》；
(7) HG/T20537.4-1992《化工装置用奥氏体不锈钢焊接钢管技术规定》；
第二十九条 碳钢、碳锰钢、低温用镍钢不宜长期在425℃以上使用。
铬钼合金钢在400℃~550℃敬意长期使用时，根据使用经验和具体情况提出适当的回火脆性防护措施。
第三十条 奥氏体不锈钢使用温度高于 540℃(铸件高于425℃)时，应当控制材料含碳量不低于0.04%，并且在固溶状态下使用。
奥氏体不锈钢在540℃~900℃敬意长期使用时，应当采用适当防护措施防止材料脆化。
奥氏体不锈钢在以下条件下，还应当考虑发生晶间腐蚀的也许性：
(一) 低碳(C≤0.08%)非稳定化不锈钢，在热加工或者焊接后使用；
(二) 超低碳(C≤为0.03%)不锈钢，在高于425℃长期使用。
第三十一条 为防止硫、铅及其化合物在高温下侵蚀镍基合金导致晶界脆化，镍及镍基合金在含硫环境气氛下的使用温度上限应当符合表2的规定。
表2 镍及镍基合金的使用温度上限(℃)
材料
不含硫环境
蒸汽
含硫环境
氧化
H2还原
CO还原
氧化
还原
镍
(N4、N6)
1040
1260
1260
425
315
260
镍—铜
(NCu30)
540
1100
815
370
315
260
镍—铬—铁
(NS312)
1100
1150
1150
815
815
540
镍—铁—铬
(NS111、NS112
1100
1260
1150
980
815
540
第三十二条 金属材料及其焊接接头的冲击韧性应当符合有关安全技术规范及其材料标准的规定。
第三十三条 管道用密封件的选用应当考虑设计压力、设计温度以及介质、使用寿命等的规定，并且符合有关安全技术规范及其相应的密封材料标准的规定。
第三十四条 管道支承件的使用应当符合有关安全技术规范及其相应标准的规定。
第三章 设 计
第三十五条 管道的设计单位应当取得相应的设计许可证书。
管道工程设计应当符合本规程以及GB/T20801的规定(涉及使用单位规定的附加规定)，保证所设计的管道可以安全、连续、稳定、正常地生产运营。
第三十六条 管道设计文献一般涉及图纸目录和管道材料等级表、管道数据表(参见附件C)和设备布置图、管道平面布置图、轴测图、强度计算书、管道应力分析书，必要时还应当涉及施工安装证明书。
第三十七条 管道工程规定至少应当涉及以下内容：
(一) 管道材料等级表、防腐解决、隔热规定、吹扫与清洗、管道涂色规定；
(二) 管道元件技术条件；
(三) 工程设计选用管道元件时，应当考虑工程设计寿命的规定；
(四) 管道制作与安装(涉及焊接)技术条件；
(五) 实验和检查规定。
第三十八条 管道图纸目录和管道平面布置图上应当加盖设计单位设计许可印章。
第三十九条 管道数据表、管道材料等级表、设备布置图、管道平面布置图、强度计算书和管道应力分析计算书等重要设计图样和文献，应当有设计、校核、审核三级签字。GC1级管道的管道材料等级表和管道应力分析计算书还应当有设计审定人签字。
第四十条 管道设计压力应当不小于在操作中也许碰到的最苛刻的压力与温度组合工况的压力。
管道操作工况超过设计条件时，应当符合GB/T20801关于允许超压的规定。
第四十一条 管道组成件合用压力的选用应当符合以下规定：
(一) 法兰、阀门等管道元件的合用压力，符合相关标准所规定的相应于设计温度的压力—温度额定值的规定；
(二) 直管、斜接弯头、弯管、盲板、非标法兰以及支管连接管件的合用压力按照GB/T20801进行计算拟定；
(三) 承插和螺纹管件的合用压力按照相关标准规定的直管壁厚拟定；
(四) 对焊管件和支管座的合用压力按照GB/T20801计算拟定，无法进行计算时，可以由验证实验拟定。
不能按照本条(一)~(四)项拟定合用压力的管道组成件，也可以根据使用经验、应力分析、型式实验等方法拟定其合用压力，但需通过国家质检总局委托的技术组织或者技术机构的技术评审。
第四十二条 管道设计温度应当按照操作中也许碰到的最苛刻的压力与温度组合工况的温度拟定。
第四十三条 环境温度低于0℃时，应当有防止切断阀、控制阀、安全保护装置和其他管道组成件的活动部件外表面结冰的措施。
第四十四条 当金属管道外壁温度受大气环境条件影响，压力管道设计时所考虑的最低环境温度，可以按照该地区气象资料，取历年来月平均最低气温的最低值(注9)。
注9：月平均最低气温是指当月各天的最低气温值相加后除以当月的天数。
第四十五条 管道组成件的强度计算应当符合GB/T20801的规定。凡是与机泵类等动设备相连，或者在高温、高压下使用，或者循环当量娄大于7000，以及工程设计中有严格规定的管道，都应当进行管道应力分析。
第四十六条 管道应力分析中应当考虑以下各类荷载的影响以及其他因素产生的荷载和作用力的相关作用：
(一) 介质压力、管道自重(涉及隔热层、管道组成件以及介质重量)等持久荷载；
(二) 风荷载、地震荷载以及由于阀门关闭引起的压力适时升高、泄放阀打开时对管道的冲击反力等临时荷载。
(三) 温差荷载、固定支吊架或者端点位移对管道的交变或者非交变荷载。
第四十七条 管道轴向应符合以下规定：
(一) 持久荷载组合工况下的管道轴向应力小于或者等于最高工作温度下的材料许用应力；
(二) 持久荷载和必须考虑的临时荷载组合工况下的管道轴向应力小于或者等于1.33倍最高工作温度下的材料许用应力。
第四十八条 管道组成件的最小厚度应当考虑涉及腐蚀、冲蚀、螺纹深度或者沟槽深度所需的裕量。为了防止由于支承、结冰、回填、运送、装卸或者其他因素引起的附加荷载而产生超载应力，导致损坏、垮塌或者失稳，必要时，应当增长管壁厚度。
第五十条 拟定金属许用应力S的基准见表3。
表3 拟定金属许用应力S的基准
材料
许用应力(应当小于或者等于下列各值中的最小值，MPa)
抗拉强度下限值
(Rm)
屈服强度下限值
(ReL)
设计温度下屈服强度
(RteL)
持久强度平均值或持久强度最低值
(σtD或σtDmin)
蠕变极限平均值
(σtn)
灰铸铁

—
—
—
—
球墨铸铁
可锻铸铁

—
—
—
—
碳钢(注10)、合金钢、铁素体不锈钢、延伸率小于35%的奥氏体不锈钢、双相不锈钢、钛和钛合金、铝和铝合金

,

延伸率大于或者等于35%的奥氏体不锈钢和镍基合金

0.9
(注11)
,

注10：A级碳素结构钢许用应力，为表3各列最低值乘以0.92。
注11：对于法兰或者其他有微量永久变形就经也许引起泄漏或者故障的场合不能采用。
第五十一条 管道组成件的设计和选用应当符合GB/T20801的规定。
第五十二条 压力管道的法兰、垫片、紧固件的设计应当遵照HG 20592~20635-1997《钢制管法兰、垫片、紧固件》等相关标准的规定。
第五十三条 为了保证法兰接头的密封规定，设计时应当遵循以下原则：
（一） 平焊法兰不得用于温度频繁变化的管道，特别是法兰未做隔热的场合；
（二） 剧烈循环工况的管道采用法兰连接时选用带颈对焊法兰；
（三） 胀接法兰、螺纹法兰不得用于GC1级管道和腐蚀性极强的环境中；
（四） 扩口翻边法兰不得用于剧烈循环工况；
（五） 法兰连接的紧固件符合预紧与操作条件下垫片的密封规定，低强度紧固件不得用于剧烈循环工况下的法兰接头；
（六） 垫片根据流体性质、使用温度、压力以及法兰密封面等因素选用，垫片的密封荷载与法兰的压力等级、密封面型式和表面粗糙度以及紧固件相匹配；
（七） GC1级管道以及有毒、可燃介质管道，规定其法兰接头的紧固载荷和紧固程序，保证法兰接头的密封性能。
第五十四条 管道支吊架的设计和选用应当符合GB/T20801的规定。设计时应当遵循以下原则：
(一) 保证所有管道支吊架具有足够的强度和刚度；
(二) 管道支吊架与管道连接构件的设计，保证连接处不会产生过大的局部弯曲应力，并且不会使管子变形，循环荷载的场合，可以减小连接处的应力集中。
第五十五条 可燃、有毒或者有腐蚀性的有害介质的排放解决，应当符合国家有关规定。
第五十六条 对介质毒性为极度危害或者高度危害以及可燃流体的管道系统，在安装施工完毕后应当进行泄漏实验。泄漏实验的具体规定应当在设计文献上做出规定。
第四章 安 装
第一节 基本规定
第五十七条 管道安装单位应当取得特种设备安装许可，安装单位应当对管道的安装质量负责。
第五十八条 管道施工前，安装单位应当填写《特种设备安装改造维修告知书》，向管道安装工程所在地负责管道使用登记的质量技术监督部门(以下简称使用登记机关)书面告知，并且按照规定接受监督检查。
无损检测机构不从属于安装单位，并且不是由安装单位直接委托的，也应当在检测前，书面告知管道安装工程所在地的使用登记机关，并且按照规定接受监督检查。
第五十九条 管道安装施工前，安装单位应当编制管道安装的工艺文献，如施工组织设计、施工方案等，经使用单位(或者其委托方技术负责人)批准后方可进行管道安装工作。管道的安装质量应当符合GB/T20801以及设计文献的规定。
第六十条 监督检查机构应当按照压力管道安装监督检查规则的规定进行监督检查。管道安装竣工后，监督检查机构应当及时出具安装监督检查证书和报告，作为管道安装工程竣工验收和办理使用登记的依据。
第六十一条 管道安装工程竣工后，安装单位及其无损检测单位应当将工程项目中的管道安装及其检测资料单独组卷，向管道使用单位(或者其委托方技术负责人)提交安装质量证明文献，并且由管道使用单位在管道使用寿命期内保存。
安装质量证明文献至少应当涉及下列内容：
(一) 管道安装质量证明书，其内容和格式参照附件D；
(二) 管道安装竣工图，至少涉及管道轴测图、设计修改文献和材料代用单等；
(三) 管道轴测图上标明管道受压元件的材质和规格、焊缝位置、焊缝编号(区别现场固定焊的焊缝和预制焊缝)、焊工代号、无损检测方法、局部或者抽样无损检测焊缝的位置、焊缝补焊位置、热解决焊缝位置等，并且可以清楚地反映和追溯管道组成件和支承件；
(四) 管道元件的产品合格证、质量证明书或者复验、实验报告(由使用单位或其委托方采购的管道元件除外)；
(五) 管道施工检查记录、无损检测报告、检查和实验报告；
提交安装质量证明文献时，同时还需要提交安装监督检查报告。
第二节 焊接和热解决
第六十二条 所有管道受压元件的焊接以及受压元件与非受压元件之间的焊接，必须采用经评估合格的焊接工艺，施焊单位必须对焊接工艺严格管理。
管道受压元件的焊接工艺评估应当符合有关安全技术规范及其相关标准的规定。焊接工艺评估完毕后，焊接工艺评估报告和焊接工艺指导书应当通过施焊单位焊接责任工程师审核，质量保证工程师批准，并且存入技术档案。
第六十三条 用于管道受压元件焊接的焊接材料，应当符合有关安全技术规范及其相关标准的规定。焊接材料应当有质量证明文献和相应标志，使用前应当进行检查和验收，不合格者不得使用。施焊单位应当建立焊接材料的保管、烘干、清洗、发放和回收管理制度。
第六十四条 焊接设备的电流表、电压表等仪器仪表，以及规范参数调节装置应当定期检定和校验，否则不得用于管道受压元件的焊接。
第六十五条 对施工现场的焊接环境应当进行严格管制。焊接的环境温度应当保证焊件焊接所需的足够温度和焊工技能操作不受影响。焊件表面潮湿，或者在下雨、下雪、刮风期间，焊工及其焊件无保护措施时，不得进行焊接。
第六十六条 管道焊接接头的位置，坡口的加工、清理与检查，焊件组对，焊前预热等，应当符合GB/T20801的规定。管道焊接接头的位置应当便于焊接和热解决，并且尽量避开应力集中区。焊口组对时，除设计文献规定的管道预拉伸或者预压缩焊口外，不得强行组对。
第六十七条 GC1级管道的单面对接焊接接头，设计温度低于或者等于-20℃的管道，淬硬倾向圈套的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊道焊接，且表面不得有电弧擦伤。
第六十八条 钛材焊接前和焊接过程中应当防止坡口污染。焊缝每焊完一道均应当进行表面颜色检查，表面颜色不合格者应当立即除去，重新焊接。表面颜色检查可参照相关标准执行。
第六十九条 焊接接头焊完后，应当在焊接接头附近做焊工标记。对无法直接在管道受压元件上作焊工标记的，可以采用管道轴测图上标注焊工代号的方法代替。
第七十条 不合格焊接接头的返修，应当符合以下规定：
(一) 返修前进行缺陷产生的因素分析，提出相应的返修措施；
(二) 补焊采用经评估合格的焊接工艺，并且由合格焊工施焊；
(三) 同一部位(指焊补的填充金属重叠的部位)的返修次数超过2次时，必须考虑对焊接工艺的调整，重新制定返修措施，经施焊单位技术负责人批准后方可进行返修；
(四) 返修后按照原规定的检查方法重新检查，并且连同返修以及检查记录(明确返修次数、部位、返修后的无损检测结果)一并记入技术文献和资料中提交给使用单位；
(五) 规定焊后热解决的管道，必须在热解决前进行焊接返修，假如在热解决后进行焊接返修，返修后需要再做热解决。
第七十一条 应当按照设计文献和GB/T20801的规定，管道受压元件在弯曲和成形后，对焊接接头在焊后进行热解决。热解决单位在热解决前应当编制热解决工艺。热解决设备应当配有自动记录曲线的测温仪表，并且经计量检定合格。
第七十二条 热弯和热成形的管道受压元件、消除应力热解决的焊接接头，热解决后应当检测硬度值。硬度检测的数量、部位以及结果应当符合设计文献或者GB/T20801的规定。
第三节 现场制作和安装
第七十三条 需要地现场制作的管道元件，应当按照本规程和GB/T20801的有关规定进行加工制作、焊接、热解决、检查和实验。
第七十四条 管道元件在安装前应当按照设计文献和GB/T20801的规定进行材质复检、阀门实验、无损检测或者其他的产品性能复难，不合格者不得使用。
第七十五条 夹套管的内管必须使用无缝钢管，内管管件应当使用无缝或者压制对焊管件，不得使用斜接弯头。当内管有环向焊接接头时，该焊接接头应当经100%射线检测合格，并且经耐压合格后方可封入夹套。
第七十六条 管道元件在施工过程中应当妥善保管，不得混淆或者损坏，其标记应当明显清楚。材质为不锈钢、有色金属的管道元件，在储存期间不得与碳钢接触。管子在切割和加工前应当做好标记移植。
第七十七条 管道连接时，不得用强力对口、加热管子、加偏垫或者加多层垫等方法来消除接口端面的空隙、偏斜、错口或者不同心等缺陷。法兰接头的安装应当符合本规程第五十三条第(七)项的规定。管子与设备的连接应当在设备安装定位紧固地脚螺栓后自然地进行。
第七十八条 埋地管道的回填必须在耐压实验、泄漏实验和防腐层检测合格后进行，并且按照隐蔽工程进行验收。
第七十九条 管道支、吊架以及管道补偿装置的安装和调整应当按照GB/T20801和设计文献的规定进行。补偿装置应当按照设计文献的规定进行预拉伸或者预压缩，固定支架应当在补偿装置预拉伸或者预压缩前进行固定。
第八十条 有静电接地规定的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。当值超过GB/T20801或者设计文献的规定期，应当设立跨接导线(在法兰或者螺纹接头间)和接地引线。对于不锈钢管道和钛管道，跨接导线或者接地引线不得与钛管道与不锈钢管道直接连接，应当采用钛板及不锈钢板过渡。
第八十一条 不锈钢和有色金属管道的制作和安装应当按照GB/T20801、相关专业标准和设计文献的规定进行。
第四节 焊接接头的外观检查和无损检测
第八十二条 所有管道的焊接接头应当先进行外观检查，合格后才干进行无损检测。焊接接头外观检查的检查等级和合格标准应当符合GB/T20801的规定。
第八十三条 有延迟裂纹倾向的材料应当在焊接完毕24h后进行无损检测。有再热裂纹倾向的焊接接头，当规定需要进行表面无损检测(磁粉检测或者渗透检测，(下同)时，应当在焊后和热解决后各进行1次。
第八十四条 管道受压元件焊接接头表面无损检测的检测等级、检测范围和部位、检测数量、检测方法、合格规定应当不低于GB/T20801和JB/T4730-2023《承压设备无损检测》的规定。被检焊接接头的选择应当涉及每个焊工所焊的焊接接头，并且固定焊的焊接接头不得少于检测数量的40%。
第八十五条 管道受压元件焊接接头射线检测和超声检测的等级、范围和部位、数量、方法等应当符合以下规定：
(一) 名义厚度小于或者等于30mm的管道，对拉接头采用射线检测，假如采用超声检测代替射线检测，需要取得设计单位的认可，并且检测数量应当与射线检测相同，管道名义厚度大于30mm的对接接头可以采用超声检测代替射线检测；
(二) 公称直径大于或者等于500mm的管道，对每个环向焊接接头进行局部检测，公称直径小于500mm的管道，可以根据环向焊接接头的数量按照规定的检测比例进行抽样检测，抽样检测中，固定焊焊接接头的检测数量不得小于其数量的40%；
(三) 进行抽样检测的环向焊接接头，涉及其整修圆周长度，进行局部检测的焊接接头，最小检测长度不低于152mm；
(四) 被检焊接接头的选择，涉及每个焊工所焊的焊接接头，并且在最大范围内涉及与纵向焊接接头的交叉点，当环向焊接接头与纵向焊接接头相交时，最少检测38mm长的相信纵向焊接接头。
无损检测的合格规定应当不低于GB/T20801和JB/T4730的规定。
第八十六条 无损检测发现的超标缺陷，必须进行返修，返修后应当仍然按照原规定的无损检测方法进行检测。对规定进行抽样或者局部无损检测的焊接接头，当发现不允许缺陷时，应当用原规定的无损检测方法，按照GB/T20801的规定进行累进检查。
未进行无损检测的管道焊接接头，安装单位也应当对其质量负责。
第八十七条 实行无损检测的检查检测机构必须认真做好无损检测记录，对的填写检测报告，妥善保管无损检测档案和底片(涉及原缺陷的底片)、超声自动记录资料，无损检测档案、底片和超声自动记录的保存期限不得少于7年。7年后假如使用单位需要，可以转交使用单位保管。
第五节 耐压实验和泄漏实验
第八十八条 管道的耐压实验应当在热解决、无损检测合格后进行。耐压实验一般采用液压实验，或者按照设计文献的规定进行气压实验。假如不能进行液压实验，通过设计单位批准可以采用气压实验或者液压-气压实验代替。脆性材料严禁使用气体进行耐压实验。
对于GC3级管道，通过使用单位或者设计单位批准，可以采用有效的安全保障条件下，结合试车，按照GB/T20801的规定，用管道输送的流体进行初始运营实验代替耐压实验。
第八十九条 液压实验应当符合以下规定：
(一) 一般使用洁净水，当对奥氏体不锈钢管道或者对连有奥氏体不锈钢管道或者设备的管道进行液压实验进，水中氯离子含量不得超过0.005%，假如对管道或者工艺有不良影响，可以使用其他合适的无毒液体，当采用可燃介质进行实验时，其闪点不得低于50℃；
(二) 实验时的液体温度不得低于5℃，并且高于相应金属材料的脆性转变温度；
(三) 承受内压的管道除本第(五)项规定外，系统中任何一处的液压实验压力均不低于1.5倍设计压力，当管道的设计温度高于实验温度时，实验压力不得低于公式(1)的计算值，当PT在实验温度下产生超过管道材料屈服强度的应力时，应当将实验压力PT降至不超过屈服强度时的最大压力；
(1)
式中：
PT——实验压力，MPa；
P——设计压力，MPa；
S1——实验温度下管子的许用应力，MPa；
S2——设计温度下管子的许用应力，MPa；
当大于6.5时，取6.5。
(四) 承受外压的管道，其实验压力应当为设计内、外压差的1.5倍，并且不得低于0.2MPa;
(五) 当管道与宣传品作为一个系统统一进行液压实验，管道实验压力小于或者等于容器的实验压力时，应当按照管道的实验压力进行实验，当管道实验压力大于容器的实验压力，并且无法将管道与容器隔开、同时容器的实验压力大于或者等于按本条第(三)项计算的管道实验压力的77%时，通过设计单位批准，可以按容器的实验压力进行实验；
(六) 夹套管内管的实验压力按照内部或者外部设计压力的高者拟定，夹套管外管的实验压力按本条第(三)项拟定；
(七) 实验缓慢升压，待达成实验压力后，稳压10min，再将实验压力降至设计压力，保压30min，以压力不降、无渗漏为合格；
(八) 实验时必须排净管道内的气体，实验过程中发现泄漏时不得带压解决，实验结束排液时需要防止形成负压。
第九十条 气压实验应当符合以下规定：
(一) 实验所用的气体为干燥洁净的空气、氮气或者其他不易燃和无毒的气体；
(二) 严禁使实验温度接近金属的脆性转变温度；
(三) 实验时装有超压泄放装置，其设定压力不得高于1.1倍实验压力或者实验压力加0.34MPa(取其较低值)；
(四) 承受内压钢管以及有色金属管道的实验压力为设计压力的1.15倍；
(五) 实验前必须用实验气体进行预实验，实验压力为0.2MPa；
(六) 实验时，应当逐步缓慢增长压力，当压力升至实验压力的50%时，如未发现异常或泄漏现象，继续按实验压力的10%逐级升压，直至实验压力，然后将压力降至设计压力进行检查，以发泡剂检查不泄漏为合格，实验过
