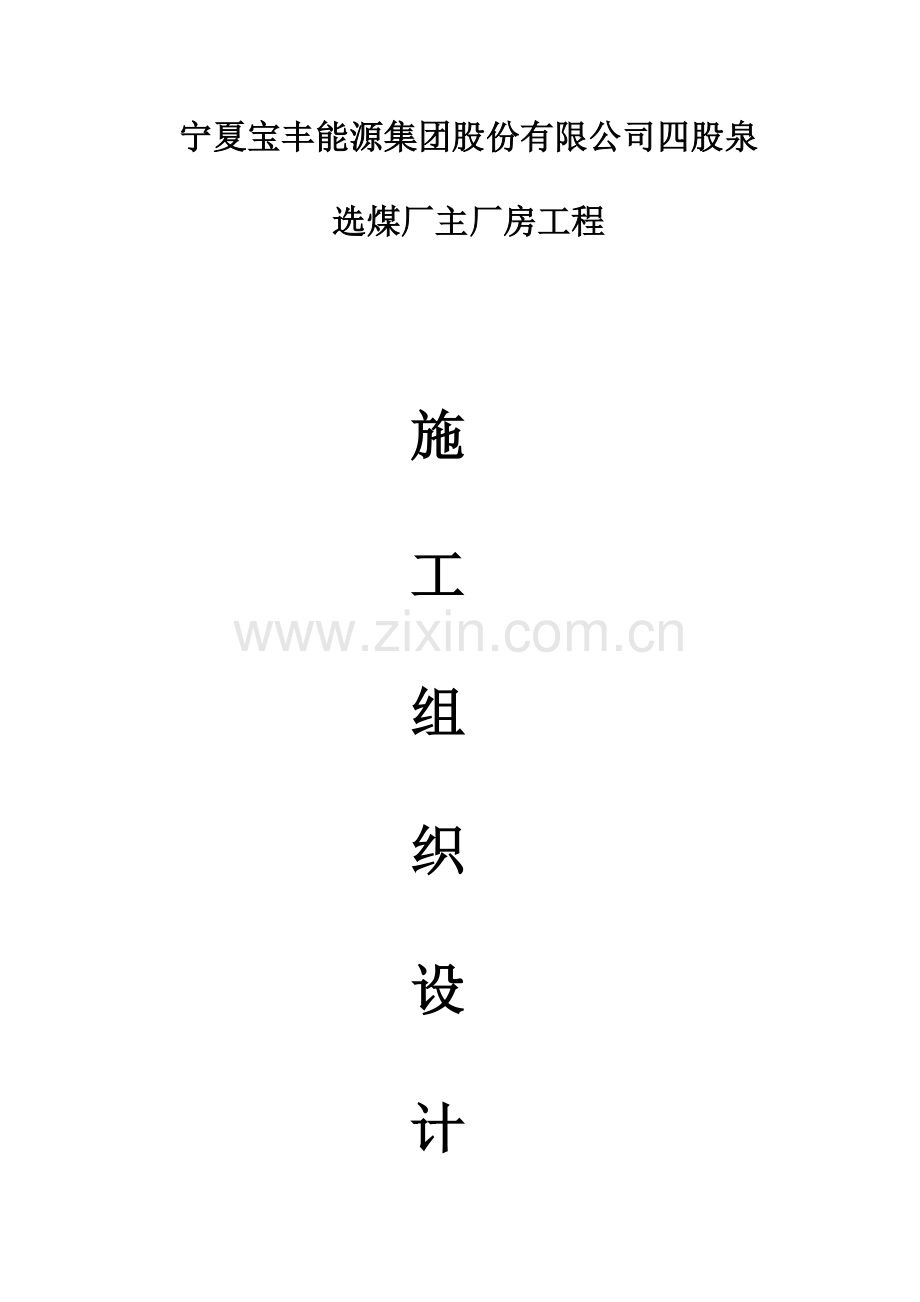

宁夏宝丰能源集团股份有限公司四股泉 选煤厂主厂房工程

施
工
组
织
设
计

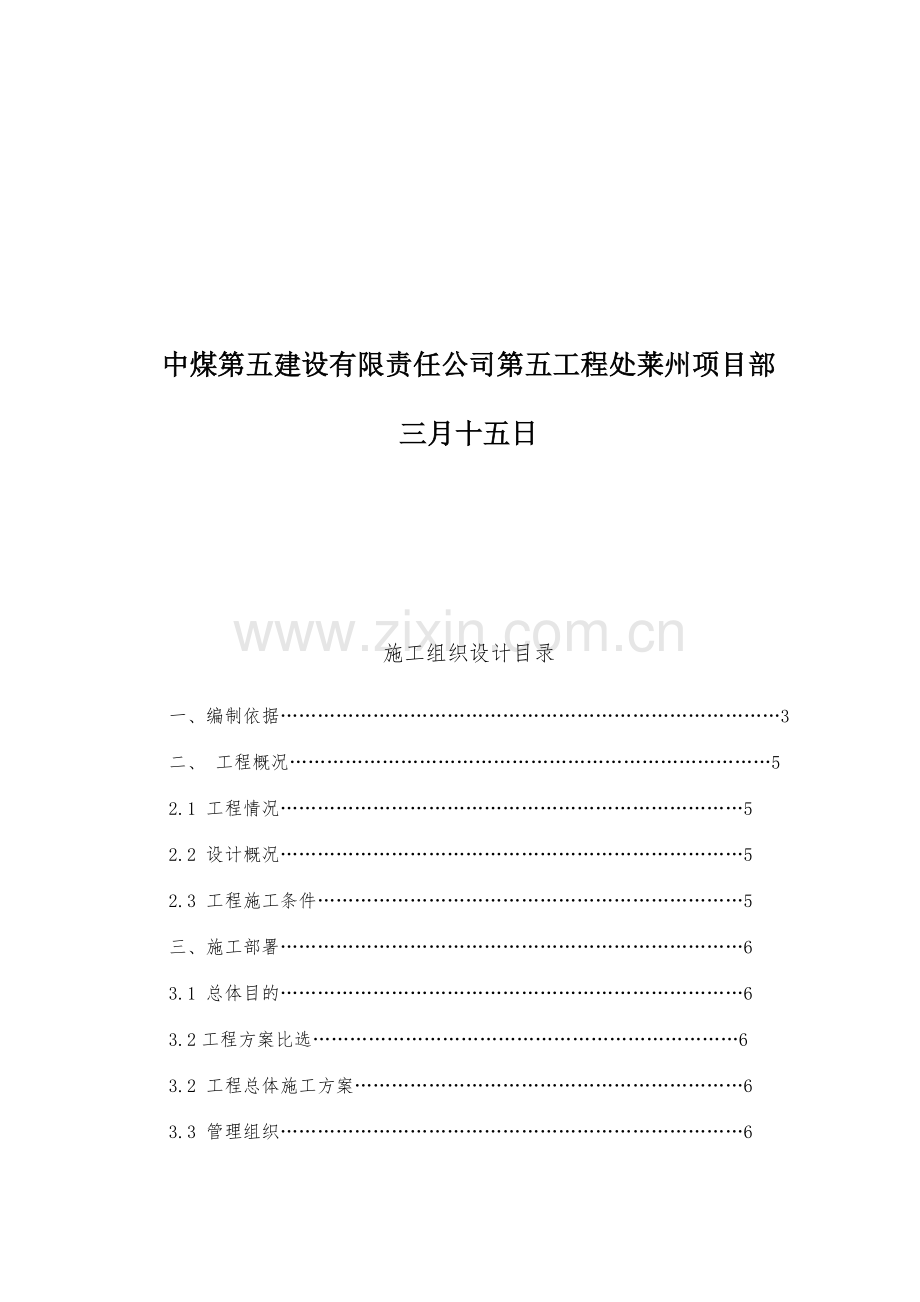

中煤第五建设有限责任公司第五工程处莱州项目部
三月十五日

施工组织设计目录
一、编制依据………………………………………………………………………3
二、 工程概况……………………………………………………………………5
2.1 工程情况…………………………………………………………………5
2.2 设计概况…………………………………………………………………5
2.3 工程施工条件……………………………………………………………5
三、施工部署…………………………………………………………………6
3.1 总体目的…………………………………………………………………6
3.2工程方案比选……………………………………………………………6
3.2 工程总体施工方案………………………………………………………6
3.3 管理组织…………………………………………………………………6
四、施工准备与资源配置计划 …………………………………………… 7
4.1技术准备 …………………………………………………………………7
4.2施工现场准备……………………………………………………………10
4.3资源配置计划……………………………………………………………11
五、重要施工方法 ……………………………………………………………15
5.1工程测量…………………………………………………………………14
5.2土方工程…………………………………………………………………15
5.3基础地梁墙梁施工工程…………………………………………………16
5.4主体砌体工程……………………………………………………………17
5.5门窗工程…………………………………………………………………18
5.6楼地面工程………………………………………………………………18
5.7钢结构工程………………………………………………………………19
5.8设备基础施工… …………………………………………… …………26
5.9水电暖安装工程… ……………………………………………………27
4.10钢楼梯工程 ……………………………………………………………28
六、雨季施工措施……………………………………………………………31
6.1土方工程施工……………………………………………………………31
6.2钢筋工程…………………………………………………………………31
6.3模板工程…………………………………………………………………32
6.4混凝土工程………………………………………………………………32
6.5 电气设备…………………………………………………………………32
七、 进度管理计划……………………………………………………………32
八、质量管理计划……………………………………………………………34
8.1质量保证总体规划………………………………………………………34
8.2建立项目质量管理机构并明确职责……………………………………36
8.3建立完善施工质量检查制度……………………………………………37
8.4分部工程质量保证措施…………………………………………………38
九、职业健康安全管理计划…………………………………………………40
9.1职业健康安全目的………………………………………………………40
9.2建立管理层次项目机构并明确职责……………………………………40
9.3安全保证措施……………………………………………………………41
9.4临时用电…………………………………………………………………42
9.5机械设备使用……………………………………………………………43
9.6管理人员安全生产责任制………………………………………………44
十、 文明施工及环境管理计划………………………………………………47
9.1文明施工…………………………………………………………………47
9.2环境管理计划……………………………………………………………47

一、编制依据
1 、施工协议（名称及编号）
2 、施工图纸
2.1、S23834-2600-1~21（建筑及结构）
3 、重要法规
3.1、《工程建设法》
3.2、《建设施工协议法》
3.3、《建设工程质量法》
3.4、《建设工程施工质量验收统一标准》
3.5、《招投标法》
3.6、《建设工程相关法律法规》
3.7、《工程建设标准强制性条文》
3.8、《建设工程质量管理条例》
3.9、《中华人民共和国建筑法》
3.10、《建设工程安全生产管理条例》
4、 重要规范、规程
序号
规 范 名 称
编 号
1
混凝土结构设计规范
GB50010-2023
2
混凝土结构工程施工质量验收规范
GB50204-2023
3
建筑抗震设计规范
GBJ50011-2023
4
建筑地基基础设计规范
GB50007-2023
5
工程测量规范
GB50026-2023
6
砌体结构工程施工质量验收规范
GB50203-2023
7
建筑施工扣件钢管脚手架安全技术规范
JGJ130-2023
8
建筑地基基础工程施工质量验收规范
GB50202-2023
9
混凝土结构工程施工质量验收规范
GB50204-2023
10
建筑物防雷工程施工与质量验收规范
GB50601-2023
11
起重设备安装工程施工及验收规范
GB50278-2023
12
建筑电气工程施工质量验收规范
GB50303-2023
13
给排水管道工程施工及验收规范
GB50268-2023
14
建筑给水排水及采暖工程施工质量验收规范
GB50242-2023
15
钢结构工程施工质量验收规范
GB50205-2023
16
建筑施工模板安全技术规范
JGJ162-2023
17
混凝土外加剂应用技术规范
GB50119-2023
18
建设工程施工现场供电安全规范
GB50194-2023
19
屋面工程施工质量验收规范
GB50207-2023
20
建筑装饰装修工程质量验收规范
GB50210-2023
21
砼泵送施工技术规程
JGJ/T10-2023
22
钢筋焊接及验收规程
JGJ18-2023
23
建筑地面工程施工质量验收规范
GB50209-2023
24
建筑电气工程施工质量验收规范
GB50303-2023
25
钢筋机械连接技术规程
JGJ107-2023
26
建筑工程施工质量验收统一标准
GB50300-2023
27
混凝土质量控制标准
GB50164-2023
28
混凝土强度检查评估标准
GB50107-2023
29
建设工程文献归档整理规范
GB/T50328-2023
30
质量管理体系标准规定
GB/T19001-2023
31
环境管理体系规范及使用指南
GB/T24001-1996
32
职业健康安全管理体系规范
GB/T28001-2023
5 重要施工标准
5.1、《建筑工程施工质量验收统一标准》GB50300-2023
5.2、《建筑地基基础工程施工质量验收规范》GB50202-2023
6 、重要图集
序号
规 范 名 称
编 号
1
建筑钢结构防腐蚀技术规范
JGJ/T-2023
2
国标工程做法
09J909
3
钢梯
02J401
4
屋面
GB50345-2023
5
轻质推拉门
02J611-2
6
混凝土结构平法制图规则构造详图
16G101-1-3
7
平台栏杆建筑构造说明
02J401
8
钢结构工程施工质量验收规范
GB50205
9
混凝土结构工程施工工艺标准
DB64/T272-2023
10
砌体工程施工工艺标准
DB64/T272-2023
11
建筑装饰装修工程施工施工工艺标准
DB64/T279-2023
7 其它
二、工程概况
1、 工程情况
本工程为宁夏宝丰能源集团股份有限公司四股泉选煤厂主厂房工程，位于宁夏回族自治区吴忠市盐池县惠安堡镇，离镇约30公里左右。
建设单位：宁夏宝丰能源集团股份有限公司
设计单位：北京华宇工程有限公司
地勘单位：宁夏煤矿设计院有限公司
监理单位：成都交大工程建设集团有限公司
施工单位：中煤第五建设有限公司第五工程处
工程承包范围涉及：宁夏宝丰四股泉100万吨选煤厂工程土建、钢结构和机电设备安装、暖通、电气、仪表等；本工程计划开工日期2023年3月16日（以矿方签发开工令为准），计划竣工日期2023年10月31日，总工期230天。
2、 设计概况
本工程主体结构形式为钢结构，基础为独立基础，1-8轴至A-D轴轴线长度为48.5x19m，1-2轴至D-E轴8x5m；建筑总高度为27.7m，基础底-2.5m以下采用三七灰土回填作地基解决，厚3m，基础顶+0.2m处预埋M36的预埋螺栓310根，。基础垫层的混凝土强度等级为C15，独立基础混凝土强度等级为C35，室内地面混凝土强度等级为C30。±0.000m以上墙体高1.4m,采用B07加气混凝土砌块，M5混合砂浆，外墙墙体采用100厚岩棉彩钢夹芯板，屋面采用100厚岩棉彩钢夹芯板。窗规定材质为塑钢型材，85系列单层双玻璃，6mm厚单层白玻璃，散水宽1500mm，厚100mm，每隔10m设立变形缝。
本工程设计使用年限为50年，抗震设防类别为丙类，结构安全等级为二级，耐火等级二级，生产类别为戊类，屋面防水等级二级。工程±0.00m相称于绝对标高1526.4m。
3、工程施工条件
本工程位于宁夏回族自治区吴忠市盐池县惠安堡镇，离镇约30公里左右。工程所建地为宁夏宝丰能源集团股份有限公司四股泉矿区厂区内，厂区内地势平坦，有固定水源、电，可以满足施工用水用电所需。
三、施工部署
1、 工程施工总体目的；
主厂房施工进度依照协议签订230天组织施工.质量规定：按照国家相关验收范围及施工图的规定达成合格标准。
2、 工程方案比选
为了满足本工程施工工期、施工质量及施工安全的规定，结合本工程的实际情况，综合考虑以往的施工经验，基础施工时预埋螺栓安装采用钢板割孔施工与用角铁割孔施工比较，采用钢板割孔施工方法从经济方面考虑相对材料投入费用较多，施工单一性导致施工工期长，最终拟定采用角铁割孔安装的方法进行施工。其余施工方法按照常规方法施工。
3、工程总体施工方案
3.1、基础模板工程采用胶合模板施工，钢管脚手架搭设模板支承结构。
3.2、总体施工顺序
施工顺序：场地平整→定位测量放线→土方开挖→三七灰土施工→基础施工→主体及钢结构施工→墙板安装→屋面板施工→装修工程施工→水、电、暖工程施工→竣工验收
4、工程管理组织
项目部配备项目经理、生产经理、安全经理、技术主管各一名，施工组、技术组、预算组、材料组、机电班协同配合且各负其责。
工程处委派
项目经理： 徐江华

安监站长：赵天江
预算：吴孝文

生产经理：孙立朝
技术主管：蒋悦初

安全监督站
经营管理组
工程技术组
调度员：韩文豪

施工班组

中煤五建五处莱州项目部组织机构图2.3-1
5、施工进度计划（详见附表所示）
6、施工现场临时设施和总平面布置图（见附图所示）
四、 施工准备与资源配置计划
1、 技术准备
4.1.1熟悉和审查图纸，进行设计交底和图纸会审。
4.1.1.1组织工程技术人员认真查看并审查图纸，做好图纸会审前的准备工作，针对图纸存在的技术问题做好记录。
4.1.1.2工程开工前与矿方相关部门及时沟通，做好设计交底的准备工作。
4.1.2准备与本工程施工相对于的规范、规程、标准、图集
结合结构、建筑、电气、水电暖等图纸内容规定，查找图中所选用的规范、标准及图集，及时打印并发放至项目经理部和技术组，以备施工过程中参考。
4.1.3基准点交接测量
测量人员根据矿方提供的基准点高程及坐标位置，做好工程控制网的测量定位，同时做好定位桩的闭合复测工作。
4.1.4细致了解待建工程地下管网及周边环境情况，明确位置及深度做好记录，由于本工程基坑土方开挖已完，且0.00m相对于绝对标高为1526.4m，为保证回填土数量的准确性，主厂房施工前期应与矿方、监理各部门共同对基坑尺寸及周边标高现场实量。
4.1.5技术工作计划
4.1.5.1制定方案编制计划
根据《中煤五建第五工程处施工组织设计管理规定》规定一工程一施工组织设计，一部位一措施原则，结合井塔工程各专业类别分工等情况，需要编制的相关措施及方案如下表所示：
序号
方案名称
使用时间
编制人
审批人
上报时间
措施贯彻时间
备注
1
现场临时用电专项方案
2023.4.15
蒋悦初
徐江华
2023.4.13
2023.4.15

2
现场应急处置方案
2023.4.20
蒋悦初
徐江华
2023.4.15
2023.4.16

3
土方开挖方案
2023.3.25
蒋悦初
徐江华
2023.4.7
2023.3.25

4
钢结构施工方案
2023.5.10
蒋悦初
徐江华
2023.4.25
2023.5.10

5
桁车梁吊装方案
2023.5.25
蒋悦初
徐江华
2023.5.10
2023.5.22

4.1.5.2实验、检查计划
主厂房工程涉及到的实验重要涉及基础钢筋原材的送检、钢筋接头送检以及混凝土同条件、标养试块抗压强度检测（基础工程均采用商品混凝土）、钢结构抗滑移、砖、加气混凝土砌块、水泥、黄砂等，施工过程中对于材料进场严格实行报验送检制度，混凝土浇筑期间仔细记录浇筑部位、日期、标号及方量以保证实验资料与施工资料准确性。
4.1.6技术人员、施工人员认真熟悉图纸，掌握图纸各楼层、各标高部位预埋件、预留洞的位置，准确计算钢爬梯滑模过程中支撑预埋钢板的标高，提前制作预埋件、预留洞的位置图以防止滑模施工过程中漏掉。施工前仔细计算井塔所需钢筋、模板、预埋钢板等材料的数量。出具钢筋、预埋件加工单，规划各材料堆放场地，使用过程中可以及时准确查找。
4.1.7技术人员准备相关工程技术交底资料，以便工程开工时及时进行技术交底。
4.1.8施工现场临时用水
施工临时用水涉及施工生产用水、机械用水、施工现场生活用水、消防用水及用水总量，下面逐个进行计算。
4.1.8.1施工生产用水
q1=[K1*Σ（Q1*N1÷T1*t）]*（K2÷8*3600）
q1--施工用水量，L/S
K1—未预计的施工用水系数 取1.05
Q1 年度施工实物量（混凝土养护用水量为重要用水量）取12023立方米
N1 重要项目的施工用水定额 混凝土养护用水定额取450升/立方米，总量取600升/立方米
T1 年度有效作业天数（天）取180
t 天天工作的班数 取1.5
K2 用水不均衡系数 1.5
q1=[1.05*（12023*600÷180*1.5）]*（1.5÷8*3600） q1=1.45L/S
4.1.8.2施工机械用水
q2=K1*Σ（Q2*N2*K3÷8*3600）
K1--修正系数 1.05
Q2--同种施工机械台数（台）取 6
N2--施工机械台班用水定额 取200
K3--系数 取2
q2=1.05*（6*200*2/（8*3600）=0.09 L/S
4.1.8.3施工现场生活用水
q3=P1*N3*K4÷t*8*3600
P1--施工现场高峰期昼夜人数 取80人
N3--施工现场生活用水定额 取25L／人.班
t--天天工作班数 取1班 K4--系数 取1.4
q3=80*25*1.4/（1*8*3600）=0.1L/S
4.1.8.4消防用水
消防用水最小为q4=10L/S
4.1.8.5总用水量计算
q1+q2+q3=1.45+0.09+0.1=1.64L/S≤q4=10L/S
3.1.8.6管道管径计算
D=（4Q*1000÷π*V）1／2=71mm
所以考虑主管管径为采用DN100管道。
4.1.8.6系统扬程的拟定
Ｈ＝Ｈ１＋Ｈ２＋Ｈ３ Ｈ 为水泵扬程（ｍ）
Ｈ１ 为水泵吸水口到最不利点高差（ｍ）
Ｈ２ 为管道水头损失（ｍ）,可具体进行管网水力计算或简朴地按Ｈ１的10％计算。 Ｈ３ 为最不运用水点出水水压（ｍ）
根据室内消防及生产加压泵流量10L/S，建筑物高度按43.8米考虑，水泵扬程计算如下：
Ｈ＝Ｈ１＋Ｈ２＋Ｈ３  Ｈ１=43.8ｍ
Ｈ２＝Ｈ１＊10％＝4.38m Ｈ3 ＝10m
Ｈ＝Ｈ１＋Ｈ２＋Ｈ３＝43.8+4.38+10=58.18m
4.1.8.7水泵选型
根据以上计算，选用XBD－DL80型立式多级离心泵：Q＝54立方米/小时，H＝80米，转速为1450r／min，电机功率为22KW。两台水泵一备一用。
4.1.9施工现场临时用电
4.1.9.1根据《施工现场临时用电安全技术规范》（JGJ46-2023）的规定，临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上，应编制临时用电施工组织设计，本工程由甲方现场提供380V电源引至施工现场总配电柜，再由总配电柜分派给各分派电箱，总配电柜处设电度表。供电方式采用三相五线制TN-S系统，现场供电严格按照“三级配电、两级保护”原则进行，线路的布置详见施工总平面布置图（见附图）。
4.1.9.2第一路采用BX25 mm2电缆线引到钢筋加工棚、木工场地；第二路采用BX25 mm2电缆线引到现场办公室；在总配电箱及末端箱做接地，并与保护零线可靠连接。工作零线和保护零线要严格区分，不得混用。
所有机电设备的金属外壳必须与保护零线做可靠连接。施工现场用电开关选用漏电保护自动控制开关，并保证用电设备的可靠连接，机电设备外壳应做反复接地，接地电阻不得大于4欧。
本工程临时用电施工组织设计另行编制。
4.2 施工现场准备
4.2.1做好“四通一平”，设立消防设施
现场对于矿建单位遗留的临时设施除满足使用外，对施工有影响的部位一律拆除，在入口处设立满足消防规定的相关设施，根据“四通一平”相关规定加大现场整理力度，保证厂区顺利投入施工。
4.2.2根据施工总平面布置图建造施工设施及安全防护设施
职工住房为厂区外新建临时彩板房，现场各类材料均为现场加工制作具体见下表所示（硬化采用C15商混，硬化厚度150mm）。
用途
面 积
位置
搭建形式
配电房
12m2×1
现场
地面硬化，彩板围护
水泥库
20m2×1
现场
地面硬化，彩板围护
黄砂场地
50m2×1
现场
地面硬化
碎石场地
50m2×1
现场
地面硬化
模板场地
50m2×1
现场
地面硬化，顶棚防护
钢筋场地
100m2×1
现场
地面硬化，顶棚防护
脚手架
50m2×1
现场
地面硬化
仓库
20m2×5
现场
地面硬化，新建彩板房
厕所
20m2×1+30m2×1
现场
地面硬化，新建彩板房，并设化粪池
4.3 资源配置计划
4.3.1劳动力配置计划
序号
施工阶段
工种
数量
进场时间
退场时间
备注
1
基
础
施
工
钢筋工
15
4月13日
5月10日

2
木工
15
4月13日
5月10日

3
混凝土工
7
4月13日
5月10日

4
电焊工
2
4月13日
5月10日

5
主
体
结
构
钢结构加工
20
5月1日
6月30日

6
钢结构组装
15
5月1日
6月30日

7
钢筋工
5
5月5日
6月30日

8
木工
5
5月5日
6月30日

9
混凝土工
5
5月5日
6月30日

10
电焊工
4
5月1日
6月30日

11
瓦工
6
5月5日
6月30日

12
水电工
5
5月1日
6月30日

13
装
饰
装
修
装修工
15
6月15日
7月10日

门窗安装
6
6月15日
6月30日

14
电焊工
6
5月1日
7月10日

15
瓦工
6
5月20日
7月10日

16
混凝土工
6
5月20日
7月10日

17
普工
4
8月1日
7月10日

18
水电工
15
8月1日
7月10日

19
收尾阶段
普工
4
7月5日
7月15日

3.3.2物质配置计划
3.3.2.1重要原材料、构配件及成品、半成品购置计划
一方面依据施工图纸细化各阶段施工工序，根据工序规定认真分解施工中所含的各种原材料、构配件及成品、半成品，并计算出相关数量，材料的采购及进场必须满足施工进度计划规定。具体见下表所示：
表3.3.2-1重要原材料、构配件及成品、半成品购置计划表
序号
名 称
规 格
单 位
数 量
进场时间
备 注
１
钢筋
HRB400 ６
吨
１
4.１0
HRB400
２
钢筋
HPB300 8
吨
1
4.１0
３
钢筋
HRB400 8
吨
4
4.１0
４
钢筋
HRB400 12
吨
6.5
4.１0
５
钢筋
HRB400 14
吨
5.5
4.１0
６
钢筋
HRB400 18
吨
2.5
4.１0
７
钢筋
HRB400 20
吨
15
4.１0
８
钢筋
HRB400 22
吨
2
4.１0
９
钢筋
HRB400 25
吨
8
4.１0
１０
黄砂
中粗砂
　ｍ³
4００
5.１0
１１
水泥
３２.５
吨
１0０
5.１0
表3.3.2-2重要工程周转材料计划表
序号
名 称
规 格
单 位
数 量
进场时间
备 注
1
模板
1.22x2.44x0.012
㎡
2023
4.15

2
方木
3x0.06x0.08
m
10000
4.15

3
架管
48mmx3mm
m
26166
4.15

4
扣件

个
30527
4.15

5
顶丝

套
454
4.15

6
木架板
3x0.2x0.05
块
400
4.15

表3.3.2-3重要施工机械设备计划表
序号
设备名称
规 格
单 位
数 量
进场时间
备 注
1
插入式振动器
ZX50
台
6
4月6日

2
平板振动器
BP1.5
台
2
4月6日

3
切断机
GQ-40
台
1
4月6日

4
弯曲机
GW-40
台
2
4月6日

5
圆盘锯
MJ1035
台
1
4月6日

6
钢筋调直机
GT4-4
台
1
4月6日

7
砼搅拌机
JD3500
台
1
4月6日

8
钢筋套丝机
HGS-40B
台
1
4月6日

9
电焊机
BX2-500
台
4
4月6日

10
水 泵
扬程80M
台
1
4月6日

表3.3.2-4重要施工实验、检查工器具配备计划表
序号
工器具名称
规 格
单 位
数 量
进场时间
备 注
1
全站仪
GTS-332N
台
1
4月5日

2
经纬仪
J2-2
台
1
4月5日

3
水准仪
DS3
台
1
4月5日

4
钢卷尺
50m
把
2
4月5日

5
钢卷尺
5m
把
4
4月5日

6
塔尺
5m
把
1
4月5日

7
靠尺
2m
把
1
4月5日

8
线坠
2．5kg
个
4
4月5日

9
磅秤

台
1
4月5日

10
标养箱
YH60
台
1
4月5日

11
塌落度筒

个
1
4月5日

12
试块模
抗压
组
7
4月5日

13
试块模
抗渗
组
2
4月5日

五、 重要施工方法
5.1 工程测量
测量工作分四项内容：定位测量；轴线投测；层高传递；沉降观测。
5.1.1定位测量
5.1.1.1根据总平面图所标示的方位、朝向及坐标测定出主轴中心线与井筒中心线的控制点，再用经纬仪测量定位。
5.1.1.2测量由主轴线交点处开始，测量各轴线，最后将经纬仪移至对象点进行闭合校核，尺寸复核准确后，方可把轴线延伸到建筑物外的轴线桩及邻近建（构）筑物上。
5.1.1.3分画轴线相对尺寸，应用总长度进行复核，尽量减少分画尺寸积累误差。
5.1.2轴线投测
5.1.2.1根据总平面图拟定重要十字轴，用经伟仪及50M钢卷尺依次定出其它主轴线，经复核无误后，做好轴线标志，防止被破坏。
5.1.2.2在基础施工阶段，建立轴线方格网，采用方格网外控法，在外墙上用红油漆标志，作为轴线投测的依据。
5.1.2.3在主体施工阶段，采用主格网控制线，实行内控外校法定位。
5.1.3层高传递
各角柱上弹出+1.000M标高线，用红油漆标志，以+1.000M标高线为依据，用50M钢卷尺往上引测，每层均从+1.000M处往上引测，以消除累积误差。
5.1.4沉降观测
5.1.4.1在坚固稳定处埋设水准基点，水准基点的位置必须在建筑物所产生的压力影响范围之外，水准基点不应少于3个，并有2个永久使用水准点。
5.1.4.2采用精密水平仪及铟钢尺，观测前应严格校验仪器，测量精度采用Ⅱ级水准测量，并采用闭合法，即刻校对同一观测点的两侧观测值之差不得大于1毫米。
5.1.4.3施工期间从第三层起每完毕一层观测一次，观测时应同时记录气象资料，观测结果上报监理并放入资料中。
5.1.4.4观测点应采用保护措施，避免在施工和使用期间受到破坏，观测点共4个，构造采用长度为140mm的钢套管焊在100*100*100的钢板盒中心位置，埋设在离室外地面标高500mm高的柱或剪力墙内。
5.1.5主体轴线、标高、垂直度的控制
在施工中，对主体轴线、标高、垂直度控制做以下安排：
5.1.5.1轴线、垂直度：
轴线根据建设单位提供的总平面图将各轴线用经纬仪引至施工场地中，建立控制网以控制精度，每个楼层设四个内控点，各控制线距相应轴线1M。一层顶板砼浇筑时在控制轴线交点所在位置上预埋100×100×10钢板，砼成形后将轴线控制点刻到钢板上，并进行控制点内部闭合，误差不应大于2秒。然后报监理单位审核。
主体结构施工阶段，每层结构施工时，将检定合格的DZJ2激光垂直仪架设在首层平面钢板控制桩上，接受靶放在投测楼层面的相应预留洞口(15cm×15cm)，架设好DZJ2激光垂直仪后，打开发光电源，将光线投测到所需楼层面上，调整激光束到最小光班，适当挪动接受靶，接受靶的“十”字交点移至激光斑点上，轻轻转动DJ2激光垂直仪照准部，激光斑点在接受靶上扫描成一个圆，在光斑圆的直径允许范围内，取圆的中心作为内控点，以消除投测误差的影响。将这些投测上来的内控点闭合后作为楼层放线的依据。在楼层上用J2-2经纬仪复核，把经纬仪架设在内控点上，后视较长边，依次投测出主轴线；然后，在校核主轴线轴跨及夹角，各边角符合施工精度规范规定后，测定其它各轴线。同时在建筑的四角板墙外侧设外控制线，作为主体垂直度校正的依据。
5.1.5.2高程控制
根据业主提供的水准高程控制点，引测在基础柱+150mm处，设立高程控制基准线，主体施工时高程引测用钢尺直接量测，每一结构层的高程在该层施工前均需校核，以保证高程传递精度。
5.1.5.3垂直控制
垂直度控制关键在于竖向校核点的对的性，主体结构的垂直度，各轴线的测量精度。
5.2 土方工程
5.2.1、根据验收合格的定位控制网点放出基坑开挖边线，经监理、业主复验无误后方可开始土方开挖。
5.2.2、定位放线控制桩、高程控制点应注意保护，防止运送车辆及人为的破坏。
5.2.3、采用2台挖掘机挖方、人工修理边坡，土方开挖预留200厚，采用人工清底，机械配合，不得扰动原土以保证地基基础工程的施工质量。基槽开挖至基底标高后，由业主、监理、设计、地勘等有关单位进行验槽，并作好相关隐蔽工程验收记录。
土方由自卸汽车运至场地内比较宽阔的地方，留作回填土。
5.2.4、当室内外基坑回填时，沿地下墙两侧必须同时回填土方回填采用打夯机分层夯实，在现场具有施工作业的条件的情况下采用压路机碾压。
三七灰土回填土应分层进行，分层厚度200mm，环刀取样实验合格后方可进行下层回填土施工。素土回填土分层进行，分层厚度250-300mm，环刀取样实验合格后方可进行下层回填土施工。
基坑边沿设维护栏杆，且2m范围内不准堆土和其他材料 。
5.3独立基础、地梁、墙梁施工工程
5.3.1、基础工程钢筋
5.3.1.1）钢筋选用合格产品，应有出厂质量证明书。所有钢筋进场后应及时取样进行复验，合格方可下料加工。
5.3.1.2钢筋按批堆放整齐，注意保管，避免锈蚀或油污。
5.3.1.3钢筋工程施工前要认真做好放样及交底工作。
5.3.1.4钢筋加工的形状、尺寸必须符合设计规定，钢筋的表面应洁净，无损伤，无油污、漆污；铁锈等应在使用前清除干净，带有颗粒状或片状老锈的钢筋不得使用。
5.3.1.5基础底板钢筋绑扎时应注意相邻绑扎点的铁丝扣要成“八”字形（或左右绑扎），防止网片倾斜变形；
5.3.1.6现浇柱与基础连接的插筋下端，要弯90°弯钩并与基础钢筋绑扎牢固，箍筋应加密，以便连接。柱插筋位置应用钢筋成井字形固定牢固，以免导致钢筋偏移轴线。
5.3.1.7钢筋绑扎完毕后，进行垫块的码放，间距1m为宜，厚度满足钢筋保护层规定。
5.3.1.8钢筋接头位置、连接方式应符合设计、施工质量验收规范及有关质量管理文献的规定。
5.3.2、基础模板工程
5.3.2.1、基础模板采用胶合板模板，散装散拆的方法施工，模板系统由模板、纵横钢管背带组成。
5.3.2.2、主次梁模板：主、次梁模采用竹胶合板拼装，设立50×100方木背带，用对拉M12螺栓固定，间距600mm。柱梁交点采用异形模板解决。调整模板尺寸，采用定型模板，用螺栓同模板连接。
5.3.2.3墙梁采用胶合板模板，散装散拆的方法施工，模板系统由模板、纵横钢管背带组成。用对拉M12螺栓固定，间距500mm。
5.3.3模板拆除
5.3.3.1在混凝土强度能保证其表面及棱角不因拆除模板而受损后，方可拆除，一般情况下砼强度应达成1.2MPa。
5.3.3.2底板拆模时，均按同条件养护的混凝土试块实验结果拟定
5.3.3.3拆装模板的顺序和方法，应按照模板设计的规定进行。若无设计规定期，应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板；自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。
5.3.3.4模板工程作业组织，应遵循支模与拆模统由一个作业班组执行作业。
5.3.4、基础混凝土工程
5.3.4.1浇注前清除模板内的杂物及钢筋油污；梁内有木须的地方采用鼓风机将木须清除干净。
5.3.4.2有预埋螺栓及插筋处用木抹子找平。浇筑混凝土时不允许用振捣棒碰撞预埋螺栓（防止因振动将螺栓振偏位），同时专人跟踪检查尺寸、位置、标高。
5.3.4.5混凝土养护：混凝土浇筑完毕后， 12小时以内对混凝土加以覆盖和浇水养护7天，保持混凝土处在湿润状态。
5.3.4.6按照规范规定留置混凝土试块，每次留置一组标准试块，留置两组同条件养护试块，以拟定拆模时间。
5.4、主体砌体工程
砌筑材料的品种、强度等级必须符合设计规定，砌筑用水泥、砌筑材料等必须经检查合格方可使用，砌筑用砂浆配比应由业主指定实验室据设计规定提供。砌块应提前1～2d浇水润湿，烧结普通砖、砌块的含水率宜为10%～15%。施工前应准备好砌筑用灰斗、灰铲及皮数杆等，施工前还应在砌筑部位放出标高控制线及墙身边线、洞口边线、以便对的控制墙身位置。
基层表面如有局部不平，高差超过30mm处应用C15以上细石砼找平后方可砌筑，不得用砂浆填平。
砌筑时在砖墙转角处及交接处立起皮数杆（皮数杆间距不超过15m），在皮数杆之间拉准线，依准线逐皮砌筑。
砖墙和砖墙交接处应同时砌起，对不能同时砌起而必须留槎时，应砌成斜槎长度不应小于斜槎高度的2/3，如留直槎，应放2Φ6拉接筋，间距为沿墙高不超过500mm。水平灰缝和竖向灰缝的砂浆饱满度不得小于80%。
砌筑时应错槎搭接，避免出现通缝，砌筑时，在构造柱圈梁、过梁处应留脚手眼，以便下道工序的施工。
为减少破坏结构混凝土，墙体拉接筋、圈梁、构造柱钢筋拟采用植筋工艺。
5.5门窗工程
5.5.1对进场的塑钢门窗的型材及衬钢原材料进行验收，规格、等级、品种、型号，质量必须符合设计及国家产品标准，每批门窗应有出厂合格证及检查报告（若生产厂家为国家免检单位时，应具有国家免检的有关免检证书）。窗户施工前应对窗户的三性性能进行检测。经具有资质的实验室检测合格后方可安装。
5.5.2安装工作在室内粉刷和室外粉刷找平刮糙等作业完毕后进行。
5.5.3一方面弹出窗洞口中心线，从中心线拟定其洞口宽度，在洞口两侧弹出同一标高水平线，且水平线在同一楼层内标高均相同，竖向也应在同一垂线上，安装位置应在墙中间。
5.5.4按照设计启动方向及弹线位置，用临时木楔固定（并注意门所在位置房间的地面材料应留足间隙），并反复校正其垂直度及水平度，然后用膨胀螺栓射钉将连接件固定在结构上，连接件间距小于或等于500mm，然后再检查一遍，符合规定后贴上保护胶纸，安好后严禁搁置脚手板或其它重物。
5.5.5密封胶要平直均匀、不间断、不漏抹、无胶刺，施工完毕后，清除钢窗表面的粘结物、油污、铁锈、灰尘、并保持表面干燥，施工后密封胶表面平整，凹凸不能超过１ｍｍ。
5.6、 楼地面工程
5.6.1、水泥地面
5.6.1.1工艺流程：清理基层→弹面层水平线→洒水湿润→刷素水泥浆→铺水泥砂浆→三遍压实抹光→养护。
5.6.1.2在水泥砂浆或混凝土面层施工前，应将基层表面的浮土、砂浆、油污或其他杂物清理干净，并弹好标准水平线，提前24h对基层进行洒水湿润。
5.6.1.3水泥砂浆为1：2.5（二至五层），厚度为20mm，一层混凝土面层的强度等级为C20；砂浆和混凝土应采用泵送，必须拌和均匀；浇筑时的坍落度不宜大于180mm，必须振捣密实。
5.6.1.4铺设混凝土前，应刷以水灰比0.4～0.5纯水泥浆；按标准水平线用木板隔成宽度不大于3m的条形区段，以控制厚度。在摊平后，宜采用机械振捣。采用人
