山东省发泡混凝土板外墙外保温应用技术规程.doc

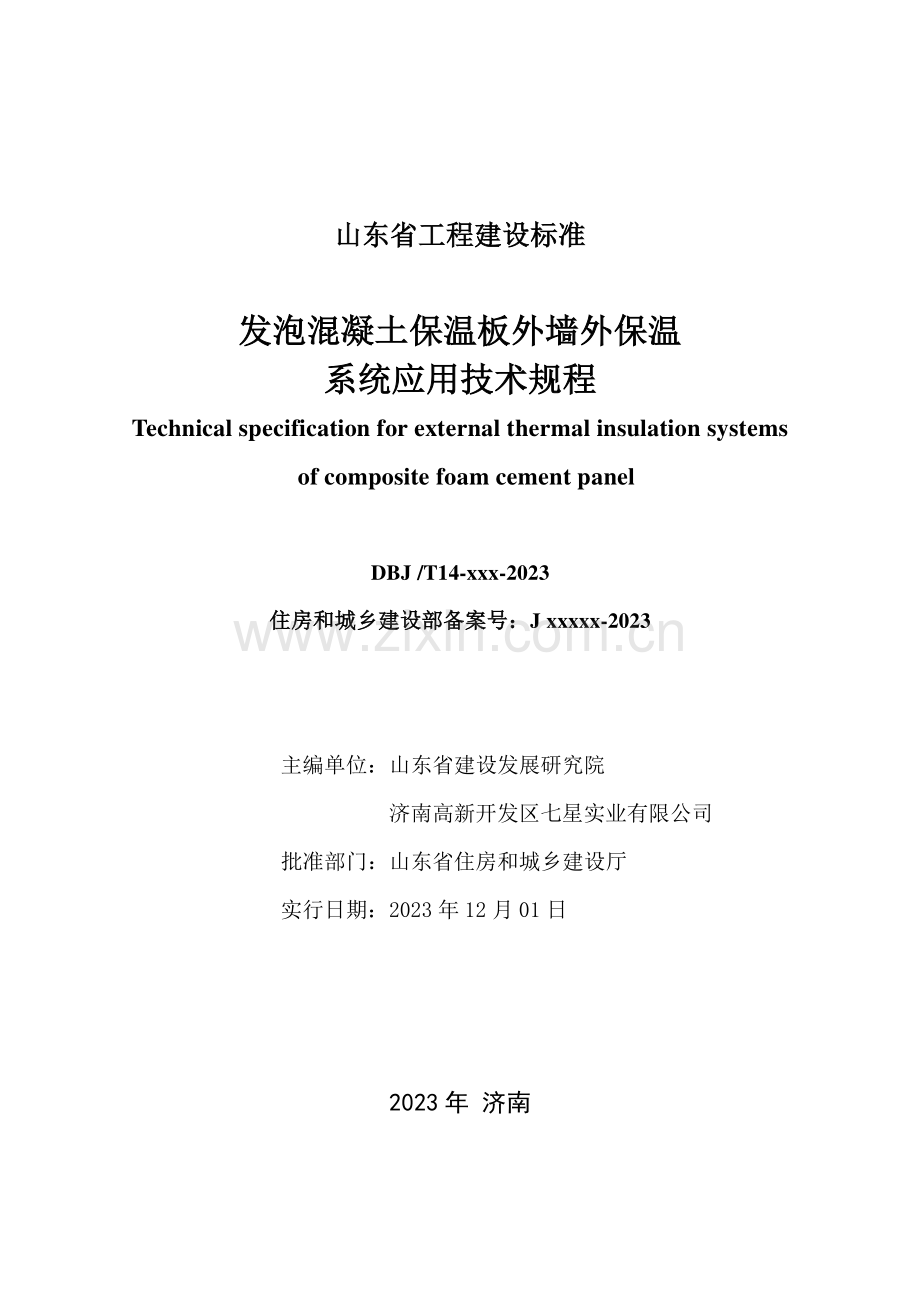

山东省工程建设标准 DB DBJ/T14 xxx-2023 Jxxxxx-2023 发泡混凝土保温板外墙外保温发泡混凝土保温板外墙外保温 系统应用技术规程系统应用技术规程 Technical specification for external thermal insulation systems of composite foam cement panel 2023-11-01 发布发布 2023-12-01 实实行行 山东省住房和城乡建设厅 发布 山东省工程建设标准山东省工程建设标准 发泡混凝土保温板外墙外保温发泡混凝土保温板外墙外保温 系统应用技术规程系统应用技术规程 Technical specification for external thermal insulation systems of composite foam cement panel DBJ/T14-xxx-2023 住房和城乡建设部备案号：住房和城乡建设部备案号：J xxxxx-2023 主编单位：山东省建设发展研究院 济南高新开发区七星实业有限公司 批准部门：山东省住房和城乡建设厅 实行日期：2023 年 12 月 01 日 2023 年 济南前前 言言 为规范发泡混凝土保温板外墙外保温工程的设计、施工与工程验收，提高建筑保温工程的防火性能，保证工程建设质量，根据山东省住房和城乡建设厅的计划规定，山东省建设发展研究院、济南高新开发区七星实业有限公司会同有关单位在广泛调查和大量实验研究的基础上，参考国内外相关标准，结合工程应用实践经验，编制了山东省工程建设标准 发泡混凝土保温板外墙外保温系统应用技术规程。本规程重要涉及总则、术语、基本规定、性能规定、设计、施工、工程验收等七部分内容，较系统的对发泡混凝土保温板外墙外保温系统做出了具体规定和规定。本规程是我省有关建设行政主管部门、设计、监理、施工、检测和质量监督等单位控制发泡混凝土保温板外墙外保温工程质量的技术标准。鉴于发泡混凝土保温板外墙外保温系统在山东气候区域内用于外墙保温工程尚处在初级阶段，请各单位在执行本规程过程中，注意查找问题、总结经验、积累资料，随时将有关问题、意见和建议反馈给山东省建设发展研究院（济南市经六路三里庄 17 号，邮编 250001），以供此后修订时参考。本规程主编单位、参编单位、重要起草人和重要审查人员名单如下：主编单位：山东省建设发展研究院 济南高新开发区七星实业有限公司 重要起草人员：xxx xxx xxx 重要审查人员：xxx xxx xxx 目目 次次 1 总则.错误错误!未定义书签。未定义书签。2 术语.错误错误!未定义书签。未定义书签。3 基本规定.错误错误!未定义书签。未定义书签。4 性能规定.错误错误!未定义书签。未定义书签。4.1 系统性能规定.错误错误!未定义书签。未定义书签。4.2 材料性能规定.错误错误!未定义书签。未定义书签。5 设计.错误错误!未定义书签。未定义书签。5.1 一般规定.错误错误!未定义书签。未定义书签。5.2 系统构造.错误错误!未定义书签。未定义书签。6 施工.错误错误!未定义书签。未定义书签。6.1 一般规定.错误错误!未定义书签。未定义书签。6.2 重要施工机具.错误错误!未定义书签。未定义书签。6.3 施工工序.错误错误!未定义书签。未定义书签。6.4 施工要点.错误错误!未定义书签。未定义书签。7 验收.错误错误!未定义书签。未定义书签。7.1 一般规定.错误错误!未定义书签。未定义书签。7.2 主控项目.错误错误!未定义书签。未定义书签。7.3 一般项目.错误错误!未定义书签。未定义书签。附录 A 平整度偏差的测定.错误错误!未定义书签。未定义书签。附录 B 吸水量（部分浸入）的测定.错误错误!未定义书签。未定义书签。附录 C 特殊部位保温构造参考详图.错误错误!未定义书签。未定义书签。本规程用词说明.错误错误!未定义书签。未定义书签。引用标准名录.错误错误!未定义书签。未定义书签。条 文 说 明.错误错误!未定义书签。未定义书签。1 总 则 1.0.1 为贯彻国家和我省建筑节能政策及相关规定，规范发泡混凝土保温板外墙外保温系统的技术规定，保证工程安全和质量，做到技术先进、经济合理，制定本规程。1.0.2 本规程合用于以混凝土或砌体为基层墙体的新建、改建和扩建的民用建筑、既有建筑节能改造的发泡混凝土保温板外墙外保温工程的设计、施工与工程质量验收，也可用于其他外墙保温的防火隔离带和挡火梁工程。1.0.3 发泡混凝土保温板外墙外保温系统的工程设计、施工及质量验收等除应符合本规程外，尚应符合国家、行业和省现行有关标准的规定。2 术 语 2.0.1 发泡混凝土保温板外墙外保温系统 以发泡混凝土保温板为保温层材料，由粘结层、保温层、抹面层、饰面层及锚固件构成，并且合用于安装固定在外墙外表面的非承重保温构造总称，简称发泡混凝土板外保温系统。2.0.2 发泡混凝土保温板 由水泥发泡混凝土制成用于墙体保温工程的板材，简称发泡混凝土板。2.0.3 胶粘剂 用于发泡混凝土板与基层墙体之间粘结的聚合物水泥砂浆。2.0.4 抹面砂浆 由高分子聚合物、水泥、砂和填料为重要材料制成，具有一定变形能力和良好粘结性能的聚合物水泥砂浆。2.0.5 耐碱玻璃纤维网格布 由表面涂覆耐碱防水材料的玻璃纤维网格布制成，压入抹面砂浆中，形成增强防护层，用以提高防护层的机械强度和抗裂强度，简称耐碱玻纤网。2.0.6 锚固件 把发泡混凝土板固定于基层墙体的专用连接件，通常情况下涉及具有防腐性能的金属螺钉（或塑料钉）和带圆盘的塑料膨胀管两部分。2.0.7 支撑托架 对发泡混凝土板外保温系统起支撑作用的专用受力角钢托件，通常情况下由具有防腐性能的角钢托架、螺钉等部分组成。2.0.8 饰面砂浆 以无机胶凝材料、填料、添加剂和/或细骨料所组成的用于发泡混凝土板外墙外保温系统表面装饰的材料。3 基本规定 3.0.1 发泡混凝土板外保温系统各种组成材料必须是由系统供应商整套提供。对材料和施工质量有特别规定期，应在设计文献中注明。3.0.2 发泡混凝土板外保温系统应具有良好的防水渗透性能和透汽性能。3.0.3 发泡混凝土板外保温复合墙体的传热系数应符合现行山东省工程建设标准居住建筑节能设计标准DBJ 14-037 或公共建筑节能设计标准DBJ 14-036 的规定，其防潮设计应符合国家现行标准民用建筑热工设计规范GB 50176 的规定。3.0.4 发泡混凝土板外保温系统宜优先选用涂料、饰面砂浆、柔性面砖等轻质饰面材料，不宜采用面砖饰面。4 性能规定 4.1 系统性能 4.1.1 发泡混凝土板外保温系统的性能指标应符合表 4.1.1 规定。表 4.1.1 发泡混凝土板外保温系统性能指标规定 项项 目目 单单 位位 性性 能能 指指 标标 实验方法实验方法 耐侯性 经耐候性实验后，不得出现开裂、空鼓或脱落等破坏，不得产生渗水裂缝。防护层与保温层的拉伸粘结强度不应小于 0.1MPa，且破坏界面应位于保温板内 JGJ 144 吸水量（浸泡 1h）g/m2 1000 抗冲击强度 J 二层及以上 3.0 首 层 10.0 抗风压值 kPa 不小于工程项目的风荷载设计值 耐冻融（30 次）保护层无空鼓、脱落.无渗水裂缝；保护层与保温层的拉伸粘结强度不应小于 0.1MPa，破坏界面应位于保温板内 水蒸气 湿流密度 g/（m2 h）0.85 抹面层 不透水性 2h 不透水 热 阻 复合墙体热阻符合设计规定 4.2 材料性能 4.2.1 发泡混凝土板 1、发泡混凝土板的性能指标应符合表 4.2.1-1 规定。表 4.2.1-1 发泡混凝土板性能指标规定 检查项目检查项目 单位单位 指指 标标 实验方法实验方法 干表观密度 kg/m3 240 GB/T 5486 抗压强度 MPa 0.40 抗折强度 MPa 0.10 含水率%5.0 体积吸水率%10.0 垂直于板面的抗拉强度 MPa 0.15 JG 149 导热系数 W/(m K)0.065 GB/T 10294 干燥收缩值（快速法）mm/m 1.0 GB/T 11969 抗冻性（15 次）质量损失%5.0 强度损失%25 软化系数 0.80 GB/T 20473 燃烧性能等级 不低于 A2 级 GB 8624 2、发泡混凝土板产品表面应平整，无夹杂物，颜色均匀，不应有明显影响使用的可见缺陷，如缺棱、掉角、裂纹等。尺寸允许偏差应符合表4.2.1-2 规定。表 4.2.1-2 发泡混凝土板尺寸允许偏差规定 单位：mm 项项 目目 规格尺寸规格尺寸 尺寸允许偏差尺寸允许偏差 实验方法实验方法 长 度 600、300 2.0 JG/T 169 宽 度 300 1.0 厚 度 50+1.5 0 50+2.0 0 对 角 线 3.0 板边平直 mm 2.0 板面平整度 1.0 4.2.2 胶粘剂 胶粘剂的性能指标应符合表 4.2.2 的规定。表 4.2.2 胶粘剂性能指标规定 项项 目目 单单 位位 性能指标性能指标 实验方法实验方法 拉伸粘结强度(与水泥砂浆)原强度 MPa 0.60 JG 149 耐 水 0.40 拉伸粘结强度(与发泡混凝土板)原强度 MPa 0.15 耐 水 0.15 可操作时间 h 1.5-4.0 4.2.3 抹面砂浆 抹面砂浆的性能指标应符合表 4.2.4 的规定。表 4.2.3 抹面砂浆性能指标规定 项项 目目 单单 位位 性能指标性能指标 实验方法实验方法 拉伸粘结强度(与发泡混凝土板)原强度 MPa 0.15，破坏界面在发泡混凝土板内 JG 149 耐水 0.10，破坏界面在发泡混凝土板内 耐冻融 0.10，破坏界面在发泡混凝土板内 柔韧性 压折比 3.0 可操作时间 h 1.5-4.0 4.2.4 耐碱玻纤网 耐碱玻纤网的性能指标应符合表 4.2.6 的规定。表 4.2.6 耐碱玻纤网性能指标规定 项项 目目 单单 位位 性能指标性能指标 实验方法实验方法 网孔中心距 mm 4 JG 158 单位面积质量 g/m2 160 耐碱拉伸断裂强力（经、纬向）N/50mm 1000 耐碱拉伸断裂强力保存率（经、纬向）%80 断裂伸长率（经、纬向）%5 涂 塑 量 g/m2 20 4.2.5 锚固件和支撑托架 金属螺钉、角钢托架应采用不锈钢或通过表面防锈解决的金属制成，塑料螺钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。其性能指标应符合的规定。表 4.2.7 锚固件和支撑托架性能指标规定 项项 目目 性能指标性能指标 实验方法实验方法 C25C25 及以上混凝土墙体及以上混凝土墙体 加气混凝土墙体加气混凝土墙体 砖砌体砖砌体 单个抗拉 承载力标准值 锚固件 0.80 0.30 0.50 JG 149 支撑托架 1.0 0.50 0.80 4.2.6 饰面砂浆 饰面砂浆的重要性能指标应符合表 4.2.9 的规定。表 4.2.9 饰面砂浆性能指标规定 项项 目目 单单 位位 指标指标 实验方法实验方法 可操作时间 30min 刮涂无障碍 JC/T 1024 初期干燥抗裂性 无裂纹 项项 目目 单单 位位 指标指标 实验方法实验方法 吸水量 30min g 2.0 240min 5.0 强度 抗折强度 MPa 2.50 抗压强度 4.50 拉伸粘结原强度 0.50 老化循环 拉伸粘结强度 0.50 抗泛碱性 无可见泛碱，不掉粉 耐沾污性（白色或浅色）立体状/级 2 耐候性（750h）1 级 压折比 2.5 JG 149 4.2.7 密封胶 密封胶重要性能指标应符合硅酮建筑密封胶GB/T 14683 的规定。4.2.8 柔性腻子 柔性腻子应与外保温系统组成材料相容，其性能指标应符合 外墙外保温柔性耐水腻子JG/T 229 的规定。4.2.9 涂料 涂料必须与外保温系统相容，其性能指标应符合外墙建筑涂料等相关标准规定。4.2.10 附件 在发泡混凝土板外保温系统中所用的附件，如塑料护角、盖口条等应分别符合相关的产品标准的规定。5 设 计 5.1 一般规定 5.1.1 设计选用发泡混凝土板外保温系统时，不得更改系统构造和组成材料。5.1.2 发泡混凝土板外保温工程的热工和节能设计除应符合本规程第3.0.3 条的规定外，尚应符合下列规定：1 保温层内部应进行冷凝受潮验算；2 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采用保温措施；3 外保温系统应考虑锚固件和支撑托架的热桥影响。4 节能设计时，发泡混凝土板外保温系统的热工设计计算取值应符合下列规定：设计值=实测值 设 计 值热工设计计算时发泡混凝土板导热系数的设计取值，W/(m K)；实测值发泡混凝土板导热系数的实际测试值，W/(m K)；修正系数，取 1.1。5.1.3 发泡混凝土板外保温工程应做好密封和防水构造设计，保证水不会渗入保温层及基层墙体，重要部位应有详图。水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水解决。在外墙外保温系统上安装的设备或管道应固定于基层墙体上，并应做密封和防水设计。5.1.4 发泡混凝土板外保温系统的使用高度不应大于 60m，实际使用高度应以外墙外保温系统的实测抗风压值进行设计计算。5.1.5 发泡混凝土板外墙外保温工程应做好系统在檐口、勒脚处的翻包解决。装饰缝、门窗洞口和阴阳角等处应设立局部耐碱玻纤网。5.1.6 发泡混凝土板外墙外保温工程设计应涉及勒脚、窗口、凸窗、变形缝、挑檐、女儿墙等特殊部位保温构造详图。5.2 系统构造 5.2.1 发泡混凝土保温板薄抹灰外墙外保温系统由找平层、粘结层、发泡混凝土板、抹面层（内设耐碱玻璃纤维网格布）、锚固件和饰面层构成。其基本构造见图 5.2.1-12。图图 5.2.1-1 发泡混凝土板外保温系统基本构造发泡混凝土板外保温系统基本构造 5.2.3 发泡混凝土板其长度不宜大于 600mm，宽度不宜大于 300mm。5.2.4 基层墙面的解决应符合下面的规定：1 基层墙体外侧应设立砂浆找平层，其平整度应满足施工规定；2 当基层墙体为混凝土或加气混凝土砌块时，找平前应在墙面涂刷专用界面剂。5.2.5 发泡混凝土板外保温系统的构造应符合下列规定：1 发泡混凝土板与基层墙体应采用满粘法并设立锚固件和支撑托架的方式固定，粘结面积应大于 80%；2 发泡混凝土板上应预制锚固件孔，不得在施工过程中直接将锚固件钻（钉）发泡混凝土板；3 锚固件每平方米不应少于 8 个，当建筑物超过 60m 时，锚固件个数应适当增长，但不应少于 10 个；4 建筑物首层应设立通长支撑托架，且每三层楼应设立一通长支撑托架。5.2.6 发泡混凝土板外保温系统的抹面砂浆厚度应为 46mm。5.2.7 外墙门窗外侧洞口四周应在 45方向加贴耐碱玻纤网做加强解决，构造按图 5.2.7 的规定实行。图图 5.2.7 门门窗洞口部位构造示意图窗洞口部位构造示意图 6 施 工 6.1 一般规定 6.1.1 主体结构应符合混凝土结构工程施工质量验收规范GB50204 和砌体工程施工质量验收规范GB50203 的规定，墙体节能工程应在基层墙体质量验收合格后施工。6.1.2 发泡混凝土板外保温工程施工前，施工单位应编制外墙外保温工程施工方案并经监理（建设）单位审核批准，施工单位应对从事外墙外保温工程施工作业的人员进行技术交底和必要的实际操作训练，且施工单位必须具有外墙外保温工程施工资质。6.1.3 基层墙体应坚实、平整，表面应清洁，无油污、脱模剂、浮尘等妨碍粘结的附着物。凸起、空鼓、疏松和起皮部位应剔除并采用聚合物砂浆找平，找平砂浆应与基层墙体粘结牢固。既有建筑的基层墙体及其解决方式应符合既有公共建筑节能改造技术规程DB37/T 847 或既有居住建筑节能改造技术规程DB37/T 848 的相关规定。6.1.4 发泡混凝土板外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计规定和质量规定，门窗框或辅框应安装完毕。伸出墙面的消防梯 水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕并预留出保温层的厚度。6.1.5 发泡混凝土板外保温工程采用的各种材料应分类贮存，贮存期及条件应符合产品使用说明书的规定，应防雨、防曝晒，且不宜露天存放，对在露天存放的材料，应用苫布覆盖。6.1.6 发泡混凝土板上墙后不得长期裸露，应及时进行抹面层施工，抹面层施工前，发泡混凝土板严禁侵水、雨淋。6.1.7 发泡混凝土板外保温工程施工各道工序之间应进行交接检查，上道工序合格后方可进行下道工序，并做隐蔽工程验收记录，必要时应保存影像资料。6.1.8 发泡混凝土板外保温工程采用的材料在施工过程中应采用防潮、防水等保护措施。材料进入施工现场后，应在监理工程师监督下进场验收，并按规定取样复验；复验项目涉及发泡混凝土板密度、体积吸水率、抗压强度和导热系数。6.1.9 发泡混凝土板外保温系统中锚固件和锚固托件的有效锚固深度在混凝土墙中不小于 25mm，在砌体墙中不小于 50mm，且应进行拉拔力现场实验。6.1.10 砂浆类材料应按照产品使用说明书或材料供应商提供的技术规定配制，计量准确，配制好的材料应在规定期间内用完，严禁过时使用。6.1.11 发泡混凝土板外保温工程施工期间以及竣工后 24h 内，基层墙体及环境空气温度不应低于 5。夏季施工时作业面应避免阳光曝晒。在 5 级以上大风天气和雨天不得施工。6.1.12 发泡混凝土板外保温系统施工后应做好成品保护。6.2 施工机具 6.2.1 各类作业机具、工具应齐备，并经检查合格、安全、可靠；各种计量器具应经检定或校准合格，并在有效期内。6.2.2 重要施工设备及施工工具：垂直运送机械、手推车、电动吊篮或脚手架、强制式砂浆搅拌机、手提式电动搅拌器、专用切割工具、角磨机、常用抹灰工具及抹灰的专用检测工具、冲击钻、电锤、手锤、经纬仪及放线工具、自动安平标注仪、塑料软管、螺丝刀、美工刀、拉线、弹线墨盒、2m 靠尺、塞尺、钢尺等。6.3 施工工艺及要点 6.3.1 发泡混凝土板外保温系统施工工序应符合图 6.3.1 的规定。基层墙体处理弹 基 准 线粘贴发泡混凝土板配制胶粘剂安装固定锚栓和锚固托件确定锚固位置发泡混凝土板清理嵌缝配制抹面胶浆抹第一道抹面胶浆压入耐碱玻纤网抹第二道抹面胶浆饰 面 层验收安装底座托架基层墙体处理弹 基 准 线粘贴发泡混凝土板配制胶粘剂安装固定锚栓和锚固托件确定锚固位置发泡混凝土板清理嵌缝配制抹面胶浆抹第一道抹面胶浆压入耐碱玻纤网抹第二道抹面胶浆饰 面 层验收安装底座托架 图 6.3.1.1 发泡混凝土板外保温系统施工工序 6.3.2 基层墙体解决 1 基层墙体表面应清洁，无油污、脱模剂、涂料、浮尘和其他妨碍粘结的附着物。2 基层墙体应坚实平整，表面平整度允许偏差 5mm。局部凸起、空鼓、疏松和有妨碍粘结的污染物应剔除，并用聚合物砂浆找平，聚合物砂浆的配合比为：普通硅酸盐水泥:中细砂:胶:水1:3:0.3:适量（重量比）。3 当基层墙体为砌体墙时，应用 1：3 水泥砂浆或聚合物水泥砂浆整体找平。4 当基层为钢筋混凝土墙体时，假如墙体表面平整度不大于 5mm，可不必进行整体找平；否则，应用 1：3 水泥砂浆或聚合物砂浆找平。6.3.3 挂弹基准线 1 在外墙各阳角、阴角及其它必要处垂直基准线，在每个楼层的适当位置挂水平线，以控制发泡混凝土板的垂直度和水平度。2 根据建筑立面设计和外保温技术规定，在墙面弹出外门、窗口的水平、垂直控制线以及伸缩缝线、装饰条线、装饰缝线等。应在建筑外墙阴阳角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制发泡混凝土板的垂直度和平整度；并一方面进行外保温系统的起端和终端的翻包或包边施工；6.3.4 安装支撑托架 按照墙面竖向和水平分割控制线，将支撑托架预埋件按照设计和产品说明书的规定安装于墙体相应位置，安装时采用电锤（冲击钻）在安装点上钻孔，然后用膨胀螺栓将支撑托架锚固在基层墙体上。6.3.5 胶粘剂、抹面砂浆的配制 1 应严格按供应商提供的配比和制作工艺在现场进行。2 胶粘剂和抹面砂浆应为单组份材料，将胶粘剂或抹面砂浆干粉料直接加入适量水中，用专用电动搅拌器搅拌均匀，达成工程所需的粘稠度。3 每次配制不得过多，视不同环境温度条件，控制在 2h 内或按产品说明书中规定的时间内用完。6.3.6 粘贴发泡混凝土板 1 粘贴发泡混凝土板前，应一方面检查发泡混凝土板是否干燥，并进行表面清理，涂刷防水型界面剂，界面剂表干后方可进行施工。2 发泡混凝土板与基层墙体采用满粘法粘贴，施工时在每块发泡混凝土板背面均匀披刮一层厚不小于 3mm 的胶粘剂，粘结面接应大于 80%，及时粘贴并挤压到基层墙体上，并随时用 2m 靠尺和托线板检查平整度和垂直度。板与板之间高差不应超过 1mm，板缝应拼接严密，当板与板之间的接缝缝隙大于 2mm 时，抹灰前应用发泡胶解决。3 粘贴的发泡混凝土板可现场裁切，但必须注意切口与板面垂直，整块墙面的边角处应用最小尺寸超过 300mm 的发泡混凝土板。门窗洞口外侧墙粘贴发泡混凝土板，其厚度视门窗框与洞口间隙大小而定，一般不宜小于 20mm。6.3.7 锚固发泡混凝土板 将锚固件插入发泡混凝土板并将塑料圆盘的平面与板面拧压紧，有效锚固深度在混凝土墙中不小于 25mm，在砌体墙中不小于 50mm。墙面高度在 20m 以下每平方米设立 3-5 个锚固件，20m 以上每平方米设立 5-8个锚固件，每块发泡混凝土至少设立 1 个锚固件。双层耐碱玻纤网外保温系统锚固件应在第一道抹面砂浆压入耐碱玻纤网格布后进行。6.3.8 抹面层施工 1 耐碱玻纤网应自上而下沿外墙铺设，横向和竖向搭接宽度不小于100mm。2 双层耐碱玻纤网铺设时，第一层耐碱玻纤网应对接，对接点不得在阴阳角处且偏离阴阳角不低于 200mm。两层耐碱玻纤网之间抹面砂浆应饱满，严禁干贴和干搭接。3 抹面砂浆施工间歇应在自然断开处，以方便后续施工的搭接。在连续墙面上如需停顿，第二道抹面砂浆不应完全覆盖已铺好的耐碱玻纤网，需与耐碱玻纤网、第二道抹面砂浆形成台阶形坡茬，留茬间距不小干150mm。4 抹面砂浆施工完后，应检查平整、垂直及阴阳角方正，不符合规定的应使用抹面砂浆进行修补。严禁在此面层上抹普通水泥砂浆腰线、窗口套线等。5 抹面砂浆和耐碱玻纤网铺设完毕后，不得挠动，静置养护不少于24h，才可进行下一道工序的施工。在寒冷潮湿气候条件下，还应适当延长养护时间。6.3.9 饰面层施工 1 涂料饰面 在抹面层表干后即可进行柔性耐水腻子的施工，用馒刀或刮板批刮，待第一遍柔性耐水腻子表干后，再刮第二遍腻子，压实磨光成活。批刮柔性耐水腻子应不漏底、不漏刮、不留接缝，完全覆盖表面。待柔性耐水腻子完全干固后，即可进行面层涂料的施工。涂料饰面的施工应从墙顶端开始，从上而下进行。2 饰面砂浆饰面 发泡混凝土板外保温系统的饰面材料可采用饰面砂浆，其使用厚度为26mm。7 验 收 7.1 一般规定 7.1.1 发泡混凝土板外保温工程的验收除应执行本规程外，尚应符合建筑工程施工质量验收统一标准GB50300、建筑节能工程施工质量验收规范GB 50411 的相关规定。7.1.2 发泡混凝土板外保温工程应在基层墙体质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检查批验收，施工完毕后应进行外保温工程质量验收。7.1.3 发泡混凝土板外保温工程应进行隐蔽工程验收，并应有具体的文字记录和必要的图像资料。7.1.4 检查批的划分应符合下列规定：1 采用相同材料、工艺和施工做法的墙面，每 500-1000m2面积划分为一个检查批，局限性 500m2也为一个检查批；2 检查批的划分也可根据方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。7.1.5 检查批质量验收合格，应符合下列规定：1 检查批应按主控项目和一般项目验收；2 主控项目应所有合格；3 一般项目应合格；当采用计数检查时，至少应有 90%以上的检查点合格，且其余检查点不得有严重缺陷；4 应具有完整的施工操作依据和质量检查记录。7.2 主控项目 7.2.1 发泡混凝土板外保温系统性能指标应符合本规程规定。检查方法：检查型式检查报告。检查数量：全数检查。7.2.2 用于发泡混凝土板外保温工程的材料、构件等，其品种、规格应符合设计规定和相关标准的规定。检查方法：观测、尺量检查；检查质量证明文献。检查数量：按进场批次，每批随机抽取 3 个试样进行检查；质量证明文献应按照其出厂检查批进行检查。7.2.3 外墙外保温工程使用的发泡混凝土板的干表观密度，抗压强度，抗折强度，含水率，体积吸水率，垂直于板面抗拉强度，导热系数，干燥收缩值，抗冻性，软化系数，燃烧性能应符合设计规定。检查方法：检查质量证明文献。检查数量：全数检查。7.2.4 发泡混凝土板外保温工程使用的胶粘剂、抹面砂浆和耐碱玻纤网等，进场时应对其下列性能进行复验，复验应为见证取样送检：1 胶粘剂和抹面砂浆的拉伸粘结强度，抹面砂浆的柔韧性；2 耐碱玻纤网的力学性能、抗腐蚀性能。检查方法：随机抽样送验，检查复验报告。检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20230m2以下时各抽查不少于 3 次；当单位工程建筑面积在 20230m2以上时各抽查不少于 6 次。7.2.5 发泡混凝土板外墙外保温工程施工前应按照设计和施工方案的规定对基层墙体进行解决，解决后的基层墙体应符合保温层施工方案的规定。检查方法：对照设计和施工方案观测检查；检查隐蔽工程验收记录。检查数量：验收记录。7.2.6 发泡混凝土板外保温工程各层构造做法应符合设计规定，并应按照通过审批的施工方案施工。检查方法：对照设计和施工方案观测检查；检查隐蔽工程验收记录。检查数量：每个检查批抽查 10%，并不少于 5 处（局限性 5 处时应全数检查）。7.2.7 发泡混凝土板外保温工程的施工，应符合下列规定：1 保温材料厚度必须符合设计规定。2 保温材料与基层墙体及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计规定。保温板材与基层墙体的粘结强度应做现场拉拔实验。3 锚栓数量、锚固位置、锚固深度和拉拔力应符合设计规定。锚栓应进行锚固力现场拉拔实验。检查方法：观测；手扳检查；保温材料厚度采用钢针插入或剖开尺量检查；粘结强度和锚固力检查实验报告；检查隐蔽工程验收记录。检查数量：每个检查批抽查不少于 3 处。7.2.8 发泡混凝土板外保温工程各类饰面层的基层墙体及面层施工，应符合设计规定和建筑装饰装修工程质量验收规范GB 50210 的规定，并应符合下列规定：1 饰面层施工的基层墙体应无脱层、空鼓和裂缝，基层墙体应平整、洁净，含水率应符合饰面层施工的规定。2 外墙外保温工程的饰面层不应渗漏。3 外墙外保温层及饰面层与其他部位交接的收口处，应采用密封措施。7.2.9 外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计规定采用节能保温措施。检查方法：对照设计观测检查，必要时抽样剖开检查；检查隐蔽工程验收记录。检查数量：每个检查批抽查 5，并不少于 5 个洞口。7.2.10 外墙热桥部位应按设计规定采用节能保温等隔断热桥措施。检查方法：对照设计和施工方案观测检查；检查隐蔽工程验收记录。检查数量：按不同热桥种类，每种抽查 20，并不少于 5 处。7.3 一般项目 7.3.1 发泡混凝土板外保温工程用材料与构件的外观和包装应完整无破损，符合设计规定和产品标准的规定。检查方法：观测检查。检查数量：每个检查批抽查 10%，并不少于 5 处（局限性 5 处时应全数检查）。7.3.2 发泡混凝土板、发泡混凝土保温装饰板安装允许偏差应符合表 7.3.2的规定。表 7.3.2 安装允许偏差和检查方法 项次项次 项目项目 允许偏差允许偏差(mm)检查方法检查方法 发泡混凝土板发泡混凝土板 发泡混凝土保温装饰板发泡混凝土保温装饰板 1 墙面垂直度 5 5 经纬仪测量 2 横向顺直度 3 3 5m 拉线检查 2m 靠尺 3 阴阳角方正 3 3 直角尺检查 4 墙面平整度 3 3 2m 靠尺楔形塞尺检查 5 相邻两块板高低差 1.5 1 直尺和楔形塞检查 6 板缝宽度 1.5 1 直尺检查 7.3.3 耐碱玻纤网的铺贴和搭接应符合设计和施工的规定。抹面砂浆抹压应密实，不得空鼓，耐碱玻纤网不得皱褶、外露。检查方法：观测检查；检查隐蔽工程验收记录。检查数量：每个检查批抽查不少于 5 处，每处不少于 2m2。7.3.4 施工产生的墙体缺陷，如穿墙套管、脚手眼、孔洞等，应按照施工方案采用隔断热桥措施，不得影响墙体热工性能。检查方法：对照施工方案观测检查。检查数量：每个检查批抽查 10%，并不少于 5 处（局限性 5 处时应全数检查）。7.3.5 发泡混凝土保温板接缝方式应符合施工规定，发泡混凝土保温板接缝应平整严密。检查方法：观测检查。检查数量：每个检查批抽查 10%，并不少于 5 处（局限性 5 处时应全数检查）。7.3.6 墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，应采用防止开裂和破损的加强措施。检查方法：观测检查；检查隐蔽工程验收记录。检查数量：按不同部位，每类抽查 10%，并不少于 5 处（局限性 5处时应全数检查）。7.3.7 当外墙外保温工程设计采用防潮底漆时，基层墙面防潮底漆喷刷应均匀，不得有漏底现象。检查方法：观测检查；检查隐蔽工程验收记录。检查数量：按不同部位，每类抽查 10%，并不少于 5 处（局限性 5处时应全数检查）。7.4 验收 7.4.1 发泡混凝土板外保温墙体分项工程的质量验收合格，应符合下列规定：1 主控项目应所有合格；2 一般项目应合格；当采用计数检查时，至少应有 90%以上的检查点合格，且其余检查点不得有严重缺陷；3 分项工程质量控制资料应完整。7.4.2 发泡混凝土板外保温工程竣工验收应提供下列文献、资料：1 外保温系统的设计文献、图纸会审记录、设计变更和洽商记录；2 有效期内的外墙外保温系统的型式检查报告；3 重要组成材料的产品合格证、出厂检查报告、进场复验报告和进场检查记录；4 节能施工技术方案、施工技术交底；5 围护结构节能构造现场实体检查记录；6 隐蔽工程验收记录（涉及基层墙体解决、发泡混凝土板背面粘结胶浆和粘结点、锚栓固定的位置及数量、耐碱玻纤网的铺设等）和相关图像资料；7 其他对工程质量有影响的重要技术资料；8 重大工程质量问题及质量事故解决资料。附录 A 发泡混凝土板外保温系统特殊部位构造示意图 图图 A.0.1 阴、阳角阴、阳角部位部位保温保温构造构造 图图 A.0.2 勒脚勒脚部位部位保温保温构造构造 图图 A.0.3 窗口窗口部位部位保温保温构造构造 图图 A.0.4 窗墙管道保温窗墙管道保温构造构造 图图 A.0.5 凸窗保温凸窗保温构造构造 图图 A.0.6 空调隔板保温空调隔板保温构造构造 图图 A.0.7 女儿墙保温女儿墙保温构造构造 图图 A.0.8 挑檐保温挑檐保温构造构造 图图 A.0.9 变形缝保温变形缝保温构造构造 图图 A.0.10 防火隔离带防火隔离带构造构造 图图 A.0.11 窗口上部挡火梁窗口上部挡火梁构造构造 图图 A.0.12 支撑托架支撑托架构造构造 引用标准名录引用标准名录 1 民用建筑热工设计规范GB 50176 2 混凝土结构工程施工质量验收规范GB50204 3 砌体工程施工质量验收规范GB50203 4 建筑工程施工质量验收统一标准GB50300 5 建筑节能工程施工质量验收规范GB 50411 6 建筑装饰装修工程质量验收规范GB 50210 7 建筑保温砂浆GB/T 20473 8 硅酸盐复合绝热涂料GB/T 17371 9 绝热材料稳态热阻及有关特性的测定 热流计法GB/T 10295 10 绝热材料稳态热阻及有关特性的测定 防护热板法GB/T 10294 11 建筑材料及制品燃烧性能分级GB 8624 12 无机硬质绝热制品实验方法GB/T 5486 13 硅酮建筑密封胶GB/T 14683 14 外墙外保温工程技术规程JGJ 144 15 膨胀聚苯板薄抹灰外墙外保温系统JG 149 16 轻骨料混凝土技术规程JGJ 51 17 外墙外保温柔性耐水腻子JG/T 229 18 混凝土界面解决剂JC/T 907 19 墙体饰面砂浆JC/T 1024 20 建筑砂浆基本性能实验方法标准JGJ 70 21 居住建筑节能设计标准DBJ 14-037 22 公共建筑节能设计标准DBJ 14-036 23 既有公共建筑节能改造技术规程DB37/T 847 24 既有居住建筑节能改造技术规程DB37/T 848
