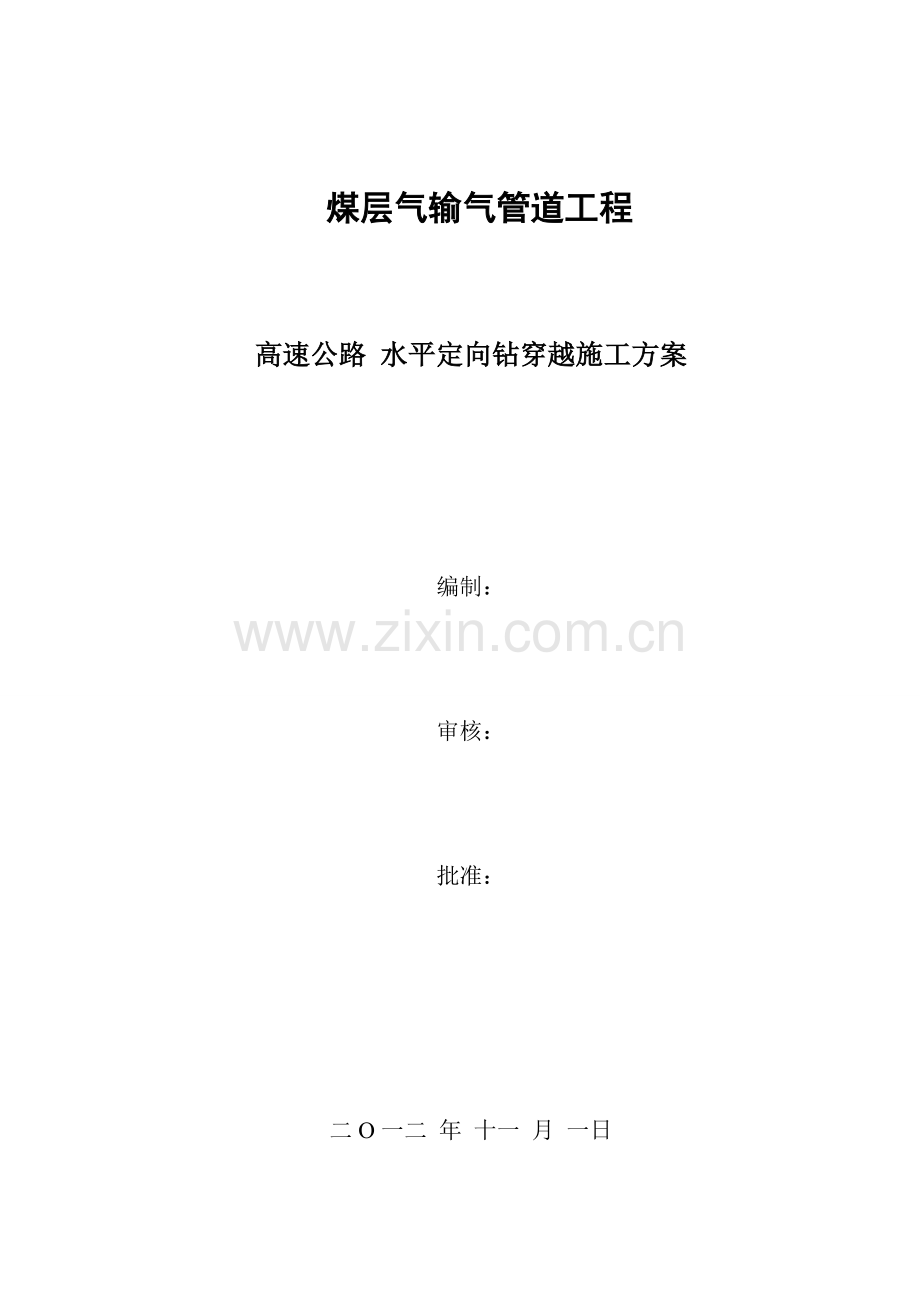

煤层气输气管道工程高速公路 水平定向钻穿越施工方案 编制： 审核： 批准： 二O一二 年 十一 月 一日目 录一、编制依据1二、工程概况1三、现场分析和方案选择2四、施工准备工作2五、施工顺序及方法6六、穿越施工方案7七、工程质量保证措施17八、文明施工、环境及安全措施20九、HSE管理体系29十、施工事故及应急措施32十一、冬季施工措施33 附图一 ：施工进度计划-横道图 36一、编制依据1.1 设计文献施工图。1.2 现行的法律、法规1）中华人民共和国安全生产法主席令第70号（2023）；2）中华人民共和国环境保护法主席令第22号（1989）；3）建设项目环境保护管理条例国务院令第253号（1998）；4) 中国石油化工集团公司安全、环境与健康（HSE）管理体系Q/HSE 0001.1-2023。1.3 遵循的验收规范、质量检查评估标准等1）油汽长输管道工程施工及验收规范（GB50369-2023）；2）油汽输送管道穿越工程施工规范（GB50424-2023）；3）石油天然气金属管道焊接工艺评估（SY/T0452-2023）；4）钢质管道焊接及验收（SY/T4103-2023）；5）石油天然气建设工程施工质量验收规范输气管道线路工程（SY4208-2023）；6）石油天然气建设工程施工质量验收规范管道穿跨越工程（SY4207-2023）。1.4根据建设单位组织的现场勘察所获取的有关资料1.5根据我公司现有的技术装备和施工能力二、工程概况高速匝道定向钻穿越工程,穿越总长为428米,通过勘察，本次穿越横跨太原环城高速罗城段及若干条匝道，环城高速车流量较大且作用非常重要。穿越入土点为距风峪河南岸35m的晋祠路东侧60m处，管端回拖深度为1.8m（管底）；穿越出土点为建材市场大院桩A102处，管尾回拖深度为1.8m（管底）；穿越管线最深处为入钻点水平下5m，高速路面以下12m,管道输送介质为煤层气。管线为508mm直缝钢管外套3PE防腐层。三、现场分析和方案选择1.现场分析通过对穿越地点地质的勘探，发现水平定向钻需穿越卵石层，卵石层实密度较好，而为了在水平定向钻过程中满足管道的曲率半径，必须穿越卵石层，这样虽不易塌孔，但使得钻进较困难。但由于环城高速车流量较大且作用非常重要，该段煤层气输气管线不能采用开挖敷设，顶管穿越工期较长，为保证工期进度，故采用定向钻敷设管道。2.方案选择 为保证施工进度安全顺利，且不影响高速的正常运营，经与建设单位、设计院和监理单位共同协商，针对罗城高速匝道的地理条件和实际情况，采用水平定向钻施工。四、施工准备工作1.施工设备水平定向钻机、钻杆、发电机、泥浆泵、水罐车、硼润土、麻袋等。2.测量放线根据设计交底（桩）与施工图纸放出钻机场地控制线及设备摆放位置线，保证钻机中心线与入土点、出土点成一条直线。3. 施工场地准备施工作业带、管道预制场地的准备、入土点和出土点工作面的准备。1）管道预制场地在罗城建材市场院内，所需预制场地长220米。但因罗城建材市场木材堆放场地局限，故预制4根9接1的管，每根107米。为不影响木材经销，故在施工作业带内挖一个长120米、宽1.4米、深0.6米的管沟，而后将预制的管其中两根拖拽至该沟内并做回填（图中阴影部分），再与建材市场院内的剩余两根进行组对焊接，（如图）过路地段需并列加设2根DN800的长度为6m的钢套管，在此过程中，所开挖的土方量为：V=120*1.4*0.6=100.8m3而在拖拽的过程中，为了减小摩擦力，并使防腐层不被刮伤划破，因而在管道底端垫装有细土的麻袋，麻袋上涂抹润滑油，每6m/个，垫高0.4米。2）入土点工作面：宽30米，长40米。而在入土点与晋祠路搭接处，需修筑5米宽的施工便道，并加以平整、压实，地面承载力满足运送机械规定。施工便道完毕后，在钻机场地一侧挖泥浆池（15m*30m*2.5m)，同时排浆池底部采用防渗水工布解决，做好防渗措施。钻机场地油料区用砖砌隔离墙1次，4米宽，6米长，2米高。搭设泥浆料棚。场地四周挖0.8m*0.8m的排水沟并围栏。如图所示：晋祠路与所钻机场地的林带区具有近2.8米的高差，由于晋祠路无法开挖降坡，为保证机械设备顺利进场，将拉运土方修筑施工便道，如下图：回填土方量计算如下：已知晋祠路与林带地面高差为2.8米，坡度为12，施工便道两边的放坡系数为1:1。a、施工便道：V1=13.15*2.8*5/2=92.05m3b、施工便道两边坡度：V2=13.15*2.8*2.8=103.096m3则所需外运土方量为：V=V1+V2=103.096+92.05=195.15m33）出土点工作面：宽30米，长30米。平整压实后，用于放置钻杆和出土点设备。在穿越中线的一侧挖泥浆池（8m*15m*2.5m)。在出土点位置顺钻机方向挖穿前发送沟，宽1.5m，深2.5m，长50m。4）场地准备完毕后，对机械设备进场道路进行修筑，并压实。路面承载力必须满足进场机械的规定。 4.定向钻前期准备（如图）管道预制场地在罗城建材市场院内，高速公路之间穿越距离428米，而为了防止管道在拖运过程中左右摆动，因而挖了一个长30米，宽1.5米，深1.8米的发送沟，在拖拽的过程中，为了防止管道的防腐层被刮伤，在管道底下每隔6米垫装有细土的麻袋，麻袋上涂有润滑油，且采用4台25T汽车吊、一台300挖机同时起吊并向前推动以减小钻机拖拽力。4.材料准备 管材（A102A103)共428米、热缩套36个、麻袋、润滑油。管材到位后，开始在预制场地布管、焊接。5.机械准备 重要施工机械设备见各项资源需要量计划。6.建设单位提供相关的地勘资料五、施工顺序及方法1.穿越点位置穿越入土点为风峪河南岸晋祠路东侧60m处，管端回拖深度为1.8m（管底）；穿越出土点为建材市场大院A102处，管尾回拖深度为1.8m（管底）。2.穿越重要技术参数序号项目内容1穿越管径508mm2铺管长度428m一条3穿越长度428m一条4拖管长度428m一条3入土角54出土角55管材甲供6穿越管线曲率半径Re=762m3.工程地质穿越地层为杂填土，粉沙层，粗沙砾层，卵石层，穿越难度较大。4.施工环境本工程管线穿越轨迹距离公路较近，在有限的施工条件下，最大限度的减少穿越管线对沿途道路的影响，以保证穿越施工安全成功。5.交通条件本工程位于晋祠路旁，交通条件较为便利。6.重要工程量序号项目单位数量备注1钻机进场调试安装次 12导向孔钻进m4283一次预扩孔300mmm4284二次预扩孔400mmm4285三次预扩孔500mmm 4286四次预扩孔600mmm4287五次预扩孔700mmm 4288六次预扩孔800mmm4289清孔（800mm一至二次）m 42810508mm管线回拖m 4287.计划工期钻机设备进场，满足施工规定，有效工期22天。(见附图一)六、穿越施工方案1.定向钻施工工艺流程测量放线三通一平钻机运送泥浆准备钻机安装、调试运布管组焊无损检测补口补伤清管试压钻导向孔预扩孔管线回拖设备拆除、退场地貌恢复竣工验收2.穿越管道施工技术措施2.1管线焊接a.管线的焊接抗拉强度应当能满足钻机回拖力的规定,最少不能低于8T。b.回拖所需管线在拖管前要所有焊接好摆至现有管沟内就位,回拖过程要连续进行。c管线应从出土点以后至少25米开始向远离钻机方向预制。2.2定向钻穿越参数复测及场地测量a.用水准仪测量穿越沿线的地面高程并放出穿越路线，在穿越线路上做出明显标记。b.穿越入土侧：钻机场地占地面30m40m,涉及泥浆池。c.穿越出土侧预扩孔、回拖作业场地：为满足管线回拖时顺利进入孔洞，须挖深1.8m，宽1.5m，长30m管线引沟,涉及泥浆池。2.3场地修筑1）入土侧场地需平整压实，钻机要坐在风峪河南岸晋祠路东侧60m入钻点处，须占用场地30m10m，锚固钻机。2）入土侧要开挖长5m宽1.5m深2.0m的工作坑，管线回拖至此，并作为临时储存泥浆及摘卸回扩器工作坑，施工过程中产生的泥浆要及时抽走。2.4设备进场、组装调试2.4.1将钻机主机就位，并将地锚锚护好、泥浆系统、钻杆、辅助动力等就位。2.4.2连接好各种液压管线、泥浆管线及施工所需电缆等。2.4.3所有组装完毕，以仔细检查确认后，设备进行试运转：调试钻机系统，认真观测各表盘指示是否正常，各操作手柄是否回位；调校控向系统，调试泥浆系统。2.5泥浆控制2.5.1泥浆是定向穿越中的关键因素，对泥浆的性能要很高。为克服不利因素我们将采用以下措施：（1）按照事先拟定好的泥浆配比用一级钠基膨润土加上泥浆添加剂，配出符合规定的泥浆。（2）使用的泥浆添加剂有：降失水剂、固壁剂、悬浮剂、纤维素、粘土分散剂等。（3）为保证泥浆的性能，保证膨润土有足够的水化时间，我们采用两套加料配浆系统，延长泥浆循环周期。2.5.2强化各施工过程泥浆性能调整（1）斜孔段：泥浆的流动性能要好，结构性要强，保证钻屑携带和孔眼清洁；控制泥浆的失水，防止塌孔。需增大固壁剂、降失水剂含量。（2）水平孔段：要及时提高润滑剂剂量，适当减少粘度和切力，保证泥浆的流变性能良好，使钻屑顺利返出地面；增强泥浆的润滑性，减小钻机旋转及推动阻力。（3）扩孔：增强泥浆的造壁性能，防止孔壁塌陷，防止缩径；需增大固壁剂、悬浮剂、纤维素、降失水剂剂量。（4）回拖：提高泥浆的润滑性，减少摩擦阻力。增强携屑效果；需提高润滑剂剂量。2.5.3泥浆的粘度：根椐穿越段地层情况，在钻导向孔阶段，泥浆粘度控制在4550S；在预扩孔和回拖阶段泥浆粘度提高510S即达成5055S；实际使用过程中，泥浆的配比随地层不同而随之变化，并选用不同的添加剂。2.6定向钻穿越2.6.1钻导向孔（1）制定具体周密的导向计划，曲线半径要大于钢管的弯曲半径。（2）把好控向关。在导向孔钻进过程中使用DCI公司的无线控向系统，在出入土两侧和沿途做好标记,每根钻杆至少要测量一次数据以保证在整个控向过程中及时纠偏,从而达成曲线规定。（3）导向孔钻进精度目的：导向孔曲线与设计曲线的偏移差半径不大于0.3米；出土点沿设计曲线应不大于0.3米，最大不超过0.5米；横向偏差应不大于0.3米，最大0.5米。（附：导向计划表）导向计划表钻杆长度：6m 导向孔钻进长度：408m钻杆根数（根）012345678910111213141516钻进长度（m）06121824303642485460667278849096探测深度（m）1.51.71.92.22.52.83.23.63.844.24.44.64.74.84.95钻杆倾斜度（%）-7.5-7-7-6.5 -6-5.5-5-4.5-4-3.5-3-2.5-2-1.5-1-0.50钻杆根数（根）1718192021222324252627282930313233钻进长度（m）102108114120126132138144150156162168174180186192198探测深度（m）55555555555555555钻杆倾斜度（%）00000000000000000钻杆根数（根）3435363738394041424344454647484950钻进长度（m）204210216222228234240246252258264270276282288294300探测深度（m）55555555555555555钻杆倾斜度（%）00000000000000000钻杆根数（根）5152535455565758596061626364656667钻进长度（m）306312318324330336342348354360366372378384390396402探测深度（m）55554.94.84.74.64.44.243.83.63.22.82.41.8钻杆倾斜度（%）00000.511.522.533.544.555.566.5钻杆根数（根）68钻进长度（m）408探测深度（m）1.5钻杆倾斜度（%）7出钻注： 入钻造斜长度90m（第1第15根钻杆），出钻造斜长度234m（第1654根钻杆），水平段长度84m（第55第68根钻杆）。导向计划：晁玉士2.6.2预扩孔完毕导向孔工作后，开始进行预扩孔，根据本工程实际情况和水平方向钻穿越施工技术规定，扩孔分六级进行，依次选用300mm、400mm、500mm、600mm、700mm、800mm的扩孔器进行预扩孔，扩孔完毕后为保证孔洞的通畅，进行一至两次的清孔，清孔完毕后再进行管线回拖。2.6.3预制管道试压已预制好的管道试压。因已进入冬季，环境温度比较低，经与甲方、监理协商，采用空气作为介质来进行压力实验。如图所示：管材试压过程中，要按以下规范操作：用空压机向待试管道系统中加注空气，压力应逐级缓升，一方面升到实验压力的50%进行检查，若无泄漏及异常现象，继续按实验压力的10%逐级升压，直至强度实验压力，每级稳压3分钟，达成实验压力后稳压10分钟，以无泄漏，目测无变形等为强度实验合格。然后降至设计压力，用涂刷肥皂水方法检查，如无泄漏，稳压时间根据查漏工作需要而定，以发泡剂检查不漏、压力不降，则严密性实验为合格。试压过程及注意事项：1、试压介质为压缩空气。2、实验用的压力表应通过校验，并在有效期内，压力表精度应不低于1.5级,量程为被测最大压力的1.52倍，表盘直径不应小于150，最小分度值应能显示0.05MPa。2、试压时的压力表应不少于2块，分别安装在试压管段两端，稳压时间应当在管段两端压力平衡后开始计算。试压管段的两端应各安装1支温度计，且应避免阳光直射，温度计的最小刻度应小于或等于1。3、试压装置，涉及阀门和管道应通过试压检查后方能使用，现场开孔和焊接应符合压力容器制造、安装有关标准的规定。4、试压时的升压速度不宜过快，压力应缓慢上升，每小时升压不得超过1 MPa。当压力升至30强度压力时，停压30分钟，对管道进行观测检查，若未发现异常情况或问题方可继续升压；再升压至60强度压力时,停压30分钟，再次对管道进行观测检查，若未发现异常情况或问题方可继续升压。管道继续升压到强度压力6 MPa,然后停止试压，待管段两端压力平衡后,稳压4小时。 4、检漏人员在现场检漏时，管道的环向应力不应超过刚才规定的最低屈服强度的20%，在管道的环向应力初次开始从钢材规定的最低屈服强度的50%提高到最高实验压力，直到又降至设计压力为止的时间内，试压区域内严禁有非试压人员，试压巡检人员亦应与管线保持6m以上的距离，距试压设备和试压段管线50m以内为试压区域。4、在试压过程中,严禁敲击被试压管道以及管道连接的任何部件。5、当压力升至强度压力时，停止升压，随时注意超压现象的发生,严禁超压。6、强度实验的稳压期间及稳压结束时，管道无断裂、无异常变形，且压降不大于强度实验压力的1为合格；在升压或稳压期间,若发现异常情况,应一方面停止试压，然后进行卸压，将压力降掉以后，方可进行解决。7、当试压管段压力降为4 Mpa时,进入严密性试压阶段,严密性试压稳压时间24小时,稳压24小时后,对全线进行具体检查,检查有业主、监理参与,检查涉及：管道有无渗陋和压降情况；压降不大于严密性实验的1为合格。8、稳压24小时后无超值降压，说明试压合格，开始放空，放空分三个环节：先由专业人员站在合适的位置，不要面对放空阀及阀门手动轮。放空阀启动三分之一，降至30%后，再启动阀门至三分之二，降至60%,然后将阀门所有打开，直至放空完毕。9、试压全程纪录每十五分钟记录一次，其试压记录作为原始资料存档。2.6.4回拖管线（1）穿越管段预制完毕后，在管端焊上回拖头，回拖头保证满足回拖力，同时完毕打压、焊口防腐工作。（2）出土侧需开挖发送沟,管线回拖时，须用4台吊车、一台钻机将管线同时吊起并向前推动，以保护防腐层和减少回拖力。（3）管线和钻具的连接：钻杆+700mm扩孔器+50T“U”型环+回拖头，总体连接完毕一起回拖。（4）一切准备工作就绪后开始回拖，回拖时应一气呵成，中间不得停顿，直至成品管线拖至预定位置为止。管线回拖前要仔细检查各连接部位的牢固。为保证回拖的顺利将采用以下措施：（1）连管回拖前，保证预制管线（至少出土点附近的200米管线）和穿越轴线的一致性，减少管线进入孔洞时的侧向摩擦力，保证防腐层完好进入孔洞。管道放置在装有土的麻袋上，离地0.4米，在麻袋上涂上润滑油（黄油等），以减小管线底部与地面的摩擦力。（2）为了保证管线回拖过程中管线不左右晃动，回拖采用发送沟的方式进行。发送沟采用单斗作业，其尺寸为上口宽2.8m、下口宽1.5m、深1.8m，长30米；在挖发送沟时，计算好发送沟，特别是管线进入孔洞的这一段发送沟的坡度，保证发送沟，特别是管线进入孔洞的这一段发送沟与穿越孔洞的圆滑平缓。（3）管道回拖前将检查合格的穿越段管线放入发送沟内，就位时布置4台吊车1台钻机，起吊高度以1m为宜，起吊点间距不超过19m，吊具用尼龙吊带发送沟内不得有石块、树根和硬物等，沟内注水，保证将管道浮起，避免管线底部与地层摩擦。（4）在回拖作业时，增长高润滑泥浆，使高润滑泥浆象薄膜同样附着于表面。（5）回拖前，对预制管线焊缝进行100%X射线探伤及100%超声波探伤，探伤合格后，按设计规定进行防腐补口，并对管线进行单独水压试压。准备好补口、补伤材料和器具及电火花检漏仪，安排专人巡视管线。（6）在扩孔回拖时，把扭矩控制在合理的范围内，保证扩孔回拖时的顺利进行。（7）回拖时注意加强两岸联系，时刻注意表盘的读数。同时，做好每一遍扩孔的记录，有助于下一级扩孔借鉴，使扩孔、回拖具有可溯性，保证扩孔回拖的顺利。（8）根据地质情况及上一级扩孔情况，合理拟定下一级的扩孔尺寸和扩孔器水咀的数量和直径，保证泥浆的压力和流速，从而提高携带能力，减少岩屑床的生成。以保证扩孔回拖的顺利。回拖前后，准备好补口、补伤材料和器具及电火花检漏仪，安排专人巡视管线。2.6.5回拖完毕以后，设备退场，然后进行场地清理、发送沟回填地貌恢复。3.劳动组织、重要施工机具配备及重要消耗材料3.1劳动组织 序号工 种单位数量备 注1项目经理人12技术负责人人1兼安全员3队 长人14控向员人25司钻工人26泥浆工人27技术工人人28普通工人人49司 机人23.2重要施工机具配备序号设 备 名 称型号规格单位数量备注1定向钻机 威猛D130150台1美国2泥浆搅拌系统威猛套1美国3钻杆89mm根906.0m/根4控向系统月蚀 套1美国5地锚 威猛套1美国6柴油发电机组30KW套1钻机侧用7汽油发电机组5KW台1出土侧用8挖掘机PC220台19汽车吊（25T）台410污泥泵4寸台211清水泵3寸台112经纬仪部113水准仪部114现场通勤车辆115货车辆116钻机300辆13.3重要消耗材料序号材 料 名 称规格型号单位数量备注1膨润土（一级）NV-1T180钠土2固壁剂KH-931T5.0视地质情况而定3润滑剂RT-988T6.0视地质情况而定4纯碱T3.0视地质情况而定5清屑剂QH-352T6.0视地质情况而定6增粘剂PACT4.0视地质情况而定7悬浮剂T5.5视地质情况而定8纤维素T2.0视地质情况而定9丝扣油KG130钻杆丝扣保护，进口10液压油KG15011柴油KG700012汽油KG100013润滑脂锂基脂KG11014枕木m3615铁丝8#kg4016铁丝10#kg2017水龙带3m30018水龙带4m20019吊带条44.施工进度计划及工期保证措施4.1各施工作业队和施工项目部的有关人员要按规定期间提交进度报告，进度报告必须含以下内容：a、报告期内完毕的重要工程量b、工程进展情况c、所碰到的问题和采用的措施d、在下一个报告期预计要完毕的重要内容4.2及时汇总和分析报告，如发现进度滞后于计划，要分析产生问题的因素，找出补救的措施，及时做出调整。4.3做出调整修改计划，并及时告知有关人员。4.4定期召开施工生产调度会，对施工所需材料、人员、机具、设备进行综合平衡，充足运用资源，在保证质量的前提下，加快施工进度，保证在规定期间内完毕施工任务。七、工程质量保证措施1.质量方针和目的质量方针：周密策划、严谨控制、不断改善、满足需求。质量目的：（1）总体工程质量达成优良；（2）管线回拖一次成功。2.质量体系实行施工全过程纳入公司质量保证体系，执行公司依据ISO90012023标准建立的质量体系文献，受公司质量管理部门的监督管理，同时对本工程建立的质量保证体系纳入监理的管理监督之下。3.质量责任体系项目经理为总体工程质量第一负责人。项目部技术负责人负责本项目质保体系运营总体管理，对总体工程质量负重要领导责任。施工作业队队长对本队施工的工程质量负重要领导责任。技术管理人员对工程质量负技术责任。施工班组长对本班组的施工质量负直接责任。操作者对工程质量负直接操作责任。质检员对管辖范围的质量监督检查工作负全面责任。4.质量管理措施4.1 工程质量管理措施1、强化质量意识，坚持质量第一。贯彻执行质量体系文献，严格按照甲方设计规定和国家规范规定施工，保证施工全过程工程质量处在受控状态，保质保量完毕本次工程。开工前加强质量意识教育和专业技术培训，同时组织施工人员学习质量保证体系文献及施工技术规定，并做好记录；做到严格按照设计规定及规范规定施工，以良好的工作质量来保证工程的质量。2、建立各项管理制度，使质保体系正常运转，施工中加强工管理，各工种、各岗位严格把关，认真执行“三检制”，并作好具体记录。3、建立领导小组，积极开展活动，及时解决施工中的各种难题，保证每个工序质量都符合规定。4、加强过程控制，做好图纸会审、交底等各项基础技术工作，严格按程序或作业指导书施工，监督上道工序，干好本道工序，服务于下道工序，工序间要有交接记录，把影响质量的隐患消灭在每道工序之间。5、抓好原材料质量，杜绝劣质因素。坚持原材料验收制度，把好材料进场关，使用管材必须有出厂合格证，材料规格必须与设计相符。6、钻机及配套设备就位准确可靠，各岗位要严格按规定做好相应工作并认真填写施工记录。7、钻导向孔不得急于求快，要认真复核，参数规定准确，偏差要符合规定，司钻、控向及泥浆等操作人员要按照制订的方案钻进，如有异常及时报告，必要时征得建设单位批准和支持。钻孔曲线要圆滑，扩孔和回拖要耐心细致，且要作好具体记录以便分析复核。8、现场技术人员应定期或不定期地进行检查，对施工情况进行了解，解决施工中存在的问题。9、管线检查合格、钻具及拖管头可靠联接后方可回拖。回拖中耐心细致，注意参数变化，设专人巡线，集中精力，两岸加强联系，不得出现碰伤、划伤等质量事故。10、竣工资料是技术管理的一个基础工作，从开始施工起应做好此项工作，制定一系列的方法并设专人收集整理。从原始资料抓起认真填写整理上报，最后归类为竣工资料。4.2施工准备阶段4.2.1技术准备a、健全质量管理网络，人员及时到位。b、认真做好图纸会审。c、收集齐相关的技术标准、规范。d、准备好竣工资料表格、自检登记表。e、项目组技术管理人员认真组织技术交底工作。f、编制定向钻施工操作规程。4.2.2材料准备作好施工消耗材料的计划、采购、保管工作。4.2.3机具准备a、开工前对所有施工设备进行仔细的检修、保养，保障施工期间设备运转正常。b、对检测仪器进行周期检定和确认，保证检测数据的可靠性。4.3工程施工阶段4.3.1工序质量检查a、执行内部施工质量三检制，操作者、班组做好自检和互检，发现不合格规定的质量问题，采用措施及时给予纠正。由内部质检员对工序进行综合质量效益检查。认真做好自检记录，并及时向项目部反馈信息，保证各工序处在受控状态。b、项目部技术负责人、技术人员要定期或不定期地进行施工质量检查和抽查。c、重点控制好关键工序的施工质量，加强施工质量的中间检查，上道工序不合格，不能进行下道工序施工。d、质量控制点质量控制点一览表 序号阶段控制点名称级别控 制 内 容1准备阶段图纸会审I设计深度能满足施工规定2设计文献、施工标准整理I图纸、设计说明书、材料表及相应的施工技术标准、检查标准配备齐全3施工技术方案W组织设计、特殊施方案或技术措施的编、审、批手续齐全4技术交底I交底内容、交底对象、交底记录5施工阶段控向H每根钻杆钻进位置与高驻地曲线的偏差6泥浆H每小时测试一次泥浆的粘度，数值满足预定规定7司钻H每根钻杆钻进或回拖的扭矩和推拉力符合设备和钻具能力规定8验收阶段工程质量评估W按相关质量评估标准进行分项、分部、单位工程的质量评估9竣工资料整理W在工程竣工交付后一个月内整理、汇编、装订完并移交业主注：控制点级别代号含义为：I-检查点，W见证点，H停点4.3.2认真做好现场施工记录，真实反映实际施工情况。4.3.3及时做好分项、分部、单位工程质量评估及确认工作。4.4工程交付及服务4.4.1工程竣工后，组织工程竣工资料的全面检查和验证，确认符合规定后向建设单位、监理申请竣工验交。4.4.2对竣工验交中和协议规定的保修期内，无偿地对因施工导致的质量问题进行整改和解决，保证满足建设单位的规定。4.4.3定期进行工程质量回访，征求使用单位意见，做好改善质量工作。八、文明施工、环境及安全措施1. 施工安全措施1)施工现场物料堆放整齐、易燃、易爆物品不得随地乱放，并设专库存放，专人保管。2)施工用电不得超负荷；电器线路连接可靠，符合荷载规定，严禁乱接乱拉；开工前对设施进行细致检查，收工前必须对电器设备、设施做好防雨雪、防风保护；施工临时配电箱放置妥当，专人保管，用电人员必须持证作业。3)进入施工现场人员，班前不准饮酒，坚守岗位、不准打闹、睡岗或启动由别人操作的机械设备。4)各作业点设立明显安全标语和警示标志牌。5)进入施工现场的人员，必须穿戴好劳动保护用品，否则，严禁进入施工现场。6)夜间施工，现场要设立固定的、足够的照明设施和警示灯。7)根据现场安全规定，应设立必要的消防器具：灭火器、消防铣、消防沙等，做好防火、防爆安全工作。8)开工前做好必要的地质、水文、地下设施（电缆、管道等）、地下文物等情况的调查工作。针对具体情况制定必要的安全技术措施和施工方法，并向施工人员交底，指定专人监护，然后组织施工。9)施工人员不得参与违反治安管理的活动，遵纪守法。10)闲杂人员不得进入施工现场。11)穿越工程现场布置整齐有序，且各部之间应留有必要的安全空间和通道。12)非专职操作人员未经允许不得操作机器上各种开关、操作手柄、仪器仪表等。13)除操作和指挥外，其别人员必须离开钻杆位置5m以外。14)应保证穿越出、入土两侧通讯联系畅通，如若无线电联系失败，应保证尚有其它方式应急联系。15)在拆卸液压密封、液压管路之前应将压力降为零方可允许操作。16)旋转部件运营过程中，身体任何部位不要与其接触，以免受到伤害。17)在设备、机具运送过程中，应注意交通安全。18)施工现场用电按正式用电安装线路，沿地面敷设的电线要用双层橡胶电缆，过路时要加防护套管。19)管线施工安全规定执行线路施工安全规定。2.施工过程中的环境保护规定1 根据国家和环保部门有关法规，对各类自然生态系统区域、重要水源、具有科学文化价值的地质构造、以及人文遗迹、古树名木进行保护，严禁破坏。2 施工时，破坏的沟、堤、坎等，施工结束后立即恢复到施工前的地貌，防止水土流失和土壤污染。3 生活污水排放，尽也许地运用本地已有下水道和排放沟、渠。若远离城乡，我们将采用挖坑、撒漂白粉等措施，达成GB5084农田灌溉水质标准后，排放或灌溉农田。4 在生产中产生的废弃物统一回收。如电焊条头、电焊皮渣、棉沙等，做到文明施工。5 清洗设备的废旧汽、机油、交废品回收公司解决。6 清洗设备车辆的废旧水引放沉降地，让泥沙沉降后，再行排放。7 泥浆解决：钻进过程以及管线回拖中返回的泥浆，一方面采用沉降池进行泥浆沉降，尽量回收，减少污染和浪费，最大限度减少施工成本；如回流泥浆因含砂量过大无法回收时，将采用泥浆罐车及时拉运至液体污物解决场进行解决。8 生活垃圾不乱扔乱放,集中放置统一解决。3.文明施工措施1)现场设备、材料摆放整齐有序，取用方便，且符合防火规定。2)施工现场用电按正式用电安装线路，架空线不低于4.0m，沿地面敷设的电线要用双层橡套电缆，过路时要加防护套管。3)现场合有施工机具集中安装，统一保管。4)废弃机油、柴油、黄油及棉纱等统一回收，集中解决。5)现场人员应按规定穿戴劳保用品。6)施工结束后，剩余材料要及时回收，现场多余土、石等杂物要妥善解决，做到工完料净场地清。4.安全管理措施4.1 建立安全生产制度在工程项目过程中，建立符合项目特点的安全生产制度，参与施工的所有管理人员和职工都必须认真执行并遵守制度的规定和规定。工程项目安全生产制度要符合国家和地方，以及本公司的有关安全生产政策、法规、条例、规范和标准。项目负责人和各部门管理人员要认真履行上级安全生产责任制的规定，认真执行国家有关劳动保护，标准和安全技术规程，施工人员必须遵守本工程的安全操作规程等。4.2安全技术措施1、施工开工前，专职安全员必须对施工区内的周边环境、地下管线、地质情况进行全面考察和具体了解。对穿越区内地下管线、防空设施、水渠等必须熟知位置、走向、深度，在施工组织设计中要采用相应技术措施，保证施工安全，对钻进工作区内的地下管线、防空设施等指令专人妥善解决。2、开工前，向施工人员认真地进行安全技术措施交底，在整个施工过程中有效的贯彻执行施工组织设计中的安全技术措施，同时必须建立安全技术交底制度，必须防止那种只讲形式，不求实际效果的作法。3、穿越工程开始前，对定向钻进行试钻，并进行设备调试运转，对定位系统进行调校，发现异常现象及时研究解决，确认安全可靠后方可施工。4、施工人员必须戴安全帽，上下钻杆时必须戴防护手套，应注意安全，防止事故发生。5、穿越过程中，司钻手注意压力表的指数，发现异常立即停机检查，特别是压力忽然上升，经检查排除故障后方可继续施工。6、在穿越过程中，定向手时刻注意钻杆的穿越方向、深度。如发生偏差，及时进行纠偏，保证钻杆沿设计穿越曲线进行钻进。如发生卡钻现场，立即撤出卡钻区，停钻检查，找出解决方法，保证安全后方可施工。
