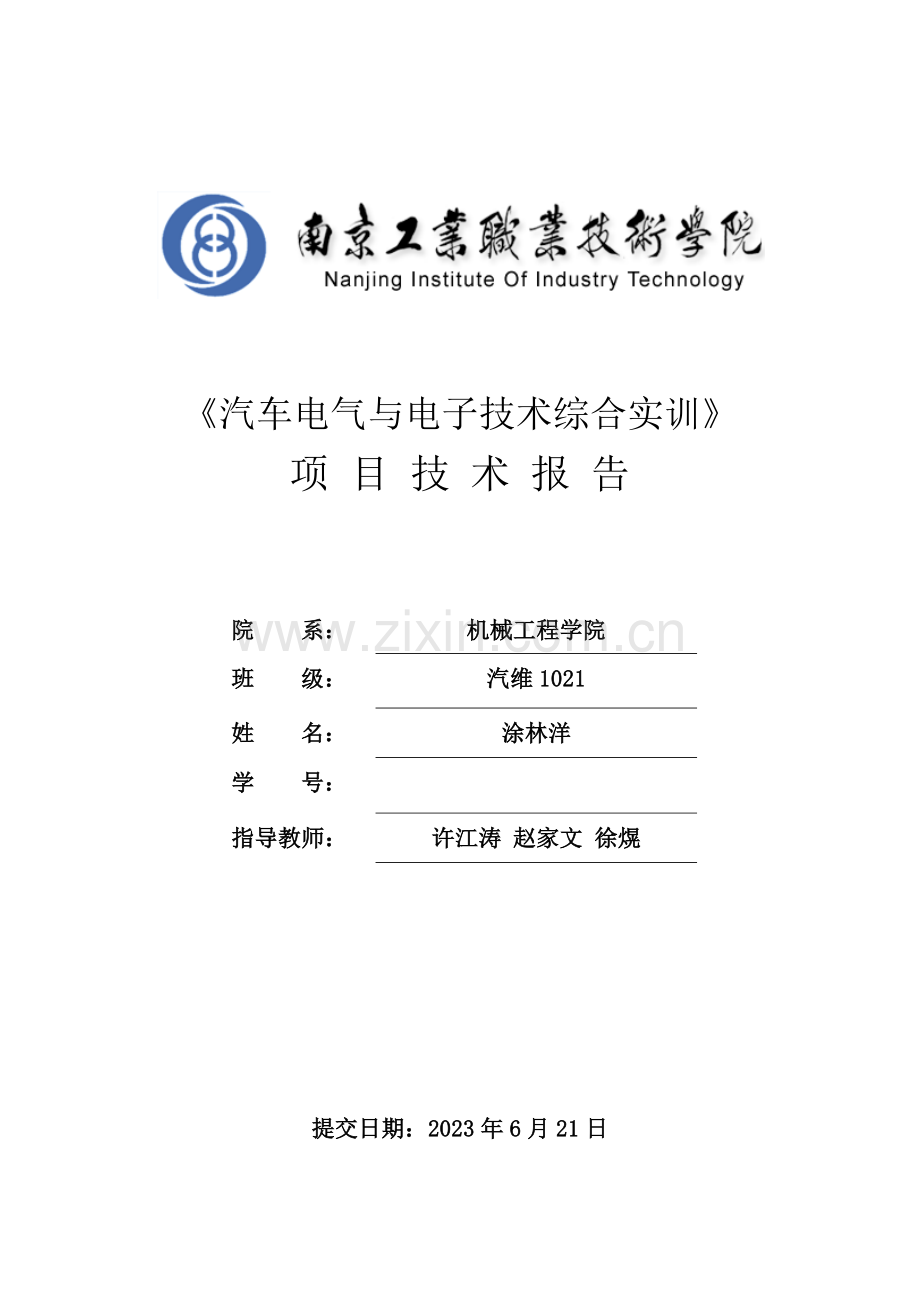

汽车电气与电子技术综合实训报告.doc

汽车电气与电子技术综合实训项 目 技 术 报 告院 系：机械工程学院班 级：汽维1021姓 名：涂林洋学 号：指导教师：许江涛 赵家文 徐熀提交日期：2023年6月21日 前 言本次综合实训使得我们对汽车电气与电子技术有了一个更深层次的理解。通过本项目课程的学习与训练，使得我们在前期汽车机械基础综合实训、汽车构造综合实训等项目课程训练所具有的汽车零部件工艺图绘制与汽车结构的拆装调试能力的基础上，进一步将电气技术基础、汽车电气与电子控制技术等课程中已初步掌握的汽车电气与电子控制技术的基础知识、单项能力等融合在一起，通过一个典型的汽车全车电气设备系统的拆装、检测、维修项目，再结合一个汽车发动机电子控制系统的拆装、检测、维修项目，最后与项目完毕后的评估总结报告的撰写等完整工作过程的训练，培养学生完毕一个实际的汽车电气设备系统和典型电子控制系统的拆装、检测、维修项目的综合能力：（1）汽车电气系统的电路分析能力；（2）汽车电气系统电路图的绘制能力；(3)汽车典型电气设备的故障检修方案设计能力；（4）汽车典型电器设备的检修能力；（5）全车电气线路的检修能力；（6）发动机电子控制系统的控制原理分析能力；（7）发动机电子控制系统电路图的绘制能力；（8）发动机电控燃油喷射系统及传感器的检测能力；（9）发动机电控燃油喷射系统故障检修方案的设计能力；（10）发动机电控燃油喷射系统故障排除能力；（11）项目完毕后的技术报告的撰写能力。目 录第一篇 桑塔纳（2023）汽车全车电路检修3第一章 完毕桑塔纳（2023）汽车全车电路检测与维修任务的重要措施31.1 汽车全车电路检测与维修对技术人员的规定31.2 汽车全车电路检测与维修常用的工具和仪器31.3 汽车全车电路检测与维修注意事项41.4 完毕项目任务你采用的技术方法和手段4第二章 桑塔纳（2023）汽车全车电路的搭建及维修52.1 桑塔纳（2023）汽车全车电气系统的组成及特点52.2 桑塔纳（2023）全车电路搭建方案52.3 电源系统组成、搭建及维修82.4 点火系统组成、搭建及维修92.5 照明系统、信号系统组成、搭建及维修102.6刮水器组成、搭建及维修12第三章 桑塔纳（2023）汽车电路重要零部件的拆装及检测143.1 电源系统的组成及工作原理143.2 发电机的拆装及检测153.3 起动机的组成及工作原理153.4 起动机的拆装及检测17第二篇 汽车电子控制系统检修18第一章 完毕汽车电子控制系统检测与维修的重要措施181.1 汽车电子控制系统检测与维修对技术人员的规定181.2 汽车电子控制系统检测与维修常用的工具和仪器181.3 汽车电子控制系统检测与维修注意事项181.4 完毕项目任务你采用的技术方法与手段18第二章 汽车发动机电子控制系统的检测与故障排除192.1 汽车发动机电子控制系统的组成及工作原理192.2 重要传感器、执行器的检修212.3 控制系统常见故障的检测与故障排除24第三章 汽车电控舒适系统的检测与故障排除253.1 汽车电控舒适系统的组成及工作原理253.2 中央门锁控制单元的检测253.3 电控车窗和后视镜的检测253.4 防盗控制系统的检测273.5 电控舒适系统常见故障的检测与故障排除28致 谢30参考文献31第一篇 桑塔纳（2023）汽车全车电路检修第一章 完毕桑塔纳（2023）汽车全车电路检测与维修任务的重要措施1.1 汽车全车电路检测与维修对技术人员的规定汽车全车电路重要由汽车照明电路、汽车转向信号电路、汽车雾灯电路、汽车洗涤电路等。维修人员应掌握各电路系统的工作原理及各部件的组成，会使用汽车电路检测与维修所必须的器材与仪器。对于需要在大电压下进行检测的汽车电器总成应注意人身安全，做好个人防护工作。检测与维修作业完毕后，将所有器具清洁、归整。1.2 汽车全车电路检测与维修常用的工具和仪器汽车全车电路检测与维修常用的工具和仪器重要有：万用表、跨接线、解码器、电源、模拟实验台等。 跨接线 万用表模拟实验台1.3 汽车全车电路检测与维修注意事项电路检测，拟定导线连接完好；电路检测，各个用电器需并联连接；电路检测与维修时操作规范；电路检测与维修时应做好人身防护；电路检测与维修应保证电路无端障。1.4 完毕项目任务你采用的技术方法和手段第一步：观测电路故障现象；第二步：分析电路原理图，弄清电路的工作原理；第三步：检查问题集中的部位或带电路；第四部：进行检修，拟定电路恢复正常。第二章 桑塔纳（2023）汽车全车电路的搭建及维修2.1 桑塔纳（2023）汽车全车电气系统的组成及特点桑塔纳（2023）电路系统由：电源系统，起动机电路系统，照明及信号电路系统，汽车仪表，报警装置与辅助电器电路系统，各传感器电路系统等组成。所有电路都通过中央电路板，即大部分继电器和熔丝都安装在中央线路板上，主线路从中央线路板反面接插通往各用电器。中央线路板上标有和插线位置代号及接点的数字号。直流低压电，双电源系统，单线制，负极搭铁。2.2 桑塔纳（2023）全车电路搭建方案2.2.1 全车电路搭建方案一方面根据全车电路图，搭建电器系统的子系统电路；然后将将各个子系统按照全车电路规定完毕全车电路搭建。2.2.2 桑塔纳（2023）全车电路图2.3 电源系统组成、搭建及维修2.3.1 电源系统组成汽车电源系统重要由蓄电池、发电机电压调节器及工作状况指示灯（电流表、充电指示灯等）组成。2.3.2 电源系统搭建电源系统电路图2.3.3 电源系统检修（1）蓄电池的电池技术状况检查及充电方法技术状况检查：分辨蓄电池正负极接线柱；蓄电池外观检查，规定无裂纹、接线柱无腐蚀；电解液高度检查，高度高于极板10-15mm；蓄电池电解液密度测量，规定在规定范围内；放电限度的检查。充电方法：定流充电、定压充电、快速充电。（2）发电机及典雅调节器的检测与拆装调试过程拆装：第一步：拆下后端盖固定螺栓并拆下后端盖；第二步：拆下发动机电刷架总成；第三步：旋转散热器螺栓并取下散热器；第四步：取出整流器；第五步：取出定子总成；第六步：拆下带轮、取出转子。检测：定子绕组搭铁的检测、定子绕组断路与短路的检查、励磁绕组的检查、转子轴的检查、集电环的检查、电刷的检查。2.4 点火系统组成、搭建及维修2.4.1 点火系统的组成点火系统重要由点火线圈、点火控制器、分电器总成、火花塞、点火开关等组成。此外，采用由发动机控制单元进行点火控制时，可以不采用分电器。2.4.2 点火系统的搭建点火系统电路图2.4.3 点火系统的维修（1）维修注意事项：接线必须对的、牢固，插接器要插接良好；假如点火系统有故障或被怀疑有故障，而又必须拖动汽车时，应先拆开点火器的插接件；拆卸、连接点火系统导线时及用仪器检测时，应先关开点火开关；不得随意替换点火系统部件。（2）故障诊断：直观检查（接线、插线应可靠，线路无老化与破损），点火系的检查（跳火正常），点火信号发生器的检查（测量电压应与规定值相符则正常），点火控制器的检查（拟定其典雅值正常）。2.5 照明系统、信号系统组成、搭建及维修2.5.1 照明系统的组成、搭建及维修（1）照明系统的组成照明系统重要由电源、照明灯具、控制装置等组成。（2）照明系统电路搭建照明系统电路（3）照明系统的维修前照灯及电路的故障不外乎两类：一类是器件自身的故障；另一类是电路存在故障。应先检查器件自身的故障，如没有，则按各系统的线路逐级检查，认真查明出现故障的因素和也许存在的隐患，对的的加以排除。灯泡频繁烧坏 灯泡频繁烧坏一般是电压调节器工作不妥或失调，使发电机输出电压过高导致的，应重新将电压调节器调到正常范围。此外，灯具接触不良也有也许导致灯具频繁烧坏。前照灯忽然失控 假如前照灯远光忽然变暗补聚光，仪表板上远光灯指示灯在变光开关打到近光时仍然发亮，全车照明系统忽然失控，说明近光灯丝以烧断，并与远光灯丝串联在一起了，这时应更换前照灯灯泡。线路故障 线路故障指短路、短路和搭铁故障，诊断可用万用表或试灯进行，根据电路图逐段检查电路，即可找出故障部位。2.5.2 信号系统的组成、搭建及维修（1）信号系统的组成信号系统重要由转向信号灯、危险报警灯、位灯、示宽灯、制动灯、喇叭等组成。（2）信号系统的搭建信号系统电路（3）信号系统的维修 转向信号灯电路常见故障信号灯不亮 引起信号灯不亮的因素重要有：灯泡损坏、熔断丝熔断、灯光开关或继电器损坏及电路短路或短路故障等。信号灯不能正常工作 信号灯不能正常工作的圆心重要有：转向开关失效引起的两侧灯光同时亮，转向灯泡有烧坏的或转向的接线、搭铁不良时转向灯闪烁的比平时快，闪光器损坏或接线错误导致转向灯不闪，灯泡功率不妥、电源电压过高或过低或闪光器工作不良，触电减息过大或过小，引起闪频过高或过低。 电喇叭常见的故障与排除电喇叭音量小 电喇叭音量小故障因素是电喇叭触电烧灼，电喇叭搭铁不良，应更换或修理。电喇叭不响 重要因素是熔丝断、继电器或电喇叭按钮有故障，应先检查熔丝、电喇叭搭铁情况及电路连接，然后对电喇叭进行检查。2.6刮水器组成、搭建及维修2.6.1 刮水器组成重要由微型直流电动机、涡轮、蜗杆、拉杆、摆杆、刷架和刮水片等组成。2.6.2 刮水器的搭建刮水器电路2.6.3 刮水器的维修（1）刮水器各档都不工作 重要因素有熔断器烧断，刮水电动机或刮水器开关有故障，机械传动部件故障，电路断路或插接起松脱；排除故障时一方面检查熔断器是否熔断，插接起是否松脱，电路有无端障，然后检查开关是否工作，最后检查电动机及机械传动部件。（2）个别档位不工作 重要因素有刮水器电机有故障或开关有故障，间歇继电器有故障，电路断路或插接起松脱；排除故障时假如是高速或低速挡不工作，可先检查该档位电路是否正常，开关是否正常，最后检查电机电刷；假如是间歇挡不工作，应检查刮水器的间歇挡、所在带电路及间歇继电器是否正常。（3）雨刷不能停止在正常位置 重要因素有自动停位装置损坏，刮水器开关损坏，刮水臂调整不妥，电路连接错误；一方面检查刮水臂的安装是否对的，开关电路连接是否对的，最后检查自动停位机构的触片和滑片接触是否良好。第三章 桑塔纳（2023）汽车电路重要零部件的拆装及检测3.1 电源系统的组成及工作原理 （1）蓄电池的组成 车用蓄电池，分为普通型、干荷电型、湿荷电型、免维护型等。重要由正极板、负极板、隔板、电解液、壳体、接线柱等组成。（2）蓄电池的工作原理 铅酸蓄电池的电化学反映原理就是充电时将电能转化为化学能在电池内储存起来，放电时将化学能转化为电能供应外系统。其充电和放电过程是通过电化学反映完毕的。3.1.2 发电机的组成及工作原理（1）发电机的组成 汽车发电机重要由转子、定子、带轮、风扇、前后端盖、电刷及整流器等组成。（2）发电机的工作原理 发电原理发电原理电路当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N极和S极。当转子旋转时，磁通交替地在定子绕组中变化，根据电磁感应原理可知，定子的三相绕组中便产生交变的感应电动势。这就是交流发电机的发电原理。整流原理交流发电机整流器的作用是将定子绕组的三相交流电变为直流电运用二极管的单向导通性，当给二极管加上正向电压时导通，当给二极管加反向电压时截至。这样就可以把交流电变为直流电了。3.2 发电机的拆装及检测3.12.1 发电机的拆装第一步：拆下后端盖固定螺栓并拆下后端盖；第二步：拆下发动机电刷架总成；第三步：旋转散热器螺栓并取下散热器；第四步：取出整流器；第五步：取出定子总成；第六步：拆下带轮、取出转子。3.2.2 发电机的检测定子绕组搭铁的检测；定子绕组断路与短路的检查；励磁绕组的检查；转子轴的检查；集电环的检查；电刷的检查。3.3 起动机的组成及工作原理3.3.1 起动机的组成起动机由直流电动机、传动机构和操纵机构三部分组成，将蓄电池输入的电能转化为机械能，产生电磁转矩。3.3.2 起动机的工作原理（1）直流串励电动机的工作原理 直流电动机是根据载流导体在磁场中受力运动的原理设计而成。换向片和电刷架保证旋转的线圈在有效导体从一个磁极范围转到另一个异性磁极范围时，导体中的电流方向可以同时改变。（2）控制装置的工作原理 起动机控制电路发动机启动时将点火线圈选址启动挡，起动继电器线圈通电，电流由蓄电池正极接通电磁开关接线柱；电磁开关的电流由蓄电池通过吸引线圈和保持线圈到达电源负极，形成回路，在起动机缓慢转动下驱动齿轮嗫嚅飞轮齿圈。驱动齿轮啮合一半时此时起动机短接，从而产生必须的启动转矩将发动机启动，同时吸引线圈短路。发动机启动后发动机启动后，单向离合器开始打滑，点火开关自动返回点火档位，启动继电器线圈断路，启动继电器触电断开。吸引线圈和保持线圈串联连接，加速驱动齿轮脱离飞轮齿圈。3.4 起动机的拆装及检测 3.4.1 起动机的拆装第一步：用扳手旋下电磁开关接线柱螺母，取下导线；第二步：取下起动机贯穿螺钉和衬套螺钉，取下衬套座及端盖，取出垫片组建和衬套；第三步：用尖嘴钳将电刷弹簧抬起，拆下电刷架及电刷；第四步：取下磁场绕组后，用扳手旋下螺栓，从驱动端盖下取下电磁开关总成；第五步：在取出转子后，从端盖上取下拨叉，然后取出驱动齿轮和单向离合器，在取出驱动齿轮端衬套。3.4.2 起动机的检测（1）电枢的检查 用千分表检查起动机电枢轴是否弯曲，若摆差超过0.1mm，应进行矫正。（2）换向器的检查 检查换向器是否有赃物和表面烧蚀，若有，应用400号砂纸在车床上修整；检查换向器径向圆跳动量。（3）电枢绕组的检修 检查换向器是否断路，用欧姆表检查换向片之间的导通性，应导通；检查换向片是否搭铁，用欧姆表检查换向器与电枢绕组之间的导通性，应不导通。（4）励磁绕组的检查 检查励磁绕组是否断路，用欧姆表检查引线和磁场绕组电刷引线之间的导通性，应导通；检查磁场绕组是否搭铁，用欧姆表检查磁场绕组末端与磁极框架之间的导通性，应不导通。第二篇 汽车电子控制系统检修 第一章 完毕汽车电子控制系统检测与维修的重要措施1.1 汽车电子控制系统检测与维修对技术人员的规定规定：明确汽车电子控制系统的组成、功用及作用原理；保持作业环境的整洁；汽车专业知识扎实；纯熟使用各种检测仪器等1.2 汽车电子控制系统检测与维修常用的工具和仪器常用的工具和仪器：万用表、跨接线、测试灯、燃油压力测量仪、解码器等。1.3 汽车电子控制系统检测与维修注意事项注意事项：明确电子控制系统个部分的功能与结构； 测量各参数时，要将导线连接完好； 用示波器测量喷油压力时，示波器必须搭铁； 测量参数应多次测量，保证其值的准确性； 用万用表检测时，先检查保险丝、易熔丝和接线端状况，再测量； 在测量电压时，点火开关应接通，蓄电池电压不低于11V。1.4 完毕项目任务你采用的技术方法与手段方法与手段：一方面检查保险丝、易熔线等是否正常，然后对个传感器进行电压测量，测量时应使电源电压不低于11V。拟定各传感器是否正常工作，再对各个执行器进行检测，以拟定其是否正常。第二章 汽车发动机电子控制系统的检测与故障排除2.1 汽车发动机电子控制系统的组成及工作原理电子控制系统电路2.1.1发动机电控系统的组成（1）电控汽油喷射式发动机电子控制系统重要由电子控制装置ECU、传感器和执行器三部分组成。 （2）部件名称以及功能 传感器：空气流量计，检测吸入空气量；水温传感器，检测冷却水温度；进气温度传感器，检测进气温度；节气门位置传感器，检测节气门开度及怠速状态；曲轴位置传感器与凸轮轴位置传感器，检测发动机转角及曲轴转角位置；进气歧管绝对压力传感器，检测进气歧管内的绝对压力；氧传感器，检测排气中氧浓度；爆震传感器，检测发动机的爆震情况；车速传感器，检测汽车的行驶速度；启动开关，检测发动机的启动状态；空挡启动开关，检测变速器的挡位处在P或N状态；空调开关检测，空调使用状态。ECU：燃油喷射、点火正时、怠速转速、废气再循环。执行器：喷油器，喷射汽油；电动燃油泵，供应燃油；怠速控制阀，调整怠速空气量；点火装置，控制发动机点火正时；主继电器，控制EFI系统电源通断；继电器，控制燃油泵电源；冷启动喷油器定期开关，控制冷启动喷油器通电时间。2.1.2发动机电控系统的工作原理发动机电子控制装置ECU或称为电子控制单元，它是发动机的综合控制装置。ECU的作用是根据各种传感器输入的信号进行运算、解决、判断和拟定发动机的喷油量，并根据喷油量控制喷油器的喷油脉宽。一方面，它根据发动机吸入的空气量和发动机转速计算基本喷油量，再根据各种传感器输入的信号进行修正，最后拟定总的喷油时间及喷油脉宽。ECU不仅控制燃油喷射，还控制点火正时，怠速和废气排放等。在装有自动变速器的车辆，自动变速器的控制有的与发动机的控制合用一个电子控制装置进行综合管理。2.1.3发动机电控系统的控制项目（1）燃油定量。这是汽油机最重要的电子控制项目。控制对象是进入发动机的空气与燃油的质量比例，由ECU根据发动机的负荷、转速和冷却液温度等参数决定。负荷就是驾车人对发动机的扭矩规定，通过吸入空气量或油门踏板位置传递给ECU。执行器是电动燃油泵和电磁喷油器。燃油定量影响汽车的动力性、燃油经济性、舒适性、排放和零部件的安全。（2）点火定期。点火定期通常用点火发生时活塞在压缩冲程上止点之前多少度曲轴转角，即点火提前角来表征，也要根据发动机的负荷、转速和冷却液温度等工况参数决定。执行器是点火线圈。点火定期同样影响汽车的动力性、燃油经济性、舒适性、排放和零部件的安全。（3）爆震控制。汽油机爆震会损坏发动机，恶化排放和燃油经济性。通过电子控制避免爆震的重要途径是减小点火提前角。所以爆震控制通过点火定期控制实行。但是过小的点火提前角会影响燃油经济性。爆震控制的目的就是使点火提前角保持在恰好不发生爆震的临界点。（4）油箱蒸发排放物控制。油箱蒸发排放物都是碳氢化合物，是有害物质，必须运用活性炭罐加以吸附，并在适当的时候用新鲜空气清洗活性炭罐。清洗气流通过进气管送入气缸燃烧。并不是任何工况下都可以进行清洗，所以要运用炭罐控制阀对清洗气流加以控制。2.1.4 ELWE M1.5模块实验教学系统图ELWE M1.5模块实验教学系统2.2 重要传感器、执行器的检修2.2.1 空气流量传感器的检修空气流量传感器出现故障时，ECU就接受不到对的的空气进气量信号来控制喷油量，混合气就会过浓或过稀，从而导致发动机运转不良。羽片式空气流量计常见故障有羽片总成摆动卡滞、电位计滑动触电磨损而与镀膜电阻接触不良、油泵触电烧蚀而接触不良。传感器机械故障可用收拨动羽片进行检查，如羽片摆动平稳、无卡滞破损现象，说明机械部件良好。若是静态电阻出现故障，可用万用表对其电阻进行检测，拟定其故障因素。检查传感器滑动触电端子“VS”与“E2”之间电位计的阻值时，在羽片摆动过程中，阻值改变。羽片式空气流量计工作原理图2.2.2 节气门位置传感器的检修节气门位置传感器出现故障时，ECU无法拟定发动机的工况，不能精确控制喷油量，会导致发动机启动困难、怠速不稳、易熄火等故障。节气门位置传感器常见故障有怠速初代年接触不良、电位计电阻值不准确，电位计滑动触电接触不良等。节气门位置传感器的技术状态可用万用表或示波器检测，重要检查传感器的输出电压和电阻。节气门位置传感器开度电压、开度电阻曲线图2.2.3 冷却液温度传感器的检修假如冷却液温度传感器自身或其电路故障，将导致发电机冷车或热车启动困难、怠速不稳、耗油量和废气排放量增多。冷却液温度传感器重要对其电压与电阻的检测，规定电压与电阻的值与冷却液温度成反比。发动机冷却液温度传感器原理图 水温传感器水温电阻、水温电压曲线图2.2.4 电动燃油泵的检修检修时，应判断是油泵控制电路故障还是油泵自身故障。一方面关闭点火开关，拆下后备箱底板处的油泵检测盖板，拔下电动燃油泵的导线插头；再打开点火开关或用起动机带动曲轴旋转，用万用表检测电动燃油泵导线插口中电源端子和搭铁端子之间的电压。如为12V左右，说明油泵控制电路完好，故障点在油泵。电动燃油泵电阻检测，关闭点火开关，拔下电动燃油泵导线插头；测量油泵电源端子和搭铁端子的电阻，其阻值应为23欧，否则应更换燃油泵。2.3 控制系统常见故障的检测与故障排除发动机电控单元不仅用于来控制燃油喷射系统，同时还具有点火提前交的控制、怠速控制、进气控制、排放控制、故障自诊断、失效保护和备用控制系统等多项控制功能。控制单元重要由硬件、软件、壳体、线束插座4部分组成。第三章 汽车电控舒适系统的检测与故障排除3.1 汽车电控舒适系统的组成及工作原理3.1.1 电控舒适系统的组成电控舒适系统重要由中央控制系统和车门控制系统组成。中央控制单元具有：行李箱中控门锁，舒适开关功能，驾驶员侧门单独打开，车门使用中控门锁，自诊断功能，中控门锁“安全”指示灯控制等控制功能。车门控制系统：控制电动可调外后视镜，控制电动车窗升降机。3.1.2 汽车电控舒适系统的工作原理运用CAN数据传输系统传递、收发数据来进行系统功能控制。3.2 中央门锁控制单元的检测3.2.1 中央门锁控制单元的特点（1）通过驾驶、副驾驶座车门上的开关或通信设备同时控制车门的关闭与启动；（2）具有钥匙联动开闭车门和钥匙占用防止功能；（3）配备防盗系统，实现防盗功能。3.2.2 中央门锁控制单元的组成中央门锁控制单元重要由直流电机、微型开关、转动门栓、门把手。3.2.3 中央门锁控制单元的检修（1）进行电动门锁的基本检查；（2）检查驾驶员侧门锁调节器；（3）检查有车门车锁调节器，左后车门锁调节器，有后车门锁调节器。3.3 电控车窗和后视镜的检测3.3.1 电控车窗的组成及特点电控车窗重要由车窗、车窗玻璃升降器、电动机、车窗控制继电器开关等组成电控车窗使用的电动机是双向的，每个车窗都装有一个电动机；装有主开关和分开关两个控制开关。3.3.2 电控后视镜的组成及特点电控后视镜重要由镜面玻璃、调整开关、电动机、传动机构、执行机构和壳体。后视镜具有伸缩功能和后视镜加热功能。3.3.3电控车窗和后视镜的检测（1）电控车窗的检测，见表。故障现象产生因素检查部位及解决方案一个车窗只能向一个方向运动分开关到主控开关的控制导线也许断路检查控制导线是否导通一个车窗在两个方向都不能运动传动机构发卡；窗电动机也许有故障；分开关到电动机的导线断路检查齿条或齿轮机构是否卡滞；检查电动机是否断路、短路、搭铁；检查有故障的车窗的分开关到电动机的导线是否导通两个后车窗的分开开关不起作用安全开关或主控开关有故障检查安全开关或主控开关的工作情况所有车辆都不能升降或不能升降搭铁线路是否搭铁检查、清洁和紧固搭铁线电控车窗检测表电控车窗的检测电路（2）电控后视镜的检测先检查熔丝和断电器，让偶用万用表检测开关总成；假如开关完好，应12V电源的跨接线检查电动机的工作情况，界线转向时，电动机也应反转；假如电动机工作正常，而后视镜仍不动，应检查后视镜控制开关和车门或仪表板金属件的搭铁情况。3.4 防盗控制系统的检测3.4.1 防盗控制系统的组成防盗控制系统一般由报警设立解除装置、各种传感器、防盗电控单元、报警装置、防止汽车启动和移动装置等组成。3.4.2 防盗控制系统的检测故障现象检修方法防盗器警告灯常亮，发动机不能启动更换防盗器控制单元防盗警告灯常亮或不亮，但发动机能启动检修防盗器报警灯线路，更换防盗器警告灯防盗器警告灯闪亮，发动机不能启动对发动机控制单元与防盗器控制单元进行匹配；检修发动机控制单元与防盗控制单元之间的电路；更换识读线圈；检修识读线圈的电路；更换钥匙，并将新钥匙与烦烦到控制单元进行匹配防盗器警告灯快速闪动（2次S）将钥匙与防盗器控制单元进行匹配防盗电控系统检修表3.5 电控舒适系统常见故障的检测与故障排除3.5.1 电控舒适系统常见故障电控舒适系统常见故障有：无线电干扰；电动车船车窗不工作；巡航控制不能设立等。3.5.2 故障检测与排除（1）个别车窗不工作：熔断器断路；控制开关断路；电动机断路；反向安全电路信号短路。（2）车不报警：报警系统断路。检测故障通过故障码进行故障拟定，与故障检修。项目任务总结这六周综合实训的学习与训练,通过一个典型的汽车全车电气设备系统及结合一个汽车发动机电子控制系统的拆装、检测、维修等项目，培养了自己系统、完整、具体地完毕一个重要项目所需的综合职业能力。本次实训很特别，其通过一个典型的与职场情景相同的汽车全车电气设备系统及汽车发动机电子控制系统的拆卸、装配、测量、检修与故障分析等的实际工作任务的完毕，使我达成加深理解理论课程的目的。也深刻的体会到做任何事情都必须认真对待，都必须付出汗水和努力。当然这次实训也达成了我预先的目的，让我对全车电气设备系统等系统有了一个很深的结识。以前只有在课本上的感观性的结识，这次则是实践中的进一步性的结识。实训多多少少的使我们加深了对课本知识的了解，也使我们学到很多书本上学不到的东西，。这次拆装实习不仅把理论和实践紧密的结合起来，并且还加深了对汽车电气与电子控制系统工作原理的了解，也初步掌握了拆装的基本规定和一般的工艺线路，同时也加深了对工具的使用和了解。提高了我们的动手能力，并且也增进了我们团队中的合作意识，由于电路搭建不是一个人就能随便可以组装得下来的，这就需要我们的配合与互相间的学习，这次实习我们收获颇丰，不仅是知识方面，并且在我们未来的工作之路上，它让我们学会了如何对的面对未来工作中的困难与挫折，是一次非常故意义的经历。如今实训已临近尾声，这使我总觉得时光飞逝。虽然实训中有苦也有累，苦中作乐，收获颇丰，但感觉实训的结束似乎仅仅才是人生仕途的铺垫，我们还需要爱惜时光，努力奋斗。致 谢在这六周的实训中，我们得到了丁继斌老师、周立老师、陈家国老师的悉心指导，通过本次综合实训，我们对汽车电气与电子技术有了一个更深层次的理解。通过本项目课程的学习与训练，使得我们在前期汽车机械基础综合实训、汽车构造综合实训等项目课程训练所具有的汽车零部件工艺图绘制与汽车结构的拆装调试能力的基础上，进一步将电气技术基础、汽车电气与电子控制技术等课程中已初步掌握的汽车电气与电子控制技术的基础知识、单项能力等融合在一起。六周实训中，老师对我们的指导一直耐心细致，一丝不苟。对于学生提出的问题一直是通过深思熟虑然后再进行一个全面的指导。老师在关心我们实训的同时，对我们的生活也非常的关心，不断给予我们关怀。对于老师的关怀，我在内心之中表达深深的感谢！参考文献1朱彩云 张忠伟. 汽车电气与电子控制系统维修. 北京：机械工业出版社，20232古永棋 张伟. 汽车电器及电子设备（第四版）. 重庆：重庆大学出版社，20233李春明. 汽车电器设备与维修. 西安：先电子科技大学出版社，20234孟少龙. 机械加工工艺手册第1卷. 北京：机械工业出版社，19915马贤智. 机械加工余量与公差手册. 北京：中国标准出版社，19946周永强. 高等学校毕业设计指导. 北京：中国建材工业出版社，20237曹红兵. 汽车发动机电控技术原理与维修. 北京：机械工业出版社，20238祁翠琴. 李淑君.汽车电子控制技术. 北京：北京大学出版社，20239丁骏一. 典型零件制造工艺. 北京：机械工业出版社,198910祁翠琴. 李淑君.汽车电子控制技术. 北京：北京大学出版社，2023
